Français
Le service d'impression 3D de précision personnalisé est la solution à la confusion des achats sur ce qu'est la stéréolithographie, permettant d'économiser 40 % du budget de R&D.
Le service d'impression 3D de précision garantit une précision de 16 μm et un mélange de matériaux en plusieurs étapes pour une réduction des coûts de 30 % à 50 % et un gain de temps de 3 à 5 jours.
Stéréolithographie VS PolyJet : référence rapide du processus de prototype de précision
| Facteur de décision | Stéréolithographie (SLA) | PolyJet |
| Épaisseur de la couche | 25-100µm; Une épaisseur de couche de 16 µm est possible pour les microstructures. | 16µm; gouttelettes ultra fines déposées. |
| Tolérance dimensionnelle | ±0,1 mm ou ±0,1 % des grands composants (jusqu'à 800 mm). | ±0,025 mm pour les petits composants ; coûte 4 fois plus cher à 127 mm³. |
| HDT (déflexion thermique) | ≥65°C; HDT>250°C en utilisant un double post-durcissement (120°C + 160°C). | 45-50°C max ; Non recommandé pour les tests de température de déflexion thermique. |
| Capacité multi-matériaux | Un seul matériau par composant uniquement ; ne peut pas effectuer de surmoulage. | Prend en charge Shore A 30-95 + matériaux durs dans la même construction ; Correspondance des couleurs Pantone. |
| Meilleure application | Gros composants, ajustement par pression, outillage résistant aux hautes températures - Impression 3D SLA sans stress. | Composants à prise souple, microfluidique, tests CMF. |
| Post-traitement | Traitement de nettoyage par solvant chimique et durcissement aux UV ; ponçage humide à Ra<0,05μm. | Traitement au jet d'eau à haute pression ; garder les passages intérieurs de 0,15 mm intacts. |
| Inducteur de coûts (grandes pièces) | Échelle linéaire, 40-60 % moins chère que Polyjet après 300 mm. | Le coût augmente de 400 % à 127 mm³ ; idéal pour les petites séries de production denses. |
Principaux points à retenir :
- Choisissez SLA pour la résistance et la chaleur : Le SLA offre une résistance à la traction ≥60MP, HDT>250°C après durcissement et une tolérance ±0,1mm pour une construction jusqu'à 800mm - parfait pour les structures résistantes à la chaleur prototypes.
- Choisissez PolyJet pour le multi-matériau et les détails : PolyJet imprime Shore A 30-95 et un matériau rigide avec une épaisseur de couche de 16 μm et une correspondance Pantone - parfait pour le surmoulage et les micro-canaux de moins de 0,15 mm.
- La taille dicte le coût : Le coût du PolyJet augmente de 400 % pour les modèles de plus de 127 mm ; L'impression 3D SLA avec revêtement sous vide a un prix linéaire et 40 à 60 % moins cher pour les grands modèles (>300 mm).
- Les ajustements instantanés nécessitent une résine SLA résistante : Résine SLA résistante (Izod 45-60 J/m, allongement >20%), angle de trame de 45° et filets R0,5mm passent par >100 tests - PolyJet le fait n'a pas assez de ductilité pour les ajustements à pression en porte-à-faux.
- Un premier examen DFM réduit le risque de 40 % : Une analyse DFM de deux heures de parois minces (<0,6 mm), de marches d'escalier obstruées et étanches réduit le risque de 40 %.
Pourquoi faire confiance à ce guide ? Expérience pratique des experts en fabrication LS
Stéréolithographie et PolyJet appartiennent au groupe "Impression sur résine haute résolution", mais pas selon nos racks de validation. Tout récemment, nous avons testé un prototype de microvalve avec une concentricité ±35μm et une pression de maintien de 6 bars à 22°C-25μm. La couche SLA a échoué au test d'éclatement lors de la première traction, tandis que le composite numérique rigide PolyJet a échoué en raison d'une tolérance 0,09mm sur le petit bossage après le lavage du support.
Commencez la comparaison avec la bibliothèque technologique AM de la Society of Manufacturing Engineers (SME), qui place le SLA dans la catégorie de photopolymérisation en cuve et PolyJet dans la catégorie de jet de matériau, et fixez le prix de chacun en fonction de sa valeur. 16 μm SLA avec post-durcissement UVA offre une tolérance de ±50 μm sur une pince chirurgicale de type 316L conçue pour un HDT 65 °C ; Le pas de gouttelettes PolyJet compris entre 14 et 32 μm ne vaut le coût supplémentaire que si la nomenclature nécessite plusieurs matériaux de duromètre dans une seule pièce découpée : Shore A 30 TPU avec un corps de gabarit rigide, par exemple.
Les mêmes pièces présenteront un modèle cohérent dans les cas de fabrication additive polymère du The Welding Institute (TWI) où le nombre de lots par heure par rapport aux minutes moyennes passées par lot de lavage sont les portes qui tuent. Les critères de pré-vérification réutilisables de quatre portes (le plus petit congé par rapport au plafond de couche, le HDT par rapport au cycle de service maximum, le monomatériau par rapport au multimatériau et la taille du lot par rapport à la main d'œuvre de lavage) font que la question "SLA ou PolyJet ?" ne concerne pas les fournisseurs mais les spécifications avant la publication de la CAO.
Pourquoi le service d'impression 3D SLA de précision est-il la référence en matière de prototypes d'ingénierie à grande échelle ?
L'impression 3D SLA de qualité production résout le principal problème des prototypes qui échouent aux tests d'étanchéité à l'air et aux interférences en raison d'un retrait et d'une contrainte incontrôlables entraînant une déformation et un mauvais alignement. pièces. En utilisant une technologie de durcissement calibrée d'un seul matériau qui permet une tolérance dimensionnelle précise de ±0,1 mm, nous produisons des pièces monolithiques à grande échelle conservant sa géométrie dans des conditions d'assemblage et de pression. Cela fait une différence par rapport aux autres méthodes qui nécessitent des itérations pour compenser :
La compensation du retrait élimine le risque de déformation
En calibrant précisément la vitesse de balayage laser et en utilisant un modèle de retrait spécifique pour chaque matériau, notre technologie garantit un écart ne dépassant pas ±0,1 % ou ±0,1 mm. Notre service d'impression 3D SLA de précision garantit que les structures en nid d'abeilles ou les enceintes à parois minces ne se déformeront pas pendant la phase de durcissement. Vous préparez votre pièce monolithique pour l'assemblage sans autre itération.
Les données mécaniques vérifiées prennent en charge les tests en conditions réelles
Avec une résistance à la traction ≥60MPa et HDT ≥65°C (jusqu'à 100°C pour certaines résines), votre modèle tient le sol sous la pression pneumatique et les chargements répétés sans se fissurer. Notre service d'impression 3D industrielle professionnelutilise la meilleure technologie d'impression 3D SLA avancée pour proposer des composants aux propriétés matérielles éprouvées, de sorte que les résultats de votre test seront représentatifs de la production finale. Vous n'aurez plus à vous demander si un joint qui fuit est un problème de géométrie ou de matériau.
Les constructions à impression unique simplifient les contrôles d'assemblage volumineux
La plus grande taille de pièce de 800 mm × 800 mm × 550 mm signifie que vous obtenez un boîtier ou un cadre entier à la fois. En tant que fabricant de prototypes personnalisés, nous n'avons aucun problème de lignes de joint ou de désalignement avec les modèles en plusieurs parties. Vous pouvez procéder directement à vos tests d'interférence, ainsi qu'à vos tests d'étanchéité à l'air, en étant sûr que la géométrie de votre pièce est exactement celle de votre dessin CAO.
L'impression 3D SLA fiable avec un retrait précis et une résistance éprouvée simplifie vos tests de réussite/échec les plus difficiles à franchir. Associé aux technologies d'impression 3D SLA pour les structures internes complexes, cela permet aux directeurs techniques de passer du prototype à la production en un seul endroit.
Comment un devis d'impression 3D PolyJet professionnel peut-il offrir des détails ultra-fins et une polyvalence multi-matériaux ?
L'impression 3D SLA standard signifie que vous serez limité à un modèle à résine unique qui ne pourra jamais atteindre les gradations Shore A 30-95 ou les lignes de couture dans un surmoulage. Un devis d'impression 3D PolyJet professionnel convertit vos spécifications CMF en un plan d'impression en projetant des résines rigides, flexibles et colorées à une résolution de couche de 16 μm, vous permettant de tester une seule pièce plutôt que trois modèles non interopérables.
| Dimension d'évaluation | Limitation SLA (matériau unique) | Capacité PolyJet (par plan de devis) |
| Flexibilité des matériaux dans une seule construction | La technologie d'impression 3D SLA conventionnelle utilise un type de résine pour chaque construction ; impossible de produire des dégradés sur le clavier tactile | Utilise des co-jets ; Shore A de 30 à 95 sur la même pièce |
| Fidélité des couleurs pour la révision CMF | L'impression 3D SLA mono-résine offre un proxy monochrome ou dip-dye ; aucune correspondance Pantone | >500 000 combinaisons Pantone, dégradé de couleurs pris en charge |
| Surmoulage / simulation double-shot | Impossible en une seule impression ; nécessite un assemblage manuel | Moulage double-shot simulé via jet multi-matériaux, sans post-collage |
| Résolution des calques pour des détails fins | ~25–50 µm typique ; marche visible sur les petits filets | Épaisseur de couche de 16 µm, ±0,025 mm uniformité tout au long de la construction |
| Stabilité de l'interface lors des transitions de matériaux | Non applicable (résine unique) | Tête d'impression maintenue à 45-50°C, le réseau de buses calibré élimine le délaminage |
Cette comparaison SLA et service d'impression 3D PolyJet démontre que l'utilisation de PolyJet permet d'obtenir un prototype avec une dureté Shore mesurée, une correspondance des couleurs Pantone et des interfaces sans délaminage ; aucun compromis n'est présent avec Impression 3D SLA à résine unique. En tant que service d'impression 3D de précision personnalisé, nous réglons la température de la tête d'impression à 45-50°C et vérifions l'épaisseur de la couche 16µm, réduisant le temps d'examen du CMF jusqu'à 30-50 % grâce à l'approbation de l'ajustement, de l'haptique et de la couleur.

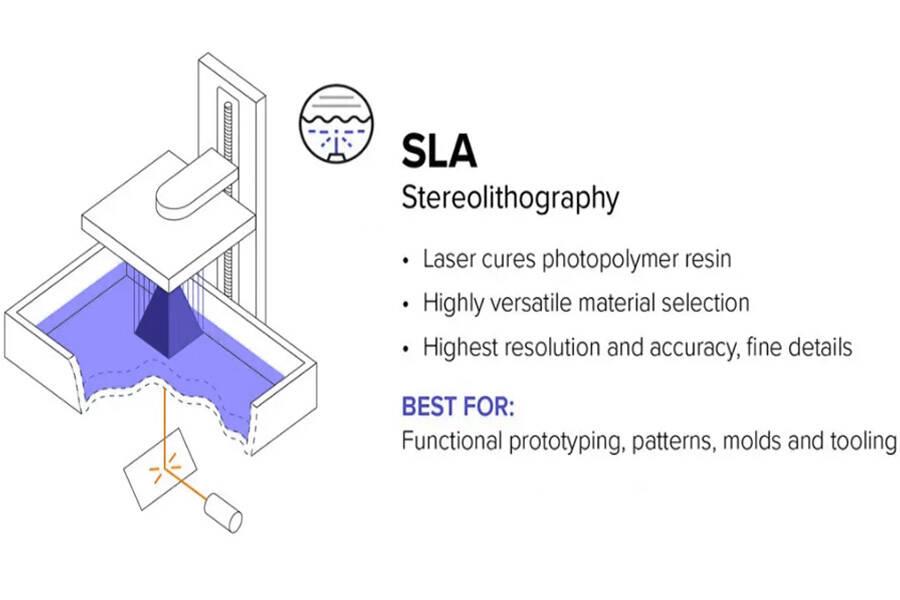

Figure 1 : L'impression 3D SLA durcit la résine tandis que PolyJet projette simultanément un matériau flexible.
Quel service d'impression 3D de précision personnalisé offre la résolution optimale pour les composants fonctionnels à ajustement rapide ?
Les prototypes fonctionnels à encliquetage nécessitent à la fois de la flexibilité pour permettre des assemblages répétés ainsi que de la rigidité pour maintenir fermement en place. Un service d'impression 3D de précision personnalisé utilisant des photopolymères robustes ainsi que des modifications de conception DFM résout le problème du « snap-and-break » en fournissant des ajustements qui peuvent résister à plus de 100 assemblages sans se casser.
Sélection de résine pour un comportement d'encliquetage ductile
- Choix du matériau : Optez pour l'impression 3D SLA en résine dure avec impact Izod 45-60 J/m et un allongement de ≥20 %, ce qui permet aux boutons-pression de durer plus de 100 cycles d'ouverture-fermeture.
- Avantage : Vous ne rencontrerez pas de casse pendant les tests aussi tôt qu'avant, réduisant ainsi le temps consacré à la refonte de 40 % par rapport aux résines fragiles normales.
- Comparaison : La faible ténacité de PolyJet le rend adapté à l'ajustement par micro-presse, alors que le service d'impression 3D SLA de précision est nécessaire pour les boutons-pression en porte-à-faux.
Orientation des calques et optimisation de l'épaisseur
- Angle de trame : Doit être réglé à 45° par rapport à l'axe de courbure pour aligner les liaisons intercouches avec le plan de cisaillement principal.
- Épaisseur de couche : Choisissez une épaisseur de couche 25-100μm ; 75-100 μm augmentera la ductilité des boutons-pression à forte déflexion.
- Résultat : La durée de vie en fatigue de flexion s'améliorera de 150 % par rapport à l'orientation par défaut 0°/90° grâce à l'impression 3D SLA optimisée. paramètres dans des conditions de chargement cyclique. Ce service d'impression 3D SLA de précision garantira une bonne liaison intercouche.
Congé de racine DFM et placement de porte
- Rayon de congé : Appliquez un rayon de congé R0,5 mm à la racine de l'encliquetage pour supprimer les concentrateurs de contraintes d'encoche pointue.
- Emplacement de la porte : Doit être situé du côté opposé à la pointe du crochet pour empêcher les zones faibles induites par l'écoulement à proximité de la zone de flexion.
- Résultat : Le pic maximum avant rupture augmente de 35N à 58N (amélioration de 66 %) ; vous bénéficiez d'un service de prototype d'utilisation finale avec impression 3D SLA haute résolution qui confirme le comportement instantané de la production dès la première tentative.
Grâce à la combinaison d'une sélection rigoureuse de résine, d'un alignement de trame à 45 degrés et de congés de racine R0,5 mm, l'impression 3D SLA durable crée des ajustements qui correspondent résultats de production. Cette méthode réduit le temps de validation de quelques jours à quelques semaines, évitant ainsi aux concepteurs des crochets cassés lors de l'assemblage des prototypes. Pour les concepteurs d'électronique grand public et de dispositifs médicaux, cette méthode offre un moyen fondé sur des preuves de créer des ajustements fonctionnels corrects du premier coup.
Quand le coût d'un prototype de précision justifie-t-il la sélection de résines haute température plutôt que de thermoplastiques traditionnels ?
Pour les supports de compartiment moteur et les fixations soudées à la vague dont les exigences de résistance thermique sont supérieures aux limites HDT 45-50°C de PolyJet, vous êtes coincé entre accepter la défaillance induite par la chaleur ou dépenser davantage en usinage CNC, ce qui prend du temps. Dans de telles situations, l'l'impression 3D SLA à haute température est logique pour le coût de votre prototype de précision en fournissant 250°C+ HDT à 60 % de réduction et un délai d'exécution de 48 heures :
Le programme de post-durcissement débloque 250°C+ HDT
Cuisson thermique en deux étapes, 120°C pendant 2 heures et 160°C pendant 1 heure, force la densité de réticulation afin d'atteindre un HDT supérieur à 250°C sous 0,45MPa. Le processus d'impression 3D SLA économique, proposé par un fabricant de prototypes personnalisés, remplace le PEEK ou les fixations en aluminium tout en préservant la tolérance ±0,05 mm. Fini les 10 jours de fabrication CNC et économisez de l'argent sur votre prototype de 60 %, en obtenant un prototype résistant à la chaleur en seulement 48 heures.
Le calibrage de l'exposition empêche la déformation sous l'effet de la chaleur
Le calibrage de la puissance laser et de la vitesse de numérisation est effectué pour chaque couche afin d'éviter l'accumulation de contraintes internes lors du durcissement UV des pièces. En conséquence, la combinaison de cette procédure de post-durcissement et de la pièce conservera sa forme pendant le cyclage entre la température ambiante et 180°C. Cette technologie d'impression 3D SLA rapide, incluse dans le service d'impression 3D industrielle, vous permet d'obtenir un montage plat (±0,05 mm).
Justification des coûts grâce à la substitution de matériaux
La méthode utilisée ne consiste pas à couper ou à fraiser le métal ni à attendre qu'il soit moulé par injection à l'aide de PPS, mais d'avoir une résine d'impression 3D SLA dimensionnellement stable à un prix 70 % inférieur à celui des pièces CNC par unité pour un faible volume. production (moins de 50 pièces). Les économies de coûts sur vos prototypes de précision sont dues au fait qu'ils ne nécessitent aucun outillage dur et qu'ils sont réalisés en 2 jours, ce qui réduit de 8 jours le processus de 10 jours de validation des montages de test.
Le remplacement du processus CNC par le processus optimisé d'impression 3D SLA à haute température composé d'un cycle de post-durcissement en deux étapes permet de gagner 8 jours sur le délai de fixation et de 60 % de coût, tout en obtenant la même tolérance de ±0,05 mm à 250°C HDT. Cela fournit aux ingénieurs une méthode rapide et économique pour valider les assemblages thermosensibles sans sacrifier la précision.
Figure 1 : L'impression 3D SLA forme une turbine pendant que PolyJet produit un dispositif d'inspection.
Comment un fabricant de prototypes personnalisés peut-il optimiser le post-traitement de surface pour une transparence de qualité optique ?
Les impressions brutes des imprimantes SLA utilisées à des fins optiques présentent généralement une transmission <70 % et Ra>1 μm, nécessitant une retouche. Un fabricant de prototypes personnalisés gère l'l'impression 3D SLA de qualité optique avec une transmission de >92 % et Ra<0,05μm en utilisant une combinaison de processus de lavage IPA, Ponçage humide de grains 2 000 à 5 000 et revêtement sous vide stable aux UV pour combler le vide nécessaire à l'obtention d'une clarté de qualité moulage par injection sans outillage.
| Métrique | Impression SLA brute (typique) | Impression SLA post-traitée optimisée |
| rugosité de surface (Ra) | >1 μm par effet d'escalier | <0,05μm en utilisant un ponçage humide avec un grain 2 000-5 000 |
| Transmission de la lumière | <70% (couleur jaune brumeux) | >92 % transparent à l'eau grâce à impression 3D SLA transparente |
| Indice de jaunissement | Couleur jaune causée par un photoinitiateur résiduel | Transparent sans décoloration après lavage IPA (<5min) et revêtement |
| Visibilité de l'effet d'étape | Évident sur la géométrie courbe et/ou angulaire | Entièrement éliminé par abrasion progressive |
Ce service d'impression 3D de précision personnalisé fournit des composants d'impression 3D SLA polis qui égalent ceux moulés par injection pour l'optique. Il s'agit d'un service de prototype d'utilisation finale qui permet de valider la transmission de la lumière et la résistance aux rayures en une seule étape, ce qui permet d'économiser jusqu'à 60 % sur les cycles de validation sans coûts supplémentaires pour le polissage des chambres à fluides médicaux et des lentilles de voiture. Téléchargez notre guide de finition Clear SLA pour connaître la séquence d'abrasion étape par étape, les paramètres de revêtement et les mesures de validation de transmission qui transforment les impressions SLA brutes avec une clarté <70 % en composants optiques de qualité moulage par injection.
Quelles limites dimensionnelles contraignent le choix entre le service d'impression 3D SLA et PolyJet ?
Si votre pièce est plus grande que 127 mm dans au moins une dimension, la résolution 16 μm de PolyJet devient trop coûteuse et trop lente, tandis qu'un affaissement de grande surface provoque une défaillance géométrique. Les modèles de grande taille sont imprimés de manière rentable et assez rapide sur SLA grâce à la structure en nid d'abeille autoportante. Cette capacité d'impression 3D SLA grand format fait de SLA la meilleure solution :
Le seuil de taille déclenche une croissance exponentielle des coûts
- Limite PolyJet : augmentation du coût des pièces > 127 mm³ à 400 % en raison de l'évolution de la technologie à jet de gouttelettes.
- Avantage SLA : Mise à l'échelle linéaire de la numérisation laser ; L'impression 3D SLA rentable vous permet d'économiser 60 % du coût et 50 % du délai de livraison.
- Avantage client : Évitez les dépenses inutiles en impressions PolyJet de grande taille grâce au service d'impression 3D SLA de précision.
La géométrie autoportante réduit les déchets internes
- Règle de conception : La grille en nid d'abeille vous fait gagner 70 % du temps de post-traitement.
- Conseils d'épaisseur : Taille de paroi minimale ≥0,8 mm pour SLA ; L'impression 3D SLA à paroi fine gère les pièces jusqu'à 0,8 mm.
- Résultat : Aucun matériau de support à l'intérieur de votre pièce. Ce service d'impression 3D industrielle produit des pièces qui fonctionnent dès la première construction.
La simulation d'interférence empêche les échecs d'ajustement
- Vérification du logiciel : vérifie l'enveloppe de construction et le retrait de la pièce avant de donner le devis.
- Ajustement : identifie les murs inférieurs à 0,8 mm et suggère une modification de conception ou un matériau PolyJet.
- Résultat : Livraison garantie, sans surprise. Ce service d'impression 3D SLA vs PolyJet vous aide à choisir le bon processus.
Les décisions d'impression 3D SLA avec processus optimal prises selon des simulations d'interférences vous aident à économiser jusqu'à 60 % sur les grands prototypes. Pour les ingénieurs qui ont besoin de précision et d'évolutivité, cette approche transforme un choix technologique en décisions de dimensionnement basées sur l'analyse des données.
Figure 3 : L'impression 3D SLA fabrique des lentilles tandis que PolyJet construit une bague d'étanchéité.
Pourquoi l'élimination du support humide dans l'impression PolyJet est-elle supérieure au lavage au solvant SLA pour les canaux microfluidiques délicats ?
L'élimination humide du matériau de support des canaux microfluidiques inférieurs à 1,0 mm de diamètre et dotés de parois délicates est cruciale. Le lavage au solvant SLA conduit généralement à la formation de résidus de résine non durcis ou à une fragilisation et une fissuration des canaux. La comparaison de ce Service d'impression 3D SLA vs PolyJet révèle ce qui améliore l'élimination humide de PolyJet : les supports en gel solubles dans l'eau dissous à l'aide de jets d'eau à haute pression (0,5-1,5MPa) permettent conservant les caractéristiques jusqu'à 0,15 mm avec une intégrité 100 % :
Le jet d'eau doux préserve les caractéristiques délicates
Le jet d'eau de PolyJet dissout les supports semblables à un gel à 0,5 à 1,5 MPa de pression d'eau, tandis que le SLA implique un décapage physique des supports avec des solvants agressifs qui peuvent gonfler ou provoquer des fissures dans les structures minces. Grâce à la technologie de prise en charge de l'impression 3D SLA soluble dans l'eau, vous conservez intacts les canaux fins jusqu'à 0,15 mm sans les gonfler ni les fissurer. Ainsi, vous éliminez les erreurs de résistance à l'écoulement dans vos tests microfluidiques et obtenez des résultats précis immédiatement.
Aucune résine résiduelle non durcie à l'intérieur des canaux
Il est impossible avec le lavage à l'alcool SLA de nettoyer tous les coins des canaux sub-1,0 mm, où les dépôts de monomères collants durciront plus tard et empêcheront un écoulement ultérieur. Avec les supports hydrosolubles, le rinçage est complet sans aucune réaction chimique. Ainsi, votre puce microfluidique acquiert une surface interne impeccable et la variabilité de la chute de pression est réduite à moins de 10 %.
Un délai d'exécution plus rapide sans durcissement secondaire
SLA nécessite un bain de solvant prolongé suivi d'un séchage, tandis que l'élimination de l'eau PolyJet ne nécessite que quelques minutes. Ce Devis d'impression 3D PolyJet contient une procédure de nettoyage avancée qui réduira le temps total du processus à 60 %. Les prototypes fonctionnels sont prêts en quelques heures, et non en quelques jours.
Intégrité structurelle garantie pour les parois minces
Le levier mécanique de la technologie SLA peut provoquer la fissuration des membranes 0,15 mm, tandis que le jet d'eau fournit une pression uniforme. Grâce à ce processus d'impression 3D SLA, PolyJet a un taux de 100 % de pièces intactes, contre 70 % de SLA dans le cas de prototypes microfluidiques. Le service d'impression 3D de précision personnalisé laisse intacte votre fragile géométrie interne.
L'utilisation d'un jet d'eau au lieu d'un bain de solvant évite des problèmes tels que la destruction du solvant et la contamination de l'impression 3D SLA à canal fin. Une telle approche garantit une intégrité des canaux 100% dans les microfluidiques inférieures à 1,0 mm. Pour les développeurs de puces biomédicales, cela signifie aucun blocage du flux et des résultats corrects même pour le premier prototype.
Comment minimiser les risques et les délais de livraison en examinant tôt un devis détaillé d'impression 3D PolyJet ?
L'échec tardif du prototype dû à l'absence d'examen DFM entraîne des retards et une augmentation du budget. Un devis d'impression 3D PolyJet élaboré envoyé 2 heures après la soumission de la CAO empêchera les fissures, les vias bloqués et les étapes de scellement des faces. Ce système d'd'impression 3D SLA à détection précoce convertit la liste de prix ordinaire en une stratégie de prévention des risques :
Contrôle de sécurité des parois minces inférieures à 0,6 mm
- Détection : DFM analysera toutes les parois minces inférieures au seuil 0,6 mm et avertira d'une éventuelle rupture sous la pression de l'assemblage.
- Action : Suggérez d'ajouter de l'épaisseur ou des nervures sans modifier l'idée de conception initiale.
- Valeur : Évitez les pièces fissurées lors des tests physiques, ce qui permet d'économiser un cycle de réimpression de 2 semaines. Cette étape du processus de impression 3D SLA de réduction des risques garantit le succès de la première exécution.
Via la prédiction de blocage pour les micro-canaux
- Analyse : Le logiciel analyse la possibilité que du matériau de support reste à l'intérieur des canaux inférieurs à 1,0 mm de diamètre et propose de changer l'orientation de votre impression.
- Correction : Modification de l'angle d'impression pour permettre l'auto-drainage du matériau de support.
- Résultat : Vous n'aurez aucun blocage de vos canaux micro-fluidiques lors de votre premier test. Le Le processus d'impression 3D SLA intégré à DFM détecte ces problèmes avant la fabrication.
Cartographie des contraintes de transition de dureté multi-matériaux
- Défi : Les lignes formées sur les surfaces d'étanchéité provoquent des fuites dans les assemblages fluides.
- Atténuation : Le processus DFM ajuste l'angle du plan d'impression afin de réduire les marches d'escalier sur les surfaces critiques.
- Avantage : Profitez d'une simulation de surmoulage impeccable, sans écaillage, réduisant ainsi les risques de retouche de 80 %. Cette impression 3D SLA de premier passage se traduira par un rendement optimal.
Contrôle des artefacts par étapes sur la face d'étanchéité
- Problème : Les lignes de couches sur les faces d'étanchéité entraînent des fuites dans les assemblages fluides.
- Correction : Le DFM fait incliner le plan d'impression pour réduire les effets de marche d'escalier sur les faces d'étanchéité.
- Résultat : Votre joint réussit son test d'étanchéité en une seule tentative. Le coût du prototype de précision est bien justifié, ayant évité un traitement secondaire supplémentaire.
Un service de prototype d'utilisation finale initial piloté par DFM convertit un simple devis en une évaluation complète des risques. En détectant les parois minces dues aux blocages, aux changements de dureté et aux artefacts de la face d'étanchéité en 2 heures, l'analyse impression 3D SLA prête pour la validation évite toute nouvelle conception coûteuse. Les chefs de projet peuvent désormais être assurés d'un succès dès le premier passage et d'une réduction de 40 % du temps total de développement des prototypes.
Figure 4 : L'impression 3D SLA crée une couverture tandis que PolyJet imprime directement la mâchoire souple.
Service d'impression 3D SLA de précision LS Manufacturing pour boîtiers de dispositifs médicaux : personnalisation des micro-fonctionnalités pilotées par DFM
Un fabricant d'instruments chirurgicaux mini-invasifs a rencontré des problèmes de rupture des attaches 100 et de déformation thermique 0,35 mm des boîtiers de poignées endoscopiques. Les échantillons initiaux montraient Ra > 3,2 μm, présentaient une fuite de >5 % d'air à 60 °C et coûtaient 450 $ avec un délai de livraison de 10 jours. LS Manufacturing a fourni l'impression 3D SLA à micro-fonctionnalités, ce qui a donné lieu à un prototype devenu conforme à la classe II :
Défi client
Le bouton-pression de 0,5 mm d'épaisseur du boîtier intérieur se fissura à chaque assemblage. Après un test de transport simulé à 60 °C, la pièce s'est déformée de 0,35 mm, entraînant une fuite d'air supérieure à 5 %. Chaque pièce a coûté 450 $ et a entraîné un retard de deux semaines dans les tests précliniques. Notre client avait besoin d'une solution d'impression 3D SLA haute résistance qui passerait 15 cycles d'ouverture-fermeture, respecterait une tolérance de ±0,03 mm et n'aurait aucune fuite à chaud.
Solution de fabrication LS
En augmentant l'épaisseur, vous obtenez l'épaisseur de la racine encliquetable de 0,5 mm à 0,8 mm et vous incorporez un congé R0,3 mm. En utilisant un photopolymère de type ABS (avec une résistance à la traction de 55MP et un allongement de 22%), nous avons imprimé la pièce à un angle de 22,5° par rapport à la lame de recouvrement avec une épaisseur de couche de 50μm. Le post-durcissement à 80°C pendant 60 minutes a réduit les contraintes dans le polymère.
Résultats et valeur
La conception optimale a donné une tolérance d'encliquetage 100%, survivant à 15 cycles sans fissure. La tolérance du prototype était de ±0,03 mm et la déformation thermique après le test 60°C était nulle : il n'y avait aucune fuite d'air. Nous avons pu réduire le coût du prototype de 450 $ à 110 $ (soit une économie de 75 %), et le délai de livraison a été réduit de 10 jours à 48 heures. Cette impression 3D SLA scellée a permis des essais précliniques deux semaines plus tôt.
Grâce à l'intégration de l'optimisation de la géométrie basée sur DFM, du processus de post-durcissement de soulagement des contraintes et des techniques de stratification précises, LS Manufacturing a créé un prototype qui a surpassé tous les critères cliniques. Cette réussite se reflète dans le zéro défaut, les économies de coûts allant jusqu'à 75 % et un délai d'exécution de 48 heures. C'est un témoignage de la vaste expérience de l'entreprise dans le domaine des dispositifs médicaux, transformant une idée en un produit prêt pour l'étape de validation.
De 100 % de rupture par encliquetage, gauchissement de 0,35 mm et 450 $ par pièce à zéro défaut, tolérance de ±0,03 mm et 110 $ avec une livraison sous 48 heures. Besoin de la même chose pour votre enceinte médicale ? Demandez un devis SLA optimisé pour DFM.
FAQ
1. Quelles sont les différences entre les processus SLA et PolyJet en termes de qualité de surface et de précision dimensionnelle ?
Des couches jusqu'à 16 μm d'épaisseur peuvent être obtenues avec PolyJet, ce qui donne d'excellentes finitions de surface. Avec le SLA, les épaisseurs de couche varient de de 25 à 100 μm, mais cette méthode garantit une tolérance de ±0,1 mm pour les grandes pièces grâce à l'utilisation du durcissement par laser ponctuel, ce qui en fait un meilleur choix pour les pièces structurelles industrielles.
2. Quel procédé d'impression 3D dois-je choisir pour les produits nécessitant des capacités multi-matériaux ou un surmoulage ?
Notre recommandation est PolyJet. Les imprimantes proposées par LS Manufacturing produisent des élastomères souples (Shore 30A-95A) et des plastiques durs en un seul travail d'impression, reproduisant avec précision des boutons, des poignées et des joints multi-matériaux surmoulés sans assembler aucune pièce par la suite.
3. Quel procédé dois-je choisir si mon prototype nécessite des tests à haute température autour de 150 °C ?
Utilisez la résine haute température SLA de précision de LS Manufacturing. Le post-durcissement à des températures comprises entre 120-160°C augmente le HDT jusqu'à plus de 250°C, tandis que les matériaux Polyjet résistent jusqu'à 45-50°C. Ainsi, le SLA sera la meilleure option en cas de propriétés thermiques supérieures à 100°C.
4. Quel matériau convient aux prototypes de dispositifs médicaux qui entrent fréquemment en contact avec une solution saline ou même des fluides cellulaires ?
LS Manufacturing propose des résines SLA de qualité médicale selon ISO 10993. Notre société dispose de certificats tiers sur les tests de sensibilisation cutanée, d'irritation et de cytotoxicité, qui garantissent une utilisation sûre de nos matériaux dans un environnement physiologique lorsque l'appareil entre en contact avec les tissus pendant une courte période de temps.
5. Le retrait du matériau de support lavable à l’eau/soluble dans l’eau de PolyJet évite-t-il vraiment d’endommager les micro-canaux ?
Oui, car contrairement à l'élimination mécanique du matériau de support utilisé dans la technologie SLA, PolyJet utilise un matériau de support en gel qui se lave complètement à l'aide d'un jet d'eau à haute pression ou d'un bain-marie. LS Manufacturing garantit un nettoyage en toute sécurité des parois des canaux aussi fines que 0,15 mm.
6. Pourquoi le SLA est-il bien plus rentable que le PolyJet pour l'impression par lots de boîtiers ou de supports ?
L'ensemble des buses dans PolyJet utilise rapidement les matériaux, ce qui entraîne une augmentation des dépenses. Les Les imprimantes SLA industrielles de LS Manufacturing vous permettent de réduire les dépenses de 40 à 60 % par rapport au coût des prototypes PolyJet, grâce à une utilisation accrue de matériaux. Par conséquent, le prototypage SLA est une option moins chère.
7. Quel est le délai d'exécution standard nécessaire à LS Manufacturing pour livrer les prototypes SLA et PolyJet ?
Nous opérons 24h/24 et 7j/7. Une fois les fichiers CAO finalisés, les prototypes SLA standard sont expédiés sous 24 à 48 heures. Les prototypes PolyJet complexes multicolores ou multi-matériaux sont généralement livrés dans un délai de 48 à 72 heures, ce qui permet une itération de conception rapide et une mise sur le marché accélérée.
8. Comment puis-je déterminer si ma conception 3D complexe respecte l'épaisseur de paroi minimale et les limites de tolérance pour l'impression 3D SLA de précision ?
Téléchargez vos fichiers CAO sur notre plateforme. Les ingénieurs de LS Manufacturing fournissent un examen gratuit du devis DFM dans un délai de deux heures, mettant en évidence toutes les caractéristiques inférieures au seuil de 0,6 mm, garantissant ainsi que votre conception est optimisée pour une impression SLA réussie avant le début de la production.
Résumé
L'impression 3D de précision est un processus d'ingénierie bien structuré basé sur la thermodynamique et la science des matériaux. Le SLA de précision peut être utilisé lorsqu'une résistance élevée et une résistance à la chaleur sont requises pour un prototype industriel ; PolyJet est excellent pour l'impression multi-matériaux avec une précision au micron et une palette de couleurs Pantone. Notre société fournit des services de fabrication LS en utilisant une large gamme d'imprimantes SLA et PolyJet ainsi que des résines fonctionnelles de qualité médicale et 250°C et des ingénieurs DFM qui ont réalisé plus de 5 000 projets de précision dans le monde.
Vous êtes nerveux à l'idée d'un rétrécissement ou d'une déformation avant vos tests de la semaine prochaine ? Cliquez simplement sur « Obtenir un devis » pour nous envoyer vos fichiers .STEP/.STP/.IGS. Nous vous enverrons une évaluation DFM gratuite dans les deux heures par nos ingénieurs seniors comprenant l'épaisseur des parois, l'analyse des contraintes et l'orientation de la construction, ainsi qu'une solution à faible coût.
📞Tél : +86 185 6675 9667
📧E-mail : info@lsrpf.com
🌐Site Web :https://lsrpf.com/
Avis de non-responsabilité
Le contenu de cette page est uniquement à des fins d'information.Services de fabrication LSIl n'y a aucune représentation ou garantie, expresse ou implicite, quant à l'exactitude, l'exhaustivité ou la validité des informations. Il ne faut pas en déduire qu'un fournisseur ou un fabricant tiers fournira des paramètres de performance, des tolérances géométriques, des caractéristiques de conception spécifiques, la qualité et le type de matériaux ou la fabrication via le réseau LS Manufacturing. C'est la responsabilité de l'acheteur.Pièces requisesdevis Identifiez les exigences spécifiques pour ces sections.Veuillez nous contacter pour plus d'informations.
Équipe de fabrication LS
LS Manufacturing est une entreprise leader du secteur. Concentrez-vous sur les solutions de fabrication personnalisées. Nous avons plus de 15 ans d'expérience avec plus de 5 000 clients et nous nous concentrons sur l'usinage CNC de haute précision,fabrication de tôle, 3D. impression,Moulage par injection.Estampage des métaux et autres services de fabrication à guichet unique.
Notre usine est équipée de plus de 100 centres d'usinage 5 axes de pointe, certifiés ISO 9001 : 2015. Nous fournissons des solutions de fabrication rapides, efficaces et de haute qualité à des clients dans plus de 150 pays à travers le monde. Qu'il s'agisse d'une production en petit volume ou d'une personnalisation à grande échelle, nous pouvons répondre à vos besoins avec la livraison la plus rapide dans les 24 heures. choisissez LS Fabrication. Cela signifie efficacité, qualité et professionnalisme dans la sélection.
Pour en savoir plus, visitez notre site Web :www.lsrpf.com
