الطباعة الحجرية المجسمة مقابل. PolyJet: اختيار خدمة الطباعة ثلاثية الأبعاد الدقيقة والمخصصة المناسبة للنماذج الأولية للاستخدام النهائي

خدمة الطباعة ثلاثية الأبعاد الدقيقة المخصصة هي الحل لارتباك المشتريات حول ما هي الطباعة الحجرية المجسمة، مما يوفر 40% من ميزانية البحث والتطوير.

تضمن خدمة الطباعة ثلاثية الأبعاد الدقيقة دقة 16μm وخليط مواد متعدد الخطوات لتقليل التكلفة من 30% إلى 50% وتوفير الوقت لمدة 3-5 أيام.

الطباعة الحجرية المجسمة مقابل PolyJet: مرجع سريع لعملية النموذج الأولي الدقيقة

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 99.9994%؛ الارتفاع: 446.109 بكسل؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> عامل القرار الطباعة الحجرية المجسمة (SLA) بولي جيت سمك الطبقة​ 25-100μm; سمك الطبقة 16 ميكرومتر ممكن للهياكل الدقيقة. 16 ميكرومتر; تترسب قطرات فائقة الدقة. التسامح الأبعاد​ ±0.1 مم أو ±0.1% من المكونات الكبيرة (حتى 800 مم). ±0.025 مم للمكونات الصغيرة؛ تبلغ تكلفته 4 أضعاف عند 127 ملم مكعب. HDT (انحراف الحرارة) ≥65 درجة مئوية; HDT> 250 درجة مئوية عن طريق استخدام المعالجة المزدوجة (120 درجة مئوية + 160 درجة مئوية). 45-50 درجة مئوية كحد أقصى؛ لا يُنصح باستخدامه لاختبار درجة حرارة انحراف الحرارة. قدرة المواد المتعددة مادة واحدة لكل مكون فقط؛ لا يمكن أن تتصرف على القوالب. يدعم Shore A 30-95 + المواد الصلبة في نفس التصميم؛ مطابقة ألوان بانتون. أفضل تطبيق​ مكونات كبيرة، وملاءمة سريعة، وأدوات مقاومة لدرجات الحرارة العالية - طباعة SLA ثلاثية الأبعاد لتخفيف الضغط. مكونات القبضة الناعمة، السوائل الدقيقة، اختبار CMF. مرحلة ما بعد المعالجة معالجة التنظيف بالمذيبات الكيميائية والمعالجة بالأشعة فوق البنفسجية؛ الصنفرة الرطبة إلى Ra<0.05μm. معالجة نفث المياه ذات الضغط العالي؛ حافظ على الممرات الداخلية 0.15 مم سليمة. محرك التكلفة (الأجزاء الكبيرة) مقياس خطي، 40-60% أرخص من Polyjet بعد 300 مم. زيادة التكلفة 400% عند 127mm³; مثالية لعمليات الإنتاج الصغيرة والمكثفة.

النصائح الرئيسية:

• اختر SLA للقوة والحرارة: يوفر SLA قوة شد ≥60MP، HDT>250 درجة مئوية بعد المعالجة، وتفاوت ±0.1 مم لبناء ما يصل إلى 800 مم - مثالي للهياكل المقاومة للحرارة النماذج الأولية.
• اختر PolyJet للمواد المتعددة والتفاصيل: تطبع PolyJet Shore A 30-95 والمواد الصلبة بسماكة طبقة 16 ميكرومتر ومطابقة البانتون - مثالية للقولبة الزائدة والقنوات الصغيرة التي يقل عن 0.15 مم.
• الحجم يملي التكلفة: ترتفع تكلفة PolyJet 400% للطرز الأكبر من 127 ملم؛ طباعة SLA ثلاثية الأبعاد مغلفة بالفراغ خطية في السعر وأرخص بنسبة 40-60% للنماذج الكبيرة (>300 مم).
• تحتاج التركيبات الإضافية إلى راتنج SLA قوي: راتنج SLA قوي (Izod 45-60 J/m، الاستطالة >20%)، وزاوية نقطية 45 درجة وشرائح R0.5mm تمر عبر أكثر من 100 اختبار تشغيل - PolyJet يفعل ذلك ليس لديها ليونة كافية لملاءمة الكابولي.
• المراجعة المبكرة لسوق دبي المالي تقلل المخاطر بنسبة 40%: يؤدي تحليل سوق دبي المالي لمدة ساعتين للجدران الرقيقة (<0.6mm) ودرج الوجه المعوق والمحكم الغلق إلى تقليل المخاطر بنسبة 40%.

لماذا تثق بهذا الدليل؟ الخبرة العملية من خبراء التصنيع في LS

الطباعة الحجرية المجسمة والبوليجيت تنتمي إلى مجموعة "طباعة الراتنج عالية الدقة"، ولكن ليس وفقًا لرفوف التحقق الخاصة بنا. لقد جربنا مؤخرًا نموذجًا أوليًا لصمام صغير بتركيز ±35μm وضغط 6 بار عند 22°C-25μm من طبقة SLA فشل في اختبار الاندفاع عند السحب الأول، بينما فشل مركب PolyJet الرقمي الصلب بسبب التسامح 0.09 مم على رئيس التجويف الصغير بعد غسل الدعم.

ابدأ المقارنة مع جمعية مهندسي التصنيع (SME) مكتبة تكنولوجيا AM، التي تضع SLA في فئة البلمرة الضوئية في الأوعية وPolyJet في فئة نفث المواد، ويتم تسعير كل منهما وفقًا لقيمته. يوفر 16μm SLA مع العلاج اللاحق للأشعة فوق البنفسجية فئة A ±50μm تحملًا على مشبك جراحي يشبه 316L مصمم لـ HDT 65 درجة مئوية؛ لا تستحق مسافة قطرات PolyJet التي تتراوح بين 14-32 ميكرومتر التكلفة الإضافية إلا إذا كانت BOM تتطلب مواد قياس التحمل المتعددة في قطعة واحدة - Shore A 30 TPU مع جسم تهزهز صلب، على سبيل المثال.

ستعرض نفس الأجزاء نمطًا ثابتًا في معهد اللحام (TWI) حالات البوليمر AM حيث يكون عدد الدُفعات في الساعة مقابل متوسط الدقائق المستغرقة في كل دفعة غسيل هي البوابات القاتلة. معايير الفحص المسبق القابلة لإعادة الاستخدام المكونة من أربع بوابات - أصغر شرائح مقارنة بسقف الطبقة، وHDT مقارنة بالحد الأقصى لدورة العمل، والمادة الأحادية مقارنة بالمواد المتعددة، وحجم الدفعة مقارنة بعمالة الغسيل - تجعل "SLA أو PolyJet؟" سؤالًا لا يتعلق بالموردين ولكن بالمواصفات قبل إصدار CAD.

لماذا تعتبر خدمة الطباعة ثلاثية الأبعاد Precision SLA هي المعيار الذهبي للنماذج الهندسية الأولية واسعة النطاق؟

طباعة SLA ثلاثية الأبعاد على مستوى الإنتاج تعالج المشكلة الأساسية المتمثلة في فشل النماذج الأولية في اختبارات إحكام الهواء والتداخل بسبب الانكماش والضغط الذي لا يمكن السيطرة عليه مما يؤدي إلى التواء الأجزاء واختلال محاذاةها. من خلال استخدام تقنية معالجة مادة واحدة معايرة تسمح بتفاوت دقيق للأبعاد ±0.1mm، فإننا ننتج أجزاء كبيرة الحجم متجانسة تحافظ على شكلها الهندسي في ظل ظروف التجميع والضغط. إنه يُحدث فرقًا عن الطرق الأخرى التي تتطلب تكرارًا للتعويض عن:

تعويض الانكماش يزيل مخاطر الالتواء

من خلال المعايرة الدقيقة لسرعة المسح بالليزر واستخدام نموذج انكماش محدد لكل مادة، تضمن تقنيتنا انحرافًا لا يزيد عن ±0.1% أو ±0.1mm. تتأكد خدمة الطباعة ثلاثية الأبعاد بدقة SLA من أن هياكل قرص العسل أو العبوات ذات الجدران الرقيقة لن تتشوه أثناء مرحلة المعالجة. يمكنك تجهيز الجزء المتجانس الخاص بك للتجميع دون الحاجة إلى المزيد من التكرار.

البيانات الميكانيكية التي تم التحقق منها تدعم الاختبارات الواقعية

مع قوة الشد ≥60MPa وHDT ≥65°C (ما يصل إلى 100°C للراتنجات المحددة)، يحافظ نموذجك على ثباته تحت ضغط الهواء المضغوط والتحميل المتكرر بدون تشقق. تستخدم خدمة الطباعة ثلاثية الأبعاد الصناعية الاحترافية أفضل تكنولوجيا الطباعة ثلاثية الأبعاد SLA المتقدمة لتقديم مكونات ذات خصائص مواد مثبتة، وبالتالي فإن نتائج الاختبار ستكون ممثلة للإنتاج النهائي. لن تضطر إلى التساؤل عما إذا كان تسرب الختم يمثل مشكلة هندسية أو تتعلق بالمادة بعد الآن.

إنشاءات الطباعة الفردية تبسط عمليات فحص التجميع الكبيرة

يعني حجم الجزء الأكبر 800mm × 800mm × 550mm أنك تحصل على مبيت أو إطار كامل في وقت واحد. نظرًا لكوننا مصنعًا لنماذج أولية مخصصة، فليس لدينا أي خطوط مشتركة أو مشكلات اختلال في المحاذاة مع النماذج متعددة الأجزاء. يمكنك المضي قدمًا في اختبارات التداخل، بالإضافة إلى اختبار إحكام الهواء، وأنت واثق من أن هندسة الجزء الخاص بك مطابقة تمامًا لرسم CAD.

<اقتباس>

طباعة SLA ثلاثية الأبعاد موثوقة مع انكماش دقيق وقوة مثبتة تجعل أصعب عقبات التحقق من الصحة تجتاز اختبارات النجاح/الفشل البسيطة. جنبًا إلى جنب مع تقنيات الطباعة ثلاثية الأبعاد SLA للهياكل الداخلية المعقدة، يتيح ذلك لمديري الهندسة الانتقال من النموذج الأولي إلى الإنتاج في مكان واحد.

كيف يمكن لمقتبس طباعة PolyJet الاحترافية ثلاثية الأبعاد تقديم تفاصيل فائقة الدقة وتعدد استخدامات المواد؟

الطباعة القياسية SLA ثلاثية الأبعاد تعني أنك ستقتصر على نموذج أحادي الراتينج لا يمكنه أبدًا تحقيق تدرجات Shore A 30-95 أو خطوط درز في قالب زائد. يعمل عرض أسعار طباعة PolyJet 3D الاحترافي على تحويل مواصفات CMF الخاصة بك إلى خطة طباعة عن طريق نفث راتنجات صلبة ومرنة وملونة بدقة طبقة 16μm، مما يسمح لك باختبار جزء واحد فقط بدلاً من ثلاثة نماذج غير قابلة للتشغيل المتبادل.

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 99.9994%؛ الارتفاع: 351.375 بكسل؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> أبعاد التقييم حدود اتفاقية مستوى الخدمة (مادة واحدة) قدرة PolyJet (لكل خطة عرض أسعار) مرونة المواد في تصميم واحد تستخدم تقنية الطباعة ثلاثية الأبعاد SLA التقليدية نوعًا واحدًا من الراتنج لكل تصميم؛ لا يمكن إنتاج تدرجات لوحة المفاتيح التي تعمل باللمس يستخدم الطائرات النفاثة المساعدة؛ الشور A من 30 إلى 95 على نفس الجزء دقة الألوان لمراجعة CMF طباعة SLA ثلاثية الأبعاد أحادية الراتينج توفر وكيلًا أحادي اللون أو صبغًا مغمسًا؛ لا يوجد مطابقة لبانتون >500000 مجموعات Pantone، دعم التدرج اللوني الكامل محاكاة القوالب الزائدة / اللقطة المزدوجة مستحيل في طبعة واحدة؛ يتطلب تجميعًا يدويًا محاكاة القولبة المزدوجة عبر نفث المواد المتعددة، بدون ربط لاحق دقة الطبقة للحصول على تفاصيل دقيقة ~25–50μm نموذجي؛ دوس واضح على شرائح صغيرة سمك الطبقة 16 ميكرومتر، ±0.025 مم التوحيد عبر البنية استقرار الواجهة عند انتقالات المواد لا ينطبق (راتنج واحد) تم تثبيت رأس الطباعة عند درجة حرارة 45-50 درجة مئوية، كما تعمل مجموعة الفوهات المُعايرة على التخلص من التصفيح <اقتباس>

توضح هذه المقارنة بين خدمة الطباعة ثلاثية الأبعاد SLA وPolyJet أن استخدام PolyJet يؤدي إلى الحصول على النموذج الأولي بصلابة Shore المقاسة، ومطابقة ألوان Pantone، وواجهات خالية من التصفيح - لا توجد مقايضات مع طباعة SLA ثلاثية الأبعاد ذات الراتنج الفردي. نظرًا لكوننا خدمة طباعة ثلاثية الأبعاد بدقة مخصصة، فإننا نضبط درجة حرارة رأس الطباعة على 45-50 درجة مئوية ونتحقق من سُمك الطبقة 16μm مما يقلل وقت مراجعة CMF بما يصل إلى 30-50% من خلال تسجيل الخروج الملون المناسب.

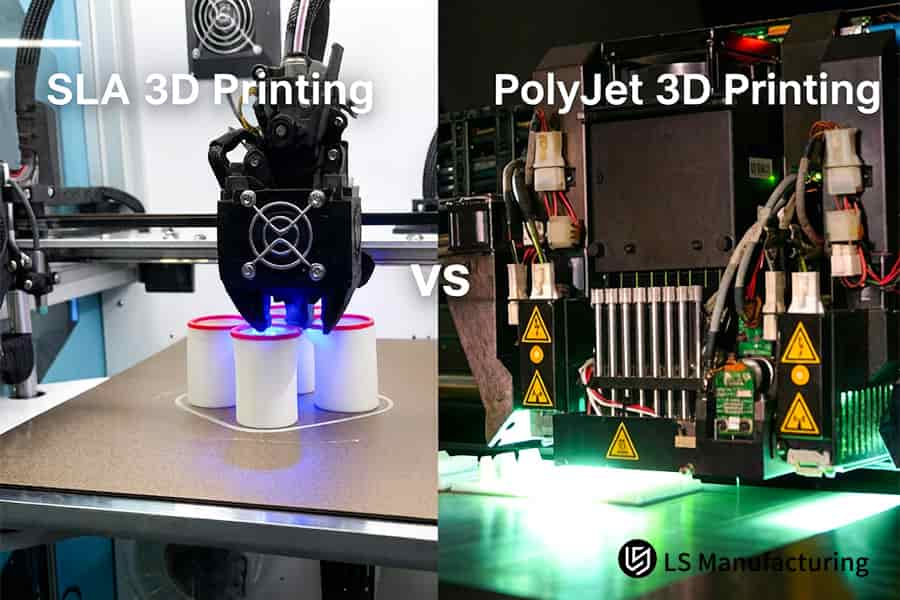

الشكل 1: الطباعة ثلاثية الأبعاد لـ SLA تعالج الراتنج بينما تقوم PolyJet بنفث المواد المرنة في وقت واحد.

ما هي خدمة الطباعة ثلاثية الأبعاد الدقيقة المخصصة التي توفر الدقة المثلى للمكونات الوظيفية سهلة التركيب؟

تتطلب النماذج الأولية الوظيفية المرنة المرونة للسماح بالتجميعات المتكررة بالإضافة إلى الصلابة للثبات في مكانها. تهتم خدمة الطباعة ثلاثية الأبعاد الدقيقة المخصصة باستخدام البوليمرات الضوئية القوية إلى جانب تعديلات تصميم DFM بمشكلة "الانطباق والكسر" من خلال توفير تركيبات سريعة يمكنها تحمل أكثر من 100 مجموعة دون أن تنكسر.

اختيار الراتينج لسلوك الملاءمة المرنة

1. اختيار المواد: اختر طباعة SLA ثلاثية الأبعاد باستخدام الراتنج القوي مع تأثير Izod 45-60J/m واستطالة ≥20%، مما يسمح ببقاء اللقطات لأكثر من 100 دورة إغلاق مفتوحة.
2. الفائدة: لن تعاني من الكسر أثناء الاختبار في وقت مبكر كما كان من قبل، وبالتالي تقليل الوقت المستغرق في إعادة التصميم بنسبة 40% مقارنة بالراتنجات العادية الهشة.
3. المقارنة: الصلابة المنخفضة لـ PolyJet تجعلها مناسبة للضغط الدقيق، في حين أن خدمة الطباعة ثلاثية الأبعاد SLA الدقيقة مطلوبة من أجل اللقطات الكابولية.

تحسين اتجاه الطبقة وسمكها

• الزاوية النقطية: يجب ضبطها على 45° مقابل محور الانحناء لمحاذاة روابط الطبقات البينية مع مستوى القص الرئيسي.
• سمك الطبقة: اختر سمك الطبقة 25-100μm؛ 75-100μm سيزيد من ليونة اللقطات عالية الانحراف.
• النتيجة: سيتحسن عمر كلال الانحناء 150% مقارنةً بالاتجاه الافتراضي 0°/90° بفضل الطباعة ثلاثية الأبعاد لمستوى الخدمة (SLA) المعلمات في ظل ظروف التحميل الدوري. ستضمن خدمة الطباعة ثلاثية الأبعاد SLA الدقيقة الترابط الصحيح بين الطبقات.

وضع شرائح الجذر والبوابة في سوق دبي المالي

1. نصف قطر الشرائح: قم بتطبيق نصف قطر الشرائح R0.5mm عند الجذر المفاجئ لإزالة مكثفات الضغط الحادة.
2. موقع البوابة: يجب أن يكون موجودًا على الجانب المقابل من طرف الخطاف لمنع المناطق الضعيفة الناتجة عن التدفق بالقرب من المنطقة المرنة.
3. النتيجة: زيادة الحد الأقصى للذروة قبل الكسر من 35N إلى 58N (تحسن بنسبة 66%); تحصل على خدمة نموذج أولي للاستخدام النهائي من خلال طباعة SLA ثلاثية الأبعاد عالية الدقة والتي تؤكد سلوك الإنتاج المفاجئ في المحاولة الأولى.

<اقتباس>

من خلال مجموعة من اختيارات الراتنج القوية، ومحاذاة البيانات النقطية بزاوية 45 درجة، وشرائح الجذر R0.5mm، طباعة SLA ثلاثية الأبعاد متينة تُنشئ مقاسات ملائمة تتوافق مع الإنتاج النتائج. تعمل هذه الطريقة على تقليل وقت التحقق من الصحة إلى أيام بدلاً من أسابيع، مما يوفر على المصممين من الخطافات المكسورة أثناء تجميع النماذج الأولية. بالنسبة لمصممي الإلكترونيات الاستهلاكية والأجهزة الطبية، توفر هذه الطريقة طريقة مدعومة بالأدلة لإنشاء صور ملائمة وظيفية وصحيحة لأول مرة.

متى تبرر تكلفة النموذج الأولي الدقيق اختيار الراتنجات عالية الحرارة بدلًا من اللدائن الحرارية التقليدية؟

بالنسبة لأقواس حجرة المحرك وتركيبات اللحام الموجي ذات متطلبات المقاومة الحرارية التي تتجاوز حدود HDT التي تتراوح بين 45-50 درجة مئوية الخاصة بشركة PolyJet، فأنت عالق بين قبول الفشل الناتج عن الحرارة أو إنفاق المزيد على التصنيع باستخدام الحاسب الآلي، وهو ما يستغرق وقتًا طويلاً. في مثل هذه المواقف، تكون الطباعة ثلاثية الأبعاد SLA ذات درجة الحرارة العالية منطقية لتكلفة النموذج الأولي الدقيق من خلال توفير 250 درجة مئوية + HDT بتكلفة مخفضة بنسبة 60% ووقت تنفيذ يبلغ 48 ساعة:

يفتح جدول ما بعد العلاج درجة حرارة 250 درجة مئوية + HDT

الخبز الحراري على مرحلتين، 120 درجة مئوية لمدة ساعتين و160 درجة مئوية لمدة ساعة واحدة، يفرض كثافة الوصلات المتشابكة للوصول إلى HDT أكبر من 250 درجة مئوية تحت 0.45 ميجاباسكال. تحل عملية الطباعة الفعالة من حيث التكلفة SLA ثلاثية الأبعاد، والتي تقدمها الشركة المصنعة للنموذج الأولي المخصص، محل PEEK أو تركيبات الألومنيوم مع الحفاظ على التسامح ±0.05 مم. لا مزيد من التصنيع باستخدام الحاسب الآلي لمدة 10 أيام، ووفر المال لنموذجك الأولي بنسبة 60%، واحصل على نموذج أولي مقاوم للحرارة في 48 ساعة فقط.

تمنع معايرة التعريض الضوئي تحريف الصفحة تحت الحرارة

تتم معايرة قوة الليزر وسرعة المسح لكل طبقة لتجنب تراكم الضغط الداخلي أثناء معالجة الأجزاء بالأشعة فوق البنفسجية. ونتيجة لذلك، فإن الجمع بين إجراء ما بعد المعالجة والجزء سيحافظ على شكله أثناء التدوير بين درجة حرارة الغرفة و180 درجة مئوية. تتيح لك تقنية الطباعة السريعة ثلاثية الأبعاد SLA، المضمنة في خدمة الطباعة ثلاثية الأبعاد الصناعية، الحصول على أداة تثبيت مسطحة (±0.05 مم).

تبرير التكلفة من خلال استبدال المواد

لا تتضمن الطريقة المستخدمة قطع المعدن أو طحنه أو انتظار تشكيله بالحقن باستخدام PPS، ولكن طباعة SLA ثلاثية الأبعاد مستقرة الأبعاد بسعر أقل بنسبة 70% من أجزاء CNC لكل وحدة للإنتاج منخفض الحجم (أقل من 50 قطعة). يعود التوفير في تكلفة النماذج الأولية الدقيقة إلى عدم الحاجة إلى أي أدوات صلبة، بالإضافة إلى إنجاز العمل في يومين، مما يقلل عملية التحقق من صحة تركيبات الاختبار التي تستغرق 10 أيام بمقدار 8 أيام.

<اقتباس>

يؤدي استبدال عملية CNC بعملية الطباعة ثلاثية الأبعاد SLA ذات درجة الحرارة العالية المحسّنة التي تتكون من دورة ما بعد المعالجة من خطوتين إلى توفير 8 أيام من مهلة التثبيت و60% من التكلفة، مع تحقيق نفس التسامح الذي يبلغ ±0.05 مم عند 250 درجة مئوية HDT. وهذا يوفر طريقة سريعة واقتصادية للمهندسين للتحقق من صحة التجميعات الحساسة للحرارة دون التضحية بالدقة.

الشكل 1: تشكل الطباعة ثلاثية الأبعاد SLA المكره بينما تنتج PolyJet أدوات الفحص.

كيف يمكن لمصنع نموذج أولي مخصص تحسين المعالجة اللاحقة للأسطح للحصول على شفافية بصرية؟

تظهر المطبوعات الأولية من طابعات SLA المستخدمة للأغراض البصرية عادةً نفاذية <70% وRa>1μm، مما يتطلب إعادة العمل. تدير الشركة المصنعة للنماذج الأولية المخصصة طباعة SLA ثلاثية الأبعاد من الدرجة الضوئية مع نفاذية >92% وRa<0.05μm باستخدام مزيج من عملية غسيل IPA، 2000-5000 صنفرة رطبة بحبيبات رملية، وطلاء فراغي ثابت للأشعة فوق البنفسجية لملء الفجوة لتحقيق وضوح درجة القولبة بالحقن بدون أدوات.

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 99.9994%؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> <تر> متري طباعة SLA خام (نموذجية) طباعة SLA محسنة بعد المعالجة <تر> خشونة السطح (Ra) >1 ميكرومتر بتأثير صعود الدرج <0.05μm باستخدام الصنفرة الرطبة بحبيبات رملية 2000-5000 <تر> نفاذية الضوء <70% (لون أصفر ضبابي) >92% نقاء الماء باستخدام طباعة SLA ثلاثية الأبعاد واضحة​ <تر> مؤشر الاصفرار اللون الأصفر الناتج عن البادئ الضوئي المتبقي شفاف بدون تغير اللون بعد غسل IPA (<5min) والطلاء <تر> رؤية تأثير الخطوة يظهر في الهندسة المنحنية و/أو الزاوية تم التخلص منه بالكامل باستخدام التآكل التدريجي <اقتباس>

توفر خدمة الطباعة ثلاثية الأبعاد ذات الدقة المخصصة مكونات الطباعة ثلاثية الأبعاد SLA مصقولة تساوي تلك المصبوبة بالحقن للبصريات. هذه خدمة نموذجية للاستخدام النهائي تتيح التحقق من انتقال الضوء ومقاومة الخدش في خطوة واحدة، مما يوفر ما يصل إلى 60% في دورات التحقق دون تكاليف إضافية لتلميع غرف السوائل الطبية وعدسات السيارات. قم بتنزيل دليل التشطيب Clear SLA الخاص بنا للتعرف على تسلسل التآكل خطوة بخطوة، ومعلمات الطلاء، ومقاييس التحقق من صحة النفاذية التي تحول مطبوعات SLA الخام بوضوح <70% إلى مكونات بصرية بدرجة قولبة الحقن.

ما هي حدود الأبعاد التي تقيد الاختيار بين خدمة الطباعة SLA وPolyJet 3D؟

إذا كان الجزء الخاص بك أكبر من 127 مم في بُعد واحد على الأقل، فإن دقة عرض PolyJet 16μm تصبح باهظة الثمن وبطيئة جدًا، في حين أن ترهل المساحة الكبيرة يسبب فشلًا هندسيًا. تتم طباعة النماذج كبيرة الحجم بطريقة فعالة من حيث التكلفة وبسرعة كافية على SLA بفضل هيكل قرص العسل ذاتي الدعم. إن قدرة الطباعة ثلاثية الأبعاد لاتفاقية مستوى الخدمة (SLA) ذات التنسيق الكبير تجعل من اتفاقية مستوى الخدمة (SLA) الحل الأفضل:

حد الحجم يؤدي إلى نمو هائل في التكلفة

1. حد PolyJet: زيادة تكلفة الأجزاء > 127 مم³ إلى 400% بسبب تحجيم تكنولوجيا نفث القطرات.
2. ميزة SLA: القياس الخطي للمسح الضوئي بالليزر؛ طباعة SLA ثلاثية الأبعاد فعالة من حيث التكلفة توفر لك 60% من التكلفة و50% من المهلة الزمنية.
3. فائدة العميل: تجنب الإنفاق غير الضروري على مطبوعات PolyJet كبيرة الحجم من خلال خدمة الطباعة ثلاثية الأبعاد الدقيقة SLA.

هندسة ذاتية الدعم تقلل من النفايات الداخلية

• قاعدة التصميم: توفر لك الشبكة على شكل قرص العسل 70% من وقت ما بعد المعالجة.
• إرشادات السُمك: الحد الأدنى لحجم الجدار ≥0.8 مم لـ SLA؛ طباعة SLA ثلاثية الأبعاد ذات الجدران الرقيقة تدير الأجزاء حتى 0.8 مم.
• النتيجة: لا توجد مواد دعم داخل الجزء الخاص بك. تنتج خدمة الطباعة الصناعية ثلاثية الأبعاد أجزاء تعمل منذ الإصدار الأول.

محاكاة التداخل تمنع فشل الملاءمة

1. فحص البرنامج: يتم فحص الجزء للتأكد من غلاف البناء والانكماش قبل تقديم عرض الأسعار.
2. الضبط: يحدد الجدران التي يقل حجمها عن 0.8 مم ويقترح تغييرًا في التصميم أو مادة PolyJet.
3. النتيجة: التسليم مضمون، بدون مفاجآت. تساعدك خدمة الطباعة SLA مقابل PolyJet 3D في اختيار العملية الصحيحة.

<اقتباس>

الطباعة المثالية لاتفاقية مستوى الخدمة ثلاثية الأبعاد التي يتم اتخاذها وفقًا لمحاكاة التداخل تساعدك على توفير ما يصل إلى 60% في النماذج الأولية الكبيرة. بالنسبة للمهندسين الذين يحتاجون إلى الدقة وقابلية التوسع، يعمل هذا النهج على تحويل الاختيار التكنولوجي إلى قرارات تحديد الحجم بناءً على تحليل البيانات.

الشكل 3: الطباعة ثلاثية الأبعاد SLA تقوم بتصنيع العدسات بينما تقوم PolyJet ببناء حلقة مانعة للتسرب.

لماذا تتفوق إزالة الدعامة الرطبة في طباعة PolyJet على الغسل بالمذيبات SLA لقنوات الموائع الدقيقة الحساسة؟

إن الإزالة الرطبة للمواد الداعمة من قنوات الموائع الدقيقة التي يقل قطرها عن 1.0 مم وبجدران رقيقة أمر بالغ الأهمية. عادةً ما يؤدي الغسل بالمذيبات SLA إلى تكوين بقايا غير معالجة من الراتنج أو إلى توجيه التقصف والتشقق. تكشف المقارنة بين خدمة الطباعة ثلاثية الأبعاد SLA وPolyJet ما الذي يجعل إزالة PolyJet الرطبة أفضل: يدعم الجل القابل للذوبان في الماء المذاب باستخدام نفاثات الماء عالية الضغط. (0.5-1.5MPa) يسمح بالاحتفاظ بالميزات حتى 0.15 مم مع سلامة 100%:

نفث الماء اللطيف يحافظ على الميزات الدقيقة

يعمل نفاث الماء من PolyJet على إذابة الدعامات الشبيهة بالهلام عند 0.5-1.5MPa من ضغط الماء، في حين يتضمن SLA تجريد الدعامات فعليًا باستخدام مذيبات قاسية يمكن أن تنتفخ أو تسبب تشقق الهياكل الرقيقة. بفضل تقنية دعم الطباعة ثلاثية الأبعاد SLA القابلة للذوبان في الماء، يمكنك الحفاظ على القنوات الدقيقة التي يصل حجمها إلى 0.15 مم سليمة دون تضخمها أو تشققها. وبالتالي، يمكنك التخلص من أخطاء مقاومة التدفق في اختبار الموائع الدقيقة الخاص بك والحصول على نتائج دقيقة في وقت واحد.

لا توجد بقايا راتينج غير معالج داخل القنوات

من المستحيل أن يقوم الغسيل بالكحول SLA بتنظيف جميع زوايا القنوات تحت 1.0 مم، حيث ستعالج رواسب المونومر اللزجة لاحقًا وتمنع المزيد من التدفق. بفضل الدعامات القابلة للذوبان في الماء، يكتمل التنظيف دون أي تفاعلات كيميائية. وبالتالي، تكتسب شريحة الموائع الدقيقة لديك سطحًا داخليًا خاليًا من العيوب، ويقلل تقلب انخفاض الضغط إلى أقل من 10%.

تحول أسرع بدون معالجة ثانوية

يتطلب SLA حمامًا طويلًا بالمذيبات يتبعه تجفيف، بينما تتطلب إزالة الماء من PolyJet دقائق فقط. يحتوي عرض أسعار الطباعة PolyJet ثلاثي الأبعاد على إجراء تنظيف متقدم من شأنه أن يقلل وقت العملية بالكامل إلى 60%. النماذج الأولية الوظيفية جاهزة خلال ساعات، وليس أيام.

السلامة الهيكلية مضمونة للجدران الرقيقة

يمكن أن يتسبب النفض الميكانيكي لتقنية SLA في تشقق الأغشية 0.15 مم، بينما يوفر نفث الماء ضغطًا متساويًا. باستخدام عملية الطباعة ثلاثية الأبعاد لـ SLA، تتمتع PolyJet بمعدل 100% للأجزاء السليمة مقارنة بـ 70% من SLA في حالة النماذج الأولية للموائع الدقيقة. توفر خدمة الطباعة ثلاثية الأبعاد ذات الدقة المخصصة هندستك الداخلية الهشة دون تغيير.

<اقتباس>

يمنع استخدام التدفق المائي النفاث بدلاً من حمام المذيبات مشاكل مثل تدمير المذيبات وتلوث طباعة SLA ثلاثية الأبعاد ذات القنوات الدقيقة. يضمن هذا الأسلوب سلامة القناة بنسبة 100% في الموائع الدقيقة التي يقل حجمها عن 1.0 مم. بالنسبة لمطوري الرقائق الطبية الحيوية، فهذا يعني عدم وجود انسداد في التدفق ونتائج صحيحة حتى بالنسبة للنموذج الأولي.

كيفية تقليل المخاطر والمهلة الزمنية من خلال مراجعة عرض أسعار تفصيلي للطباعة ثلاثية الأبعاد من PolyJet مبكرًا؟

يؤدي فشل النموذج الأولي المتأخر بسبب عدم مراجعة سوق دبي المالي إلى تأخيرات وزيادة الميزانية. عرض أسعار طباعة PolyJet ثلاثي الأبعاد مفصل تم إرساله بعد ساعتين من تقديم التصميم بمساعدة الكمبيوتر (CAD) سيمنع التشققات والمنافذ المحظورة وإغلاق خطوات الوجه. يعمل نظام الطباعة ثلاثية الأبعاد لاتفاقية مستوى الخدمة (SLA) للاكتشاف المبكر على تحويل قائمة الأسعار العادية إلى استراتيجية للوقاية من المخاطر:

فحص سلامة الجدار الرقيق أقل من 0.6 ملم

1. الاكتشاف: سيقوم سوق DFM بتحليل جميع الجدران الرقيقة تحت عتبة 0.6 مم ويحذر من التمزق المحتمل تحت ضغط التجميع.
2. الإجراء: اقترح إضافة سُمك أو أضلاع دون تغيير فكرة التصميم الأولية.
3. القيمة: تجنب القطع المتشققة عند الاختبار الفعلي، مما يوفر دورة إعادة طباعة لمدة أسبوعين. تضمن خطوة العملية الطباعة ثلاثية الأبعاد لاتفاقية مستوى الخدمة لتقليل المخاطر نجاح التشغيل الأول.

من خلال التنبؤ بالانسداد للقنوات الصغيرة

• التحليل: يقوم البرنامج بتحليل إمكانية وجود مادة داعمة متبقية داخل القنوات التي يقل قطرها عن 1.0 مم ويقترح تغيير اتجاه الطباعة.
• التصحيح: تغيير زاوية الطباعة لتمكين الاستنزاف الذاتي لمواد الدعم.
• النتيجة: لن يكون لديك أي انسداد في قنوات الموائع الدقيقة أثناء اختبارك الأول. تكتشف عملية طباعة SLA ثلاثية الأبعاد المدمجة مع DFM هذه المشكلات قبل التصنيع.

رسم خرائط الإجهاد الانتقالي لصلابة المواد المتعددة

1. التحدي: تسبب الخطوط المتكونة على الأسطح المانعة للتسرب حدوث تسرب في تجمعات السوائل.
2. التخفيف: تقوم عملية DFM بضبط زاوية مستوى الطباعة من أجل تقليل صعود الدرج على الأسطح المهمة.
3. الفائدة: استمتع بمحاكاة القوالب الزائدة الخالية من العيوب والخالية من التقشير، مما يقلل من فرص الحاجة إلى إعادة العمل بنسبة 80%. سيؤدي الطباعة ثلاثية الأبعاد لاتفاقية مستوى الخدمة (SLA) بالمرور الأول إلى تحقيق أفضل إنتاجية.

التحكم في تدريج الوجه لختم الوجه

• المشكلة: تؤدي خطوط الطبقة الموجودة على أوجه الغلق إلى حدوث تسرب في تجمعات السوائل.
• الإصلاح: يعمل نظام DFM على إمالة مستوى الطباعة لتقليل تأثيرات صعود الدرج على أسطح الغلق.
• النتيجة: يجتاز الختم اختبار التسرب في محاولة واحدة. تكلفة النموذج الأولي الدقيق لها ما يبررها جيدًا، مع تجنب المزيد من المعالجة الثانوية.

<اقتباس>

تعمل خدمة النموذج الأولي للاستخدام النهائي المستندة إلى سوق دبي المالي على تحويل عرض أسعار بسيط إلى تقييم كامل للمخاطر. من خلال اكتشاف الجدران الرقيقة من خلال الانسدادات وتغييرات الصلابة وتصنيع الوجه في غضون ساعتين، يمنع تحليل طباعة SLA ثلاثية الأبعاد جاهزة للتحقق أي عمليات إعادة تصميم أخرى مكلفة. يمكن الآن لمديري المشاريع التأكد من نجاح التمريرة الأولى وانخفاض بنسبة 40% في إجمالي وقت تطوير النموذج الأولي.

الشكل 4: طباعة SLA ثلاثية الأبعاد تخلق غطاءً بينما تقوم PolyJet بطباعة الفك الناعم مباشرة.

خدمة طباعة ثلاثية الأبعاد بدقة تصنيع SLA لحاويات الأجهزة الطبية: تخصيص الميزات الدقيقة المستندة إلى DFM

واجهت إحدى الشركات المصنعة للأدوات الجراحية ذات التدخل الجراحي البسيط مشكلات تتعلق بالكسر الملائم بنسبة 100% والالتواء الحراري 0.35 مم لحاويات المقابض بالمنظار. أظهرت العينات الأولية Ra >3.2μm، وتسرب الهواء بنسبة >5% عند 60 درجة مئوية، وبتكلفة 450 دولارًا مع مهلة 10 أيام. قدمت شركة LS Manufacturing طباعة SLA ثلاثية الأبعاد ذات الميزات الدقيقة مما أدى إلى نموذج أولي أصبح متوافقًا مع الفئة الثانية:

تحدي العميل​

تشقق العلبة الداخلية السميكة 0.5mm في كل مرة تم تجميعها. بعد 60 درجة مئوية اختبار النقل المحاكاة، تم تشويه الجزء بمقدار 0.35 مم، مما أدى إلى تسرب هواء أكبر من 5%. بلغت تكلفة كل قطعة 450 دولارًا وأدى ذلك إلى تأخير الاختبارات قبل السريرية لمدة أسبوعين. كان عميلنا بحاجة إلى حل طباعة SLA ثلاثية الأبعاد عالية المتانة والذي من شأنه أن يمر عبر 15 دورة فتح وإغلاق، ويحقق تفاوتًا ±0.03 مم ولا يحدث أي تسرب في الظروف الساخنة.

حل التصنيع LS

من خلال زيادة السُمك، يمكنك الحصول على سمك الجذر الملائم إلى 0.8 مم من 0.5 مم ودمج شرائح R0.3mm. باستخدام بوليمر ضوئي من نوع ABS (بقوة شد 55 ميجابكسل واستطالة 22%)، قمنا بطباعة الجزء بزاوية 22.5° بالنسبة إلى شفرة إعادة الطلاء بسمك طبقة 50μm. بعد المعالجة عند 80 درجة مئوية لمدة 60 دقيقة، تم تقليل الضغوط في البوليمر.

النتائج والقيمة​

أدى التصميم الأمثل إلى تحمل التركيب السريع بنسبة 100%، وتحمل 15 دورة دون حدوث تشققات. كان التسامح في النموذج الأولي ±0.03 مم، وكان التشوه الحراري بعد اختبار 60 درجة مئوية صفرًا - ولم يكن هناك تسرب للهواء. تمكنا من تقليل تكلفة النموذج الأولي من 450 دولارًا أمريكيًا إلى 110 دولارات أمريكية (توفيرًا بنسبة 75%)، كما تم تقليل المهلة الزمنية من 10 أيام إلى 48 ساعة. أتاحت هذه طباعة SLA ثلاثية الأبعاد إجراء تجارب ما قبل السريرية قبل أسبوعين.

<اقتباس>

من خلال دمج التحسين الهندسي القائم على DFM، وعملية ما بعد المعالجة لتخفيف الضغط، وتقنيات الطبقات الدقيقة، أنشأت شركة LS Manufacturing نموذجًا أوليًا تجاوز جميع المعايير السريرية. تتجلى قصة النجاح هذه في خلو المشروع من العيوب، وتوفير التكاليف بما يصل إلى 75%، وزمن التنفيذ 48 ساعة. إنها شهادة على خبرة الشركة الواسعة في مجال الأجهزة الطبية - تحويل الفكرة إلى منتج جاهز لمرحلة التحقق.

بدءًا من الكسر الملائم بنسبة 100%، وصفحة التواء 0.35 مم، و450 دولارًا أمريكيًا للجزء الواحد، وحتى عدم وجود عيوب، وتفاوت ±0.03 مم، و110 دولارات أمريكية مع التسليم خلال 48 ساعة. هل تحتاج إلى نفس الشيء بالنسبة للعلبة الطبية الخاصة بك؟ اطلب عرض أسعار اتفاقية مستوى الخدمة المحسّن لسوق دبي المالي.

الأسئلة الشائعة

1. ما هي الاختلافات بين عمليات SLA وPolyJet فيما يتعلق بجودة السطح ودقة الأبعاد؟

يمكن الحصول على طبقات يصل سمكها إلى 16μm باستخدام PolyJet، مما يؤدي إلى تشطيبات سطحية ممتازة. مع SLA، تتراوح سماكة الطبقة من 25 إلى 100 ميكرومتر، ولكن هذه الطريقة تضمن تحمل ±0.1 مم للأجزاء الكبيرة من خلال استخدام المعالجة بالليزر النقطي، مما يجعلها خيارًا أفضل للأجزاء الهيكلية الصناعية.

2. ما هي عملية الطباعة ثلاثية الأبعاد التي يجب أن أختارها للمنتجات التي تتطلب إمكانات مواد متعددة أو قولبة زائدة؟

توصيتنا هي PolyJet. تنتج الطابعات التي تقدمها شركة LS Manufacturing مواد مطاطية ناعمة (Shore 30A-95A) ومواد بلاستيكية صلبة في مهمة طباعة واحدة، مما يؤدي إلى إعادة إنتاج الأزرار والمقابض والأختام متعددة المواد بدقة دون تجميع أي أجزاء بعد ذلك.

3. ما هي العملية التي يجب أن أختارها إذا كان النموذج الأولي الخاص بي يتطلب اختبار درجة حرارة عالية تبلغ حوالي 150 درجة مئوية؟

استخدم راتينج SLA عالي الحرارة من LS Manufacturing. بعد المعالجة عند درجات حرارة تتراوح بين 120-160 درجة مئوية يزيد HDT إلى أكثر من 250 درجة مئوية، بينما تقاوم مواد Polyjet ما يصل إلى 45-50 درجة مئوية. وبالتالي فإن SLA سيكون الخيار الأفضل في حالة الخواص الحرارية الأعلى من 100 درجة مئوية.

4. ما هي المادة المناسبة للنماذج الأولية للأجهزة الطبية التي تتلامس بشكل متكرر مع المحلول الملحي أو حتى السوائل الخلوية؟

تقدم شركة LS Manufacturing راتنجات SLA من الدرجة الطبية وفقًا لـ ISO 10993. حصلت شركتنا على شهادات من طرف ثالث لاختبارات حساسية الجلد والتهيج والسمية الخلوية، مما يضمن الاستخدام الآمن لموادنا في البيئة الفسيولوجية عندما يلامس الجهاز الأنسجة لفترة قصيرة من الزمن.

5. هل تؤدي إزالة مادة الدعم القابلة للغسل في الماء/القابلة للذوبان في الماء من PolyJet إلى تجنب إتلاف القنوات الصغيرة حقًا؟

نعم، لأنه على عكس الإزالة الميكانيكية لمواد الدعم المستخدمة في تقنية SLA، تستخدم PolyJet مادة دعم هلامية يتم غسلها بالكامل بمساعدة نفث الماء عالي الضغط أو حمام مائي. تضمن شركة LS Manufacturing تنظيفًا آمنًا لجدران القنوات التي يصل سمكها إلى 0.15 مم.

6. لماذا تعد اتفاقية مستوى الخدمة (SLA) أكثر فعالية من حيث التكلفة من PolyJet بالنسبة لعلب الطباعة المجمعة أو الأقواس؟

تستهلك مجموعة الفوهات بأكملها في PolyJet المواد بسرعة، مما يؤدي إلى زيادة النفقات. تتيح لك طابعات SLA الصناعية من LS Manufacturing تقليل النفقات بنسبة 40-60% مقارنة بتكلفة نماذج PolyJet الأولية، وذلك بفضل زيادة استخدام المواد، وبالتالي، تعد النماذج الأولية لـ SLA خيارًا أرخص.

7. ما هو الوقت القياسي لشركة LS Manufacturing لتقديم نماذج SLA وPolyJet الأولية؟

نعمل على مدار الساعة طوال أيام الأسبوع. بمجرد الانتهاء من ملفات CAD، يتم شحن نماذج SLA القياسية خلال 24-48 ساعة. يتم عادةً تسليم نماذج PolyJet المعقدة متعددة الألوان أو متعددة المواد في غضون 48-72 ساعة، مما يتيح تكرار التصميم السريع وتسريع وقت طرحه في السوق.

8. كيف يمكنني تحديد ما إذا كان تصميمي المعقد ثلاثي الأبعاد يلبي الحد الأدنى لسماكة الجدار وحدود التسامح للطباعة الدقيقة SLA ثلاثية الأبعاد؟

قم بتحميل ملفات CAD الخاصة بك إلى نظامنا الأساسي. يقدم مهندسو التصنيع في LS مراجعة مجانية لعرض أسعار سوق دبي المالي في غضون ساعتين، مع تسليط الضوء على أي ميزات أقل من الحد 0.6 مم، مما يضمن تحسين تصميمك من أجل طباعة SLA بنجاح قبل بدء الإنتاج.

الملخص

الطباعة ثلاثية الأبعاد الدقيقة هي عملية هندسية جيدة التنظيم تعتمد على الديناميكا الحرارية وعلوم المواد. يمكن استخدام Precision SLA عند الحاجة إلى قوة عالية ومقاومة للحرارة لنموذج أولي صناعي؛ تعتبر PolyJet رائعة في طباعة المواد المتعددة بدقة ميكرون ولوحة ألوان Pantone. توفر شركتنا خدمات تصنيع LS باستخدام مجموعة واسعة من طابعات SLA وPolyJet بالإضافة إلى الدرجة الطبية والراتنجات الوظيفية 250 درجة مئوية ومهندسي DFM الذين قدموا أكثر من 5000 مشروع دقيق على مستوى العالم.

هل أنت متوتر بشأن الانكماش أو التشوه قبل اختبارك الأسبوع المقبل؟ ما عليك سوى النقر على "الحصول على عرض أسعار" لإرسال ملفات .STEP/.STP/.IGS إلينا. سنرسل لك مراجعة مجانية لسوق دبي المالي في غضون ساعتين بواسطة كبار المهندسين لدينا، بما في ذلك سمك الجدار، وتحليل الإجهاد، وتوجيه البناء إلى جانب حل منخفض التكلفة.
