Lograr una estabilidad de ≤±0,05 mm reduce el retrabajo en un 85 %. Utiliza control de capa de 25 μm y compensación láser para eliminar microfisuras en ciclos de 10 años.
Estereolitografía personalizada de precisión: referencia rápida sobre costo, calidad y selección del fabricante
Calidad de consumo; por debajo del 80 % de entrecruzamiento; se volverá amarillo dentro de 30 días.
Resina de grado industrial; por encima del 95 % de reticulación con luz UV controlada de 405 nm; HDT >250°C.
DFM y compensación de contracción
No analizado; solo se aplica el escalado.
Compensación de contracción personalizada para cada resina; gradiente de espesor de pared de 0,8 a 1,5 mm; Los orificios de ventilación no deben ser inferiores a 1,5 mm.
Inspección y trazabilidad
Solo mide con calibre; no se proporcionaron detalles del lote.
Inspeccionado usando CMM con SPC/CPK >=1.33; certificados de materiales independientes.
Postprocesamiento
Lijado manual; Ra>3,2 μm; cambios de tolerancia.
Lavado automático+granallado+microcorte; Ra0,8-1,6 μm; sin reducción de tamaño.
Transparencia de cotización
Tarifas de soporte ocultas; 50% de exceso de presupuesto.
Costo detallado; material de soporte de renuncias de anidación; Precio vinculante a 30 días.
Conclusiones clave:
Control de capa adaptable a la demanda: el control dinámico de capa de 0,025-0,1 mm proporciona una tolerancia de ±0,05 mm en caras críticas y reduce el tiempo de construcción en un 28 %, algo esencial para cualquier impresión 3D SLA de grado de producción trabajo que equilibra precio y precisión.
Verifique la reticulación de la resina ≥95 %: Las resinas industriales de alta calidad con un proceso de poscurado controlado 405 nm proporcionan una reticulación >95 % durante los ciclos térmicos y HDT a más de 250 °C, mientras que las resinas de calidad de consumo se vuelven quebradizo en 30 días.
Insista en mapas de contracción por resina: la corrección de contracción global no funcionará; la compensación específica del material con gradientes (0,8-1,5 mm) y orificios de ventilación ≥1,5 mm le permitirán obtener un rendimiento del >98,5 % sin delaminación.
Profundidad de inspección de auditoría: CMM + SPC/CPK ≥1,33 y los certificados de materiales de terceros garantizarán la repetibilidad de los lotes, mientras que el uso únicamente de mediciones con calibre no tendrá en cuenta las diferencias entre los lotes que causan problemas de ensamblaje.
Elija cotizaciones transparentes: la cotización detallada con optimización de anidamiento le ahorrará dinero en costos de material de soporte: 15-25 % de descuento por pieza.
¿Por qué confiar en esta guía? Experiencia práctica de los expertos en fabricación de LS
La mayoría de los compradores buscan un número de precisión como ±100μm, aunque este número rara vez se mantiene cuando se considera la contracción posterior al curado y los ciclos de temperatura. Una buena tolerancia necesita cupones de prueba usando su resina y condiciones de curado, precisamente lo que cubren las especificaciones ASTM International F42. Sin esa línea de base, la tolerancia se convierte en una métrica de marketing más.
La

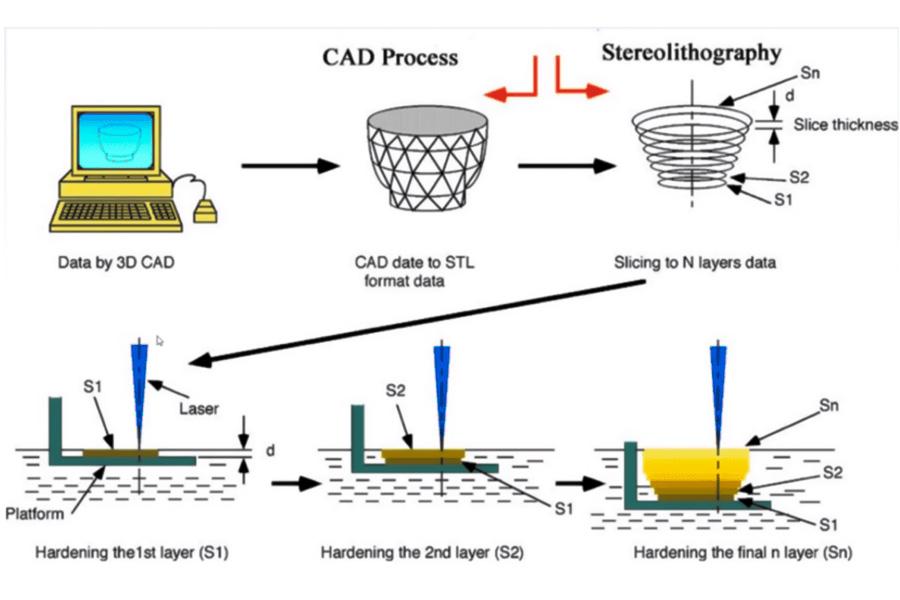

estereolitografía de precisión personalizada es un fenómeno de pila de procesos. Hemos visto a clientes reducir sus tiempos de entrega y costos de producción por pieza a la mitad mediante el uso de compensación de contracción por resina en lugar de un factor de escala global. La Sociedad de Ingenieros de Manufactura (SME) informa los mismos beneficios cuando los proveedores consideran la tolerancia como un proceso controlado versus una tolerancia de impresora.
El error típico es tratar un pedido SLA como si fuera una cotización de mecanizado regular solo para descubrir durante el proceso del primer artículo que las dimensiones críticas exceden las tolerancias del material y del proceso. Pregunte tres cosas antes de firmar su siguiente pedido de compra: tolerancias de contracción compensada para su material particular y ciclo de poscurado, marcas testigo para proteger cualquier superficie que se sellará o ubicará, y un registro de los ciclos de poscurado para el lote de piezas.
¿Por qué el diseño profundo para el análisis de fabricación separa a los fabricantes de estereolitografía premium de las alternativas de bajo costo?
El análisis DFM antes de la producción distingue un servicio de estereolitografía personalizada de precisión de un servicio de bajo costo mediante el análisis de tensiones de resina en superficies inferiores a 45°. Esto elimina la interferencia del molde y garantiza una tasa de éxito superior al 98,5 %, lo cual es fundamental cuando se trata de la producción de creación de prototipos de impresión 3D SLA. Le ahorra tiempo y esfuerzo y le entrega piezas funcionales de inmediato.
Optimización de superficie inclinada mediante control de tensión de resina
Las fuerzas de despegado se simulan en cada nivel y aumentamos localmente el espesor de las paredes de 0,8 mm a 1,2 mm para un voladizo de 30 grados, lo que da como resultado una disminución del 37 % en la tensión de tracción y la eliminación de la posibilidad de delaminación. Al ser un fabricante de estereolitografía, obtendrá piezas que sobrevivirán a los levantamientos del eje Z sin que se desmonte la hoja y reducirán el tiempo necesario para terminar su trabajo hasta en 14 días.
Ventilación de la cavidad interna para aliviar el estrés
Los orificios de ventilación de al menos 1,5 mm en la parte superior de las cavidades ayudarán a reducir la tensión residual en un 42 %, eliminando así la posibilidad de agrietamiento durante el ciclo térmico y las distorsiones posteriores al curado. Al utilizar el proceso de impresión 3D SLA, se ahorra la molestia de la perforación secundaria y se evitan entre un 15 y un 25 % de pérdidas de chatarra de los competidores de bajo coste.
Diseño de gradiente de espesor de pared contra fuerzas de despegue
Esta técnica utiliza un gradiente de 0,8 mm en las áreas con soporte y 1,5 mm en las áreas sin soporte para garantizar tensiones de pelado uniformes en toda la capa. Como resultado, en el servicio industrial SLA, este enfoque eliminó los problemas de desmontaje de las hojas, que afectaban al 32 % de las piezas en las ofertas de servicios genéricos. La La tecnología de impresión 3D SLA permite obtener piezas sin grietas listas para su validación sin ningún posprocesamiento.
Las técnicas se han verificado en más de más de 500 ejecuciones de producción ISO 13485/AS9100. El monitoreo en tiempo real de la reología de la resina se utiliza para realizar cambios de geometría que reducirán los riesgos asociados con su proyecto y aumentarán la previsibilidad del rendimiento. Este documento sirve como guía para los equipos de adquisiciones a la hora de evaluar la impresión 3D SLA.
¿Cómo pueden los controles dinámicos de espesor de capa optimizar tanto el coste de la estereolitografía como la precisión de las dimensiones críticas?
Los ingenieros de precisión de componentes de hardware tienen que llegar constantemente a un compromiso entre la calidad del acabado superficial y el precio por prototipo de pieza. El enfoque de una sola capa para todos es una pérdida de tiempo dedicado a superficies sin importancia o viceversa, de acabados de alta calidad en superficies de sellado. El enrutamiento inteligente y adaptable del espesor de la capa garantiza microcapas para superficies funcionales y capas gruesas para rellenos de volumen, ahorrando así dinero en costo de estereolitografía sin disminuir la precisión del ajuste. Esta tecnología se basa en la planificación inteligente de rutas:
Bloqueo de microcapas para sellar caras y flancos de engranajes
Identificación de zonas críticas: las superficies de sellado y los pares de involutas de engranajes están bloqueados a 0,05 mm o 0,025 mm para evitar fugas por efecto de paso.
Garantía de tolerancia: La precisión dimensional no supera los ±0,05 mm, no se requiere más lijado ni trabajo manual.
Beneficio para el cliente: el juego predecible de los engranajes elimina la necesidad de un proceso de ensamblaje de prueba y error. Es un ejemplo de impresión 3D en resina de alta precisión.
Control de micrones: Gracias a la precisión de impresión 3D SLA que permite crear funciones de hasta 0,025 mm de altura de capa.
Cambio de capa gruesa para rellenos y soportes internos
Detección no crítica: los soportes y las celosías internas utilizan una altura de capa de 0,1 mm, lo que reduce los pasos de escaneo en un 60 %.
Mejora de la velocidad: la eficiencia del escaneo láser aumenta en un 25-35 %, lo que se traduce en ahorro de tiempo y disponibilidad de la máquina.
Costo-beneficio: al utilizar el servicio de impresión 3D SLA personalizado, obtienes la impresión precisa solo cuando es necesaria, sin desperdiciar costos en volúmenes ocultos.
Aceleración de procesos: mejorado adicionalmente por los beneficios de velocidad de impresión 3D SLA logrados a través de un patrón de sombreado optimizado.
Planificación de rutas integrada que equilibra ambos regímenes
Corte adaptativo: el algoritmo divide el modelo en áreas micro y gruesas, combinando ambos métodos en un solo trabajo.
Resultado medido: El tiempo de construcción se reduce en un 28 %, en comparación con 0,05 mm uniforme, pero la tolerancia se mantiene ±0,05 mm en todas las superficies críticas.
Comparación de la industria: El uniforme estándar 0,1 mm proporciona ±0,1 mm (estándar para PYME). Su ventaja competitiva: menos gastos y mayor precisión utilizando soluciones de impresión 3D SLA.
En pocas palabras, esto significa que puede aprovechar el presupuesto del Ejército para obtener piezas con una precisión de superficie crítica igualmente perfecta. Al variar el espesor de la capa según la importancia funcional, superamos el equilibrio tradicional entre costo y precisión. Los equipos de adquisiciones que estén considerando trabajar con socios de impresión 3D de resina deben buscar signos de adaptabilidad al corte; aquí le brindamos una prueba técnica de optimización de ingeniería.
Figura 1: Limpieza con disolvente ultrasónica automatizada para componentes de impresión 3D SLA de precisión para mantener el acabado superficial de Ra0,8-1,6μm.
Cómo las formulaciones especializadas de resinas de fotopolímeros resuelven los desafíos del envejecimiento y la fragilidad en aplicaciones industriales
El amarilleo y la reducción del 50 % en la resistencia al impacto ocurren dentro de los 30 días para la resina de grado de consumo y las piezas no pasan las pruebas de caída médicas o del compartimiento del motor. Las resinas de fotopolímeros industriales que se someten a un proceso de poscurado controlado eliminan todas estas preocupaciones. Recibirá piezas que conservan >95 % de las propiedades mecánicas después del ciclo térmico. Esto es impresión 3D de resina de alta precisión con densidad de reticulación personalizada.
Propiedad
Resina de calidad para el consumidor
Resina industrial modificada
Amarilleamiento después de 30 días de exposición al ambiente
Decoloración severa, 50% fragilidad
Sin cambios, dureza >95%
Temperatura máxima de servicio continuo
Por debajo de 60°C
120°C sostenido (validado mediante prueba de envejecimiento térmico)
En nuestro servicio de prototipos SLA de precisión, estará libre del riesgo de fragilidad, que es un defecto común en los servicios de creación rápida de prototipos. Al elegir resinas industriales fabricadas con el conocimiento de materiales de impresión 3D SLA, sus componentes soportarán impactos y resistencia al calor. Además, nuestro servicio de impresión 3D SLA personalizado también eliminará los monómeros restantes que causan fragilidad a largo plazo. Descargue nuestro informe técnico sobre resistencia al envejecimiento de resinas industriales para descubrir cómo el poscurado UV controlado de 405 nm logra una reticulación >95 %, eliminando el amarillamiento y la pérdida de resistencia al impacto del 50 % en 30 días.
Qué parámetros de inspección garantizan que los componentes de impresión 3D de resina de alta precisión ofrezcan un rendimiento repetible
A los clientes que compran productos personalizados por lotes generalmente les preocupa que pueda haber una desviación dimensional del primer al décimo lote. El muestreo de cadena de dimensiones completas utilizando el método CMM, junto con los datos de control de procesos SPC/CPK, garantiza que no habrá tales preocupaciones. Hay certificaciones de materiales de terceros y certificados de inspección dimensional en cada entrega que evitan que fugas de luz, perforaciones y fallas de delaminación lleguen a su línea de producción. Así es como se logra la repetibilidad lote a lote en la impresión 3D de resina de alta precisión:
Muestreo de cadena de dimensiones completas con CMM
Cada entrega se inspecciona utilizando una máquina de medición de coordenadas para verificar las dimensiones críticas. Si el producto es de calidad de transmisión, las distorsiones por contracción se comparan con el CAD nominal mediante microscopía digital. Obtendrá datos estadísticos que confirman CPK ≥1,33 para todas las dimensiones importantes. La aprobación del primer artículo también está garantizada para el décimo lote. Esto es metrología con un rastro documental tras la impresión médica 3D SLA.
Entrega de datos de control de procesos SPC/CPK
En lugar de realizar inspecciones puntuales aleatorias, medimos la capacidad en tiempo real de todas las compilaciones. La tasa de contracción, las tendencias a la deformación y la tasa de porosidad de la superficie de su construcción se medirán y analizarán antes del envío. Esto le da la seguridad de que no habrá sorpresas durante la inspección de recepción. El informe CPK incluido es una prueba de que cada pieza cumple con sus requisitos de tolerancia. Así es como se realiza el control de calidad en impresión 3D SLA para automóviles.
Certificados dimensionales y de materiales de terceros
Cada pedido viene con una certificación de laboratorio externo para las propiedades del material y las especificaciones dimensionales de sus resinas. Esto proporciona requisitos de seguimiento de auditoría para ISO 13485 y AS9100 sin la necesidad de realizar pruebas de calificación. Como fabricante de estereolitografía, tenemos trazabilidad desde el número de lote del material de resina hasta el informe de inspección final. Otra garantía detecta cualquier vacío debajo de la superficie de tus piezas.
Detección de defectos antes del lanzamiento del ensamblaje
El proceso de inspección por vídeo con gran aumento busca en cada superficie visible orificios, delaminación o falta de curado. Si un componente tiene un defecto superior a 0,1 mm, el componente se pone en cuarentena y se reemplaza. Nunca recibirá ninguna pieza que pueda filtrar líquidos o fracturarse durante la aplicación del torque. Esta prueba utiliza técnicas de inspección SLA de impresión 3D.
Este método implica la aplicación de metrología CMM, monitoreo SPC en tiempo real y certificación para garantizar la consistencia dimensional en el proceso de producción. Para su equipo de adquisiciones que busca socios de impresión 3D de resina, este método proporciona una garantía de calidad constante al transformar la calidad en una métrica que ya no depende de la variabilidad en los lotes.
Figura 2: Una máquina industrial de sla cura resina de fotopolímero para darle forma de torre geométrica alta.
¿Cómo garantiza el posprocesamiento automatizado acabados superficiales impecables sin destruir las tolerancias microdimensionales?
La eliminación manual del soporte mediante lijado introduce desviaciones locales en los niveles de tolerancia para piezas SLA de precisión, lo que da como resultado una falta de redondez de los orificios de los pasadores de Φ2 mm. Con la automatización mediante granallado, limpieza ultrasónica con disolventes a 30 °C y herramientas de microcorte personalizadas, se logra la eliminación de residuos manteniendo la precisión dimensional. El resultado son superficies impecables dentro del rango Ra0,8-1,6μm sin cambios dimensionales adicionales para pintar y enchapar. Este es servicio de prototipo de SLA de precisión con microfunciones:
Limpieza ultrasónica programada con disolvente
Baño controlado: residuos de alcohol isopropílico limpiados en un tanque ultrasónico 30°C, disuelve completamente la resina sin curar.
Sin contacto con las manos: evita la distorsión accidental de paredes finas o agujeros.
Ganancia para el cliente: Φ2 mm los orificios para pasadores conservan la forma circular dentro de ±0,02 mm, lo que proporciona un ensamblaje hermético. Esto es posible gracias a los procedimientos de limpieza ultrasónica SLA de impresión 3D.
Granallado abrasivo automatizado para un acabado uniforme
Presión regulada: el soporte fino limpia las estrías de la superficie sin dañar los bordes ni las esquinas.
Rusperidad constante: Proporciona una rugosidad superficial constante Ra0,8-1,6 μm.
Herramientas de microcorte personalizadas para protuberancias de soporte
Recorte guiado por CNC: Pequeños cortadores de carburo recortan accesorios de soporte al ras con la superficie de la pieza.
Sin sobrepasos: la trayectoria de la herramienta no interfiere con otras superficies críticas como agujeros roscados y labios selladores.
Resultado: No hay reducción de tamaño de las operaciones secundarias; Ahórrese retrabajos y 2-3 días de plazos de entrega. Se trata de un servicio industrial SLA con dimensiones de precisión.
Secuencia de proceso integrada que preserva las tolerancias
Orden de los pasos: Limpiar → granallado → cortar → inspeccionar en cada paso para detectar cualquier cambio dimensional.
Verificación de datos: La prueba de precisión de la CMM después del posprocesamiento no muestra cambios superiores a ±0,05 mm.
Su beneficio: Los componentes se entregan preacabados y listos para recubrir o ensamblar, sin necesidad de ningún trabajo de acabado manual.
La cadena de procesos utiliza la automatización para eliminar el trabajo manual del proceso mientras mantiene microtolerancias y obtiene una calidad de superficie Ra0,8-1,6μm. Este es nuestro servicio de impresión 3D SLA personalizado que proporciona estética a nivel de producción y sin reducción secundaria de dimensiones. Este documento sirve a los departamentos de adquisiciones al comparar el acabado a nivel de ingeniería, lo que elimina el dilema entre apariencia y precisión.
Qué arquitecturas específicas de equipos multieje dictan la precisión de un servicio de estereolitografía industrial
Sistemas industriales de gran formato con un volumen de construcción de 800 mm x 800 mm x 550 mm, láseres de estado sólido, enfoque dinámico del punto que oscila entre 0,075 mm y 0,2 mm y lechos de granito en el eje Z evitan el desplazamiento de las capas debido a las vibraciones. Obtendrá grandes paneles de tablero o tubos médicos dimensionalmente estables durante 72 horas de impresión ininterrumpida. Este es un servicio SLA industrial proporcionado por la arquitectura de impresión 3D SLA de gran formato:
Parámetro
Sistema de nivel básico
Sistema industrial de alta gama
Crear volumen
Normalmente ≤300 mm x 300 mm x 300 mm
800mm x 800mm x 550mm, para fabricar piezas grandes de una sola pieza
Enfoque dinámico 0,075 mm-0,2 mm, capaz de resolver pequeños detalles y grandes áreas en un mismo recorrido
Plataforma del eje Z
Husillo de bolas con riel de acero
Mesa de mármol de granito, sin deriva térmica durante 72 horas
Aislamiento de vibraciones
Patas de goma pasivas
Amortiguación activa con peso de granito, precisión de alineación de capas <±5μm por metro
Utilizando el servicio de impresión 3D SLA personalizado, puedes crear estructuras de gran tamaño sin empalmes ni uniones. Con mesa de granito y punto dinámico, su precisión es de ±0,05 mm en toda la construcción. Además, la impresión 3D SLA de alto rendimiento hace posible la resolución variable dentro de una sola capa. Para los gerentes de compras, la siguiente hoja de especificaciones distingue la verdadera capacidad de producción de la máquina de aficionado.
Figura 3: la impresora SLA cura la resina de fotopolímero azul capa por capa para formar la pieza.
Cómo estructurar una cotización de impresión 3D SLA óptima para eliminar el procesamiento oculto y respaldar las tarifas de eliminación
Los costos ocultos del posprocesamiento y la eliminación de soporte aumentan el precio de una cotización en un 50 %. Una respuesta de consulta digital abierta incluye una lista detallada de peso, volumen, grado de posprocesamiento, embalaje y entrega. La tecnología de anidamiento ayuda a maximizar el uso de bandejas de resina sin cargos adicionales por soportes para pequeños volúmenes de impresión. Es un presupuesto de impresión 3D SLA:
Desglose de costos detallados sin sorpresas
El costo de los materiales, el volumen de impresión, el grado de posprocesamiento, el paletizado y el flete están incluidos en cada cotización. Todo lo que paga está detallado, no hay costos adicionales por eliminación de soporte ni pérdidas de material. La transparencia ahorra 50% del tiempo que se dedica a las negociaciones transfronterizas y permite aprobar cotizaciones en minutos. Tecnología basada en los principios de anidamiento de impresión 3D SLA de bajo volumen.
Optimización del anidamiento para eliminar los costes del material de soporte
El software de anidamiento utilizado por los profesionales ayuda a determinar la ubicación óptima de las piezas en la bandeja de resina, aumentando la utilización en cada ciclo. Para pequeñas cantidades, la resina de soporte se convierte en un subproducto del diseño eficiente, ya que no se paga por ello. Esto reduce el costo de estereolitografía por pieza en un 15-25 % en comparación con los proveedores que cobran por ella por separado.
Respuesta a consultas digitales con trazabilidad total
A los pocos minutos de cargar el archivo CAD, el sistema automatizado proporciona estimaciones de volumen para cada capa junto con consejos de posprocesamiento. Se le garantiza una cotización firme que se mantiene válida durante 30 días, evitando así retrasos debido al nuevo envío de la cotización. Este es un servicio de estereolitografía personalizado de precisión sin ambigüedad.
La cotización estructurada implica automatización, optimización del anidamiento y desglose para evitar cargos ocultos. Como gerente de adquisiciones, esto significa previsibilidad del presupuesto, negociaciones dos veces más rápidas y un 15-25 % de descuento en materiales de soporte con impresión 3D SLA bajo demanda. Este documento crea el punto de referencia para la práctica de cotizaciones en impresión 3D SLA.
Por qué la comunicación de ingeniería receptiva reduce los riesgos del ciclo de entrega en la fabricación de estereolitografía personalizada a gran escala
Las lagunas de información provocan fallos en la fabricación transfronteriza. Los EC enviados dos horas antes del inicio de la impresión provocan un desperdicio de piezas. El equipo de ingenieros B2B que trabaja 24 horas al día, 7 días a la semana, le proporcionará el informe DFM en 2 horas, implementando todos los cambios de inmediato. Obtendrá sus piezas nuevas en 48 horas como máximo, garantizando así que su ciclo de innovación no se vea interrumpido. Es un servicio de estereolitografía personalizado de precisión impulsado por una comunicación responsiva:
Alineación de ingenieros dedicados 24 horas al día, 7 días a la semana
Acceso directo: un ingeniero designado trabaja en su proyecto las 24 horas del día, en todas las zonas horarias, sin necesidad de ningún sistema de emisión de tickets.
Comentarios inmediatos: cambios CAD verificados en 2 horas, cambios DFM proporcionados al instante.
Beneficio para el cliente: ahorrará impresiones realizadas a partir de datos obsoletos: los costos de reimpresión se reducen a casi cero. Habilitado por impresión rápida SLA 3D protocolos de respuesta.
Implementación rápida de DFM y ECO
Aceptación del cambio: los archivos ECO se procesan en minutos y el corte se completa antes de que se imprima la siguiente capa.
Bucle de validación: el ingeniero verifica el efecto de la modificación en las tolerancias y la calidad de la superficie antes de continuar con la impresión.
Su beneficio: Los cambios de diseño de último momento no afectarán el tiempo de entrega; el retraso típico de la industria de 8-24 horas se redujo a menos de 2 horas. Es una cotización de impresión 3D SLA transparente sin cargos por orden de cambio.
Integración logística: espacios de entrega preestablecidos para el envío al día siguiente tras la aprobación de los controles de calidad.
Valor para usted: las innovaciones se realizan a un ritmo 70 % más rápido que el plazo de entrega normal de 7 a 10 días. Al ser un fabricante de estereolitografía, aseguramos este ritmo a través de la ingeniería y la planificación de la producción.
Infraestructura de comunicación global
Dominio del idioma: los ingenieros hablan con fluidez inglés, alemán, japonés y mandarín.
Documentación: Documentación de todo el historial de ECO, informes DFM y registros de inspección mantenidos en archivos.
Resultado: Reducción de errores de interpretación en un 90%; no se incurre en costos debido a errores inducidos por el proceso de traducción. Mejorado mediante la coordinación de impresión 3D SLA.
El método de ingeniería responsiva elimina cualquier posibilidad de desechar o reelaborar piezas gracias a la disponibilidad de los ingenieros las 24 horas, los 7 días de la semana y un tiempo de respuesta de 2 horas para DFM. Esta metodología de impresión 3D SLA ágil acelera los ciclos de innovación hasta un 70 % en comparación con los plazos de entrega convencionales. Como parte de la adquisición, aquí hay una prueba de que la capacidad de respuesta de ingeniería garantiza la seguridad del cronograma y el presupuesto de su proyecto.
Figura 4: El modelo de resina de alta precisión se somete a un curado secundario en un baño líquido calentado.
Servicio de impresión 3D SLA personalizado de LS Manufacturing para carcasas de endoscopios de dispositivos médicos: DFM avanzado y optimización de posprocesamiento biocompatible
Un importante fabricante de la industria de dispositivos médicos tenía una necesidad urgente de desarrollar mangos para sus endoscopios. Los prototipos anteriores eran demasiado caros ($480 por pieza), tenían microfisuras después de 10 rondas de autoclave y canales internos de Φ1,2 mm atrapaban resina sin curar.
Desafío del cliente
El diseño de la carcasa requería el cumplimiento de la biocompatibilidad Clase VI de la USP, capacidad de esterilización a 120 °C y canales de Φ1,2 mm sin residuos. El fotopolímero actual estaba produciendo <80 % de reticulación, lo que generaba un 35 % de desechos debido a microfisuras y un 22 % de desechos debido al atrapamiento de resina. Cada ciclo costó 7 días y $480, lo que retrasó el lanzamiento del producto 9 meses. Necesitaban precisión junto con impresión 3D SLA biocompatible posprocesamiento.
Solución de fabricación LS
Los ingenieros de DFM optimizaron las transiciones de las paredes e incluyeron dos salidas de drenaje de 1,5 mm en los puntos ciegos. El material se cambió a fotopolímero con capacidad de USP Clase VI y resistencia a 120°C. El posprocesamiento implicó una limpieza ultrasónica de varias etapas seguida de un curado cruzado rotacional de 405 nm en los canales internos. Esto aseguró una reticulación ≥95 % de la estructura, evitando microfisuras y riesgos de cortocircuitos mediante la impresión 3D SLA autoclavable ciencia de materiales.
Resultados y valor
El costo por pieza se redujo de $480 a $95, una disminución del 80 %, y el plazo de entrega se redujo de 7 días a 48 horas. La carcasa es un 15 % más ligera y no deja residuos en su interior. Las pruebas mostraron más de 50 ciclos de autoclave sin grietas y pruebas de citotoxicidad positivas. El cliente redujo los riesgos a corto plazo y acortó el proceso de presentación de regulaciones en 4 meses de acuerdo con los estándares ISO 13485 SLA de impresión 3D.
Este ejemplo muestra cómo DFM en el nivel más alto, utilizando materiales biocompatibles y un posprocesamiento adecuado, puede brindarle confiabilidad de nivel médico al costo de nivel de fabricación. Este método reduce el tiempo de validación de 9 meses a 48 horas sin riesgo de incumplimiento para el equipo de investigación y desarrollo.
¿Se enfrenta a problemas similares: alto coste por pieza, largos plazos de entrega, microfisuras después de la esterilización o residuos de resina en los microcanales? Contáctenos para obtener una solución SLA biocompatible adaptada a la carcasa de su endoscopio.
Preguntas frecuentes
1. ¿Cuál es la tolerancia dimensional máxima que se puede lograr con su servicio de estereolitografía personalizada de precisión (SLA)?
Con el uso de tecnología de galvanómetro de escaneo digital ultrarrápido y tecnología de cuchillas de repintado de espacio libre cero, los sistemas de grado industrial de LS Manufacturing han podido mantener la mejor tolerancia geométrica de la industria de ±0,05 mm o ±0,1 % (lo que sea mayor). Esta tolerancia se ha confirmado mediante comprobaciones durante el proceso y posteriores inspecciones de la CMM para garantizar un ajuste adecuado en los requisitos de ensamblaje ajustado en las industrias aeroespacial, médica y automotriz.
2. ¿Cómo selecciona LS Manufacturing las estructuras de soporte adecuadas para minimizar las marcas de posprocesamiento?
Controlamos los diámetros de los puntos de contacto de las estructuras de soporte y nos aseguramos de que sigan siendo inferiores a 0,3 mm mediante un software especial, y luego aplicamos granallado automático y micromecanizado para garantizar que la rugosidad de la superficie se mantenga en Ra1,6 μm después de retirar los soportes.
3. ¿Puede su servicio de fabricación SLA manejar eficientemente tiradas de producción de lotes pequeños de más de 500 unidades?
Sí. LS Manufacturing ofrece impresoras matriciales SLA industriales de gran formato; Al optimizar el anidamiento de bandejas de construcción completa, podemos ofrecer piezas personalizadas de alta calidad de manera constante en lotes medianos y grandes en 72 horas. Esta capacidad nos permite escalar el SLA como un proceso de producción que une la creación de prototipos y el moldeo por inyección.
4. ¿Por qué los presupuestos estándar de impresión 3D SLA varían significativamente entre diferentes materiales de resina?
Si bien las resinas estándar están destinadas a fines de modelado general, nuestras resinas biocompatibles o de alta temperatura tienen iniciadores especiales y aditivos funcionales. Es el coste de la materia prima utilizada en las resinas lo que marca la diferencia en el precio, pero garantiza una resistencia térmica o mecánica o una biocompatibilidad mucho mejores. Solicite una cotización transparente que desglose exactamente por qué las resinas biocompatibles o de alta temperatura cuestan más y qué ganancias de rendimiento obtiene a cambio.
5. ¿Cómo se puede evitar que los prototipos de resina de paredes delgadas se deformen o deformen durante el envío a larga distancia?
LS Manufacturing garantiza que los espesores de pared se mantengan en no menos de 0,8 mm en la etapa del proceso DFM, al mismo tiempo que garantiza que se alcance un porcentaje de reticulación de ≥95 % durante la fase de posprocesamiento. Por último, el envasado al vacío con una estructura de espuma resistente a los golpes diseñada a medida garantiza que no se produzcan deformaciones durante el transporte internacional.
6. ¿Son sus materiales de servicio industrial SLA totalmente compatibles con recubrimientos de pintura o cromado posteriores?
Totalmente compatible. Tras el proceso completo de limpieza mediante alcohol isopropílico y microgranallado, las piezas presentan una humectabilidad excepcional para procesos de recubrimiento. LS Manufacturing también puede proporcionar el tratamiento de pintura superficial y el niquelado electrolítico con un acabado perfecto.
7. ¿Cuál es el tamaño mínimo de la característica o el diámetro del microagujero que puede formar su impresión 3D de resina de alta precisión?
Con la ayuda de un punto láser de enfoque dinámico de 0,075 mm de tamaño micrométrico, LS Manufacturing es capaz de formar microagujeros con un tamaño de hasta 0,5 mm de diámetro y nervaduras ultrafinas que tienen un ancho de solo 0,3 mm sin obstrucciones ni deformaciones. Estas capacidades permiten crear complicados canales de fluidos, orificios para boquillas y celosías.
8. ¿Cómo puedo estimar la reducción de costos de estereolitografía a largo plazo al pasar del mecanizado CNC a SLA?
Si la pieza que necesita fabricar se caracteriza por una geometría interna compleja o una estructura de malla liviana, cambiar a la tecnología de impresión 3D SLA ofrecida por LS Manufacturing le ahorrará los costos asociados con la preparación de la trayectoria de herramienta para una máquina de cinco ejes y minimizará los desperdicios. Acabarás ahorrando un 40%-60% en el coste de producción de dichos prototipos.
Resumen
La selección de una solución de fotocurado industrial implica la evaluación de varias capacidades críticas, incluido el análisis DFM experto, la compatibilidad superior de los materiales y la automatización de la inspección. LS Manufacturing tiene docenas de escáneres de gran formato y alta precisión con su propia biblioteca de materiales especiales y es responsable del suministro de cientos de miles de componentes en todo el mundo, ofreciendo transparencia total en todas las etapas del proceso, desde el diseño optimizado hasta la inspección, con una previsibilidad del 100 % de I+D.
¿Busca crear prototipos de componentes precisos y complicados? ¡No se aceptan problemas de tolerancia ni cargos ocultos! Simplemente haga clic en [Obtener cotización instantánea e informe DFM gratuito] o envíe un archivo STEP/IGS. En solo dos horas, nuestro equipo de ingenieros le ofrecerá una cotización digital con análisis del espesor de la pared, sugerencias de materiales y precios 100% transparentes.
