立体光刻技术的工作原理是什么？

随着科技的飞速发展， 3D打印技术凭借其独特的魅力和广阔的应用前景，正逐渐改变着我们的生产方式和生活方式。其中，立体光刻（SLA）作为3D打印领域的一项重要技术，以其高精度、高表面质量和出色的细节表现，在众多3D打印技术中脱颖而出。那么，立体光刻究竟是如何工作的呢？

立体光刻技术是一种源于创新思维的制造技术，它巧妙地结合了计算机控制、紫外激光技术和液态光敏树脂材料，实现了从数字模型到物理对象的精确转换。这不仅是一项技术突破，也是人类制造业的又一次飞跃。接下来，我们将深入探讨立体光刻技术的核心工作原理及其在制造业中发挥的重要作用。

立体光刻技术的工作原理是什么？

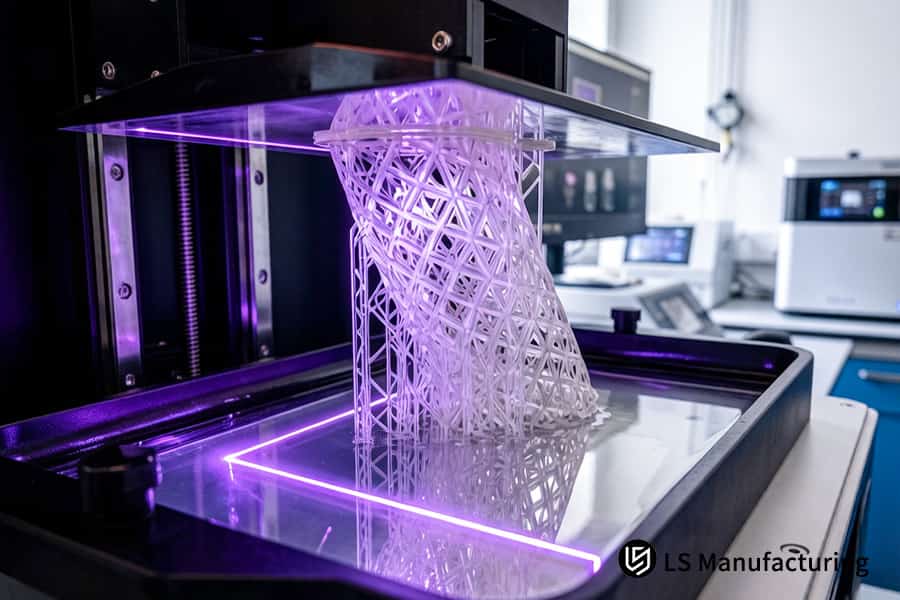

该立体光刻技术工作流程包括准备阶段、逐层固化、平台下降和树脂供应、重复固化过程以及后处理。首先，将液态光敏树脂注入3D打印机的树脂槽中，并确保平台低于液面。然后，计算机控制的激光束根据预设的3D模型切片数据逐点扫描树脂表面，使树脂在曝光区域固化。一层固化后，平台下降至预设的层厚，树脂槽中的液态树脂自动补充至已固化层的顶部，为下一层固化做好准备。重复此过程，直至整个3D模型逐层构建完成。最后，进行必要的清洁和后固化处理，即可获得完整的3D打印产品。

立体光刻工艺的步骤是什么？

立体光刻工艺主要包括以下步骤：

过程	描述
设计模型	首先，使用CAD软件设计3D实体模型。
切片处理	使用离散程序对模型进行切片，即将三维模型切割成一系列二维截面。同时，设计扫描路径以精确控制激光扫描仪的运动。
激光扫描固化	激光束穿过由数控设备控制的扫描器，并按照预设的扫描路径照射液态光敏聚合物表面。在紫外光照射下，树脂表面特定区域的层发生聚合反应，由液态固化成固态，形成零件的横截面。
升降台运动和树脂覆盖	加工一层时，升降台垂直移动至第一层的高度（通常在 25 至 100 微米之间）。然后，在已固化的层上覆盖另一层液态树脂，为扫描和固化下一层做准备。
一层一层	重复上述步骤，进行激光扫描固化、升降台移动和树脂覆盖，直至所有层均固化完毕。如此，三维工件原型便逐层形成。

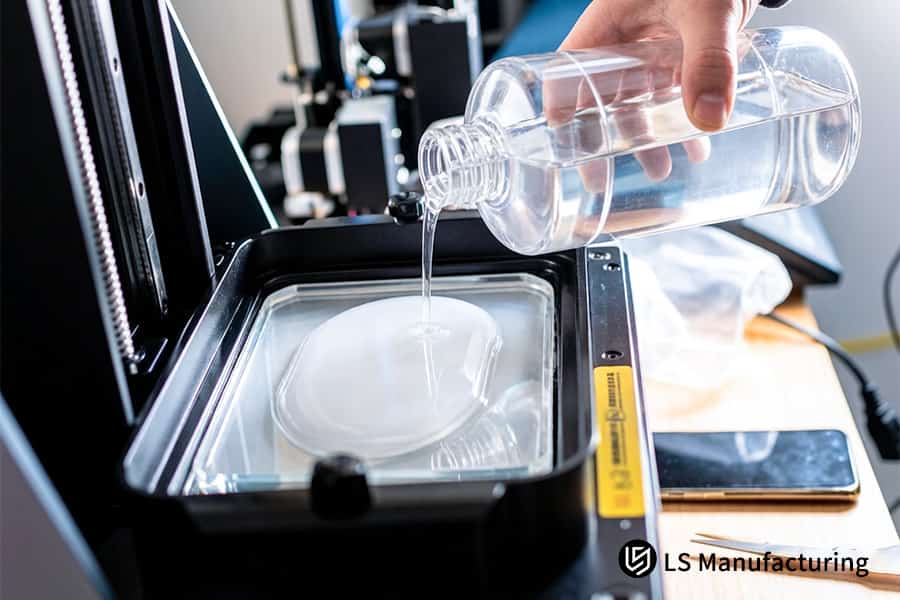

后期处理	原型从树脂中取出后，最终进行固化（通常使用紫外光进行二次固化）。然后，根据需要进行抛光、电镀、喷漆或着色，以获得符合要求的产品。

立体光刻技术使用哪些材料？

立体光刻技术主要使用液态光敏聚合物，其中最常用的是光固化丙烯酸树脂和环氧树脂。这些树脂在紫外光照射下固化，形成固体模型。具体而言，这些材料的应用和特性如下：

• 光固化丙烯酸树脂：这种树脂具有良好的透明度和固化性能，因此常用于制作透明或半透明模型。然而，模型固化后可能需要进行抛光和涂层等后处理，才能达到理想的透明度。
• 环氧树脂：环氧树脂具有高强度和良好的耐化学性，因此适用于制造需要承受一定载荷或暴露于恶劣环境下的模型。

此外，根据具体应用需求，还可以使用其他类型的液态光敏聚合物，例如橡胶状材料（用于仿制橡胶制品）和可用作蜡替代品的树脂。这些材料的选择取决于所需的物理性能、化学性能和成本等因素。

SLA与其他3D打印技术相比有何不同？

立体光刻（SLA）技术在很多方面与其他3D打印技术截然不同。以下是对SLA、FDM、SLS和DLP这三种主流3D打印技术的比较分析：

SLA 与 FDM

• 精度和表面质量： SLA 技术利用激光精确固化树脂，从而提供极高的制造精度和卓越的表面质量，通常优于 FDM 技术。FDM技术受限于喷嘴尺寸，打印件细节丰富、层厚较大，且表面分层现象较为明显。
• 成本与材料： SLA技术的设备和材料成本通常高于FDM技术。SLA需要使用特定的光敏树脂，而FDM则使用ABS、PLA等热塑性长丝，材料成本相对较低。
• 打印速度： FDM 技术在打印大型物体时速度更快，因为它通过沉积熔融材料直接构建物体。SLA 技术在打印小型或复杂物体时可能更具优势，但由于激光扫描路径和时间的原因，其整体打印速度可能较慢。

SLA 与 SLS

• 打印原理： SLA 是一种基于树脂的打印技术，它利用激光固化液态树脂来构建三维固体。SLS 是一种基于粉末的打印技术，它利用激光烧结尼龙等粉末材料来形成固体部件。
• 精度和表面质量： SLA 技术通常比SLS 技术提供更高的精度和表面质量。SLS 零件的精度和表面粗糙度可能较低，但对于需要一定载荷的应用，其机械性能更高。
• 应用领域： SLA 技术更适用于需要高精度和光滑表面的领域，例如原型制作和艺术品印刷。SLS 技术更适用于打印功能性部件，例如工具、模具和耐用部件。

服务水平协议 (SLA) 与数据丢失防护 (DLP)

• 光源和固化方法： SLA 使用激光作为点光源，通过控制光束的位置和强度逐层固化树脂。DLP 使用单一光源（例如 DLP 投影仪）将模型图案投射到树脂上，并通过控制投影图案逐层固化树脂。
• 打印速度与精度： DLP技术通常比SLA技术速度更快，因为它一次性固化整个层的横截面。然而，就打印精度而言，SLA可能略胜一筹，因为它使用激光进行精确固化。不过，DLP的打印精度也足以满足大多数应用的需求。
• 成本与材料： DLP技术可能使用相对廉价的树脂材料，并且由于其整体光源固化方式，效率可能更高。SLA技术可能需要使用更昂贵的光敏聚合物，并且激光器维护成本也可能更高。

SLA打印机的主要组成部分有哪些？

SLA打印机的关键部件主要包括以下几类：

1. 激光：它是 SLA 打印机的核心部件，负责产生激光束，这是实现光敏聚合物固化的关键。
2. 振镜系统：该系统控制激光束的扫描方向，以确保激光束在预定路径内扫描液态光敏树脂的表面。
3. 液体供应系统：包括树脂容器、循环系统等部件，负责液态感光树脂材料的供应和循环，以确保印刷过程中树脂的持续供应。
4. 运动系统：它包括X、Y和Z方向的运动机构以及支撑这些机构的框架。X和Y方向的运动机构用于控制激光束在液体表面的位置，Z方向的运动机构用于控制打印平台的升降，从而实现逐层打印。
5. 光学系统：与运动系统配合使用，控制打印头的位置和激光束的焦点，确保激光束能够精确地投射到液态树脂表面并形成固化层。

立体光刻技术有哪些应用？

立体光刻技术的应用范围非常广泛，主要包括以下几个方面：

1. 制造：在制造业中，立体光刻技术用于制造模具、模型和设备。其高精度和细节表现能力使得制造出的产品质量非常高。
2. 医学领域：在医学领域，立体光刻技术被广泛应用于制造人体器官模型、骨骼模型、人工血管等。它可以帮助医生更好地了解患者的解剖结构，并为手术规划和教学提供强有力的支持。此外，立体光刻技术与X射线层析成像（CT）相结合，可以轻松复制人体器官模型，为医学研究和治疗提供了一种新的手段。
3. 建筑与工程：在建筑和工程设计领域，立体光刻技术可用于制造建筑模型和流体实验模型，以帮助设计师更好地理解和优化设计方案。
4. 研究方向：立体光刻技术在科学研究中也得到广泛应用，例如用于制备化学和生物学研究的精确分子模型。此外，它还可用于复制考古文物，为考古研究提供重要支持。
5. 艺术与文化创新：在艺术和文化创意领域，立体光刻技术可用于创作具有复杂形状的艺术品和模型，为艺术家提供更多创作灵感和可能性。

立体光刻技术的发展趋势是什么？

随着技术的不断进步，SLA技术也在不断发展：

• 提高打印速度：通过改进激光扫描方法，利用视频投影仪和其他技术，可以提高 SLA 技术的打印速度。
• 成本降低：随着生产规模的扩大和技术的成熟，SLA打印机的成本逐渐降低，使得这项技术更容易被更多企业和个人接受。
• 应用领域扩展：随着 SLA 技术研究的深入，其在航空航天、汽车制造等领域的应用将不断扩展。

概括

立体光刻技术基于光聚合原理，利用紫外光敏树脂生成三维模型，从而实现快速原型制作和高精度零件生产。凭借其高精度、材料多样性和逐层结构等优势，立体光刻技术在3D打印领域占据着重要地位。随着技术的不断进步和应用领域的不断拓展，SLA技术将继续为制造和原型制作领域带来更多创新和变革。

免责声明

本页面内容仅供参考。LS不对信息的准确性、完整性或有效性做出任何明示或暗示的陈述或保证。请勿据此推断第三方供应商或制造商通过龙盛网络交付的产品的性能参数、几何公差、具体设计特征、材料质量和类型或工艺。买方有责任自行确定所需零件的具体要求。请联系我们了解更多信息。

LS团队

LS是一家行业领先的公司，专注于定制化制造解决方案。凭借20多年服务5000多家客户的经验，我们专注于高精度CNC加工、钣金加工、 3D打印、注塑成型、金属冲压以及其他一站式制造服务。
我们的工厂配备了100多台最先进的五轴加工中心，并通过了ISO 9001:2015认证。我们为全球150多个国家和地区的客户提供快速、高效、高质量的制造解决方案。无论是小批量生产还是大规模定制，我们都能以最快的24小时交货速度满足您的需求。选择LS Technology ，就是选择高效、优质和专业。
欲了解更多信息，请访问我们的网站： www.lsrpf.com

常见问题解答

1. 什么是立体光刻技术？它的工作原理是什么？

立体光刻是一种增材制造技术，它使用液态光敏树脂作为材料，并利用紫外激光逐层固化这些树脂，从而构建三维物体。在具体的打印作业中，计算机根据预设的三维模型数据，逐点扫描液态树脂表面的激光束。激光照射下的树脂发生光聚合反应，迅速由液态转化为固态。这个过程逐层进行，直至整个物体完全打印完成。

2. SLA打印机的工作原理是什么？

SLA打印机的工作原理与立体光刻技术相同。它利用紫外激光束照射液态光敏树脂，使其在固定位置逐层固化，最终形成物体。打印机内部有一个可升降的平台，该平台在树脂槽中移动，以确保每一层都能精确固化，并且下一层也能精确固化。整个打印过程由计算机精确控制，以确保打印出的物体与预设的3D模型完全一致。

3. 立体光刻工艺的原理是什么？

立体光刻工艺的原理是基于液态光敏聚合物的光聚合。当液态光敏树脂受到紫外光照射时，树脂中的光敏分子发生化学反应，形成聚合物并固化。这种固化反应快速而精确，使得SLA打印机能够逐层构建三维物体。同时，由于紫外光的聚焦特性，SLA打印机可以实现高精度的打印效果。

4. SLA 与 FDM 打印相比有何不同？

SLA 和 FDM 打印之间存在诸多差异：精度和表面质量：SLA 打印能够提供更高的精度和更精细的表面光洁度，使其更适合打印复杂精细的模型。虽然 FDM 打印也能打印三维物体，但其表面可能出现分层现象，精度相对较低。打印速度：打印速度取决于具体的打印机型号以及被打印物体的尺寸和复杂程度。一般来说，FDM 打印机在打印大型物体时速度更快，因为它通过沉积熔融材料直接构建物体。SLA 打印机在处理小型或复杂物体时可能具有优势，但整体打印速度会因激光扫描路径和时间而异。成本和材料：SLA 打印机通常成本更高，需要更多的材料和设备。同时，SLA 中使用的液态光敏树脂材料成本也相对较高。另一方面，FDM 打印机由于其稳定性和低成本，更常用于制造工具和大型零件。它们使用的热塑性长丝材料成本相对较低。
