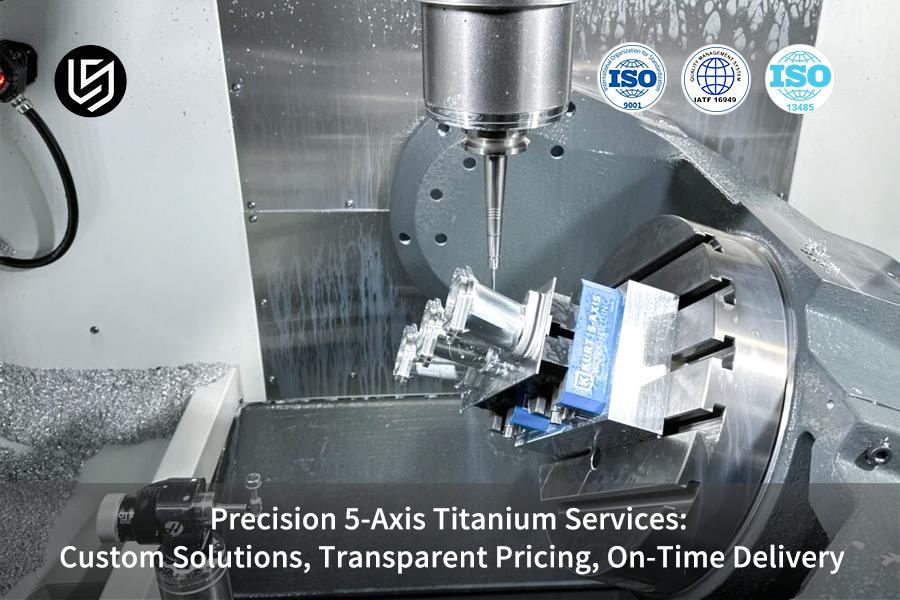

精密 5 轴钛合金服务：定制解决方案、透明定价、准时交货

精密 5 轴钛合金服务：关键指南

我们解决了用复杂钛材料精密加工复杂部件所面临的前所未有的挑战。 我们在热管理、模具和灵活的5轴加工技术方面的专业知识可确保零件的完整性、精度和光洁度。这使您能够在关键任务应用中实现钛的终极性能。

为什么信任本指南？ LS制造专家的实践经验

在精密五轴钛合金服务领域，许多人承诺拥有专业知识，但很少有人能够通过努力工作和实践来证明这一点。我们不是在理论上运作，而是在第一线，针对钛最严峻的挑战制造航空航天和医疗零件的创新解决方案。我们的方法根据国际航空航天质量组织 (IAQG)的标准进行严格审核。

透明定价是我们从实践经验中学到的东西，我们分析了从原材料到优化刀具路径的所有成本驱动因素。通过使用经 3D Systems 等市场领导者验证的先进模拟工具和技术，我们在提供透明且合理的报价时避免了任何猜测。您可以看到我们收取的每个成本因素的合理性，这些成本因素基于数千小时的实际加工数据。

准时交付是我们遵循的另一项原则，我们提供数字化且可预测的流程，考虑所有可能的延迟，例如材料的热变形。我们对材料的深入了解和经过验证的方法可以锁定交付时间，以确保承诺变为现实。

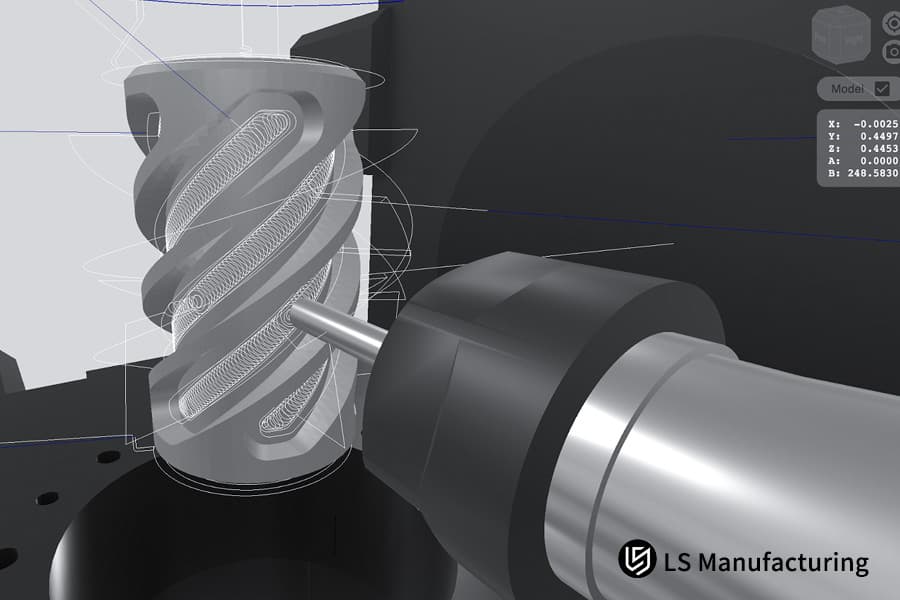

图 1：在航空航天制造界面中模拟钛螺旋零件的 5 轴 CNC 编程。

透明五轴钛合金加工报价应包括哪些成本组成部分？

精心设计的报价通过揭开成本的神秘面纱建立信任，通过提供可审核的工程文件明确表明这只是一个价格。它还通过提供每项成本背后“原因”的详细信息来建立专业知识，因此您只为价值而不是不确定性付费。正是这种纪律将工程合作伙伴与加工车间区分开来，直面解决您对隐藏风险和不公平溢价的挫败感。答案可以在强制性的逐项成本细目中找到：

超越空白的材料智能

我们更进一步，不仅列出了库存材料的标准尺寸，而且还指定了定制钛部件的认证等级、钛合金成本细目，也许最重要的是，您的定制3D模型部件由钛制成的材料利用率。利用我们软件中的人工智能技术，我们能够优化您的钛原材料的材料利用率，从而为您节省资金，并特别列出这一点，以告知您我们如何能够为您的5 轴钛加工保持公平的成本服务。

编程时间与机器时间

为了能够提供透明的 CNC 定价，我们现在能够将工时分解为工程工时和机器工时。此外，我们现在能够将时间分解为 CAM 编程时间，以进行复杂的编程和碰撞检测。最重要的是，我们现在能够根据零件的具体特征来细分机器时间，例如“通过摆线铣削进行热控制进行半精加工深型腔需要 3.5 小时”。这清楚地表明您在定制钛零件的生产过程中对材料进行了高效、安全的加工。

工具和夹具作为资本投资

事实上，钛材料的高性能模具是资本成本，而不是隐性成本。 我们正在指定特殊工装以及高刚性工装夹具，这是零件在工装夹具中的稳定性所必需的，也是零件 5 轴加工所需的。从本质上讲，这在报价流程一开始就向您表明，我们正在为您的零件投资合适的工具，从而确保零件的质量和交付，符合5 轴精密加工的要求。

验证不是事后的想法

与后处理相关的成本也有明确定义。这包括 CMM 检查、表面完整性检查以及任何需要的后处理要求。 本质上，这在报价流程一开始就向您表明，零件的验证已得到保证，因此零件在交付时已根据需要准备好所需的所有规格，从而在制造过程中形成了这种透明且可靠的合作伙伴关系的闭环。

5 轴钛合金定价中的这种具体程度是审计跟踪过程的最终结果。这不再是关于价格的对话；而是关于价格的对话。现在这是一场关于价值的对话。我们在价格模型的技术方面具有完全透明度，以便得出流程中每个步骤的最终结果的数字，以确保您最苛刻的钛零件的成功。

鉴于钛合金的特性，应选择什么 5 轴加工策略来优化钛合金的成本和质量？

为了成功加工钛金属零件，我们必须从战略上应对5轴加工工艺固有的挑战。 这包括切割过程中热量的集中和力的集中。如果我们采用通用方法，我们将导致刀具过早失效、表面光洁度差以及成本无法控制。我们制定了策略来主动管理钛加工过程中的物理方面。以下是我们系统地控制流程的方法：

强力散热和排屑

• 核心战略：​ 利用高压冷却剂（>70 bar）系统。
• 我们是如何做到的：​主要目标不仅仅是冷却，而是利用流体的动能来破碎切屑并立即将其从切割区域中移除。
• 解决的结果：​ 我们直接将刀具寿命提高了40-60%，并防止了零件的热变形，这是成功的基础精密钛加工。

采用低啮合铣削技术

1. 核心策略：​针对型腔和深型腔实施摆线和动态铣削策略的应用。
2. 我们如何做到这一点：​我们对刀具进行编程，使其遵循圆形路径，而不以恒定的低径向啮合（即刀具直径的10-15%之间）啮合零件。
3. 解决结果：​ 此钛加工策略是有益的，因为它最大限度地减少了力和每个齿产生的热量，这对于使用钛加工策略方法进行薄壁特征的精加工操作至关重要。

优化整理完整性参数

• 核心策略：​ 采用“高速、轻剪”策略。
• 我们是如何做到的：​ 在精加工钛合金时采用Vc=60m/min、fz=0.08mm/tooth和低轴向切削深度（ap < 0.5mm）等参数Ti-6Al-4V。
• 解决的结果：​ 该策略在所实现的光洁度完整性（Ra < 0.8μm）和刀具压力之间取得了适当的平衡，这在使用更长、更精细的复杂刀具时至关重要5轴轮廓加工策略。

利用完整的 5 轴功能实现稳定性

1. 核心策略：​相对于工件实时优化刀轴矢量。
2. 我们是如何做到的：​ 我们优化刀具轴和长度，以针对所加工的特征保持最硬的刀具轴和最短的刀具长度。
3. 解决结果：​ 此策略可确保最大的系统刚度并消除颤振，从而在长距离5 轴 CNC 加工操作中实现最佳性能。

上述策略并不是我们能力的清单，而是一个关键且相互关联的流程协议。 每项技术决策，从冷却液压力到刀具路径几何形状，都是对钛特性的深思熟虑的回应，并被逐字写入我们的工艺计划中。通过这种方式，消除了加工钛的风险，有利于价格和质量的可预测和优化工艺，并为我们做出的每一个报价和承诺提供技术依据。

薄壁钛合金零件五轴加工如何控制热变形和刀具挠度？

热变形和刀具挠度是钛合金薄壁零件精密5轴数控加工中产生废品的两个主要原因。如果这两个因素控制不当，将直接影响加工钛合金零件的精确尺寸和装配配合的完整性。上述方法旨在系统地解决这个问题，将其作为预测、管理和纠正的多阶段策略：

因此，该方法为钛零件变形控制问题提供了整体答案，从而避免了关键加工操作中的报废和返工问题。此外，该方法为几何确定性至关重要的高可靠性系统提供了技术基础。

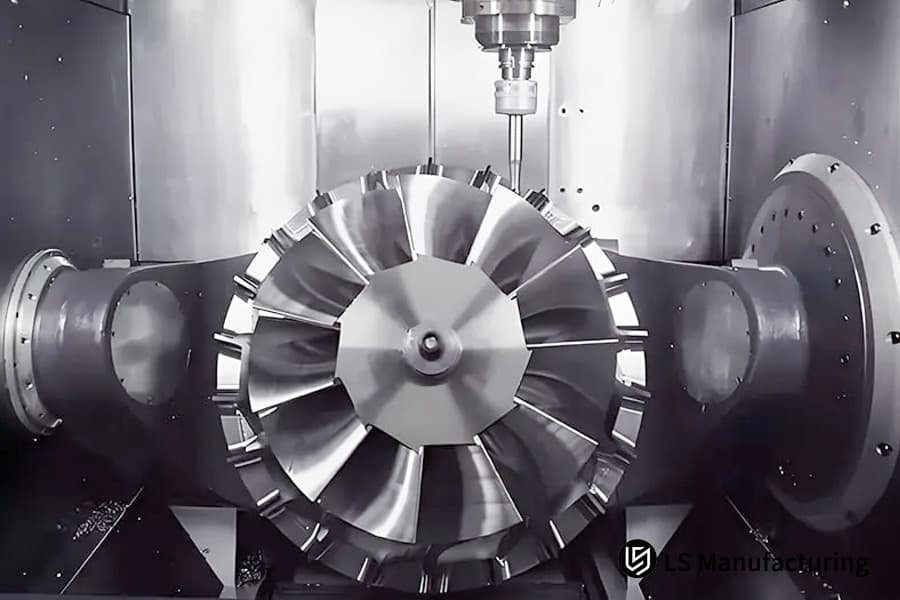

图 2：加工用于航空航天推进系统的高公差钛合金叶轮叶片。

如何打造确保“准时交货”的钛合金零部件生产供应链体系？

按时交付是集成系统的可衡量结果，而不是充满希望的承诺。对于关键的钛加工服务，这需要一个有弹性的供应链和强大的底层生产系统，旨在承受变化并防止流程中的瓶颈。这是通过仔细管理任何流程中造成延误的三个最大原因来实现的：材料可用性、车间不确定性和工具故障：

战略原材料缓冲

我们拥有经过认证的普通航空航天级 Ti-6Al-4V 标准棒材库存，至少可满足四个星期的预测需求。这可以保护您的项目免受市场波动和工厂交货时间的影响。这可确保您的5 轴精密组件可以在订单下达后立即开始生产，为底层时间表奠定基础。

基于数字孪生的调度和锁定

订单确认后，该零件的数字孪生，包括来自 CAM 程序的所有信息，将导入我们的调度系统。通过这个数字线程，我们可以精确地模拟从初始锯切到最终检查的整个生产过程，并锁定在所选的特定5轴数控机床 上。这为我们提供了一个锁定的5 轴生产计划，完全不受内部争用的影响。

预测工具管理

我们利用钛材料中使用的立铣刀和钻头的刀具寿命预测模型来自动生成这些关键物品的补货订单。我们战略性地在现场保留这些物品的库存。这使我们能够始终保持5 轴机器利用率，消除计划外停机，同时保持锁定的生产计划完好无损。

集成质量门

过程中验证检查点被规划为生产流程中不可协商的里程碑。 其中包括首件检验和通过机上探测进行关键特征检查。通过将质量确认纳入计划任务，我们可以避免在最后一刻发现不合格品，从而灾难性地扰乱计划的准时交付 CNC 时间表。

这个互连系统将交付从估计转变为可预测的、可管理的结果。 我们通过在最常见的延迟原因发生之前消除它们来解决项目风险的核心问题。对于负责监督高价值、时间敏感的项目的项目经理来说，这种系统化的方法可以确保您的钛加工服务时间表受到工程严谨性的保护，而不仅仅是意图。

图 3：对航空航天级钛合金进行 5 轴 CNC 加工，以便按时交付定制航空航天零件。

LS制造航空航天：紧急、艰难、重型发动机钛合金安装支架项目

在航空航天行业，利润微薄，而且期限紧迫；因此，在关键任务组件的极端期限内完成任务是任何企业绩效的最终证明。在这个LS Manufacturing航空航天案例中，我们将说明我们如何应对钛发动机支架的关键而紧迫的问题，从而证明我们通过我们的快速周转加工服务在压力下执行的能力：

客户挑战

世界领先的发动机原始设备制造商 (OEM) 公司之一面临着一个关键问题，其TC4 钛发动机安装支架 由于应力集中问题在高循环疲劳测试中过早失效。该零件的制造必须达到±0.025mm的临界公差。之前的供应商无法在3周的最后期限内为其客户生产这些高度完整性的关键组件。

LS 制造解决方案

我们引入了快速响应的特殊方法。在72 小时的时间内，根据有限元分析的结果，通过协作开发了拓扑重新设计。该解决方案需要高刚性五轴加工，以确保对形状复杂的重新设计零件进行高速硬铣削。粗加工过程完成后，引入低温应力消除过程作为解决方案的一部分。通过5轴精密加工工艺以及在机探测确保了过程质量保证，确保了新设计意图的完美实现。

结果和价值

我们能够在 18 天内交付所有 5 个重新设计的支架，这比客户要求我们紧急响应的时间快了 40%。交付的零件显示出疲劳寿命性能，超过原始零件规格的200%。这确保了客户的原型测试一次性完成，节省了8周的关键路径时间，这很好地验证了我们作为单一实体的方法的有效性。

这个案例还提醒我们，LS Manufacturing 在先进分析和快速高精度 5 轴制造方面发挥了特殊的协同作用。我们的专长是解决供应链中高度复杂、易熔断的问题，并通过5轴过程验证和数字集成将危机转化为项目加速和技术成功的机会。

在紧迫的期限内面临关键的、高风险的钛合金组件挑战？ 联系我们以部署我们的快速响应工程和制造解决方案。

为什么航空航天级钛合金的加工需要额外的认证和过程控制？

在航空航天钛合金加工中，虽然零件的几何形状正确是一项要求，但极端条件下性能方面的内在完整性成为首要要求。这需要在此类零件的制造中建立可验证和受控的生态系统，远远超出传统加工领域，进入特殊工艺、材料认证甚至零件无损验证领域。 这正是 LS 制造流程作为解决这一关键要求的方法：

经过认证的材料来源和验证

• 完全可追溯性：​ 从工厂炉次到成品的完全可追溯性。
• 来料认证：​ 所有材料均经过 AMS 规格认证，并按要求提供化学和机械性能。

经过认可的特殊流程执行

1. Nadcap 特殊工艺控制：​ 热处理和无损检测等关键特殊工艺均按照非常严格且经过 Nadcap 认可的特殊工艺执行。
2. 特定参数的工作说明：​ 所有特殊工艺均经过认证并提供工作说明，以确保所有工艺的冶金一致性。

嵌入式进程内质量保证

• 5 轴精密加工：​ 执行精密 5 轴加工流程来创建零件几何形状，然后进行过程中检查。
• 强制 NDE 集成：​ 荧光渗透检测是五轴加工完成之后的强制特殊工艺。

数字合规性和数据完整性

1. 不可变的电子 DHR：​ MES 系统中维护流程中所有步骤的完整数字记录，从而提高合规流程的透明度。
2. 安全的客户端数据访问：​ 可通过客户端门户实时获取流程数据和证书，提供无缝的审计准备。

这种过程可靠性，在零件中得到认证，不仅是零件，也是过程，提供完全可追溯性，并且Nadcap特殊过程集成到5轴过程中验证流程，将制造过程中的复杂性转化为可供审核的数据包，为 OEM 提供资格风险消除，确保钛制成的零件经过验证可用于飞行并准备好包含在产品中。

图 4：以透明的价格加工用于航空航天应用的高公差钛合金涡轮叶片。

如何评估五轴钛合金加工供应商的真实技术深度？

为5 轴钛合金部件选择合作伙伴的过程需要深入分析合作伙伴的基础工程复杂性，而不是他们工具包中的内容。底层合作伙伴技术深度评估基于他们如何将逻辑、解决问题和验证作为一个过程。这是如何选择钛加工供应商的框架：

这种严格评估的方法将范式从规范转变为有根据的专业知识。 通过要求闭环流程控制和数据驱动决策的证据，您可以与能够减轻您的技术和调度风险的公司合作。在 LS Manufacturing，我们采用同样严格的评估方法，以确保我们的复杂 5 轴工作解决方案建立在流程实证验证和透明技术协作的基础上。

为什么高端领域选择LS制造意味着选择总体风险最低？

在航空航天关键任务组件领域，故障是根据风险来衡量的：技术风险、成本风险或时间风险。 为什么选择LS Manufacturing？我们通过从源头严格消除这些成本来设计确定性，使复杂的项目结果可预测。我们天生就是您的低风险制造合作伙伴：

通过预测工程消除技术风险

我们对所有复杂的 5 轴工作采用先进的工艺仿真，包括用于加工引起的应力和变形分析的有限元分析 (FEA)。通过在切割金属之前在虚拟环境中验证所有操作，我们可以消除潜在的问题，例如刀具偏转、颤振或热变形。通过这样做，我们可以确保第一篇文章的成功，消除成本高昂的返工迭代，同时确保零件从第一次迭代开始就按预期工作。

通过透明的成本管理确保商业确定性

我们根据精密 5 轴制造流程的详细计划为所有服务提供固定报价。 我们利用加工工艺和时间研究方面的专业知识来避免隐性成本，包括所有后处理、检查和认证要求。通过这样做，我们可以为您提供可预测的总拥有成本，消除代价高昂的超支，同时从一开始就为您的项目准确规划财务状况。

通过数字集成供应链确保交付

我们专有的制造执行系统 (MES) 让我们能够实时了解从原材料采购到检验的每个生产阶段。这使我们能够主动实时降低生产计划延迟的风险。除此之外，还有5轴加工效率和航空航天用认证材料的库存缓冲库存，这将以前可变的生产时间表转变为可预测的交付承诺。

这代表了整体解决方案提供商定义的本质。我们有效管理高价值制造的所有复杂风险因素，从而使我们的客户能够专注于设计和创新。 By incorporating predictability in every phase of production, from predictive engineering to total cost transparency and digital program management, LS Manufacturing is able to deliver the ultimate value to its clients: not just a part, but progress and freedom from operational uncertainty itself.

常见问题解答

1. 5 轴钛合金加工的最小起订量 (MOQ) 和典型交货时间是多少？

We also support single-piece prototyping with no MOQ limit. The usual lead time: 2-3 weeks for simple parts, 4-6 weeks for moderately complex parts, and 6-8 weeks for highly complex parts, starting from the drawing freeze date.审核流程后将提出更准确的交付计划。

2.您通常可以保证钛合金零件达到什么精度？

For common titanium alloy materials such as Ti-6Al-4V, the precision level we typically guarantee includes: dimensional tolerances of ±0.05mm, form and position tolerances of 0.03-0.05mm, and surface roughness Ra of 0.8-1.6μm.

3.报价的有效期是多久？中途价格会变吗？

The quote based on stable design drawings is only valid for 30 days.仅当您以书面形式请求并确认工程变更通知 (ECN) 时，我们才会调整价格。

4.您如何保护我们的设计知识产权 (IP)？

我们制定了严格的保密协议，也称为保密协议 (NDA)。我们将项目文档存储在加密服务器上，并且对生产区域的访问受到限制。项目完成后，我们可以根据要求销毁或返还所有相关数据。

5.你们提供从机械加工到表面处理（例如阳极氧化、喷砂）的一站式服务吗？

Yes, we can include all subsequent process steps, such as special processes like micro-arc oxidation, so that we can offer finished parts to you, making your supply chain management much easier.

6.到货检查发现问题怎么办？

我们进行严格的出货检验工作。如果我们确认确实是我们制造责任造成的，我们将承担所有返工费用、更换费用和物流费用。

7.您支持哪些行业标准和材料规范？

We are familiar with AMS, ASTM, ISO, and GB standards. Our materials include different grades of Ti-6Al-4V, TC4, TC11, TA15, and so on.我们有能力提供满足航空航天和军事要求的材料和报告。

8.如何启动新项目并获取详细报价？

You may provide us with 3D model files in STEP format and 2D drawings in PDF format, indicating materials, quantities, key properties, and tolerances required. We will start analysis within 4 hours to provide you with a preliminary process plan and quotation.

摘要

In premium manufacturing services, selecting a 5-axis titanium alloy machining service provider is more than just comparing machines or price. Rather, it requires evaluating a service provider’s ability to address technical complexities, transparency, and total process solutions for on-time results.真正的价值在于拥有一个服务提供商，他可以成为您的工程合作伙伴，通过消除风险来实现关键组件制造的成功。

If you need a 5-axis titanium alloy parts manufacturing service provider who can offer you absolute certainty in technology, cost, and delivery, our expert team at LS Manufacturing is here for you! Upload your part drawings now and receive a Technical Business Assessment Briefing within 4 hours, including Manufacturability Analysis, Transparent Cost Breakdown, and Preliminary Project Timeline.我们将以专业的方式开始与您对话。

停止在关键的钛合金部件上赌博。通过我们精心设计的 5 轴解决方案确保透明的成本并保证交付。
