五轴汽车制造：通往卓越效率、轻量化和电动汽车创新之路

五轴汽车制造技术在轻量化和电气化这两大相互矛盾的挑战之间找到了关键的平衡点。因此，更复杂、更集成化的零部件可以在一台机器上高效制造，从而克服传统制造方法带来的挑战。这对于提升电动汽车的续航里程和汽车的整体行驶效率至关重要。

其关键优势在于，它克服了传统三轴加工的低效之处，能够在一次加工中实现复杂几何形状的高精度加工，几乎不会产生累积误差，也不会像以往那样造成多工位夹具加工带来的材料浪费。这项技术正是下一代电动和燃油汽车所需复杂高性能零部件生产的关键所在。

五轴汽车制造全文快速参考表

LS Manufacturing凭借其在五轴加工领域的优势，为客户在轻量化和电气化转型过程中面临的制造挑战提供关键解决方案。公司通过提供集成零件制造领域的解决方案，以高效、精准的方式应对这些制造难题。

为何信赖本指南？来自 LS 制造专家的实践经验

我们的知识基于实践经验而非理论知识。在本案例研究中，LS Manufacturing公司每天的任务并不轻松。例如，他们需要加工用于汽车零部件（如车身和蓄电池）的高强度合金。根据美国表面处理协会（NASF）关于加工零件表面完整性要求的指导方针，这些规范相当严格。

具体而言，我们公司拥有在特定应用领域经过验证的专业知识。这是因为公司致力于生产对强度要求极高的零部件，这些零部件将用于各种应用场合，例如电机驱动系统。其精度按照国际航空航天质量组织(IAQG)制定的质量标准进行衡量。

每一条建议都源于当前生产的实际经验。无论是优化铝铸件的刀具运动，还是加工钛材料，这些知识都是在功能性零件的生产过程中艰苦卓绝地积累而成的。而这一切的根基，则是我们为实现五轴汽车制造的现实目标，在质量和效率方面所付出的日常努力的结晶。

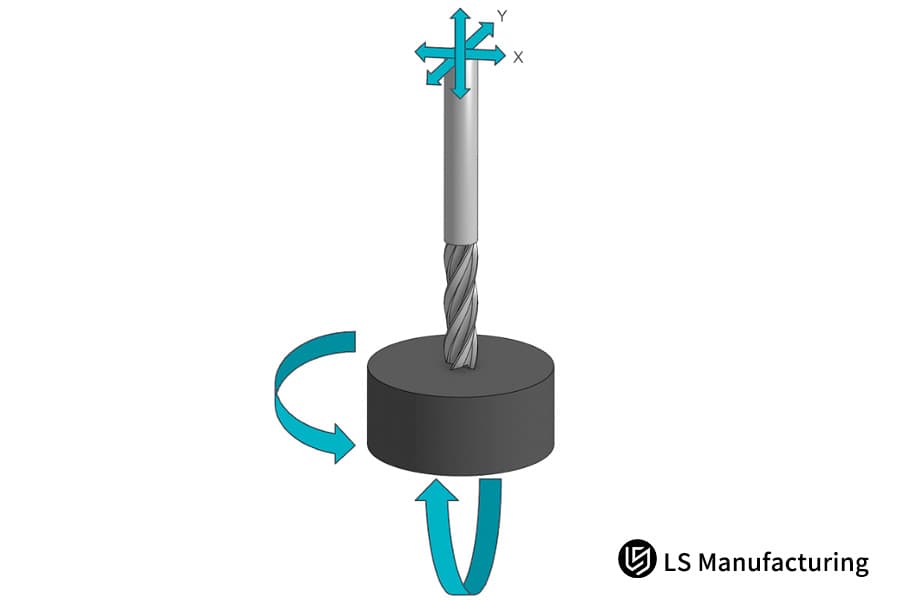

图 1：LS Manufacturing 利用五轴铣削技术先进制造复杂的汽车零部件

五轴加工如何实现一次装夹完成汽车零部件生产？

本文档详细介绍了五轴汽车制造技术的实施，旨在解决 在一次装夹中加工复杂、高精度五轴零件这一核心挑战。该方案消除了多次装夹造成的累积误差，实现了前所未有的精度和效率提升。技术方案如下：

• 统一基准建立与工艺整合：最大的挑战在于如何整合多个加工步骤。解决方案是为铸件的后续加工建立一个通用坐标系。这样，所有其他加工路径都可以基于这一个工件坐标系进行计算，从而在五轴汽车制造中心上，无需重新夹紧即可在一个加工步骤中加工出所有重要表面，并有效防止错位。
• 动态刀具定向与碰撞避免：在加工深孔和斜孔时，Agozar 需要进行五轴精确加工。本项目采用 CAM 软件编程来确定最佳加工位置，从而可以在加工过程中旋转刀具，使其保持在最佳切削位置。Agozar在虚拟环境中进行了全面的碰撞检测，确保在加工过程中不会发生碰撞，从而保证最终成型形状的准确性。
• 自适应加工与过程内验证：为确保加工零件的质量，系统集成了机内探测程序。该程序能够检测基准面上的关键点，并补偿粗加工后毛坯尺寸的任何偏差。这样，即可在加工过程中检查孔上的关键点，以便在最终加工前进行修正，从而实现±0.025mm的最终位置公差。
• 集成刀具管理与高效铣削：我们还在机床刀库中引入了高压冷却液和刀具顺序策略。这有助于提高深腔加工的稳定性，并实现均匀切屑负荷下的高效铣削，从而将加工周期缩短了40% ，并显著提高了刀具寿命。

本案例全面展现了技术实施的方方面面，远不止于机器的拥有。它还体现了在工艺改造、CAM编程优化以及过程质量控制方面的高超技能，并成功克服了生产过程中遇到的各种实际限制。该案例为通过工程化的五轴加工解决方案，在复杂零件加工中实现整体效率提升和极高精度树立了竞争标杆。

在新能源汽车时代，汽车数控加工面临哪些技术挑战？

向新能源汽车的转型给汽车数控加工带来了前所未有的技术挑战。例如，大型电池托盘和深腔电机等大型部件对宏观尺度的精度要求极高。以下报告介绍了针对这些制造工艺独特难题的解决方案：

克服大画幅失真以实现宏观精度

尽管需要考虑热变形和夹紧变形，但仍需加工尺寸为2000x1500mm 的电池托盘，使其平面度达到0.1mm或更高。所提出的加工方法将包括一个夹具系统，该系统能够实现夹紧力的均匀分布。重点在于粗加工阶段的正确加工顺序，以及精加工阶段的热平衡保持。

利用高D:R刀具实现稳定的深腔加工

这是因为电机壳体的深度与直径之比为5:1，给刀具偏转和排屑带来了极大的困难。为此，我们采用了一种先进的加长刀具，该刀具带有冷却液排出通道。在加工方面，我们采用了均衡的摆线切削模式，并结合适当的切削深度，以确保刀具夹持和排屑所需的高压都能获得良好的径向力。

集成体积补偿以实现单次安装精度

在配备1.5米旋转工作台的五轴机床上，使用单个夹具加工如此庞大且复杂的零件时，必须对数控机床本身进行几何误差补偿。这一过程是通过使用激光跟踪仪进行体积精度校准来实现的，该校准会记录整个工作区域。此功能将用于对数控机床进行几何误差补偿。

该方法论表明，用于新能源汽车的先进汽车数控加工需要超越标准能力的工程化工艺解决方案。它提供了一套具有竞争力的技术方案，重点关注变形控制、动态刀具管理和系统级精度补偿，以解决规模、复杂性和精度方面的具体技术挑战。

如何通过五轴加工实现轻量化汽车零部件的突破？

制造先进轻量化汽车零部件（例如拓扑优化电池外壳）的难点在于如何在不产生变形的情况下加工关键特征，而变形又会影响零部件的质量。解决这一问题的方案在于应用以下技术的结合：

1. 利用预测性加工仿真减轻薄壁变形：厚度为1.2 毫米的壁体极易发生变形。为了克服这一问题，我们选择通过有限元分析进行加工仿真。通过仿真，我们可以预测力值，进而预测变形，从而改进加工仿真，确保将公差控制在±0.1 毫米以内。
2. 将拓扑优化转化为稳定的加工流程：通过拓扑优化形成的形状具有有机结构，难以夹具固定和加工。我们的解决方案将整个加工过程分为多个阶段。首先，加工出一个具有等量余料的半成品，该半成品在决定零件稳定性方面发挥着重要作用。轮廓加工的最后一步是同时进行径向啮合铣削和逆铣，以产生等力切削，从而确保壁面的完整性。
3. 集成自适应刀具路径进行尺寸补偿：尽管经过模拟，应力仍会引入一些偏差。我们的工艺流程中采用了一台带有闭环的自适应机床。半精加工后，我们会通过机内测头检查关键尺寸。因此，我们可以生成最终精加工刀具路径，以校正回弹和漂移，从而确保变形不超过 0.05 毫米。

与传统的五轴加工工艺不同，本方法中预测有限元分析、工艺排序和补偿技术之间存在着密切的联系。成熟的技术基础使得高效生产轻量化汽车零部件成为可能，这些零部件在控制制造工艺变量方面具有复杂性，并通过拓扑优化实现最佳减重和刚度释放。

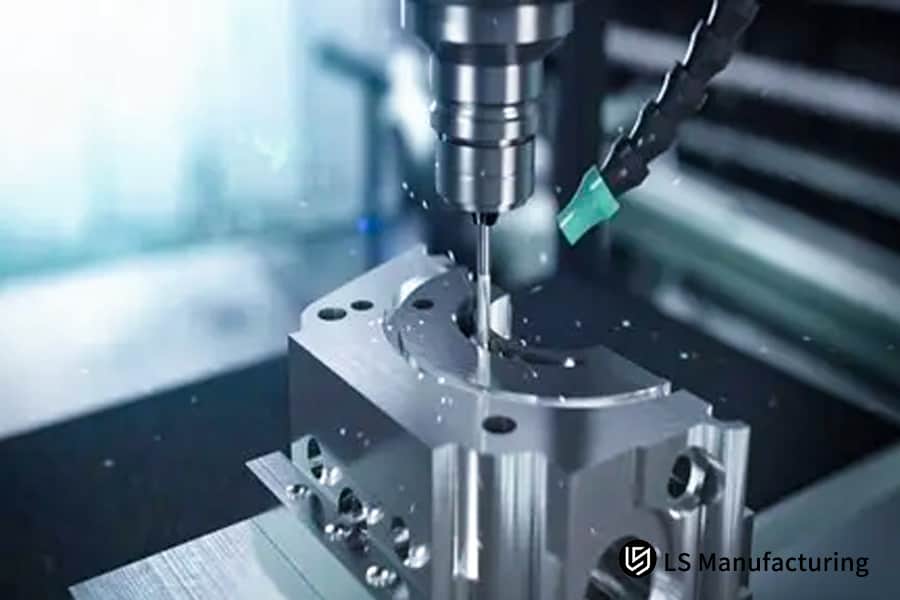

图 2：LS Manufacturing 公司高精度生产电动汽车精密零部件

电动汽车关键部件需要哪些五轴加工工艺？

电动汽车零部件制造对精度和热稳定性要求很高。以下方法可以消除使用五轴加工中心进行关键特殊工艺加工和质量控制时遇到的挑战：可用于确保电机密封性和减速器壳体尺寸的准确性：

保证发动机壳体冷却液密封完整性

最困难的部分在于确保密封件的密封性，尤其是在内部存在大量水套区域的情况下。为了解决这个问题，我们决定采用五轴联动的方式，一次性完成关键密封区域的加工，避免任何接缝。此外，我们还采用了过程检测，在工件脱模前一次性检测其平面度，确保精度≤0.01mm 。

保持减速器超精确的孔径几何形状

在处理减速器壳体轴承孔时，由于要求圆柱度小于0.008mm ，热变形是造成孔径偏差的主要原因。减速器加工在温度控制在20℃±1℃的环境下进行。加工完成后，进行热稳定处理。只有在工件温度稳定后，才能对孔进行最终精加工。

确保批量生产的工艺稳定性

为了实现99.5%的平均一次合格率，我们在每台机床上都实施了闭环实时补偿系统。这样，加工完成后，三坐标测量机（CMM）的数据可以反馈给机床，从而根据刀具磨损/温度差异调整机床参数。

在精密五轴加工、环境试验箱和计量技术的集成中，我们展现出高度的精细化水平。这些技术不再被视为彼此独立、按部就班的流程，而是被视为一个整体系统的一部分。我们正是凭借这种数据驱动的方式，专注于满足大批量高质量电动汽车零部件制造对特定精度和严格公差的要求。

如何通过五轴技术优化高效汽车制造的生产周期？

在追求高效汽车制造的过程中，优化生产周期至关重要。本技术报告概述了现代五轴加工中心的应用对变速箱壳体等复杂零部件生产的影响。本技术文件仅供技术人员参考。

数据已证实，将五轴加工工艺流程与精密工艺优化相结合，对缩短生产周期具有决定性影响。该策略的应用在于将多角度特性整合于同一设置中，并利用参数优化确保主轴负载率不超过80%，从而显著提高刀具/机床的使用寿命。报告最后提供了可靠的技术信息。

精密汽车加工如何确保微米级的精度和稳定性？

精密汽车加工需要微米级的精度。本报告探讨了一种确保加工稳定性的方法，并深入研究了相关方法和条件。报告提供了可用于实现稳定性和制定决策的技术信息。

为保证微米级精度，需要一个集成系统。在结果稳定性保证方面，必须根据上述标准定期进行指定的激光和球杆校准，并满足环境因素的特定输入数据要求。本技术报告为高价值精密汽车加工工艺提供了一种技术解决方案。

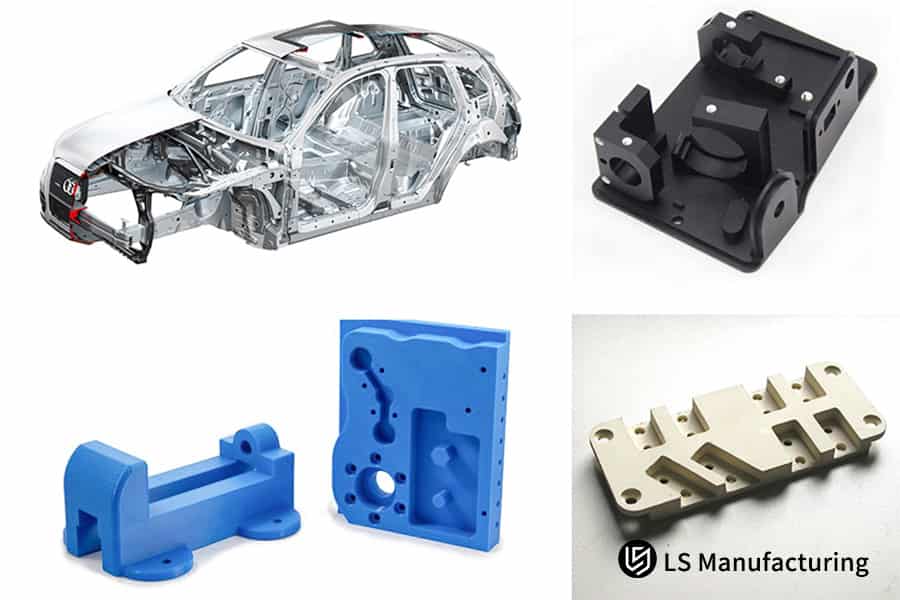

图 3：LS Manufacturing 公司采用多轴计算机控制加工技术制造的精密汽车零部件

复杂汽车零件的五轴加工需要哪些特殊技术？

成功实现复杂零件的五轴加工必须积极应对刀具干涉、稳定性以及几何可达性等问题。这些都是当前标准编程方法尚未解决的重要技术要求：

通过数字孪生验证消除碰撞风险

刀柄、主轴和工件是碰撞事故中的关键问题区域。VERICUT软件提供机床、夹具和工件的数字孪生模型。它模拟整个数控程序，并在软件中自动进行干涉检测，从而允许离线修改程序路径和刀柄。

通过优化工具轴控制实现访问

对于复杂形状的加工，需要动态改变切削刀具的方向。本文探讨了在CAM系统中利用轴矢量控制来控制切削刀具的思路。该思路能够动态改变切削刀具的位置，使其切削角度保持在最佳位置，避免碰撞，并避开工件的所有特征。

利用工程化工具策略确保稳定性

当我们考虑使用大尺寸薄刃刀具时，会发现刀具偏转和颤纹问题可能会对切削质量和精度构成挑战。然而，使用长刃刀具和合理的加工路径至关重要。为了进行分析，我们采用高长径比刀具和摆线加工，并结合高效加工方法。

这种方法表明，可靠地对复杂零件进行五轴加工的关键在于采用先发制人、数字化优先的工作流程。其核心竞争力在于整合运动学仿真以避免碰撞、精确的刀具轴编程以及针对特定应用的刀具路径策略，从而降低高价值、复杂零件加工的风险，并将复杂的技术要求转化为可预测的结果。

先进汽车制造如何实现智能升级？

向先进汽车制造的转型需要从被动应对转向主动预测。从概念上讲，利用机器数据进行预测性操作以优化运营，才是当前挑战的关键所在。这涉及数据驱动的智能升级过程中的以下步骤：

建立完善的数据采集基础设施

该基金会正在关键机床周围部署物联网传感器网络。这些传感器经过校准，用于测量与机床相关的运行参数。来自机床的运行参数通过高速网络传输到中央工业物联网（IIoT）平台，从而生成完整的数字指纹。

开发关键消耗品预测模型

刀具故障会导致停机。我们首先基于与刀具实际磨损数据相关的传感器数据建立历史数据。在此基础上，我们根据某些模式（例如振动水平）制定了一种基于机器学习技术的算法，该算法能够以≥85%的准确率预测刀具的剩余寿命，从而实现无需停机即可进行刀具的预防性更换，这已成为一项常规操作。

通过分析优化整体设备效率

为了使OEE发挥最大价值，我们在制造执行系统中集成了机器信息、运行时间、周期时间和停机原因。这使得系统的分析部分能够了解效率损失的原因，而效率损失的典型原因是设置时间过长和停机时间过长但损失值较小。本节旨在最大限度地提高OEE的预测性维护活动和改进措施，使其效率达到85% 。

这一愿景描绘了实现智能升级所需技术的未来发展方向。它涵盖了利用传感器构建数据层、运用预测分析识别主要故障模式，以及利用整体设备效率分析等技术。它为实现预测性、数据驱动的制造状态提供了蓝图，超越了基本的连接性，旨在解决先进汽车制造中切实存在的可用性和性能挑战。

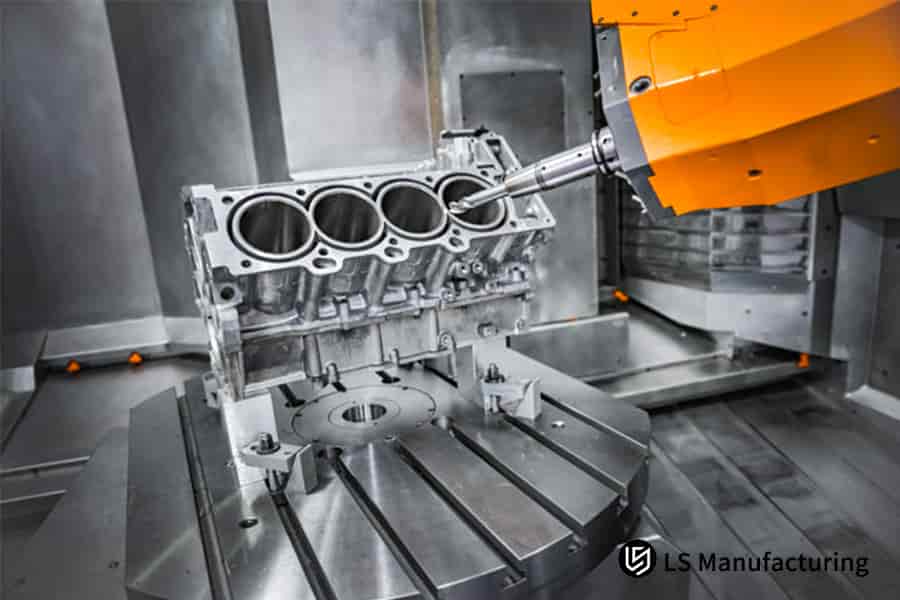

图 4：LS Manufacturing 利用五轴计算机加工快速生产汽车零部件

精密汽车零部件制造商需要哪些核心能力？

精密汽车零部件制造商需要具备微米级精度的测量能力。这本身就涉及到车间层面的规划和可追溯性整合。以下概述了关键的核心能力及其实现方式：

前期投入质量和工艺开发

为了降低下游活动的风险，我们采用先进产品质量策划（APQP）原则，目标是在项目中提前30%推出产品。这通过并行工程研讨会、关键部件特性分析、失效分析和控制计划制定等原则来实现。

实施实时过程验证

对成品进行简单的检验是不够的。我们使用接触式传感器结合激光系统，在加工线上对在制品进行检查，从而完成技术循环。这形成了一个闭环流程，任何超出规定控制限值的偏差都必须进行机器调整/停机，因为不允许生产不合格产品。

实现全批次可追溯性以进行根本原因分析

快速隔离是指检测到不合格项。通过使用电子追溯系统实现快速隔离或控制，该系统为每个组件分配一个ID，从而将所有与制造相关的信息（例如，材料批次、机器参数、检验、操作员等）与该特定ID关联起来，以便快速隔离该批次并进行根本原因分析。

这些活动相互交织，共同构成了精密汽车零部件制造商应遵循的一套现代化质量管理工具。这种能力并非体现在机加工车间的设备上，而是体现在APQP的质量保证、SPC的实时控制以及数字化可追溯性等方面。

LS制造新能源汽车领域：电池托盘一体化加工项目

在新能源汽车领域，多级加工方法一直是主流，而加工大型铝制电池外壳时，如何确保其密封性和精度是最大的难题之一。以下将介绍机械制造商LS Manufacturing如何通过开发多轴加工解决方案来克服生产瓶颈：

客户挑战

客户电池托盘的密封表面采用6000系列铝材制成，其平整度要求≤0.1mm 。此外，如上所述，工艺设置前六个步骤的累计误差为0.3mm ，表明系统存在5%的泄漏。而且， 8小时的生产周期表明生产过程已进入瓶颈阶段，因此，每年5万台的生产计划面临风险。

LS制造解决方案

在本案例中，我们基于集成制造理念构建了整个生产系统，该系统采用五轴龙门加工中心和自主研发的单次装夹夹具，从而能够在一次装夹操作中完成所有密封表面、螺纹孔和冷却通道的加工。我们采用了高速加工方法，主轴转速为12000 rpm ，进给速度为15 m/min 。

结果与价值

因此，密封表面的平整度达到0.08毫米，泄漏率降低了0.1% 。生产周期缩短至4.5小时，从而实现了年产5万件的目标。这也确保了100%无需离线泄漏测试和返工，从而保证了客户对精密制造产品的满意，顺利完成了产能爬坡。

这个案例证明了LS Manufacturing具备提供五轴加工解决方案的能力和实力，能够应对特定的高价值制造挑战。通过从低效的加工流程转型为单次装夹加工解决方案，LS Manufacturing树立了大型电动汽车零部件生产领域的新标杆。

如果您希望在一次装夹中实现汽车零部件的高精度加工，请立即联系我们，我们将对您的需求进行专业评估。

常见问题解答

1. 在汽车生产中，五轴加工相比三轴加工有哪些优势？

五轴加工中心的加工工艺能够同时加工复杂曲面，并能缩短夹紧时间、提高加工精度，可用于新能源汽车轻量化零件的加工。

2. 如何保证汽车零部件大规模生产的一致性？

通过应用 SPC 技术，当关键参数高于CPK = 1.67时，通过校准设备来保证批次的质量。

3. 什么是新能源汽车零部件加工？

它们必须具有良好的密封性，并且必须设计得轻巧且散热性能优异，以满足高精度加工的要求。

4. 五轴机床的投资回报期是多久？

在大规模生产中，汽车零部件的整体生产周期通常为12至18个月。具体时间可能因所生产的汽车零部件而异。

5. 如何控制薄壁零件加工过程中的变形？

通过应用对称加工程序、优化切削参数、控制切削力和热变形，使变形值始终保持在0.1mm 。

6. 我需要做什么才能获得汽车行业的认证？

根据IATF 16949标准对系统进行认证，并对相关产品进行性能测试，是强制性的。

7. 五轴编程中应该使用哪些特殊技术？

它需要对刀具轴矢量进行优化、碰撞检测和加工策略优化，并且需要专门的CAM软件。

8. 如何评价供应商的五轴加工能力？

此外，任何新的资源都必须考虑设备的准确性、工艺经验和质量体系；唯一能够测试其能力的方法就是试加工。

概括

这一切都是因为五轴加工技术实际上给汽车行业带来了革命性的创新，尤其是在轻量化和电动汽车领域。而这一切都是通过技术创新实现的。
