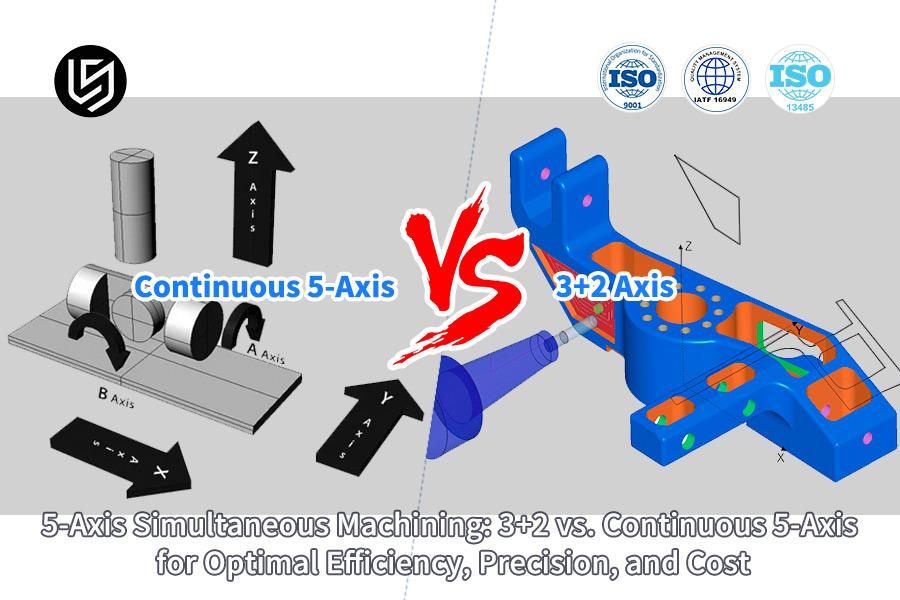

5轴联动加工在处理复杂轮廓方面是最先进的；然而，由于成本增加和工艺规划的复杂性，它未能得到接受。如今，大多数现有制造企业都面临着在高效的5 轴加工方法和经济可行的3+2 分度加工方法之间做出选择的挑战。这通常导致机器的无效使用率低于30%或产品不符合精度标准。
根本问题是规格表相对于具有指标的决策模型的复杂性。传统的决策方法没有考虑重要的动态因素，例如真实扭矩曲线和热精度图。我们的系统通过利用包含超过2000 个复杂组件的专有数据库解决了这个问题，旨在开发具有指标的决策模型，以确保能力与生产场景中的一组特定需求和成本之间的精确关联。
5 轴联动加工：快速参考指南
| 部分 | 核心内容 |
| 困境 | 生成复杂的表面会呈现出周长：经济但受限的3+2 索引，而不是一次性索引精密5轴同步加工，如果选择影响利用率低于30% 。 |
| 根本原因 | 选择是不改变的规格表的函数。没有可测量的模型。诸如工艺匹配、扭矩和热精度等非常重要的动态参数不适用。 |
| 我们的解决方案 | 我们提供的是一个数据驱动的选择系统，基于超过2,000 个复杂零件的数据库，具有计算的加工扭矩曲线和精确热图，将加工要求与准确的技术规范联系起来。 |
| 技术比较 | 3+2 加工：适用于包含复杂性的多面模型。 5 轴联动：高度复杂的连续模型所需。 |
| 决策框架 | 过程： 1. 确定零件的几何形状和公差。 2. 分析切削路径和负载。 3. 与机器的动力学和热特性相协调，即使在实际加工过程中也能实现精确切割。 |
| 结果与影响 | 促进与投资相关的明智和最佳决策。最大化与基于能力制造的机器/组件相关的资源利用率。 |
我们将解决当前之间巨大的成本差异 5轴熔模铸造和生产。我们的创新将不再需要猜测，因此我们还将考虑您的组件和流程，以确定最适合您的组件和流程，以确保我们能够提供您所需要的：精度和生产力，但不浪费。
为什么相信本指南？ LS制造专家的实践经验
如今，互联网上存在数以千计的有关5轴数控加工。事实上，这篇文章是由参与这一特定活动的个人（而不是了解该活动的个人）编写的少数文本之一。我们的知识，无论经验多么丰富，都必须从他那里汲取。
这些都是基于超过 50,000 次成功的复杂组件生产运行。我们为航空航天业提供叶轮，该行业需要切削工具精确且连续的运动，我们还为医疗设备外壳提供表面光洁度需要完美的外壳。所有这一切都是达到目的的手段，是一个发展我们各方面能力的过程，从纠正热漂移到使用 PCD 工具。
为了保证我们的程序和方法，我们将重点确保我们的程序和方法符合可靠来源（例如，美国生产和库存控制协会（APICS） ，以及TWI全球，关于卓越的业务和技术能力。如上所述，我们对现实制造标准和经验的热情和经验，在很大程度上确保您在本网站上寻求的建议是正确的，从而可以作为帮助您成功的指导。
图 1：高级5轴加工工艺LS Manufacturing 精确执行
5 轴联动加工如何重新定义复杂零件制造的效率？
5 轴联动加工超越了限制，可以完成 5轴复杂零件制造在一种设置中。然而，它的主要优势并不在于它能够同时在多个轴上进行加工，而是在于它能够解决多步骤过程中系统效率低下和缺乏准确性的问题。
- 消除设置引起的误差：虽然误差问题主要集中在装夹过程中累积的误差，但叶盘精加工过程必须通过五轴联动加工工艺来完成，试图在一次装夹过程中加工叶盘的所有表面，从而在加工过程中不会出现任何对准叶盘的误差，因为轮廓必须在0.025mm的给定公差范围内精确。
- 优化动态刀具啮合：真正的效率优化在于保持理想的切削条件。我们对刀具矢量进行编程，以保持刀具的有效直径啮合，防止刀尖接触不良。该技术可稳定切削力，直接改善机器上的表面光洁度，并延长刀具寿命，从而同时减少加工时间和每个零件的成本。
- 最小化非切割运动：在空气切割中可以观察到效率低下，其中多次切割占了具有大量特征和壁太短的零件的总路径长度的很大一部分。专有的 CAM 编程通过一步计算最佳路径来大幅减少快速和重复，从而减少快速和重复等非切削移动，可减少尽可能多的移动
- 确保负载下的稳定性：克服这一挑战的基本方法是确保复杂动态运动的高精度。在加工之前进行模拟，以便对切割过程中的机器运动学和负载进行建模，从而克服这些困难。这确保了高速运动能够提供预期的精度，从而使复杂零件制造的效率增益既真实又可靠。
该白皮书将提供确保成功执行5 轴联动加工的策略指南。我们的竞争优势集中在编程策略、刀具物理和机器动力学之间的技术集成，力求在使用先进机械时不断提供速度、质量和成本方面的最佳性能。
3+2和5轴加工的精度有什么区别？
之间的选择 3+2 与连续 5 轴加工显着影响复杂部件可达到的精度。这种精度比较源于它们运动控制原理的根本差异。本文档提供了数据驱动的分析来指导选择过程，超越理论规范，转向可衡量的性能结果。
| 方面 | 3+2索引加工 | 连续 5 轴加工 |
| 核心原则 | 离散定位。使用在切割过程中锁定到位的高精度旋转工作台。 | 连续刀具路径插补。所有五个轴在 RTCP 控制下同时移动。 |
| 精度驱动器 | 旋转轴的能力和重复性低至0.001° 。 | 动态运动路径的准确性以及协调运动中体积误差的补偿。 |
| 典型应用 | 具有平面的多边棱柱形零件。 | 复杂的雕刻表面和带底切的深腔。 |
| 主要限制 | 由于工具方向固定，复杂 3D 轮廓的精度会降低。擅长2.5D 铣削。 | 性能取决于机器运动学和控制系统。 |
| 性能数据 | 当刀具倾斜角度超过30°时，轮廓误差与标称值相比将大幅增加。 | 保持一致的准确性；激光跟踪仪数据显示，在高角度下，误差降低至3+2的约 40% 。 |
必须仔细遵循最佳策略，首先检查零件中存在的最常见几何类型：多面棱柱形零件的3+2 索引，并强调设置完整性概念和 3D 曲面连续5轴以避免多面设置带来的准确性损失。总体策略取决于运动控制指南所描述的性能测量。
如何根据零件的几何特征科学选择五轴加工模式？
选择最优五轴策略是高价值制造的核心挑战。任意或凭经验选择会导致效率显着低下或精度不足。解决方案在于如何选择 5 轴加工的系统方法，将决策从直觉转变为对零件几何特征的量化分析。这种科学的选择过程直接将几何形状与最有效、最经济的加工模式联系起来：
几何分类：基础步骤
该过程的第一步涉及对象分析和故障分析。首先，有必要区分离散的平面几何形状（如模具嵌件的角度区域）和复杂形状的物体（如整体叶盘的翼型）。当然，这只有在正常项目中通过 CAD（计算机辅助设计）进行曲率分析才可行。
用决策矩阵进行量化
参考量化选择矩阵的使用来解决歧义。对于产品组件，其中pr伊斯兰主义特征占主导地位， 3+2分度加工被采纳。该加工的锁轴稳定方法保证了平面铣削加工中体积精度的高精度；因此，最佳的周期时间设计直接转化为实现每件15 分钟的目标。
强制连续运动以获得真正的 3D 轮廓
随着已确定的主要非棱柱表面的出现，连续 5 轴加工变得势在必行。支持连续 5 轴加工的物理原理是，为了在雕刻表面上实现切削矢量的最佳接合和控制，轴的同时插补是唯一可用的选择。这是为了一个表面光洁度给定规格，例如Ra 0.4μm 。
利用软件进行客观推荐
为了尽可能保持过程的客观性，并消除项目经理和制造工程师想要拥有的东西而不是他们能够完成的东西的任何个人需求或偏好，CAM 和曲率分析软件用于客观地确定组件中需要使用超过一定阈值的倾斜的几何区域。该软件将客观地推荐需要某些解决方案的几何复杂性区域。
该方法提供了一个直接的、可操作的框架如何选择五轴加工。与所有其他具有主观逻辑的过程相比，该过程提供的优势需要几何驱动的客观逻辑，消除了所有猜测，只留下一个决策树，制造商必须通过决策树做出有关将技术能力与零件所需的规格相匹配的决策，从而确保最佳的制造成本。
图 2：LS Manufacturing 的 Mikron 机床上的 5 轴切削操作
3+2定位加工在批量生产中具有哪些独特的成本优势？
尽管连续 5 轴加工提供无与伦比的灵活性， 3+2 加工在批量制造中提供决定性的经济效益。它适用于大批量生产源于固有的技术简化，可直接转化为更低的运营成本。该分析量化了成本优势，为其战略部署提供了明确的理由。
| 方面 | 对批量生产的影响 | 可衡量的成果 |
| 编程与设置 | 简化的固定角度编程。循环是标准化的2.5D 循环。 | 编程时间比复杂的5 轴循环快约 60% 。 |
| 工具磨损和寿命 | 锁定方向可防止振动。 | 避免进行断续切削，因为它可以在汽车模具测试中将刀具寿命延长20-30% 。 |
| 加工效率 | 在给定环境中以高 MRR 进行加工。 | 由于允许增加进给量，缩短了棱柱形部件表面的循环时间。 |
| 每单位成本 | 编程、夹具和周期时间的优化总成本。 | 与连续 5 轴加工合格零件几何形状相比，加工量减少高达45% 。 |
| 最佳批量大小 | 高设置效率分摊到许多相同的零件上。 | 通常为超过 500 单位的批次提供最大的投资回报率。 |
在组件以棱柱特征为主的情况下，使用 3+2加工进行批量生产将是理想的选择，因为该技术通过将控制逻辑简化为2.5D来获得成本优势，从而实现更稳定的切削，从而实现最长的刀具寿命并以更高的进给率进行加工。用于做出技术选择决策的数据驱动方法将进一步表明3+2 加工所提供的有效性和稳定性将降低成本。
连续五轴加工如何实现微米级精度和稳定性控制？
由于动力学、漂移和误差的影响造成潜在的阻碍，在连续 5 轴加工中达到微米级精度变得困难。因此，困难可能来自提供闭环过程的过程的实现，该闭环过程用于实现与稳定性控制相关的所有过程的反馈和预测。该流程进行以下实现：
通过直接反馈建立硬件基础
为了满足竞赛报告的标准，必须执行的第一步是在机器的线性轴上安装玻璃刻度。在机器轴上安装玻璃光栅尺后，分辨率高达0.0001mm 的轴位置反馈可用于 CNC 系统，并形成一个完整的闭环系统。
主动补偿热漂移
机床自然会产生热量，如果不加以监控，可能会导致极端程度的变形，从而威胁到精度的完全丧失。针对这一点，我们使用了许多现场温度传感器，这些传感器遵循结构上的关键点，fe通过算法调整轴以防止热漂移，编辑数据以进行实时补偿。因此，在这种主动补偿方案中可以将漂移保持在窄范围内，例如±0.005mm内。
校准动态运动精度
虽然它在固定的情况下确实是准确的，但在复杂的运动中却绝对不够精密。为此，我们通过使用激光跟踪仪在空间中为其整个操作区域建立误差图来执行体积精度校准。然后将完整的误差图加载到 CNC 机床中。在连续 5 轴加工过程中，控制器使用这些数据动态地预校正刀具路径，实时补偿固有的运动学误差。
使用过程控制指标验证稳定性
证据和结果验证能力。为了在统计过程控制的基础上显示这一点，定期测量关键零件的尺寸。这是我们实现稳定控制工艺的保证，例如航空叶轮72小时加工周期，尺寸保留0.015mm ，工艺能力大于1.67 。
本文件详细介绍了连续五轴加工中微米级精度所需的多层技术体系。基于利用计量和统计分析的力量进行验证的能力，本研究中使用的方法能够将机器理论转化为现实。
图 3：索引轴和同步轴的核心轴设置5轴操作由 LS 制造
如何量化 5 轴加工效率以评估投资回报率？
尽管事实证明高性能机器可以带来一定的好处，但很难确定这项投资的财务回报。通过传统的投资分析和回报确定方法很难确定财务方面的投资回报。本文档提供了一种结构化的、数据驱动的投资回报率评估方法，超越了理论效益，模拟了固定装置、劳动力和总吞吐量方面的切实节省。该模型解决了以下关键领域：
- 量化周期时间减少和吞吐量增益： 5 轴效率的主要杠杆是非增值时间的大幅减少。完成了过程分析，并确定了消除二次设置的减少量。例如，在航空支架中，从 3+2 到连续 5 轴的优化将处理和设置的总时间减少了65% ，并影响了系统吞吐量，而系统吞吐量是投资回报的基础。
- 建模通过夹具和工件夹具简化节省：我们在投资分析中考虑了夹具减少面积节省方面最关键但不太受重视的区域之一，以比较复杂性和所使用的专用夹具数量的影响。例如，在涡轮叶片领域，它从减少到如何将一个专用夹具变成一个五轴机与工具和夹具相关的编程可节省15% 。
- 计算对废品、返工和质量成本的影响：单一装夹加工过程中精度损失的影响对当前的质量成本具有重大影响。在给定的案例研究中已考虑了报废和返工价值。 5 轴加工直接减少了操作和设置误差，从而减少了与医疗植入物相关的特定案例的首次合格率达40%的缺陷。这本身就为价值流改进奠定了良好的基础。
- 进行全面的总拥有成本 (TCO) 比较：该框架为5 轴效率的ROI 评估提供了可靠的方法，通过所有成本驱动因素（从周期时间和工具到质量和吞吐量）的可量化模型改变了猜测，从而为高价值制造中的资本设备决策提供了自信的、数据驱动的投资分析。
这样，它提供了一种可靠的方法来实施投资回报率评估 5轴效率。事实上，它通过创建从质量到速度的所有成本驱动因素的模型来取代猜想，通过该模型，人们可以就高价值制造业的资本设备投资分析得出明确的、数据驱动的决策。
五轴加工精度和成本之间的平衡是什么？
为了获得所需的5轴精度，存在非线性成本平衡，随着精度达到零，该成本呈指数增长。根据收集的数据，从±0.02mm精度到±0.01mm精度的成本上升为80% ，目标是确定经济公差或恰到好处的公差，这将实现组件的任务功能，而不是在规格不好后投入大量资金。这是通过参与以下活动来实现的：
定义功能与审美公差
然后对公差要求的类型进行分类。在关键配对和空气动力学表面中，有必要获得高5轴精度，但对于非关键表面，有较大的公差余量。此外，装饰表面e 不存在特定要求。通过与验证类型相关的功能验证方法，可以得出结论，在功能方法中，不存在过度规范，因此，在与提供经济准确性解决方案场景相关的重要之处必须添加成本。
量化精度的指数成本
该成本曲线是使用以前项目的数据绘制的。这不是一个线性过程，而是精度每提高一步，替代方案之间的成本差距就会增加：更昂贵的机器到更复杂的套件，更长的周期到更先进的计量。例如，绘制±0.01mm的公差可能比绘制±0.05mm的公差需要长300% 的周期，这在考虑成本平衡测试时是至关重要的信息。
实施分层制造战略
在我们的组织中，我们使用多层系统。根据这些组件必须具有的公差级别对组件进行分类。在精度要求较高的情况下，可以使用热稳定性专用机器来完成该过程。该策略优化了整体设备效率（OEE），并防止超精密的高成本应用于所有工作，保持成本平衡。
通过过程测量和控制进行验证
为了使我们的结论完整，我们还包括统计过程控制或过程中探测。这确保了机器能够以设定的经济精度水平运行。它还使其无法在必须支付的精度或等级方面达到更高的准确性水平。
本报告提出了一种通过竞争洞察来确定经济真相并实现5 轴精度的最佳成本平衡的方法，这是一个从功能分析和建模到生产和控制的数据驱动过程，并确保每一微米的精度都能为组件带来好处。
五轴加工成本结构中有哪些经常被忽视的隐藏因素？
在考虑到5轴加工成本，当仅考虑初始资本投资时，会发生严格的财务低估。有一些至关重要的、经常被忽视的隐藏因素，包括专门的工具和复杂的维护，这些因素决定了实际的总拥有成本。本文提出了一种进行适当生命周期评估的结构化方法，该方法超越了购买价格，对整个财务参与进行了建模。该过程将考虑以下因素：
- 考虑专用刀具和工件夹具：通常， 3 轴刀具可能不够。 5 轴加工中的动态力和位置需要更平衡的刀具及其扩展。其价格可能会高出一倍。针对上述挑战，我们考虑并提供 5 轴加工所需的整套刀具。
- 考虑高级维护和校准：这需要在准确性方面达到很高的维护标准。激光干涉仪的校准和体积验证的维护费用每年估计为30,000 至 50,000 美元，但决不能因为微米精度而受到影响。维护和重新校准合同不会导致我们的模型出现计划外的预算崩溃。
- 熟练劳动力和专业培训的预算：对于五轴加工中心，在使用它时需要更高的技能。我们还会考虑40%合格的5 轴 CAM 程序员的成本以及此类加工中心的培训成本。它还将包括与此类加工中心的合格人力资源成本相关的启动成本以及与此类机器的使用寿命成本相关的启动成本。
- 能源消耗和设施要求建模： 5 轴机器需要更多动力。这适用于更快的旋转台或复杂的冷却。能源审计是我们生命周期评估的一部分。它还考虑了现有建筑物的改进，这可能涉及改进配电或特殊地基。这些都是至关重要但又看不见的因素，会产生巨大的影响。
该框架提供了一种对5 轴加工成本进行完整生命周期评估的方法。它通过系统地识别和量化主要隐藏因素（从工具和校准到熟练劳动力和公用事业）来实现现实的财务分析，确保投资决策基于总成本，而不仅仅是购买价格。
图 4：LS Manufacturing 探索 5 轴加工系统中的基本运动轴
LS Manufacturing航空航天事业部：发动机涡轮叶片5轴加工工艺优化项目
航空工业相关制造对旋翼主要部件的精度和质量要求特别高。针对这一点， LS制造相关的问题o 为航空发动机 OEM 进行流程优化，应对与涡轮叶片质量和效率相关的挑战。该问题陈述与设计一种转换策略有关，用于加工 718 英寸铬镍铁合金刀片，从 3+2 转变为卓越的连续加工工艺5轴加工。
客户挑战
客户的问题与 Inconel 718 涡轮叶片加工中的严重质量和效率问题有关。他们设置中当前的 3+2 索引加工工艺显示，不同机器设置的混合区域的见证线步距为0.03 毫米。其部件的疲劳寿命受到严重影响，因为它低于规定水平。而且，制作一个部件需要6个小时以上，效率低下。
LS制造解决方案
在我们的应用中，我们选择使用连续 5 轴联动加工在一套装置中完全加工翼型表面，以避免混合线。在镍合金车削加工中，我们采用摆线铣削并优化工艺参数，以最大程度地提高90 m/min的切削速度和0.2 mm的切削深度，从而获得最佳结果。在我们的应用中，我们选择在加工中积极进取并完全控制，通过完全消除任何与质量相关的加工问题和模具成本来充分利用 Inconel 718。
结果和价值
流程优化导致结果发生范式转变。最终刀片的精度提高到0.015毫米量级，表面光洁度Ra达到0.4微米。表面光洁度中的见证线变得不存在。加工周期时间缩短了58% 以上，每个零件的加工时间仅为 2.5 小时。再加上工艺优化带来的刀具寿命延长了3倍，每年节省费用超过200万元人民币，使客户的成长进程迅速加速。
在这个案例研究据透露， LS Manufacturing所应用的技能组合已用于克服某些具有挑战性的情况。然而，超越职责范围（涉及连续 5 轴加工的优化），我们有可能在与制造相关的挑战性航空航天任务中巩固自己的地位。
探索极限五轴精密制造，接受您的个性化技术评估，踏上高效生产转型之旅。
如何通过流程创新最大化五轴投资价值？
只需获得一个五轴加工中心不保证退货；它的巨大潜力往往没有得到充分利用。关键的挑战是将这种先进的硬件转化为可预测的高价值输出。本文件概述了一种专注于流程创新的方法，通过系统地将机器技术利用率从平均水平提高到75%以上来最大化投资价值：
- 通过先进刀具路径优化材料去除率 (MRR)：目前，我们正在采用尖端的计算机辅助制造技术来进行摆线铣削和剥皮铣削工艺。该技术保证切削刀具始终保持最佳切屑负载。对于结构铝制品，粗加工时的材料去除率优化为35 cm3/min超过40% 。
- 实施闭环过程中计量：为了最大限度地减少设置和检查的非切割时间，我们在机器上集成了接触式测头和激光工具。这样可以实现自动工件对准、刀具设置和过程中特征验证。该系统应用实时偏移，将检查时间转化为生产切削时间，并确保第一部分的正确性，这是技术利用的关键驱动力。
- 标准化知识以实现可重复的效率：我们将零件系列的优化流程（包括夹具、工具和经过验证的参数）捕获到数字工作指令中。这一流程创新减少了重复订单的编程和设置时间。它允许经验不足的操作员高效地运行复杂的作业，从而显着提高整体设备效率 (OEE)并保护投资价值。
该方法论提供了将五轴潜力转化为利润的蓝图。竞争洞察力是先进刀具路径、过程控制和知识标准化的集成——一个经过验证的系统，可提高技术利用率并确保主要资本投资价值快速、可靠的回报。
常见问题解答
1. 哪些零件可以用3+2加工？
多面体或空心系统零件、模架和盒形零件。精度±0.01mm ，表面光洁度Ra1.6μm 。
2. 连续五轴加工对CAM编程有何要求？
需要RTCP功能，避免碰撞ce 算法和平滑的刀具路径优化。编程时间比3+2模式增加40% ，但加工效率提高3倍。
3. 5轴设备的典型投资回报期是多少？
根据零件的复杂程度，一般为12-24个月。对于复杂曲面零件，由于效率优势，18个月内即可收回投资。
4. 如何判断企业是否需要将2轴机更换为5轴机？
In cases when the complexity of curved surfaces is above 30% of the volume of the product or when machining on a 3-axis machine , more than 3 clamping cycles are needed, hence an upgrade to a 5-axis system is required.
5. What is considered to be the greatest error contributor in 5-axis machining?
Spindle thermal expansion and angular errors. Laser calibration is required every 500 hours to control the overall error within 0.015mm .
6. Is it possible to achieve the same level of surface finishing with 3+2 machining as with continuous 5-axis machining?
Ra 0.8μm is obtained in the plane features, but there are marks from joints with a value of 0.02 - 0.05mm in free-form surfaces at the intersections.
7. How to control tool vibration in 5-axis machining?
The hydraulic tool holder of balance quality G2.5 and optimal speed-feed ratio can control the vibration within 5μm .
8. What sort of training would be needed for the new operators who would work on the machines with 5-axis capability?
The trainee has to understand the principles of RTCP, collision safety, and accuracy compensation in a hands-on practical training session of 2-3 months .
概括
Scientific selection and optimization through the 5轴加工技术can result in maximum efficiency and quality in the manufacture of complex components for enterprises. LS Manufacturing is an example of a company with a complete technical system and service experience. It provides competent manufacturing solutions for its customers.
Please feel free to contact the LS Manufacturing technical support team for customized 5-axis machining solutions or further process evaluation. We can evaluate your part geometry to produce a techno-commercial proposal for customized support from us, right from process feasibility to the final process validation.
Unlock the ultimate potential of complex contour manufacturing immediately. Click to get your customized 5-axis simultaneous machining solution.
