Услуги прецизионной лазерной резки: достижение допуска +/- 0,1 мм для OEM-производителей

Услуги точной лазерной резки Основываясь на знаниях о том, что такое лазерная резка, необходимо преодолеть важное узкое место OEM-производителей, связанное с соблюдением погрешности +/- 0,1 мм . Проблема заключается в повсеместном использовании стандартных волоконных лазеров без динамической регулировки импульса для таких металлов, как титановый сплав и нержавеющая сталь 316L, что приводит к тепловым искажениям из-за отсутствия регулировки в реальном времени.

Эта проблема решается за счет применения лазера мощностью 12 000 Вт , который использует высокочастотные цифровые импульсы для достижения допуска +/- 0,1 мм . Наше решение включает в себя комплексный процесс DFM и стратегию компенсации траектории, которая снижает тепловые повреждения реза на 40% и обеспечивает точность на протяжении всего процесса прототипирования и массового производства. Ниже представлен анализ этого решения, основанного на данных, для Проблемы прецизионной лазерной резки OEM .

Прецизионная лазерная резка: краткий справочник по допускам OEM

Мы решаем проблемы, связанные с соблюдением жестких допусков ±0,1 мм в деталях, вырезанных лазером для OEM-производства. Наш тщательно контролируемый процесс учитывает стабильность машин, различия в материалах и динамику процесса резки, что позволяет нам производить точно измеренные компоненты, готовые к использованию, которые будут правильно подходить и экономить время сборки, обеспечивая при этом качество вашего продукта.

Почему стоит доверять этому руководству? Практический опыт экспертов LS Manufacturing

О лазерной резке и ее точности написано много статей. Зачем тогда вам читать это? Мы — эксперты, которые знают тонкости этого процесса не понаслышке. На нашем заводе мы ежедневно работаем с труднолегированными металлами и стремимся к допуску ±0,1 мм . Результаты реальны, и мы делимся ими в этом руководстве.

Мы привносим опыт, основанный на десятилетнем опыте выполнения требований OEM, извлекая уроки как из наших успехов, так и из неудач. Наш опыт в динамическом контроле материалов из титанового сплава и нержавеющей стали 316L не имеет себе равных, поскольку мы оптимизировали все соответствующие параметры в производственных сценариях в реальном времени в соответствии с «Делойт»: аналитика отраслевые стандарты.

Наша фирма имеет проверенные и проверенные методы, гарантирующие, что толерантность будет поддерживаться эффективными средствами и что управление температурным режимом не станет проблемой. Наша комплексная программа обеспечения качества, включающая проверки SPC во время производства, гарантирует единообразие материалов всех партий услуг лазерной резки . Элемент безопасности в нашем Управление по охране труда (ОСХА) .

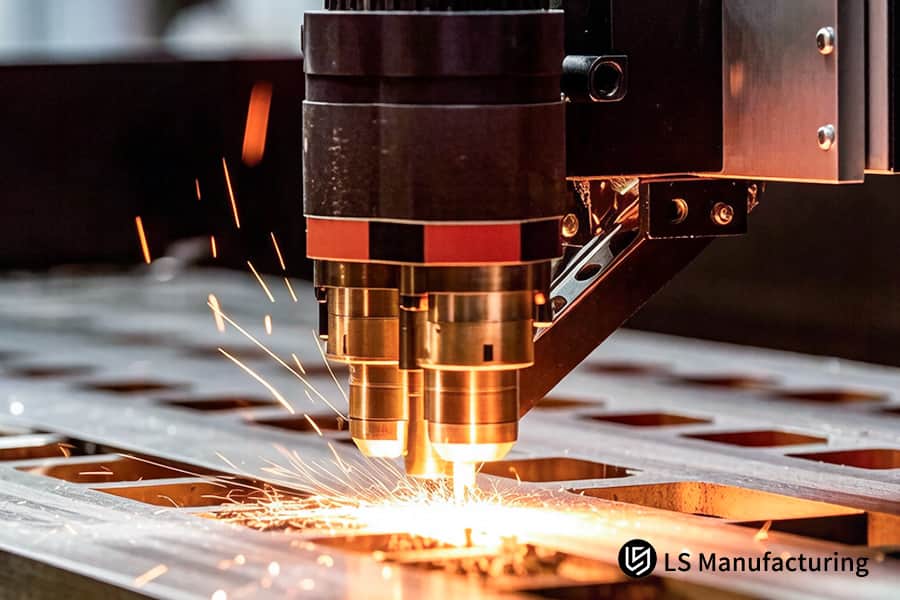

Рисунок 1. Нарезка листа титанового сплава для компонентов рамы или кронштейна аэрокосмической отрасли с жесткими допусками.

Почему менеджерам по закупкам следует проверять возможности прецизионной лазерной резки для высокоскоростной сборки?

Подтверждение возможности поставщика услуг точной лазерной резки имеет важное значение для предотвращения проблем с автоматизированной сборкой. Недостаточная точность приводит к немедленному механическому вмешательству и простою оборудования. Ниже приводится анализ технического процесса, используемого для обеспечения качества компонентов и, таким образом, защиты дорогостоящая автоматическая лазерная резка путем решения ключевой проблемы, которая заключается в предотвращении проблем сборки, связанных с допусками.

Протокол технического сотрудничества по предварительному заказу

Мы проводим совместный анализ вашей конструкции сборки, чтобы определить любые ключевые точки интерфейса, такие как бобышки винтов. А гарантия качества стратегия тестирования этих ключевых компонентов, а также методы, которые будут использоваться, утверждаются до начала производства. Это превращает размещение заказа в техническое соглашение.

Внутрипроизводственный контроль с интегрированной метрологией

Системы измерения на машине используются для проверки в реальном времени. Определенные размеры компонентов лазерной резки периодически проверяются с помощью встроенных датчиков, которые предоставляют данные для статистических контрольных карт процесса . Регулировку машины можно производить немедленно, исходя из тенденций, стремящихся к пределам, что позволяет избежать образования несоответствующих партий.

Динамическая и специфическая стратегия допуска

Лазерная резка с динамическим допуском используется, превосходя статическую толерантность. По отношению к набору отверстий учитывается жесткость допуска позиционирования ( ±0,05 мм ), тогда как допуск позиционирования считается относительно мягким для этого конкретного набора отверстий. Высокоточные лазерные услуги гарантируют автоматическую установку отвертки при сохранении эффективности.

Предоставление убедительных доказательств соответствия

Подтверждение соответствия предоставляется службой доставки с нашей стороны. Отчеты по размерам доступны как для первой, так и для последней части пакета, где будут проверены все критические размеры. Это обеспечит гарантию качества с процесс лазерной резки с высокими ставками одновременно служа доказательством для процесса входной проверки.

Наше конкурентное преимущество в этом процессе заключается в интеграции проверки в цикл проектирования , что делает сбой интерфейса сборки неактуальной проблемой. Мы не только предлагаем услуги точной лазерной резки , но и предоставляем эти компоненты и гарантируем, что они будут работать вместе в соответствии со спецификациями автоматизации. Мы решаем основную проблему плохо функционирующих компонентов лазерной резки в вашей быстро развивающейся сборочной системе.

Как лазерная резка с допуском 0,1 мм может уменьшить количество отходов при производстве драгоценных металлов для OEM-производителей?

Отходы, возникающие при производстве драгоценных металлов, влияют на прибыль OEM-производителей. Наша технология включает в себя как алгоритмический раскрой, так и более совершенные технологии лазерной резки. Таким образом, мы имеем выход материала более 92% и не требуем никакого измельчения. В конечном итоге это означает полноценную услугу точной лазерной резки . Лазерная резка с допуском 0,1 мм это только отправная точка.

Алгоритмическое вложение для максимального выхода материала

1. Динамическая оптимизация компоновки. Запатентованное программное обеспечение обеспечивает максимальную оптимизацию материала, обычно достигающую более 92% .
2. Реализация общего пути разреза: совместное использование пути разреза между деталями предотвращает потерю пропила во время резки .
3. Оптимизация использования материалов: это ключевой элемент оптимизации затрат OEM.

Сверхузкий пропил и термоконтроль

• Высокоскоростная лазерная резка: скорость и точность процесса оптимизированы для контроля нагрева.
• Технология резки с узким пропилом: контроль луча и газов обеспечивает ширину пропила менее 0,15 мм .
• Термическая компенсация в реальном времени: данные датчиков помогают регулировать параметры процесса и обеспечивают точную лазерную резку с допуском 0,1 мм .

Удаление окалины с помощью усовершенствованной лазерной модуляции

1. Системы волоконной лазерной резки: более яркие лазеры помогают обеспечить лучший контроль процесса .
2. Высокочастотная лазерная модуляция: это облегчает лазерная резка без окалины для немедленного использования.
3. Устранение вторичного процесса: экономит деньги на шлифовальных работах и ​​ускоряет производственные операции.

Уточнение процесса замкнутого цикла

• Встроенная метрология: позволяет при необходимости визуально контролировать качество резки .
• Прогнозируемая настройка параметров. Машинное обучение корректирует настройки станка и повышает качество услуг точной лазерной резки для каждой работы.

Вышеупомянутая стратегия демонстрирует, что реализована замкнутая инженерная система. Он решает ключевые проблемы, с которыми сталкиваются OEM-производители в отношении детерминированного производства, с оптимизацией затрат . Техническое ноу-хау нашей компании подтверждается требованием точного контроля Процесс лазерной резки драгоценных металлов , обеспечивая превосходные результаты в производстве.

Почему лазерная резка с жесткими допусками необходима для сохранения механических свойств термочувствительных деталей?

Общепринятый процессы лазерной резки может ухудшить механические характеристики чувствительных к температуре металлов из-за явления, называемого зоной термического влияния (ЗТВ) . В этом техническом документе представлены методы, которые мы используем для лазерной резки с высокими допусками , чтобы сохранить целостность материала , минимизировать тепловые эффекты и одновременно соблюдать механические критерии металлических компонентов.

Термическая деградация решается с помощью нашего прецизионная лазерная резка технология, сохраняющая целостность микроструктуры разрезаемого материала. Таким образом, мы можем приобретать детали для лазерной резки с жесткими допусками и надежными механическими характеристиками, что дает нам неоценимое конкурентное преимущество в этой области. Благодаря нашей технологии лазерной резки, основанной на анализе и статистике, мы можем гарантировать вам качество наших деталей.

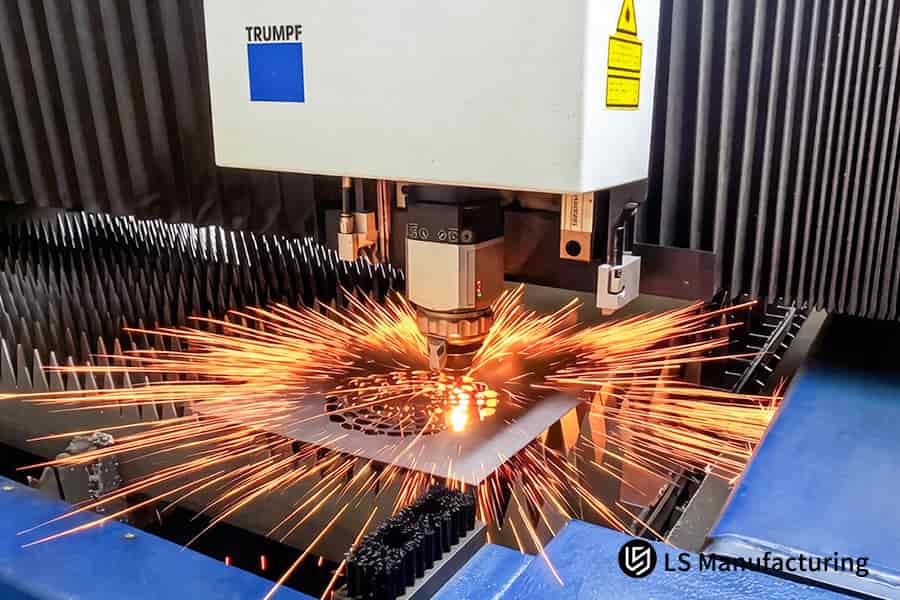

Рис. 2. Резка стальной монтажной пластины промышленного оборудования с помощью мощной лазерной системы TRUMPF.

Как поставщики услуг лазерной резки на заказ обеспечивают 100-процентную стабильность при миллионных производственных циклах?

Достижение идеальной стабильности в миллионном производстве является главной задачей для услуги лазерной резки на заказ . Непостоянство плоскостности материала и температурный дрейф напрямую угрожают допускам деталей. Наше решение объединяет аппаратную компенсацию в реальном времени со статистическим контролем процесса , создавая детерминированную, самокорректирующуюся производственную систему. Такой инженерный подход гарантирует стабильность производства , необходимую для глобальных цепочек поставок:

Обслуживание фокальной плоскости в реальном времени

Мы размещаем на режущей головке высокочастотный емкостной датчик, который постоянно контролирует расстояние от сопла до заготовки. Эта система обнаруживает отклонения поверхности размером до 20 мкм в режиме реального времени. Контроллер с обратной связью мгновенно регулирует ось Z , динамически компенсируя деформацию или волнистость. Это гарантирует, что фокус лазера будет оставаться в идеальном положении, что является абсолютной основой для стабильного качества кромки. лазерная резка больших объемов .

Калибровка траектории оптического пути

Помимо вертикальной компенсации, мы проводим оптическое выравнивание траектории движения XY. Система использует контрольные точки для проверки разницы между фактическим и заданным расположением режущей головки. Любые отклонения, измеренные на уровне микрометра, мгновенно корректируются. Это гарантирует, что все элементы будут точно вырезаны с течением времени, что очень важно для автоматизированная лазерная резка процессы.

Сертификация процессов на основе SPC

Согласованность можно проверить с помощью информации, а не утверждений. Метрологические системы в линии обеспечивают автоматическое измерение основных размеров выбранных образцов. Данные в реальном времени поступают на панель управления SPC и предоставляют статистику Cp/Cpk в реальном времени для количественной оценки стабильности производства . Такой механизм позволяет нам принимать упреждающие меры, позволяя корректировать параметры до того, как какое-либо отклонение выйдет за пределы. Информационный подход гарантирует точность наших услуг по лазерной резке .

В следующей документации описан набор проверяемых технических средств контроля. Предлагаемое решение состоит из аппаратных корректировок в режиме реального времени и статистического управления процессом. Мы предлагаем решение проблемы вариативности наших услуг по лазерной резке на заказ путем создания самонастраивающейся производственной среды.

Почему компания Expert Precision Laser Cutting For OEM использует обзоры DFM, чтобы избежать затрат на вторичную обработку?

Вторичные процессы, такие как измельчение, часто могут быть крупными скрытыми затратами, связанными с лазерная резка OEM-компонентов . Хорошая прецизионная лазерная резка для OEM-производителей должна с самого начала учитывать технологичность. Благодаря нашему анализу «Проектирование для технологичности» (DFM) мы можем выявить любые проблемные области, которые могут привести к перегреву, гарантируя, что все компоненты готовы к сборке после лазерной резки. Наш сервис DFM выводит наши услуги лазерной резки по индивидуальному заказу на новый уровень, становясь эффективным партнером по экономии затрат благодаря:

Упреждающий анализ геометрии для предотвращения термических дефектов

1. Уменьшение пережога в углах: геометрия детали анализируется, чтобы определить наличие острых углов , уязвимых для термических проблем, таких как пережог .
2. Стратегическая компенсация траектории: инженеры советуют использовать плавное скругление углов или модификацию траектории инструмента «вход/выход». Эта стратегическая модификация траектории обеспечивает равномерный нагрев во время обработки. сложная лазерная резка .
3. Проблема решена: с помощью этой превентивной меры мы предотвращаем локальное плавление и накопление шлака , устраняя основную причину обработки кромок шлифованием.

Назначение параметров для оптимального качества кромки

• Библиотеки параметров для конкретных материалов. Наша система использует обширную библиотеку параметров резки , адаптированных к различным металлам и толщинам, что является отличительной чертой нашей системы. прецизионная лазерная резка для OEM-производителей .
• Динамическая настройка параметров: для сложных контуров наша система может автоматически модулировать мощность и скорость. Это обеспечивает постоянную подачу энергии при различной геометрии.
• Достигнутый результат: В результате получается стабильно гладкая и чистая кромка, обычно имеющая Ra <1,6 мкм сразу на станке, отвечающая требованиям отделки без дальнейшей обработки.

Оптимизация конструкции для обеспечения раскроя и целостности микросоединений

1. Обзор эффективности раскроя: наши дизайнеры исследуют форму компонентов на предмет эффективного раскроя и достижения максимального использования материалов , что имеет решающее значение для оптимизации конструкции .
2. Стратегия микросоединений: в отношении компонентов, которые склонны к повреждению, наши проектировщики рекомендуют количество, расположение и размер микровыступов на таких компонентах. Это обеспечивает устойчивость компонента во время резки, но при этом его можно легко снять без какой-либо деформации или повреждения компонента.
3. Достигнутая выгода: это гарантирует, что компонент не только будет иметь чистый разрез, но и останется безопасным и его будет легко снять, не причинив вреда .

Документация и итеративное обучение

• Формализованный отчет DFM: Конечным продуктом будет официальный отчет DFM, дополненный чертежами и рекомендациями, подкрепленными данными по оптимизации конструкции .
• Замкнутая система обратной связи: результаты нашего производственного процесса будут учитываться в наших параметрах и быстрая лазерная резка базу данных для улучшения наших стандартов DFM в будущих проектах.

Целью данной статьи не является предоставление описания предлагаемой услуги. Однако отличительная особенность нашей услуги лазерной резки на заказ заключается не только в том, что мы предлагаем нашим клиентам больше, чем просто смету расходов, но и в том , как мы можем помочь вам решить самую острую проблему OEM - скрытые затраты на постпроизводственный процесс . Что отличает наши услуги от услуг других компаний, так это возможность использовать производственный опыт для оптимизации конструкции , чтобы снизить общую стоимость производства ваших деталей.

Как лазерная резка с высокими допусками может решить сложные геометрические проблемы в компонентах медицинского назначения?

Компоненты медицинского оборудования требуют исключительной геометрической точности и безупречной целостности материала. Сложные внутренние особенности и строгие стандарты чистоты создают уникальные производственные задачи. В этом документе подробно описано, как интегрированная система для лазерная резка с высокой точностью решает эти проблемы. Наш подход сочетает в себе сверхточное управление движением и обработку без загрязнений для медицинской промышленности .

В приведенной ниже информации представлено техническое решение, разработанное для преодоления проблем, связанных с производством устройств в медицинской промышленности. Мы предоставляем услуги точной лазерной резки , которая обеспечивает детали отличной геометрической формы и отслеживаемости. OEM-производители могут доверить нам решение своих проблем, связанных с точностью и соответствием требованиям. Это определение современной лазерной резки с высокой точностью .

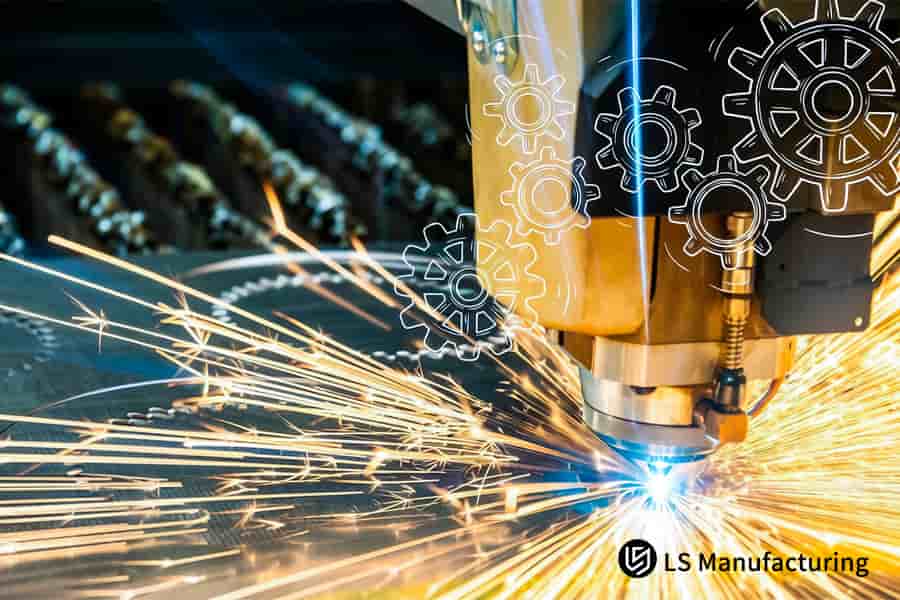

Рисунок 3. Резка специального алюминиевого кронштейна для компонентов автомобильной подвески с помощью высокоточных лазеров.

Практический пример: Проект прецизионной лазерной резки охлаждающей пластины из нержавеющей стали по производству полупроводников LS

Другой клиент столкнулся с проблемой целостности уплотнений охлаждающих пластин из нержавеющей стали 316L . Предыдущий подрядчик изготовил отверстия с переменными допусками. Далее я расскажу о примере того, как компания LS Manufacturing решила проблему этого клиента с помощью нашей услуги точной лазерной резки и, таким образом, получила свой бизнес в качестве OEM-сервис лазерной резки провайдер.

Задача клиента

Эта секция изготовлена ​​из нержавеющей стали 316L толщиной 3 мм с уникальным рисунком отверстий, подходящим для вакуумного уплотнения. Для образования уплотнительной прокладки требовалось, чтобы совокупный допуск между отверстиями составлял ±0,10 мм . Однако при использовании текущего поставщика возникла ошибка в допуске ±0,15 мм , что привело к утечкам вакуума в диапазоне 10^-7 мбар . Эта проблема не позволила провести их сборку, что вынудило их отложить выпуск основного оборудования на четыре недели.

Производственное решение LS

Решение заключалось в использовании лазерной резки с технологией очистки азота под высоким давлением для предотвращения окисления. Наша уникальность заключается во внедрении технологии двухконтурного позиционирования с контуром термокомпенсации. Он работал отлично, поскольку включал динамическую регулировку фокуса лазера на основе данных о твердости материала в каждой партии. Использование высокоточная лазерная резка мы достигли совокупного допуска на расположение отверстий ±0,08 мм .

Результаты и ценность

Готовые охлаждающие пластины успешно прошли испытание на утечку гелия, проведенное при давлении 1x10^-9 мбар . Сборка с первой попытки дала 100% успех без каких-либо требований к восстановлению. Чрезвычайно надежная лазерная резка Технологическое обслуживание обеспечило сокращение времени сборки каждого изделия до 120 минут . Техническая уверенность, достигнутая компанией, дала возможность установить пятилетние стратегические отношения с LS Manufacturing , которая считается одним из ее жизненно важных поставщиков.

Этот пример подтверждает наш подход к преодолению сложных проблем с допусками посредством интеграции процессов, а не только посредством традиционной обработки. Учитывая специфические характеристики каждого материала и используя обратную связь с обратной связью, мы обеспечиваем детерминированную точность результатов лазерной резки . В ситуациях сборки с высоким уровнем риска наш подход превращает услугу лазерной резки по индивидуальному заказу в техническую гарантию.

Конечные утечки вакуума, вызванные некачественной резкой. Давайте гарантируем точность ±0,08 мм для ваших охлаждающих пластин.

Какие технические показатели определяют лучшую услугу лазерной резки OEM для высококачественной промышленной электроники?

Выбор партнера для вашей критически важной промышленной электроники требует анализа его систем, чтобы обеспечить целостность деталей и безопасную цепочку поставок . В этой памятке объясняются ключевые технические факторы, определяющие качество OEM-услуг по лазерной резке . Он сосредоточен на реальных возможностях процесса, используемых для обеспечения прослеживаемости, точности и стабильности вашего процесса. операции лазерной резки .

Сертифицированная отслеживаемость и проверка материалов

Все наши проекты начинаются с проверки сертификации материалов на соответствие протоколам заводских испытаний (MTR) . Это гарантирует, что ваш материал прошел металлургическую проверку в качестве меры защиты от любых непроверенных вариаций вашего металла, которые могут возникнуть. Полное отслеживание материалов осуществляется через нашу цифровую систему и составляет основу превосходного услуги лазерной резки .

Объективная сертификация размеров с помощью CMM

Проверка геометрии критически важных деталей выполняется с помощью автоматизированных координатно-измерительных машин , которые создают отчеты на основе сравнения с исходной геометрией САПР. Это независимый и количественный метод проверки размеров и допусков расположения. Данная документация выступает для заказчика как сертификат соответствия. Эта процедура направлена ​​на подтверждение результатов нашей высокоточной процедуры лазерной резки . Это идет от заявления к доказательству прецизионной лазерной резки для OEM-производителей .

Активная мощность лазера и компенсация теплового дрейфа

Наша система использует мониторинг в реальном времени и автоматическую компенсацию потерь мощности и термического линзирования лазерного луча. Это наш стабильный контроль лазерной резки , который обеспечивает постоянную плотность энергии и такую ​​же качественная лазерная резка Результаты тысяч операций. Система активно противодействует неизбежному износу оптики. Это критично для того, чтобы добиться одинаковой первой и десятитысячной части.

Интегрированное цифровое качество и отслеживание процессов

Каждая производственная партия связана с цифровым досье, содержащим сведения о MTR, параметрах машины и отчетах о проверках . Эта интегрированная система обеспечивает полную отслеживаемость аудитов и позволяет быстро анализировать первопричины в случае возникновения каких-либо отклонений. Это преобразует продвинутая лазерная резка процесс в управляемый, прозрачный качественный результат, предоставляя OEM-производителям беспрецедентный контроль и снижение рисков.

Система представляет собой технологический альянс, основанный на проверенном процессе и систематическом контроле. Проблема производственных рисков, с которыми сталкиваются OEM-клиенты, будет решена путем предоставления им обоснованного контроля над используемыми материалами, геометрической формой и производственным процессом. Предоставляя услуги лазерной резки OEM , мы можем заверить OEM-производителя в том, что наша компания действительно производит надежные электронные компоненты.

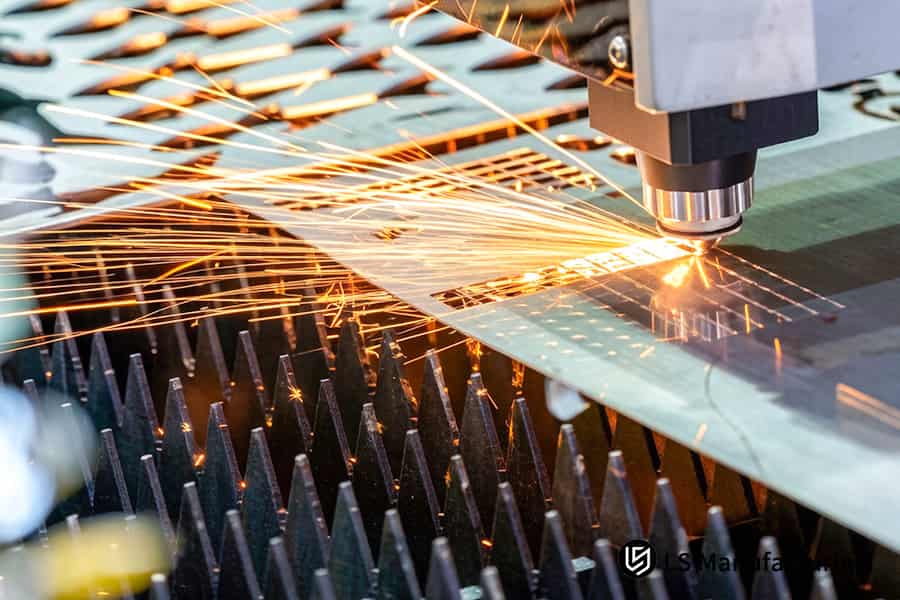

Рисунок 4. Сверление микровентиляционных отверстий в алюминии с допуском 0,1 мм при лазерной резке для управления температурным режимом в аэрокосмической отрасли.

Часто задаваемые вопросы

1. Почему допуск +/- 0,1 мм является стандартом для услуг точной лазерной резки LS Manufacturing?

Наши волоконные лазеры рассчитаны на мощность 12 кВт и используют линейные двигатели для привода. Было обнаружено, что такая конструкция системы очень эффективна для устранения люфта, который обычно возникает в обычных системах с зубчатым приводом. Система поддерживает постоянную точность ±0,1 мм при производстве больших объемов.

2. Как ваша служба лазерной резки обрабатывает материалы, чувствительные к зоне термического влияния (HAZ)?

LS Manufacturing управляет выделением тепла с помощью сверхвысокочастотной импульсной модуляции. Глубина зоны термического влияния (HAZ) поддерживается ниже 0,05 мм , чтобы защитить механические свойства обрабатываемого материала.

3. Может ли LS Manufacturing предоставить OEM-услуги лазерной резки толстых деталей из нержавеющей стали?

Да, наши мощные волоконные лазеры могут обрабатывать пластины из нержавеющей стали толщиной до 50 мм. Кроме того, мы используем динамическую фокусировку, чтобы угол среза не превышал ±0,2 мм .

4. Какие сертификаты гарантируют, что ваши услуги лазерной резки соответствуют международным стандартам?

Наша компания соответствует процессу сертификации ISO 9001:2015 . Все поставляемые OEM-заказы сопровождаются отчетом об испытаниях материалов (MTR) и подробным отчетом о проверке размеров.

5. Как вы оптимизируете затраты на проекты лазерной резки с высокими допусками?

Наша техническая команда проводит тщательную оценку DFM . Используя оптимизацию траектории резки и эффективные методы раскроя, нам удалось минимизировать потери примерно на 15 % для каждого проекта. Это приводит к конкурентным ценовым предложениям.

6. Какие материалы подходят для услуг точной лазерной резки OEM-производителей?

Мы имеем большой опыт работы с нержавеющей сталью, алюминиевыми сплавами, титановыми сплавами, латунью и различными типами листового металла из углеродистой стали. Кроме того, мы разработали антиотражающие лазерные системы управления для эффективной резки металлов с высокой отражающей способностью.

7. Каков типичный срок выполнения заказа на услуги лазерной резки и производства?

Наша команда гарантирует, что мы предоставим вам предложение после инженерной оценки в течение 24 часов . Ваш прототип может быть готов и отправлен по всему миру в течение 3 рабочих дней .

8. Предлагает ли LS Manufacturing услуги вторичной обработки после лазерной резки?

Безусловно, мы предлагаем комплексное сервисное решение, в рамках которого мы выполняем процессы гибки с ЧПУ, удаления заусенцев, анодирования, порошкового покрытия и высокоточной сварки, гарантируя, что мы покроем все ваши потребности в готовой продукции, полностью адаптированной к вашим потребностям.

Краткое содержание

В конкурентной отрасли OEM точность имеет решающее значение при определении качества продукции. Используя самые современные технологии и выполняя DFM-анализ , LS Manufacturing гарантирует, что допуски могут достигать ±0,1 мм . Будучи инновационным поставщиком, мы поставляем высокоточные компоненты и гарантируем отсутствие неожиданностей в цепочке поставок благодаря идеальной интеграции и строгому контролю качества. LS Manufacturing — ваш надежный партнер в сфере сложных полупроводниковых компонентов или аэрокосмической отрасли.

Узнайте, какую выгоду от лазерной резки от LS Manufacturing принесут ваши детали с высокими допусками и получите гарантированное качество без ненужных затрат из-за дефектных деталей. Закажите бесплатный аудит чертежей DFM всего на 24 часа – просто загрузите файл STEP/PDF и получите бесплатное предложение в кратчайшие сроки. Заполните нашу контактную форму или нажмите здесь, чтобы получить индивидуальное предложение.

Перестаньте делать ставку на точность лазерной резки. Обеспечьте гарантированную точность ±0,1 мм для критически важных деталей.
