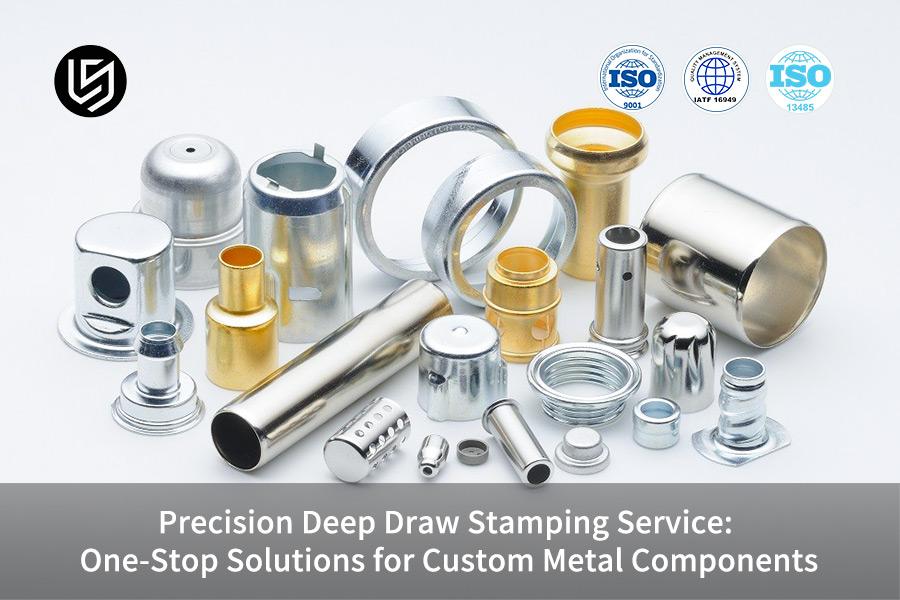

Что такое глубокая штамповка?

Глубокая вытяжка и штамповка — важный процесс обработки металла , широко используемый в обрабатывающей промышленности, особенно играющий ключевую роль в производстве сложных высокоточных металлических деталей. В данной статье подробно рассматриваются определение, принцип действия, характеристики процесса и применение глубокой вытяжки и штамповки в различных отраслях промышленности.

Что такое глубокая штамповка?

Глубокая вытяжка — это профессиональная технология глубокой вытяжки, позволяющая обрабатывать плоские металлические материалы, создавая бесшовные и полые изделия. В отличие от других процессов формовки металла, при глубокой вытяжке металл подается в полость пресс-формы и деформируется до пластического состояния, создавая прочные и высокоточные детали с закрытым дном, такие как цилиндры или различные чашеобразные детали. Этот эффективный и точный производственный процесс играет важную роль во многих отраслях промышленности, особенно в тех, которые требуют чрезвычайно высокой прочности и точности компонентов.

Каковы преимущества и недостатки штамповки методом глубокой вытяжки?

Глубокая вытяжка — важный процесс обработки металла, обладающий рядом существенных преимуществ и некоторыми недостатками, которые необходимо отметить. В таблице ниже приведено подробное описание преимуществ и недостатков глубокой вытяжки :

Преимущества

Заслуга	Описание
Высококачественная продукция	Детали, изготовленные методом глубокой штамповки, создаются с помощью пресс-форм в процессе обработки, поэтому форма и размеры обработанных изделий очень точны. Срок службы штампа длительный, а производимые детали, изготовленные методом глубокой штамповки, являются высококачественной продукцией на рынке.
Широкий спектр применений	Детали, изготовленные методом глубокой штамповки, выпускаются в различных размерах и отличаются высокой точностью, что позволяет применять их во многих областях быта и промышленного производства, таких как бытовая техника и автомобилестроение.
Процесс производства прост и удобен.	С точки зрения общего контроля процесса, каждый этап производства деталей, изготовленных методом глубокой штамповки, контролируется как на сборочной линии, поэтому сложность ручного управления значительно ниже, чем при обычных методах штамповки.
Превосходные характеристики	Детали, изготовленные методом глубокой штамповки, обладают хорошими характеристиками с точки зрения герметичности и внутренней прочности, что позволяет удовлетворить потребности в высококачественной продукции.
Энергосбережение и защита окружающей среды	Детали, изготовленные методом глубокой вытяжки и штамповки, имеют особый технологический процесс, в котором рационально используется множество материалов, что позволяет снизить энергопотребление и уменьшить производственные затраты.

Недостатки

Недостатки	Описание
Склонны к дефектам	В процессе глубокой вытяжки и штамповки детали подвержены дефектам, таким как складки и трещины, которые могут быть связаны с такими факторами, как процесс штамповки, сопротивление подаче прессуемой поверхности, контакт прессуемой поверхности, использование смазочного масла и регулировка ползуна.
Существуют требования к материалам.	При глубокой вытяжке и штамповке обычно используются металлические материалы с хорошей пластичностью и текучестью, такие как низкоуглеродистая сталь, нержавеющая сталь, алюминиевые сплавы и т. д. К выбору и предварительной обработке материалов предъявляются определенные требования.

Как пошагово выполняется процесс глубокой штамповки?

Процесс глубокой вытяжки и штамповки обычно состоит из ряда упорядоченных этапов, предназначенных для вытягивания плоского листового материала через матрицу в желаемую трехмерную форму. Ниже представлена ​​общая схема процесса глубокой вытяжки и штамповки :

1. Подготовка материала: Выберите в качестве сырья подходящие металлические листы, такие как нержавеющая сталь, алюминий, медь или низкоуглеродистая сталь и т. д. Убедитесь, что материал достаточно пластичен и ковок, чтобы компенсировать деформацию в процессе волочения.
2. Вырубка: Для вырезания заготовок нужной формы из сырья используется штамп или вырубной штамп. Цель вырубки — получить форму и размер заготовки, необходимые для процесса глубокой вытяжки.
3. Центрирование, очистка и смазка листа: Для автоматизированных линий выполните центрирование листа для обеспечения его точного положения. Очистите лист от поверхностных масел и загрязнений. Нанесите масло для уменьшения трения между пресс-формой и материалом и улучшения эффекта глубокой вытяжки.
4. Глубокая вытяжка: Заготовка помещается в вытяжную форму . Заготовка растягивается через мужскую и женскую части формы для придания ей необходимой трехмерной формы. Глубокая вытяжка является ключевым процессом при штамповке деталей крышек, и большая часть формы деталей крышек формируется именно в процессе вытяжки.
5. Формирование: Формирование деталей, которые не полностью соответствуют требованиям, предъявляемым к чертежу. Основная задача процесса формирования — придать форму деталям, которые не были сформированы на этапе чертежа , или скорректировать некоторые формы, требующие высокой точности.
6. Обрезка и пробивка: Отрежьте вспомогательные детали и окружающие угловые материалы на вытянутых деталях. Пробейте необходимые монтажные отверстия, направляющие отверстия, технологические отверстия и другие отверстия на деталях.
7. Фланцевание: придание кромкам определенных деталей желаемой вертикальной формы. Фланцевание обычно выполняется после процесса обрезки.

Каковы области применения штамповки методом глубокой вытяжки?

Основные области применения штамповки методом глубокой вытяжки включают:

1. Аэрокосмическая отрасль:

Корпуса самолетов, компоненты двигателей и другие важные детали часто изготавливаются методом глубокой вытяжки благодаря их точности и долговечности. Например, легкие и высокопрочные материалы, такие как алюминиево-литиевый сплав, используются для изготовления стеновых панелей самолетов, вертикальных стабилизаторов и других компонентов методом глубокой вытяжки и штамповки.

2. Медицинская промышленность:

Хирургические инструменты, корпуса медицинских изделий , имплантируемые компоненты, а также шприцы, устройства для введения инсулина, кардиостимуляторы и многое другое часто изготавливаются с использованием технологии глубокой вытяжки. Эти детали требуют высокой точности и совместимости с биосовместимыми металлами, а технология штамповки методом глубокой вытяжки обеспечивает качество и безопасность продукции.

3. Электронные изделия:

Корпуса батарей, металлические корпуса электронного оборудования , клавиатуры, разъемы и т.д. — все это области применения технологии глубокой вытяжки и штамповки. Эти детали обычно требуют тонких стенок, малого веса и высокой точности, и технология глубокой вытяжки и штамповки позволяет удовлетворить эти требования и снизить производственные затраты.

4. Бытовая техника:

От посуды до барабанов стиральных машин, корпусов, дверных панелей и других компонентов бытовой техники, таких как холодильники и кондиционеры, многие предметы домашнего обихода выигрывают от процесса глубокой вытяжки. Штамповка методом глубокой вытяжки позволяет реализовать комплексный дизайн изделий и улучшить их эстетику и практичность.

5. Упаковочная промышленность:

Упаковочная тара, такая как банки для напитков и аэрозольные баллончики, обычно изготавливается с использованием процессов глубокой вытяжки и штамповки. Эти контейнеры должны иметь цилиндрическую форму и гладкие поверхности, чего легко добиться с помощью технологии глубокой вытяжки.

6. Строительная отрасль:

Двери, окна, веранды и другие строительные материалы из алюминиевых сплавов также изготавливаются методом глубокой вытяжки и штамповки. Глубокая вытяжка и штамповка позволяют достичь высокой прочности и коррозионной стойкости изделий, а также увеличить срок их службы.

С какими трудностями сталкивается штамповка методом глубокой вытяжки?

Основные сложности, связанные с глубокой вытяжкой и штамповкой, включают в себя следующие аспекты:

1. Образование складок на материале: в процессе глубокой вытяжки материал подвергается растягивающему усилию. Если усилие прижима по кромке недостаточно или конструкция пресс-формы неправильна, это легко может привести к образованию складок на кромках или в отдельных местах, что повлияет на качество и внешний вид деталей.
2. Разрыв материала: поскольку материал подвергается значительным напряжениям в процессе растяжения, если прочность материала недостаточна или радиус скругления углов пресс-формы слишком мал, материал может разорваться в процессе растяжения, что приведет к увеличению процента брака.
3. Проблема восстановления: после извлечения деталей из пресс-формы, изготовленных методом глубокой вытяжки, из-за упругого восстановления материала может возникнуть явление отскока, что приводит к неточности размеров деталей и влияет на сборку и использование.
4. Сложность проектирования и изготовления пресс-форм: глубокая вытяжка и штамповка предъявляют высокие требования к точности проектирования и качеству изготовления пресс-формы. При проектировании пресс-формы необходимо в полной мере учитывать текучесть и формуемость материала. В то же время, в процессе изготовления необходимо гарантировать точность и износостойкость пресс-формы, что увеличивает сложность и стоимость проектирования и изготовления пресс-формы.
5. Выбор материала и адаптивность: формообразующие свойства различных материалов сильно различаются, а глубокая штамповка на растяжение предъявляет высокие требования к пластичности, ковкости и прочности материалов. Выбор подходящего материала и оптимизация его формообразующих свойств являются важной задачей для глубокой штамповки на растяжение.
6. Контроль параметров процесса: усилие на стороне прессования, скорость растяжения, температура пресс-формы и другие параметры процесса должны строго контролироваться для обеспечения качества и эффективности формования деталей. Точный контроль этих параметров требует высокой квалификации и опыта оператора.

Часто задаваемые вопросы

1. Что такое глубокая штамповка?

Глубокая вытяжка — это процесс пластической формовки металла, при котором плоская металлическая деталь, обычно полая или чашеобразная, формируется путем помещения ее в форму и приложения давления для радиального растяжения и заполнения полости формы. Глубокая вытяжка является важной технологией в металлообработке и широко используется в автомобилестроении, аэрокосмической отрасли, электронике, медицине и других областях.

2. В чём разница между глубокой вытяжкой и глубокой вытяжкой?

Глубокая вытяжка и глубокая вытяжка схожи по своей природе и обе включают процесс растяжения плоской металлической заготовки в трехмерную форму. Однако в использовании термина «глубокая вытяжка» обычно подразумевается более широкий процесс формования металла, включающий операции вытяжки различной глубины. Термин «глубокая вытяжка» больше фокусируется на описаниях процессов формования металла с большей глубиной вытяжки и более сложными формами. Поэтому можно сказать, что глубокая вытяжка является частным случаем или более сложным применением в процессе глубокой вытяжки.

3. Какие материалы используются для глубокой вытяжки?

Технология глубокой вытяжки подходит для различных металлических материалов, включая низкоуглеродистую сталь, нержавеющую сталь, алюминиевые сплавы, медные сплавы и т. д. Эти материалы обладают хорошей пластичностью и упругостью и могут выдерживать значительные пластические деформации в процессе глубокой вытяжки без растрескивания. Конкретный выбор материала зависит от таких факторов, как требования к конструкции изделия, условия эксплуатации и стоимость.

4. Что такое процесс глубокой вытяжки?
Глубокая вытяжка — это технология формования металла под давлением, которая включает в себя размещение плоской металлической заготовки в пресс-форме и вытягивание металлического листа в желаемую трехмерную форму за счет взаимодействия пуансона и пресс-формы. Этот процесс обычно включает в себя несколько этапов, таких как штамповка, вытяжка, обрезка и, возможно, постобработка, для достижения конечной формы и качества изделия. Глубокая вытяжка широко используется во многих отраслях промышленности благодаря своей эффективности, гибкости и возможности производства деталей сложной формы.

Краткое содержание

Глубокая вытяжка и штамповка, как эффективный процесс формовки металла, играют незаменимую роль в обрабатывающей промышленности. Она не только позволяет производить сложные бесшовные детали, но и обеспечивает экономичность, гибкость производства и высокое качество поверхности. Благодаря постоянному развитию технологий и расширению областей применения, глубокая вытяжка и штамповка будут и в будущем вносить свой вклад в развитие обрабатывающей промышленности.
