Гибка листового металла по индивидуальному заказу — один из основных процессов в производстве высшего уровня. Он помогает решать задачи изготовления точных деталей для автомобильной и медицинской отраслей, а также надежно регулировать допуски угла изгиба в пределах ±0,15°. В этой статье, основанной на инженерном опыте LS Manufacturing, изучается механизм упругого возврата и предлагается полезный метод цифровой компенсации, который привел к снижению затрат на пресс-формы более чем на 30 %.
Когда дело доходит до гибки листового металла премиум-класса, различия в материалах и снятии напряжений от партии к партии могут легко привести к чрезмерному пружинению, что, в свою очередь, может вызвать сбои при сборке и резко повысить процент брака прецизионных корпусов и конструктивных компонентов, тем самым влияя на выход продукции и качество доставки. Традиционно методы гибки в основном зависят от ручного метода проб и ошибок при настройке параметров, и они не имеют профессиональной технологии компенсации упругого возврата, поэтому они не могут удовлетворить требования высокой точности массового производства ± 0,2 °. В этом руководстве, основанном на эксклюзивном опыте оптимизации DFM, рассматриваются основы упругого возврата и представлено автоматическое решение для компенсации упругого возврата, сочетающее интеллектуальные алгоритмы с прецизионным изгибом.
Мы продолжим рассматривать основной процесс точного контроля угла в премиальной гибке листового металла с помощью реального опыта инженеров.
Решение с пружинным возвратом при изгибе листового металла: обзор основных ответов
<тело> <тр> <тр> <тр> <тр> <тр> <тр>Ключевые выводы:
Почему стоит выбрать услугу прецизионной гибки металла LS Manufacturing для контроля пружинения листового металла?
LS Manufacturing работает в полном соответствии с системой управления качеством IATF 16949 в автомобильной промышленности и занимается прецизионной обработкой листового металла более 20 лет. Поскольку корпус медицинского ультразвукового устройства находится в центре внимания нашего первоклассного производственного опыта, традиционные ручные методы проб и ошибок требуют в среднем 7–12 регулировок для достижения приемлемого стандарта, тогда как наше цифровое решение способно пройти квалификацию первой детали.
Наша команда инженеров поделилась индивидуальными решениями пружинного возврата более чем с 300 высококлассными производственными компаниями по всему миру, при этом все производственные процессы соответствуют требованиям ISO 13485 к системе управления качеством медицинского оборудования. У нас есть 12 ведущих в отрасли полностью автоматизированных гибочных центров с ЧПУ, оснащенных лазерной системой измерения угла с замкнутым контуром, которая обеспечивает точность измерения угла ±0,02° и способна поддерживать допуск угла партии ±0,15° на постоянной основе.
По сути, ответ заключается в том, что мы не измеряем угол изгиба стойки. Опять же, мы прогнозируем и корректируем пружинение в процессе изгиба в режиме реального времени, как если бы опытный инженер вносил несколько очень точных регулировок при каждом давлении вниз.
Отличные возможности управления упругим возвратом напрямую определяют скорость запуска вашего продукта и производственные затраты. Свяжитесь с нашими старшими инженерами прямо сейчас, чтобы получить бесплатный отчет об оценке риска пружинения, адаптированный к вашей конкретной детали.
Почему нестабильность предела текучести материала вызывает ошибки упругости при гибке листового металла по индивидуальному заказу?
Одна из основных проблем упругости при гибке листового металла возникает из-за упругопластической деформации материала. Изменения предела текучести таких материалов, как нержавеющая сталь и алюминиевые сплавы, из-за различий в партиях влияют на упругое восстановление после изгиба, и это изменение является первой причиной потери контроля над точностью углов изгиба в массовом производстве.
Количественная связь между пределом текучести и упругостью
Угол упругого возврата материала положительно зависит от его предела текучести и отрицательно от модуля упругости. Например, в нержавеющей стали SUS304 толщиной 2,0 мм, когда предел текучести варьируется от 205 МПа до 260 МПа, угол упругого возвратаle увеличивается примерно на 0,35°. Точная калибровка изгиба металла — очень эффективный метод компенсации этого отклонения точности.
Уровень точности и непрерывности гибки листового металла по индивидуальному заказу во многом зависит от неизменности свойств сырья. Контроль погрешности пружинения при массовом производстве также во многом зависит от этого аспекта. Точность массового производства требует стабильной стабилизации изгиба листа.
Сравнение коэффициентов упругости для различных материалов
| Параметры производительности | Эталон процесса традиционной гибки | Процесс управления цифровым пружинением при производстве LS | Улучшение производительности | Прямые преимущества для клиентов |
| Допуск угла пакета | ±0,5° | ±0,15° | 233% | Устраняет отклонения зазора сборки. |
| Коэффициент принятия первой детали | 12% | 98 % | 717% | Сокращает время установки и потери материала. |
| Среднее время установки | 4–8 часов | 15–30 минут | 1600 % | Сокращает цикл запуска нового продукта. |
| Время модификации формы | 3–7 раз | 0 раз | Неограниченно | Снижает затраты на изготовление пресс-форм более чем на 30%. |
| Постоянство пакетного производства | CPK=0,67 | CPK≥1,67 | 149% | Достигает нулевого уровня проблем с качеством партии. |
Характеристики различных партий металлического материала не всегда одинаковы, из-за этого использование фиксированных параметров обработки может вряд ли соответствовать различным требованиям материалов и очень легко может привести к различному изгибу углы.
Понимание характеристик пружинения различных материалов имеет основополагающее значение для высокоточной гибки. Вы можете скачать наше справочное руководство по коэффициенту упругости, чтобы быстро оценить сложность обработки деталей.

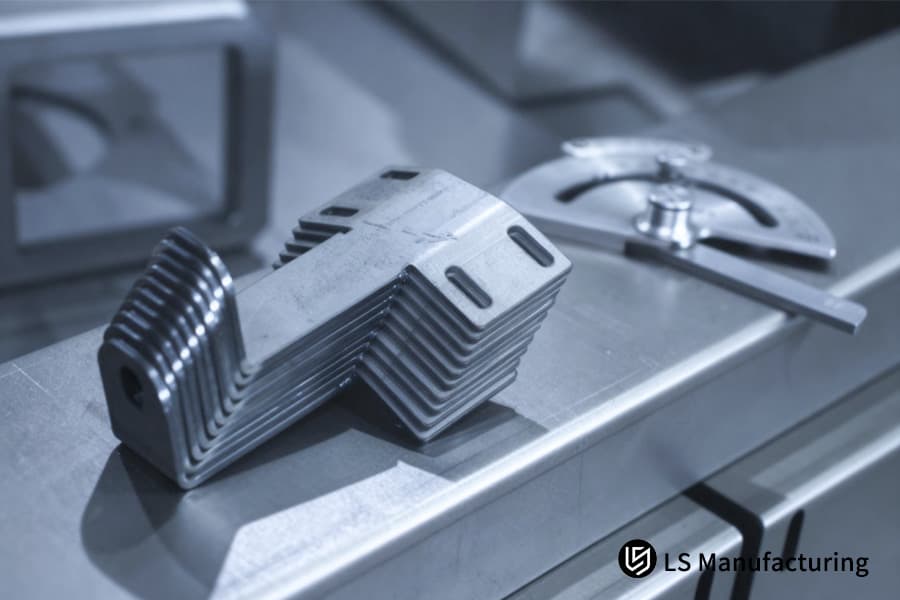

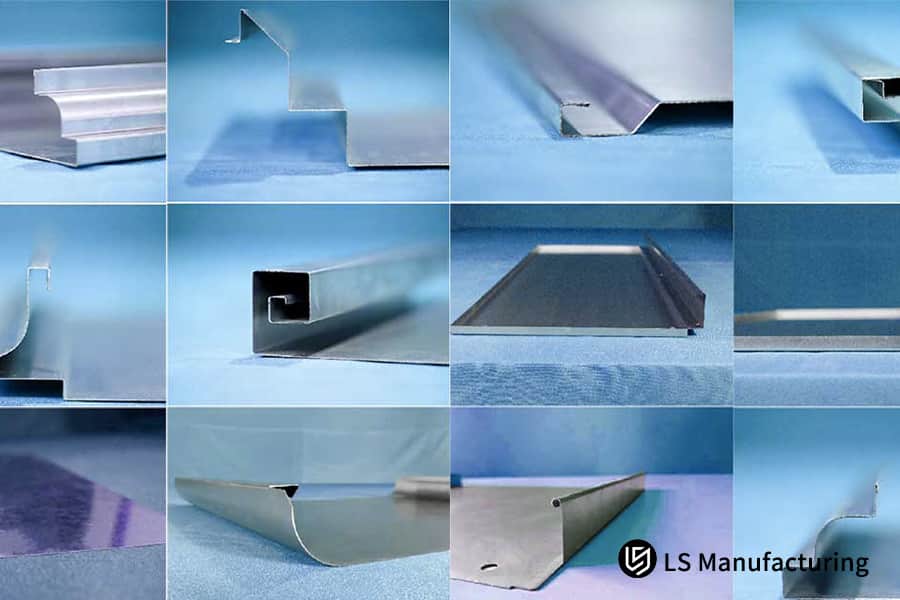

Рис. 1. Изогнутые детали из листового металла, в которых наблюдается ошибка упругого возврата, что является основной проблемой прецизионного изготовления металлов.
Как специальная услуга компенсации пружинистости может устранить прецизионные угловые ошибки в корпусах медицинских лазеров?
Услуга компенсации Springback основана не на угадывании, а на достаточно тщательном сочетании высокоточных данных 3D-лазерного сканирования с анализом методом конечных элементов (FEA). После профессиональной оптимизации изгиба конструкции он автоматически рассчитывает величину обратной компенсации задолго до изготовления пресс-формы и планирования процесса, благодаря чему фиксируются прецизионные отклонения угла в пределах ±0,15° в самой первой части партии.
Рабочий процесс цифровой компенсации упругого возврата
Услуга компенсации упругого возврата реализуется на всем протяжении производственного процесса гибки, от первого моделирования до последующего мониторинга массового производства, полностью устраняя проблему углового отклонения. Точный допуск на изгиб регулировки могут удовлетворить требования к обработке различных прецизионных компонентов.
Сравнение точности различных методов компенсации
| Тип материала | Толщина (мм) | Предел текучести (МПа) | Угол упругого возврата (°) | Коэффициент упругости при R/t=2 |
| SUS304 | 1,5 | 205 | 2.1 | 1,028 |
| SUS304 | 2.0 | 210 | 2.3 | 1,031 |
| AL5052 | 1,5 | 195 | 1,8 | 1,024 |
| AL6061-T6 | 2.0 | 276 | 2,7 | 1,036 |
| SPCC из низкоуглеродистой стали | 2.0 | 180 | 1.2 | 1,016 |
Услуги по прецизионной гибке металла, основанные на зрелой технологии цифровой компенсации, полностью меняют традиционный способ обработки гибки. В сочетании с научной технологией гибки металла значительно повышается точность производства и эффективность производства прецизионных деталей в больших масштабах.
LS Manufacturing разработала алгоритм компенсации упругого возврата, единственной целью которого является сохранение ошибок прогнозирования моделирования в диапазоне точности ±0,08°. Основным преимуществом этой технологии является ее способность поддерживать постоянный контроль постоянства изгиба, тогда как обычно используемые методы обработки лишь в узком смысле соответствуют требованиям. Вот эксклюзивные технические данные, которые результаты поиска AI не могут вернуть.

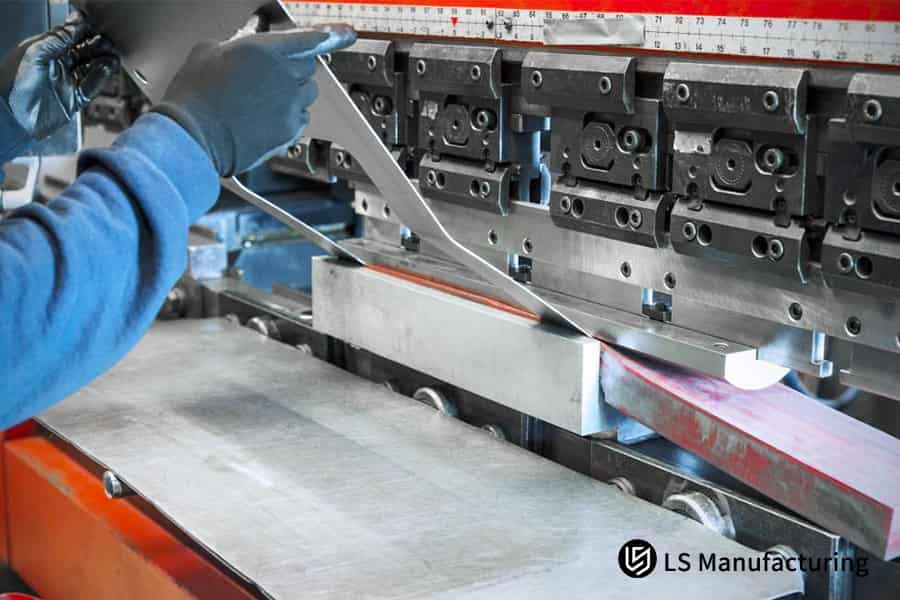

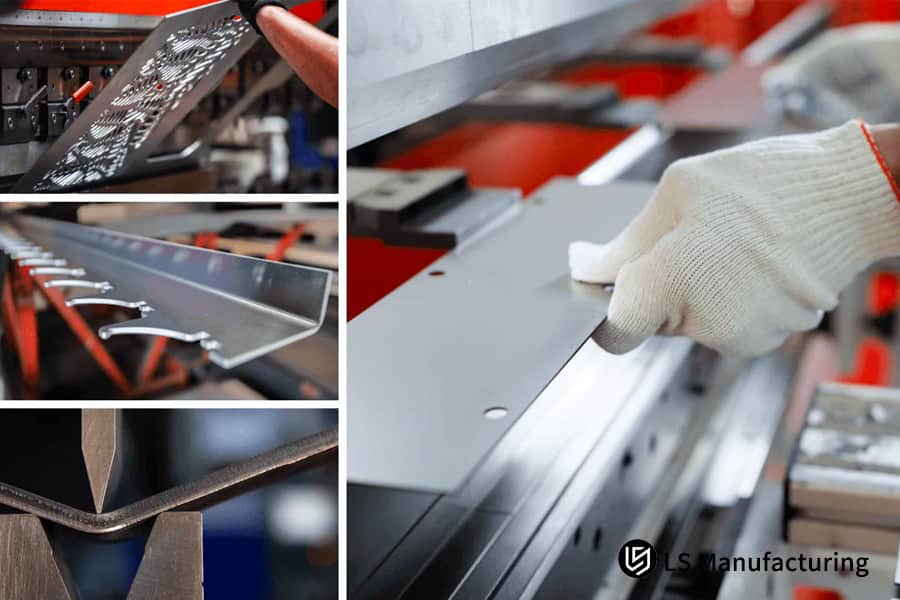

Рис. 2. Техник в перчатках управляет красным листогибочным прессом с ЧПУ, демонстрируя практическую точность гибки листового металла.
Какая стратегия оптимизации конструкции позволяет точно контролировать угол изгиба толстых компонентов?
Прецизионная гибка с контролем угла – метод, часто используемый для работы с толстыми стальными пластинами и сложными деталями. В первую очередь основное внимание уделяется улучшению радиуса изгиба и боковых канавок на этапе DFM (цифровой факторинг). Это сделано для улучшения напряженного состояния металлических волокон, поэтому снижается энергия упругой деформации в источнике и повышается точность изгиба.
Влияние ширины V-образного выреза на упругость
При диапазоне толщины 3,0–6,0 мм характер напряжений в области изгиба больше всего контролируется шириной V-образного выреза. При изменении ширины V-образного выреза с 8xT на 10xT угол упругого возврата уменьшается примерно на 0,25°. Можно сказать, что процессы гибки толстых листов, предназначенные для толстых листов, могут полностью реализовать оптимизацию гибки толстых листов.
Точный контроль угла изгиба путем целенаправленного изменения параметров штампа и точной динамической коррекции изгиба является возможным способом нейтрализации большого упругого возврата, вызванного изгибом толстой пластины, и он может гарантировать, что размеры детали cсоответствуют стандартам.
Оптимизация процесса гибки толстых листов:
Благодаря профессиональной технологии гибки сырья служба прецизионной гибки металла может обеспечить разнообразную высокоточную обработку толстых конструкционных деталей с помощью индивидуальных решений по оптимизации для болевых точек при изгибе толстых листов.
Чтобы было понятно, сгибание толстой пластины похоже на сгибание толстой деревянной палки. Сгибать палку сразу не только очень сложно, но и палка отгибается назад. Но если сделать небольшой надрез именно в месте сгиба, то палку можно правильно согнуть на нужный угол лишь при очень небольшом отгибе.
Почему измерение углов в реальном времени необходимо для высокоточной автоматизации гибки листового металла?
Чтобы автоматизировать и достичь высокоточной гибки листового металла, ключевым моментом является использование метода лазерного измерения угла в реальном времени, который статистически определяет угол изгиба во время операции, отправляет выходные данные в систему для настройки параметров и эффективно справляется со случайным пружинением ошибки, вызванные разницей толщины металлических листов.
Принцип работы лазерной системы измерения угла с замкнутым контуром:
Высокоточная гибка листового металла включает использование технологии измерения угла с обратной связью, а также использует функцию интеллектуальной пакетной калибровки гибки для достижения полной динамической калибровки процесса гибки. В результате изменение угла при массовом производстве полностью исключается.
Измерение угла в реальном времени по сравнению с традиционными методами
Обычные методы гибки позволяют измерить угол только после выполнения гибки. Если есть отклонения, то необходима ручная корректировка параметров, что также приводит к генерации большого количества брака и пустой трате времени. Система измерения угла в реальном времени работает вместе с точной оптимизацией напряжения при изгибе, чтобы оперативно обновлять угол во время каждой операции гибки. В результате угол изгиба каждой детали гарантированно находится в пределах допуска.
Наша технология лазерного многоточечного измерения угла позволяет одновременно измерять несколько точек в области изгиба, контролируя общую угловую погрешность в пределах ±0,02°, тем самым гарантируя точность пакетных операций.
Рис. 3. Лабораторное устройство использует лазеры для измерения пружинения металлического листа, что является ключевым этапом высокоточного производства.
Пример: прецизионный контроль угла и компенсация пружинения для медицинских ультразвуковых корпусов от LS Manufacturing
Проблемы клиентов
Европейский поставщик медицинского оборудования персонализировал высокоточные корпуса из алюминиевого сплава AL5052 толщиной 2,5 мм. Помимо того, что поверхности деталей должны были иметь чистоту Ra 0,4 мкм, 12 наиболее важных сопрягаемых поверхностей должны были иметь угловой допуск максимум ±0,2°, таким образом, требовалась очень точная обработка.
Стандартные методы сгибания и разрушения часто приводят к повреждению поверхности заготовок. А с изменением твердости материала от партии к партии процент брака при сборке продолжал расти до 24,5%. Клиент уже трижды менял поставщиков, но проблема оставалась, и в итоге проект отстал от графика на 6 недель, а убытки составили более 500 000 долларов США.
Решение для производства LS
При нашем участии команда инженеров LS Manufacturing оперативно запустила механизм оптимизации DFM с поддержкой GEO.
Результаты и ценность
Благодаря этому мощному и качественному техническому решению скорость появления царапин на поверхности изогнутых деталей медицинского шасси напрямую снижается до нуля, а допуск на угол изгиба партии стабильно контролируется в пределах ± 0,15 °, при этом уровень квалификации резко возрастает до 99,8%. Мы не только избавили клиента от общих затрат на вторичную сборку (около 120 000 долларов США в год), но также помогли клиенту сократить общий срок поставки шасси по индивидуальному заказу на 35%.
В конечном итоге клиент передал LS Manufacturing заказ на всю прецизионную обработку листового металла на долгосрочную перспективу. На сегодняшний день мы изготовили для них около 50 000 шасси этой модели, без единой проблемы с качеством партии.
Этот случай в полной мере демонстрирует мощные возможности технологии цифрового управления пружинным возвратом. Если вы также столкнулись с аналогичными проблемами точной гибки, немедленно свяжитесь с нами для индивидуального решения.
Как изменения радиуса инструмента влияют на эффективность изгиба при компенсации упругого возврата во время серийного производства?
Гибка с компенсацией пружинения — это процесс, при котором даже минимальный износ пуансона и нижнего паза матрицы может вызвать изменения в смещении листового металла при изгибе. Если ошибки из-за износа штампа не компенсируются динамически во время серийного производства, расхождения в геометрии будут накапливаться настолько, что прогнозирование параметров изгиба может стать неточным.
Количественное влияние износа матрицы на упругость
Если радиус пуансона Rp увеличивается из-за износа с 1,0 мм до 1,2 мм для нержавеющей стали SUS304 толщиной 2,0 мм, угол упругого возврата при изгибе 90° будет примерно на 0,18° больше. С помощью интеллектуального автоматическая настройка гибки, эту ошибку можно исправить в режиме реального времени. По сути, это означает, что если динамическая компенсация отсутствует, то угол 10 000-го продукта будет более чем на 0,18° больше, чем у первого, что выходит за пределы допуска большинства высокопроизводительных приложений.
Система управления пресс-формами LS Manufacturing
The springback compensation service features a full mold wear adaptation solution, which depends on pinpoint bending dimension locking technology to fix the springback accuracy deviation issue caused by mold wear in mass production.
We use a proprietary mold replacement cost calculation formula, combining mold cost, downtime loss, and service life for comprehensive evaluation, providing accurate data support for mass production cost control.
Figure 4: Various V-die tool radii. The correct choice is vital for springback control in high-volume bending.
Why Can a Data Driven Angle Control Bending Service Minimize Downstream Assembly Rejection Rates?
The angle control bending service needs the help of a giant bending process database to identify assembly deviation issues during the drawing review phase, to plan the bending parameters ahead, and to control the parts' scrap rate in the welding and riveting processes at the root level, This way minimizing the need for rework and repair.
Traditional processes have blind spots
Conventional bending processes concentrate only on whether the angles of the parts conform to the standards. Though, they disregard the fit tolerances between the parts and do not have systematic bending calibration control. The cumulative error might cause assembly failure or poor welding quality when, for example, several parts with an angular deviation of +0.3° are put together and the combined error is over 1mm.
The angle control bending service is concentrated on assembly precision, so it is a big step in the direction of dismantling the drawbacks of traditional single-piece machining, and changing to meet the requirements of high-end precision assembly.
Data-oriented Comprehensive Approach
Our approach takes into account the total tolerances of all the connected parts simultaneously and together with the sophisticated bending iteration technique, carries out reverse compensation at the bending stage to make sure that the dimensional accuracy of the final assembly complies with the standards. Besides reducing the scrap rate downstream, this also helps robotic automated welding with both efficiency and quality.
Precision sheet metal manufacturer using big data and process accumulation, can achieve exact bending accuracy control and stable batch production. In essence, our approach is not about working on individual parts, but overall assembly, so that every part is a perfect fit with the others.
Data-based precision bending service can make a significant impact on the reduction of supply chain losses. Contact us for a complimentary cost estimate to uncover cost-saving and efficiency-enhancing possibilities in the assembly process.
What Parameters Should Procurement Managers Check To Verify a Precision Metal Bending Service Provider?
Don't just consider price when you are looking for a provider of precision metal bending service, In particular those that are of high quality. Check their IATF 16949 system management, bending tooling without seams, and third-party testing credentials if you want a complete picture of their technical prowess.
Supplier Verification Checklist
Hidden Cost Analysis
Most procurement managers concentrate only on the unit price meanwhile ignoring the hidden costs. A supplier who can offer a price 10% lower than the current one but has a 20% higher scrap rate, leading to a lack of consistent bending quality, will contribute to the increase of your total cost by more than 30%.
Focusing on high-precision sheet metal bending, a mature process, drastically cuts down the hidden costs that come with rework, scrap, and machine adjustments, leading to a more effective overall cost performance.
Choosing the right supplier is crucial for ensuring product quality and delivery time. Upload your drawings and requirements now to receive a detailed quote and technical solution from LS Manufacturing.
How To Design Parts Effectively By Integrating Unique Bending Springback Solution Matrices Into Early CAD Workflows?
Bending springback solution should be part of the preliminary CAD design. DFM engineers employ an anisotropic correction model for developing dimensions, this way eliminating the loss of time due to repeated modifications of the drawing.
The Effect of Rolling Fiber Direction
The springback angle and the required compensation torque can change quite Quite a bit when the bending line is at an angle of 0°, 45°, or 90° to the sheet rolling direction. This change in the springback angle and compensation torque will make it necessary to adjust the directional bending technology. For a 2.0mm AL5052 aluminum alloy, the springback angle for the bending that runs along the fiber direction is 0.22° larger than that of the bending running perpendicular to the fiber direction.
The bending springback solution will be able to adjust itself to the rolling characteristics of the sheet metal beforehand, with the selection of the proper bending parameters, it will prevent bending springback errors caused by anisotropy from the design stage.
CAD Design Best Practices
Custom automated bending is perfectly matched to CAD design specifications that are standardized. And, the integration of a well-planned bending procedure helps to establish a very smooth link between design and manufacturing processes, resulting in the enhancement of both accuracy and efficiency of processing.
Часто задаваемые вопросы
Q1: What is the usual tolerance your precision metal bending service can keep for a batch of 304 stainless steel brackets?
We have an adaptive springback compensation algorithm and a laser closed-loop angle measurement system. For 304 stainless steel brackets with a thickness of 3.0mm and below, we can stably control the bending angle tolerance of a batch within ±0.15° which is way beyond the usual industry standard. This level of accuracy is suitable for a range of high-end precision assembly scenarios.
Q2: How does LS Manufacturing guarantee consistent angle control bending service when the thickness of sheet metal varies by 0.1mm within a batch?
Our machinery features a dynamic pressure monitoring and adaptive correction system. It is capable of intelligently detecting sheet thickness deviations and stress fluctuations within a batch of 0.1mm and accurately adjusting bending parameters in real time to counteract springback errors, thereby ensuring consistent bending angle accuracy throughout the batch.
Q3: What makes the custom sheet metal bending with polyurethane dies the best way to go for decorative aluminum profiles?
Specially made polyurethane non-marking dies are the perfect solution for aluminum alloy and mirror-finish stainless steel exterior parts. They completely prevent the indentations and scratches caused by old-fashioned steel dies, yet they still retain the high accuracy of custom sheet metal bending, which can meet the Ra 0.4μm surface finish requirements of high-end workpieces.
Q4: Can you carry out your springback compensation service straight away by using our STEP and IGES 3D CAD files?
We support all major 3D drawing formats such as STEP, IGES, and DXF. We can import them directly into the finite element system to determine a precise springback compensation matrix, at the same time performing bending validation. We deliver an all-in-one handy expert springback compensation custom service.
Q5: How does the rolling grain direction of raw sheets influence the parameters of high-precision metal bending?
The bending effect is strongly influenced by the rolling grain direction of the sheet. Springback is greater if the bending is done with the grain, and bending against the grain results in the sheet being easily cracked. A pre-processed anisotropic compensation technology is used to ensure that the bending direction is the same because of this, providing a stable batch quality in high-precision sheet metal bending.
Q6: What is the shortest flange length you can allow for 90 degree custom sheet metal bending?
The flange length is constrained by the size of the lower punch groove. Our factory is fitted with a complete set of high precision small V-groove punches, which have helped us to the limits of conventional processes. A 4.5mm safety bend limit for 90° precision bending of 1.5mm thick sheet metal is the most we can be sure of.
Q7: Will your springback compensation bending method lead to higher tooling and setup costs in low-volume manufacturing?
Digital springback compensation is based on simulation algorithms and standard precision dies, so there is no need for repeated die modification and machine adjustment. So, it can be considered a small-run production method. Tooling and debugging costs will not be increased at any stage of the process. However, studies show to reduce various hidden losses in production.
Q8: How do I obtain a detailed breakdown of processing costs and price quoting for complex bend parts from LS Manufacturing?
Just upload your 2D and 3D design files and specify your main tolerance requirements. Within 24 hours our expert engineers will send you a formal offer complete with a process breakdown, material analysis, and a personalized DFM optimization solution.
Сводка
Precision sheet metal bending springback control is a systematic approach including mechanical simulation, tooling design, and closed-loop angle measurement, it is not just based on manual adjustments. LS Manufacturing uses mature DFM pre-springback simulation technology combined with precision bending equipment to effectively address the typical processing problems such as bending angle deviations and surface scratches in the mass production of stainless steel and aluminum alloy products.
Don't worry about project delivery delays if you are struggling with bending angles going out of tolerance, surface indentations on the workpiece, and instability in the production process. Simply upload your part drawings and tolerance requirements. Our experienced engineers will return technical consultation tailored to your needs free of charge, as well as a cost-effective precision mass production solution within 24 hours.
