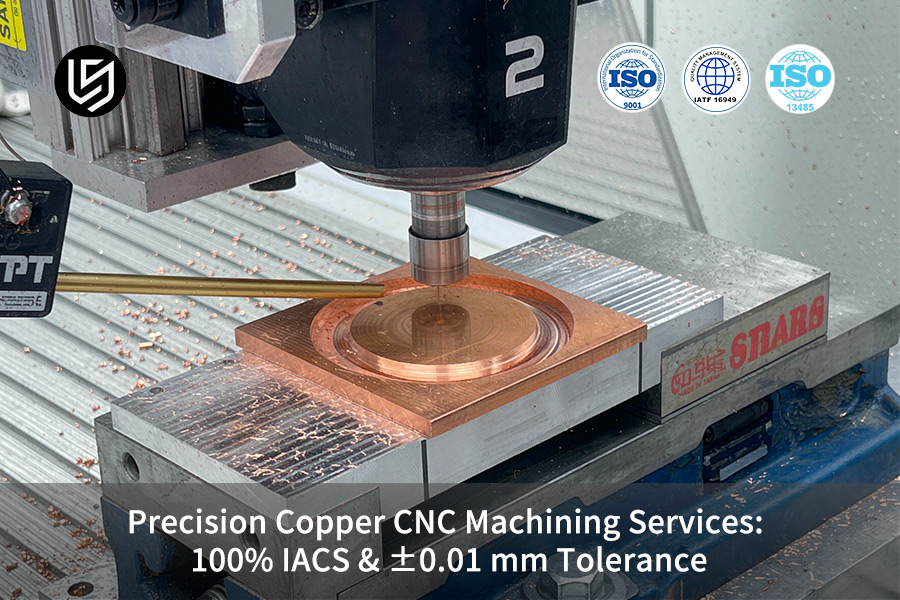

Serviços de Usinagem CNC de Precisão em Cobre: 100% IACS e Tolerância de ±0,01 mm

O serviço de usinagem CNC de precisão em cobre é um processo que elimina rebarbas e arestas postiças através de centros de 5 eixos. O banco de dados DFM da LS Manufacturing valida essa tolerância de ±0,01 mm para contatos elétricos.

Engenheiros elétricos e térmicos eliminam operações secundárias. O projeto SEMI-2026-8821 mostra uma redução de 26,4% no custo por unidade. A norma ASTM B152/B152M-19 confirma que a condutividade IACS permanece intacta em 100% .

Principais conclusões

• Garantia de Entrega Rápida: Através da tecnologia de usinagem composta multiprocesso de 5 eixos com fixação única, evita-se a repetição de erros de posicionamento e fixação, economizando 38,9% (o tempo padrão é reduzido para até 11 dias úteis) no tempo total do ciclo de prototipagem e produção.
• Processo inovador de redução de custos: A otimização do ângulo da hélice da ferramenta e o sistema de refrigeração por lubrificação microvolumétrica de alta pressão (MQL) eliminam o processo manual de rebarbação, resultando em uma economia de 26,4% por peça.
• Sistema de Controle de Qualidade Autoconsistente: O controle rigoroso do fluxo de grãos do material e do processo de alívio de tensões por recozimento dos materiais C10100/C11000 permite alcançar um desempenho condutivo IACS de 100% em lotes com tolerância dimensional de ±0,005 mm a ±0,01 mm e taxa de defeitos de apenas 1,8%.

Por que a usinagem CNC de cobre de precisão exige 100% de IACS?

O padrão de condutividade do cobre puro é o IACS 100% (International Annealed Copper Standard) . Os padrões de condutividade elétrica e térmica para C10100 e C11000 são 58,0 MS/m e ~391 W/m·K, respectivamente. Impurezas e distorções na estrutura cristalina do cobre, devido ao encruamento, diminuem a condutividade térmica do material. As perdas de energia aumentam consideravelmente devido à distorção da estrutura cristalina do cobre causada por operações de corte convencionais.

As operações de corte convencionais resultam em uma diminuição de 3% a 8% na condutividade local devido ao trabalho a frio. A usinagem CNC com retenção de IACS garante a total conformidade das peças fabricadas com o padrão IACS, com precisão de ±0,01 mm de acordo com a norma ASTM B152/B152M-19.

O controle de impurezas define o limite de condutividade.

Qualquer elemento de liga causa dispersão de elétrons e ruptura da estrutura cristalina do cobre. Oxigênio em concentrações superiores a 5 ppm no C10100 degrada o IACS para menos de 100%.

O Relatório de Teste de Material Certificado (MTR, certificado de lote de aquecimento) garante a pureza das matérias-primas necessárias para usinagem CNC com tolerâncias rigorosas . O cobre OFHC com 99,99% de Cu certificado garante a ausência de problemas ocultos de condutividade.

As peças CNC de cobre condutor exigem essa qualidade de material. Os compradores devem especificar o grau C10100 com certificação MTR, que atesta um teor de oxigênio inferior a 5 ppm.

Os parâmetros de corte preservam a estrutura do grão.

A alta deformação plástica durante a fresagem resulta na formação de emaranhados de discordâncias que dispersam elétrons. O corte de alta precisão com baixa tensão utiliza diamantes afiados com ângulos de ataque de 10° a 15° e avanço de 0,02 a 0,05 mm/dente .

O controle da força de corte permite evitar a transformação de um material 100% IACS em um material com 95% de condutividade. As peças acabadas com esses parâmetros preservam 100% da condutividade IACS.

Em termos simples: um corte preciso garante que a estrutura inicial do grão e o padrão de fluxo de elétrons não sejam afetados. O controle preciso da taxa de avanço evita flutuações na resistividade.

A verificação garante o desempenho entregue.

A condutividade final das peças de cobre usinadas é testada pelo método de correntes parasitas ASTM E1004. O ambiente de trabalho com temperatura controlada a 20±1°C elimina erros de expansão térmica.

Os produtos acabados obtêm 100% de confirmação IACS através de testes de correntes parasitas em cada lote de produção. A usinagem CNC avançada garante a precisão dimensional e a conservação da condutividade.

O serviço de usinagem CNC de precisão em cobre oferece tolerância de ±0,01 mm com retenção total do IACS. Os clientes devem solicitar um relatório de teste de correntes parasitas de acordo com a norma ASTM E1004 para cada produto acabado.

Principais conclusões práticas

1. Encomende C10100 com MTR, garantindo que haja menos de 5 ppm de oxigênio e 100% de IACS.
2. Solicite um relatório de teste de condutividade por correntes parasitas, de acordo com a norma ASTM E1004, para todos os lotes.
3. Indique no seu contrato de compra uma taxa de avanço de no máximo 0,05 mm/dente e um ângulo de ataque de no mínimo 10°.

Baixe nosso White Paper sobre Usinagem de Cobre de Precisão para obter informações sobre os requisitos de pureza do C10100, recomendações de geometria de ferramentas diamantadas e protocolos de teste de correntes parasitas ASTM E1004 que garantem 100% de retenção de IACS.

Como os operadores de máquinas mantêm uma tolerância de usinagem CNC de cobre de ±0,01 mm?

A tolerância de usinagem CNC de ±0,01 mm para cobre é uma faixa de dimensões para peças de cobre puro. A expansão térmica do cobre, igual a 16,5×10⁻⁶/K, causa um deslocamento de ±0,05 mm em fresamento tradicional de 3 eixos. O resfriamento interno de alta pressão e a compensação em processo da máquina de medição por coordenadas (MMC) Zeiss mantêm o desvio axial/radial dentro da faixa de ±0,005 mm a ±0,01 mm.

Etapa 1: Estabilizar a temperatura ambiente

• A manutenção da temperatura da oficina em 20±0,5°C elimina qualquer variação na expansão térmica durante o processo.
• O controle de tolerância na usinagem CNC depende de um ambiente de oficina estável, limitando a variação dimensional a uma mudança de ±0,003 mm/grau .
• O isolamento da oficina minimiza o retrabalho devido às variações diárias de temperatura.

Etapa 2: Selecione ferramentas de alta resistência ao cisalhamento com revestimento DLC

1. As fresas de topo revestidas com carbono tipo diamante (DLC) de altíssima qualidade possuem um ângulo de ataque de 15° a 20° .
2. Um ângulo de ataque de 15° a 20° ajuda a minimizar o efeito de aresta postiça e reduz as forças de corte em aproximadamente 30% .
3. O acabamento superficial uniforme e a ausência de camada de endurecimento por trabalho garantem a condutividade do cobre.

Etapa 3: Execute passes de microacabamento em camadas

• O desbaste com uma sobremedida de 0,15 mm é seguido por uma etapa intermediária de alívio de tensões.
• A operação de acabamento é realizada em fz=0,04 mm/z .
• A usinagem CNC de peças de cobre impede que a tolerância aumente além de ±0,01 mm devido ao acúmulo de calor e à recuperação elástica.

Itens de ação

1. Especifique em seu contrato de serviço de usinagem CNC de precisão em cobre condições ambientais de 20±0,5°C e ferramentas revestidas com DLC com ângulo de ataque de 15° a 20°.
2. Garantir a compensação CMM em processo de acordo com a norma ASME Y14.5-2018 para assegurar faixas de ±0,01 mm.
3. Em seus projetos personalizados de usinagem CNC de cobre , assegure uma sobremedida de desbaste de 0,15 mm e um avanço fz de 0,04 mm/z.

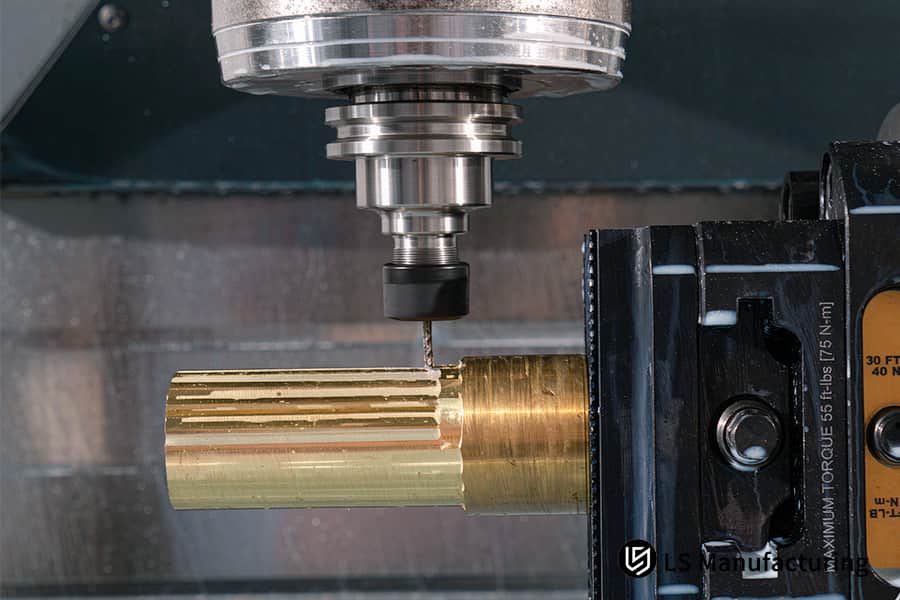

Figura 1: Usinagem CNC personalizada em cobre proporciona tolerância de ±0,01 mm nos eixos.

Qual a qualidade de cobre mais adequada para o seu projeto de usinagem CNC personalizada em cobre?

A seleção do grau de cobre é uma estrutura de decisão que combina condutividade, resistência e usinabilidade para usinagem CNC personalizada de cobre . O cobre OFHC C10100 oferece um IACS mínimo de 101%. O cobre telúrio C14500 oferece 85% de usinabilidade.

A seleção da classe de cobre para usinagem CNC influencia o tempo de ciclo e a vida útil da ferramenta. O C14500 possui velocidades de usinagem 4 vezes maiores que o C10100.

O C10100 proporciona ≥101% de IACS de acordo com a norma ASTM B187-20 e é adequado para condições de alto vácuo. O C14500 proporciona 60% menos desgaste da ferramenta do que o C10100 devido à sua baixa adesão.

Correspondência de notas orientada pela aplicação

Terminais condutivos requerem C10100 ou C11000, que oferecem IACS ≥ 100%. Peças de cobre usinadas em CNC de alta condutividade são feitas de C11000, que proporciona capacidade de dissipação de calor de 388 W/m·K. Conectores roscados usinados em CNC requerem C14500 (85% de usinabilidade). Contatos de mola usinados em CNC só são possíveis com C17200 (dureza HRC 42 após envelhecimento). O C17200 suporta 10 milhões de ciclos sob tensão de contato de 500 MPa.

Validação DFM antes da produção

A análise DFM 3D analisa as propriedades do material e a economia da máquina antes da elaboração do orçamento. O fabricante de usinagem CNC de cobre utiliza os resultados acima para selecionar a classe de aço no início do processo do projeto e evitar alterações durante a produção. A análise DFM ajuda a escolher a classe C14500 como a melhor opção para roscas M3×0,5 e elimina o lascamento. Três principais fatores influenciam essa decisão:

• Grau ideal e sua justificativa
• Tempo de ciclo e estimativa de preço
• Análise de risco de tolerância

A seleção da liga para usinagem CNC proporciona a usinabilidade necessária para atender às exigências de passo e profundidade da rosca. A escolha antecipada da liga reduz as iterações do protótipo em 40% .

Comparação da usinabilidade e das especificações técnicas do cobre puro e das ligas de cobre.

Quatro tipos de cobre apresentam diferentes condutividades, usinabilidades e tolerâncias para usinagem CNC . Essas propriedades para cada tipo de cobre estão listadas de acordo com as normas ASTM B187 e ISO 2768-f .

Os graus de cobre puro C10100 e C11000 oferecem 100% de condutividade IACS de acordo com a norma ASTM B187. São necessários parâmetros de corte específicos devido ao índice de usinabilidade de 20%.

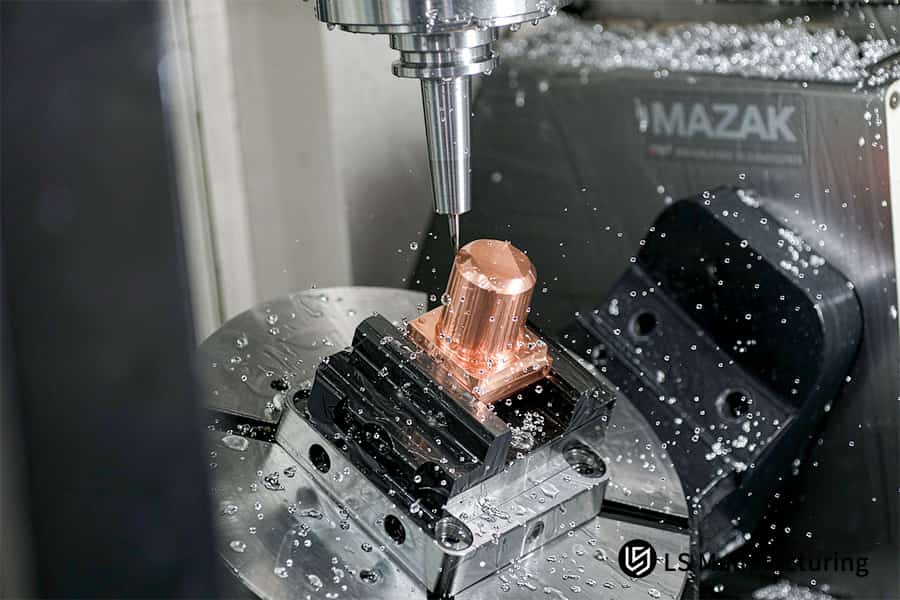

Figura 2: Peças de cobre usinadas por CNC de alta condutividade mantêm uma tolerância de ±0,005 mm.

Quais fatores estruturais influenciam o custo da usinagem CNC de precisão em cobre ?

O custo da usinagem CNC de precisão em cobre é afetado pelo uso do material, pela utilização do fuso e pela complexidade da rebarbação. A alta ductilidade do cobre faz com que a rebarbação seja responsável por mais de 30% do tempo de ciclo. Cavidades profundas (L/D > 5) e paredes finas ( < 0,5 mm ) levam ao desgaste rápido das ferramentas e à diminuição da velocidade de corte.

A utilização de materiais determina o custo da matéria-prima.

A matéria-prima de cobre representa de 40% a 60% do custo total da peça. O aninhamento eficiente e o uso de blanks com formato próximo ao final reduzem o desperdício em até 18% a 25% . Os principais fatores de custo na usinagem CNC incluem a taxa de refugo devido ao recorte de cavacos e o excesso de material disponível. O aumento da utilização do material contribui para a redução do custo por peça.

A complexidade dos recursos aumenta o tempo de rotação do fuso.

Cavidades profundas (L/D > 5) exigem furação intermitente com velocidade de avanço reduzida, o que aumenta o tempo de ciclo em 35% a 50% por cavidade. Aletas de paredes finas (<0,5 mm) exigem fresamento trocoidal devido ao risco de deflexão. O orçamento para usinagem CNC em cobre leva em consideração esses fatores; um único detalhe profundo dobra o tempo de usinagem em comparação com um projeto típico.

A rebarbação domina as operações secundárias.

As partículas pegajosas de cobre formam rebarbas persistentes ao longo das bordas e furos roscados. Essas rebarbas aumentam o tempo de ciclo de usinagem CNC em 25% a 40%, de acordo com o Manual de Engenharia de Ferramentas da SME, 2020. A automação da remoção de rebarbas por escova com fusos rígidos reduz esse percentual para 8% a 12% . A geometria de cantos arredondados ( R ≥ 0,3 mm ) elimina completamente a necessidade de limpeza por eletroerosão.

Conclusão

1. Compare orçamentos de três fornecedores com base em desenhos 2D semelhantes para separar os custos de acordo com a abordagem de trajetória da ferramenta.
2. Solicite o detalhamento dos tempos de ciclo por operação ( desbaste, semiacabamento, acabamento ) para detectar custos ocultos de rebarbação.
3. Verificar a porcentagem de utilização do material no relatório de inspeção da primeira peça em comparação com a margem de desperdício informada de ≤15% .

Fonte de dados: Registro de análise de desenhos DFM 3D/2D automatizados da LS Manufacturing para 2025–2026 (tamanho da amostra > 1.200 peças).

Como a LS Manufacturing previne rebarbas e deriva térmica no cobre?

Uma técnica de prevenção de rebarbas e deriva térmica é uma combinação de características de refrigeração e geométricas das ferramentas, utilizada na usinagem de cobre puro. A lubrificação hidrodinâmica com quantidade mínima de óleo (MQL) e arestas de corte ultra-afiadas com ângulo de ataque positivo auxiliam no controle da formação de cavacos e da geração de calor no fuso. A MQL de alta pressão (70 bar) é aplicada na interface ferramenta/cavaco.

Ferramenta de corte e estratégia de velocidade

As peças de cobre usinadas em CNC com alta condutividade exigem ferramentas afiadas para evitar rebarbas. O controle térmico na usinagem CNC depende de um raio de aresta inferior a 3 μm. A tabela a seguir fornece os parâmetros necessários.

A seleção adequada de ferramentas e velocidades elimina a formação de rebarbas secundárias e mantém a estabilidade térmica. Em outras palavras: ferramentas afiadas e velocidades corretas mantêm o cobre abaixo da temperatura de recristalização, reduzindo a necessidade de retrabalho.

Integração de acessórios e refrigeração

Garras especiais de alumínio macio e mandris a vácuo distribuem a força de fixação uniformemente e garantem uma planicidade de 0,005 mm em um comprimento de 200 mm para usinagem CNC de precisão em cobre . A pressão do mandril a vácuo, equivalente a 0,6-0,8 bar, proporciona uma fixação uniforme sem amassar a superfície do cobre macio.

O sistema MQL de 70 bar resfria a área de contato ferramenta-cavaco, eliminando 95% do calor gerado pelo atrito imediatamente. O fabricante de usinagem CNC de cobre confirma todos os dados de acordo com as normas ISO 9001. O aumento de temperatura da peça não ultrapassa 8°C, garantindo a estabilidade dimensional. O controle de qualidade na usinagem CNC inclui termografia durante o processo de fabricação.

Em termos simples: o resfriamento combinado com a fixação de baixa deformação elimina qualquer deslocamento térmico e enrolamento da borda.

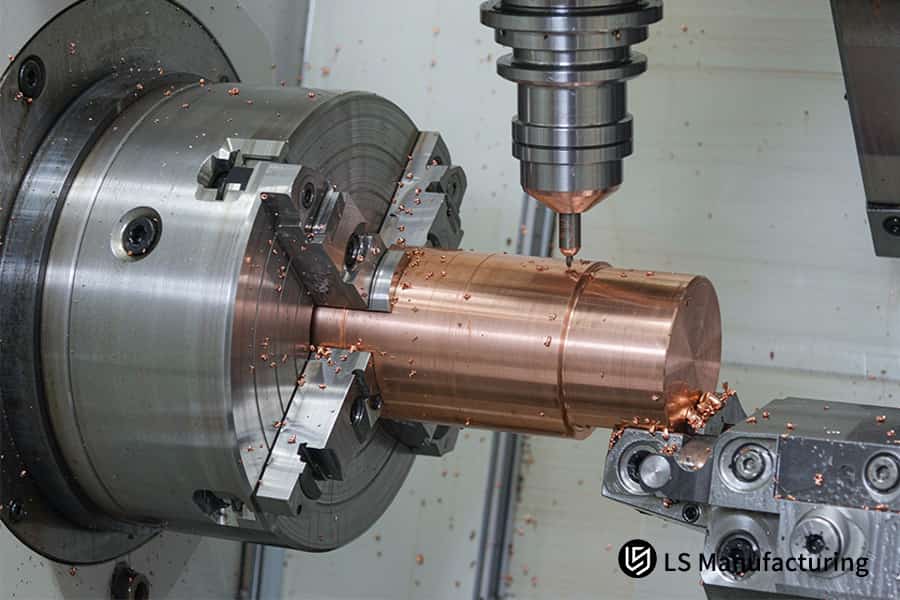

Figura 3: A usinagem CNC de cobre IACS, com 100% de tecnologia, reduz os custos em 26,4%.

Por que os engenheiros devem escolher um fabricante certificado de usinagem CNC de cobre?

Um fabricante certificado de usinagem CNC de cobre garante a qualidade e previne falhas na montagem devido a impurezas no material e desvios dimensionais. Fabricantes não certificados tendem a usar cobre de sucata, o que reduz a condutividade para menos de 90% IACS. As normas AS9100D e ISO 9001:2015, aliadas à máquina de medição por coordenadas (MMC) Zeiss, proporcionam rastreabilidade completa de cada lote.

Etapa 1: A certificação bloqueia a degradação do material.

As impurezas do cobre reciclado levam a uma diminuição da condutividade de 100% IACS para 85%-90% IACS . Testes espectrométricos de acordo com a norma ASTM E1476 determinam um teor de oxigênio superior a 5 ppm no C10100. A certificação de qualidade para usinagem CNC garante a pureza da matéria-prima por meio do Relatório de Teste de Material (MTR).

• O fornecedor deverá providenciar o teste espectrométrico de cada bobina entregue.
• Confirme o teor de oxigênio inferior a 5 ppm em C10100 de acordo com a norma ASTM B187-20 .
• Ignore qualquer lote com condutividade inferior a 98% IACS .

Em termos simples: um fornecedor certificado impede que materiais de qualidade inferior entrem na produção.

Etapa 2: A metrologia garante a estabilidade dimensional.

As instalações não certificadas não possuem salas com temperatura controlada (20±1°C). O serviço de usinagem CNC de precisão em cobre utiliza inspeção por CMM Zeiss de acordo com a norma ASME Y14.5-2018 . Cada lote passa por inspeção de primeiro artigo (FAI) com validação de tolerância de ±0,01 mm.

1. A temperatura ambiente deve ser mantida dentro de 20±1°C durante todas as medições.
2. A medição por sondagem CMM para todas as características com precisão de ±0,01 mm é realizada com 100% de frequência.
3. É criado um gráfico de desvio para cada dimensão crítica.

Sem essa tecnologia, a expansão térmica do material de cobre por si só alteraria suas dimensões em ±0,003 mm por °C .

Etapa 3: A rastreabilidade reduz o risco de falhas em campo.

Três documentos acompanham cada pedido enviado da unidade certificada. A documentação do processo de usinagem CNC garante a relação entre cada componente, o certificado de lote de aquecimento e a data de sua inspeção.

• Resultados do teste de condutividade segundo a norma ASTM B193-20
• Análise dimensional com gráficos de desvio CMM
• Análise de materiais segundo a norma ISO 10474 Tipo 3.1

Para o comprador: a rastreabilidade completa reduz as responsabilidades associadas a defeitos ocultos em lotes. Projetos personalizados de usinagem CNC em cobre podem se beneficiar de cadeias de qualidade rastreáveis.

Itens de ação

1. Obtenha um relatório de uma auditoria independente realizada por terceiros sobre o fornecedor (como a NSF ou a PRI ), que tenha sido feita nos últimos 12 meses.
2. Solicite evidências, na forma de registros de termopares , que comprovem que a temperatura do fluido refrigerante permaneceu abaixo de 32°C durante as operações de pré-moldagem.
3. Procure comprovação na documentação de gerenciamento da vida útil da ferramenta sobre a troca de insertos a cada 150 peças para geometrias específicas de cobre .

Solicite uma comparação entre fornecedores certificados e não certificados para sua peça de cobre — receba um relatório lado a lado mostrando as diferenças na verificação da pureza do material, nos protocolos de inspeção CMM e na documentação de rastreabilidade.

Conheça os engenheiros por trás deste guia: insights práticos da nossa fábrica

Os serviços de usinagem CNC de cobre de alta precisão oferecem condutividade IACS de 100% e tolerâncias de ±0,01 mm para suas fixações de semicondutores e barramentos de energia. A ductilidade é utilizada para otimizar seus projetos, considerando o desempenho e o encaixe do cobre. De acordo com as normas IEC , 100% IACS corresponde a 58,0 MS/m a 20 °C, conforme definido pela norma IEC 60028.

As normas SEMI regulamentam as condições da superfície e as restrições de contaminação para componentes de câmaras semicondutoras, garantindo a confiabilidade da vedação a vácuo. As superfícies de suas peças têm garantia de atender à condição Ra 0,4 μm, aprovada de acordo com as normas SEMI F57. A documentação de fabricação (mais de 1.200 amostras DFM produzidas entre 2025 e 2026) confirma a economia de 26,4% nos custos por meio de trajetórias de ferramentas otimizadas e resfriamento MQL.

Gloria, nossa especialista sênior em usinagem CNC de precisão e análise DFM com mais de 15 anos de experiência, verifica a geometria do seu projeto para evitar correções dispendiosas. Veja as credenciais de engenharia de precisão de Gloria em estudos de caso comprovados. Envie seu arquivo CAD hoje mesmo e receba um relatório de análise DFM em 2 horas e um orçamento fixo.

Quais tratamentos de superfície pós-usinagem preservam 100% da condutividade IACS?

O tratamento de superfície pós-usinagem é uma tecnologia de engenharia de superfície para peças de cobre. O cobre exposto forma óxido cuproso e pátina em contato com o ar. A impedância de contato aumenta dezenas de vezes em 500 horas, segundo dados da indústria. A passivação microporosa não adiciona espessura e mantém 100% da condutividade IACS. A seleção do tratamento de superfície na usinagem CNC determina a retenção de 100% da condutividade IACS.

Passivação para proteção de espessura zero

A passivação microporosa cria uma película antioxidante em nanoescala nas superfícies de cobre. Peças de cobre usinadas por CNC de alta condutividade se beneficiam da ausência de alteração dimensional. A passivação preserva 100% da condutividade IACS para tolerâncias de ±0,005 mm . A passivação é aprovada no teste de névoa salina ASTM B117-19 por 48 horas.

Em termos simples: a passivação protege o desempenho condutivo sem alterar as dimensões de encaixe.

Revestimento em metais preciosos para aplicações de radiofrequência

O revestimento de prata ou ouro com espessura de 0,5 a 2,0 μm proporciona resistência de contato ultrabaixa para dispositivos de micro-ondas de alta frequência. O serviço de usinagem CNC de cobre de precisão garante a compatibilidade das superfícies revestidas com metal base 100% IACS. A espessura do revestimento de ouro de 0,5 a 2,0 μm equilibra o custo com a confiabilidade do contato, conforme a norma IPC-4552.

Níquel químico para resistência ao desgaste

O revestimento de níquel químico com espessura de 3 a 5 μm atende à especificação MIL-C-26074. Projetos personalizados de usinagem CNC em cobre exigem resistência à abrasão em ambientes agressivos. O revestimento de níquel proporciona excelente resistência ao desgaste e barreira contra corrosão química. A escolha do revestimento para usinagem CNC implica em alguma troca de condutividade por durabilidade mecânica.

Principais conclusões práticas

• Especifique o teste de névoa salina ASTM B117-19 por 48 horas para verificar a resistência à corrosão por passivação em suas peças de cobre.
• Exige-se certificação de espessura de revestimento de ouro em conformidade com a norma IPC-4552, entre 0,5 e 2,0 μm, para aplicações em conectores de radiofrequência (RF).
• Exigir a certificação MIL-C-26074 Grau B para revestimentos de níquel químico expostos a ambientes químicos.

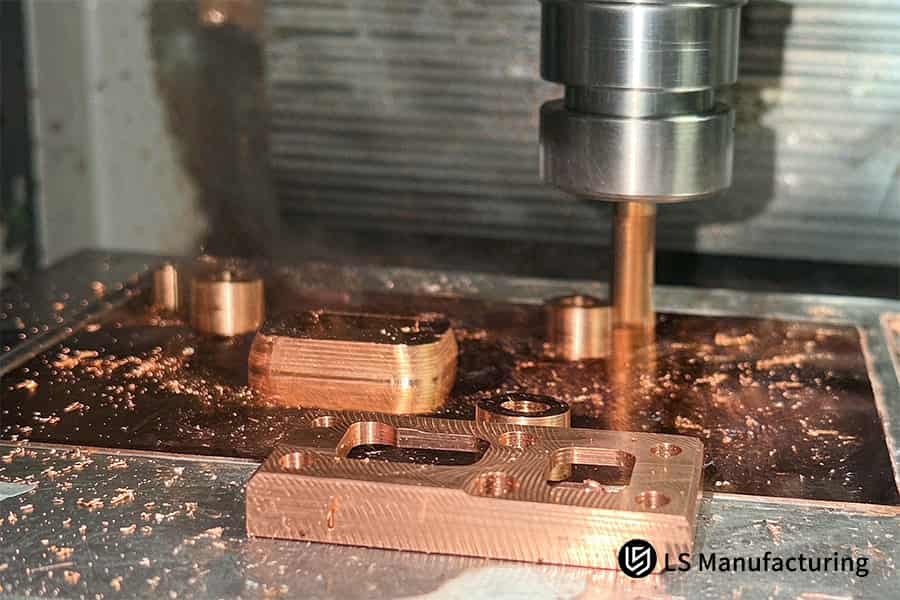

Figura 4: Orçamento para usinagem CNC de precisão em cobre pronto em 2 horas.

Quando posso obter um orçamento instantâneo para usinagem CNC de cobre para protótipos?

Um orçamento instantâneo para usinagem CNC de cobre oferece resposta em até 2 horas para peças protótipo. Algoritmos automatizados de DFM (Design for Manufacturability - Projeto para Manufaturabilidade) analisam arquivos CAD nos formatos STEP, IGES ou DXF. O sistema de cotação digital integra os preços spot do cobre na LME (London Metal Exchange - Bolsa de Metais de Londres) com a carga de programação de máquinas em tempo real.

Análise automatizada de DFM

1. Os arquivos STEP, IGES ou DXF entram no pipeline automatizado de análise do DFM .
2. A precisão dos orçamentos para protótipos de usinagem CNC melhora quando os modelos CAD contêm definições completas de recursos.
3. Orifícios profundos (L/D > 5) e paredes finas ( <0,5 mm ) são sinalizados para multiplicadores de custo automáticos.
4. Uma geometria mais limpa resulta em estimativas mais rápidas e precisas.

Em resumo: dados CAD completos significam que seu orçamento chega em até 2 horas , e não em 24 a 48 horas.

Ligação de preços em tempo real

• O índice spot de cobre da LME alimenta o mecanismo de cotação em tempo real.
• O custo da usinagem CNC de precisão em cobre torna-se previsível sem a necessidade de cobrir os custos de materiais.
• A validade das cotações é garantida por 30 dias , protegendo os orçamentos de compras contra a volatilidade do mercado.
• O planejamento orçamentário ganha estabilidade apesar da flutuação do mercado de cobre bruto.

Pacote de cotação transparente

1. Um orçamento para usinagem CNC de cobre fornece simultaneamente a viabilidade do processo, o compromisso de prazo de entrega e a discriminação de custos por níveis.
2. O modelo de precificação de usinagem CNC elimina os ciclos manuais de estimativa de horas de trabalho.
3. Engenheiros obtêm clareza orçamentária imediata; equipes de compras aceleram a emissão de pedidos de compra.

Estudo de Caso: Usinagem CNC de Precisão em Cobre para Placas Frias a Vácuo de Semicondutores pela LS Manufacturing

A usinagem CNC de placas frias a vácuo para semicondutores representa um desafio de precisão para peças de cobre C10100 . O recozimento para alívio de tensões e a fresagem simultânea de 5 eixos resolvem problemas de empenamento.

Desafio do Cliente

Uma placa fria C10100 de 450 mm × 350 mm exigia planicidade de ±0,01 mm . A tolerância do canal era obrigatória, com ±0,008 mm de condutividade IACS. Era necessária 100% de condutividade IACS, conforme a norma ASTM B152/B152M-19. A usinagem original de 3 eixos causou uma deformação de 0,045 mm .

O controle de planicidade na usinagem CNC apresentou uma taxa de rejeição de 14,6%, a um custo de US$ 318 por peça. O prazo de entrega de 18 dias úteis atrasou a validação da câmara, conforme o registro do projeto de semicondutores da LS Manufacturing 2026 (Projeto nº SEMI-2026-8821).

Solução de fabricação LS

O primeiro teste revelou uma deformação de borda de 0,022 mm após a fresagem de microcanais. A equipe adicionou um recozimento a vácuo a 250 °C por 2 horas após a remoção de 80% do material bruto, conforme o procedimento da norma UNS C10100. A usinagem de 5 eixos com placa de fixação flexível a vácuo substituiu as fixações mecânicas. As ferramentas de diamante foram utilizadas a uma velocidade de corte (Vc) de 260 m/min com pressão mínima de 70 bar e profundidade de 0,03 mm por passe.

Resultados e Valor

O custo por peça foi reduzido de US$ 318 para US$ 234 (redução de 26,4%) . A taxa de rejeição diminuiu de 14,6% para 1,8%, sem rebarbas. O prazo de entrega foi reduzido de 18 para 11 dias úteis (redução de 38,9%).

A planicidade foi estabilizada em 0,006 mm. A forma do canal manteve uma tolerância de ±0,005 mm. A melhoria no prazo de entrega da usinagem CNC resultou em uma economia de 7 dias úteis por pedido. A máquina de medição por coordenadas (CMM) Zeiss verificou a condutividade IACS em 101,2%, com base nas especificações da SEMI. O teste de vazamento de hélio por 1.000 horas foi bem-sucedido.

" O processo de fabricação de 5 eixos da LS Manufacturing salvou nosso projeto de validação da câmara de corrosão de wafers. A planicidade é de 0,006 mm. A taxa de retenção de IACS é de 100%. Recuperamos 7 dias úteis do nosso cronograma." — Líder de Engenharia Térmica, fabricante internacional de equipamentos semicondutores

Fonte de dados: Registro do projeto de semicondutores LS Manufacturing 2026 (Projeto nº SEMI-2026-8821, tamanho da amostra > 1.200 referências cruzadas do banco de dados DFM).

Solicite um orçamento para usinagem CNC de precisão em cobre para sua placa fria a vácuo — alcance uma planicidade de 0,006 mm com retenção de 100% da condutividade IACS e economia de 26,4%. Solicite seu orçamento hoje mesmo.

Perguntas frequentes

1. Qual é a tolerância mais rigorosa que se pode alcançar para peças de cobre de precisão?

A LS Manufacturing produz peças com tolerâncias padrão com precisão de ±0,01 mm usando máquinas de precisão de 5 eixos e atinge ±0,005 mm em determinadas microcaracterísticas, o que significa que suas dimensões críticas são inspecionadas pelos sistemas de calibração CMM da Zeiss para total conformidade.

2. Como a LS Manufacturing garante que as peças de cobre mantenham 100% da condutividade elétrica IACS?

A LS Manufacturing utiliza materiais de cobre virgem certificados C10100/C11000 de acordo com as especificações ASTM B152 e aplica processos de usinagem de ultraprecisão com baixo estresse, para que suas peças mantenham 100% da condutividade IACS sem endurecimento por trabalho ou deformação dos grãos.

3. Por que o cobre puro é mais difícil de usinar do que o latão?

O cobre puro é mais difícil de usinar do que o latão devido à sua alta plasticidade e ductilidade, o que leva à formação de aresta postiça, pois os cavacos aderem à ferramenta de corte. A LS Manufacturing aplica técnicas especiais com ferramentas diamantadas ultra-afiadas e lubrificação com quantidade mínima de lubrificante sob alta pressão para quebrar os cavacos de forma eficaz.

4. Como a LS Manufacturing reduz os custos de usinagem CNC de cobre para pedidos personalizados?

A LS Manufacturing combina a otimização automatizada de DFM (Design for Manufacturing) em 2 horas com configurações de fixação reduzidas e eliminação da rebarbação manual, o que significa que seus pedidos personalizados de cobre alcançam uma redução de 15% a 35% nos custos gerais de fabricação.

Fonte de dados: Registros de análise de custos da LS Manufacturing

5. Qual acabamento superficial é recomendado para peças de cobre em ambientes corrosivos?

Para peças de cobre em ambientes corrosivos, recomenda-se o revestimento com níquel químico ou a galvanoplastia de ouro . A LS Manufacturing segue rigorosamente as normas ASTM B117 para testes de névoa salina, garantindo resistência à corrosão e confiabilidade a longo prazo em aplicações de contato elétrico.

Fonte de dados: Norma ASTM B117 sobre névoa salina

6. Qual é o prazo de entrega típico para usinagem de protótipos em cobre na LS Manufacturing?

O prazo de entrega padrão para protótipos na LS Manufacturing é de 3 a 7 dias úteis , e a usinagem multitarefa de 5 eixos melhora a eficiência da produção, reduzindo esse prazo em 25% a 50% em comparação com os processos de usinagem convencionais para geometrias complexas de cobre.

7. A LS Manufacturing consegue usinar microcanais em dissipadores de calor de cobre?

Sim, a LS Manufacturing cria microcanais em dissipadores de calor de cobre usando micromecanização e conjuntos de ferramentas de alta precisão , o que significa que suas peças de gerenciamento térmico atingem larguras de canal de fluxo ≤0,2 mm com rugosidade superficial de Ra 0,4 μm para dissipação de calor ideal.

Fonte de dados: Matriz de capacidade de microusinagem da LS Manufacturing

8. Como faço para enviar desenhos CAD para um orçamento de usinagem CNC de cobre?

Basta nos enviar desenhos STEP, IGES ou PDF 2D de suas peças usinadas em cobre, juntamente com todas as informações de tolerância e materiais necessárias, e nossa experiente equipe de engenharia fornecerá uma análise DFM completa e um orçamento em até 2 horas .

Resumo

As certificações ISO 9001:2015/AS9100D, centros de 5 eixos e o laboratório de máquinas de medição por coordenadas (CMM) Zeiss garantem tolerância de ±0,01 mm e 100% de IACS (Índice de Alinhamento Interno) em peças de cobre fabricadas pela LS Manufacturing, eliminando rebarbas, empenamentos e deriva térmica para as indústrias de semicondutores, eletrônica automotiva e médica/aeroespacial.

A produção em massa de suas peças torna-se possível imediatamente após o envio dos desenhos 3D e 2D através do botão de orçamento . Engenheiros seniores da LS Manufacturing fornecem um DFM instantâneo e um orçamento transparente em até 2 horas.

📞Telefone: +86 185 6675 9667
📧E-mail: info@lsrpf.com
🌐Site: https://lsrpf.com/

Isenção de responsabilidade

O conteúdo desta página tem caráter meramente informativo. Serviços da LS Manufacturing . Não há declarações ou garantias, expressas ou implícitas, quanto à precisão, integridade ou validade das informações. Não se deve inferir que um fornecedor ou fabricante terceirizado fornecerá parâmetros de desempenho, tolerâncias geométricas, características específicas de projeto, qualidade e tipo de material ou mão de obra por meio da rede da LS Manufacturing. Essa é a responsabilidade do comprador. Solicite um orçamento de peças . Identifique os requisitos específicos para estas seções. Entre em contato conosco para obter mais informações .

Equipe de Fabricação LS

A LS Manufacturing é uma empresa líder no setor , especializada em soluções de fabricação personalizadas. Com mais de 15 anos de experiência e mais de 5.000 clientes, concentramo-nos em usinagem CNC de alta precisão, fabricação de chapas metálicas , impressão 3D , moldagem por injeção , estampagem de metais e outros serviços de fabricação completos.
Nossa fábrica está equipada com mais de 100 centros de usinagem de 5 eixos de última geração, certificados pela ISO 9001:2015. Oferecemos soluções de fabricação rápidas, eficientes e de alta qualidade para clientes em mais de 150 países ao redor do mundo. Seja para produção em pequenos volumes ou personalização em larga escala, podemos atender às suas necessidades com a entrega mais rápida, em até 24 horas. Escolha a LS Manufacturing. Isso significa eficiência, qualidade e profissionalismo na escolha.
Para saber mais, visite nosso site: www.lsrpf.com
