DFM per la piegatura della lamiera: regole minime R/t e di orientamento delle fibre per prevenire le cricche

Il servizio DFM per la piegatura della lamiera consiste in una revisione geometrica che risolve crepe e ritorni elastici attraverso il controllo della grana e del rapporto R/t.

I vostri lotti evitano il 16,4% di scarti dalle prove di spessori, una perdita registrata nel registro DFM LS Manufacturing 2025-2026 di oltre 1.200 casi prima della piegatura con bloccaggio del grano.

Punti chiave

La disposizione verticale delle fibre elimina le cricche da stress: le linee di piega perpendicolari alle fibre assicurano che le sollecitazioni di trazione agiscano solo sulle fibre esterne. I vincoli di allungamento garantiscono che la deformazione rimanga ben al di sotto dei limiti di trazione. I percorsi di propagazione delle cricche scompaiono dalle zone delle fibre esterne.

Il gradiente critico R/t impedisce al materiale di superare i limiti di trazione: sia l'alluminio morbido che l'acciaio a basso tenore di carbonio possono consentire un raggio interno di gran lunga inferiore a quello delle leghe dure utilizzate in ambito aerospaziale. I carichi strutturali resistono alla formatura senza superare il limite di trazione. La capacità strutturale di sopportare il carico rimane disponibile.

L'integrazione dei processi favorisce la compressione del ciclo: la compensazione del ritorno elastico viene introdotta nella pianificazione del processo nella fase DFM (Design for Manufacturing). La formatura secondaria viene eliminata dai cicli di produzione. Il tempo di processo, dal grezzo all'assemblaggio, si riduce grazie all'eliminazione dei cicli di correzione. I tempi di produzione vengono accorciati senza lavoro aggiuntivo.

Il posizionamento di precisione al micron garantisce la coassialità dell'assemblaggio: il feedback ottico della macchina CNC con controllo multiasse mantiene la geometria di riferimento della piegatura entro una zona micrometrica. La coassialità dei fori di montaggio rimane entro i requisiti di allineamento dell'assemblaggio.

Perché si verificano crepe nella piegatura della lamiera durante la produzione?

La fessurazione da piegatura della lamiera è definita come la separazione dei bordi dei grani dovuta a una deformazione delle fibre esterne che supera la capacità di allungamento a trazione del materiale durante l'operazione di piegatura. I difetti comuni nella piegatura della lamiera sono le microfessure dovute alla tolleranza dello stampo di ±0,05 mm, che causano un raggio di curvatura inferiore al valore critico. I vostri componenti possono evitare la fessurazione da piegatura grazie a un processo di prevenzione basato sulla progettazione per la producibilità (DFM).

1. Valutazione dell'orientamento delle fibre della materia prima mediante analizzatore metallografico prima della programmazione delle piegature.
2. Regolare la larghezza dell'apertura della matrice a V in base allo spessore della lamiera, con un incremento di 6-8 volte lo spessore stesso: regola fondamentale per la piegatura personalizzata della lamiera .
3. Pressione lenta servoassistita per distribuire la deformazione in tutta la zona di flusso della plastica.
4. Prevenzione delle cricche nella piegatura della lamiera mediante DFM per confermare l'allineamento della linea di piegatura con la direzione delle fibre.
5. Servizio DFM (Design for Manufacturing) per la piegatura di lamiere, volto a tradurre le regole di venatura e stampo in modelli piani producibili.

Fonte dei dati: registro di analisi automatizzata dei disegni DFM 3D/2D di LS Manufacturing 2025–2026 (dimensione del campione >1.200).

Scarica la scheda di riferimento rapido per la prevenzione delle cricche da piegatura della lamiera: una guida di una pagina che illustra il rapporto R/t minimo, l'allineamento dell'orientamento delle fibre e le regole per la selezione della larghezza dell'apertura della matrice a V in base allo spessore del materiale.

Quali sono le regole minime Rt per le leghe di lamiere per anime?

Il rapporto R/t minimo rappresenta il rapporto di sicurezza tra il raggio di curvatura interno (R) e lo spessore del materiale (t), che garantisce la protezione contro la rottura duttile dovuta alla strizione del materiale. I rapporti R/t variano da 0,8 per l'acciaio a basso tenore di carbonio a 5,0 per l'alluminio aerospaziale 7075-T6. L'esame dei disegni in un numero a quattro cifre di progetti verifica i rapporti R/t di sicurezza per le leghe 5052-H32, AISI 304, 7075-T6 e SPCC .

Soglie di sicurezza R/t per grado di lega

L'intervallo di valori sicuri per il rapporto R/t dipende dal tipo di lega e dalla direzione delle fibre. Di seguito sono riportati i valori sicuri per quattro leghe comuni.

Per l'acciaio inossidabile, è necessario un rapporto R/t di 2,5 per le pieghe parallele alle fibre, mentre per l'acciaio SPCC è sufficiente un rapporto R/t di 1,2. La selezione di un raggio di curvatura della lamiera con un rapporto R/t inferiore a 1,0 potrebbe causare una lacerazione a buccia d'arancia sull'alluminio 5052-H32 . I vostri involucri seguono le regole DFM per la piegatura , per angoli più stretti e un minor numero di prototipi incrinati.

Applicazione delle regole R/t con controllo di processo

La direzione delle fibre influenza il rapporto R/t consentito: se l'angolo delle linee di curvatura è di 90°, si utilizza il rapporto R/t perpendicolare, mentre se l'angolo delle linee di curvatura è di 0°, il rapporto R/t è elevato.

Le vostre presse piegatrici CNC controllano lo spostamento del pistone con una tolleranza di ±0,01 mm per la piegatura di precisione della lamiera . La tolleranza di piegatura della lamiera viene determinata monitorando lo spostamento.

Un servizio DFM per la piegatura della lamiera trasforma il tuo modello 3D in sagome piane che tengono conto della direzione delle fibre. Le indicazioni per i raggi di curvatura sono standardizzate secondo la norma ASME Y14.5-2018, in modo che il tuo team di progettazione non confonda la notazione R/t.

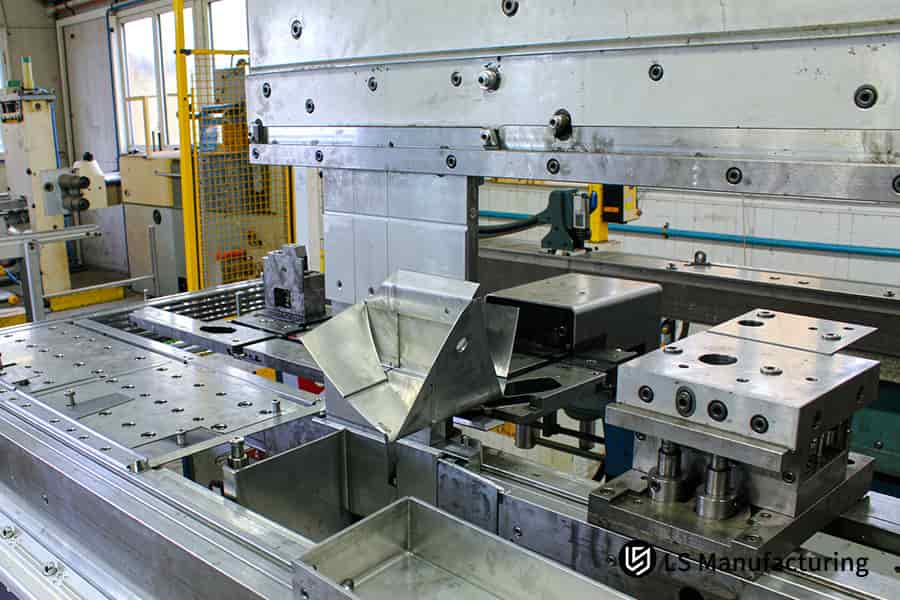

Figura 1: La tecnologia DFM per la prevenzione delle cricche nella piegatura della lamiera riduce le fessure al 2,1%.

In che modo la direzione delle fibre del legno influenza l'affidabilità della piegatura?

La direzione delle fibre della lamiera è la direzione longitudinale delle fibre derivanti dalla laminazione a freddo, e la piegatura perpendicolare a questa direzione (trasversalmente, a 90°) offre una formabilità ottimale. Una linea di piegatura a 0° parallela alle fibre di laminazione rompe i bordi longitudinali delle fibre e provoca lacerazioni sui bordi. Un angolo di 45° impedisce la propagazione delle microfratture nella direzione di laminazione.

Matrice di scelta dell'orientamento di piegatura

• Linea di piegatura a 0° (parallela alle fibre): le sollecitazioni di trazione rompono i bordi longitudinali delle fibre e inducono la lacerazione dei bordi alla radice della piega.
• Linea di piegatura a 45°: l'incrocio delle fibre ridistribuisce le sollecitazioni nell'area della flangia.
• Linea di piegatura a 90° (trasversale alla fibra): la duttilità è massima poiché il carico è distribuito attraverso i bordi delle fibre.

Una guida DFM per la direzione delle fibre di piegatura trasforma questi angoli in standard di nesting. Le linee guida per la progettazione della lamiera limitano la lunghezza della flangia a quattro volte lo spessore della lamiera.

Vincoli sull'angolo di nidificazione

Il software di nesting blocca le flange con un angolo di layout di 90° o 45° prima del taglio. I vincoli angolari proteggono i percorsi di carico secondo le regole DFM di flessione , poiché l'ottimizzazione non può ruotare una flangia strutturale fino a 0°.

Il vostro assemblaggio è privo di spazi vuoti perché le presse piegatrici mantengono ogni angolo di piegatura entro ±0,5° . Un alloggiamento pressofuso non può replicare questo controllo, poiché le pareti fuse non contengono una struttura di fibre rotanti.

Verifica della qualità del grano prima del taglio

La verifica della granulometria viene eseguita secondo la norma ASTM E112-13 prima del taglio di produzione. L'ispezione con macchina di misura a coordinate Zeiss verifica la geometria della piegatura con una precisione di misurazione di 0,0009 mm , garantendo così la tracciabilità dei dati nei report del primo campione.

La piegatura di precisione della lamiera si basa sull'ispezione con CMM Zeiss, poiché le variazioni di angolo indicano un errore nell'orientamento delle fibre. In parole semplici, si ha la certezza che gli assemblaggi siano perfettamente allineati al primo tentativo. Il servizio di prototipazione della lamiera convalida l'orientamento prima di investire nella realizzazione degli stampi.

Elementi di azione

1. Mantenere gli angoli di piegatura trasversale a 90° per le flange strutturali; tollerare piegature a 45° solo se l'efficienza di nesting scende al di sotto dell'85% .
2. Richiedi informazioni sulla granulometria secondo la norma ASTM E112-13 e un rapporto del primo campione ottenuto tramite CMM prima di avviare la produzione.

Fonte dei dati: rapporto di calibrazione ufficiale della macchina di misura a coordinate Zeiss CMM (precisione di misura 0,0009 mm ed errore di misura della lunghezza MPEE).

Guida di consultazione rapida

Il processo di nesting e di tranciatura determineranno la qualità della piegatura successiva. Una corretta progettazione della piegatura e dei fori/fessure eliminerà qualsiasi possibilità di concentrazione di stress nei pezzi grezzi. Tolleranze di piegatura precise determineranno le tolleranze di progettazione per ogni componente strutturale.

I raggi di curvatura di sicurezza standard di 1,0 t e superiori garantiscono la migliore qualità di formatura e i costi di produzione più bassi, senza la necessità di attrezzature speciali per i vostri pezzi.

Perché le scanalature di scarico della flessione sono vitali per l'integrità strutturale?

La scanalatura di scarico della piega è un intaglio rettangolare o circolare realizzato attorno all'intersezione delle flange e dei bordi per separare le sollecitazioni di lacerazione dalle deformazioni plastiche. Lo scarico garantisce che la planarità della parete adiacente sia mantenuta entro la tolleranza di 10 μm . La lacerazione degli angoli viene impedita prima della tranciatura secondo le specifiche del disegno.

Regole di selezione della geometria del rilievo

La larghezza dello scarico determina se la sollecitazione di lacerazione si propaga nelle pareti del pezzo. La sollecitazione di lacerazione si propaga lungo una linea di piega fino a quando non viene arrestata da un'apertura.

• Rilievo rettangolare: larghezza della fessura maggiore dello spessore della lamiera e profondità che si estende oltre le tangenti di piegatura.
• Rilievo circolare: raggio della scanalatura pari allo spessore della lamiera.

Un controllo DFM di 2 ore garantisce la marcatura di tutti gli angoli squadrati non smussati prima della tranciatura e la prevenzione delle cricche da piegatura della lamiera. Il DFM elimina gli angoli non smussati dal disegno. La fabbricazione di involucri in lamiera beneficia di una maggiore stabilità grazie all'incorporazione dello smusso nelle prime fasi della progettazione. La configurazione della pressa piegatrice rimane costante finché la geometria dello smusso rispetta le specifiche di spessore.

Rischio di strappo negli angoli non alleggeriti

La deformazione plastica può propagarsi lungo le superfici piane adiacenti grazie agli angoli squadrati non smussati. Il tasso di scarto dei bordi per le staffe in acciaio inox da 2,0 mm non smussate è del 12% rispetto al 2% con i modelli smussati.

La piegatura personalizzata della lamiera include alleggerimenti rettangolari e circolari. Si ottengono staffe pronte per la saldatura senza bisogno di spessori. Il servizio DFM di piegatura della lamiera integra la geometria degli alleggerimenti nel progetto del modello piano. La larghezza degli alleggerimenti viene verificata tramite CMM Zeiss secondo le tolleranze generali ISO 2768-1:1989.

I tradizionali schemi di scarico garantiscono che il costo della piegatura della lamiera rimanga indipendente dalle spese per gli utensili personalizzati. In altre parole: le scanalature di scarico consentono alle pareti laterali di rimanere dritte e permettono ai pannelli di combaciare perfettamente senza ulteriori lavorazioni.

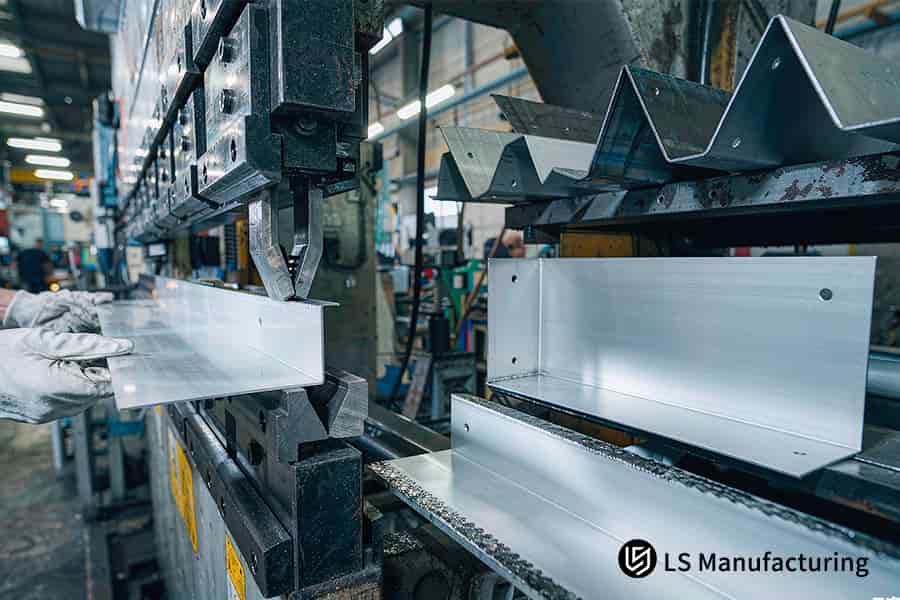

Figura 2: La piegatura di precisione della lamiera si allinea a 90 gradi rispetto alla venatura del metallo.

Come possono gli ingegneri calcolare con precisione il margine di piegatura?

La formula per la tolleranza di piegatura è un'equazione matematica per la lunghezza del grezzo piatto che tiene conto dello spostamento dell'asse neutro. Il metodo del fattore K per la correzione dell'espansione risolve il problema dello spostamento del riferimento del foro correggendo la lunghezza del grezzo al raggio dell'utensile della pressa piegatrice. I grezzi compensati mantengono un allineamento del foro di ±0,005 mm dopo la formatura, in modo che gli assemblaggi non richiedano la alesatura.

1. La durezza del materiale determina la posizione dell'asse neutro sulla piega. Le estensioni fisse disallineano considerevolmente il punto di riferimento del punzone. I fattori K misurati garantiranno il corretto allineamento dei fori.
2. Nel frattempo, le tabelle del fattore K misurato vengono inserite nell'equazione del margine di piegatura. Il calcolatore per la piegatura della lamiera converte la tempra della lega in una lunghezza precisa del grezzo. Il tuo pezzo riflette accuratamente il comportamento reale del materiale.
3. La formula di espansione BA = π × (R + K × T) × A ÷ 180 converte gli input in una lunghezza piana esatta. Il tuo grezzo corrisponde alle dimensioni finali, proteggendo i costi di piegatura della lamiera dagli scarti.
4. La piegatura personalizzata della lamiera richiede che i pezzi grezzi tagliati con laser CNC vengano tagliati alla lunghezza calcolata. I riferimenti dei fori mantengono la loro posizione. Non è necessaria alcuna alesatura secondaria per i vostri pezzi.
5. La piegatura di precisione della lamiera utilizza la compensazione del fattore K poiché i raggi degli utensili differiscono dai fattori K generici riportati nelle tabelle. I servizi di lavorazione della lamiera utilizzano l'output del fattore K durante il taglio dei pezzi grezzi. In parole semplici: la compensazione del fattore K garantisce che i fori nei vostri contenitori rimangano allineati senza necessità di ulteriori forature.
6. La precisione nella compensazione della curvatura consente di risparmiare ore di alesatura durante la produzione. I semilavorati compensati per la curvatura non richiedono forature secondarie.

Fonte dei dati: norma ASME Y14.5-2018 relativa a dimensionamento e tolleranze (allineamento dei riferimenti ingegneristici e verifica delle tolleranze).

Quali sono le trappole comuni del DFM che compromettono la piegatura di precisione della lamiera?

Tra le insidie ​​più comuni nella progettazione per la producibilità (DFM) nella piegatura di precisione della lamiera vi sono il posizionamento dei fori di montaggio all'interno dell'area di deformazione della spalla dello stampo o la mancata considerazione del ritorno elastico. I fori di fissaggio che si trovano a una distanza superiore a 2,5 volte lo spessore e il raggio si ovalizzano. Quattro errori geometrici comuni causano la maggior parte della distorsione riscontrata nelle staffe stampate, portando il tasso di scarto a quasi il 14% .

Quattro trappole geometriche dietro le parti distorte

L'interferenza tra la matrice e il recupero elastico è la causa principale degli scarti geometrici legati alle piegature. Di seguito sono riportati quattro errori comuni, basati sui limiti di tolleranza generali della norma ISO 2768-m .

Il gioco e la presa della flangia costituiscono la maggior parte degli scarti geometrici, mentre la prevenzione delle cricche di piegatura della lamiera DFM controlla ogni valore prima del tranciamento. La prototipazione della lamiera elimina le interferenze residue per il test a 5 pezzi

Compensazione del ritorno elastico e simulazione di collisione

Il ritorno elastico (angolo di ritorno dopo la rimozione del punzone) dell'acciaio AISI 304 è compreso tra 2° e 4° , il che significa che è necessaria una compensazione della sovrapiegatura.

La compensazione della sovrapiegatura mantiene gli angoli entro ±0,5°, proteggendo il preventivo per la piegatura della lamiera da costi aggiuntivi.

Le regole DFM di piegatura determinano il gioco del foro e la presa della flangia prima della chiusura, il che significa che i servizi di assemblaggio di lamiere potranno imbullonare i vostri contenitori senza bisogno di spessori.

In parole semplici: una sequenza di piegatura validata garantisce che gli scarti di assemblaggio rimangano al di sotto del 3% del materiale. Una pressa piegatrice manuale non può mai raggiungere una precisione di ±0,5° a causa della pressione variabile del tallone per ogni corsa.

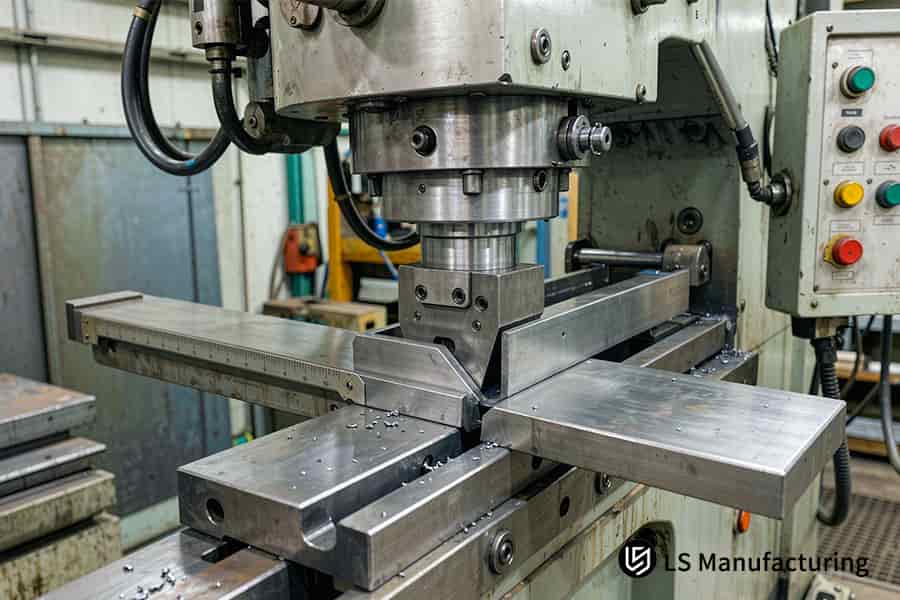

Figura 3: La piegatura personalizzata della lamiera mantiene una precisione del calibro posteriore di ±0,005 mm.

Dalla nostra officina al vostro disegno: supportati da esperti di produzione di precisione.

Gloria, esperta leader nella prototipazione rapida e nella produzione rapida con oltre 15 anni di esperienza nella lavorazione a 5 assi e nella formatura complessa della lamiera , ha redatto tutte le linee guida di piegatura fornite sopra. Verificate l'esperienza di Gloria in DFM e produzione prima che il vostro team consegni i disegni. La sua esperienza pratica nella formatura controllerà ora i raggi di curvatura, la direzione delle fibre e le scanalature di scarico.

Le tolleranze generali secondo ISO 2768-m si applicano a tutte le dimensioni di piegatura non approvate sui vostri disegni, mantenendo la geometria della flangia entro limiti verificabili. L'ispezione a correnti parassite e a liquidi penetranti delle piegature viene eseguita secondo ASME BPVC Sezione V a causa della presenza di cricche che tendono a formarsi in corrispondenza delle piegature. Ogni componente spedito è sottoposto a ispezioni certificate ISO 9001:2015 e AS9100D .

Le revisioni dei disegni per progetti di robotica, settore medicale e aerospaziale coprono oltre mille codici articolo unici. L'orientamento delle fibre e le modifiche R/t garantiscono che le strutture rientrino nelle tolleranze di piegatura. Ottieni un'analisi DFM rapida sull'utilizzo dei materiali, le tolleranze di ritorno elastico e i rischi di cricche prima di investire in attrezzature.

Quali fattori determinano il costo della piegatura di precisione della lamiera?

Il costo della piegatura comprende il tempo totale di preparazione, il tempo di ciclo, gli scarti e le ore di ispezione, non solo il prezzo al chilo. I raggi di curvatura standardizzati riducono del 31% i tempi di lavorazione, quindi il preventivo per la piegatura della lamiera si riduce senza necessità di riprogettazione.

Fattori che influenzano i costi di un preventivo

Il costo della piegatura della lamiera aumenta con la frequenza di impostazione, prima ancora di considerare il costo dei materiali. Una staffa con quattro diversi raggi di curvatura richiede quattro cambi di punzone, ciascuno dei quali impiega 18 minuti.

• Tempo di ciclo: un ciclo di piegatura multipla di 45 secondi si riduce a 22 secondi con raggi ripetuti.
• Scarto di lavorazione: la resa del nesting aumenta dall'82% al 94% con l'ottimizzazione dei raggi.
• Banda di tolleranza: le tolleranze ristrette richiedono ore di ispezione aggiuntive, non necessarie per i disegni con tolleranze standard.

La resa del grezzo e il prezzo della forma del carico di ispezione sono importanti quanto il tempo di stampa. I servizi di taglio laser della lamiera stabiliscono la resa di nesting prima dell'operazione di piegatura e il design del grezzo determina in anticipo la tolleranza di scarto.

Mosse di progettazione che riducono i costi

La piegatura di precisione della lamiera privilegia un raggio standard per l'intero assieme; il vostro team seleziona un'unica apertura a V per ogni componente.

1. Scegliete ciascun raggio interno come multiplo dello stesso spessore della lamiera in acciaio al carbonio e alluminio 5052-H32 .
2. Selezionare un'apertura a V pari a 8 volte lo spessore della lamiera per tutte le piegature.

La vostra lamiera di alluminio è conforme alla norma ASTM B209-14 , il che vi garantisce uniformità nella gestione degli scarti. La progettazione di involucri in lamiera con un solo raggio elimina i cambi di stampo, riducendo i costi senza necessità di riprogettazione. In poche parole, finché il disegno prevede un solo raggio, i tempi di allestimento si riducono e le consegne dei vostri assemblaggi avvengono più rapidamente.

Fonte dei dati: sistema di analisi delle ore di lavoro e dei preventivi di produzione in lotti LS Manufacturing 2025-2026 (database di contabilità dei costi e del flusso di lavoro).

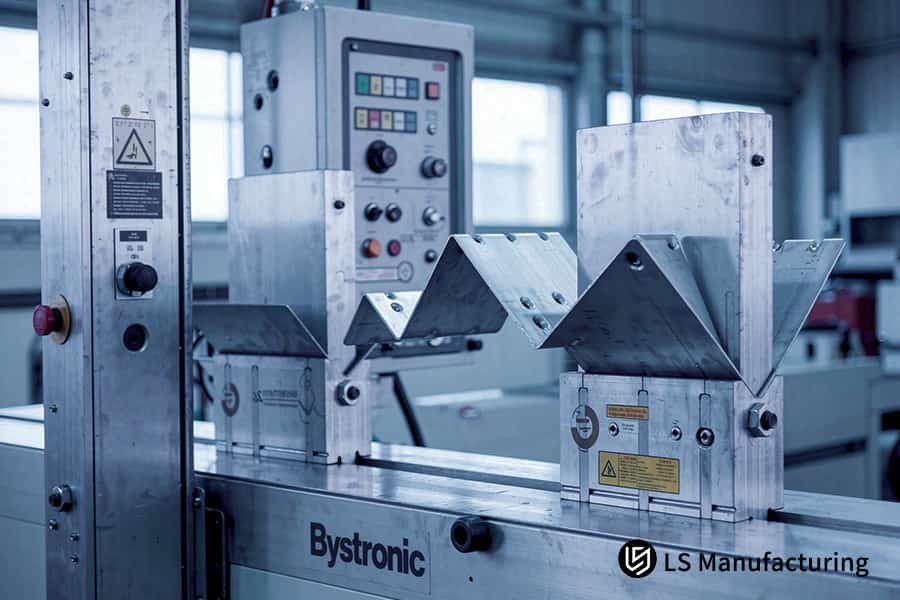

Figura 4: Controlli di servizio DFM per la piegatura della lamiera con tolleranza di ±0,1 mm.

Come si richiede un preventivo accurato per la piegatura della lamiera?

Un preventivo accurato per la piegatura della lamiera è determinato dalla completezza della documentazione tecnica, non dal prezzo dei materiali. Il formato STEP AP242 3D con PDF 2D e tolleranze di ±0,1 mm per le indicazioni di riferimento consente ai fornitori di fornire preventivi definitivi per la piegatura in un solo giorno lavorativo.

Documentazione necessaria per un preventivo vincolante

• Esporta il modello CAD 3D in formato STEP AP242 (ISO 10303-242:2014) mantenendo i corpi solidi; l'esportazione in formato STL obbliga i fornitori a ricreare i profili delle pareti.
• Aggiungi una stampa PDF 2D che includa i riferimenti di tolleranza, i raggi di curvatura e le misure dal foro alla curvatura.
• Specificare il grado del materiale, la tempra e lo spessore della lamiera; 0,5–3,0 mm è ottimale per la copertura delle comuni matrici a V.

Verifiche all'interno del rapporto DFM

1. Una mappa della direzione delle fibre identifica tutte le curvature che corrono parallele alle fibre laminate; le regole guida DFM per la curvatura della direzione delle fibre richiedono che le linee di curvatura a 0° diventino a 90°.
2. Un report di nesting vuoto fornisce informazioni sull'utilizzo del materiale, pari a circa l'88% per le staffe a flangia multipla.
3. Un controllo di interferenza di piegatura include un elenco delle flange che interferiscono con la punzonatura.
4. Una sovrapposizione di motivi piatti dimostra la lunghezza sviluppata in base alle dimensioni finali .

Un servizio DFM combinato per la piegatura della lamiera restituisce tutti e 4 i controlli prima del processo di tranciatura, congelando così i disegni prima dell'investimento negli utensili.

Valutazione delle quotazioni concorrenti

Il prezzo unitario nasconde il rischio di rilavorazioni. Valutare i fornitori in base a tre criteri:

• Frequenza di cambio punzone: ogni cambio punzone aggiuntivo aumenta il tempo di esecuzione.
• Metodologia di controllo qualità: i test CMM secondo la norma ISO 10360-2:2009 superano le ispezioni con calibro.
• Gestione del materiale: informarsi sulla conformità del modello alle restrizioni relative alla direzione di laminazione.

Differenze di prezzo del 5% nella piegatura della lamiera non sono neanche lontanamente significative quanto una singola operazione di alesatura. In poche parole: un'analisi DFM condotta correttamente è più importante per la data di lancio del prodotto di una riduzione di prezzo.

LS Manufacturing: piegatura di precisione della lamiera per telai robotici autonomi: eliminazione di microfratture e deformazioni.

La piegatura di precisione della lamiera per i telai AMR riduce le microfratture grazie alla combinazione di allineamento delle fibre a 90° e rapporto R/t superiore a 1,0. La regolazione del raggio guidata da DFM ha ridotto le cricche sugli angoli esterni al 2,1% per l'alluminio 5052-H32 da 3,0 mm. La tolleranza del punto di riferimento di montaggio è stata impostata a ±0,01 mm e il costo per unità è stato fissato a $101 per telaio (#ROBOT-2026-882).

Sfida del cliente

Fessure sul bordo esterno si sono aperte su una porzione considerevole di ogni grezzo di prova 5052-H32 presso un costruttore AMR per carichi pesanti. Angoli R/t 0,5 e linee di piega parallele alla venatura hanno aperto fessure su ogni ciclo di prova di fabbricazione della lamiera . La posizione del foro si è spostata ben oltre i limiti di assemblaggio, costringendo alla rettifica manuale e al sollevamento, costo unitario pari a $ 134 .

Soluzione ingegneristica

DFM review incorporated rotating nesting so that the flange responsible for bearing the load was perpendicular to the rolling direction. Radius was increased from R/t 0.5 to 1.2 , and laser relief slots prevented tear propagation. First-article bends on one 68–72 HRB alloy reduced the springback by 0.8°, and CNC micro-compensation ensured repeatable back-gauge accuracy at ±0.005 mm .

Risultati

La frequenza delle cricche si è ridotta a un livello minimo, e la tolleranza di montaggio si è stabilizzata entro i limiti di accoppiamento. Il costo unitario è diminuito del 24,6%, attestandosi a 101 dollari, mentre i tempi di consegna si sono ridotti del 38,9%, arrivando a 11 giorni. I componenti di precisione in lamiera, approvati per l'assemblaggio destinato all'esportazione, hanno superato i test a correnti parassite senza rilevare alcuna cricca, soddisfacendo i criteri di superficie della Sezione V del codice ASME BPVC (codice per caldaie e recipienti a pressione per le prove non distruttive) . In poche parole: l'assenza di cicli di rilavorazione consente di rispettare le tempistiche di lancio dei telai.

Fonte dei dati: registro di analisi automatizzata dei disegni DFM 3D/2D di LS Manufacturing 2025–2026 (progetto n. ROBOT-2026-882, dimensione del campione >1.200).

Valuta l'orientamento della linea di piegatura del tuo telaio rispetto alla direzione delle fibre: i nostri ingegneri DFM simuleranno il rapporto R/t, la compensazione del ritorno elastico e il posizionamento delle fessure di scarico laser per prevenire fessurazioni sui bordi esterni delle leghe 5052-H32 e simili.

FAQ

1. Qual è il raggio di curvatura minimo assoluto per la lamiera di alluminio 6061-T6?

6061-T6 aluminum requires an inner bend radius of ≥3.5t , with the bend line running 90° to the rolling grain. LS Manufacturing forms each 6061-T6 blank to ISO 2768-m general tolerances. Your brackets avoid brittle outer-corner fracture and reach assembly without apex cracks.

2. In che modo LS Manufacturing previene la deformazione della lamiera in prossimità dei fori di taglio?

La distanza dal bordo del foro deve rimanere ≥2,5t + R per mantenere i fori di montaggio rotondi durante la formatura. LS Manufacturing taglia degli spazi di scarico pre-laser tra ogni linea di piega e il bordo del foro. Le vostre configurazioni compatte mantengono la posizione del foro di montaggio sul bersaglio e si avvitano senza alesatura.

3. È mai accettabile una piegatura parallela alla direzione delle fibre del metallo?

La piegatura parallela alla fibra rimane accettabile solo con un rapporto R/t rilassato ≥ 2,5 quando la resa di nesting non lascia alternative. LS Manufacturing combina tempra ricotto con tale rapporto rilassato per eliminare le tensioni di laminazione. I vostri layout vincolati mantengono il volume degli scarti a livelli minimi senza riparazioni di crepe.

4. Quale rugosità superficiale ci si può aspettare all'apice della piega della lamiera?

La rugosità dell'apice di curvatura si attesta tra Ra 1,6 μm e Ra 3,2 μm in condizioni di flusso plastico stabile. LS Manufacturing utilizza stampi con rivestimento lucido per bloccare le impronte dello stampo. I pannelli estetici risultano privi di segni di stampaggio e chiaramente verificati con il rugosimetro Mitutoyo.

5. Quanto tempo ci vuole per ottenere una valutazione delle capacità produttive dal vostro team di ingegneri?

Riceverete un preventivo DFM completo entro una sessione di lavoro dal caricamento del file STEP o DXF. LS Manufacturing elabora il report basandosi sull'utilizzo dei materiali, sulla precompensazione del ritorno elastico e sull'analisi del rischio di cricche . Il vostro team blocca i disegni prima di iniziare la fase di produzione degli stampi.

6. Quali standard di tolleranza garantite per i pezzi piegati complessi tramite macchine CNC?

La tolleranza di contorno standard raggiunge ±0,02 mm , mentre la posizione delle caratteristiche principali e l'angolo di piegatura convergono all'interno della banda a livello di micron. LS Manufacturing mantiene entrambe le bande di tolleranza grazie alla calibrazione della macchina di misura a coordinate. I vostri assemblaggi piegati si imbullonano senza bisogno di spessori o adattamenti manuali.

7. Qual è in genere il risparmio sui costi derivante dalla progettazione con raggio di curvatura standardizzato?

Un raggio di curvatura standardizzato elimina i costi di cambio punzone e ricalibrazione dal prezzo unitario. I dati di produzione di LS Manufacturing mostrano una riduzione del costo per pezzo del 24,6% una volta che un disegno include un'indicazione di raggio unico. I vostri assiemi vengono spediti a costi inferiori senza necessità di riprogettazione.

8. Quali metodi di ispezione garantiscono l'assenza di microfratture su componenti aeronautici critici?

I componenti aeronautici critici vengono sottoposti al 100% a test a correnti parassite o a ispezione con liquidi penetranti fluorescenti prima della spedizione. LS Manufacturing si attiene alle norme ASME Boiler and Pressure Vessel Code Sezione V relative ai controlli non distruttivi. Le vostre strutture non presentano propagazione di cricche e vengono consegnate con documentazione NDT pronta per la verifica.

Carica il tuo file DXF o STEP per un report DFM completo: i nostri ingegneri analizzeranno il raggio di curvatura, l'orientamento delle fibre, il gioco del bordo del foro e la compensazione del ritorno elastico, fornendoti un preventivo definitivo con protocollo NDT entro una sessione di lavoro.

Riepilogo

Componenti in lamiera di precisione e affidabili derivano dal controllo dell'orientamento delle fibre e da una progettazione con rapporto R/t minimo, non dal caso. I vostri semilavorati presentano angoli di piegatura privi di crepe e una ripetibilità dimensionale stabile una volta che le scanalature di scarico e la distribuzione bilanciata delle tensioni entrano in gioco nel processo di tranciatura. La revisione DFM certificata ISO 9001:2015 e AS9100D accompagna i vostri disegni dalla verifica del progetto fino alla consegna per la produzione di massa.

I disegni del telaio con angoli acuti rischiano ancora di causare stiramenti e crepe sui bordi nel programma successivo. Il tuo team eviterà ripetute prove di stampaggio grazie a una revisione DFM preliminare che verifica i file 3D/2D per direzione delle venature, raggio di curvatura e design del rilievo. Carica i disegni tramite " Ottieni preventivo immediato " per ricevere un report DFM e un'analisi dei costi che accelereranno i tempi di passaggio dal prototipo alla produzione.
