Servizio DFM per il taglio laser: supporto ingegneristico specializzato per la riduzione dei costi.

Il servizio DFM (Design for Manufacturing) per il taglio laser è essenzialmente una consulenza tecnica che aiuta i team di ingegneri a definire le politiche di produzione più appropriate per il taglio laser, a partire dalla fase concettuale. Questo servizio può risolvere problematiche fondamentali nella lavorazione di lamiere di alta precisione, come un aumento del costo unitario del 30% o più e ritardi nelle consegne dovuti a un'interruzione tra la fase di progettazione e quella di produzione . Nella lavorazione di lamiere di alta precisione , sia in ambito civile che commerciale, gli ingegneri si imbattono spesso in problemi come il ritiro da taglio o la bruciatura degli angoli quando non vengono considerati i vincoli fisici della lavorazione. I fornitori tradizionali si limitano a eseguire la lavorazione secondo i disegni e non sono in grado di offrire valutazioni iniziali del processo.

LS Manufacturing, grazie al suo team di ingegneri altamente qualificati, offre modifiche di ottimizzazione progettuale che possono essere implementate immediatamente e, al contempo, consentono ai clienti di ottenere vantaggi in termini di costi già in fase di sviluppo. Approfondiremo questi aspetti ingegneristici in un secondo momento.

Panoramica dei valori fondamentali del servizio DFM di taglio laser

Punti chiave

• La struttura determina i costi: un diametro del foro superiore a 1,0 volte lo spessore del materiale e una spaziatura dei fori superiore a 1,5 volte lo spessore del materiale possono evitare completamente la deformazione da stress termico, eliminando così direttamente il 100% dei costi di foratura e lavorazione secondari .
• Percorsi alternativi di processo: realizzare fori di processo a forma di "osso di cane" agli angoli o modificare il rapporto di layout a oltre l'85% sono metodi molto efficaci per ridurre i tempi e i costi dei materiali per ogni pezzo tagliato al laser .
• Valore fondamentale del DFM: un fornitore dotato di capacità di valutazione DFM complete e conformi alla norma IATF 16949 può dimostrare che il 90% del rischio di produzione intrinseco alla produzione di massa può essere eliminato già nella fase di prototipazione.

Perché scegliere il servizio DFM di taglio laser e il supporto ingegneristico specializzato di LS Manufacturing?

Grazie al nostro servizio DFM (Design for Manufacturing) specializzato nel taglio laser e all'esperienza maturata gestendo oltre 1.200 progetti di lavorazione di lamiere di precisione in tutto il mondo, il 92% dei difetti di fabbricazione nel taglio laser è dovuto a punti ciechi del processo in fase di progettazione, piuttosto che a errori operativi durante la produzione. Il nostro flusso di lavoro è strettamente allineato al sistema di gestione della qualità IATF 16949:2016 , il che significa che ogni report DFM è soggetto a una revisione tecnica a tre livelli.

L'esperienza media di ciascun membro del team nel taglio laser è di oltre 11 anni e tutti i membri sono professionalmente certificati nella lavorazione della lamiera. Sono in grado di prevedere con precisione i modelli di rilascio delle tensioni termiche per vari materiali e spessori. Tutte le procedure di collaudo vengono eseguite secondo lo standard internazionale ISO 9001:2015 , che consente di fornire ai clienti un set completo, tracciabile e preciso di dati di verifica del processo .

In un caso, abbiamo collaborato con un produttore nordamericano di dispositivi medici per aiutarli a ridurre il tasso di scarto dei loro componenti in acciaio inossidabile per strumenti chirurgici dal 28% allo 0,3%. Inoltre, il costo di lavorazione per pezzo è stato ridotto del 27%. La chiave del successo è stata il nostro coinvolgimento fin dalle prime fasi della progettazione , compresa l'ottimizzazione accurata della disposizione dei fori e dei percorsi di taglio dei componenti.

Il nostro servizio DFM (Design for Manufacturing) per il taglio laser, professionale e conforme alle normative, si basa su una solida esperienza ingegneristica e su standard autorevoli, prevenendo alla fonte diversi difetti di fabbricazione e riducendo significativamente il rischio di scarti e rilavorazioni. Per apprendere rapidamente le tecniche di prevenzione dei difetti, è possibile scaricare direttamente il nostro white paper esclusivo sul processo DFM, che illustra i punti chiave della lavorazione di precisione della lamiera anche senza alcuna esperienza pregressa.

Perché scegliere un servizio professionale di taglio laser DFM per eliminare le non conformità strutturali nascoste?

Il servizio professionale di analisi DFM (Design for Manufacturing) per il taglio laser è uno dei metodi migliori per analizzare quantitativamente i rapporti tra i fori, le microconnessioni e le zone termicamente alterate dei componenti già in fase di progettazione. Aiuta a evitare che le deviazioni dimensionali dovute alla deformazione termica del materiale siano la causa delle modifiche, garantendo che i disegni siano conformi agli standard di lavorazione di precisione di 0,05 mm e prevenendo la duplicazione dei prototipi e gli scarti di lavorazione.

Analisi tipica dei difetti di non conformità strutturale

Grazie al servizio DFM (Design for Manufacturing) professionale per il taglio laser, le strutture non conformi presenti nel disegno possono essere preselezionate, evitando così difetti di lavorazione. Una progettazione inadeguata è la causa sicura di errori di produzione ; una reale prevenzione dei difetti nel taglio laser è la condizione principale per una lavorazione di precisione della lamiera.

1. Distanza tra i fori troppo ravvicinata: la sovrapposizione delle zone termicamente alterate dei fori adiacenti provoca un rammollimento e una deformazione locale del materiale.
2. Trave a sbalzo stretta: i provini a sbalzo con un rapporto lunghezza-larghezza superiore a 5:1 sono soggetti a deformazioni durante il processo di taglio.
3. Nessuna microconnessione di processo: i pezzi potrebbero capovolgersi dopo il taglio, con il rischio che la testa laser venga colpita e l'apparecchiatura laser danneggiata.

Meccanismi di rilascio dello stress termico per diversi materiali

L'analisi DFM, condotta da un team di professionisti, può effettuare un'analisi numerica delle sollecitazioni termiche per diverse tipologie di materiali , tenendo conto anche delle variazioni nei metodi di lavorazione. Poiché la conduttività termica dei diversi metalli varia notevolmente, essa rappresenta il fattore che influenza maggiormente il livello di deformazione termica. Un controllo termico estremamente preciso del taglio laser può ridurre al minimo gli scarti.

1. Lega di alluminio: la conduttività termica è di circa 205 W/(mK) . È un buon conduttore di calore, quindi il calore si propaga rapidamente. Di conseguenza, i bordi possono bruciarsi molto facilmente.
2. Acciaio inossidabile: la conducibilità termica è di circa 16 W/(mK) . In una piccola area si genera una grande quantità di calore, il che può causare seri problemi. Inoltre, può deformarsi a causa del riscaldamento.
3. Acciaio al carbonio: la conducibilità termica è di circa 45 W/(mK) . L'area in cui il calore può agire sul metallo è molto piccola. Pertanto, il metallo può cambiare forma, ma non in modo significativo.

Un supporto ingegneristico completo per il taglio laser può affrontare in modo estremamente efficace i problemi di deformazione termica del materiale e migliorare la precisione della lavorazione dei pezzi . I pezzi tagliati al laser su misura devono essere controllati prima del processo per evitare difetti strutturali.

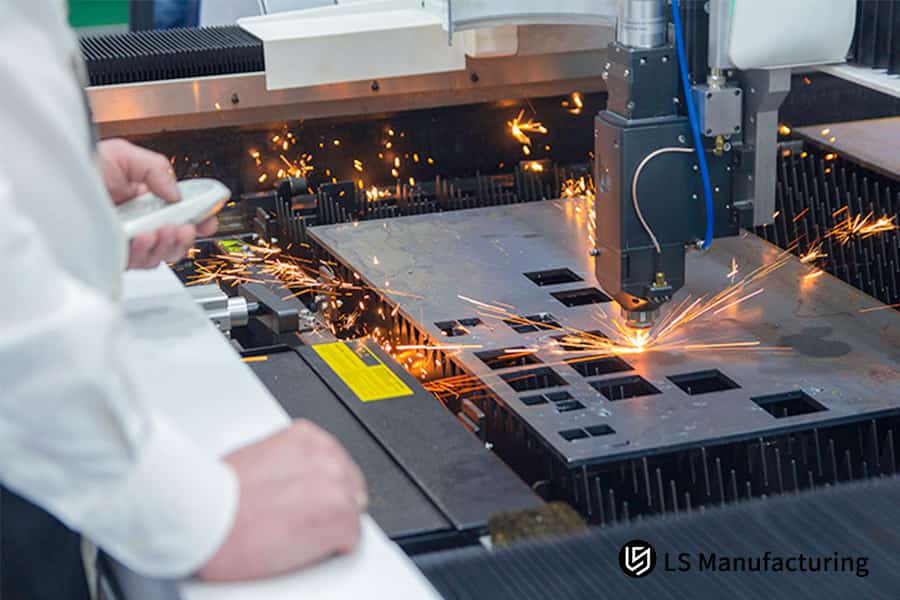

Figura 1: Taglio laser di precisione del metallo, operatore che controlla a distanza, scintille visibili.

In che modo un servizio di analisi DFM personalizzato può ridurre significativamente i costi di ingegneria strutturale?

Grazie all'ottimizzazione dei percorsi di taglio degli angoli e del nesting dei bordi comuni tramite il servizio di analisi DFM , è possibile ridurre al minimo le perforazioni e i fori di supporto laser che non aggiungono valore, consentendo così una riduzione del costo della lavorazione di taglio laser di pezzi singoli del 15%-30% senza compromettere le tolleranze geometriche.

Analisi dei costi del taglio laser

L'identificazione precisa delle misure di riduzione dei costi può essere realizzata attraverso una scomposizione dettagliata dei costi e l'individuazione delle aree di ottimizzazione da parte di un servizio professionale di analisi DFM (Design for Manufacturing). Le voci di costo più significative per un singolo pezzo tagliato al laser sono tre ; un budget di taglio laser pianificato con cura può ridurre efficacemente il costo complessivo della lavorazione.

• Costi operativi dell'apparecchiatura: comprendono il consumo energetico del generatore laser, l'usura dell'ugello e il consumo di gas ausiliari.
• Costi dei materiali: costituiscono il 60%-70% del costo totale e variano principalmente in base al tasso di utilizzo dei materiali .
• Costi salariali: includono programmazione, carico e scarico, controllo qualità e lavorazione secondaria.

Tecniche essenziali per il controllo dei costi

Grazie al miglioramento dei processi, è possibile ridurre significativamente i costi di taglio laser, con conseguenti risparmi per le aziende . L'assistenza nella progettazione del taglio laser consente di realizzare soluzioni economiche su misura per esigenze specifiche, mentre l'analisi DFM (Design for Manufacturing ) permette di identificare con precisione i punti critici di spreco. I metodi descritti di seguito rappresentano le principali strategie per incrementare la produttività del taglio laser.

• Taglio a giunzione : unisce i contorni esterni delle parti adiacenti in un unico taglio comune, riducendo così della metà la lunghezza del taglio stesso.
• Taglio aperto: trasforma i tagli chiusi in tagli aperti, riducendo il numero di passaggi di perforazione e di conseguenza l'usura dell'utensile.

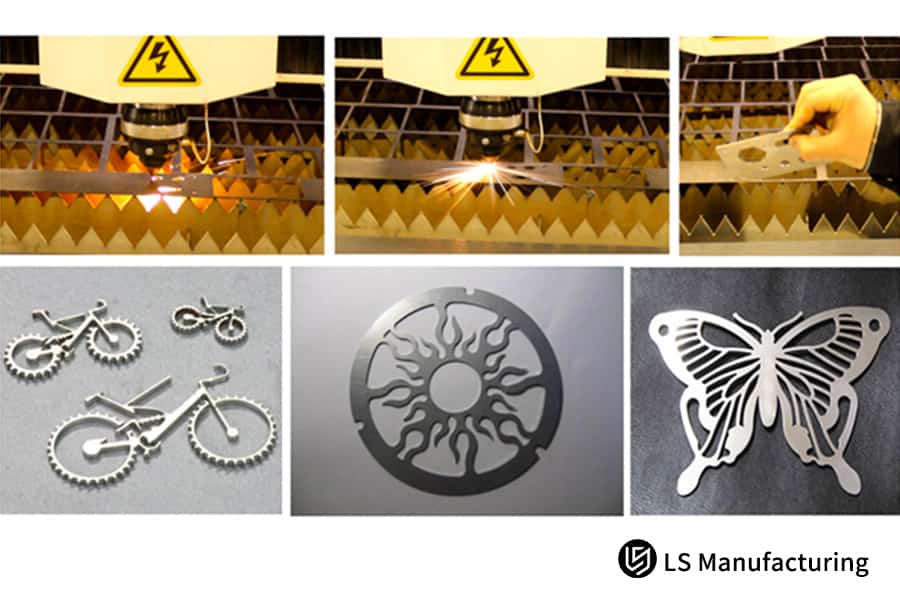

Figura 2: Parti tagliate al laser: una bicicletta, un cerchio decorato e una farfalla, realizzati con lamiere metalliche.

Come determinare il diametro di perforazione ottimale con l'aiuto di un esperto nella progettazione per il taglio laser?

Grazie all'assistenza professionale nella progettazione per il taglio laser, l'apertura minima è controllata a 1,0-1,2 volte lo spessore del materiale in base alle caratteristiche del materiale stesso, il che consente di eliminare la conicità della perforazione a caldo e di soddisfare pienamente lo standard industriale IATF 16949 per la precisione dei pezzi.

Specifiche del rapporto del diametro minimo di perforazione dei diversi materiali

Grazie alla consulenza di professionisti nella progettazione per il taglio laser, le aziende possono sviluppare i propri standard di diametro di foratura in base alle proprietà del materiale , eliminando così i difetti di foratura. Questi dati di diametro di foratura sicuri, ottenuti tramite misurazioni, e i parametri standardizzati costituiscono la base fondamentale per la messa a punto della precisione del taglio laser .

Meccanismi e soluzioni per la conicità di perforazione

Un team di ingegneri esperti nel taglio laser sarà in grado di identificare rapidamente la causa dei problemi di conicità e trovare soluzioni per correggerli . I componenti di qualità superiore, realizzati con taglio laser su misura, sono prodotti in stretta conformità con le specifiche di lavorazione dell'apertura. La mancanza di un'apertura adeguata è una delle cause di una scarsa rimozione delle scorie e di un aspetto conico non ottimale . Grazie all'ottimizzazione del processo, è possibile ottenere un'ottimizzazione della foratura tramite taglio laser .

1. Modifica la forma del foro in una forma a pista da corsa, che produce un solco più ampio.
2. Utilizzare un processo di perforazione segmentata in modo da ridurre l'apporto energetico in una sola area .
3. Aumentare maggiormente la pressione del gas ausiliario per facilitare la rimozione delle scorie.

Un servizio DFM completo per il taglio laser può coprire interamente i test di conformità del diametro dei fori, eliminando i difetti di conicità alla fonte. Carica i disegni dei tuoi pezzi per ricevere gratuitamente un'analisi di conformità del diametro dei fori e suggerimenti per l'ottimizzazione del processo.

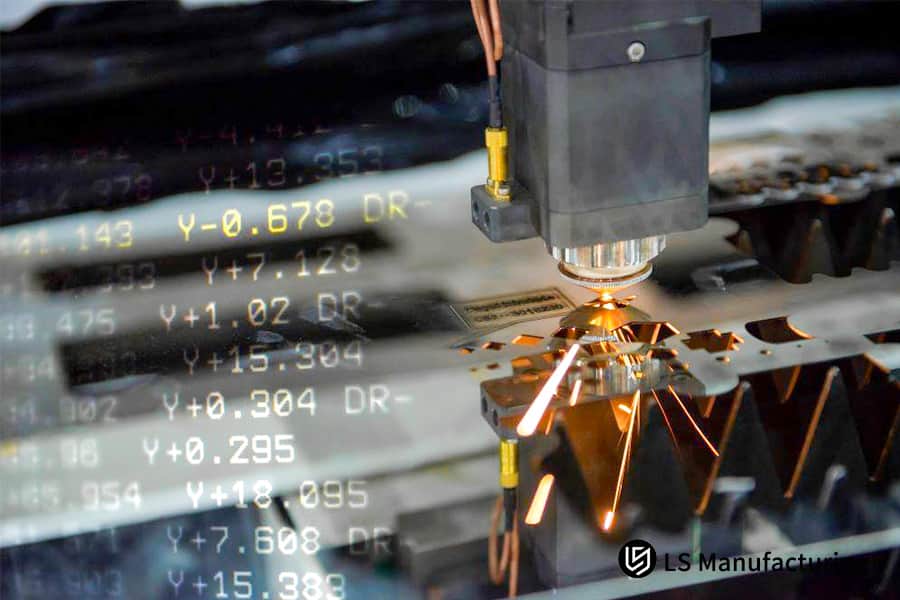

Figura 3: Testa di taglio laser in funzione, con dati digitali visualizzati sullo schermo per un controllo di precisione.

Perché il supporto ingegneristico per il taglio laser è fondamentale per controllare la deformazione?

Il supporto ingegneristico professionale per il taglio laser può bloccare l'accumulo di calore localizzato e stabilizzare la planarità di componenti di precisione in lamiera sottile entro ± 0,1 mm grazie a percorsi di taglio distribuiti e processi di mantenimento delle microconnessioni.

Formazione e controllo della zona termicamente alterata

Grazie all'aiuto di ingegneri esperti nel taglio laser, è possibile tenere sotto controllo l'apporto termico ed evitare che la zona termicamente alterata si estenda . Un normale fornitore di servizi DFM per il taglio laser include persino il controllo della deformazione termica come elemento chiave per l'ottimizzazione.

• Eseguire un taglio ad alta velocità in modo che il laser e il materiale non possano interagire per un lungo periodo di tempo .
• Per favorire la conduzione del calore, creare delle fessure per la dissipazione del calore.
• Per ridurre le variazioni anisotrope causate dai pezzi, disporli lungo la direzione di laminazione della lamiera.

Tecnologia per la deformazione di lamiere sottili

La precisione dei pezzi tagliati al laser su misura richiede criteri di planarità molto stringenti. Questi non possono essere determinati a posteriori; la deformazione termica della lamiera tagliata al laser deve essere prevenuta o quantomeno controllata. Allo stesso tempo, un servizio di taglio laser personalizzato di alta qualità che offre una tecnologia anti-deformazione (esclusiva) per lamiere sottili è multidimensionale, preventiva e controllabile, garantendo la stabilità del taglio laser delle lamiere sottili .

• Si utilizza un percorso di taglio suddiviso in più sezioni per evitare di concentrare il calore in un unico punto.
• Eseguire il taglio in modo che sia simmetrico rispetto al lato del pezzo bilancerà la natura e l'entità delle sollecitazioni termiche su entrambi i lati del pezzo.
• Le microconnessioni devono essere configurate tecnicamente e in numero sufficiente, e i componenti devono essere fissati saldamente in posizione.

In che modo il servizio di analisi DFM riduce al minimo scorie e rugosità?

Grazie all'utilizzo del servizio di analisi DFM professionale per l'ottimizzazione dei parametri di guida e messa a fuoco del laser, la rugosità dell'incisione può essere mantenuta costantemente tra Ra 1,6 μm e 3,2 μm , consentendo così prestazioni di taglio di precisione ad alto volume senza scorie.

Effetto del design del piombo sulla qualità del bordo

Il servizio avanzato di analisi DFM è in grado di prevedere il risultato del taglio del filo e di impostare i parametri in modo ottimale prima della procedura. Verificando l'analisi DFM per il taglio laser, è possibile individuare solo i punti critici ed eliminare la possibilità di difetti sui bordi . Questo rappresenta il passaggio fondamentale dell'intero processo di finitura dei bordi nel taglio laser .

1. Terminale dritto: la lunghezza deve essere di 0,5 mm per evitare punti di esplosione sul bordo del componente.
2. Guida dell'arco: l'arco deve essere di 90 gradi per garantire un taglio laser uniforme in entrata e in uscita.
3. I cavi devono essere posizionati nell'area degli scarti in modo da non rovinare l'aspetto dei pezzi.

Alterazioni della posizione di messa a fuoco per spessore della piastra

Per ottenere i risultati desiderati con i pezzi tagliati al laser su misura, è fondamentale impostare parametri di messa a fuoco precisi. Un'accurata impostazione dei parametri consente di controllare i costi del taglio laser senza compromettere la qualità del processo e senza generare sprechi . Una messa a fuoco ottimale migliora significativamente la qualità della superficie tagliata .

Il servizio di analisi DFM di precisione consente di ottimizzare i parametri di messa a fuoco e di guida, controllare in modo stabile la qualità del taglio ed eliminare la necessità di costosi processi di lucidatura secondaria. È possibile richiedere una consulenza personalizzata sui dettagli del processo e ottenere soluzioni esclusive per l'ottimizzazione della qualità superficiale.

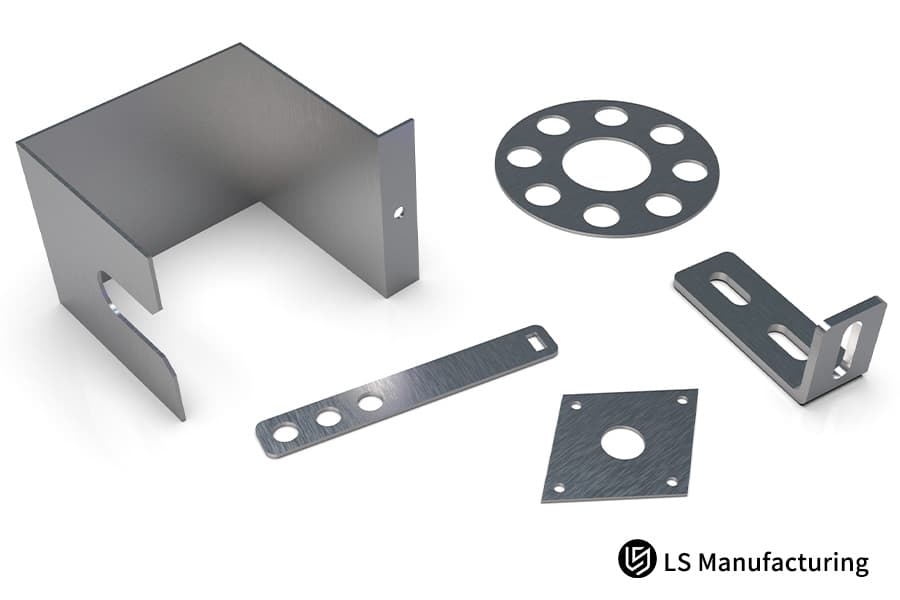

Figura 4: Vari componenti metallici tagliati al laser con fori, disposti su uno sfondo bianco.

Come configurare microgiunti affidabili per garantire la consegna puntuale di lotti di componenti personalizzati tagliati al laser?

Durante la fase DFM, i pezzi tagliati al laser su misura in serie sono stati dotati di micro-connessioni standard da 0,3 mm a 0,6 mm per evitare che i pezzi si ribaltassero e danneggiassero la macchina durante il processo di taglio , consentendo così una produzione completamente automatica, continua e stabile.

Parametri fondamentali per la progettazione delle microconnessioni

La produzione in serie di componenti personalizzati tagliati al laser richiede operazioni di micro-giunzione standard per garantire una produzione stabile . Un servizio di taglio laser personalizzato di prima classe si basa su sistemi di configurazione consolidati.

• Larghezza: 0,3-0,6 mm. Per piastre più spesse, la larghezza della microconnessione deve essere proporzionalmente maggiore.
• Quantità: almeno 2 pezzi con lato di lunghezza inferiore a 50 mm, e per ogni 50 mm aggiunti alla lunghezza del lato, si deve aggiungere 1 pezzo.
• Posizionamento: idealmente, i micro-connessioni dovrebbero essere posizionati nell'angolo o nell'area non funzionale del componente per facilitarne la rimozione.

Controllo del residuo della microgiunzione

Grazie al miglioramento del servizio DFM per il taglio laser, è possibile pianificare in anticipo gli standard per i residui di micro-connessioni, garantendo che il prodotto soddisfi i requisiti di assemblaggio, riducendo al minimo le rilavorazioni e abbassando i costi di taglio laser . Una tecnica esclusiva consente una riduzione delle bave di taglio laser estremamente efficace.

• Piegatrice manuale: adatta per pezzi fino a 2 mm di spessore.
• Mola abrasiva per rettifica: adatta per pezzi con spessore superiore a 2 mm.
• Finitura laser: ideale per componenti con requisiti estetici estremamente elevati .

In che modo DFM controlla i costi del taglio laser tramite i parametri del gas?

Una valutazione DFM scientifica del taglio laser potrebbe aiutare a scoprire i parametri di processo ottimali, controllare con precisione i costi di taglio laser , scegliere i gas di supporto più adatti per i vari materiali, eliminare l'operazione di sbavatura secondaria e ridurre il consumo energetico e i costi totali del gas di oltre il 20%.

Confronto tra tre principali gas di assistenza

Il dosaggio del gas è uno degli elementi principali del costo del taglio laser e richiede una selezione accurata per tenere sotto controllo le spese. Il servizio di analisi DFM è in grado di individuare l'opzione di gas più adatta. Grazie all'analisi DFM per il taglio laser e all'analisi degli ambienti di lavoro, si ottiene una scelta economicamente vantaggiosa, che rappresenta la regola fondamentale perl'abbinamento del gas nel taglio laser .

Strategia di ottimizzazione dei parametri del gas

Un supporto tecnico dedicato per il taglio laser offre la possibilità di modificare in modo flessibile i parametri del gas per raggiungere un equilibrio tra qualità e costi . Un servizio di taglio laser personalizzato di alta qualità è il modo migliore per evitare fasi di lavorazione superflue e ottenere così il massimo rendimento dalle prestazioni del taglio laser .

1. Per i tagli eseguiti su pezzi di altissima qualità estetica, si raccomanda l'utilizzo di azoto ad alta pressione, al fine di ottenere tagli privi di ossidazione.
2. I componenti strutturali interni possono essere tagliati con ossigeno a bassa pressione, consentendo così una riduzione dei costi.
3. Per continuare a ridurre i costi, per i pezzi senza limitazioni di tempo è possibile utilizzare il taglio ad aria compressa.

Perché una pianificazione anticipata del posizionamento dei componenti è fondamentale per ottenere un preventivo competitivo per un servizio di taglio laser personalizzato?

Coinvolgere il produttore di origine fin dalle prime fasi di progettazione e ottimizzare congiuntamente i bordi comuni ha il potenziale di ridurre drasticamente gli sprechi di lamiera di quasi il 18%, ma rende anche l'approvvigionamento più facile e veloce, consentendo di ottenere un preventivo conveniente per la produzione in serie di servizi di taglio laser personalizzati.

Il taglio a bordo condiviso offre vantaggi in termini di costi.

Offrendo un servizio di taglio laser personalizzato di alta qualità, i produttori danno risalto al processo di taglio a bordo condiviso, che consente di ridurre gli sprechi di materiale. L'ottimizzazione scientifica del nesting è in grado di abbassare i costi del taglio laser, rendendo il processo più conveniente e migliorando significativamente l'efficienza del nesting.

• Riduzione della lunghezza del taglio a metà, con conseguente riduzione del consumo di gas e dell'ugello .
• Riducendo il numero di fori, si ottiene un tempo di produzione più breve .
• Un migliore utilizzo del materiale contribuisce a ridurne il prezzo.

Utilizzo di software di nesting intelligente

Partendo dall'assistenza alla progettazione per il taglio laser, è possibile sviluppare diversi schemi di nesting per adattarsi alla struttura dei pezzi . Il nesting intelligente per grandi volumi, destinato alla produzione di pezzi personalizzati tagliati al laser, può aumentare notevolmente l'efficienza della produzione in serie tramite taglio laser .

• Il software è in grado di identificare automaticamente le similitudini tra i vari pezzi.
• Riorganizzando e riorientando la disposizione dei componenti , è possibile utilizzare il materiale in modo più efficiente .
• Il software è in grado di pianificare il percorso di taglio ottimale per ridurre i tempi di produzione e, di conseguenza, i tempi di inattività.

L'ottimizzazione intelligente del nesting e dei bordi condivisi può ridurre significativamente gli sprechi di lamiera e i tempi di lavorazione, elementi fondamentali per ottenere componenti personalizzati di alta qualità a basso costo. Per ordini all'ingrosso, inviate i disegni per ottenere un preventivo accurato per il servizio di taglio laser personalizzato .

LS Manufacturing ottimizza la progettazione del taglio laser delle barre collettrici in acciaio inox 316L per le aziende di veicoli elettrici.

Sfide dei clienti

Il fornitore di primo livello di veicoli a energia alternativa stava producendo barre collettrici per batterie in acciaio inossidabile 316L dello spessore di 2,0 mm. Inizialmente, il rapporto tra foro e spessore era di appena 0,75. Con la lavorazione convenzionale, si sarebbero inevitabilmente verificati problemi come fusione, conicità e microfratture, che avrebbero ridotto drasticamente la resa complessiva del pezzo, aumentato i costi e persino ritardato le consegne.

Soluzione di produzione LS

Il team di supporto tecnico di LS Manufacturing ha contattato il cliente per un servizio DFM (Design for Manufacturing) approfondito per il taglio laser, a sole 24 ore dalla ricezione dei disegni. Il primo passo è stato l' utilizzo del nostro software di simulazione del flusso termico (con una precisione di calcolo di 0,02 mm) per modellare l'apporto di calore. Dopo la revisione del processo secondo la norma IATF 16949, il team ha sviluppato una soluzione di ottimizzazione strutturale che consente di tagliare con precisione i difetti dei componenti automobilistici tramite laser .

1. Le dimensioni e la forma del foro sono state modificate: inizialmente il foro era circolare, ora ha una forma allungata a pista. La larghezza del taglio è stata regolata in modo da garantire un rapporto foro-spessore di sicurezza pari a 1,2.
2. Viene introdotto un raggio di curvatura arrotondato di 0,5 mm.
3. Nessun residuo nella configurazione della microconnessione.
4. Nella produzione, viene utilizzato azoto puro ad alta pressione (1,8 MPa) e percorsi di taglio a interpolazione segmentata per ridurre al minimo la conduzione termica locale.

Risultati e valore

Dopo l'ottimizzazione dei componenti, la rugosità superficiale si è stabilizzata in modo da soddisfare gli standard, la tolleranza del diametro del foro è stata mantenuta entro 0,04 mm, tutti i difetti sono stati eliminati e il tasso di successo del lotto è di circa il 99,8% . Inoltre, l'efficienza della disposizione del materiale è stata notevolmente migliorata e la lavorazione secondaria è stata completamente eliminata. Di conseguenza, il prezzo unitario dopo il taglio laser è stato ridotto di un notevole 24,5% e la produzione di massa è stata raggiunta con successo .

Il servizio professionale di DFM (Design for Manufacturing) per il taglio laser può risolvere efficacemente le problematiche di lavorazione di componenti di precisione in acciaio inossidabile, migliorando la resa produttiva e riducendo i costi di produzione. È possibile inviare i requisiti di progetto per personalizzare soluzioni esclusive di ottimizzazione dei processi per componenti destinati alle nuove energie.

FAQ

D1: Perché il diametro minimo del foro nei disegni per il taglio laser non può essere inferiore allo spessore del materiale?

La perforazione laser ad alta densità di energia provoca un accumulo di calore nei piccoli fori. Se il diametro del foro è inferiore allo spessore del materiale, non ci sarà spazio sufficiente per la rimozione delle scorie, il che porterà al rimbalzo delle scorie fuse e alla bruciatura del materiale di base . Ciò causa una notevole conicità del foro e la formazione di uno strato di ossido che rende impossibile il superamento del controllo di precisione convenzionale con calibri passa/non passa.

D2: Che cos'è il Common-line Cutting (CFM) e in che modo contribuisce a ridurre i costi di approvvigionamento?

CFM è una tecnica che combina i contorni di due parti adiacenti in modo che condividano un unico taglio laser. Due parti vengono formate in un unico taglio laser che ne definisce i bordi, con conseguente significativa riduzione del numero di tagli e diminuzione del consumo di energia, del consumo di gas e dei costi unitari.

D3: Quando si personalizzano componenti in lega di alluminio tagliati al laser, in che modo la specifica DFM evita il problema dell'eccessivo accumulo di scorie nel punto di taglio?

Le leghe di alluminio presentano un'eccellente conduttività termica e un'elevata riflettività. Durante la fase DFM, si specifica che il raggio di processo deve essere di almeno 0,5 mm e che si deve utilizzare un getto d'aria ad alta pressione di azoto puro a 1,6 MPa . Il getto d'aria ad alta pressione rimuove rapidamente la scoria di alluminio fuso, prevenendo così la formazione di difetti di accumulo di scoria sulla superficie di taglio fin dalla radice.

D4: Perché si verifica il fenomeno della "bruciatura degli angoli" durante la lavorazione di spigoli vivi di pezzi senza ottimizzazione DFM?

Nel taglio laser, quando si raggiunge un angolo acuto, la velocità diminuisce e il raggio laser si sposta all'indietro. Il problema sorge perché la superficie di dissipazione del calore in corrispondenza dell'angolo acuto è minima, il che provoca un'elevata dispersione di calore localizzata. È in questo punto che il materiale si vaporizza e si fonde molto rapidamente, formando delle cavità che, in definitiva, causano bruciature e scarti di lavorazione.

D5: Quali livelli di planarità e tolleranza garantisce LS Manufacturing per i componenti di precisione in acciaio inossidabile a piastra sottile?

Grazie al design del dissipatore di calore a pre-diffusione e al processo di taglio distribuito, riusciamo a controllare la tolleranza lineare dei componenti in lamiera sottile entro 0,05 mm per i pezzi da 3 mm e a ottenere una planarità complessiva stabile di 0,1 mm anche senza ulteriori processi di livellamento.

D6: Perché la ricerca di un aspetto impeccabile e senza imperfezioni causa un aumento dei costi indiretti di produzione non necessari?

Per eliminare completamente le scorie, è necessario ridurre la velocità di taglio , utilizzare gas purissimi e costosi oppure eseguire una rettifica secondaria . Se i pezzi sono nascosti e non sono coinvolti nell'assemblaggio, si tratta di una sovra-lavorazione e il prezzo del taglio laser aumenta notevolmente.

D7: Come faccio a sapere se i miei disegni di precisione per la lavorazione della lamiera sono stati sottoposti alla revisione professionale più qualificata prima della produzione in serie?

Abbiamo oltre 15 anni di esperienza come ingegneri specializzati nella lavorazione della lamiera. Dopo aver caricato i disegni (nei formati DXF, STEP, DWG), emetteremo un report DFM professionale entro 24 ore, completo di un'analisi approfondita del processo e di indicazioni per l'ottimizzazione dei costi.

D8: La zona termicamente alterata (ZTA) del taglio laser influirà sulle fluttuazioni dimensionali durante la piegatura o il trattamento di galvanizzazione sulla superficie secondaria?

La zona termicamente alterata è una sottile striscia di materiale alterato. Qualora il gioco di piegatura non sia pianificato adeguatamente nella fase DFM e non si tenga conto delle modifiche della grana del materiale, la successiva operazione di piegatura dovrebbe generare cricche e compromettere la levigatezza del trattamento superficiale di galvanizzazione.

Riepilogo

Il taglio laser non è una semplice operazione di taglio, ma un complesso processo di produzione di precisione. L'introduzione di un servizio DFM (Design for Manufacturing) professionale per il taglio laser nelle fasi preliminari di un progetto aiuta a evitare difetti di lavorazione come angoli bruciati, conicità e deformazioni della lamiera sottile . Inoltre, grazie a un layout ottimizzato e al taglio a bordo comune, i costi di produzione si riducono senza compromettere le prestazioni del prodotto. Infine, il passaggio dal prototipo alla produzione di massa risulta più semplice e veloce.

La ripetizione dei disegni di progetto e le modifiche ai parametri di processo comportano sempre costi di lavorazione elevati e ritardi nelle consegne. LS Manufacturing si avvale di una consolidata esperienza nella lavorazione di precisione della lamiera per fornire un supporto tecnologico professionale e affidabile per diversi progetti di taglio laser, sia commerciali che civili.

È possibile caricare disegni 2D/3D in formato DXF, STEP o DWG. I nostri ingegneri esperti sono pronti a fornirvi, entro 24 ore, un report di valutazione DFM gratuito, trasparente e personalizzato, oltre a un preventivo per la produzione in serie tramite taglio laser a un prezzo ragionevole .
