Фрезерование косозубых шестерен: подробное руководство | LS Manufacturing

Фрезерование косозубых шестерен имеет большое значение для обеспечения бесшумной передачи. Традиционные прямозубые шестерни склонны к возникновению ударного шума в условиях высокого крутящего момента или при прецизионной передаче из-за мгновенного линейного контакта. Фактически, такие проблемы возникают из-за того, что обычные процессы механической обработки не могут гарантировать постоянство угла наклона зубьев и точности поверхности зубьев.

В данной статье представлен реальный прорыв в высокоточном изготовлении косозубых передач с использованием 5-осевой технологии ЧПУ и показано, как компания LS Manufacturing обеспечивает преимущества теоретических характеристик компонентов трансмиссии за счет интегрированного решения, включающего проектирование, производство и тестирование.

По сути, разработка приложения должна основываться на понимании принципа работы косозубых передач . В следующем разделе будет проанализировано , как косозубые передачи принципиально решают традиционные проблемы, присущие передаче, за счет прогрессивного зацепления .

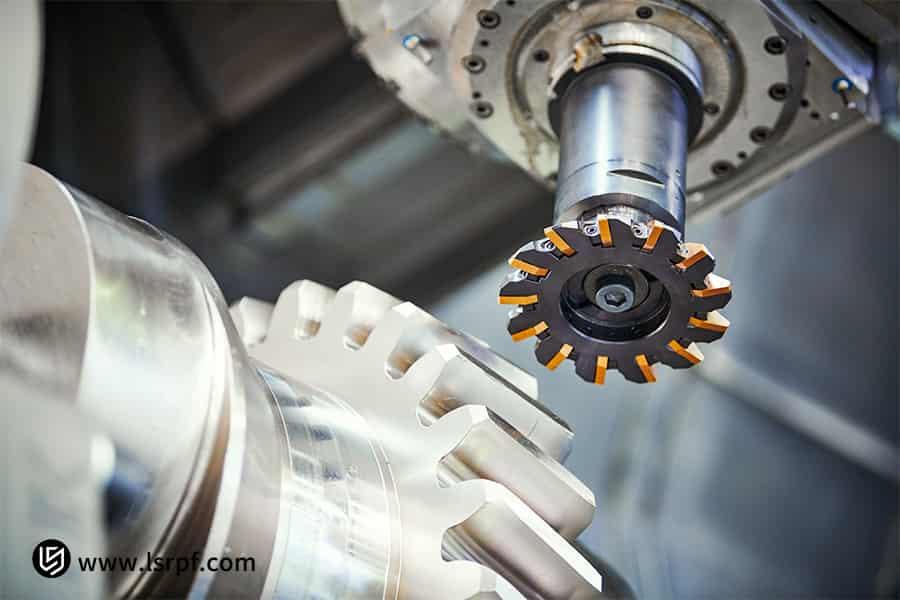

Рисунок 1: Фрезерование крупной прецизионной косозубой шестерни на станке с ЧПУ компанией LS Manufacturing.

Таблица кратких справочных материалов по фрезерованию косозубых шестерен.

В руководстве систематически указывается, что в принципе принцип прогрессивного зацепления косозубых передач позволяет устранить проблемы шума и вибрации, характерные для традиционных трансмиссий. Пятиосевая фрезеровка с ЧПУ является ключевой технологией, позволяющей превратить это теоретическое преимущество в превосходные практические характеристики, обеспечивая прецизионную обработку и замкнутый контур контроля качества; поэтому она выбрана в качестве основного решения для повышения качества трансмиссии в высокотехнологичном оборудовании.

Почему этому руководству можно доверять? Практический опыт экспертов LS Manufacturing.

Сравнение косозубых и прямозубых шестерен: революция в трансмиссиях — от «ударных» к «проходным».

В принципе, разница между косозубыми и прямозубыми шестернями заключается в двух подходах к зацеплению: профили зубьев прямозубых шестерен параллельны оси, что приводит к «прямому» удару при зацеплении, тогда как у косозубых шестерен углы наклона зубьев создают «точечный» прогрессивный контакт скольжения. Это принципиальное различие наглядно демонстрирует преимущества косозубых шестерен — плавность хода, мощность и бесшумность.

По сути, косозубые шестерни позволяют преодолеть проблемы шума, вибрации и концентрации нагрузки, вызванные мгновенными ударами в прямозубых шестернях из-за постепенного зацепления. В частности, зубья в форме спирали создают «скользящий» контакт , который обеспечивает плавную передачу и бесшумную работу, значительно повышая несущую способность и срок службы шестерни благодаря увеличенной площади контакта.

Рисунок 2: Высокоточная обработка на станке с ЧПУ крупной детали с косозубыми шестернями компанией LS Manufacturing.

Почему косозубые шестерни обеспечивают более плавную и тихую работу трансмиссии?

Преимущества косозубых передач в основном обусловлены принципом их передачи, существенно отличающимся от принципа передачи прямозубых передач. В отличие от мгновенного ударного зацепления прямозубой передачи, косозубая структура косозубых передач обеспечивает фундаментальную оптимизацию метода передачи. В частности:

1. Принцип прогрессивного построения сетки:

В процессе зацепления поверхность зубьев пары косозубых шестерен постепенно входит в зацепление и выходит из него вдоль угла наклона спирали, образуя непрерывный и плавный процесс передачи усилия; это позволяет избежать периодических ударов и мгновенных колебаний нагрузки во время работы . Это отличается от прямозубых шестерен , где зубья зацепляются резко, что значительно снижает вибрационные колебания в источнике и обеспечивает более динамичную и тихую работу.

2. Высокий коэффициент контакта:

В косозубых передачах зубья находятся в непрерывном контакте вдоль спирали, и в любой момент времени несколько пар зубьев всегда остаются в зацеплении. Такое взаимодействие зубьев в перекрывающемся режиме требует, чтобы в любой момент времени нагрузка распределялась между несколькими зубьями, что увеличивает несущую способность самой шестерни и обеспечивает гораздо более равномерное распределение силы для более непрерывной и стабильной передачи крутящего момента даже в изменяющихся условиях эксплуатации.

3. Превосходное вибро- и шумоподавление:

В зубчатой ​​передаче прогрессивное зацепление в сочетании с высоким коэффициентом зацепления значительно снижает амплитуду вибрации внутри системы передачи. Профиль зубьев имеет наклон для обеспечения более плавного контакта за счет скольжения, которое гасит удары при зацеплении и выбросы шума через воздух. Это делает косозубые передачи особенно подходящими для высокоскоростных применений с высокими требованиями к точности, где низкий уровень акустического излучения и стабильность работы имеют решающее значение.

Это техническая характеристика, которая эффективно смягчает удары, равномерно распределяет нагрузку и обеспечивает соответствие жестким требованиям к плавной передаче и низкому уровню шума при высокоскоростной передаче тяжелых грузов ; это идеальное решение для повышения качества передачи оборудования.

От традиционных методов к 5-осевому фрезерованию на станках с ЧПУ: современные процессы производства косозубых шестерен.

Технология изготовления косозубых шестерен отражает постоянное стремление к точности и эффективности. Традиционные технологии зубофрезерования и зуборезной обработки обладают преимуществами в плане стоимости при массовом производстве, однако их недостатки очевидны: высокоточный контроль профиля зуба и гибкость мелкосерийного производства . В отличие от них, современная 5-осевая обработка с ЧПУ позволяет точно контролировать угол наклона спирали и поверхность зуба с помощью цифрового программирования; следовательно, она предлагает лучшее решение для производства высококачественных зубчатых передач.

Технология 5-осевого фрезерования с ЧПУ обеспечивает высокую точность управления и гибкость обработки, эффективно преодолевая ограничения, связанные с традиционными методами изготовления косозубых шестерен . Особенно хорошо эта технология подходит для небольших партий, требующих высокоточной обработки профилей зубьев.

Проектирование высокоэффективных косозубых передач: руководство по выбору ключевых параметров.

Конструкция косозубого редуктора напрямую зависит от точности согласования нескольких ключевых параметров, включая , помимо прочего, угол наклона спирали, модуль и угол зацепления . Именно совокупность этих факторов определяет передаточные характеристики редуктора и применимость в различных условиях . Поэтому научная настройка параметров является важным ключом к достижению таких целей, как высокая плавность хода, низкий уровень шума или высокая несущая способность.

1. Выбор угла спирали:

Наиболее важным параметром, который следует учитывать для баланса между плавностью хода и осевой силой в косозубой передаче, является угол наклона спирали . Увеличение угла наклона спирали приводит к увеличению коэффициента зацепления, что означает гораздо более плавное зацепление с меньшим шумом, подходящее для высоких скоростей. Однако слишком большой угол наклона спирали создаст большую осевую нагрузку, тем самым увеличивая нагрузку на подшипники зубчатой ​​передачи. В этом случае его обычно следует ограничивать диапазоном 8°-25° для поддержания хорошего баланса между плавностью хода и сложностью конструкции.

2. Определение модуля:

Модуль является одним из важнейших факторов, определяющих баланс между прочностью зубчатых передач и плавностью хода трансмиссии. Он напрямую влияет на... Несущая способность зубчатых передач . Использование большого модуля может повысить прочность на изгиб корня зуба и подходит для передач с высокими нагрузками. Однако это ослабляет коэффициент зацепления и может дополнительно снизить плавность передачи. В целом, при благоприятных условиях использование меньшего модуля с соответствующим количеством зубьев может эффективно улучшить плавность зацепления. В приложениях с большими нагрузками модуль должен сначала обеспечить адекватность, а затем оптимизировать плавность зацепления с помощью угла наклона спирали.

3. Оптимизация угла давления:

Стандартный угол зацепления 20° обеспечивает хороший баланс между прочностью корня зуба и шумом, оказывая влияние на оба аспекта. Увеличение угла зацепления повышает прочность корня зуба и предотвращает подрез, но увеличивает радиальную силу подшипника и рабочий шум. Шум можно уменьшить, снизив угол зацепления, но это ослабит прочность корня зуба. Обрезка профиля зуба плюс немного меньший угол зацепления, например, 17,5°, подходит для применений с повышенной чувствительностью к шуму . Ниже приведены тенденции выбора параметров при различных целях проектирования для вашего ознакомления:

Удачное проектирование косозубых передач представляет собой искусство синергетического взаимодействия, главным образом, трех ключевых параметров: угла наклона спирали, модуля и угла зацепления . В этом отношении конструкторы должны определить приоритеты среди параметров, исходя из основных целей, таких как «стабильность», «нагрузка» или «компактность». Таким образом, для применений с высокой скоростью вращения первоочередным приоритетом должен быть угол наклона спирали для повышения стабильности; для применений с большими нагрузками следует учитывать достаточный модуль; а в случаях ограниченного пространства все параметры требуют тщательной оптимизации.

Рисунок 3: Окончательная сборка прецизионного косозубого редуктора компанией LS Manufacturing.

Основные области применения косозубых передач — где они играют незаменимую роль?

Передовые технологии в производстве косозубых передач еще больше усиливают присущие им преимущества , укрепляя их важнейшую роль во многих высокотехнологичных областях. Обладая такими превосходными характеристиками , как плавная передача, низкий уровень шума по сравнению с традиционными зубчатыми передачами и высокая несущая способность, они стали одним из ключевых технических элементов, незаменимых в следующих важных областях.

• Автомобильные трансмиссии: Поскольку косозубые шестерни составляют основу плавного переключения передач и бесшумной работы в автоматических автомобильных трансмиссиях, эффективные прогрессивные характеристики зацепления их зубьев предотвращают традиционные толчки при переключении передач . Таким образом, обеспечивается исключительный комфорт как для водителя, так и для пассажиров, а также грузоподъемность, гарантирующая надежную передачу крутящего момента.
• Промышленные редукторы: Большие площади контакта и характеристики распределения нагрузки позволяют косозубым шестерням выдерживать сильные ударные нагрузки в экстремальных условиях эксплуатации высокомоментных редукторов для горнодобывающей техники или тяжелого промышленного оборудования . Это не только продлевает срок службы, но и приводит к повышению эффективности системы за счет снижения потерь энергии.
• Аэрокосмическая отрасль: надежность и малый вес находятся в идеальном балансе. Трансмиссионная система авиационного двигателя требует очень высокой надежности и малого веса. Компоненты, изготовленные с использованием технологии прецизионных косозубых передач, позволяют достичь малого веса при сохранении прочности, а стабильная работа трансмиссии обеспечивает важную гарантию безопасности.
• Высокоточное оборудование: Высокоточные станки, медицинское оборудование и оптические приборы основаны на передаче данных на микронном уровне. Чрезвычайно малая погрешность передачи и низкий уровень вибрации косозубых передач обеспечивают высокоточное и стабильное позиционирование, удовлетворяя жестким требованиям прецизионного производства и измерений.

В заключение, уникальные преимущества косозубых передач делают их ключевым компонентом современного высокотехнологичного оборудования. Постоянные инновации в процессе их производства, включая прецизионную обработку и передовые материалы, способствуют непрерывному совершенствованию и прорыву в характеристиках продукции в различных областях, повышая общую эффективность и долговечность.

Пример из практики: Как компания LS Manufacturing помогает производителям промышленных редукторов преодолеть проблемы, связанные с шумом?

Ценность производства косозубых передач компанией LS Manufacturing в полной мере проявляется в решении реальных инженерных задач: одному известному производителю промышленных редукторов пришлось столкнуться с последствиями постоянного шума в редукторе на уровне 75 дБ ; были отменены заказы. Его первоначальный поставщик поставлял шестерни, которые демонстрировали значительные отклонения профиля зубьев и аномальный шум при зацеплении.

1. Проблема заказчика: Уровень шума существующего редуктора заказчика под нагрузкой достигал 75 дБ , что превышает требуемый заказчиком стандарт в 70 дБ . Анализ результатов испытаний показал, что основной причиной была недостаточная точность профиля зубьев шестерни (до уровня ISO 7) и вариации углов наклона винтовой линии, что приводило к ударному и вибрационному шуму при зацеплении.
2. Решение LS Manufacturing: Точная обработка выполнялась на 5-осевом фрезерном станке с ЧПУ . Благодаря индивидуальной настройке траектории движения инструмента, профиль эвольвенты зубьев шестерни можно точно контролировать, повышая точность до уровня ISO 5. Оптимизированные параметры резания обеспечивают шероховатость поверхности зубьев Ra ≤ 0,8 мкм . Полное 3-осевое измерение на протяжении всего процесса гарантировало, что погрешность угла наклона спирали контролируется в пределах ±2 .
3. Результаты и выгода: Поставка косозубых шестерен от LS Manufacturing способствовала снижению общего уровня шума оборудования до 67 дБ , что на 3 дБ выше первоначального требования заказчика . Испытания под полной нагрузкой в ​​течение 2000 часов показали увеличение срока службы шестерен на 30% до 13 000 часов . Этот прорыв не только помог заказчику сохранить ключевые заказы на сумму более десяти миллионов долларов в год, но и обеспечил его продукции значительное конкурентное преимущество на рынке.

Этот пример иллюстрирует, как косозубые шестерни LS Manufacturing решают проблемы шума и увеличения срока службы благодаря высокоточным производственным процессам и строгой системе контроля качества . Технические решения, предлагаемые клиентам, направлены на оптимизацию профиля зубьев для повышения точности и улучшения общего контроля качества, что приводит к неожиданному скачку в производительности от соответствия стандартам до совершенства.

Рисунок 4: Процесс обработки на станке с ЧПУ крупной косозубой шестерни компанией LS Manufacturing.

Как выбрать оптимальное производственное решение? Искусство баланса между точностью, размером партии и стоимостью.

Как изготавливать косозубые шестерни с оптимальным соотношением цены и качества? Это неизбежно означает систематический анализ трех ключевых аспектов: сам выбор решения для производства косозубых шестерен предполагает достижение оптимального баланса между требованиями к точности, размером производственной партии и общей стоимостью.

1. Класс точности определяет технологический маршрут:

Точность, безусловно, является первостепенным фактором. Сверхточные зубчатые передачи, например, класса ISO 5 и выше, должны изготавливаться с использованием 5-осевой обработки на станках с ЧПУ, поскольку компьютерное управление обеспечивает высокую точность профиля зуба и угла наклона спирали, что становится важным в ответственных областях применения. Для зубчатых передач общего назначения, класса ISO 7-8, высокоточное зубофрезерование обеспечивает экономичное решение без ущерба для качества и долговечности в большинстве промышленных применений.

2. Размер партии может влиять на экономические решения:

В условиях серийного и мелкосерийного производства (менее 50 изделий за один раз) 5-осевой станок с ЧПУ обеспечивает максимальную гибкость. Без необходимости в специальной оснастке, что делает его очень экономичным при изготовлении прототипов и выполнении индивидуальных заказов. Наилучший баланс между двумя методами обычно достигается для средних партий от 50 до 500 штук : зубофрезерование для основной обработки, с последующей чистовой обработкой на фрезерном станке с ЧПУ . При больших партиях, превышающих 500 штук, инвестиции в специализированные зубофрезерные инструменты и автоматизированные линии приводят к существенному снижению себестоимости единицы продукции за счет повышения эффективности и экономии за счет масштаба.

3. Совокупная стоимость владения — ключевое решение:

При выборе производственного решения простого анализа цены за единицу недостаточно. Хотя высокоточные зубчатые передачи, предлагаемые компанией LS Manufacturing, на 15-20% дороже обычных, их преимущества значительно перевешивают первоначальную разницу в цене: повышение эффективности передачи на 3-5% , увеличение срока службы оборудования более чем на 30% и сокращение времени простоя на техническое обслуживание на 50%. За весь срок службы общая стоимость владения фактически снижается на 25-40%.

Наши решения для производства косозубых передач Наши решения разработаны для того, чтобы помочь нашим клиентам добиться существенного и долгосрочного снижения эксплуатационных расходов. Это достигается за счет исключительно точного управления , минимизирующего потери энергии, оптимизации производительности в условиях максимальной нагрузки и значительно увеличенного срока службы, что снижает частоту замен и связанные с этим простои. Выбирая нас, вы выбираете не просто высококачественные компоненты трансмиссии ; вы выбираете комплексное, более экономичное и надежное решение для всей вашей силовой установки.

Часто задаваемые вопросы

1. В чём основное различие между косозубыми и прямозубыми шестернями?

Разница заключается, по сути, в конструкции профиля зубьев и способе зацепления. Обычно в прямозубых шестернях зубья параллельны оси, что приводит к мгновенному линейному контакту. Это ведет к плохой и шумной передаче. Что касается косозубых шестерен , то они зацепляются за угол наклона спирали, обеспечивая прогрессивное зацепление с большим перекрытием, что означает плавную передачу, низкий уровень шума и высокую несущую способность, но с учетом осевой нагрузки.

2. Каковы основные недостатки косозубых передач? Как их преодолевают?

Главный недостаток заключается в том, что винтовая зубчатая структура создает осевую нагрузку во время передачи ; ее необходимо компенсировать с помощью упорных или радиально-упорных подшипников. Это усложняет конструкцию опоры и, следовательно, увеличивает общую стоимость. Наше решение состоит в том, чтобы вмешаться на ранней стадии проектирования, правильно рассчитать осевую силу и рекомендовать или разработать соответствующую систему подшипников для обеспечения надежности всего решения.

3. Каким образом угол наклона спирали влияет на производительность зубчатой ​​передачи?

Больший угол наклона спирали обеспечивает более плавную передачу и меньший уровень шума, но также и большую осевую силу . Оптимальный угол необходимо выбирать в зависимости от конкретных условий применения (например, скорости и нагрузки ).

4. Какие размеры косозубых шестерен вы можете изготавливать? Какие материалы вы поддерживаете?

Мы предлагаем большие возможности механической обработки, производство косозубых шестерен диаметром от 20 до 800 мм . На складе имеется широкий ассортимент материалов, включая различные высокопрочные легированные стали, нержавеющие стали , медные сплавы и высокоэффективные конструкционные пластмассы, предназначенные для использования в самых разных условиях эксплуатации, от высоких нагрузок до коррозионной стойкости. Мы также предоставляем консультации по выбору материалов.

5. Сколько времени проходит от проектирования до поставки косозубой шестерни?

Обычно обработка стандартных прецизионных зубчатых передач занимает от 3 до 4 недель . Но если речь идет о высокоточных зубчатых передачах, зубчатых передачах со специальной термообработкой или зубчатых передачах сложной конструкции, время обработки может увеличиться до 5 или 6 недель . Мы также предоставляем услуги ускоренной обработки в случае срочных проектов и стремимся максимально сократить сроки выполнения, уделяя при этом первостепенное внимание качеству.

6. Как обеспечить качество обработки косозубой шестерни?

Качество обеспечивается высокоинтегрированной системой контроля качества : от входного контроля сырья и ключевых технологических проверок на этапе производства до готовой продукции, с использованием центров измерения зубчатых колес и координатно-измерительных машин для обеспечения полной точности размеров и проверки профиля зубьев, что гарантирует полное соответствие чертежным спецификациям.

7. Вы поставляете небольшие партии или прототипы?

Разумеется, наши высокогибкие процессы фрезерования и зубофрезерования с ЧПУ особенно хорошо подходят для обработки небольших партий, многокомпонентных изделий и прототипов . Эта модель позволяет быстро реагировать на ваши потребности в НИОКР и опытно-конструкторском производстве, избегать затрат на пресс-формы и эффективно обеспечивать недорогую первоначальную проверку.

8. Как начать проект по изготовлению косозубых шестерен? Какую информацию мне следует предоставить?

Вам необходимо предоставить подробные параметры зубчатой ​​передачи, такие как модуль, количество зубьев, угол наклона спирали, угол зацепления и т. д., или вы можете предоставить чертежи CAD и 2D напрямую. Вы можете легко запросить мгновенную смету на изготовление онлайн. Мы ответим в течение 24 часов после получения такой информации, согласуем с вами технические моменты и предоставим предварительное решение и смету.

Краткое содержание

Благодаря своей особой форме косозубых зубьев, косозубые шестерни обладают рядом преимуществ в плавности передачи, несущей способности и шумоподавлении; поэтому они особенно подходят для применения в современных прецизионных системах передачи . От правильного выбора шестерни до выбора производственного партнера, способного точно воплотить ваши проектные замыслы, — это только половина дела. Оснащенная 5-осевой технологией ЧПУ, строгим контролем качества и комплексным сервисом «проектирование-производство-контроль» , компания LS Manufacturing гарантирует вам доступ к высокопроизводительным и надежным решениям для передачи данных.

Если у вас возникли проблемы с трансмиссией или вы хотите улучшить характеристики своей продукции, сейчас самое время действовать. Вы можете бесплатно проконсультироваться с экспертами LS Manufacturing по вопросам трансмиссий и получить подробный отчет об оценке проекта. Свяжитесь с нами , и мы обеспечим вашим продуктам конкурентное преимущество благодаря бесшумным, эффективным и надежным шестерням.
