Fabricação de chapas metálicas versus usinagem CNC: os 5 principais fatores de custo na escolha de um fabricante.

A escolha entre fabricação de chapas metálicas e usinagem CNC é uma decisão de seleção de processo que visa resolver custos excessivos, adequando as geometrias à economia ideal do processo.

A estratégia DFM da LS Manufacturing proporciona uma redução de custos de 26,8% através da usinagem de perfis simples em chapa metálica e tolerâncias rigorosas de ±0,005 mm em máquinas CNC.

Cinco dimensões essenciais para a seleção do processo: fabricação de chapas metálicas versus usinagem CNC

Antes da seleção do processo, a avaliação desses cinco parâmetros principais determinará imediatamente qual processo de fabricação apresenta vantagem em termos de custo:

A fabricação em chapa metálica é a melhor opção em termos de eficiência de material e para grandes estruturas. A usinagem CNC de precisão é garantida, assim como formas complexas. A LS Manufacturing utilizou a combinação de ambas as abordagens, alcançando uma economia de custos de 26,8% com uma tolerância de ±0,005 mm.

Principais conclusões

• O tamanho do lote define a curva de economia de custos de material: para lotes médios e grandes, escolha chapas metálicas; configurações rápidas podem ser alcançadas para lotes acima de 100 unidades. A usinagem CNC de precisão pode evitar completamente despesas extras com ferramentas e moldes.
• A eficiência do material tem um efeito direto na lista de materiais (BOM): se a taxa de desgaste do corte CNC for de 68%, optar pelo desdobramento e conformação de chapas metálicas aumentará a eficiência do material em até 75% .
• As tolerâncias precisam ser definidas em etapas: tolerâncias de ultra-alta precisão não precisam ser definidas para cada peça no desenho. A tolerância de ±0,005 mm precisa ser definida apenas para peças de acoplamento; para peças não montadas, aplique a norma ISO 2768-m .

Conheça os engenheiros por trás deste guia: experiência prática de especialistas em fabricação da LS

A LS Manufacturing possui as certificações ISO 9001:2015 e AS9100D, auditadas pelo British Standards Institution (BSI) — o que significa que suas peças passam pelo mesmo rigor de qualidade exigido nas cadeias de suprimentos aeroespacial e médica . Nossa abordagem de DFM (Design for Manufacturing) é definida pelo corpo de conhecimento da Society of Manufacturing Engineers (SME) . Gloria, nossa especialista em prototipagem rápida com 15 anos de experiência em engenharia de precisão, elaborou este documento em consulta com nossa equipe de engenharia.

Analisamos mais de 1.200 relatórios de DFM automatizados e descobrimos que atribuir cavidades profundas à usinagem CNC resulta em uma eficiência de remoção de material de 68%. Nossa abordagem híbrida reduziu o custo do projeto em 26,8%, com uma tolerância de ±0,005 mm e um tempo de resposta de 2 horas para o DFM.

A análise de cinco fatores de custo principais antes da emissão da solicitação de cotação (RFQ) oferece aos gerentes de compras e engenheiros seniores a oportunidade de garantir o melhor retorno sobre o investimento (ROI) já na fase de protótipo. Conecte-se com Gloria no LinkedIn para obter conselhos práticos e confiáveis ​​sobre manufatura.

Como o volume de produção impacta os custos de fabricação de chapas metálicas em comparação com os serviços de usinagem CNC?

A seleção do processo é determinada principalmente pelo volume de produção. A conformação de chapas metálicas amortiza rapidamente os custos de preparação e programação de dobras em volumes de produção médios a altos. Já a usinagem CNC de precisão apresenta escalonamento linear de custos devido aos tempos de ciclo de usinagem constantes. Para quantidades de produção de 1 a 20 peças, a usinagem CNC elimina completamente os custos de ferramentas, tornando-se a opção mais econômica para protótipos de baixo volume. Quando a produção ultrapassa 100 unidades, a conformação de chapas metálicas reduz o custo unitário em até 26,8%.

Janelas de baixo volume favorecem CNC

A usinagem CNC não exige ferramentas especiais nem matrizes de dobra para a produção de peças em quantidades de 1 a 20 unidades, e seu custo é calculado por peça. A comparação entre os preços da fabricação de chapas metálicas e dos serviços de usinagem CNC para protótipos será mais vantajosa para peças com formas complexas. O custo por volume de produção é crítico para quantidades inferiores a 10 peças, e a amortização depende do volume.

Um comprador que encomenda de 5 a 20 gabinetes não precisará desenvolver ferramentas para prensa dobradeira e obterá as primeiras peças mais rapidamente. Pequenas quantidades de produção favorecem a usinagem CNC devido à sua flexibilidade que dispensa o uso de ferramentas, enquanto lotes maiores, acima de 100 unidades, favorecem a fabricação em chapa metálica para uma amortização mais rápida do custo por unidade.

Ponto de inflexão da escala em mais de 100 unidades

Para pedidos acima de 100 peças, o custo de preparação para o processo de dobra de chapas metálicas e para o corte das peças é amortizado dentro do lote de produção. O preço do serviço de fabricação personalizada de chapas metálicas torna-se mais barato do que o de usinagem CNC devido à mínima remoção de material. Os custos por hora das máquinas ficam muito próximos, e o tempo de processamento das chapas metálicas diminui drasticamente.

• De 1 a 20 peças: Prioriza-se a redução do uso de ferramentas. A usinagem CNC é mais adequada para formas complexas.
• 21-100 peças: A faixa de variação depende do formato específico e dos requisitos de tolerância.
• Acima de 100 peças: o custo de preparação das ferramentas torna-se totalmente amortizado. A fabricação de chapas metálicas teve seu custo unitário reduzido.

A LS Manufacturing DFM avaliará ambos os processos antes da cotação, permitindo que você identifique a sobreposição de processos antes que os custos com ferramentas sejam incorridos.
Itens de ação

1. Solicite um orçamento de fabricação para 10 e 100 peças para determinar a quantidade exata de crossovers.
2. Utilize CNC apenas para formatos complexos; envie as peças para um fabricante de peças de chapa metálica após atingir um volume de 100 unidades.

Fonte de dados: Registros de análise de desenhos 3D/2D automatizados de DFM da LS Manufacturing 2025–2026 (projeto nº MED-2026-089, tamanho da amostra > 1.200).

Baixe nosso Guia de Seleção de Processos para aprender como o volume de produção determina a diferença de custo entre a fabricação de chapas metálicas e a usinagem CNC — com recomendações baseadas em dados para quantidades de 1 a 20, 21 a 100 e mais de 100 unidades.

Por que a utilização de materiais é crucial na avaliação dos custos indiretos de um serviço personalizado de fabricação de chapas metálicas?

A utilização de materiais é vital para estimar o custo de fabricação. O processo de fabricação de chapas metálicas é semiaditivo, utilizando 75% do material, enquanto a usinagem CNC é subtrativa e desperdiça até 68% do material como sucata. Quando materiais caros como o alumínio 7075-T651 ou o aço inoxidável 316L são utilizados, o serviço de fabricação de chapas metálicas sob medida reduz substancialmente o custo das matérias-primas.

O desperdício de material no processo CNC para remoção de cavacos aumenta o custo por componente. O custo da matéria-prima para a fabricação da caixa de chapa metálica permanece o mesmo que o custo base; no entanto, o custo incorrido é 3,1 vezes maior devido ao CNC. O software de aninhamento para prototipagem em chapa metálica melhora a eficiência em até 75% , o que possibilita a reutilização de 25% do material restante como sucata.

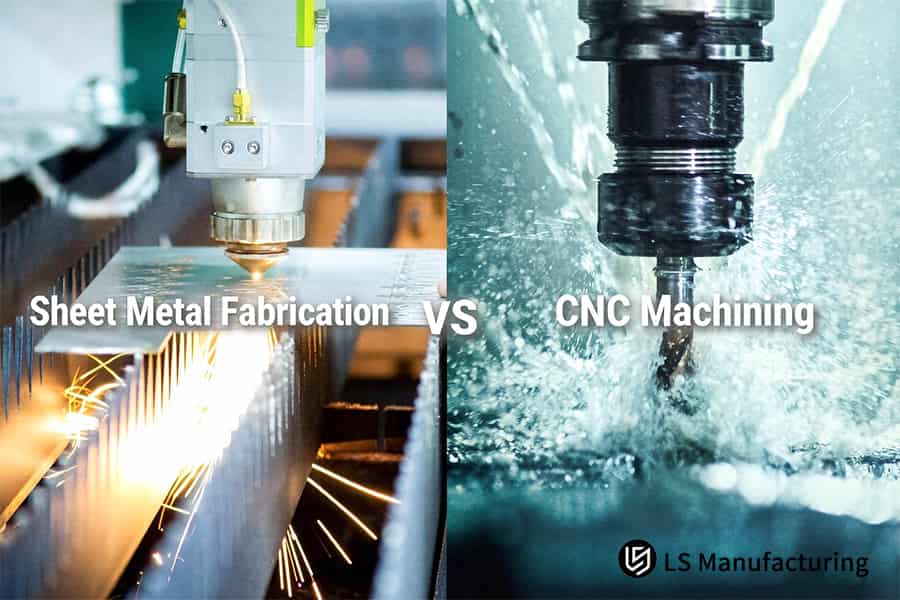

Figura 1: Chapa metálica AL 6061 com tolerância de ±0,01 mm durante usinagem CNC.

Quais características de geometria de projeto direcionam você para o serviço de usinagem CNC de precisão em vez de chapas metálicas?

Geometrias 3D complexas com raio interno pequeno, cavidades profundas e contornos multiaxiais exigem usinagem CNC de precisão, visto que a chapa metálica, por natureza, é limitada pela espessura uniforme das paredes e pelos designs planos dobrados. Dobrar formas extremamente complexas ou com espessuras variáveis ​​em chapa metálica resulta na falha da estrutura ou em aumento do trabalho de soldagem manual.

3 características geométricas que exigem usinagem CNC

1. Curvas compostas 3D. Carcaças complexas com superfícies não desenvolvíveis excedem a tolerância de dobra da prensa dobradeira. Tolerância de ±0,005 mm em contornos de 5 eixos pode ser alcançada por meio de usinagem CNC de precisão , algo impossível com a fabricação de protótipos em chapa metálica .
2. Espessuras de parede variáveis. Seções cônicas e espessadas são impossíveis de serem moldadas devido à limitação da chapa metálica , que restringe a espessura de parede a valores uniformes. A usinagem CNC permite que a peça atinja a espessura de parede desejada, enquanto a fabricação de protótipos personalizados em chapa metálica é limitada pela espessura de parede existente no material bruto.
3. Furos/cavidades muito profundos. Furos/cavidades profundos com uma relação L/D de 4 ou mais dificultam o encaixe para soldagem. A furação CNC permite furar até 12 vezes a profundidade do diâmetro em uma única configuração de usinagem, sem juntas – a fabricação de peças semelhantes em protótipos de chapa metálica exige muitas operações de soldagem.

Lista de verificação de projeto para fabricação

• Faixas de tolerância para geometria da peça: liberar modelos CNC com faixas de tolerância de ±0,005 mm e chapas metálicas com faixas de tolerância de ±0,25 mm (de acordo com a norma ISO 2768-m).
• Projetar para facilitar a fabricação , dividindo peças de múltiplas espessuras em insertos CNC e cascas moldadas.
• A fabricação de invólucros em chapa metálica deve ser utilizada apenas para invólucros com paredes retas e dobras ortogonais.

Fonte de dados: Relatório de calibração da máquina de medição por coordenadas (CMM) Zeiss (precisão de medição de 0,0009 mm, erro de indicação MPEE).

Como as exigências de tolerância alteram os perfis de custo da usinagem de chapas metálicas em comparação com a usinagem CNC?

Os requisitos de tolerância geram uma curva de custo exponencial. A usinagem CNC pode atingir uma precisão de tolerância de até ±0,005 mm, enquanto a chapa metálica comum é limitada a ±0,01 mm–±0,02 mm devido ao retorno elástico (a recuperação elástica do metal após a dobra, que limita a precisão da chapa metálica a ±0,01–0,02 mm) durante a dobra. Tolerâncias excessivas em dimensões não críticas da chapa metálica criam custos desnecessários de inspeção e sucata.

Níveis de precisão e escolha de equipamentos

1. Características de acoplamento (tolerância de ±0,005 mm): Deve passar por um processo de usinagem CNC de 5 eixos ; a Máquina de Medição por Coordenadas (MMC, precisão de medição de 0,0009 mm) baseada na norma ASME Y14.5-2018 ajuda a evitar problemas de montagem em campo. A análise de custo entre usinagem em chapa metálica e usinagem CNC mostra que a usinagem CNC é inevitável.
2. Estrutura periférica (tolerância de ±0,01 mm a ±0,02 mm): Utilize dobra em prensa dobradeira padrão nos serviços de dobra de chapas metálicas , de acordo com a norma ISO 2768-m, sem configurações adicionais.
3. Outras dimensões não críticas: Utilize as normas de tolerância ISO 2768-m; não há necessidade de defini-las separadamente para evitar o acúmulo de tempo de inspeção.

Um cliente que define tolerâncias de ±0,005 mm para todas as dobras pagará um custo adicional de inspeção de usinagem CNC para peças que exigem apenas um ajuste estrutural. Em termos simples: determine a tolerância para a funcionalidade e obtenha o desconto imediatamente.

Estratégia de Tolerância à Redução de Custos

A precisão de usinagem com tolerância de ±0,002 mm aplica-se somente a furos coaxiais e faces de vedação. A tolerância dimensional das caixas é determinada pelas classes de tolerância IT12-IT14 da norma ISO 286-1:2010 para 90% das características. Desenhos para fabricação de chapas metálicas em pequenos lotes, de acordo com a norma ISO 2768-m, reduzem os esforços de verificação de referência e os custos de tempo de inspeção.

• Tolerâncias de ±0,005 mm devem ser usadas exclusivamente para faces de vedação e assentos de rolamento prensados.
• Utilize a tolerância acumulada da norma ISO 2768-m em curvas sem acoplamento; reduza as tolerâncias especificadas em 40–60% .
• Orçamentos para fabricação CNC e em chapa metálica apresentados em paralelo; selecione o orçamento com a faixa de precisão que abrange a peça.

Fonte de dados: ISO 2768-m e ISO 286 - Sistemas gerais de tolerância para dimensões não especificadas e classes de ajuste.

Solicite uma comparação lado a lado de orçamentos para sua peça — receba uma discriminação detalhada mostrando os custos de dobra, inserção de componentes e acabamento superficial, tanto para usinagem em chapa metálica quanto para usinagem CNC.

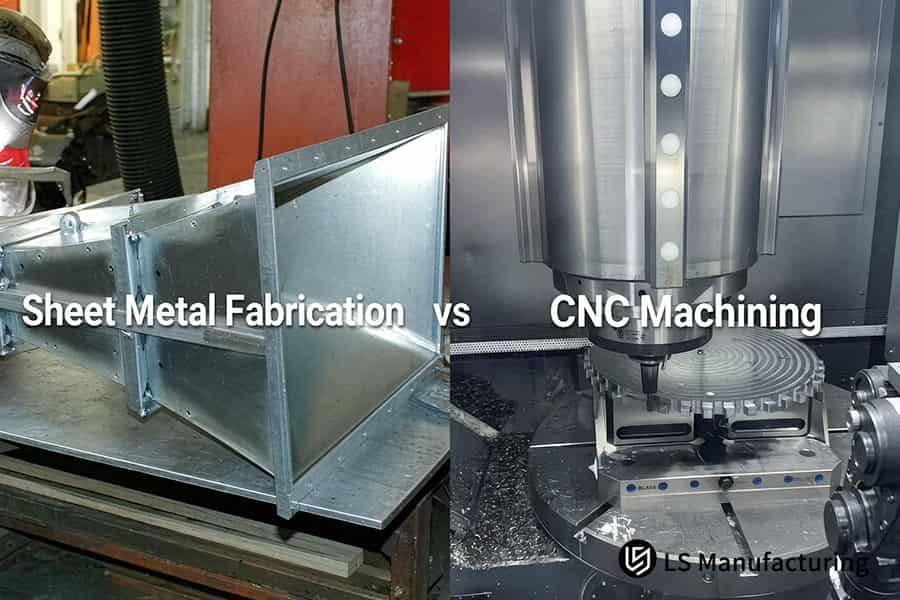

Figura 2: Técnicos moldam a estrutura de chapa metálica 304 enquanto máquinas CNC usinam a peça com precisão de ±0,02 mm.

Como os processos de configuração e operações secundárias afetam os orçamentos de fabricantes de peças personalizadas em chapa metálica?

As operações secundárias determinam o orçamento total. A fabricação de chapas metálicas personalizadas depende de processos em série, incluindo dobra em prensa dobradeira, inserção de fixadores e soldagem MIG/TIG. A usinagem CNC consolida as características em um único dispositivo de fixação. A inserção de fixadores PEM padrão de baixo custo, de acordo com a norma ASME B1.1, pode ser mais econômica do que a fresagem de furos cegos roscados complexos.

1. Identificar os processos sequenciais em orçamentos de chapas metálicas

Um orçamento para chapas metálicas é apresentado separadamente para corte, dobra e tratamento de superfície. O acabamento superficial, incluindo pintura eletrostática a pó, é cotado à parte, além do custo de corte, dobra e tratamento de superfície, a cerca de US$ 15/m² . O custo incremental da fabricação de peças personalizadas em chapa metálica difere do custo incremental da usinagem CNC.

2. Compare os custos de dobra em prensa dobradeira e de inserção de ferragens.

O custo da dobra em prensa dobradeira varia de US$ 0,50 a US$ 3,00 por dobra, dependendo do comprimento e da complexidade. As máquinas CNC fabricam a maioria das peças utilizando um único dispositivo de fixação.

• Dobrar: US$ 0,50 a US$ 3,00 por dobra
• Inserção de ferragens: US$ 0,10 a US$ 0,50 por fixador.
• Soldagem: US$ 0,50 a US$ 2,00 por ponto de solda.

O processo normal de dobra em prensa dobradeira atende ao nível ISO 2768-m e, portanto, não há necessidade de operação CNC, que é relativamente cara. As operações de soldagem e retificação aumentam o custo dos consumíveis e, consequentemente, o custo total do orçamento.

3. Avalie o custo de furos cegos roscados complexos

A máquina CNC cria os furos roscados. O tempo de ciclo aumenta devido à profundidade dos furos cegos. Operações secundárias como Soldagem ou esmerilhamento, que acarretam custos ocultos no orçamento.

A norma ASME B1.1-2024 descreve o formato da rosca e a classe de ajuste (1A/1B a 3A/3B), bem como os formatos de rosca UN/UNR/UNJ. Os fixadores PEM, de acordo com a norma ASME B1.1, são adequados para materiais finos nos quais não é possível criar furos roscados.

4. Solicite orçamentos detalhados para uma comparação precisa.

Um orçamento para montagem de chapas metálicas deve incluir dobra, inserção de ferragens e acabamento superficial como etapas separadas. O acabamento superficial e a soldagem devem ser avaliados como as últimas etapas necessárias para a funcionalidade.

Quais medidas reduzem o tempo de resposta para solicitações de orçamento de usinagem CNC?

A análise DFM reduz o tempo de elaboração de orçamentos. Geometrias de ferramentas inacessíveis exigem ajustes manuais e aumentam o tempo do processo de orçamentação. Raios padronizados e arquivos CAD 3D STEP bem projetados permitem a automação e a estimativa completa de custos em até 2 horas . Desenhos bem elaborados eliminam a necessidade de retrabalho e ajudam a reduzir o tempo gasto em pesquisas de mercado em 35,7% .

3 etapas de padronização que aceleram a elaboração de orçamentos

1. Evitar o uso de cantos vivos internos. Geometrias de ferramentas inacessíveis significam que algumas ações terão que ser feitas manualmente. Ter um raio de canto interno de pelo menos 1× o diâmetro da ferramenta garante que nenhum obstáculo apareça durante os percursos da ferramenta em 3 eixos . Os mesmos princípios de padronização se aplicam aos desenhos de orçamento para usinagem CNC .
2. Raios de filete padronizados. Um raio uniforme de R2 mm ou R3 mm em todos os filetes permite a criação de trajetórias de ferramentas em lote usando o CAM. Filetes não uniformes exigem a troca de ferramentas e a análise do aninhamento durante o processo de extração.
3. Anexe um PDF 2D com dimensões e tolerâncias. Uma camada em PDF destacando as dimensões de ±0,005 mm e os tamanhos das roscas ( ASME B1.1-2024 ) é uma ótima maneira de dar ao orçamentista uma ideia dos requisitos de tolerância sem analisar o modelo CAD.

Um comprador obtém um orçamento preciso com uma única análise de engenharia se os desenhos seguirem os três princípios a seguir. A entrada correta de dados CAD permite obter o preço cotado em horas, não em dias.

Lista de verificação DFM para orçamentos mais rápidos

• Envie desenhos CAD nativos ou em STEP juntamente com um PDF 2D com as dimensões. Não envie renderizações não solicitadas.
• Aplique a otimização DFM eliminando rebaixos e alinhando os eixos dos furos em uma única direção de tração.
• Objetivo: Redução do prazo de entrega através da aplicação de tolerâncias padrão conforme a norma ISO 2768-m . Aplicar ±0,005 mm somente para interfaces de vedação.
• Para evitar mal-entendidos, as peças estampadas em chapa metálica devem ter as partes moldadas e planas separadas em um arquivo PDF 2D.

Fonte de dados: Sistema automatizado de análise de desenhos 3D/2D para DFM da LS Manufacturing (tempo de processamento ≤ 2 horas).

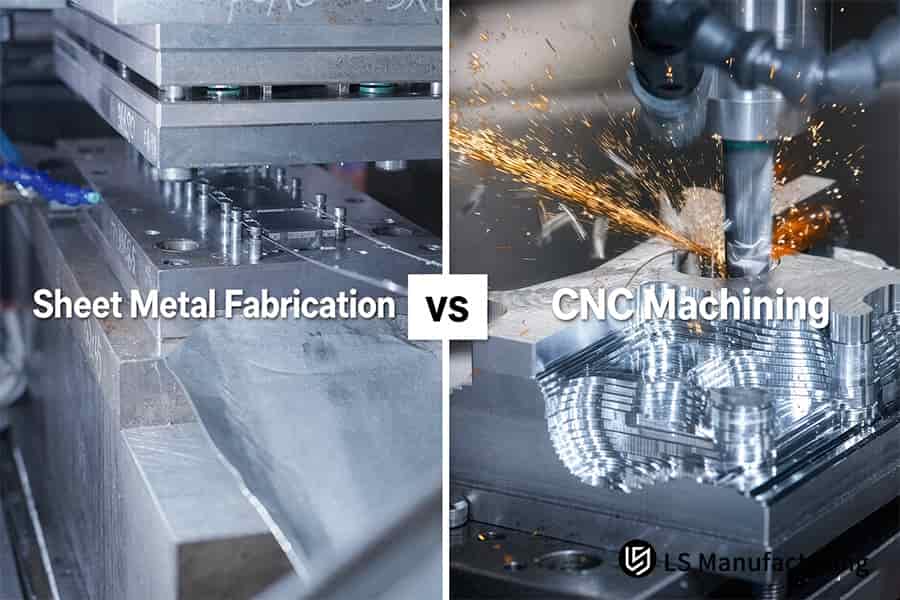

Figura 3: A prensa dobra a chapa de alumínio 6061 enquanto a máquina CNC corta o impulsor com raio de curvatura Ra de 0,8 μm.

Por que considerar um serviço de comparação de processos de fabricação antes de investir em ferramentas?

Um serviço especializado de comparação de processos de fabricação permite encontrar soluções híbridas economicamente viáveis ​​antes de investir em equipamentos. Corpos de chapa metálica cortados a laser, em conjunto com blocos de montagem usinados por CNC, proporcionam resistência estrutural.

Quando a usinagem totalmente em chapa metálica ou totalmente CNC não é suficiente

O método de usinagem totalmente em chapa metálica não permite a produção de furos coaxiais. O método totalmente CNC gera 68% de sucata a partir do tarugo, na forma de cavacos. A técnica de fabricação híbrida divide a peça em duas submontagens. A estrutura de chapa metálica sustenta o revestimento estrutural; a inserção CNC abriga o rolamento e a vedação.

Notas sobre alinhamento físico para construções híbridas

A localização dos pontos de referência deve utilizar um sistema de coordenadas comum entre os dois subconjuntos. Os fixadores PEM, conforme a norma ASME B1.1-2024, são parafusados ​​em chapas metálicas com espessura mínima de 0,9 mm . Os ressaltos usinados em CNC acomodam os rolamentos prensados ​​com uma precisão de ±0,005 mm .

Um serviço de comparação de processos de fabricação identifica a divisão híbrida antes que as ferramentas sejam fixadas na prototipagem , validando a interface híbrida sob carga e evitando o investimento de US$ 40.000 em ferramentas para um processo inadequado.

• Estabeleça um ponto de referência único na fabricação do chassi de chapa metálica . Projete esse ponto de referência no projeto da pastilha CNC.
• Continue a prototipagem para testar a interface sob carga antes da produção das ferramentas.

Como a análise DFM pode otimizar o custo de fabricação de chapas metálicas em invólucros complexos?

A análise DFM (Design for Manufacturing) antecipada otimiza o custo de fabricação de chapas metálicas . A redução no número de dobras diminui o custo de preparação. O alinhamento da distância entre o furo e a dobra minimiza a distorção. A padronização do raio da ferramenta em toda a montagem evita trocas de matrizes. A eliminação das trocas de matrizes por meio da padronização do raio de dobra reduz o tempo do ciclo de produção em até 35,7% .

Alavancas DFM que reduzem o custo do gabinete

1. Minimize o número de dobras. As dobras em prensa dobradeira custam de US$ 0,50 a US$ 3,00 cada em taxas de preparação/manuseio. Unir duas dobras na mesma linha em uma única flange formada elimina uma operação de dobra.
2. Defina o espaçamento entre o furo e a dobra como ≥ 2,5 vezes a espessura do material. Um furo de 2 mm em um material de 1,5 mm de espessura requer um espaçamento de 3,75 mm até a linha de dobra. Furos posicionados mais próximos do que isso podem ficar ovalados devido ao deslocamento do eixo neutro.
3. Padronize os raios de curvatura. Um único conjunto de punção e matriz com raio de 2 mm ou 3 mm é utilizado para todas as dobras, eliminando a necessidade de trocas de matrizes durante a produção. A variação dos raios de curvatura implica em trocas de ferramentas que levam de 8 a 12 minutos a cada mudança de formato. Um serviço de conformação de chapas metálicas pode se beneficiar muito da padronização dos raios de curvatura em diversas famílias de peças.
4. A análise DFM identifica esses três pontos antes de liberar o molde plano para produção. Um comprador com furos e raios alinhados pode eliminar atrasos com alterações de pedido. Em resumo: menos dobras e menos raios significam tiragens menores na prensa e custo unitário mais baixo.

Lista de verificação para fabricação de gabinetes

• Desenhos com notas para fabricação de invólucros , incluindo: sequência de dobras, borda de referência, proteção de superfície conforme ISO 7599 .
• Implementar o padrão de raio de fabricação de gabinetes de chapa metálica ( R 2 mm ) para todos os flanges, sem ciclos de troca de matriz.
• Na lista de materiais , diferenciam-se as dobras estéticas das estruturais; as dobras estéticas têm maior tolerância nos raios.

Fonte de dados: Conjunto de regras DFM para dobra de chapas metálicas da LS Manufacturing (integrado à norma ISO 7599 de proteção de superfície).

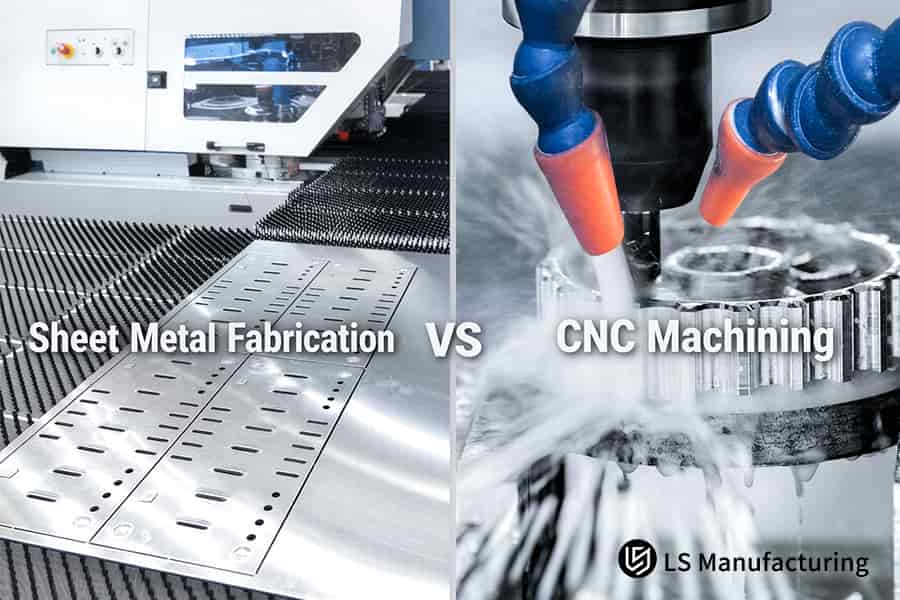

Figura 4: A prensa de estampagem molda chapas de metal 316L, enquanto as fresadoras CNC têm uma estrutura 26,8% mais barata.

Fabricação híbrida personalizada em chapa metálica e CNC da LS Manufacturing para chassis de dispositivos médicos: redução de custos de 26,8%.

O design híbrido com " estrutura externa em chapa metálica e insertos usinados em CNC " resolveu o atraso no cronograma de um gabinete para sequenciador genético. A análise de DFM (Design for Manufacturing) realizada pela LS Manufacturing substituiu a usinagem de alumínio 7075-T651 em 5 eixos. A remoção de material foi reduzida de 68% para uma formação mínima de cavacos.

Desafio do Cliente

O diretor de fornecimento de dispositivos médicos da América do Norte planejou a usinagem em 5 eixos para a usinagem completa da cavidade de proteção de um sequenciador genético em alumínio 7075-T651. Em vez disso, o projeto poderia ter se beneficiado da arquitetura híbrida de invólucro metálico para dispositivos médicos .

A taxa de material removido por peça foi de 68% . A taxa de interferência entre lotes manteve-se constante em 14,5% . O prazo de entrega foi estendido para 21 dias . O orçamento ultrapassou o limite máximo.

Solução de fabricação LS

Os engenheiros realizaram uma análise DFM completa. Eles recomendaram o uso de usinagem híbrida CNC em chapa metálica . Uma estrutura conformada possuía paredes estruturais. Insertos CNC foram utilizados para lidar com as características de acoplamento cruciais. Testes de usinagem mostraram um deslocamento de ±0,03 mm nos acessórios CNC devido ao relaxamento da tensão de dobra. Um recozimento para alívio de tensões e uma modificação na referência de fixação resolveram o problema de interferência.

Resultados e Valor

O custo unitário foi reduzido em 26,8% . A interferência na montagem diminuiu de 14,5% para 1,2%. O prazo de entrega foi reduzido de 21 dias para 13,5 dias – uma redução de 35,7%. O conjunto foi submetido com sucesso à anodização dura MIL-A-8625 Tipo III com 50 μm de espessura . O teste de névoa salina por 1.000 horas foi concluído com sucesso. Os requisitos da norma ISO 13485 para o dispositivo médico foram atendidos.

Uma divisão híbrida entre revestimento e inserto transforma uma peça usinada sólida com 68% de desperdício em uma construção muito mais previsível e menos arriscada.

Itens de ação

• Solicite uma avaliação de DFM (Design for Manufacturing) antes de se comprometer com a produção de ferramentas quando as paredes permitirem uma estrutura moldada com projeto inserido por CNC .
• Especificar anodização dura MIL-A-8625 Tipo III de 50 μm para teste de névoa salina com duração de 1.000 horas .

Fonte de dados: Registro de casos de fabricação de dispositivos médicos da LS Manufacturing (projeto nº MED-2026-089, tamanho da amostra > 1.200).

Envie o desenho da sua caixa para sequenciador genético para uma avaliação gratuita de fabricação híbrida — veja como um projeto com chapa metálica e inserto CNC pode reduzir seus custos em 26,8% e o prazo de entrega em 35,7%.

Perguntas frequentes

1. Qual é a diferença típica de precisão entre usinagem de chapas metálicas e usinagem CNC?

A usinagem CNC pode atingir tolerâncias tão baixas quanto ±0,005 mm a ±0,002 mm para peças maciças, enquanto a fabricação de chapas metálicas pode manter tolerâncias de ±0,01 mm a ±0,02 mm para problemas de retorno elástico por dobramento e variações na espessura do material. A LS Manufacturing utiliza inspeção por CMM Zeiss para garantir a conformidade com as tolerâncias em ambos os processos.

2. Qual processo é mais barato para o desenvolvimento de protótipos em quantidades inferiores a 10 unidades?

A usinagem CNC é uma opção mais econômica para prototipagem de baixíssimo volume (até 10 peças) com geometria complexa, pois elimina os custos de projeto da sequência de dobra da chapa metálica, configuração das ferramentas da prensa dobradeira e desenvolvimento do modelo plano. A LS Manufacturing oferece orçamentos rápidos em até duas horas para ambos os processos.

3. Como a seleção de materiais afeta o custo de fabricação de chapas metálicas em comparação com a fresagem CNC?

A remoção de um volume significativo de material de blocos sólidos torna a usinagem CNC menos eficiente economicamente para materiais de alto custo, como o alumínio 7075-T651 (em forma de tarugo). A fabricação de chapas metálicas trabalha com placas finas e planas sem desperdício de material, o que significa economia no custo da matéria-prima. A LS Manufacturing otimiza o layout das peças para atingir 75 % de eficiência de material em pedidos de chapas metálicas.

4. As peças de chapa metálica podem incorporar furos roscados como os componentes usinados por CNC?

Sim, os componentes de chapa metálica apresentam pinos de fixação PEM com encaixe por pressão ou furos extrudados que atendem às especificações ASME B1.1 , enquanto furos roscados profundos são necessários em blocos sólidos usinados em CNC. A LS Manufacturing oferece inserção automatizada de componentes para garantir resistência e precisão uniformes à extração.

5. O acabamento superficial, como a anodização MIL-A-8625, é aplicável a ambos os processos?

Sim, tanto as chapas de alumínio quanto as peças usinadas por CNC são compatíveis com a anodização dura MIL-A-8625 Tipo III, que apresenta uma espessura de revestimento de 50 μm e alta resistência à corrosão e ao desgaste. A LS Manufacturing garante a validação de acabamentos capazes de resistir a testes de névoa salina por 1.000 horas para ambos os processos.

6. Como a LS Manufacturing evita a deformação da chapa metálica durante a soldagem?

A LS Manufacturing utiliza dispositivos de soldagem especializados com barras de reforço de cobre e estações de soldagem TIG ou a laser para evitar deformações causadas pela distorção térmica em painéis planos. O controle de qualidade da LS Manufacturing segue as normas ISO 2768-m de dimensionalidade de todas as montagens soldadas.

7. Por que a alta complexidade das peças aumenta tão drasticamente os tempos de ciclo da usinagem CNC?

Peças complexas levam a tempos de ciclo mais longos para usinagem CNC devido a trajetórias de ferramentas de usinagem multieixos , usinagem de cavidades profundas e maior número de trocas de ferramentas, o que consome tempo de forma linear por peça. O DFM da LS Manufacturing simplifica os raios internos e minimiza a profundidade das cavidades para uma fresagem mais rápida.

8. Quais arquivos de desenho são necessários para obter um orçamento instantâneo da LS Manufacturing?

Envie um arquivo 3D STEP ou IGES para análise geométrica, juntamente com um PDF 2D contendo tolerâncias rigorosas de ±0,005 mm e detalhes do acabamento superficial. A LS Manufacturing fornece feedback de DFM com orçamento estimado e previsão de tempo de produção em até 2 horas .

Resumo

A escolha entre conformação de chapas metálicas e usinagem CNC depende da quantidade de peças, da geometria e das tolerâncias necessárias. Optar pela usinagem completa sem considerar esses fatores significaria carregar peso desnecessário. Com a análise DFM da LS Manufacturing, você pode facilmente obter economia de custos por meio de processos híbridos, com entrega rápida e conformidade com as rigorosas normas ISO 9001:2015 e AS9100D.
