Lavorazione di lamiere di grosso spessore: servizio personalizzato di lavorazione di lamiere d'acciaio di grosso spessore

La lavorazione di lamiere di grosso spessore è un sistema di supporto fondamentale nei settori minerario, dei macchinari pesanti e dell'ingegneria navale. Tuttavia, la lavorazione di alta precisione è sempre stata la sfida più grande per questo settore.

Molti produttori a contratto finiscono ancora per realizzare componenti che si crepano facilmente, il che a sua volta porta a un'impennata dei costi. Ciò è dovuto principalmente alla mancanza di attrezzature adeguate o a un controllo insufficiente delle sollecitazioni interne.

Questo articolo analizzerà le motivazioni alla base della lavorazione dei metalli pesanti, discutendo innanzitutto, tra le altre cose, come scegliere il materiale giusto, quali metodi di piegatura utilizzare per la formatura di metalli su larga scala e come LS Manufacturing può fornire soluzioni completamente personalizzate dall'inizio alla fine.

Questo articolo vi fornirà una profonda comprensione della natura della produzione di metalli su larga scala. Soprattutto, vi aiuterà a garantire la durata dei vostri progetti in metallo pesante anche nelle condizioni più estreme: in sostanza, è l'essenza della lavorazione professionale della lamiera .

Lavorazione di lamiere di grosso spessore: una rapida panoramica delle soluzioni principali

Questo articolo offre una rapida panoramica dei principali problemi e delle relative soluzioni nella lavorazione di lamiere di grosso spessore. Affidarsi a servizi professionali di lavorazione della lamiera è un modo per evitare rischi, ridurre i costi e ottimizzare i tempi di lavorazione. Ulteriori dettagli su ciascuna soluzione saranno forniti a breve.

Perché affidarsi a LS Manufacturing per la lavorazione di lamiere di grosso spessore? Competenza nella lavorazione personalizzata di lamiere di grosso spessore.

Scegliendo LS Manufacturing come partner per la lavorazione di lamiere di grosso spessore, scegliete un'azienda in grado di trasformare i vantaggi tecnologici in benefici concreti per i clienti, anziché limitarsi a elencare una serie di specifiche tecniche.

Controlliamo le materie prime in base agli standard ASTM A6/A6M-21 per le lamiere d'acciaio , verificando così la resistenza alla trazione di ciascuna lamiera. Inoltre, rispettiamo rigorosamente i requisiti della specifica AWS D1.1-2020 per la saldatura delle strutture in acciaio, a garanzia della qualità del nostro processo produttivo fin dalla fonte di approvvigionamento.

Offriamo preventivi competitivi ai clienti individuando l'approvvigionamento diretto dei materiali dalle acciaierie e utilizzando il miglior software di nesting per l'ottimizzazione dell'utilizzo dei materiali.

Grazie alle nostre linee di produzione interne, non abbiamo più bisogno di fornitori terzi, il che ci ha permesso di aumentare l'efficienza delle consegne di oltre il 40% e di eliminare il rischio di danni e ritardi durante il trasporto.

I nostri metodi avanzati, come l'analisi spettrale e il rilevamento tramite tracciamento laser, possono essere di grande aiuto ai nostri clienti di fascia alta che si trovano ad affrontare problemi di fessurazione e deformazione di lamiere spesse .

Le nostre competenze sono ampiamente supportate da casi concreti a livello internazionale, come ad esempio le piastre laterali per vaglio vibrante da 45 mm, realizzate su misura per una miniera in Australia, che hanno permesso di estendere la loro durata da 2000 a oltre 6500 ore.

Se riscontrate difficoltà con i servizi di lavorazione di lamiere di alta precisione, non esitate a contattare i nostri ingegneri per un'analisi di fattibilità gratuita e per ottenere una soluzione personalizzata che renda il vostro progetto più conveniente e stabile.

Perché la resistenza allo snervamento è fondamentale nella lavorazione di lamiere di grosso spessore?

Nella lavorazione di lamiere di grosso spessore, la resistenza allo snervamento del materiale è il fattore principale che influenza la sicurezza del processo e la durata del prodotto. Infatti, la scelta del materiale giusto può eliminare completamente il rischio di frattura fragile . Inoltre, un materiale viene generalmente scelto in base a uno specifico scenario di utilizzo.

Principali scelte di materiali in base ai diversi ambienti di applicazione

1. Settore minerario e macchinari pesanti: in questo caso si utilizza una lamiera di acciaio ad alta resistenza ASTM A572 Grado 50 (resistenza alla trazione di 450-550 MPa), in grado di sopportare vibrazioni e impatti ad alta frequenza , prevenendo così guasti prematuri dei componenti.
2. Strutture portanti tipiche: l'acciaio al carbonio ASTM A36 (con una resistenza alla trazione superiore a 360 MPa) è quello scelto, in quanto offre un prezzo equo e soddisfa i requisiti per la lavorazione di lamiere spesse secondo lo stile usuale.
3. Applicazioni resistenti all'usura: Le lamiere in acciaio ad alta resistenza all'usura, come quelle della serie HARDOX, devono essere scelte perché, grazie alla loro durezza superiore a 400 HB, fungono da materiale protettivo per i componenti soggetti all'usura operativa quotidiana in vagli vibranti e frantoi.

Consigli principali per il controllo qualità delle materie prime

L'elevato equivalente di carbonio provoca cricche a freddo durante la saldatura di lamiere spesse. Effettueremo analisi spettrali e prove di durezza al ricevimento della materia prima per le lamiere con spessore superiore a 25 mm al fine di garantirne la resistenza alla trazione, riducendo così al minimo il rischio di frattura fragile fin dalla fonte.

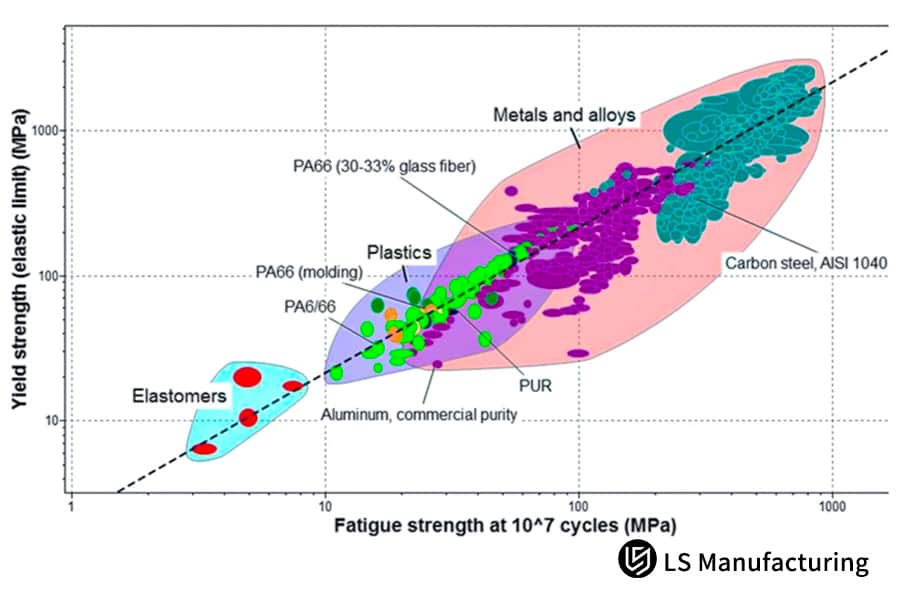

Figura 1: Tabella comparativa della resistenza dei materiali: snervamento vs. fatica.

Come controllare la deformazione nella lavorazione industriale di lamiere d'acciaio spesse mediante taglio laser?

Nella lavorazione industriale di lamiere d'acciaio spesse , la deformazione fisica dovuta al taglio termico è un problema comune e l'indurimento della zona termicamente alterata può causare bordi irregolari della lamiera spessa, rendendo necessaria una rettifica di precisione secondaria. Abbiamo trovato la soluzione ottimale attraverso il confronto dei processi.

Confronto dei parametri principali per diversi processi di taglio

Ottimizzazione del processo chiave per il controllo della deformazione termica

L'applicazione della tecnologia di taglio a circolazione d'acqua raffreddata ci consente di ottenere una riduzione del 15% della deformazione termica nei processi di lavorazione di lamiere d'acciaio spesse per l'industria pesante. Il processo di taglio produce bordi altamente lisci che non richiedono ulteriori lavorazioni per la saldatura . Questo metodo riduce sia i costi di manodopera che i tempi di lavorazione.

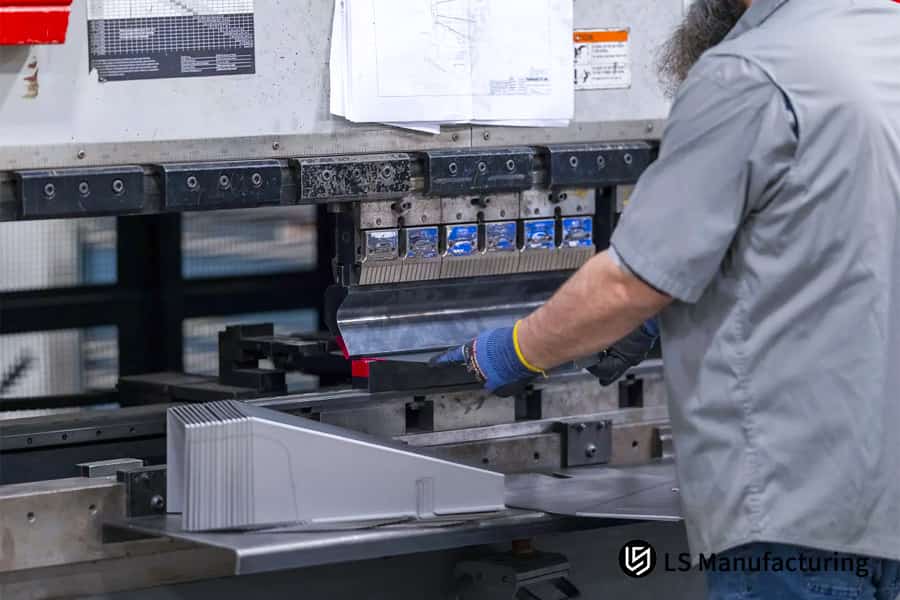

Come ottenere un controllo angolare preciso nella formatura di metalli di grosso spessore?

Nei servizi di formatura di lamiere di grosso spessore, la principale difficoltà risiede nel controllo dei movimenti di ritorno elastico. Il processo di piegatura di lamiere spesse crea deviazioni angolari che diventano più pronunciate quando si lavora con lamiere di spessore superiore a 50 mm.

Il processo di assemblaggio incontra gravi problemi quando la deviazione raggiunge livelli eccessivi che richiedono metodi di compensazione precisi per essere risolti.

Apparecchiature e supporto tecnologico per la compensazione angolare ad alta precisione

La piegatrice CNC da 1200 tonnellate di cui disponiamo include un sistema di compensazione meccanica dinamica che ci consente di monitorare i dati di ritorno elastico in tempo reale mentre eseguiamo regolazioni automatiche dell'angolo e manteniamo un controllo preciso sulla capacità di ritorno elastico, garantendo così una formatura accurata.

Parametri di riferimento per la flessione in base allo spessore della lamiera

I parametri di flessione di riferimento per diversi spessori di lamiera sono i seguenti:

Quale processo di saldatura garantisce la qualità dei componenti in acciaio di grosso spessore realizzati su misura?

Le strutture portanti principali utilizzeranno componenti in acciaio di grosso spessore realizzati su misura come elementi strutturali primari. Il livello di sicurezza dipende direttamente dalla qualità della saldatura , che il sistema di rilevamento dei difetti UT/MT misura tramite la sua percentuale di superamento.

Per la saldatura smussata di lamiere di spessore superiore a 30 mm, utilizziamo la saldatura robotizzata ad arco sommerso multistrato e multipassaggio per garantire il controllo della qualità.

Punti chiave del processo di saldatura di lamiere spesse

Preriscaldamento: Il preriscaldamento a 250℃ non solo riduce le differenze di temperatura durante la saldatura , ma si traduce anche in una saldatura priva di tensioni.

• Controllo della temperatura tra le passate: Per prevenire la formazione di crepe a caldo, si monitora costantemente la temperatura tra le passate, mantenendola tra 180 e 220 °C tramite misurazioni continue.
• Trattamento di distensione: Eseguire un trattamento di distensione dopo la saldatura non solo migliora la resistenza del giunto, ma prolunga anche la durata dell'attrezzatura.

Norme e garanzie per le prove non distruttive

Grazie alle procedure sopra descritte, i nostri componenti in acciaio di grosso spessore, realizzati su misura, possono superare al 100% controlli non distruttivi UT/MT che soddisfano i requisiti di Classe 1 per la resistenza al carico, garantendo al contempo la stabilità operativa delle apparecchiature.

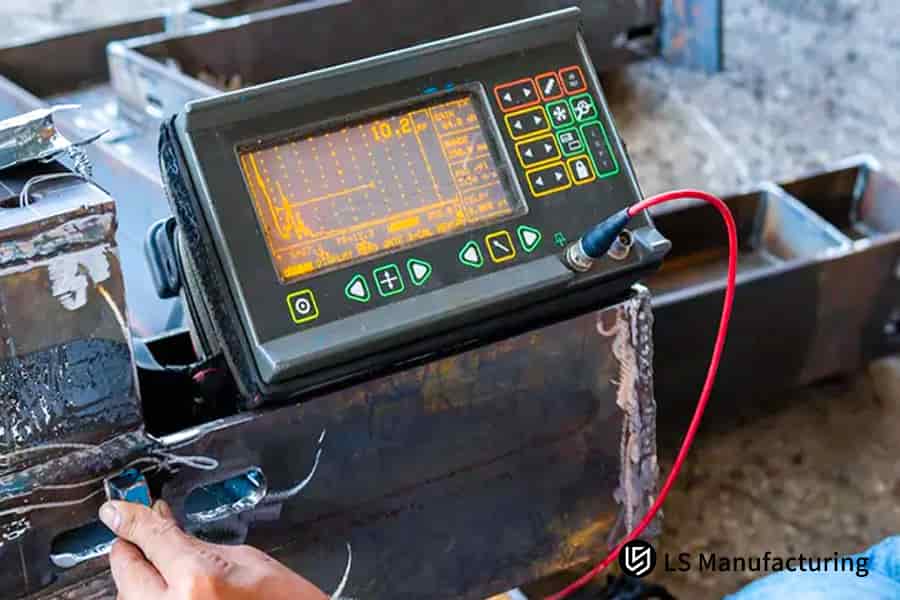

Figura 2: Ispezione a ultrasuoni delle saldature su un componente metallico per il controllo qualità.

Come pianificare le tolleranze per la fabbricazione di lamiere spesse su larga scala?

Nella fabbricazione di lamiere spesse su larga scala , i pezzi di dimensioni eccezionali, con una lunghezza superiore a 6 metri, sono molto soggetti a errori di misurazione dovuti al proprio peso, che finiranno per causare il fallimento dell'assemblaggio.

Questo rappresenta un grosso problema per i normali produttori a contratto; infatti, i metodi di misurazione professionali sono indispensabili.

Apparecchiature e metodi di misurazione per lastre spesse di grandi dimensioni

Abbiamo implementato l'utilizzo di laser tracker FARO per eseguire l'ispezione 3D di componenti personalizzati di lunghezza superiore a 6 metri. In questo modo, siamo in grado di registrare con precisione i dati dimensionali non influenzati dalla deformazione indotta dal peso, garantendo così misurazioni accurate.

Standard di controllo della tolleranza dimensionale e vantaggi per il cliente

Abbiamo la capacità di mantenere le tolleranze dimensionali ben controllate entro limiti ragionevoli:

La tolleranza lineare di 1,0 mm può essere mantenuta entro una lunghezza di 5 metri, la tolleranza di posizione del foro del bullone è di 0,2 mm , pertanto l'assemblaggio può essere completato con successo al primo tentativo , il che a sua volta aiuterà i clienti a risparmiare tempo e costi di debug.

Figura 3: Disegno tecnico di un componente metallico piegato con tolleranze di fabbricazione.

Come scegliere il taglio e la piegatura più economici per lamiere d'acciaio spesse destinate a macchinari pesanti?

Dopo il taglio e la piegatura di lamiere d'acciaio di grosso spessore , il trattamento anticorrosione determina la durata utile dei componenti. Diversi ambienti di usura richiedono tecnologie anticorrosione specifiche. Confrontiamo il rapporto costi-benefici dei processi in base alle condizioni di lavoro e forniamo soluzioni economiche.

Confronto dei processi anticorrosivi in ​​diversi ambienti corrosivi

Esempi di processi anticorrosivi in ​​ambienti estremi

Durante la realizzazione delle fondamenta della nostra piattaforma di perforazione offshore, dopo aver tagliato e piegato le spesse lamiere d'acciaio, abbiamo sabbiato i pezzi fino a raggiungere lo standard Sa2.5. Successivamente, per garantire una durata di servizio superiore a 15 anni, abbiamo applicato un metodo anticorrosione combinato di verniciatura a polvere e primer ricco di zinco.

In che modo LS Manufacturing ottimizza i costi nella lavorazione di metalli pesanti?

Gli elevati costi nella lavorazione di metalli pesanti sono al centro delle preoccupazioni dei nostri clienti. Ridurre i prezzi è solo uno dei metodi che molti produttori utilizzano per contenere i costi. Noi ci concentriamo sul miglioramento dell'intero processo, garantendo precisione, prezzi competitivi e un'ottimale efficienza in termini di costi per i nostri clienti.

Ottimizzazione dei costi della strategia di approvvigionamento delle materie prime

Le nostre principali strategie di ottimizzazione dei costi delle materie prime sono:

1. Approvvigionamento diretto delle materie prime: acquistando direttamente dalle principali acciaierie mondiali, evitiamo i costi aggiuntivi derivanti dai distributori, riuscendo così a ridurre i costi del 10-15%.
2. Ottimizzazione del nesting: l'utilizzo di software di nesting sofisticati porta a un aumento significativo del tasso di utilizzo del materiale , ovvero dal 75% all'88%, riducendo di conseguenza gli sprechi e i costi.

Metodi fondamentali per l'ottimizzazione dell'efficienza produttiva

L'utilizzo di un software di nesting all'avanguardia per posizionare con precisione le pesanti lamiere può aumentare l'utilizzo del materiale da un misero 75% all'88%, un valore ben superiore alla media del settore , con conseguente riduzione degli sprechi di materiale e, di conseguenza, una diminuzione dei costi.

Non solo, ma questo metodo di produzione snella consente anche di ridurre i tempi di consegna delle lavorazioni metalliche pesanti di circa il 30% in media.

Inoltre, consente ai nostri clienti internazionali di scoprire soluzioni di prezzo più competitive quando effettuano confronti di prezzo, dando così un impulso diretto ai tassi di conversione dei progetti.

Come migliorare la resistenza alla fatica con un servizio personalizzato di lavorazione di lamiere d'acciaio spesse?

La durabilità dell'intera macchina in condizioni di fatica è in gran parte determinata dalla qualità del processo di lavorazione delle lamiere d'acciaio spesse realizzate su misura . In caso di vibrazioni ad alta frequenza di macchinari pesanti, è piuttosto facile che si formino crepe a causa dell'eccessivo stress residuo nei componenti. Una manodopera qualificata è uno dei modi per eliminare efficacemente tale minaccia.

Metodi di rimozione dello stress residuo e i loro impatti

Eseguiamo la distensione mediante forni di ricottura automatici di grandi dimensioni.

I nostri interventi ridurranno drasticamente il livello di stress residuo di saldatura, fino al 70%, garantendo al contempo una distribuzione uniforme dello stress all'interno dei componenti, riducendo così la formazione di cricche da fatica alla fonte e rendendo la struttura più stabile.

Processi di saldatura e piegatura riprogettati e reintrodotti

• Aggiornamento del processo di saldatura: la saldatura robotizzata multistrato e a passaggi multipli è in grado di ridurre i difetti di saldatura e, al contempo, di migliorare la resistenza alla fatica dei giunti.
• Controllo della flessione: un'attenta selezione dei raggi di curvatura evita la concentrazione di sollecitazioni in aree localizzate e, di conseguenza, riduce al minimo la formazione di cricche da fatica.

Le lamiere spesse da noi lavorate possono aumentare la durata a fatica dell'intera macchina di oltre il 120%. Il nostro servizio di lavorazione di lamiere spesse in acciaio di alta qualità, personalizzato secondo i più elevati standard, consente ai clienti di ridurre i costi di manutenzione e migliorare la propria reputazione. Contattateci per una valutazione tecnica.

Caso di studio LS Manufacturing: Personalizzazione delle piastre laterali rinforzate da 45 mm per vagli antivibranti per i giganti minerari mondiali.

Gli esempi concreti sono probabilmente il modo migliore per mostrare cosa possiamo fare nel settore della lavorazione di lamiere di grosso spessore. Recentemente, le piastre laterali per vaglio vibrante da 45 mm, realizzate su misura per un colosso minerario australiano , non solo li hanno aiutati a superare le loro difficoltà, ma hanno anche consolidato una proficua collaborazione .

Principali problematiche sollevate dal cliente:

Le piastre laterali in HARDOX da 45 mm di spessore, originariamente fornite dal produttore australiano di attrezzature minerarie, hanno subito una frattura da fatica dopo sole 2000 ore di funzionamento.

Oltre alla frattura, una deviazione di 3 mm nella posizione del foro ha causato difficoltà durante l'assemblaggio e un aumento dei costi di manutenzione. Alla disperata ricerca di una soluzione, l'azienda si è rivolta a noi per una soluzione di fabbricazione specializzata.

Soluzione di produzione LS

1. Abbiamo formato un team di ingegneri per creare un sistema di fabbricazione di lamiere di grosso spessore appositamente progettato per far fronte alle vibrazioni ad alta frequenza, alla resistenza all'usura e alla capacità di carico delle piastre laterali del vaglio vibrante.
2. Non solo abbiamo abbandonato il processo di piegatura a caldo parziale del fornitore originale, ma abbiamo anche utilizzato un processo di piegatura a freddo da 1600 tonnellate. Ciò ha preservato le proprietà fisiche originali della lamiera d'acciaio HARDOX ed eliminato il degrado delle prestazioni del materiale dovuto alla piegatura a caldo, risolvendo così il problema della frattura da fatica alla radice.
3. La foratura di precisione automatizzata viene eseguita interamente da un grande centro di lavoro a portale che, insieme al tracciamento laser in tempo reale, consente di mantenere l'errore di spaziatura dei fori entro 0,2 mm, risolvendo così i problemi di assemblaggio.
4. Adottando un processo di saldatura ad arco sommerso multistrato e multipassaggio robotizzato, vengono effettuati test di trasmissione completi sui giunti di saldatura delle piastre laterali per garantirne la resistenza. Allo stesso tempo, viene eseguito un trattamento di ricottura di distensione per ridurre del 70% le tensioni residue di saldatura, migliorando ulteriormente la resistenza alla fatica delle piastre laterali.

Risultati e valore:

La soluzione ha prodotto risultati impressionanti: la durata utile delle piastre laterali è stata estesa da 2000 ore a oltre 6500 ore (un miglioramento del 225%), il posizionamento dei fori è ora perfettamente preciso, l'efficienza di assemblaggio è aumentata del 50% e il costo unitario complessivo è diminuito del 35%, il che ha portato a un accordo di collaborazione a lungo termine con il cliente.

Se anche voi riscontrate problemi come crepe e deviazioni dimensionali nella lavorazione di lamiere spesse, vi invitiamo a consultare il caso di studio dettagliato e a contattarci per personalizzare una soluzione su misura.

FAQ

D1: Qual è lo spessore massimo delle lamiere d'acciaio che LS Manufacturing può lavorare per la piegatura?

Disponiamo di una piegatrice CNC di grandi dimensioni da 2000 tonnellate e, attualmente, siamo in grado di eseguire in modo stabile servizi di piegatura e formatura di precisione su lamiere d'acciaio fino a 80 mm di spessore. Questa capacità ci consente di soddisfare le esigenze di lavorazione gravosa dei settori minerario, navale e di altri settori industriali.

D2: Quali materiali supporta il vostro servizio di lavorazione su misura di lamiere d'acciaio spesse?

Il nostro servizio personalizzato di lamiere d'acciaio spesse offre flessibilità nella scelta dei materiali, tra cui acciaio al carbonio (A36, Q355B), acciaio inossidabile (304/316L), acciaio antiusura (serie Hardox) e lamiere ad alta resistenza (Q690D), per soddisfare le diverse esigenze di svariate applicazioni.

D3: Qual è l'intervallo di tolleranza tipico per la lavorazione di pezzi di grandi dimensioni in lamiera spessa?

Nella produzione su larga scala di lamiere spesse con una lunghezza di 5 metri, riusciamo generalmente a mantenere una tolleranza lineare entro 1,0 mm e una tolleranza di posizione dei fori per i bulloni entro 0,2 mm, ottenendo così una deviazione nulla durante l'assemblaggio in loco.

D4: Come posso ottenere un preventivo di lavorazione in tempo reale da LS Manufacturing?

È sufficiente caricare i disegni in formato PDF o STEP e i nostri ingegneri senior vi contatteranno entro 24 ore con un preventivo tecnico che includerà le loro raccomandazioni di processo. I prezzi sono trasparenti e non ci sono costi nascosti.

D5: Eseguite un trattamento termico di distensione dopo la saldatura di lamiere pesanti?

Disponiamo infatti di un forno di ricottura automatizzato di grandi dimensioni, in grado di eseguire trattamenti di invecchiamento vibratorio o termico su componenti in acciaio di grosso spessore realizzati su misura. Si tratta di un metodo piuttosto efficace per ridurre le tensioni residue di saldatura fino al 70%, prevenendo in definitiva la formazione di cricche da fatica.

D6: Quanto è ruvida la finitura superficiale dopo il taglio di lamiere spesse da parte di LS Manufacturing?

Il nostro impianto laser da 10.000 watt garantisce una rugosità superficiale controllata intorno a Ra 12,5 , un risultato migliore rispetto al tradizionale taglio ossiacetilenico. I bordi tagliati possono essere saldati direttamente senza necessità di una successiva rettifica.

D7: Siete in grado di fabbricare esclusivamente componenti strutturali saldati di peso superiore a 10 tonnellate?

Sì, certo. La nostra officina specializzata in lavorazioni pesanti è dotata di un sistema di sollevamento a ponte da 32 tonnellate. Questo sistema è stato realizzato su misura per la lavorazione industriale di lamiere d'acciaio di grosso spessore ed è in grado di gestire con facilità la lavorazione e il trasferimento di singoli componenti strutturali saldati del peso di oltre 10 tonnellate.

D8: Perché LS Manufacturing e non una normale piccola azienda manifatturiera?

Ciò è dovuto al fatto che disponiamo di una linea di produzione che copre l'intero processo, dal taglio alla saldatura, eliminando la necessità di esternalizzazione e garantendo un controllo della qualità e un'efficienza di consegna superiore al 40%. Inoltre, offriamo servizi completi di personalizzazione del processo e siamo pienamente in grado di realizzare lavorazioni di lamiere di grosso spessore.

Riepilogo

La lavorazione di lamiere di grosso spessore si basa sulla perfetta armonia tra precisione, materiali e metodi. Sono i dettagli a fare la differenza in termini di sicurezza e durata del prodotto.

LS Manufacturing unisce le migliori attrezzature a un team di ingegneri qualificati per affrontare le problematiche ricorrenti della lavorazione di lamiere di grosso spessore. Di conseguenza, LS Manufacturing è diventata un partner affidabile per la realizzazione di personalizzazioni di alta gamma per clienti industriali in tutto il mondo.

Se desiderate un fornitore di servizi personalizzati per lamiere d'acciaio spesse con un elevato livello di precisione, potete caricare i vostri disegni . Effettueremo un'analisi DFM gratuita e vi forniremo un preventivo direttamente dalla fabbrica. Il nostro obiettivo è supportare i vostri progetti con servizi di qualità.
