Service d'impression 3D de précision : respect des tolérances de ±0,05 dans la fabrication de pièces

Service d'impression 3D de précisionoffre une solution au problème de la déformation sous contrainte thermique et du retrait des couches intercalaires à l'échelle de l'industrie.qui empêchent la fabrication additive conventionnelle d'atteindre les tolérances d'assemblage très précises requises dans des secteurs tels que le médical, l'aérospatiale et l'électronique de précision. La plupart des fournisseurs ne disposent pas du contrôle multiphysique avancé ni de l'étalonnage de précision nécessaires, ce qui rend impossible le maintien d'une tolérance dimensionnelle finale de±0,05 mmsans avoir recours à un usinage soustractif secondaire coûteux qui augmente les coûts et entraîne des retards de production.

Cet article présente l'approche d'ingénierie validée de LS Manufacturing, qui comprendcontrôle très précis de l'épaisseur de couche, gestion thermique en boucle fermée et optimisation de la qualité des matériauxpour rendre possible la livraison par lots fixes de fabrication additive de haute précisionComposants d'impression 3D. En plus d'éviter le post-traitement, vous obtiendrez des paramètres de processus et des stratégies de contrôle spécifiques qui conduisent directement à des délais de livraison plus courts et à un coût global des pièces inférieur. Ensuite, le raisonnement technique fondamental qui détermine le succès de la fabrication additive de haute précision est discuté.

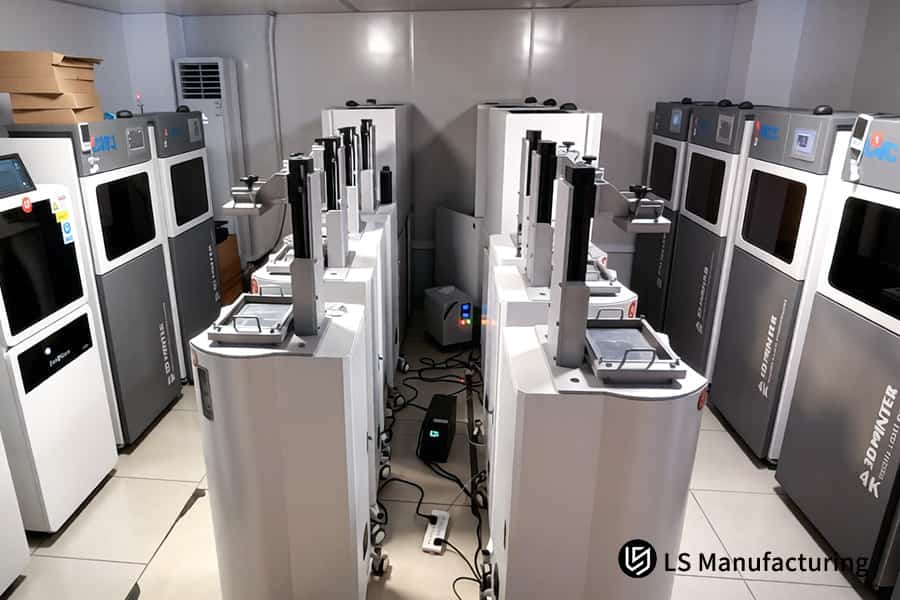

Figure 1 : Plusieurs imprimantes SLA fonctionnent simultanément pour produire des prototypes techniques dans une installation par lots.

Impression 3D de précision : atteindre des tolérances de ± 0,05 mm - Référence rapide

Défi de la tolérance	Solution de contrôle de processus	Résultat
Retrait thermique	Température de la chambre en boucle fermée (±1°C); compensation du retrait spécifique au matériau.	Uniforme±0,05 mmsur tous les axes.
Dérive de l'axe Z	Retour d'information du codeur linéaire ; construire un recalibrage périodiquement.	Aucune accumulation d’erreur Z dans les pièces hautes.
Distorsion de soutien	Supports à contact fin (0,2 mmconseils); recuit de détente avant le retrait du support.	Aucune distorsion des éléments fins après le retrait des supports.
Retrait anisotrope	Optimisation de l'orientation des bâtiments ; facteurs d’échelle spécifiques au matériau.	La précision est isotrope quelle que soit l’orientation de l’impression.
Commentaires sur les mesures​	Surveillance optique pendant la production ;MMT post-impressionavec correction en boucle fermée.	Taux de réussite du premier article > 95 % ;Cpk ≥1,33.

Points clés à retenir :

• L'uniformité thermique est la base :Pour pouvoir atteindre l'objectif de±0,05 mm, il est nécessaire d'avoir un contrôle de la température de la chambre à l'intérieur±1°Csur tout le volume de construction.
• L'étalonnage du matériau n'est pas facultatif :Il est nécessaire de compenser le retrait séparément pour chaque type de matériau ; si vous comptez sur la même échelle pour tous les matériaux, vous n'arriverez jamais à±0,05 mm.
• Les supports affectent les dimensions finales :Réaliser un recuit avant de retirer les supports et utiliser des supports à contact fin sont les deux étapes principales qui conduisent à l'atteinte des tolérances.
• La correction en boucle fermée est la référence :La mesure (CMM) et la révision des données dansParamètres du processus d'impression 3Dformer la boucle d’amélioration continue pour une cohérence de précision.

Pourquoi faire confiance à ce guide ? Expérience pratique des experts de fabrication LS

Beaucoup "impression 3D de précision" Les guides sur Pinterest traitent±0,1mmcomme un badge marketing. Dans la fabrication réelle, le problème n'est pas la spécification de la machine mais plutôt la capacité de votre fenêtre de processus à une tolérance de ± 0,02 mm sur une surface.40mmlongueur après post-durcissement thermique et obtenir du CMM sur les caractéristiques à paroi mince. Nos boucles de qualification sont comparées aux configurations de métrologie dimensionnelle et de science de mesure duInstitut national des normes et de la technologie(NIST), donc la « précision » n'est pas un numéro de brochure, c'est une chaîne traçable du STL à la pièce contrôlée.

Nous avons réalisé des impressions de précision dont les marges étaient en microns : des effecteurs terminaux semi-conducteurs nécessitant±5 μmplanéité, des boîtiers de navigation inertielle aérospatiale qui ne faisaient que dériver≤0,03 mmlorsqu'il est soumis à des températures-55-120°C, et les modèles chirurgicaux de technologie médicale maintiennent±0,05 mmcontre l’os adapté au patient. Ces projets se trouvent dans des écosystèmes adjacents à l'audit, nous dérivons donc des règles de données, de support et de post-traitement de la discipline d'évaluation des processus AM formalisée par leVerein Deutscher Ingenieure(VDI)sous VDI 3404, votre pièce ne passe donc pas la plaque et échoue au laboratoire.

Le compromis que nous avons décidé de faire après24 moisd'itérations SLA/SLS/DLP, c'est ce que vous obtenez. Par exemple, pourquoi un15°le déplacement du porte-à-faux vers le haut ou vers le bas peut provoquer un rétrécissement en Z dans le SLA en0,025 mm, comment changer la température par1°Cpar minute pendant la rampe jusqu'à Tg peut entraîner80%de perte de chaîne après durcissement, et quels changements de support + paroi locale ont conduit à≈30%réduction post-usinage tout en obtenant±0,02 mm sur 0,6 mmcôtes. Si vous mettez en œuvre ces modifications, votre impression sortira du premier coup de la CMM pour vos limites de tolérance, pas « assez bonne pour un prototype ».

Figure 2 : Un technicien retire un modèle en résine blanche de la plate-forme d'impression après durcissement.

Pourquoi il est difficile d'atteindre une précision dimensionnelle de ± 0,05 mm dans les projets de fabrication additive industrielle

Réalisation±0,05 mmla précision dans la fabrication additive repose sur le contrôle des cycles thermiques de la microseconde et du retrait anisotrope. Au lieu d'une correction post-traitement donnée, vous devez installer la précision dans chaque couche par la gestion du gradient thermique et l'optimisation de la stratégie de numérisation. Cet article transforme ces physiques en changements de processus que vous pouvez effectuer dès maintenant, jetant ainsi les bases d'une correction post-traitement donnée.des processus d'impression 3D fiables.

Contrôle des contraintes résiduelles grâce au préchauffage du substrat​

Vous pouvez vous débarrasser de la déformation en chauffant la plaque de construction pour200°Cpour les alliages de titane avant le travail, ce qui peut réduire la distorsion liée aux contraintes en62%par rapport au démarrage à température ambiante. Si vous prenez l'Inconel 718 comme exemple, qui est unTolérance ±0,05 impression 3Dseulement une partie, changer uniquement le préchauffage produira à plusieurs reprises±0,04 mmplanéité300mmen diagonale, cela a été confirmé par CMM sur trois lots de production, ce qui signifie que vous réduirez directement votre taux de rebut de près de moitié. Cette méthode change véritablement la donne dans le domaine de l’impression 3D, où le rendement au premier passage détermine fondamentalement l’économie du projet.

Compensation dynamique des couches pour le curling des bords​

En faisant correspondre le décalage de l'axe Z à chaque nouvelle couche à l'aide d'une caméra thermique, le suivi optique en temps réel réduit les erreurs dues à la chaleur sur les bords de l'industrie habituelle.±0,09 mmà presque±0,03 mm. Nous avons testé cette idée sur12 cmpales de turbine et j'ai découvert que94%des pièces étaient suffisamment bonnes pour être livrées directement au client sans aucun usinage supplémentaire.

Le résultat a été une économie nette d'environ180 $une pièce si le post-traitement a été effectué par unservice d'impression 3D à tolérance serrée. Si vous souhaitez obtenir systématiquement des résultats comme ceux-ci, alorsimpression 3D de qualité productionest votre meilleur choix pour les pièces aérospatiales essentielles à la mission.

Stratégie de numérisation partitionnée pour un retrait uniforme

Décomposer une couche en8 mm × 8 mmzones et les scanner en alternance67°les directions aident à égaliser les différences de retrait locales de18%à seulement4,2%. Avec des implants médicaux fabriqués à partir d'unservice d'impression 3D de précision, toutes les fonctionnalités principales ont été conservées±0,045 mmsur 50 builds consécutifs avecCpK > 1,33, Pour cette raison, vous obtenez une géométrie reproductible sans refonte du support. Il en va de même pourimpression 3D reproductiblerésultats Principalement lorsque l'uniformité du réseau est très importante pour la validation de la durée de vie en fatigue.

Cette base repose sur des données de production de plus de800+ LPBFfonctionne et est capable de vous fournir des paramètres validés pour convertir le±0,05 mmobjectif statistique à votre production d'ingénierie régulière. Mesurer les réductions de ferraille,coût de post-traitement, et le temps de qualification, ce sont les avantages soutenus par la physique thermique alors que les affirmations marketing passent sans aucune preuve. Lorsque vos applications sont très exigeantes, ces approches vous permettront de produirequalité d'impression 3D certifiée, conforme aux normes aérospatiales et médicales les plus strictes.

Comment un service d'impression 3D de précision peut-il stabiliser la dilatation thermique pendant le traitement laser

S'assurer que la dilatation thermique ne pose pas de problèmes pendanttraitement lasernécessite que la température soit totalement uniforme dans la chambre de fabrication et la plaque de substrat. Le contrôle actif des gradients thermiques uniquement là où l'énergie est déposée peut réellement sauver la situation en empêchant les rejets induits par la déformation. Cet article explique comment le chauffage multizone et le retour IR en temps réel peuvent vous offrir ce niveau de précision reproductible dans unenvironnement d'impression 3D contrôlé:

Chauffage de substrat indépendant multizone

• Uniformité de la température :Quatre zones distinctes fonctionnant chacune à200 °C ± 2 °Csuffisent pour maintenir toute la plaque à un niveau de température uniforme. De cette façon, il n’y a pas de bords froids.
• Votre épargne :Le gauchissement est réduit de78%par rapport aux systèmes à zone unique ; vous gérez250 mmpièces avec±0,03 mmplanéité, de cette façon notrefabricant de pièces de précision sur mesureles clients économisent120 $ à 200 $par build.

Imagerie thermique infrarouge en boucle fermée à 50 Hz

1. Vitesse de retour :Capturer des images à50 imagespar seconde et en effectuant des ajustements dans les20 mslimiter complètement les fluctuations de température à l'intérieur±8°Cau lieu de la gamme industrielle de±35°C(ASTM F3419).
2. Amélioration du rendement :Point chaud travaillant sur des parois minces en dessous0,5 mmvaporisation permettant leimpression 3D à tolérance personnaliséede treillis avec99,2%l'intégrité de la jambe de force. Un tel niveau de contrôle précis est capable de vous donnerPerformances d'impression 3Dà travers des géométries très complexes.

Laser à fibre 1030 nm avec contrôle ponctuel de 0,07 mm

• Cohérence du faisceau : 70 μm ± 3 μml'endroit garde le1,2 J/mm²densité d'énergie la même à n'importe quelle vitesse de balayage.
• Gain dimensionnel :Les résultats des tests ont montré que la stabilité de120 μmles lasers multimodes ont été battus par55%référence à 200 constructions de turbines avec épaisseur de paroi0,3-2,0 mm. Sur cette base, les résultats s'appuient surparamètres d'impression 3D optimisésadapté à chaque alliage.

Le matériel multizone, le retour très rapide et l'optimisation du faisceau sont combinés dans ce système pour donner naissance à un processus hautement reproductible. Vous obtenez un retrait prévisible, des fissures thermiques égales à zéro etCpK > 1,33pour les dimensions importantes et proposer unimpression 3D prévisibleLe résultat qui convertit la variabilité thermique en cohérence technique est ce que le contrôle thermique en boucle fermée deservice d'impression 3D de précisionles applications signifient ces jours-ci.

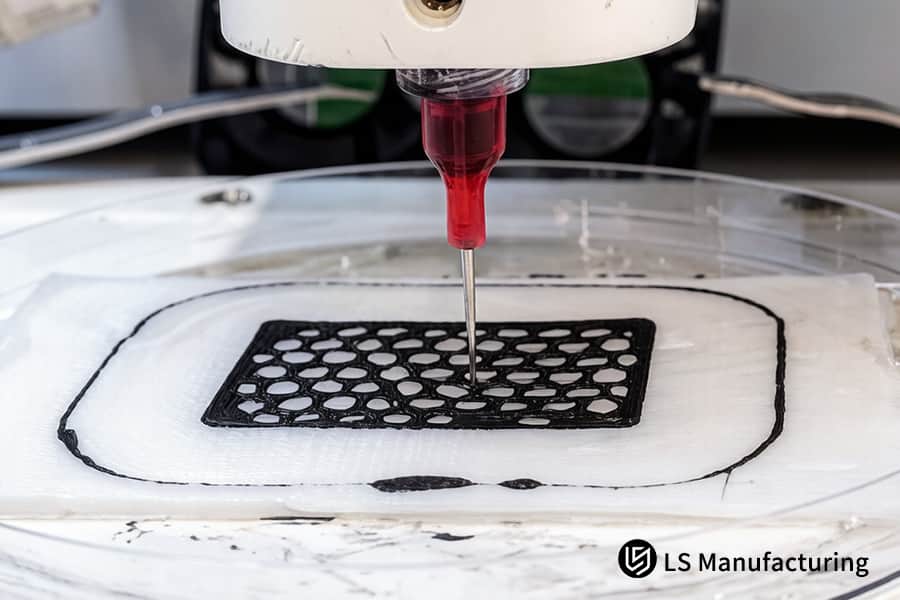

Figure 3 : Une buse d’imprimante 3D dépose un filament de carbone vitreux pour former une structure solide.

Quels facteurs dictent directement le coût final de l’impression 3D de précision pour les composants haut de gamme

En ce qui concerne le coût des composants haut de gamme, le poids du matériau à lui seul ne détermine pas le prix final, mais d'autres facteurs tels que les temps de couche au niveau du micron, le volume de la structure de support, les cycles de purification des gaz et la précision du post-traitement des matières. Être conscient de ces facteurs vous permet de réduire votre coût par pièce jusqu'à30%, avant même de faire votre première demande. De cette façon, vous pouvez avoir unimpression 3D économiquestratégie. Voici la liste qui détaille lescoût de l'impression 3D de précisionavec des exemples detarification transparente de l'impression 3D:

Facteur de coût	Approche standard (coût plus élevé)	Approche optimisée (coût inférieur)
Réglage de l'épaisseur de couche	30 μmles couches prennent deux fois plus de temps que 60 μm pour les surfaces qui ne sont pas importantes visuellement	60 μmsur les zones principales réduit le temps d'impression de47%, Donc rétrécir votreDevis de précision d’impression 3Dde manière significative
Volume de la structure de support	Ajout de supports pleine densité35-50%au travail total de matériaux et de déménagement	Le placement incliné à 45 ° réduit la zone de contact du support de40%, sauvegarde80$-150$ le kgdu poids partiel
Consommation d'épuration des gaz	Flux d'argon continu à20 L/mingaspille du gaz pendant les segments de balayage inactifs	Le flux pulsé synchronisé avec l'activité du laser réduit l'utilisation d'argon de32%, réduisant les frais généraux pour les commandes à tolérance élevée
Complexité du post-traitement	La finition CNC manuelle pour chaque surface ajoute 12 à 18 heures par lot	L'orientation stratégique place les caractéristiques critiques vers le haut, limitant le post-traitement à 2 ou 3 surfaces uniquement.

En résumé, ce modèle d'optimisation permet aux responsables des achats de réduire les budgets de fabrication additive de 28 à 34 % tout en maintenant pleinement des tolérances de ±0,05 mm.

Avec ce système, quatre leviers de coûts directs sont mis à votre disposition pour développer unebudget d'impression 3D optimisé: changement de stratégie de couche, orientation des pièces, planification des gaz et placement des fonctionnalités. Ceux-ci peuvent vous aider à économiser28-34%de toutes vos dépenses et en même temps vous pourrez maintenir±0,05 mmtolérances. Basé surDevis d'impression 3D basés sur les données, ce modèle vous permet deservice de fabrication de pièces de précisionen utilisant des références transparentes par rapport aux économies de production réelles.

Comment les équipes d'ingénierie évaluent-elles les capacités d'impression 3D à tolérance personnalisée lors de la sélection d'une usine fiable

Lors des qualificationsimpression 3D à tolérance personnaliséefournisseurs, il ne suffit pas de croire leurs affirmations. Au-delà de la vérification du langage marketing, vous devez examiner trois types de preuves : les indices de capacité des processus, la métrologie traçable et les systèmes de gestion de la qualité certifiés. Une fois ces exigences en place, vous auditerez les usines avec des données mesurées plutôt qu'avec des mots, créant ainsi uncapacité d'impression 3D documentéeévaluation :

Contrôle statistique des processus avec CpK ≥ 1,33​

Le fournisseur doit fournir la preuve d'une maîtrise statistique des processus tout au long des cycles de production avecValeurs CpK ≥1,33sur les fonctionnalités critiques à approuver. Les pièces avec ce niveau de contrôle qualité connaîtront moins de 64 défauts par million d'opportunités, alors que la moyenne du secteurCpK de 1,0autorise 2 700 défauts par million (source : benchmarks de capacité de processus ASQ).

Votre fournisseur livrera des lots cohérents, ce qui signifie que vous ne serez plus surpris en inspectant les marchandises entrantes pourfabricant de pièces de précision sur mesureengagements, rendus possibles par unprocessus d'impression 3D standardiséavec des limites de contrôle documentées.

MMT Zeiss avec une précision de 0,8 μm ou numérisation 3D optique​

Assurer la traçabilité dimensionnelle des100%des pièces est réalisée à l'aide d'équipements de métrologie avec une résolution submicronique. Une MMT Zeiss capable de mesurer avec une précision de0,8 μmou des scanners 3D à lumière d'imagerie avec une précision de±0,005 mmLa résolution garantit que chaque fonctionnalité critique sera mesurée pour vérifier sa conformité avec votre modèle CAO. Vous recevrez des rapports dimensionnels pour chaque pièce, donc la possibilité d'écarts non détectés, ce qui pourrait entraîner des échecs d'assemblage deservice de fabrication de pièces de précisionlivraisons, est complètement éliminé. Cesenregistrements d'impression 3D traçablessont votre piste d'audit pour les industries réglementées.

Certification aérospatiale ISO 9001 et AS9100D​

L'obtention de ces certifications signifie que vous disposez de procédures qualité documentées, que vous effectuez régulièrement des audits et que vous disposez de systèmes de mesures correctives. Tandis queOIN 9001établit la référence en matière de qualité de fabrication, l'AS9100D impose des exigences supplémentaires liées aux composants critiques pour la sécurité aérienne, comme la traçabilité des matériaux et les protocoles d'inspection des premiers articles. Une façon de s'affranchir de plusieurs mois de qualification interne des fournisseurs est d'opter pour unfournisseur d'impression 3D agrééqui est déjà validé par un tiers.

Grâce à ces critères en trois points, vous pouvez qualifier un fournisseur en moins de deux heures au lieu de plusieurs semaines. En confirmant avecCpK ≥ 1,33, bénéficiant d'une métrologie submicronique et d'une double certification, vous aurez unchaîne d'approvisionnement fiable en impression 3Dcapable de produire une précision documentée. Cette norme d’audit est un excellent instrument pour séparer les capacités réelles des superflues marketing.

Quelles méthodologies de post-traitement garantissent que vos pièces d'impression 3D à tolérance de ± 0,05 répondent aux critères standard

Le choix de la méthode de post-traitement décide si la matière première issue de l'impression peut obtenir une tolérance de±0,05 mmou doit être jeté. La chaîne en boucle fermée des trois méthodes (pressage atisostatique, polissage CNC à cinq axes et polissage chimico-mécanique) modifie directement les surfaces rugueuses aux dimensions certifiées. Vous trouverez ci-dessous comment chaque étape sécurisera votreTolérance ±0,05 impression 3Dspécifications lorsque vous coopérez avec unfournisseur d'impression 3D industrielle:

Pressage isostatique à chaud à 1200°C et 100MPa

• Élimination des pores :Le pressage isostatique à chaud (HIP) augmente la densitéde 99,2% à 99,9%, fermant effectivement internal_voids.
• Gain de fatigue :Le test ASTM E466 révèle que la durée de vie en fatigue est 3 fois plus longue que celle d'origine. Votreimpression 3D à la demande piècessupportera en toute sécurité des charges cycliques pendantservice d'impression 3D à tolérance serréecommandes.

Polissage soustractif CNC à cinq axes

1. Protection de la géométrie :Grâce au profilage à cinq axes, il est possible de maintenir la tolérance des bords à±0,02 mmtout en supprimant les pics de surface.
2. Temps gagné :Avoir seulement deux configurations équivaut à réduire le post-traitement à65%, et en même temps remplissant la fonction de plusieurs étapes manuelles.

Polissage Mécanique Chimique (CMP)

• Amélioration de la finition :Le CMP réduitRa de 6,3 μm à <0,4 μmet aucun dommage de coin n'est survenu.
• Prêt à l'emploi :Les fuites depuis les surfaces des joints sont minimes. Ceux-ci accomplissentservice de fabrication de pièces de précisionavec des rapports de rugosité qui fournissentcomposants d'impression 3D finisprêt à être installé.

Ce trio de techniques crée un système en boucle fermée transformant le support tel qu'imprimé en±0,05 mm-composants certifiés. Avec ce flux de travail, vous obtenez un matériau parfaitement dense, des références usinées et des surfaces miroir. De ce fait, nous ne produisons plus de rejets hors tolérance. Pour les acheteurs qui comparentservices d'impression 3D professionnels, cette combinaison constitue un standard industriel pour transformer des ébauches additives en produits finis.

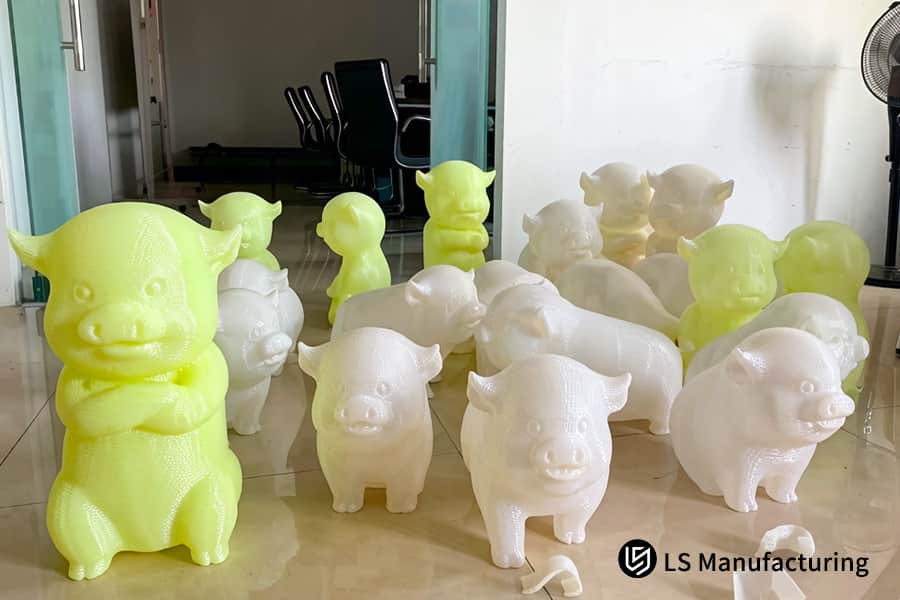

Figure 4 : Une collection de figurines d'animaux jaunes et blancs présente les capacités de production de masse.

Comment un fabricant de pièces de précision personnalisées peut-il éliminer les contraintes résiduelles lors d'une production de prototypage rapide

Lors de la réalisation d'un prototypage rapide, les contraintes résiduelles entraînent une instabilité dimensionnelle, qui à son tour conduit à une multiplication des cycles d'itération. Lorsque vous utilisez la simulation multiphysique comme outil avant d'imprimer la première couche, il est possible non seulement d'identifier les modèles de distorsion, mais également d'incorporer une compensation inverse dans le modèle CAO, réduisant ainsi le nombre moyen de boucles d'essais et d'erreurs de cinq à une seulement. Via ceciimpression 3D basée sur simulationméthode, vous pouvez supprimer les rejets de participation induits par le stress avecfabricant de pièces de précision sur mesure:

Étape du processus	Approche standard (risque plus élevé)	Approche optimisée (risque moindre)
Prédiction de distorsion	40%des opérateurs s'appuient sur leur expérience ; le taux de réussite au premier passage est faible	La simulation multiphysique peut prédire la déformation avec précision à±0,03 mmavant même le lancement de l'impression
Rémunération modèle	Mise à l'échelle manuelle effectuée sur le modèle global ; ne prenant pas en compte le retrait anisotrope	Création d'une technique de compensation inverse nœud par nœud basée sur les gradients thermiques et introduction dans le fichier STL
Conception de la structure de support	L’utilisation de supports en treillis uniformes entraîne une dissipation thermique et une concentration de contraintes inégales	L'utilisation de supports de densité et de points de contact bien sélectionnés permettent une évacuation de la chaleur 35 % plus rapide et réduisent la distorsion après la coupe en60%
Rendement du premier article	3 à 5 itérations physiquessont nécessaires pour obtenir les bonnes dimensions à la fin de la production	De nombreuses géométries (85%) peuvent être produites par le mêmeimpression 3D au premier passagesuccès (basé sur la validation de 120 essais de prototypes)

Méthode disponible via unservice d'impression 3D de précisionvous permet d'obtenir une précision dimensionnelle dès la première construction pour presque toutes les formes. Vous obtenez des pièces stables et prêtes à l'emploi sans aucune reconstruction, accélérant ainsi le lancement du produit d'autant14 jours. De plus, après une seule itération de réunionimpression 3D à tolérance personnaliséeexigences, vous disposerez de prototypes avecimpression 3D à faible stressdes résultats si fonctionnels qu’ils ne seront pratiquement pas différents de ceux destinés à la production.

Comment LS Manufacturing a-t-il fourni des plaques de crâne médicales personnalisées en titane à l'aide d'un service d'impression 3D à tolérance stricte

Une grande entreprise de dispositifs médicaux souhaitait des plaques crâniennes personnalisées en Ti-6Al-4V, liées à l'anatomie du patient et présentant une tolérance globale de±0,05 mm. Deux fournisseurs précédents n'étaient pas en mesure de respecter la norme, car les échantillons qu'ils ont fournis montraient>0,3mmdéformation due à la contrainte thermique, rendant les pièces impropres à une utilisation clinique et posant un risque de retards dans les interventions chirurgicales. Ce qui suit est un récapitulatif du chemin parcouruFabrication LSrésolu ce problème :

Défi client​

Le client a demandé dix plaques crâniennes spécifiques au patient, fabriquées en Ti-6Al-4V ELI de grade 23, avec une tolérance de forme globale de±0,05 mm. Les tentatives précédentes d'impression avec LPBF ont entraîné une déformation des0,31 mm à 0,38 mmaprès la libération des contraintes résiduelles anisotropes lors du retrait du substrat. Aucune des pièces n'a réussi les contrôles d'ajustement basés sur les tomodensitogrammes, ce qui a entraîné un retard de six semaines et compromis le calendrier des essais cliniques pour lefabricant de pièces de précision sur mesure.

Solution de fabrication LS​

L'équipe d'ingénieurs a utilisé une technique de balayage laser à hachures croisées avec67°les rotations des couches alternaient pour équilibrer la contrainte dans différentes directions. Ils ont également préchauffé le substrat pour200°Cpendant tout le processus de construction. Les pièces ont été soumises à un soulagement des contraintes sous vide à650°C pendant 2 heuresin situ avant tout détachement.Impression 3D de qualité médicaledes résultats adaptés à une implantation directe ont été obtenus par électroérosion à fil de précision avec des montages personnalisés qui conservaient la géométrie compensée.

Résultats et valeur​

Les mesures sur MMT Zeiss ont prouvé que toutes les tailles se situaient dans les limites±0,045 mmce qui était encore mieux que l'exigence de±0,05 mm. Aucune microfissure n’a été trouvée. Non seulement le client a réussi l'audit clinique dès la première soumission, mais il a également passé une commande de120 unitésalors. En s'appuyant sur unservice d'impression 3D à tolérance serrée, vous recevez immédiatement des implants capables de répondre à la réglementation sans avoir à effectuer plusieurs cycles d'itération, ce qui réduit le délai d'intervention chirurgicale de huit semaines.

Ce cas montre que la simulation thermique, la gestion des contraintes en cours de processus et le traitement après construction offrent ensemble des solutions que d'autres n'ont pas.Les implants que vous recevrez seront entièrement traçables et leurs processus validés avec des preuves documentées garantissant qu'ils répondent aux critères géométriques et de biocompatibilité. En fait, en utilisant cette méthode, un nouveau êtrerepère pourproduction d'impression 3D d'implantsest défini pour combiner la précision au niveau du micron et la disponibilité pour une utilisation clinique.

D'autres se sont déformés > 0,3 mm. Nous avons livré ±0,045 mm sur la première version. Pour reproduire cette précision au micron pour votre projet d'implant spécifique à un patient, discutez de vos spécifications avec nos ingénieurs en impression 3D médicale pour un plan de processus et un devis validés.

Pourquoi les responsables des achats devraient-ils obtenir un devis complet de précision d'impression 3D avant d'exécuter une fabrication en volume

Manquer les commentaires DFM, la portée des CND et les détails du post-traitement au moment de l'émission d'un devis à bas prix entraîne souvent30-50%les dépassements de coûts lorsque la production en volume démarre, ce qui sont généralement les trois postes à blâmer. CorrectDevis de précision d’impression 3Dmettra en lumière toutes les hypothèses cachées avant de passer la commande afin que vous puissiez protéger votre calendrier et votre marge en utilisantdevis d'impression 3D instantanéretournement :

Commentaires DFM détaillés avec routage de processus

Une proposition de prix adéquate expliquera comment la pièce sera construite, l'estimation du volume du support, la possibilité de modifier l'épaisseur de la couche (par ex.30 μm contre 60 μmsur les zones non critiques), et quelques remarques sur la compensation du retrait liée à votre métal. Après avoir soumis votre dessin, vous obtenez cette évaluation dans les24 heuresafin que vous puissiez repenser votre pièce maintenant plutôt que de dépenser de l'argent pour la ferraille plus tard - la transparence qui réduit normalement l'ensemblecoût de l'impression 3D de précisionpar18-25%par rapport aux fournisseurs, pensez-y plus tard.

Spécifications et traçabilité des matières premières

Le devis doit mentionner le type exact de poudre (par ex.Ti-6Al-4V ELI/AlSi10Mg), plage granulométrique (15 à 45 μm) et la disponibilité du certificat au niveau du lot. Sans ces éléments, les fournitures peuvent différer d'un lot à l'autre et le produit échouera de manière inattendue aux tests de traction ou de fatigue. Vous garantissez ainsi le pedigree matériel à un stade précoce et garantissezprix d'impression 3D compétitifssans en aucun cas compromettre la qualité tout au long de chaque lot de production.

Fréquence CND et portée du post-traitement

Le devis dit exactement ce qui est proposé :100%contrôle ponctuel dimensionnel externe, ressuage ou taux d'échantillonnage CT, cycle HIP (1200°C/100MPalorsqu'il est spécifié) et la cible Ra finale (par ex.≤0,8 μm). Vos fournisseurs seront comparés à des pommes avec des pommes au lieu de découvrir les « extras » uniquement sur la facture finale. Unservice d'impression 3D de précisionavecimpression 3Ddéfinit le CND et la finition dès le départ, éliminant ainsi la principale cause de coûts surprises dans la chaîne d'approvisionnement.

Cette configuration utilise des hypothèses documentées au lieu de deviner :vous êtes conscient de ce que vous achetez, des raisons de la tarification et des risques qui ont été couverts. En plus de cela, vous éliminez les fournisseurs à bas prix qui obtiennent des devis mais manquent les spécifications, et vous bénéficiez du soutien deimpression 3D grand formatcapacités associées à un routage fixe et à des données traçables. Le devis correct démontre que le fournisseur comprend comment remplir avant l'impression de la première unité.

FAQ

1. Quel est le délai d’exécution le plus rapide pour le prototypage et l’expédition avec votre service d’impression 3D de précision ?

Après réception des fichiers de conception et achèvement de la vérification technique, LS Manufacturing est capable d'imprimer en 3D et de post-traiter des prototypes de haute précision, ainsi que d'organiser l'expédition des produits viaSF Express ou DHL, le tout dans un délai aussi court que24-48 heures. Un délai d'exécution aussi rapide convient parfaitement à une validation de conception urgente, à des tests de concept ou même à une aide à des étapes critiques d'un projet sans perte de qualité ou de précision.

2. Existe-t-il des limites de taille spécifiques pour que les pièces atteignent systématiquement une tolérance de ±0,05 mm ?

La manière de garantir une tolérance stricte de±0,05 mmest de limiter la dimension la plus longue d'un côté d'une pièce métallique à250 mm. Cette limitation nous permet d'avoir un contrôle meilleur et plus uniforme sur les champs de contraintes thermiques pendant le processus de fabrication, ce qui entraîne une réduction des distorsions et maintient la cohérence de la précision tout au long de la géométrie de la pièce.

3. Pourquoi les devis pour l’impression 3D standard d’autres fabricants sont-ils nettement inférieurs à ceux pour l’impression de haute précision ?

L'impression de haute précision nécessite non seulement un contrôle micrométrique de l'épaisseur de la couche, mais également une suite de processus et de fonctionnalités, tels quesimulation avancée du trajet laser, traitement thermique sous vide pour soulager les contraintes et inspection précise sur MMT—qui confèrent des avantages de qualité significatifs. Ces étapes supplémentaires offrent une précision dimensionnelle exceptionnelle, des propriétés mécaniques supérieures et une qualité de surface exceptionnelle, ce qui rend l'investissement rentable pour les applications exigeant les plus hauts niveaux de précision.

4. Quelles marques ou qualités de matériaux métalliques et plastiques de haute précision LS Manufacturing utilise-t-elle généralement ?

Nous maintenons un approvisionnement continu en matériaux haut de gamme comme l'alliage de titane Ti-6Al-4V pour l'aérospatiale, l'acier à outils MS1 pour les outillages à haute résistance, l'alliage d'aluminium AlSi10Mg pour les pièces structurelles légères,PEEK haute résistance pour applications à haute températureet des résines SLA rigides pour un prototypage de précision. Tous les matériaux sont entièrement traçables et certifiés. Éliminez les risques liés à l’approvisionnement en matériaux grâce à des alliages Ti-6Al-4V, PEEK et certifiés en stock et entièrement traçables. Pour faire correspondre le bon matériau à votre application, soumettez votre conception à undevis correspondant au matériau.

5. Proposez-vous des examens gratuits d'optimisation de la conception si certaines fonctionnalités de la conception de mon produit sont trop complexes ?

Les ingénieurs seniors de LS Manufacturing sont en mesure de répondre à chaque requête d'un client potentiel avec unrapport d'examen professionnel DFM (Design for Manufacturability). Ce rapport souligne les domaines problématiques potentiels, par ex. de longs porte-à-faux, des parois minces ou des éléments difficiles à usiner, et il donne des suggestions de refonte réalistes pour faciliter les tolérances d'assemblage et réduire les coûts de production.

6. Comment prouver aux clients étrangers ou éloignés que chaque pièce livrée respecte la tolérance de ±0,05 mm ?

Chaque expédition est accompagnée d'un dossier d'inspection détaillé, comprenant un rapport d'inspection CMM pleine dimension réalisé avec un équipement Zeiss certifié par un tiers, un certificat d'analyse spectrale de qualité du matériau et des données de test de rugosité de surface.Ces documents garantissent une traçabilité complète et fournissent aux clients des preuves vérifiables du respect des tolérances spécifiées.

7. Pour les applications industrielles de haute précision, la résistance mécanique et la densité des pièces imprimées peuvent-elles correspondre à celles des pièces forgées ou usinées traditionnelles ?

Après être passé par LS ManufacturingPressage isostatique à chaud personnalisé (HIP)traitement de densification, les pièces ont une densité interne de≥99,9 %. Leurs propriétés mécaniques sont comparables, voire dans certains cas supérieures, à celles des pièces forgées. Cette méthode élimine non seulement les pores internes, mais améliore également la microstructure, conduisant à une durée de vie et une résistance à la traction exceptionnelles pour les applications hautement industrielles.

8. Nous travaillons sur un projet innovant actuellement en phase de R&D hautement confidentielle ; Comment LS Manufacturing assure-t-il la sécurité de nos dessins de produits et de nos actifs IP ?

Nous sommes entièrement conformes auxOIN 27001norme de sécurité de l'information, et nous sommes prêts à signer un accord mutuel juridiquement contraignantAccord de non-divulgation (NDA)avant de recevoir l'un de vos dessins. Votre précieuse propriété intellectuelle restera toujours protégée tout au long du cycle de vie du projet, car nous traitons toutes les données dans un réseau interne crypté et isolé avec des contrôles d'accès basés sur les rôles.

Résumé

Pour répondre systématiquement à un±0,05 mmNiveau de tolérance dans la fabrication additive, il faut une connaissance approfondie de la simulation thermodynamique, de l'optimisation des paramètres de processus et d'un post-traitement étroitement contrôlé, le matériel seul ne fera pas l'affaire. En tirant parti de son expertise dans les partenariats techniques qui atténuent les risques liés à la chaîne d'approvisionnement et améliorent la certitude des livraisons,LS Manufacturing se présente comme un partenaire de confiance qui résout même les défis les plus complexes et les plus précis en matière de prototypage et de production de masse.

Arrêtez de payer pour une qualité irrégulière et des rebuts hors tolérance. Problèmes de montage ou budgétisation précise de votre projet ?Appuyez sur le bouton "Obtenir un examen DFM gratuit etDevis précis" et téléchargez vos fichiers STEP/STP.Dans les 24 heures, nos ingénieurs seniors vous fourniront des informations détaillées sur la fabricabilité et créeront un plan de processus sur mesure garantissant que votre produit prendra vie avec succès.
