Creación rápida de prototipos de silicona: procesos, aplicaciones y ventajas | Fabricación LS

Tabla de referencia rápida para la tecnología de creación rápida de prototipos de silicona

¿Por qué confiar en esta guía? Experiencia práctica de los expertos en fabricación de LS

En conjunto, el equipo de LS Manufacturing aporta quince años de experiencia técnica en todas las industrias en la creación rápida de prototipos de silicona. Esto nos ha permitido comprender en profundidad las propiedades reológicas y los principios de moldeo del caucho de silicona líquida. Continuamente, nuestro sistema de procesos se alinea de acuerdo a las TWI Global tecnología de unión de elastómero estándar e integrada con Sistemas 3D Soluciones de fabricación aditiva.

Al integrar el mecanizado de 5 ejes con tecnología de inyección de silicona líquida De manera innovadora, desarrollamos un sistema integral a partir de la selección de materiales y teniendo en cuenta el control de la temperatura del molde para optimizar el curado y resolver problemas que han plagado a la industria, como burbujas residuales y contracción de dimensiones. Basándonos en datos empíricos de más de 300 proyectos de creación rápida de prototipos de silicona , establecimos una solución integral desde el diseño hasta la producción en masa.

Todas las técnicas detalladas en esta guía han sido sometidas a una rigurosa validación de producción en masa en industrias de alto riesgo, incluidas dispositivos médicos , sistemas automotrices y electrónica de consumo . Este historial comprobado permite a los lectores dominar sistemáticamente nodos técnicos críticos, mitigar de manera efectiva los riesgos de procesos comunes y lograr una transición ágil y eficiente desde la creación de prototipos funcionales hasta la producción en masa exitosa.

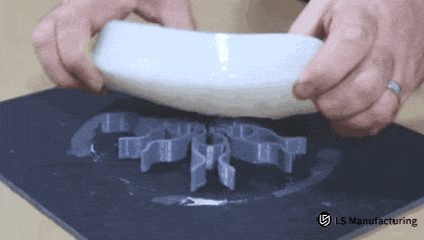

Figura 1: Interacción en tiempo real con el prototipo de silicona durante el moldeo por LS Manufacturing

¿Qué es la creación rápida de prototipos de silicona?

Revolución de la velocidad: de semanas a días

Los moldes de metal tradicionales implican diseño, mecanizado y tratamiento térmico y requieren de 3 a 5 semanas en total. Sin embargo, el uso de prototipos rápidos de silicona, basados ​​en moldes blandos realizados mediante mecanizado CNC o impresión 3D , todo el proceso desde el dibujo hasta el producto terminado dura entre 3 y 5 días y aumenta enormemente la velocidad del ciclo de validación del producto.

Optimización de costos: solo entre el 10 % y el 20 % de la fabricación de moldes tradicionales

Adaptabilidad flexible: admite la optimización del diseño en tiempo real

Realización de funciones: valor del prototipo más allá de la apariencia

Las piezas rápidas de silicona logran una equivalencia funcional completa con los componentes de producción, ofreciendo dureza Shore seleccionable (10-80A) , rendimiento confiable en el rango de temperatura de -40 ℃ a 250 ℃ y certificación de biocompatibilidad completa. Estas capacidades también permiten la aplicación directa en todas las pruebas de validación importantes, incluidas las comprobaciones de integridad del sellado y la verificación de la resistencia a la fatiga, entre otras evaluaciones de rendimiento de las condiciones operativas del mundo real.

La creación rápida de prototipos de silicona no es sólo una actualización de tecnología de creación de prototipos sino también una lógica revolucionaria de desarrollo de productos. Comprime el circuito cerrado de "diseño-verificación-optimización" en el camino más corto a través de bajo costo y ultraeficiencia, brindando soporte esencial para la innovación en las industrias médica, automotriz y electrónica .

¿Cuáles son los pasos básicos en los procesos de creación rápida de prototipos de silicona?

Los pasos básicos involucrados en la creación rápida de prototipos de silicona se orientan en torno a tres objetivos principales: "precisión, eficiencia y repetibilidad". La estandarización de su proceso integra la ciencia de los materiales con la tecnología de fabricación de precisión. Procesos de moldeo de silicona. , representado por moldeado de caucho de silicona líquida , asegura la funcionalidad y coherencia en los prototipos con los siguientes cuatro pasos:

Diseño de modelos 3D y análisis DFM:

Antes hacer el molde de silicona , nuestros ingenieros realizarán análisis de capacidad de fabricación basados ​​en los requisitos funcionales del producto y optimizarán la uniformidad en el espesor de la pared, los ángulos de salida y el diseño de la superficie de separación. El software de simulación también se utiliza para la predicción de trayectorias de flujo y posibles áreas de burbujas para evitar defectos desde el principio; por tanto, garantiza la viabilidad del moldeo del diseño propuesto.

Fabricación rápida de moldes blandos:

Inyección de caucho de silicona líquida y desgasificación al vacío:

Inspección de calidad de posprocesamiento e inspección completa:

Desde el control de precisión en el fabricación de moldes de silicona Además de la optimización de parámetros en el moldeo de caucho de silicona líquida, cada paso afecta directamente las propiedades mecánicas y la estabilidad dimensional del prototipo. Este sistema se ha utilizado con éxito en campos de alta gama , como anillos de sellado para dispositivos de intervención cardíaca y componentes de sellado para paquetes de baterías de vehículos de nueva energía, sirviendo como un puente clave que conecta el diseño con la producción en masa.

¿Por qué el caucho de silicona líquida (LSR) es un material ideal para la creación rápida de prototipos?

El caucho de silicona líquida es uno de los materiales más importantes para los prototipos funcionales fabricados mediante tecnología de creación rápida de prototipos debido a sus excelentes propiedades materiales. Especialmente para prototipos de silicona médica , las ventajas de rendimiento del LSR son la biocompatibilidad , la capacidad de moldeo de precisión y la estabilidad; por lo tanto, cumple con las demandas de seguridad, precisión y confiabilidad que requieren los dispositivos médicos.

La tecnología del líquido. prototipos de caucho de silicona desde "similar a la forma" hasta "funcionalmente equivalente" a través de ventajas de rendimiento integrales. La combinación de materiales avanzados con creación rápida de prototipos acorta significativamente el ciclo de desarrollo desde el concepto hasta la validación clínica, ofreciendo a las industrias con altas exigencias de cumplimiento un camino innovador que combina eficiencia con confiabilidad.

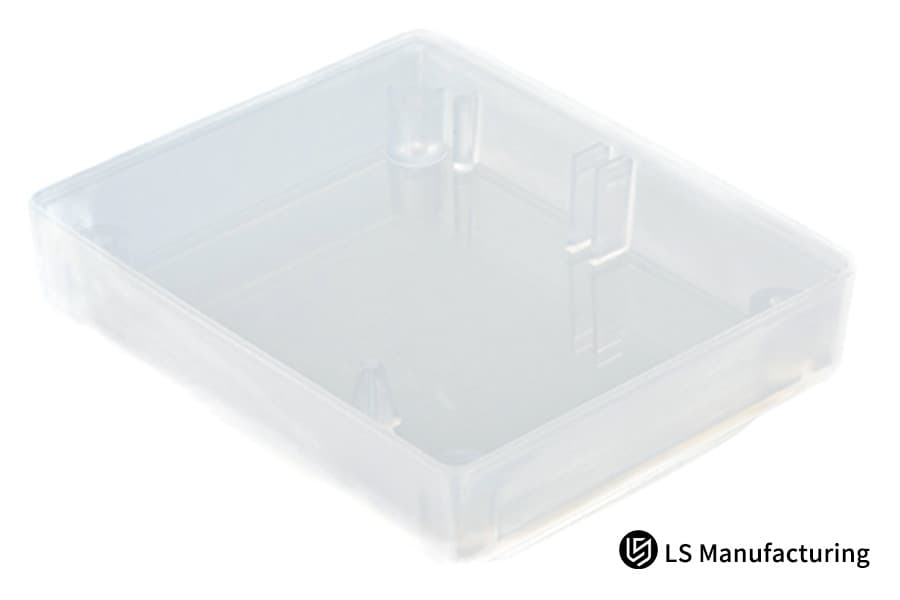

Figura 2: Carcasa diseñada a medida y fabricada mediante moldeo de caucho de silicona líquida por LS Manufacturing

¿Para qué industrias y en qué escenarios de aplicación es especialmente adecuada la creación rápida de prototipos de siliconas?

La tecnología de creación rápida de prototipos de silicona , caracterizada por la seguridad de los materiales, la flexibilidad del diseño y la confiabilidad funcional, ya ha servido como una herramienta importante para el desarrollo rápido de productos en muchas industrias exigentes. En los casos en que se realicen prototipos de silicona médica y pruebas de prototipos funcionales son necesarios, este tipo de tecnología se vuelve particularmente indispensable; Las muestras se pueden producir directamente con el rendimiento del producto final, acortando así en gran medida el ciclo de I+D.

Comparado con otros soluciones de creación de prototipos , la creación rápida de prototipos de silicona cumple plenamente con la biocompatibilidad requerida para dispositivos médicos, incluida la certificación ISO 10993 . En el campo de la electrónica de consumo y del automóvil, verifica el sellado en condiciones de -40 ℃ a 200 ℃ , replicando estructuras de paredes delgadas de 0,1 mm con muy alta precisión.

¿Cuáles son las principales razones para elegir LS Manufacturing para la creación de prototipos de silicona?

1. Soporte técnico experto durante todo el proceso: las intervenciones específicas de nuestro equipo de ingeniería comienzan en la etapa de diseño con asesoramiento sobre el análisis de fabricabilidad DFM y la selección de materiales . En el caso del componente de sellado del oclusor cardíaco, por ejemplo, la optimización del diseño realizada por el equipo redujo la tasa de defectos de las burbujas del 15% al ​​0,3% . De este modo, el prototipo pasó la prueba de dinámica de fluidos en su primer intento.
2. Control de calidad de ciclo completo: Hemos establecido 21 puntos de control de calidad desde el almacenamiento de la materia prima hasta el envío del producto terminado. Todos los prototipos de silicona médica pasarían las pruebas de biocompatibilidad ISO10993 . La máquina de medición de coordenadas se utiliza para una inspección del 100 % de las dimensiones críticas, asegurándose de que las tolerancias dimensionales de componentes como los anillos de sellado estén siempre dentro de ±0,05 mm .
3. Integración perfecta de producción en masa: Con la transferencia de parámetros de proceso estandarizada, los prototipos se pueden utilizar directamente en la producción en masa. Por ejemplo, el proyecto de la máscara respiratoria tardó sólo 10 días desde la verificación del prototipo hasta la producción en masa de decenas de miles. Esto evitó efectivamente costos de desarrollo secundario de más de 200.000 RMB y destacó la eficiencia y rentabilidad de nuestra capacidad de transición de producción sin interrupciones.

Hasta ahora, hemos ayudado a 37 empresas de dispositivos médicos a obtener la certificación de la FDA. En particular, nuestro prototipo de catéter de dispositivo neurointervencionista redujo el ciclo de pruebas clínicas en seis meses . Este innovador enfoque de "prototipo como producto" está cambiando fundamentalmente el camino eficiente para desarrollar componentes de silicona y estableciendo nuevos estándares para la industria en la comercialización de dispositivos médicos rápida y confiable.

¿Qué desafíos específicos de los componentes de silicona ayuda LS Manufacturing al cliente a superar?

Análisis detallado de los problemas del cliente

Una nueva empresa de dispositivos médicos especializada en tecnología de endoscopia necesitaba urgentemente un prototipo de un anillo de sellado en miniatura para experimentación con animales. Sin embargo, la solución tradicional que utiliza moldes metálicos ofrecía solo un ciclo de entrega de cuatro semanas , después del cual cualquier modificación en el diseño implicaría un costo adicional de más de 20 000 dólares (una carga para el ya exiguo presupuesto de I+D) y estaría en contra de los plazos de aprobación críticos. En esta situación, lo que se necesitaba con urgencia era una solución de creación de prototipos más ágil y rentable .

Solución de fabricación LS

Después de recibir los dibujos en 3D, en sólo 24 horas, el equipo finalizó un análisis de capacidad de fabricación, señalando y optimizando varias áreas de paredes delgadas fácilmente susceptibles a las burbujas de aire. Con mecanizado CNC de alta precisión de moldes de aleación de aluminio , junto con material de silicona líquida médica , desde la fabricación del molde hasta el moldeo por inyección al vacío, todo el proceso se completó en 5 días hábiles y se entregó un prototipo de anillo de sellado funcional totalmente transparente con una precisión dimensional de hasta ±0,01 mm .

Resultados y creación de valor

Los primeros prototipos para el cliente pasaron pruebas de biocompatibilidad y sellado a presión, y dos rondas de iteraciones rápidas de diseño se basaron en los comentarios de las pruebas; Se suministraron nuevas muestras dentro de una semana de cada iteración. Al final, el ciclo total de desarrollo del proyecto se redujo en un 65%, mientras que el costo de creación de prototipos se redujo en un 85%. Esto sentó las bases para que el producto entrara en la etapa de aprobación clínica seis meses antes de lo previsto.

Este caso representa la capacidad de LS Manufacturing para responder a las tareas más complicadas y urgentes relacionadas con piezas de silicona. Al integrarse profundamente tecnología de creación rápida de prototipos con procesos de material grado médico, resolvimos la urgencia de nuestro cliente y al mismo tiempo establecimos un modelo de desarrollo iterativo y ágil que es de gran valor en este segmento de mercado.

¿Tiene problemas con la creación de prototipos de silicona? ¡Haga clic para obtener una solución de entrega rápida en 5 días!

¿Hasta qué punto la creación rápida de prototipos de silicona ofrece precisión y tratamiento de superficies?

La tecnología de creación rápida de prototipos de silicona rompe con la percepción tradicional de que "rápido = rugoso" y puede lograr la precisión y la calidad de la superficie de piezas producidas en masa mediante moldes de precisión y control de procesos. Los componentes de silicona de alta precisión , especialmente los utilizados en dispositivos médicos y aplicaciones de sellado de precisión, se han convertido en soportes importantes para la verificación funcional. Sus indicadores técnicos específicos son los siguientes:

• Control de precisión dimensional: porque CNC de 5 ejes Se utilizan moldes mecanizados de aleación de aluminio , la tolerancia dimensional de las piezas moldeadas se puede controlar de manera estable dentro de ±0,1 mm , mientras que las piezas clave de acoplamiento pueden alcanzar hasta ±0,05 mm . Un error de ancho de canal ≤0,03 mm en chips de microfluidos es suficiente para cumplir con los requisitos para el manejo de muestras biológicas precisas.
• Límites de moldeo de estructuras de pared delgada: con caucho de silicona líquida de alto flujo, los fabricantes pueden moldear componentes con espesores de pared estables de hasta 0,2 mm y menos de un 10% de desviación en la uniformidad del espesor. Este material avanzado garantiza el llenado completo sin burbujas de aire en las secciones transparentes de paredes delgadas de un prototipo de mascarilla respiratoria neonatal, al tiempo que preserva la flexibilidad y la integridad estructural necesarias para aplicaciones médicas.
• Adaptabilidad del tratamiento de múltiples superficies: la transparencia de clase óptica, como Ra inferior a 0,2 μm , se podría obtener puliendo la superficie del molde con un espejo , mientras que las texturas grabadas podrían lograr acabados mate y similares al cuero, y los pasos de posprocesamiento podrían respaldar la pulverización de revestimiento antibacteriano y la serigrafía de marcas de escala.
• Verificación detallada de la precisión de la replicación: este proceso garantiza que la replicación de geometrías intrincadas como microdientes de engranajes y chaflanes de sello será de alta fidelidad, con una precisión de reproducción de forma superior al 95% , lo que admite completamente la replicación de detalles finos como esquinas redondeadas de 0,15 mm . Garantiza la coherencia funcional desde el prototipo hasta las piezas de producción finales, manteniendo la integridad estructural y de rendimiento durante todo el proceso de desarrollo.

A través de la colaboración de la innovación de materiales, moldes y procesos, creación rápida de prototipos modernos de silicona La tecnología ha logrado dar un salto de la "semejanza de forma" a la "equivalencia de rendimiento". Es este alto grado de unidad entre precisión y funcionalidad lo que ha hecho que la creación rápida de prototipos pase de ser una herramienta auxiliar a ser un elemento central en el desarrollo de productos, al tiempo que proporciona soluciones eficientes y confiables para industrias exigentes.

¿Cómo garantiza LS Manufacturing una transición fluida del prototipo a la producción en masa?

Las transiciones fluidas desde la verificación de prototipos a la producción en masa son fundamentales en el desarrollo de productos de silicona. Bajo LS Fabricación de silicona personalizada servicios, un concepto integrado de "diseño como producción" garantiza un alto grado de coherencia en los parámetros técnicos durante el proceso de creación de prototipos y producción en masa , evitando así riesgos de calidad o costos de comunicación causados ​​por el cambio de proveedores para los clientes:

1. Colaboración de diseño con visión de futuro de DFM: Nuestros ingenieros incorporan los estándares del proceso de producción en masa en la etapa de diseño del prototipo y evitan aquellos diseños que son moldeables pero difíciles de producir en masa. En el proyecto de la válvula de sellado de la bomba de infusión, por ejemplo, al optimizar la tolerancia del espesor de pared del prototipo de ±0,15 mm a ±0,1 mm , el rendimiento de producción en masa posterior alcanzó hasta el 98,5 % .
2. Transferencia estandarizada de parámetros del proceso: Se ha establecido un sistema de comparación para el prototipo con los parámetros del proceso de producción en masa, con parámetros centrales estandarizados como la presión de inyección y la temperatura de vulcanización , que constituyen el contenido de los documentos estandarizados. En el proyecto del anillo de sellado de baterías de vehículos de nueva energía, al aplicar este sistema, se logró una conversión de producción de los parámetros del prototipo a una de 200 toneladas. máquina de moldeo por inyección dentro de tres días .
3. Integración gradual de la tecnología de moldes: la estructura de cavidad consistente entre el molde prototipo de aleación de aluminio y el molde de producción en masa de acero garantiza la compatibilidad total del diseño de canales y los sistemas de enfriamiento. En una aplicación, un sello de válvula cardíaca artificial, esta solución redujo el ciclo tradicional de ajuste del molde (que requiere una nueva verificación) de cuatro semanas a tres días.
4. Sistema de calidad de cobertura total: los estándares de prueba y las herramientas desarrolladas en la etapa de prototipo construyeron un archivo de calidad de ciclo de vida completo. El dispositivo de prueba de estanqueidad utilizado anteriormente en el proyecto de la máscara respiratoria se adoptó, por ejemplo, para garantizar que la desviación de rendimiento entre el prototipo y la pieza de producción en masa se controlara dentro del 3% .

Mientras tanto, la empresa puede asegurarse de que estemos equipados con un servicio de silicona personalizado , que garantiza que tanto el sistema tecnológico como el proceso de gestión tengan un circuito cerrado. La capacidad de entrega de "prototipo como producto" reduce el tiempo de comercialización de los clientes hasta en un 40 % y garantiza la coherencia en la tecnología para crear una ventaja competitiva sostenible.

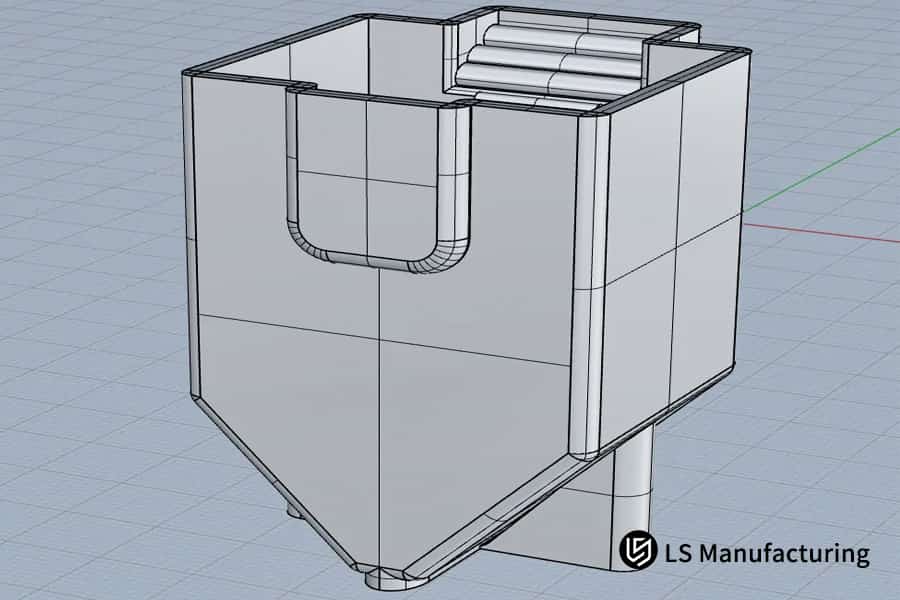

Figura 5: Análisis estructural de un prototipo de silicona de grado médico diseñado por LS Manufacturing

Preguntas frecuentes

1. ¿Cuál es el plazo de entrega típico para la creación rápida de prototipos de silicona?

Normalmente, se estima que transcurrirán entre 5 y 10 días hábiles desde el diseño confirmado hasta la entrega del primer prototipo. Para algunas piezas simples como sellos y juntas, puede tardar tan solo 3 días . En proyectos que involucran moldes de múltiples cavidades o diseños complejos de canales de flujo, es necesario alargar el tiempo a 10-12 días para garantizar un moldeo de calidad.

2. ¿Para qué tamaño de piezas es adecuada la creación rápida de prototipos con silicona?

Fabricamos piezas de precisión de tamaño pequeño a mediano y el tamaño máximo de moldura es de 500 mm × 500 mm × 200 mm . Algunos ejemplos son carcasas para dispositivos médicos y sellos para sensores de automóviles, que se encuentran dentro de este rango, y la estabilidad dimensional es controlable dentro de ±0,15% .

3. ¿Se pueden realizar pruebas funcionales de los prototipos entregados?

Los prototipos podrían fabricarse a partir de caucho de silicona líquida de grado médico o industrial que posea las mismas propiedades físicas y químicas que las piezas producidas en masa . También podrían usarse para realizar pruebas de estanqueidad al aire, envejecimiento a alta temperatura de -40 ℃ a 250 ℃ y biocompatibilidad.

4. ¿Cuál es la cantidad mínima de pedido?

Sin un MOQ, nuestro servicio de creación rápida de prototipos Soporta un prototipo de una sola pieza. Mientras tanto, al aprovechar al máximo el diseño del molde modular , el costo por unidad se minimiza para respaldar una verificación eficiente incluso en anillos de sellado individuales.

5. ¿Se pueden prototipar más de una dureza o color en silicona?

Más de 50 tipos de materiales LSR están disponibles, con dureza Shore de 10A a 80A ; además, existen colores personalizados en cualquier color Pantone. También podemos lograr estructuras compuestas de doble dureza , como caucho blando externo de 30A y núcleo duro interno de 60A, y efectos de mezcla de colores transparentes o semitransparentes.

6. ¿Ofrecen servicios de soporte de diseño?

El equipo de ingeniería proporciona análisis DFM gratuito, incluida la optimización del espesor de la pared: recomendado entre 1,5 y 3 mm , ángulo de inclinación ≥1° y sugerencias de diseño de línea de separación. Ayudaron a los clientes a reducir la tasa de burbuja de las estructuras de engranajes del 12% al 0,5% .

7. ¿Cuántas veces se pueden reutilizar los moldes de silicona para la creación rápida de prototipos?

La vida útil del molde para una aleación de aluminio es de unos 200-500 usos y para un molde de resina, de unos 50-80 usos. Entre tomas, los moldes se limpian mediante limpieza por plasma para mantener la consistencia entre lotes. El sistema de canales se puede ajustar en cualquier momento del proceso para adaptarse a los cambios de diseño.

8. ¿Cómo empezar con la creación rápida de prototipos de silicona?

Si tiene dibujos en 3D, envíelos a nuestra dirección de correo electrónico técnico en formato STEP o IGS . Luego enviaremos el informe y la cotización de DFM en un plazo de 2 horas . La confirmación del pedido activará inmediatamente el procesamiento del molde, con sincronización en tiempo real a través del sistema ERP.

Resumen

Prototipos de silicona de LS Manufacturing Ya no se trata de hacer modelos; más bien, es un acelerador en la creación y desarrollo de productos que ofrecen a los innovadores una ventaja competitiva incomparable a través de la reducción de los tiempos de ciclo, la reducción de los costos iniciales y la rápida iteración. Encontrar un socio como LS Manufacturing con una profunda experiencia técnica y una rica experiencia en proyectos es clave para garantizar que, desde el concepto hasta la producción en masa exitosa , su proyecto de componentes de silicona se ejecute bien.

Su próximo producto innovador está esperando el comienzo perfecto. Puede cargar sus archivos de diseño de piezas ahora o simplemente comunicarse con nuestro equipo de ingeniería senior para programar un análisis DFM gratuito y una cotización personalizada. Deje que LS Manufacturing sea su socio de fabricación de silicona más confiable. Contáctenos hoy para iniciar su proyecto con soporte profesional y soluciones de silicona confiables y de alta calidad que se adaptan perfectamente a sus necesidades.
