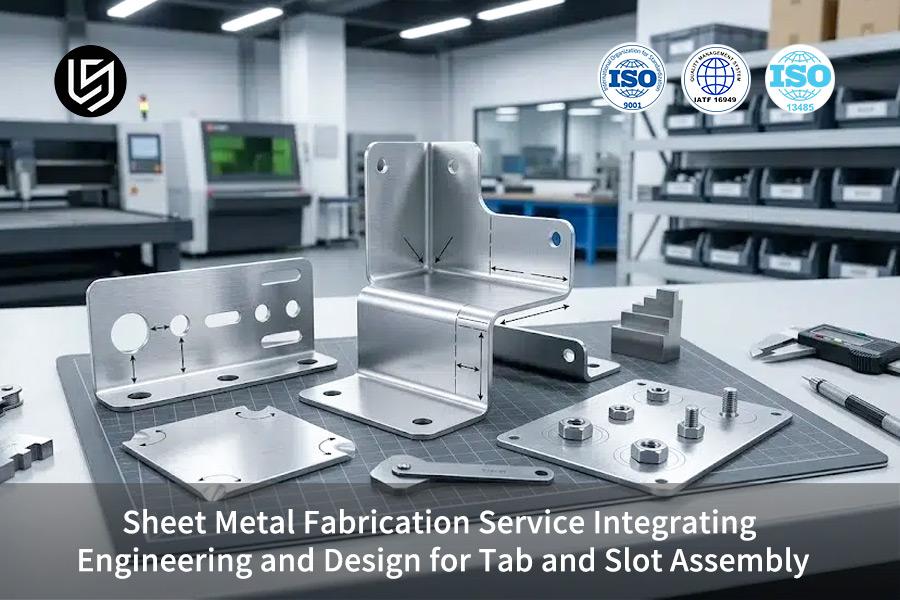

خدمة تصنيع الصفائح المعدنيةعبارة عن تخصيص دقيق للغاية للصفائح المعدنية على مستوى متقدم جدًا من الاستخدام الصناعي الذي تم الاستفادة منه. وهو يركز بشكل أساسي على معالجة المشاكل الرئيسية لتصنيع الهياكل والأغلفة التقليدية، على سبيل المثال.ارتفاع تكاليف الأدوات، ومدة زمنية طويلة للعينات، ونقص التحكم في تفاوتات التجميع، من خلال مجموعة من عمليات التجميع ذاتية التحديد لعلامة التبويب والفتحة. في المجالات الطبية والروبوتية وقطاعات مركبات الطاقة الجديدة، يعتمد الهيكل المخصص التقليدي على تركيبات اللحام المخصصة، ويمكن أن يصل سعر مجموعة واحدة منها إلى أكثر من 3500 دولار أمريكي، وعادةً ما تتجاوز المهلة الزمنية للعينات 10 أيام.
لقد جمعت شركة LS Manufacturing في عمليتهاالتحكم في التسامح عند مستوى الميكرون، وتعويض الإجهاد الحراري، وعمق الطلاء الذي تم تحديده مسبقًا، وبسبب هذا يتيح التجميع الشامل السريع والخالي من التركيبات، ويتم مساعدة عملائنا في تقليل استثماراتهم الأولية وتقصير أوقات مشروعهم.
نظرة عامة على الحل الأساسي لخدمة تصنيع الصفائح المعدنية
| أبعاد المقارنة | جمعية اللحام التقليدي | عملية التصنيع الذاتي التثبيت LS |
| استثمار الأدوات | أكثر من 3500 دولار (تكلفة الرقصة) | 0 دولار |
| وقت التسليم العينة | 10-15 يوما | 3-5 أيام |
| التسامح الجمعية الجمعية | ±0.3 ملم أو أعلى | ± 0.1 ملم |
| عائد الإنتاج الضخم | 85%-90% | أكثر من 99% |
| تكلفة تكرار التصميم | عالي (يتطلب إعادة تصنيع التركيبات) | منخفض (تعديل النموذج الرقمي فقط) |
الوجبات السريعة الرئيسية:
- القضاء على تكاليف الأدوات:إن استخدام تصميم التثبيت الذاتي بدلاً من التركيبات الصلبة يزيل تمامًا تكلفة الأدوات التي تزيد عن 3500 دولار.
- التسامح من جانب واحد على مستوى ميكرون:تصميم الفتحة لمحور X/Yالتفاوتات غير المتماثلة من +0.05 مم إلى +0.12 ممعلى كل جانب يعوض تمامًا الأخطاء التراكمية للتجميع المستمر.
- وقفة واحدة فعالة التحول:تستطيع شركة LS Manufacturing خفض دورة التسليم الكاملة لعينات الهيكل بنسبة 65% مباشرةً من خلال تكامل التصميم والهندسة.
لماذا تختار تصميم مجموعة الفتحات وعلامات التبويب من شركة LS Manufacturing لتصنيع الصفائح المعدنية؟
إذا اخترت موردًا للصفائح المعدنية يتمتع بقدرات هندسية متقدمة،يمكنك تجنب العديد من مخاطر التجميع وخفض التكاليف في جميع أنحاء المشروع. تعد طريقة تجميع الفتحات وعلامات التبويب الخاصة بشركة LS Manufacturing نتيجة للعديد من عمليات التحقق من المشروع عالية المستوى، وهي طريقة معروفة للتجميع بدقة بدون تركيب.
شكرًا لفريقنا من المهندسين المتخصصين في تصميم الصفائح المعدنية المتطورة للتصنيع (DFM)لأكثر من 10 سنوات، وبالمتابعة الصارمةالأيزو 9001:2015المبادئ التوجيهية لنظام إدارة الجودة، وعمليات الإنتاج لدينا هي من الدرجة الأولى. لا يستطيع هذا الفريق تحسين النماذج الرقمية في بداية الخطة فحسب، بل يمكنه أيضًا ذلكدمج التحكم في التسامح وتخفيف الضغط وتعويض الطلاء في وقت واحدوما إلى ذلك في التصميم، مما يوفر على العملاء من إعادة العمل على نطاق واسع أثناء الإنتاج الضخم.
وبالاعتماد على خبرتنا الواسعة في مشاريع صناديق التحكم الإلكترونية لمركبات الطاقة الجديدة، تمكن العملاء الذين يتبنون هذا الحل من القيام بذلكخفض تكاليف الاستثمار الأولية في الأدوات بنسبة 70%، في حين أن سرعة تكرار العينة لديهاتحسنت أكثر من مرتين. عندما يتعلق الأمر بالمعدات الطبية، فإن تصميمات منتجاتنا متوافقة تمامًا مع المعاييرإيك 60601-1معايير السلامة للمعدات الكهربائية الطبية وفي نفس الوقت تلبي متطلبات الحماية الأكثر صرامة.
يمكن أن يساعدك التصميم الهندسي الناضج على تجنب 90٪ من المخاطر في تجميع الصفائح المعدنية. اتصل بكبار خبراء هندسة الصفائح المعدنية لدينا للحصول علىتحليل مجاني لـ DFM (تصميم تصنيع المعادن).لتحديد مخاطر المشروع وفرص تحسين التكلفة بشكل استباقي.
لماذا يحدد تصميم التسامح من جانب واحد جودة خدمة تصنيع الصفائح المعدنية؟
التفاوتات المتناظرة التقليدية عرضة لمشكلة تراكم التسامح. إن تصميم التسامح غير المتماثل من جانب واحد بناءً على الحد الأقصى لحدود المادة هوالطريقة الأكثر فعالية لضمان قفل الفجوة الصفرية عند التجميع المستمر لمئات الأجزاء. يعد هذا أحد العوامل الرئيسية التي تؤثر على جودة خدمة تصنيع الصفائح المعدنية.
كيف تؤدي التفاوتات التراكمية إلى مخاطر الإنتاج الضخم
يتم إدخال انحرافات طفيفة أثناء القطع بالليزر وثني الصفائح المعدنية متعددة الطبقات، وهيالمتغيرات الرئيسية المستخدمة لتحديد عائد التجميعخدمة تصنيع الصفائح المعدنية، وفي نهاية المطاف مستوى التسليمتصنيع الصفائح المعدنية الدقيقة. تتم إضافة هذه الأخطاء الطفيفة من طبقة إلى أخرى، مما يؤدي إلى تراكم التسامح. إذا تم تجاوز الخلوص المناسب،فإنه سوف يسبب اختلال الأجزاء وعدم القدرة على ربطها.
إن التفاوتات المتماثلة، التي تسير بالتساوي في الاتجاهات الإيجابية والسلبية، سوف تضاعف نطاق الانحراف عند إضافتها معًا، لأن هذا يزيد من مخاطر التجميع.
معيار التحكم في التسامح من جانب واحد الخاص بشركة LS Manufacturing
نحن نستخدم تصميمًا غير متماثل للتسامح من جانب واحد، والذي يحافظ على الملاءمة الدقيقة لمجموعة اللسان والفتحة فقط.كل ديفييتم وضع العناصر على جانب الفتحة، ويتم التحكم في التفاوتات السلبية على جانب اللسان بإحكام شديد. تقلل هذه الإستراتيجية من نطاق الانحراف التراكمي عند المصدر وتضع أساسًا دقيقًا للغايةتصنيع الصفائح المعدنية الصناعية.
معايير المعلمة الأساسية للصفائح المعدنية القياسية ذات السماكات المختلفة هي:
- لوحة ألومنيوم 1.5 مم:التسامح مع عرض اللسان -0.02 مم، التسامح مع عرض الفتحة +0.05 مم
- 2.0 ملم الفولاذ المقاوم للصدأ:التسامح مع عرض اللسان -0.03 مم، التسامح مع عرض الفتحة +0.07 مم
- 3.0 مم الكربون الصلب:التسامح مع عرض اللسان -0.05 مم، التسامح مع عرض الفتحة +0.10 مم
معلمات التسامح الخاصة بعلامة التبويب والفتحة لمختلف الصفائح المعدنية
| مادة الورقة | سمك الورقة (مم) | التسامح مع عرض اللسان (مم) | التسامح مع عرض الفتحة (مم) |
| 5052 لوحة الألومنيوم | 1.5 | -0.02 | +0.05 |
| 304 الفولاذ المقاوم للصدأ | 2.0 | -0.03 | +0.07 |
| SPCC الكربون الصلب | 2.5 | -0.04 | +0.08 |
| 316 الفولاذ المقاوم للصدأ | 3.0 | -0.05 | +0.10 |
وفقًا لبيانات الاختبار الداخلي، بعد اعتماد معيار التسامح هذا، يمكن أن يصل إنتاج التمرير الأول للتجمعات المكونة من 100 جزء متتالي إلى 99.2%،يتجاوز بكثير متوسط الصناعة.
الشكل 1: شبكة العبوات المصنوعة من الصفائح المعدنية المخصصة والهيكل الإلكتروني والتصنيع الصناعي.
كيف تتحكم الفرق الهندسية في التشوهات الحرارية أثناء تجميع الصفائح المعدنية الخالية من اللحام؟
إن ما يسمى بتجميع الوضع الذاتي الخالي من التركيبات لا يعني عدم إجراء أي لحام على الإطلاق، بل يعني ذلك فقطيتم استخدام هياكل النقر واللسان كتركيبات تحديد المواقع الميكانيكية. يجب أن تكون هناك هياكل لتخفيف الضغط حول الفتحات لمواجهة إجهاد الشد الدقيق في البركة المنصهرة أثناء تبريدها. ربما تكون هذه هي النقطة الفنية الأكثر إهمالًا في عمليةتجميع الصفائح المعدنية الخالية من اللحام.
كيف يتم إنشاء الإجهاد الحراري لحام البقعة
سوف يتم لحام البقعة في مواضع الفتحةتسخين المعدن محليًا إلى درجة الحرارة التي يذوب فيها. يحدث هذا في تجميع الصفائح المعدنية الخالية من اللحام وهذا هو السبب الرئيسي لإمكانية المساس بالسلامة الهيكلية لتصنيع الصفائح المعدنية الطبية. على طول التبريد، سيتم تشكيل إجهاد الانكماش الجانبي لمنطقة حمام السباحة المنصهر. إذا لم يكن هناك تصميم لتخفيف الضغط، فإن قوة الانكماش ستعمل على الصفائح المعدنية المحيطة وسيؤدي ذلك إلى تشويه وتشويه الجزء بأكمله.
اقتراح التصميم الهندسي للهيكل لتخفيف التوتر
قامت شركة LS Manufacturing بتركيب هياكل تخفيف الضغط في أنماط تصنيع المعادن (DFM) منذ البداية، مع التأكد من ذلكتتم معالجة دقة التجميع والقوة الهيكلية لتجميع علامة التبويب والفتحة في البداية. هذا نموذج أولي للتقويةتصنيع الصفائح المعدنية للسياراتمقاومة التشوه.
التدابير الرئيسية هي:
- فتحات تخفيف الضغط عند نقاط نهاية الفتحة:فتحات تهوية دائرية معقطر 1.2 ملم إلى 1.5 ملمتضاف على طرفي كل فتحة لتفريق نقاط تركيز الضغط.
- تصميم مناسب للتداخل غير المتماثل:يؤدي الضبط الدقيق للأبعاد المحلية للمزالج إلى إنشاء تداخل طفيف، مما يعوض الانكماش بعد التبريد.
بفضل هذين التصميمين، يمكن أن تكون الأجزاء الملحومة البقعية مسطحةيتم التحكم فيه خلال 0.2 مم/م، تلبية متطلبات التجميع للمعدات المتطورة.
الشكل 2: عمال يقومون باللحام الدقيق على الإطارات الفولاذية المجلفنة في أحد المصانع.
ما هي القواعد التي توجه بدل سمك الطلاء في سوق دبي المالي لتصنيع الصفائح المعدنية؟
يعد تجاهل سمك طبقة المعالجة السطحية في تصميم النمط المسطح طريقة أكيدة لتجربة الفشل أثناء التجميع. قبل قطع الصفائح المعدنية بالليزر،فمن الضروري أن حجز تعويضات المساحة على مستوى الميكرون للفتحاتعلى أساس مسحوق الطلاء أو قياسات سمك الطبقة المؤكسدة. تعد هذه خطوة أساسية في سوق دبي المالي لتصنيع الصفائح المعدنية التي تعكس التفاصيل الهندسية.
تأثير التشطيب السطحي على أبعاد التزاوج
يؤدي التشطيب السطحي لأجزاء الصفائح المعدنية إلى إنشاء طبقة واقية على السطح. على الرغم من أنها تفاصيل غالبًا ما يتم تجاهلها في سوق دبي المالي فيما يتعلق بتصنيع الصفائح المعدنية).إنها نقطة قاتلة يجب التعامل معها بحذر شديدفيتصنيع الصفائح المعدنية الواقيةلأنه يؤدي في الواقع إلى زيادة سمك المادة. إذا لم تقم بحفظ هذا الهامش عند العمل على تصميم الفتحة، فلن تتمكن المزالج بعد الطلاء من الدخول إلى الفتحات. وإذا قمت بإدخالها بالقوة، فسيتم خدش الطلاء،مما يؤدي إلى فقدان مقاومة التآكل والمظهر القبيح.
عملية التعويض العكسي في خطوة رسم التبليط
تم تجميع تصنيع LSقاعدة بيانات واسعة النطاق لسمك طبقة المعالجة السطحية. تمت صياغة قواعد تعويض محددة لمستويات الحماية المختلفة التي تتطلبها خدمة تغليف الصفائح المعدنية المخصصةتصنيع الصفائح المعدنية المغلفة. أثناء قيام المهندس برسم التبليط، يقوم بتنفيذ تصحيح عرض الفتحة في الاتجاه المعاكس مباشرةً.
معايير التعويض الرئيسية هي:
- طلاء مسحوق عادي:0.08 مم إلى 0.10 مم تخزين سمك طلاء جانب واحد.
- طلاء مسحوق عالي الحماية للأماكن الخارجية:0.12 مم إلى 0.15 مم تخزين سمك طلاء جانب واحد.
- أنودة الثابت:تخزين بسمك طبقة أكسيد من جانب واحد من 0.03 مم إلى 0.05 مم.
هذا التعويض قبل الطلاءيلغي الحاجة إلى الطحن اليدوي في التجميعالمرحلةمما يساعد في الحفاظ على طبقة المعالجة السطحية.
لماذا تعد معايرة الشق بالليزر أمرًا بالغ الأهمية لخدمة النماذج الأولية للصفائح المعدنية عالية الدقة؟
يعد شق الليزر عاملاً رئيسياً يقف في طريق تلبية العينات لدقة التجميع التي تبلغ ±0.1 مم. التحكم بالليزر عالي التقنية أمر لا غنى عنهفي كل من تعويض البرامج والتصحيح المادي لمسار تدفق الخبث المنصهر. بالإضافة إلى ذلك، فهو أحد المقاييس الرئيسية لقدرة الدقة لـ aخدمة النماذج الأولية للصفائح المعدنية.
تأثير شق الليزر على دقة التجميع
يتضمن قطع المعادن بالليزر ذوبان الشعاع وإزالة المعدن، مما يؤدي إلى شق بعرض محدد على الصفائح المعدنية.وهذا شيء مهم يحدد دقة الأبعاد في خدمة النماذج الأولية للصفائح المعدنيةونقطة تحكم أساسية لتصنيع الصفائح المعدنية عالية الدقة. وبدون تعويض، ستكون أبعاد القطع الفعليةتختلف عن أبعاد التصميم. يتراوح عرض الشق في معظم الحالات بين 0.15 مم و0.22 مم ويتغير مع استخدام الفوهة.
تنفيذ تكنولوجيا التعويض الديناميكي في الوقت الحقيقي
لقد طرحت شركة LS Manufacturing نظام تعويض الشق الديناميكي في الوقت الفعلي، وهو ليس فقطيعمل على استقرار مرجع الأبعاد لتصنيع الصفائح المعدنية وعلامات التبويب والفتحاتولكنه أيضًا يسهل التحكم الدقيق على مستوى الميكرونقطع الصفائح المعدنية بالليزر، قم بتعديل إزاحة مسار القطع تلقائيًا بشكل مستمر بعد الأخذ في الاعتبار مادة الصفائح والسمك وحالة الفوهة.
وقيمتها الرئيسية تكمن بطريقتين:
- زيادة نسبة سطح الاتصال:ضمان أن سطح الاتصال الفعلي بين المزلاج والفتحة يزيد عن 90%، وبالتالي تحسين السلامة الميكانيكية.
- ارتفاع معدل النجاح في التجميع التجريبي:القيام بتجميع العيناتبنسبة 99.4% من الدرجة الأولى، بهذه الطريقة تؤدي إلى تكرارات أقل للعينات.
معاملات القطع بالليزر وتعويض الشق للصفائح المختلفة
| مادة الورقة | سمك الورقة (مم) | عرض الشق الاسمي (مم) | مبلغ التعويض الديناميكي (مم) |
| SPCC الكربون الصلب | 1.5 | 0.15 | 0.075 |
| 5052 لوحة الألومنيوم | 2.0 | 0.18 | 0.09 |
| 304 الفولاذ المقاوم للصدأ | 2.5 | 0.20 | 0.10 |
| 316 الفولاذ المقاوم للصدأ | 3.0 | 0.22 | 0.11 |
يعد التعويض الدقيق لشقوق الليزر هو الضمان الأساسي لنجاح إنتاج العينات من المحاولة الأولى. ببساطةتقديم رسومات العينة الخاصة بك، وسوف نقدم لك حساب مجانيتكلفة النماذج الأولية لخدمة النماذج الأولية للصفائح المعدنية والجدول الزمني الدقيق للتسليم.
الشكل 3: العبوات الصناعية المصنوعة من الفولاذ المقاوم للصدأ والمكونات المعدنية المصنعة.
كيفية تحسين عمق علامة التبويب لتقليل تركيز الإجهاد في تصميم الصفائح المعدنية ذاتية التثبيت؟
أحد الأسباب الرئيسية لتركيز الضغط الديناميكي في علامة التبويب هو الزاوية الحادة في قاعدة علامة التبويب. لا يمكن تجنب كسر التعب في ظل بيئة اهتزاز شديدة إلا عن طريقتغيير عمق علامة التبويب إلى 0.6-0.8 أضعاف سمك اللوحة وإضافة نصف قطر مصمم خصيصًا (زاوية R).هذه هي قاعدة التصميم الرئيسية لتعليق الحياة الهيكلية فيهاتصميم الصفائح المعدنية ذاتية التثبيت.
أوضاع فشل تركيز الإجهاد لجذر علامة التبويب
أثناء الاهتزاز عالي التردد وحالة الحمل الديناميكية للغاية، ستحدث نقطة تركيز الإجهاد في الزاوية اليمنى على جذر علامة التبويب. هذا هونقطة الخلل الرئيسية التي تؤثر على العمر الهيكلي لتصميم الصفائح المعدنية ذاتية التثبيتوأيضا النقطة التي تجعل تصميمالصفائح المعدنية المقاومة للاهتزاز صعبة. سيؤدي التعرض المستمر لإجهاد القص المتناوب إلى تكوين تشققات صغيرة في الجذر تؤدي بمرور الوقت إلى كسر اللسان. التصميم الذي يستخدم عمق علامة تبويب يتراوح بين 0.5 - 0.75 مرة من سُمك اللوحة بناءً على معايير الصناعةلا تأخذ في الاعتبار التعب تحت الاهتزازات على الإطلاقوبسبب هذا، يؤدي إلى نسبة فشل عالية.
معايير المعلمة للتصميم الأمثل
بمساعدة بيانات اختبار الاهتزاز،لقد توصلت شركة LS Manufacturing إلى معايير تصميم المزلاج المحسنة، وهو الآن معيارنا للتعامل مع حالة التحميل عالية الديناميكية، علاوة على ذلك، فقد توصلنا إلى مواصفات تصميم مفصلة لـتصنيع الصفائح المعدنية المقاومة للتعب.
- يجب ضبط عمق المزلاج على0.6 - 0.8 مرة سمك الورقةلأن هذا سوف يخفف من إجهاد القص في الجذر.
- يجب تصميم جذر المزلاج بحيث تكون له زاوية تراجع لا تقل عن R0.5mm لتحويل تركيز نقطة الضغط.
يُظهر اختبارنا الذي يقيس المناسبات الثلاث التي يتم فيها إعطاء أكبر قدر من التأثير أن المزلاج الذي تم تحسينه يمكن أن يحدث ذلكمقاومة أحمال الصدمات بنسبة 35% أكثر من مزلاج الزاوية اليمنى العادي.
ما هو نموذج معايرة خصم الانحناء الذي يضمن محاذاة سلسة في تصنيع الصفائح المعدنية ذات علامات التبويب والفتحات؟
تتمتع الأجزاء ذات الفتحات المستمرة متعددة الانحناء بتسامح شديد للغاية مع خصم الانحناء. من الضروري الاعتماد على القياسات المادية والتعديلات بناءً على عرض V لقالب الثني ونسيج التقطيع. يعد هذا شرطًا أساسيًا لتحقيق تحديد موضع دقيق بعد الانحناءات المتعددة في تصنيع الصفائح المعدنية ذات علامات التبويب والفتحات.
أسباب فشل عامل الانحناء العالمي
في الصناعة، يعد عامل K العالمي هو الأداة الأكثر شيوعًا لتحديد خصم الانحناء. ولكن هذا العامل العالمي هولا يكفي للتركيب عالي الدقة لتصنيع الصفائح المعدنية وعلامات التبويبولا يمكن تلبية متطلبات التجميع الدقيقةتصنيع الصفائح المعدنية متعددة الانحناء. يتم تحديد هذا العامل من خلال مادة الصفائح المثالية. على الرغم من أن التأثير في الواقعالاتجاه المتداول لمادة الصفائح وتآكل القالب على أبعاد الانحناء النهائيةلا يمكن تجاهلها. بعد الانحناءات المتعددة، يحدث اختلال في الفتحة بسبب تراكم الانحرافات.
خطوات القياس الفعلي والمعايرة
من خلال إنشاء نموذج خصم انحناء القياس والمعايرة الفعلي، تقوم شركة LS Manufacturing بتحويل عملية التحقق من القياس الفعلي إلى سوق دبي المالي لعملية تصنيع الصفائح المعدنية.فهو يعطي الأساس لآلية القياس والمعايرة الفعليةلالصحافة تصنيع الصفائح المعدنية الفرامل. يتم إجراء قياس القطعة الأولى لكل دفعة من الصفائح المعدنية وحالة القالب الحالية.
ويمكن تلخيص أنشطة المعايرة الرئيسية على النحو التالي:
- تقطيع كشف الاتجاه:تم أخذ قياسات الانحناءات للتقطيع العرضي والطولي وتصحيح عوامل خصم الانحناء للاتجاهات المختلفة.
- فك تعديل الأخدود:لمنع انتفاخ المواد وضغط الفتحة، يتم التحكم في عرض الأخدود المفك عند الانحناءأكبر من 1.5 مرةسمك الصفائح المعدنية.
من خلال القياس والمعايرة الفعلية، يمكن أن يكون انحراف محورية الفتحة بعد الانحناء متعدد المراحليقتصر على 0.05 ملم، وهو متطلبات التجميع الدقيقة للفتحات المستمرة.
الشكل 4: اختبار العامل بدقة لأجزاء الصفائح المعدنية ذات علامات التبويب والفتحات في آلة الثني.
كيفية تعظيم استخدام المواد لتقليل تكاليف خدمة التغليف بالصفائح المعدنية المخصصة؟
كثافة ونمط علامات التبويب لها تأثير كبير على نسبة تداخل الصفائح المعدنية.غالبًا ما يعني التباعد بين علامات التبويب بشكل صحيح انخفاضًا كبيرًا في شراء المواد، مع الحفاظ على الصلابة. بهذه الطريقة، تصبح وسيلة مهمة لتقليل التكلفة الإجماليةخدمة الضميمة الصفائح المعدنية المخصصةمن خلال تحسين التكلفة.
تأثير ترتيب علامات التبويب على معدل التداخل
تؤدي علامات التبويب إلى خارج محيط جسم الصفائح المعدنية ولهذا السبب تفرض عدة مناطق ميتة لا يمكن استخدامها للتعشيش. تعد هذه نقطة تحسين رئيسية إذا أراد المرء التحكم في التكاليف في خدمة تغليف الصفائح المعدنية المخصصة والاتجاه الرئيسي لتصنيع الصفائح المعدنية الذكية لتحقيق نتائج فعالة من حيث التكلفة. المزيد من التباعد البسيط بين علامات التبويب يعني المزيد من المناطق الميتة التي لا يتم استخدامها، كما أن استخدام المواد الخام أقل مما يؤدي بشكل مباشر إلى زيادة تكاليف مواد المنتج.
استخدام تخطيط المواد الأمثل لخفض التكاليف
إلى جانب توفير خدمات المعالجة، تحافظ شركة LS Manufacturing أيضًا على منظور سلسلة التوريد في الاعتبار، حيث تستكشف طرقًا لتحقيق ذلكتحسين استخدام المواد لخفض التكلفة الإجمالية لشراء خدمات تصنيع الصفائح المعدنية بشكل مشتركوالحصول على أقصى استفادة من المنافع المادية التي يجلبهاتصنيع الصفائح المعدنية عالية الإنتاجية.
طريقتان التحسين الأساسيتان هما:
- التعديل العلمي لتباعد اللسان:سيؤدي رفع تباعد اللسان من النطاق العادي 50 مم إلى نطاق 120 مم - 150 مم إلى تقليل المناطق الميتة على الحافة.
- قطع الحواف المشتركة المتداخلة:باستخدام تقنية القطع ذو الحافة المشتركة، يمكن إجراء قطع ذو حدين بين جزأين متجاورين، مما يؤدي إلى تقليل النفايات.
مقارنة معدلات استخدام المواد لمسافات اللسان المختلفة
| تباعد اللسان (مم) | معدل استخدام المواد | تكلفة مادة الوحدة (بالدولار الأمريكي) | التخفيض النسبي للتكلفة |
| 50 (قياسي) | 62% | 8.5 | 0% |
| 100 | 71% | 7.3 | 14% |
| 120 | 76% | 6.8 | 20% |
| 150 | 73% | 6.4 | 25% |
يمكن أن يؤدي تحسين تخطيط المواد إلى تقليل تكاليف الشراء بشكل مباشر دون التأثير على الأداء.اتصل بناللحصول على حل الأمثل لتساعدك على حساب إمكانية خفض التكلفة المحددةمن خدمة الضميمة الصفائح المعدنية المخصصة الخاصة بك.
دراسة الحالة: كيف قامت شركة LS Manufacturing بتصميم حاوية تحكم روبوتية طبية باستخدام خدمة التغليف المعدنية المخصصة؟
تحدي العميل
كانت إحدى شركات تصنيع الروبوتات الجراحية من الدرجة الأولى في موقف ملح لتخصيص مجموعة من حاويات التحكم في الروبوتات الطبية عالية الحماية ومتعددة الأقسام. مطالبهم لتصنيع الصفائح المعدنية للأجهزة الطبيةكانت، في الواقع،عالية للغاية لكل من الدقة والتسليم. يتميز المنتج بهيكل معقد للغاية داخليًا مع 8 جوانب من لوحات التجميع و12 موضع تزاوج للفتحة.
مع الطرق التقليدية للقيام بالأشياء، سيكون من الضروري توفير مجموعات مخصصة من تركيبات اللحام المخصصة. العميل، وفقا لحساباته الأولية، أحسب ذلكستكون مجموعة واحدة من تركيبات التجميع واللحام مكلفة بالفعل بما يصل إلى 3800 دولار. علاوة على ذلك، فإن تصنيع التركيبات سيستغرق 14 يومًا أخرى، وبالتالي يعيق بشكل مباشر المعلم المهم المتمثل في تقديم المنتج الجديد.
حل التصنيع LS
- بعد ذلك، قام فريق هندسة الصفائح المعدنية B2B لدينا بالتعامل مع المشروع، وقاموا بتجديد الصورة الرقمية ثلاثية الأبعاد للمنتجنموذج كامل، وتحويل الحل التقليدي لتجميع التركيبات النقية إلىعلامة تبويب عالية الدقة وفتحة لتحديد المواقع الذاتية وتصميم التثبيت الذاتي.
- باستخدام نموذج محاكاة التسامح التراكمي ثلاثي المستويات الذي تم تطويره ذاتيًا للتحقق من صحة المحاكاة، حقق الفريق الإعداد الدقيق لـالتسامح من جانب واحد للفتحة إلى +0.06 مم، لذا أكمل الحل من التصميم إلى الإنتاجأجزاء الصفائح المعدنية.
- تم إدخال فتحات دمبل لتخفيف الضغط مقاس 1.2 مم في جميع مناطق تداخل إجهاد اللحام البقعي لمواجهة تأثيرات التشوه الحراري للحام.
- بالتوازي،تم الحفاظ على تسامح قدره 0.10 مم لطلاء المسحوق الطبي ثابتًاخلال مرحلة إعداد المواد لرسم التبليط.
- قام الفريق أيضًا بتحسين ترتيب المزلاج ولجأ إلى طريقة القطع ذات الحافة المشتركة لحفظ المواد.
النتائج والقيمة
واستنادًا إلى قوة تقنية الفتحة ذاتية التحديد التي تتضمن إمكانات تصميمية وهندسية شاملة، كان كل جزء قادرًا على المحاذاة الذاتيةمع تجميع عالي الدقة عند ±0.1 ممالتخلص عمليًا من تصنيع أي تركيبات مخصصة للأدوات الصلبة. وكان هذا تأكيدا على الجدوى الهندسية للتصنيع الصفائح المعدنية بدون تركيب.
مقارنة البيانات الأساسية لحلول العملية لمشروع صندوق التحكم في الروبوت الطبي هي كما يلي:
| عنصر المقارنة | عملية تجميع اللحام التقليدية | حل فتحة تحديد المواقع الذاتية للتصنيع من LS |
| تكلفة تركيبات الأدوات الصلبة المخصصة | 3800 دولار | 0 دولار (تم التنازل عنه بالكامل) |
| دورة تسليم العينة | 15 يوما | 4 أيام |
| دقة المحاذاة الذاتية للتجميع | يعتمد على التعديل اليدوي، وتقلبات الانحراف الكبيرة. | ± 0.1 ملم |
| كفاءة التسليم الشاملة | مستوى الصناعة القياسي | تحسن 73% |
| اختبار الامتثال للصف الطبي | يتطلب جولات متعددة من الإصلاح والتعديل. | اجتاز اختبارات الصلابة ومستوى الحماية في المحاولة الأولى. |
ذكر العميل في تقرير القبول:"إن الأعمال الهندسية وتفاصيل الصفائح المعدنية التي تقدمها شركة LS Manufacturing لا مثيل لها في الصناعة."
يمكن أن يساعدك الحل الهندسي الناضج في تحقيق خفض التكلفة وزيادة السرعة وتحسين الكفاءة في نفس الوقت. قم بتحميل نموذجك ثلاثي الأبعاد، وسنقوم بذلكتزويدك بعرض أسعار مخصص وخطة تحسين هندسية كاملةلخدمة الضميمة الصفائح المعدنية المخصصة في غضون 24 ساعة.
الأسئلة الشائعة
س 1: ما هو متوسط المهلة الزمنية لعرض أسعار خدمة تغليف الصفائح المعدنية المخصصة؟
تفتخر شركة LS Manufacturing بنظام تحليل ذكي تفاعلي لسوق دبي المالي. مرة واحدة لكمشاركة ملفات التصميم ثلاثي الأبعاد الخاصة بكبتنسيق STEP معنا، نحن قادرون على ذلكمما يتيح لك اقتباس دقيق في غضون 24 ساعة. سيتضمن هذا العرض حلول الإنتاج وتقييمات قابلية التصنيع، بالإضافة إلى تعليقات مفصلة حول التحسين الفني وتحذيرات المخاطر.
س 2: كيف يمكن لطريقة تصنيع الصفائح المعدنية ذات علامة التبويب والفتحة أن تقلل من إجمالي تكلفة التجميع؟
تعمل ميزات تحديد المواقع الميكانيكية المضمنة أو مزالج تحديد المواقع الذاتية على استبدال الأجزاء وتزيل تمامًا ضرورة تطوير تركيبات اللحام المكلفة. بالإضافة إلى ذلك، فهي تساعد كثيرًا في تقليل وقت الإصلاح اليدوي أثناء التجميع، وذلك في النهاية، يتم تقليل تكاليف التجميع الإجمالية وتكاليف هندسة NRE (المعدات غير المتجددة).، ويتم تقصير المهل الزمنية للمشروع.
س 3: هل تحافظ خدمات النماذج الأولية للصفائح المعدنية على التجميعات الصناعية متعددة الأجزاء وفقًا لتفاوتات صارمة حقًا؟
صحيح. تتضمن قدرتنا الإنتاجية ليزر ألياف عالي الطاقة وآلات ثني CNC دقيقة للغاية، ومع تقنية تعويض الشقوق الديناميكية في الوقت الفعلي، يمكننا الحفاظ باستمرار علىالتسامح الشامل للمقطع لعينات التجميع المتشابكة متعددة الطبقات ضمن نطاق ± 0.1 مم، والذي يتوافق إلى حد كبير مع المتطلبات العالية جدًا للتجميع الدقيق.
س 4: ما هي المواد التي تتم معالجتها من خلال خدمات تصنيع الألواح عالية الجودة؟
نحن نقدم خدمات التصنيع الدقيقة لمجموعة كاملة من الصفائح المعدنية بسماكة من 0.5 مم إلى 6.0 مم، والتي تغطي صفائح الألمنيوم من سلسلة 5052 و6061، والفولاذ المقاوم للصدأ 304 و316، والفولاذ الكربوني المدلفن على البارد SPCC، بالإضافة إلى العديد من المواد الصناعية السائدة، وتدعم احتياجات التخصيص المتنوعة.
س 5: كيف تحافظ على أجزاء الصفائح المعدنية من الخدش أثناء خطوات التجميع الخالية من اللحام؟
يتم تطبيق طبقة الحماية بالليزر عالية الجودة باستمرار على الصفائح المعدنية أثناء مرحلة القطع، وتستخدم قوالب عملية الثني تصميمًا من مادة البولي يوريثين الخالي من الخدوش. تضمن هذه الإجراءات بقاء الأجزاء خالية من الخدوش من أول عملية إلى آخر عمليةالمنتج النهائي جاهز لعمليات المعالجة السطحية اللاحقةمثل أنودة ومسحوق الطلاء.
س6: هل يمكن استخدام مجموعة التبويب والفتحة للإنتاج بكميات منخفضة أم أنها ممكنة فقط لعمليات التصنيع بالجملة؟
يمكن استخدام تقنية تجميع علامات التبويب والفتحاتللنماذج الأولية بكميات صغيرة وكذلك الإنتاج الضخم. في الواقع، يمكن أن تؤدي إزالة دورة تطوير التركيبات والتكلفة إلى تكرار نماذج أولية صغيرة في نفس الوقت الذي يتم فيه ضمان تكرار الدفعة واتساقها في الإنتاج الضخم.
س 7: ما هي طريقتك لتعويض سمك طلاء المسحوق في سوق دبي المالي لتصنيع الصفائح المعدنية؟
يقوم فريقنا أولاً بتقدير سمك طلاء المسحوق (يتراوح من 80 ميكرومتر إلى 120 ميكرومتر) ثم بعد ذلكيقوم بتعويض المساحة العكسية أثناء إنشاء نمط القطع بالليزر. بهذه الطريقة، سوف تتناسب الفتحات مع بعضها البعض بسلاسة بعد الطلاء، مما يعني عدم حدوث خدوش أو تشويش في الطلاء.
س 8: هل يمكن أن تعطيني بعض الأسباب لاختيار LS Manufacturing كموردي للصفائح المعدنية ذات التوجه الهندسي وعلامات التبويب والفتحات المعدنية في الصين؟
لدى شركة LS Manufacturing فريق من المهندسين ذوي مهارات سوق دبي المالي في المصنع، وتصميمات ذات مزايا خالية من تكلفة التركيبات، ونظام صارم لتتبع الجودة وفقًا لمعايير ISO. تعمل هذه العناصر معًا على تقليل مخاطر سلسلة التوريد العالمية B2B الخاصة بك قليلاًمما يتيح لك تسليمًا ودعمًا فنيًا مستقرًا ويمكن الاعتماد عليه على المدى الطويل.
ملخص
إن سرعة البحث والتطوير والاستثمار المسبق في تطوير الأجهزة هما العاملان اللذان يحددان بشكل أساسي الميزة التنافسية للمنتج في السوق اليوم. من خلال الهندسة والتصميم العميقين، يمكن أن تساعد عملية التجميع ذاتي الموضع لعلامة التبويب والفتحة الشركاتلا يقتصر الأمر على التخلص من تركيبات التجميع الصلبة الباهظة الثمن فحسب، بل يؤدي أيضًا إلى فقدان جودة المنتج النهائيبسبب التحمل التراكمي للصفائح المعدنية وتشوه الإجهاد الحراري يمكن منعه بشكل أساسي.
تقود شركة LS Manufacturing الطريقة التقنية في التحكم الأساسي في جودة المنتج وخفض التكلفة. إن تعريف التسامح من جانب واحد، وسمك الطبقة السطحية المحفوظة علميًا، والتعويض الدقيق للقطع بالليزر يشكل نظام تحكم معقدًايحول مزايا العملية إلى مزايا مباشرة من حيث التكلفة والوقت. كل هذا، بالإضافة إلى حل معياري أعمق لمعالجة الصفائح المعدنية الدقيقة العالمية بين الشركات، تساهم به هذه الشركة.
هل أنت على استعداد للاستفادة من هندسة سوق دبي المالي المتقدمة والتخلص من تكاليف التركيبات الباهظة الثمن؟لا يمكن تأخير إطلاق منتجك بسبب التجميع التقليدي غير الفعال. تواصل مع كبار خبراء هندسة الصفائح المعدنية لدينا الآن واحصل على دعم هندسي عالمي المستوى من سوق دبي المالي في المرحلة الأولى من مشروعك. فقطقم بتحميل نموذج CAD ثلاثي الأبعاد الخاص بكإلى نظام تقييم السلامة الخاص بنا في دقيقتين، وسيقوم فريق الخبراء لدينا بإجراء تحليل كامل لقابلية التصنيع ويمنحك عرض أسعار إنتاج ضخم متدرج عالي التنافسية في غضون 24 ساعة، أي أن رحلة التصنيع الخالية من القلق قد بدأت!
