快速模具制造与传统注塑成型服务：10 天以内交货期的投资回报率指南

快速模具与传统注塑成型服务之间的差异正是 LS Manufacturing 快速模具服务所要解决的问题，它有助于解决这一关键痛点：新产品导入 (NPI) 开发总监需要在 10 天内获得数千件成品，但只有四到六周的时间使用传统钢模完成这项工作，而 3D 打印或聚氨酯浇铸永远无法与注塑成型的机械性能、气密性和表面粗糙度Ra 0.8µm相媲美。

本投资回报率指南提供关于 Alumec 89 快速模具服务与传统钢模在周期时间、资本支出和单件运营成本方面的独家对比数据。您将了解到，在 10 天内即可实现±0.02mm 的型芯公差，且成本低于传统钢模。我们的工程师将帮助您了解通过小批量生产实现快速投资回报的具体技术和经济限制。

快速模具成型与传统成型：投资回报率快速参考

要点总结：

• 速度是有代价的：快速模具制造会牺牲零件的单价，以加快产品上市速度。投资回报率以节省的时间（以月为单位）来计算。
• 了解盈亏平衡点：传统方法更具成本效益的盈亏平衡点通常在5,000 到 50,000 个零件之间。
• 风险与回报：快速模具开发是一项风险较低但能有效验证市场机会的投资。而传统模具开发则代表着更高风险/回报的投资。
• 战略是循序渐进的：最佳战略是先使用快速模具进入市场，然后再使用传统模具进行批量生产。

为何信赖本指南？来自 LS 制造专家的实践经验

已有许多论文对快速刀具和传统刀具进行了理论比较。然而，本指南略有不同。首先，它是由我们的专家编写的，他们每天都在使用这两种技术来完成生产项目。其次，我们的建议基于美国国家刀具和机械加工协会(NTMA)的实践经验。

我们服务的行业中，工具的选择直接决定着项目的成败：例如需要获得美国联邦航空管理局 (FAA) 批准的航空航天原型开发；无菌医疗器械；以及需要在大批量生产中保持一致性的汽车零部件。我们采用精密金属成形协会(PMA)推荐的严格指南，对两种工艺流程进行验证。这样，无论选择哪种制造工艺，我们都能确保最佳质量。

我们的经验来自数百个项目，在这些项目中，我们发现了什么才是最有效的——500 件零件是否可以用铝制快速模具制造，如何设计零件以便将来轻松转换为钢制模具，以及传统模具中隐藏的成本在哪里。

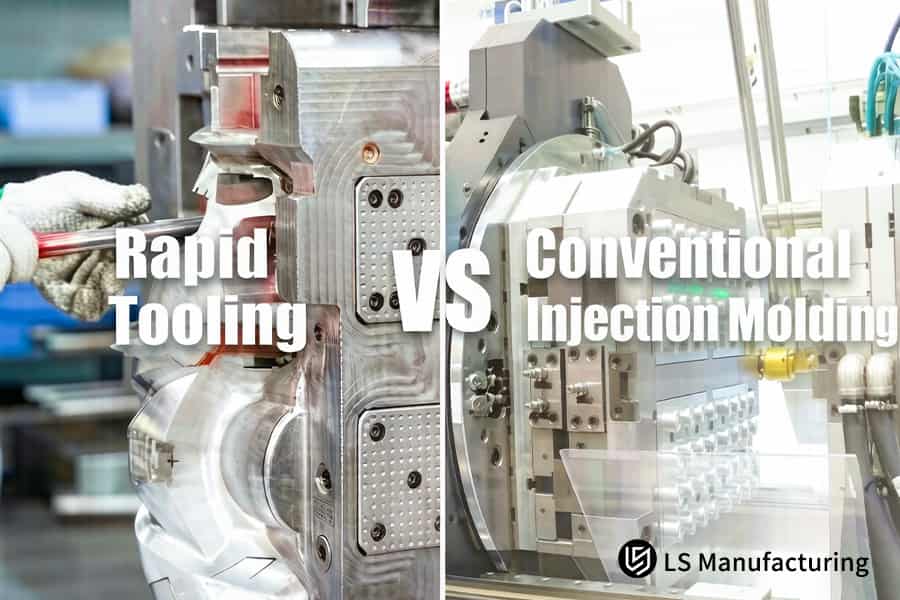

图 1：快速模具与传统成型对比，图中展示了带有塑料嵌件的原型模具和多腔钢制生产模具。

为什么传统注塑成型服务无法在10天内交付定制零件？

由于注塑模具制造工艺固有的物理限制，传统注塑成型服务无法在10天内交付定制零件。影响速度和质量的因素包括热变形、多道工序加工以及冷却设计的多次迭代。这些挑战属于工程难题，而非基于材料科学原理的进度安排问题。

热处理引起的热变形

采用 NAK80 和 H13 钢的多腔模具在淬火达到HRC 48-52硬度时，热处理会导致微米级变形。唯一的解决方法是进行硬铣削和长时间的电火花加工，这使得在高速注塑成型中，要么放弃热处理，要么容忍超过±0.05mm的偏差，从而无法在 10 天的工期内完成生产。

冷却通道设计局限性

传统的冷却设计并未考虑多物理场共形制造技术，导致热分布不均，需要通过反复试验进行3-5天的调整。只有从一开始就采用计算机模拟进行共形冷却设计，才能真正缩短注塑成型周期。您将受益于无需任何模具修改即可实现85%以上的注塑首发成功率，并缩短注塑成型周期。

时间紧迫下的风险敞口

模具制造的最后期限只有十天，没有进行应力消除循环和三坐标测量（CMM）检测，这会增加注塑成型初期模具失效的风险。传统成型成本对比显示，这种赶工的模具在500次注塑后就需要修改，从而抵消了节省的时间。此外，产品上市延迟和更高的注塑缺陷率也会增加额外的成本。

十天的限制是由材料科学和物理学决定的，与时间安排无关。我们采用创新方法，结合并行处理的随形冷却、预测性仿真和强化刀具路径，确保您的模具从一开始就能投入生产。您将受益于注塑成型原型开发过程中制造的零件。利用物理驱动的模具设计，突破十天的限制。为了验证您的定制零件的快速交付周期，请联系我们的工程团队进行DFM（面向制造的设计）审查，并获得保证交付的报价。

快速模具制造商如何在紧迫的工期下平衡模具寿命和精度？

在时间紧迫的环境下，要实现最佳的模具寿命和精度，需要使用导热性提高300%的材料，并采用五轴高速加工技术，同时减少80%的电火花加工用量。作为一家高速模具制造商，我们可在4 天内提供可直接用于生产的模具，确保公差达到±0.015mm ，且模具寿命超过 10 万次注塑。

热性能材料选择

• 航空级铝材（Alumec 89/QC-10）：导热系数比钢高 300% 以上，每次注塑冷却循环次数减少45% ——降低能源成本。
• 预硬化 P20 优化钢：无需额外热处理，防止材料变形，确保注塑成型零件的一致性。
• 综合优势： 100k+ 次注射寿命，定位精度为±0.015mm——对于快速模具制造而言，相对于传统注塑成型服务而言，这是一个重要的竞争优势。

五轴高速加工

1. 24,000 rpm / 0.05 mm/齿：可减少80%的电火花加工操作，从而节省2-3 天。
2. 单次装夹型腔加工：确保精度为±0.015mm ，无累积误差。
3. 您的收益：模具制造时间从 30 天缩短至 4 天，由于 101 级注塑成型表面光洁度，可以验证生产零件。

预测工程延长寿命

• 应力模拟预切割：确保最佳角度和均匀载荷分布。
• 单次装夹后进行CMM验证：防止切割过程中出现错误。
• 结果：经过注塑成型温度控制分析，同一模具可用于原型制作和小批量生产。

精挑细选的材料和卓越的机械加工工艺，确保了产品的耐久性和精准度，满足紧迫的交货期限——两者缺一不可。模具经过数万次注塑成型工艺验证，确保生产出的零件几何形状精准。每一个细节都力求保障您的进度和最终产品的质量。

图 2：快速模具与传统成型对比，铝型腔嵌件与成品 P20 钢模座进行加工。

快速注塑成型投资回报率审核指南中隐藏的变量有哪些？

在审核快速注塑成型投资回报率指南时，一些被忽略的变量浮出水面：资本支出折旧、单件运营成本和盈亏平衡点。如果需求量在 1,000 到 10,000 件之间，则可节省高达 60% 的原始固定资产成本，同时确保资本周转速度比使用钢模的传统工艺快三倍。首先，您需要了解注塑成型的资本支出和成本分析。

投资回报率分析表明，对于产量低于 15,000 件的产品，快速模具制造具有显著的经济优势。它可以降低60% 的资本支出，将投资回收期缩短三倍，并有效避免返工问题。运用盈亏平衡点数据，分析您具体的注塑批量和盈亏平衡点。计算结果将显示，快速模具制造在成本效益方面优于传统注塑成型。

哪些设计因素决定了短周期注塑成型报价的成功率

均匀的壁厚、拔模斜度和几何设计等设计特征决定了短周期注塑成型报价流程的效率。早期进行DFM评估有助于在2小时内确定这些参数，从而避免重新设计，节省时间和成本：

壁厚均匀（1.5毫米 – 2.5毫米）

它确保注塑件冷却时不会出现差异性收缩和翘曲。您可以避免因缩痕和空隙等问题导致的塑料零件缺陷，从而减少模具修改的需求，并将注塑成型设计指南的评估时间从数天缩短至数小时。壁厚均匀的产品展现出更可预测的成型过程，废品率最多可降低65% 。

最佳吃水角度（最小1.5°）

在设计垂直表面几何形状时，使用至少1.5° 的拔模斜度至关重要，以确保成型零件能够顺利脱模且无任何损坏。拔模斜度不足会导致表面划痕，并因脱模时间延长而增加生产周期。为了实现定制注塑成型的快速周转，合理设计拔模斜度至关重要。

避免深洞和尖角

较深的截面和尖锐的内边缘会产生应力并阻碍流动，导致填充不充分或烧痕。采用圆角过渡和减小深度有助于更好地补偿注塑成型收缩。由于在分析过程中从一开始就考虑了模具和材料的复杂性，因此能够提供准确的初始报价。

材料收缩和侧向作用复杂性

不同材料的收缩系数各不相同（例如， ABS 的收缩率为 0.5%，而 POM 的收缩率为 2.0% ），侧向活动部件需要更多的加工。在设计之前确定材料和侧向活动部件的收缩特性，可以预先进行注塑成型公差分析。这样可以避免报价出现意外上涨，确保预算控制，并将谈判时间减少40% 以上。

这可以通过预先纳入可制造性设计 (DFM) 的考量来确保，从而有效管理翘曲、脱模和材料特性等问题。这意味着您的报价将基于准确的制造成本，而非假设情景。实施本文讨论的原则可节省高达70% 的修改次数，并显著缩短样品制作时间，从而使注塑成型质量保证在首次提交时即可实现。

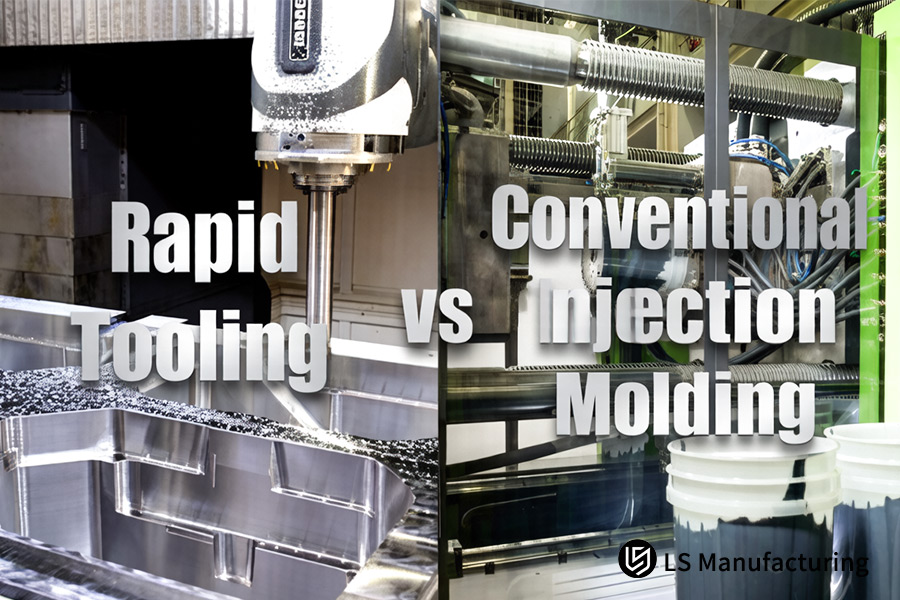

图 3：快速模具与传统成型工艺对比，将铣削的蜡模放置在 HDPE 桶生产线旁边进行原型制作。

小批量生产方案能否在不发生变形的情况下满足严格的ASTM测试要求？

采用注塑成型生产级工艺的小批量生产，通过精确控制树脂流量、压力和温度，可以轻松满足严格的ASTM标准，且不会发生翘曲。与真空浇铸（会产生孔隙和层间连接薄弱）不同，这种工艺生产的零件可以直接承受高负载下的功能测试：

真实树脂流动与真空浇铸

1. 工艺基础：采用注塑过程中通过螺杆输送的实心颗粒，而非液态树脂浇注。因此，以往因孔隙率和粘合线薄弱而导致零件在使用过程中早期损坏的问题已不复存在。
2. 拉伸性能：根据 ISO 527 标准， PA66+30%GF的最小拉伸强度达到≥160 MPa ，与成品部件的性能相当。这使得定制注塑成型能够快速交付结构原型。
3. 热稳定性：根据 ASTM D648 标准，PC 部件的热变形温度为132°C (1.82 MPa) ，远远高于真空浇铸聚氨酯的极限温度80°C 。

防止翘曲的控制工艺参数

• 注射压力：控制在 80 至 120 MPa 之间，以实现型腔完全填充，同时防止过度填充。确保不会因过度注射而产生残余应力。
• 模具温度： PC 保持在 90°C，PA66+30%GF 保持在 110°C ，以确保结晶一致，避免差异收缩。
• 结果：经 ISO 527 注塑成型拉伸强度试验验证，零件在 200 毫米跨度内的压扁率达到±0.1 毫米。

材料特定优化

1. 玻璃纤维取向：通过控制浇口位置和导流板，模具可使纤维排列成承载取向，从而提高注塑成型纤维取向的效率。最终获得的零件具有一致的弹性模量（ PA66+30%GF 的弹性模量 E = 9 GPa ）。
2. 收缩补偿：您的模具已考虑各向异性收缩（ 0.3% - 0.8% ）。您无需额外修整即可获得符合 CAD 文件中打印的公差规格的精确模制产品。
3. 交付：整个流程设置可在 7 天内完成，从而可在 10 天内提供认证测试样品的成型服务。

使用生产级注塑成型工艺而非真空浇铸工艺，并控制相关参数，可以生产出符合ASTM D648 和 ISO 527 标准的零件，且不会出现翘曲问题。实际的树脂流动、温度/压力控制以及纤维取向建模，能够确保零件的机械性能与批量生产的零件一致。这样，您可以确保注塑成型的热变形信息同样适用于小批量生产的零件。

先进的冷却通道几何形状如何加速定制注塑成型的快速周转

采用先进的随形冷却技术，冷却通道几何形状可将单周期冷却时间从 35 秒缩短至 11 秒，使每班产量翻倍。通过消除型腔角落的热点，可最大限度地减少零件的热应力，实现零返工，从而直接加快定制注塑成型的周转速度，并提高注塑成型的成本效益。

保形冷却技术通过将冷却时间缩短68% ，彻底改变了生产周期的经济性，使日生产率翻了一番。其成果体现在注塑成型周期的缩短，从而降低了单件成本，同时保持±0.08mm 的平面度公差。该方法已通过对初始生产批次的注塑成型周期分析得到验证。

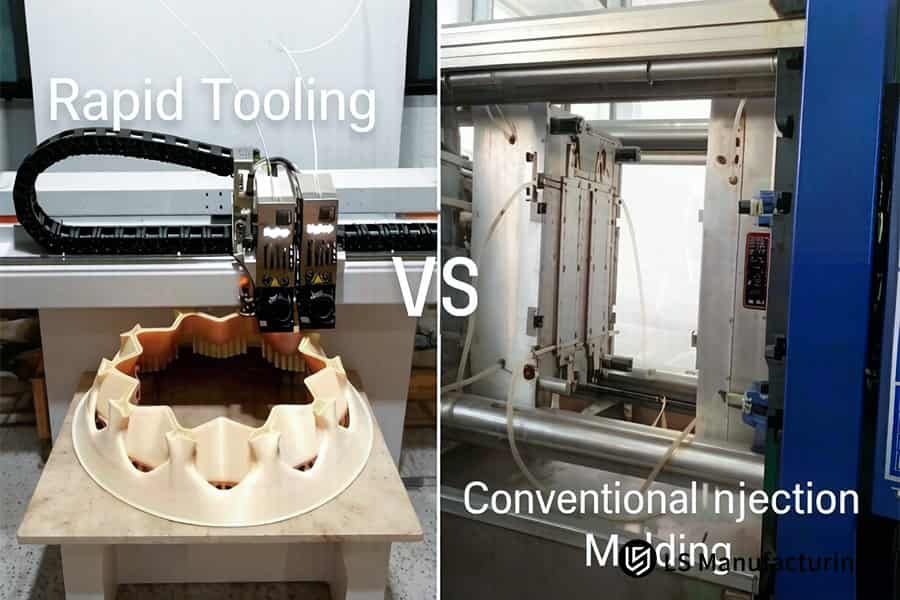

图 4：快速模具与传统成型工艺的对比，图中展示了 3D 打印树脂牙科模具与传统金属模具压机的对比。

哪个框架可以筛选出最适合您航空航天项目的高速刀具制造商

为您的航空航天项目甄选最佳高速模具制造商，需要经过三重审核流程，包括设备能力、统计过程控制和质量管理体系合规性。该流程可有效排除那些利用低价竞争的供应商。您的供应商必须符合AS9100D标准规定的尺寸要求，这构成了注塑成型供应商审核流程的基础。

高精度数控机床和三坐标测量机设备

每台数控机床和三坐标测量机的价值必须超过 25 万美元，定位精度需达到 ≤±0.003 毫米。这样的要求确保航空航天几何形状（例如薄肋、锐角半径和深腔）能够一次性加工完成。如果供应商缺乏这样的能力，您的航空航天零部件将无法满足您要求的注塑成型航空航天标准。

实时SPC和CPK数据可用性

要求提供实时统计过程控制报告，关键尺寸的 CPK 值需≥1.67 。您需要提供客观证据，证明该工艺在整个生产周期内保持稳定，而不仅仅是首件检验。如果缺乏此类证据， 传统的注塑成本比较方法将掩盖批量生产周期内尺寸变化的真实风险，使您面临生产线停工的风险。

IATF 16949 或 AS9100D 认证

确认供应商已获得 AS9100D（航空航天）或 IATF 16949（汽车）认证，并确认其认证范围涵盖注塑成型。由于审核需要有书面质量手册，因此没有纸质质量手册的供应商将被取消资格。通过该体系， 注塑成型工艺能力将接受外部审核。

使用以上三个标准——设备价值≥25万美元、CPK≥1.67以及AS9100D认证——来筛选能够为贵公司提供可靠注塑成型服务的合格供应商。这样，您可以确保注塑成型质量认证的可追溯性和可预测性。如此一来，您的航空航天项目就不会因使用低成本模具而出现任何延误或不合格情况。

LS制造航空航天事业部：定制PEEK无人机外壳，采用快速模具制造，8天内交付

一家全球无人机公司由于设计变更，需要在12 天内重新设计 PEEK 外壳，而传统的钢模制作需要 25 天。错过产品发布可能会给公司造成超过一百万美元的损失；因此，他们需要一种全新的工艺，例如高温注塑成型，以在 8 天内生产熔点为380°C 的产品。

客户挑战

PEEK无人机外壳壁厚仅为0.8毫米，非常薄。此外，它还需要复杂的卡扣连接和加强筋。之前的两家模具制造商都认为，传统的钢模制造工艺无法在380℃的熔点下完成该部件的制造；这至少需要25天，远远超出了客户的交货期限。

LS制造解决方案

仅用一小时， DFM模拟就发现了气体捕集问题的根源。到第三次流动分析迭代时，原有的侧向闸门已改为扇形闸门，从而避免在所有可见表面上产生剪切应力线。

为了提供比钢材更优异的传热性能，我们选择了高端的 Alumec 89 铝合金，因为它的导热系数是钢材的三倍，并结合了连续无光照、 24 小时不间断的5 轴加工。

多通道热油循环使薄壁注塑模具温度保持在160°C ，以达到完全填充和结晶所需的必要热稳定性。

结果与价值

从 3D 设计上传到最终发货，模具仅用了 8 天就制造完成，并生产了 1200 个合格的生产单元——与通常 PEEK 模具制造的 25 天行业交付周期相比，缩短了65%，令人印象深刻。

使用3D 坐标测量机 (CMM)进行全面检查，确保卡扣孔完全对准，公差要求为±0.015 毫米。

由于产品按时上市和交付，我们的客户获得了价值500 万美元的合同订单，证实了通过快速铝制模具进行PEEK 注塑成型的可行性。

如上图所示，注塑成型并不需要25天。 如果您拥有合适的材料（Alumec 89）、浇注系统（风扇浇注）和温度控制（ 160°C油循环），即可生产0.8毫米厚的PEEK外壳。只需8天，即可交付符合航空航天标准的部件，确保价值数百万美元的项目顺利启动，且无任何风险。这就是LS Manufacturing为客户提供的工程技术专长。

将您的 PEEK 外壳交货周期从 25 天缩短至 8 天。为了验证快速铝制模具解决方案是否适用于您的项目，请联系我们的航空航天部门进行可行性审查并获得保证交货时间的报价。

常见问题解答

1. 与传统注塑成型服务相比，快速模具制造服务能保证的最大模具寿命是多少？

如果采用航空级铝合金进行快速模具设计，则至少可保证 10,000 至 50,000 次循环；或者，如果您选择预硬化低碳钢模具，则可预期超过 100,000 次稳定且精确的注射循环。请根据您的项目选择合适的模具寿命：铝合金模具可保证 50,000 次循环，而预硬化钢模具则可保证 100,000 次以上循环。为了确定最佳方案，请联系我们的工程团队进行材料选择评估和项目专属报价。

2. 通过快速注塑成型投资回报率分析，可以节省多少前期资金？

根据工程审查和评估，当制造的零件数量少于 5,000 个时，与传统的硬化多腔钢模具相比，小批量快速模具可以节省50% 至 70% 的前期资本投资。

3. 交货期少于 10 天的成型服务能否满足 UL94 V0 等阻燃材料的要求？

是的，快速的 LS Manufacturing 生产工艺与大规模生产级别的工程塑料（包括 Sabic Lexan PC）配合使用效果非常好，该塑料符合 UL94 V0 阻燃和可生物降解塑料标准，从而确保原型产品在恶劣的物理条件下经受住严格的防火安全和监管测试。

4. 为什么传统的注塑成型成本比较模型对小批量生产具有误导性？

由于大多数评估模型没有考虑到传统制造工艺30 天提前期所涉及的无形成本，也没有考虑到快速成型带来的巨大经济效益，特别是消除了重新改造模具和进行小批量试验所需的劳动力成本。

5. 对于交货周期短的医疗器械注塑成型，报价中应详细说明哪些标准？

快速医疗注塑成型项目的正确报价需要包含以下信息：所用原材料批次的可追溯性、模具材料的化学成分、所需的 DFM 工艺时间、从第一次试模测试到最终发货阶段 FQC 的每日时间表，以及洁净室环境下的二次包装合规成本。

6. 高速模具制造商如何控制 PEEK 组件的标准尺寸公差？

LS Manufacturing采用五轴数控加工，主轴刚性极高，并进行了特定的工艺调校。结合模具中的多通道保形热控制，我们能够轻松地将高温PEEK衬套零件的同轴度保持在±0.02mm的超高精度。

7. 在初始快速定制注塑成型设置之后，是否允许进行工程设计修改？

修改在所难免。利用快速铝模的物理特性优势（这使我们能够进行二次CNC微米级铣削），我们通常采用“金属安全”公差。这使我们能够在48小时内快速且经济地修改加强筋或壁厚。

8. 你们缩短注塑成型周期的策略是否包括无损检测报告？

毫无疑问。LS Manufacturing提供的任何产品的快速交付流程均包含免费的CMM（坐标测量机）几何尺寸报告、免费的符合RoHS标准的材料分析以及免费的NDT X射线检测图像，以确保产品内部不存在任何空隙。

概括

数字快速模具并非仅在特殊情况下才使用的廉价技术；它是一种高科技制造方法，突破了10天的生产周期限制，并显著降低了小批量生产的资本支出。凭借Alumec 89铝合金和五轴柔性加工技术，LS Manufacturing能够协助无人机和医疗保健企业进行模具更换，实现低至±0.015毫米的精度。如果您是一位需要在速度、成本和OEM质量之间权衡的管理者，那么数字快速注塑成型服务无疑是您的最佳选择。

不要因为模具制作周期过长而错失良机。需要在10天内获得高质量样品？请将您的3D CAD文件发送给我们，即可获得即时的DFM分析。从您上传数据到收到包含流动分析、浇口位置建议以及极具竞争力的快速注塑成型报价的方案，只需2小时。
