Инструменты для многоместного литья под давлением: решения для крупносерийного производства

Инструменты для многополостных литьевых форм — это важная основа для крупномасштабных отраслей промышленности, таких как производство медицинского оборудования и точной электроники, позволяющая решить проблемы с прибылью.

С их помощью вы можете снизить стоимость обработки одного изделия более чем вдвое и в то же время сократить время почти на треть, что является решением проблем, связанных с высокой стоимостью и медленной доставкой, которые возникают при использовании однокамерных форм.

Квалифицированные услуги по оснастке для литьевых форм гарантируют не только точность, но и стабильность массового производства. Таким образом, предприятия могут производить высокоточную и недорогую продукцию в больших масштабах.

Многоемкостная литьевая форма: краткий обзор основных ответов

<тело> <тр> <тр> <тр> <тр> <тр>

Профессиональная поддержка и комплексное технологическое обслуживание необходимы, если мы хотим использовать модель недорогого и высокоточного массового производства.

Далее мы раскроем технологические особенности и практические примеры, объединив основные сильные стороны LS Manufacturing. Тогда мы сможем предложить решения в области оснастки для литьевых форм, которые можно будет немедленно внедрить и помочь компаниям эффективно производить в массовых объемах.

Почему стоит доверять производству LS продукцию для многополостей для литья под давлением? Опыт крупносерийного производства

Если вы стремитесь производить миллионы изделий, ваш профессионализм в области оснастки для литьевых форм станет основным фактором, определяющим ваши мощности и прибыль.

Сотрудничая с LS Manufacturing, вы не просто получаете нашу техническую поддержку, но и превращаете ее в измеримую экономию средств и повышение эффективности , что принесет только вам пользу и будет соответствовать вашим основным потребностям в массовом производстве.

Многополая пресс-форма, которую вы предпочитаете, будет изготовлена под строгим контролем стандарта ISO 13485:2016 для пресс-форм для медицинских устройств, который дает вам гарантию соответствия и стабильности даже в прецизионных средах, тем самым устраняя любые опасения, связанные с рисками несоблюдения требований, которые могут повлиять на производство.

LS Manufacturing сотрудничает с более чем 500 клиентами по всему миру в сфере массового производства , помогая им сократить отходы материалов более чем на 15 % только за счет оптимизации конвейеров для материалов, снизить затраты на отдельные единицы на целых 38 %, а также контролировать количество отказов пресс-форм на миллион циклов до менее 0,1 % соответственно.

Благодаря этому мы помогли клиентам избежать производственных потерь. В дополнение к другим производителям, LS Manufacturing способна предоставить вам полный цикл обслуживания оснастки для литьевых форм, от первоначальной проверки DFM до планирования технического обслуживания после строительства, что может помочь вам снизить риск массового производства и дать вам дополнительное время и желание для управления пресс-формой.

Наша команда инженеров работает в отрасли более 20 лет, поэтому мы точно знаем, как решить основные проблемы многоместного литья под давлением, например, не все полости заполняются равномерно и срабатывает контроль температуры формы.

Каждая форма, которую мы создаем для вас, сертифицирована по стандарту IATF 16949:2016 для автомобильной промышленности, что делает ее идеальной для ваших производственных нужд премиум-класса.

Сотрудничая с LS Manufacturing, вы эффективно снижаете риски, связанные с массовым производством. Кроме того, вы можете быть уверены, что ваши инвестиции в пресс-формы приведут к увеличению производственных мощностей, что позволит вам оставаться впереди конкурентов.

<блок-цитата>

Сталкиваетесь ли вы с узкими местами в пресс-формах с одной полостью или вам требуются индивидуальные высокоточные решения с несколькими полостями, свяжитесь с нашими инженерами для бесплатной оценки DFM, чтобы точно определить, подходит ли ваш продукт для оснастки для литьевых форм с несколькими полостями, заранее обеспечивая преимущества массового производства.

Почему оснастка для многоместных литьевых форм является оптимальным решением для обеспечения недорогого массового производства?

С точки зрения удельной стоимости (ЦП) инструменты для многополостей для литьевых форм имеют гораздо больше преимуществ, особенно на этапе серийного производства.

Формы с одной полостью не могут распределять затраты на рабочую силу и оборудование и имеют низкий производственный поток, с другой стороны, формы с несколькими полостями могут производить несколько изделий одновременно, напрямую увеличивая производительность в несколько раз.

Сравнение экономической эффективности одногнездных и многогнездных форм

Ниже приведено сравнение окупаемости инвестиций (ROI) одно- и многоместных пресс-форм при годовом производстве 1 миллиона единиц. Данные ясно демонстрируют экономическое преимущество решения с несколькими полостями:

Основные проблемы	Ключевые решения	Основные преимущества	Применимые сценарии
Высокая стоимость и низкая эффективность одногнездных форм	инструменты для многополостных литьевых форм.	Стоимость единицы продукции снижена более чем на 50 %, эффективность выросла в несколько раз.	Отрасли с годовым объемом производства ≥ 100 000 штук.
Неравномерное заполнение нескольких полостей и недостаточная точность	Оптимизированная конструкция многоместной пресс-формы + технология горячеканальных каналов.	Допуск на полости в пределах ±0,005 мм, процент брака снижен более чем на 90 %.	Прецизионная электроника, медицинское оборудование.
Высокие затраты на обслуживание пресс-формы и короткий срок службы	Модульная конструкция + сталь высокой твердости.	Стабильность в течение миллиона циклов, затраты на обслуживание снижены на 20 %.	Массовые долгосрочные проекты массового производства.
Сложный выбор схемы и неясная рентабельность инвестиций	Матрица выбора пресс-формы с несколькими и одной полостями.	При точном соответствии потребностям рентабельность инвестиций увеличилась более чем на 30 %.	Различные предприятия массового производства.

<тело> <тр> <тр> <тр> <тр> <тр>

Дополнительная экономия средств при использовании многоместных форм

Оптимизация конструкции направляющих — один из способов сократить потери материала более чем на 15 %. Таким образом, клиенты, производящие около 1 миллиона единиц продукции в год, могут экономить почти 100 000 долларов США на материальных затратах каждый год и, таким образом, получать ценовое преимущество при торгах.

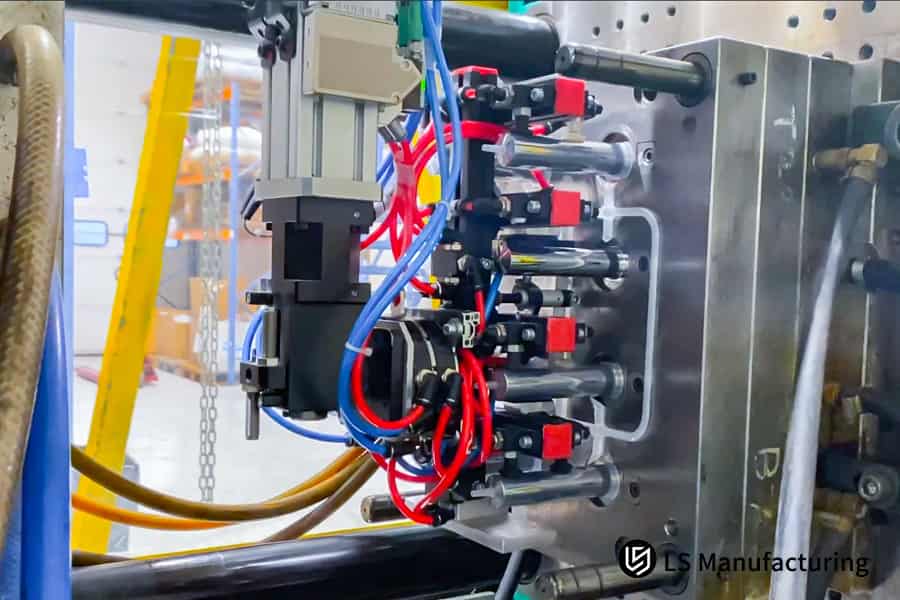

Рисунок 1:​ Крупный план сложного многополостного инструмента для литья под давлением с соединенными проводами в промышленных условиях.

Какие основные технические параметры определяют качество обработки в прецизионных пресс-формах?

Контроль точности на микронном уровне – это, собственно, и есть услуги по прецизионному оснащению пресс-форм.

Следующие четыре фундаментальных технических параметра не только напрямую влияют на качество обработки и стабильность массового производства многоместных форм, но также являютсяосновными причинами, по которым клиенты выбирают своих партнеров:

Подробное описание основных технических параметров

<ул>

Допуск на размеры полостей: Для достижения единообразия деталей и прецизионных элементов медицинских устройств разница допусков на размеры должна контролироваться не более 0,005 мм в многоместных формах.

Стандарт баланса давления: Для проведения испытаний использовались научные принципы литья под давлением, обеспечивающие поддержание разницы в давлении расплава между полостями на уровне менее 5 %, что помогает избежать неравномерного заполнения и усадки деталей.

Производительность стали пресс-формы: выбирается сталь S136 или H13 твердостью HRC 48-52, такая сталь наряду с процессом закалки может сохранять прочность и ударную вязкость формы даже после миллионов циклов, а срок службы формы составляет более 1 миллиона циклов.

Точность обрабатывающего оборудования: прецизионные станки с ЧПУ (точность позиционирования 0,002 мм) и электроэрозионные станки с зеркальной полировкой используются для обеспечения шероховатости поверхности полости Ra 0,02 мкм.

LS Manufacturing учитывает эти параметры в своих процессах. Каждая нестандартная оснастка для литья под давлением подвергается трем комплексным проверкам размеров, чтобы гарантировать соответствие требованиям заказчика.

Проще говоря, эти фундаментальные технические характеристики служат «гарантом точности» на протяжении всего курса массового производства.

Они работают вместе, контролируя погрешности формы до микронного уровня, чтобы каждое изделие, которое вы производите, основывалось на одных спецификациях и стандартах качества, тем самым устраняя расходы, связанные с браком и доработками из-за недостаточной точности.

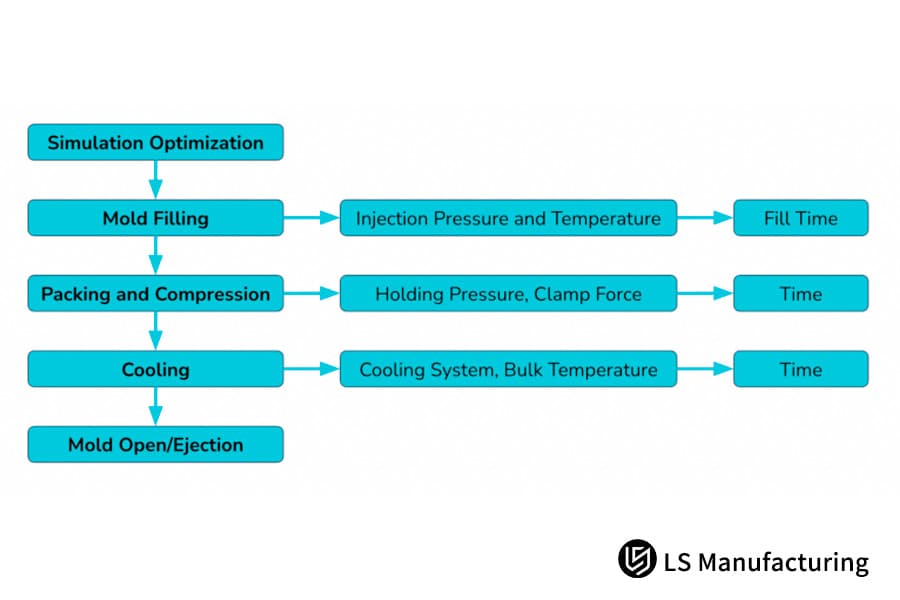

Рис. 2. Блок-схема с подробным описанием этапов процесса литья под давлением, от моделирования до выталкивания, для многоместных форм.

Как решить проблему неравномерного заполнения при литье под давлением с несколькими полостями с помощью научного проектирования многополой пресс-формы?

Неравномерное заполнение — основная причина, по которой многополость литья под давлением страдает от отклонений в размерах и коробления деталей. Научная конструкция многополой пресс-формы в сочетании с технологией горячеканальных систем может полностью решить эту проблему.

Преимущества горячеканальных систем

Горячеканальные системы предназначены для уменьшения потерь давления расплава и улучшения его равномерного распределения. При анализе текучести пресс-формы Moldflow мы сначала меняем размер и расположение литников так, чтобы все полости могли быть заполнены за одну и ту же миллисекунду, что приводит к однородности более 99,9%.

Другими словами, это похоже на предоставление каждой полости собственного «выделенного канала подачи материала», обеспечивающего равномерную и точную доставку расплава и предотвращающего такие проблемы, как неполное заполнение одних полостей или переполнение других. Это принципиально предотвращает отклонения размеров и коробление деталей, сокращая количество брака.

Оптимизация теплового баланса при проектировании многоместной пресс-формы

Компенсация теплового баланса — один из способов, которым мы занимаемся при проектировании пресс-форм с несколькими полостями. Изменяем параметры бегуна так, чтобы не было разницы в скорости наполнения. Согласно ASTM D3641-20, мы будем поддерживать процент брака ниже 0,1%.

<блок-цитата>

Если неравномерное заполнение является для вас проблемой при литье в несколько полостей, решением может стать научная конструкция многополой пресс-формы с помощью технологии горячих литников, она способна обеспечить высокоточное заполнение. Если вам по-прежнему сложно решить проблему заполнения нескольких полостей, обратитесь к нашим тематическим исследованиям для индивидуальных решений.

Как выбрать решение: многоместную пресс-форму или одноместную пресс-форму в условиях высокого производственного спроса?

Выбор многополой или однополой формы во многом зависит от объема производства, размера детали и бюджета. Ниже вы можете быстро определить, какой вариант подойдет вам лучше всего:

Основные факторы выбора решения

Основная проблема при выборе формы — как сбалансировать первоначальные затраты и конечную прибыль.

Необходимо учитывать три основных аспекта: годовой объем производства определяет необходимый уровень эффективности, размер детали определяет максимальное количество полостей, а деньги будут ограничивать сумму первоначальных инвестиций. Только сочетание всех этих факторов может дать наилучшее решение.

Рекомендации по выбору пресс-форм для различных сценариев объема производства

Тип пресс-формы	Первоначальные инвестиции (доллары США)	Время цикла (секунды)	Стоимость материала за единицу (доллары США)	Годовые затраты на рабочую силу (доллары США)	Общая годовая стоимость (доллары США)	Стоимость единицы продукции (доллары США)
Одногнездная пресс-форма	15 000	25	0,8	80 000	165 000	1,65
Форма с 8 полостями	45 000	30	0,72	40 000	117 000	0,77
Форма с 16 полостями	70 000	35	0,68	30 000	108 000	0,54
Форма с 32 полостями	120 000	40	0,65	25 000	110 000	0,45

<тело> <тр> <тр> <тр> <тр> <тр>

At first glance, the price difference between multi-cavity molds used for the automotive industry and other mass consumer goods is a whopping 60% - 200% higher than that of single-cavity molds.

However, the point where the cost per unit starts to favor multi-cavity molds is when the annual production surpasses 100,000 units, leading to considerable long-term cost savings.

So, making the decision between multi-cavity vs single-cavity mold is largely dependent on accurately matching it to the production volume and the size of the parts in order to achieve the highest level of profitability.

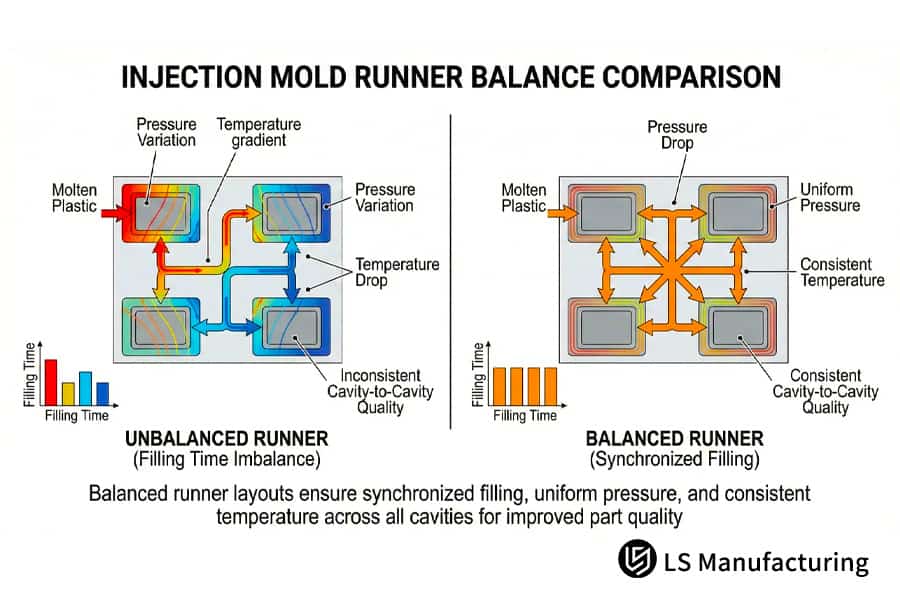

Figure 3:​ An infographic comparing unbalanced and balanced runner system layouts in multi-cavity injection molds.

How Can Professional Injection Mold Services Ensure The Stability Of Molds After Millions Of Cycles?

The durability of a mold after several million cycles is the primary factor that affects the uninterrupted production and the cost of operation. Expert injection mold tooling professionals can ensure the stability of a mold all the way through the process, thus preventing downtime profits.

Improving Mold Motion System Stability

When doing full lifecycle management of custom injection mold tooling, we mainly focus on two things:

<ул>

The slide and the ejection system use self-lubricating designs with wear-resistant coatings to guarantee that they will not get stuck even after millions of cycles.

An optimized cooling circuit, together with beryllium copper inserts, increases cooling efficiency by 20%, thus helping to avoid mold overheating.

Enhancing Mold Cooling System Performance

The results of our internal experiments indicate that molds under our control still demonstrate an extremely low dimensional deviation of 0.008mm even after their undergoing millions of cycles, their lifespans are more than 1.2 million cycles, and this greatly lowers their maintenance costs and enables customers to be very certain when they delegate long-term mass production tasks to the molds.

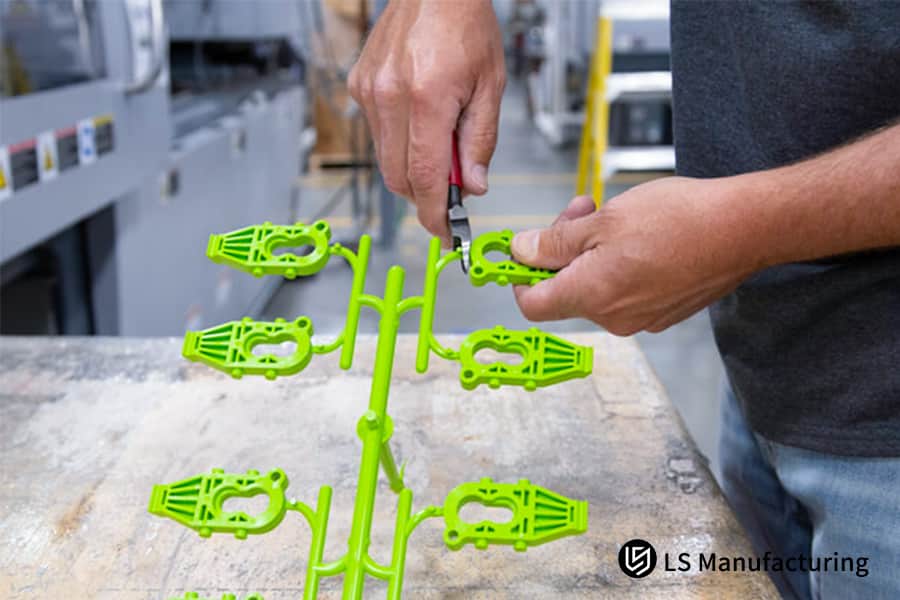

Figure 4:​ A worker trims green plastic parts on a workbench in a factory, related to post-molding or mold maintenance.

How To Achieve The Highest Precision Cavity Consistency In The Process Of Customizing Multi Cavity Molds?

Cavity consistency lies at the heart of multi-cavity molds and is a main technical challenge for the custom injection mold tooling industry. As the number of cavities increases, it becomes exceedingly difficult to control consistency, and this is one of the main ways to judge the professional level of the manufacturer.

Complete Control over Cavity Machining Accuracy

Our precision mold tooling service implements full-process control from start to finish to achieve high-precision consistency:

<ул>

Real-time control of machining accuracy is performed through CMM online monitoring.

The deviation of cavity size is controlled to be 0.003mm.

We use a cluster machining mode to prevent positioning deviations resulting from multiple machining operations, and thus, for molds with 32 cavities and more, cavity consistency of over 99.9% is obtained.

Venting Solution for Multi-Cavity Molds

We accurately design the size and position of the exhaust groove, effectively solving the problem of multi cavity exhaust, avoiding the generation of bubbles during melt filling, further ensuring the accuracy and appearance quality of the parts, and adapting to various precision and multi cavity mass production needs.

How To Effectively Reduce Maintenance Costs In Complex Multi Cavity Mold Structure Design?

Complex multi-cavity molds are often neglected in terms of maintenance costs. A technical multi-cavity mold design can not only cut down maintenance costs at the source but also lighten the operational burden.

Maintenance Benefits of Modular Cavity Design

Our injection mold tooling systems are based on modular cavity design. When individual cavities get damaged, they can be replaced one by one, thus there is no need for an entire mold scrapping. You also save replacement costs and maintenance time, plus you avoid losses due to production line downtime.

Wear Parts Design for Longer Time between Replacements

Guidance systems are one of the main things that we improve. The use of high-precision guide pillars and guide sleeves is a good way to minimize wear during mold operation.

Highly hardened and wear-resistant materials are employed for the wear-prone areas to extend the life of the wear components and reduce the frequency of their replacements.

<блок-цитата>

This multi-cavity mold design concept based on science not only significantly cuts down later maintenance costs but also reduces the running burden. If you want to learn more about design techniques that can help reduce mold maintenance costs, get our in-depth white paper with comprehensive solutions.

Why Is LS Manufacturing The Preferred Partner For Global High-Yield Injection Molding Projects?

Injection molding projects with huge volume requirements globally are setting increasingly high standards in terms of mold precision, output, and reliability.

LS Manufacturing has become the number one choice leading preference due to its all round capabilities. Their ability to totally serve customer needs results in getting the best value from injection mold tooling services.

Main Equipment and Technology Power Support

We have three major advantages:

<ул>

We are equipped with fully electric injection molding machines and five axis CNC machines, which are capable of making large molds with 64 cavities or more.

Our main engineers have more than 20 years of experience which is one of the reasons that they can quite quickly find solutions to complex problems and also are able to design custom multi-cavity injection mold tooling solutions.

We can arrange global logistics and export customization services to fit overseas production requirements.

Complete Service and Worldwide Delivery Assurance

We offer comprehensive injection mold tooling solutions. Our company has obtained IATF 16949 and ISO 13485 certificates and at the same time over 500 companies worldwide have recognized us as a dependable partner for large scale injection molding projects.

Our machinery, techniques, and full-service support can serve the needs of large scale injection molding projects entirely. Should you be in search of a trustworthy partner for mass production, our engineers are at your disposal for a separate project suitability evaluation.

Case: LS Manufacturing Customizes 32 Cavity Precision Sensor Housing Mold For Automotive Giant

For volume manufacturing, the precision and efficiency of multi-cavity molds are key factors that determine a client's market competitiveness.

This case study illustrates with visuals how we assist clients in addressing their mass production issues and creating value through professional multi-cavity mold design and precision mold tooling services.

Client Challenges

The client was a global Tier 1 automotive supplier who using 16-cavity molds to manufacture precision sensor housings, encountered two main problems:

<ул>

8% of the parts featured pin diameter tolerances that were out of specification, leading to losses each month of almost $50,000.

Furthermore, a cycle time of 28 seconds was not enough to satisfy the monthly delivery target of 2.5 million units, thus resulting in a risk of default.

LS Manufacturing Solution

After the client made the request, the engineering team at our company carried out a full Design for Manufacturing (DFM) evaluation first. Considering the features of the client's product, we changed the design of the multi-cavity mold and converted it to a 32-cavity mold. The main solutions are:

<ул>

Using a runner system with thermal balance compensation, and an optimal gate size finding through Moldflow analysis have been done to ensure that the pressure difference is less than 5% in the 32 cavities.

Five axis CNC machining facilities have been used to achieve a geometric variation of 0.003mm in the 32 cavities, which is much better than the client's requirement of 0.005mm.

A precision mold tooling service-level mirror polishing technique has been used to raise the surface accuracy and appearance quality of the parts.

A beryllium copper insert has been included in the mold which upgraded cooling efficiency by 20% and shortened the cycle time.

Results and Value

Once the mold started production, the outcome was impressive:

<ул>

Cycle time was cut in half from 28 seconds to 15 seconds.

Daily production raised dramatically from 30,800 pieces to 57,600 pieces, easily fulfilling monthly delivery requirement of 2.5 million pieces.

Scrap rate was reduced from 8% to 0.05%, the customer saving over $48,000 in scrap losses monthly.

Price per piece was lowered by 38% from $1.20 to $0.74, this way the customer was able to save around $580,000 annually.

The delivery was done three weeks ahead of schedule which helped the customer to avoid the risks of default and at the same time strengthen their standing in the automotive supply chain.

<блок-цитата>

This case fully demonstrates our delivery capabilities as a top custom injection mold tooling manufacturer. Whether you are facing issues such as uneven filling, tight delivery, or high costs, we can provide customized solutions.If you have similar mass production challenges, please contact us to obtain the complete case study white paper and refer to the adapted solutions.

FAQs

Q1: What is the approximate extra cost of multi-cavity molds compared to single-cavity molds for initial investment?

Usually the initial cost quoted for multi-cavity molds is 60% to 200% higher than the cost of single cavity solutions, depending on how many cavities there are and the level of precision required. However, it can slash the cost per piece by more than 50%, thus being more cost effective in the long run of mass production.

Q2: What techniques do you apply to large molds with more than 64 cavities to ensure balanced filling?

To accomplish this, we rely on expert multi-cavity mold design and Moldflow simulation. We can make minor changes to gate sizes and runner arrangements based on the results of dynamic pressure distribution analysis to ensure that the pressure difference of the melt in each cavity is less than 5%, resulting in a uniform fill.

Q3: Among mold steels, which one ensures the longest lifespan and the best price performance ratio for a high volume production line?

It would be best to go for steel S136 or H13 with a hardness of HRC 48-52 for a million cycles life. The main features of this steel are the wear resistance, stability of the dimensions, and the final result of reducing the maintenance costs, which altogether make it a very cost effective product.

Q4: How long does it usually take to receive a custom multi-cavity mold from LS Manufacturing?

Under normal circumstances, we will ship standard high precision multi-cavity molds within 6-10 weeks. When necessary, we can expedite production through 24/7 automated manufacturing lines allowing the shortest turnaround time of 4 weeks.

Q5: How do I know if a multi-cavity mold is the right solution for my part?

Generally, an annual volume more than 100,000 units and part dimensions smaller than 150mm will justify the use of multi-cavity molds as an effective way to increase productivity and lower unit cost. Feel free to contact us, we can do the compatibility check free of charge.

Q6: Will your Injection Mold Tooling service be accompanied by a complimentary DFM evaluation?

Indeed, apart from the price quotation instructions, customers receive a comprehensive DFM report that includes a professional review of the crucial design aspects recommended for mass production including draft angle and wall thickness uniformity.

Q7: Would production halt if one cavity of the mold is broken?

Not at all, thanks to the modular cavity architecture, it's possible either to seal the defective cavity independently or replace the insert rapidly even without scrapping the entire mold thus production won't be stopped due to one isolated problem which also helps minimizing losses.

Q8: Does LS Manufacturing support direct export of molds to overseas factories?

We have flexible delivery models worldwide. We can customize export molds according to international standards. Besides that, we have fully equipped manufacturing factories which ensure clients' overseas production needs can be met.

Summary

Opting for a highly productive multi-cavity injection mold tooling system is a major factor for firms to get over the hurdles of mass production, facilitate their growth on a large scale, considerably shorten production cycles, decrease costs, and enhance the yield of parts.

LS Manufacturing focuses on customer revenue and clears production barriers for customers through precise multi cavity mold design, strict processing control, and full lifecycle injection mold tooling solutions, transforming mold investment into production capacity advantages.

Request now a professional price and DFM check! Don't let old mold technology be the reason for delayed delivery.

No matter if you require a mass production partner or a customized injection mold tooling solution, our experienced team will be happy to help you. Send us your 3D files to get a tiered price and DFM optimization report in 24 hours.
