In questo articolo esamineremo i principali standard tecnici e gli aspetti specifici del processo da tenere in considerazione nella ricerca di un partner per la stampatura di Kovar e Invar.

Servizio di stampaggio di precisione dei metalli: panoramica su tecnologia e valore

Punti chiave

• Sostituzione del processo: la stampatura di precisione utilizza il materiale in modo più efficiente e produce meno scarti rispetto alla lavorazione CNC dell'85%. Ciò significa che è il metodo più adatto per la produzione di grandi quantità di pezzi a basso coefficiente di dilatazione termica (CTE).
• Controllo del nucleo: per evitare crepe da stampaggio, il gioco di tranciatura non deve superare il 5%~8% dello spessore del materiale, oltre all'utilizzo di matrici con rivestimento DLC.
• Ripristino delle prestazioni: solo la ricottura sottovuoto a 950℃ successiva alla stampatura può ripristinare le proprietà originali del Kovar/Invar, ovvero basso coefficiente di dilatazione termica e non magnetismo.
• Scelta definitiva: grazie alla certificazione IATF 16949 e a un processo completamente a ciclo chiuso , LS Manufacturing è il partner ideale per richieste di grandi volumi e per chi desidera ottenere elevati rendimenti.

Perché scegliere LS Manufacturing per componenti stampati personalizzati a basso coefficiente di dilatazione termica (CTE)?

Da oltre vent'anni, LS Manufacturing si occupa della stampatura di leghe complesse a bassa espansione. È uno dei pochi produttori al mondo in grado di offrire un servizio completo, dalla progettazione DFM (Design for Manufacturing) alla ricottura sottovuoto . Operiamo sempre nel rispetto delle rigide linee guida del sistema di gestione della qualità IATF 16949 per l'industria automobilistica e la tracciabilità digitale è parte integrante della nostra produzione in ogni fase.

Grazie al nostro coinvolgimento diretto nel progetto di involucri per microonde aerospaziali, abbiamo constatato che i componenti in Kovar prodotti da un impianto di stampaggio medio presentano un tasso di difettosità del 22% dopo 100 cicli termici , il che indica che questi componenti si deformano e si incrinano facilmente. Al contrario, i nostri prodotti in Kovar non hanno mostrato alcun difetto nemmeno dopo 500 cicli. Ciò è dovuto alla nostra esclusiva tecnologia di controllo delle tensioni residue, combinata con il nostro sistema di gestione delle tolleranze dell'intero ciclo di vita, che può essere adattato anche a variazioni di temperatura estreme, e possiamo spiegare questa geometria.

Le proprietà dei materiali sono perfettamente in linea con le specifiche di progettazione, poiché tutti i prodotti sono conformi allo standard ASTM B753 per le leghe a bassa espansione. Oltre a fornire esclusivamente componenti privi di difetti, offriamo soluzioni ingegneristiche complete che aiutano i clienti a progettare componenti migliori e a ridurre i costi iniziali .

Contatta subito il nostro team di ingegneri per ricevere una valutazione di fattibilità DFM gratuita per componenti a basso coefficiente di dilatazione termica (CTE) e per mitigare in modo proattivo i rischi della produzione di massa.

Perché il controllo del gioco è fondamentale per un servizio di stampaggio di precisione dei metalli per leghe di Kovar?

Il controllo del gioco di punzonatura è fondamentale per il servizio di stampaggio di precisione della lega Kovar. Per prevenire la formazione di microfratture e bave pronunciate sul bordo di stampaggio, LS Manufacturing controlla rigorosamente il gioco di punzonatura, mantenendolo tra il 5% e l'8% dello spessore del materiale . In combinazione con lo stampaggio a tranciatura ad alta velocità, questo garantisce che la percentuale di bande lucide nella sezione trasversale superi il 60%, eliminando di fatto i costi di rifinitura successiva.

Effetto di diverse distanze di tranciatura sulla qualità della stampa del kovar

Abbiamo condotto una serie di esperimenti comparativi per misurare la variazione nella qualità di stampaggio derivante dall'utilizzo di diverse distanze tra i blocchi di stampaggio. I dati dettagliati sono riportati di seguito:

Confronto della qualità della sezione di stampaggio Kovar con diverso spazio di tranciatura

Tecnologia di controllo del gap di LS Manufacturing

Il punto di forza del servizio di stampaggio professionale Kovar risiede nella precisione nel controllo del gioco di tranciatura e nell'affidabilità del processo di stampaggio, che rappresenta anche il principale fattore di differenziazione rispetto al normale stampaggio dei metalli . Basiamo ogni dettaglio della nostra produzione su consolidati standard di fabbricazione per lo stampaggio di precisione . Per poter eseguire uno stampaggio stabile a gioco ridotto, abbiamo implementato le seguenti fasi principali:

1. Dispone di una pressa per stampaggio a stampo chiuso ad elevata rigidità, in modo che la deformazione del corpo macchina durante lo stampaggio sia inferiore a 0,001 mm.
2. Utilizzo di una matrice di guida con cuscinetti a sfera di precisione per mantenere l'errore di gioco della matrice entro 0,002 mm.
3. Eseguire la calibrazione del gioco dello stampo ogni 100.000 cicli di stampaggio per mantenere la stabilità a lungo termine.

In breve, il gioco di tranciatura è analogo al gioco della lama di una forbice. Se il gioco è eccessivo, i bordi risulteranno ruvidi; se è insufficiente, si verificheranno scheggiature. Il gioco del 5%-8% che abbiamo individuato rappresenta la proporzione ideale per la tranciatura del Kovar. Il corretto adattamento del gioco è, infatti, la condizione principale per la riuscita della tranciatura della lega , che è uno dei metodi più efficaci per prevenire difetti strutturali dei pezzi.

Il nostro servizio di stampaggio di precisione dei metalli, eseguito regolarmente, elimina la possibilità di crepe e deformazioni degli alberi in lega Kovar fin dall'inizio del processo produttivo ed è in grado di soddisfare le esigenze di produzione in serie di componenti per imballaggi ad alta precisione . I componenti stampati a basso coefficiente di dilatazione termica (CTE), prodotti con un controllo accurato del gioco, resistono a cicli termici di varia intensità per lungo tempo, senza guasti quali disallineamenti del percorso ottico o distacco dello strato di saldatura .

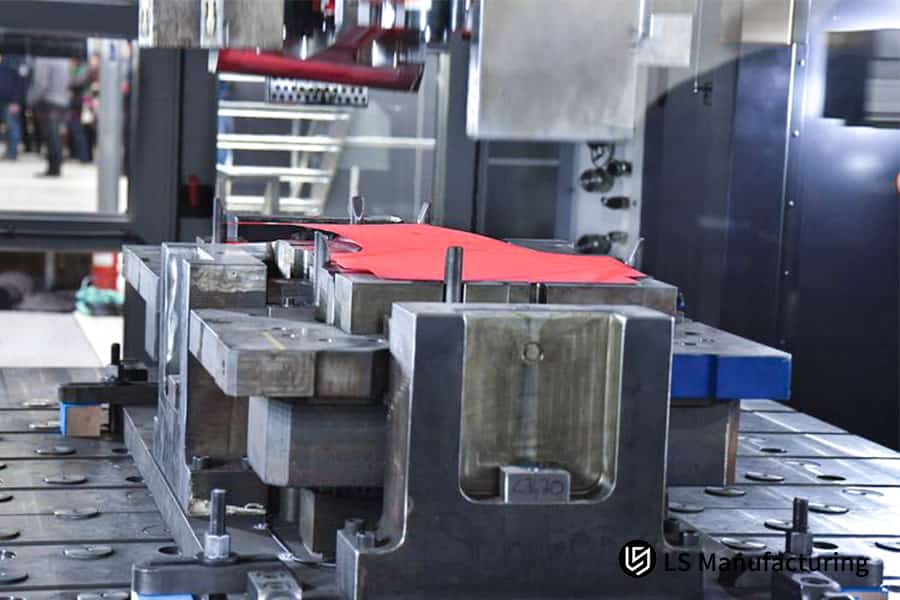

Figura 1: Una lamiera rossa su un grande stampo industriale, predisposto per la stampatura di precisione.

In che modo la stampa di precisione Invar può eliminare la disomogeneità termica nel confezionamento laser?

La stampatura di precisione personalizzata dell'Invar è la soluzione ideale per eliminare completamente la disomogeneità delle sollecitazioni termiche nell'incapsulamento dei diodi laser, controllando il coefficiente di dilatazione termica dei componenti entro 1,2×10⁻⁶/K durante la variazione di temperatura da -60℃ a +100℃. Questa tecnologia si basa sul rigoroso controllo della distorsione reticolare del materiale da parte di LS Manufacturing.

Confronto dei coefficienti di dilatazione termica (TEC) di vari materiali

La causa principale della fessurazione dello strato di saldatura nell'incapsulamento dei diodi laser è la differenza di dilatazione termica tra i diversi materiali. I dati comparativi dettagliati sono i seguenti:

Confronto dei coefficienti di dilatazione termica dei materiali di imballaggio comunemente utilizzati (da -55 °C a +125 °C)

Tecnologia di stampaggio a passaggi multipli

La deformazione dovuta allo stampaggio può influenzare la struttura reticolare austenitica dell'Invar, provocando un aumento del coefficiente di dilatazione termica (CTE). L'iterazione scientifica del processo è fondamentale per garantire l'affidabilità dello stampaggio personalizzato di leghe a bassa espansione. Controlliamo la distorsione reticolare in questo modo:

• Dividere la velocità di deformazione totale in 3-5 passaggi , mantenendo la velocità di deformazione di ciascun passaggio entro il 15%.
• Eseguire una ricottura intermedia tra ogni due passaggi per eliminare l'incrudimento.
• Limitare rigorosamente la velocità di deformazione finale al di sotto del 25% per preservare l'integrità del reticolo cristallino.

Un processo standardizzato per la produzione di leghe a bassa espansione è il mezzo più importante per garantire una produzione di massa stabile e precisa di componenti in Invar.

Scarica il nostro "White Paper sulla soluzione per lo stress termico nell'incapsulamento dei diodi laser" per saperne di più sui dettagli tecnici della stampatura dell'Invar.

Quali utensili prevengono l'usura nel servizio di stampaggio di alta precisione del Kovar?

Uno dei modi migliori per prolungare la durata degli stampi utilizzati per la tranciatura di alta precisione del Kovar è quello di impiegare stampi realizzati in carburo di tungsteno ultra-duro o in acciaio rapido Vanadis 4 , ulteriormente rinforzati con un rivestimento in TiAlN a livello nanometrico. Questo non solo aumenta il numero di cicli di usura dello stampo a oltre 500.000, ma mantiene anche la consistenza dimensionale del pezzo.

Problemi intrinseci dei materiali tradizionali per gli stampi

Sia il Kovar che l'Invar sono materiali altamente viscosi e si induriscono molto rapidamente. Utilizzando gli stampi convenzionali, non è possibile ottenere una finitura stabile per la stampatura di leghe metalliche dure. I materiali per stampi convenzionali presentano numerosi difetti:

1. Matrici Cr12MoV: soggette a forte usura adesiva, la durata utile è inferiore a 5000 pezzi .
2. Matrici SKD11: Presentano instabilità termica e le loro dimensioni variano dopo successive operazioni di stampaggio.
3. Acciaio rapido comune: la sua durezza non è sufficiente e i punzoni si scheggiano facilmente.

La maggior parte degli impianti di stampaggio comuni disponibili sul mercato non è in grado di stampare professionalmente componenti in Kovar e Invar con gli stampi necessari . Non dispongono del supporto hardware professionale per la produzione di stampaggio di alta qualità di leghe speciali.

La soluzione per materiali di stampaggio di LS Manufacturing

Abbiamo progettato un sistema di stampi dedicato per la tranciatura del Kovar, studiato appositamente per la micro-tranciatura di alta precisione di leghe a basso coefficiente di dilatazione termica (CTE):

• Il punzone utilizza carburo cementato a grana ultrafine HRA 90-92, estremamente duro, con una resistenza all'usura 20 volte superiore a quella dell'acciaio normale.
• La sua superficie è ricoperta da un rivestimento DLC simile al diamante, spesso 3 μm, depositato mediante tecnica PVD; grazie a ciò, il coefficiente di attrito è inferiore a 0,15.
• Lo stampo è progettato con caratteristiche di suddivisione, in modo che la sostituzione delle parti più soggette a usura avvenga separatamente, riducendo così i costi di manutenzione.

Il nostro servizio di stampaggio Kovar si basa innanzitutto su questa soluzione di stampi dedicata , che consente al servizio di realizzare componenti di altissima precisione, in grado di soddisfare i requisiti di una produzione di massa di lunga durata.

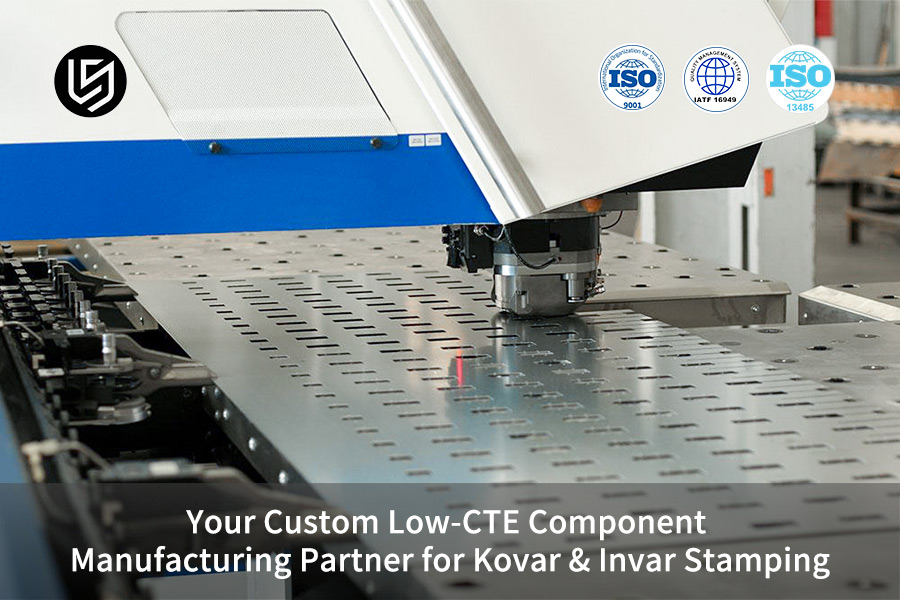

Figura 2: Una grande pressa industriale in uno stabilimento, predisposta per la lavorazione di componenti in Kovar.

Perché la stampatura di componenti in Kovar e Invar deve includere un processo di ricottura sottovuoto post-stampaggio?

La stampatura di componenti in Kovar e Invar richiede una ricottura sottovuoto post-stampaggio per ripristinare il basso coefficiente di dilatazione termica (CTE) dei pezzi e per eliminare il magnetismo . LS Manufacturing esegue una rigorosa ricottura sottovuoto a 950°C in atmosfera di idrogeno per eliminare completamente le tensioni interne derivanti dallo stampaggio.

Svantaggi della stampatura sulle proprietà del materiale

Ogni componente stampato in Kovar e Invar subisce una deformazione plastica durante il processo di stampaggio, con conseguente degrado delle proprietà del materiale. La dispersione incontrollata della deformazione compromette la stabilità del componente stampato e altera le prestazioni del prodotto finito . Per questo motivo, la ricottura rappresenta la soluzione. I componenti stampati ma non ricotti presentano una perdita delle seguenti proprietà:

1. Le tensioni residue superano i 500 MPa, rendendo i componenti suscettibili a deformazioni permanenti.
2. Il coefficiente di dilatazione termica (CTE) aumenta effettivamente fino a oltre 8×10⁻⁶/K, con conseguente perdita delle proprietà di bassa espansione.
3. Le superfici presentano un leggero magnetismo che può influire sul funzionamento dei dispositivi a semiconduttore e a microonde.

La ricottura sottovuoto è una delle fasi obbligatorie nei processi standardizzati di stampaggio di precisione dell'Invar per prevenire la rottura del materiale.

Parametri di processo della ricottura sottovuoto di LS Manufacturing

Disporre di un sistema completo di trattamento termico è il criterio fondamentale che distingue un produttore professionale di leghe a bassa espansione da un semplice impianto di stampaggio . Il nostro eccellente processo di trattamento termico garantisce la conformità delle lavorazioni di stampaggio personalizzate anche nella produzione di massa. Eseguiamo un processo di ricottura di precisione a temperatura controllata, brevettato e caratterizzato dai seguenti parametri:

1. Il livello di vuoto deve essere mantenuto al di sotto di 0,001 Pa, oppure l'atmosfera deve essere costituita da idrogeno gassoso ad elevata purezza.
2. Velocità di riscaldamento di 10℃/min fino a 950℃ (Invar) o 1050℃ (Kovar).
3. Dopo 1 ora alla temperatura target, il campione deve essere raffreddato lentamente di 2℃/min.

In breve, la stampatura consiste nel "torcere" il metallo, mentre la ricottura lo "allenta" riportandolo quasi allo stesso stato precedente alla stampatura, momento in cui riacquista le sue eccellenti proprietà originali.

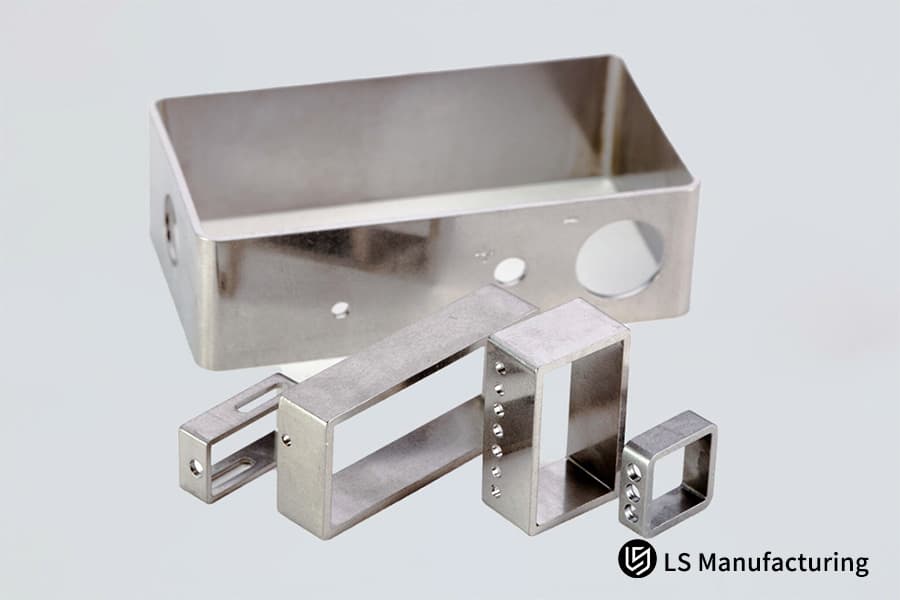

Figura 3: Componenti in Kovar con finitura opaca, risultato di una ricottura post-stampaggio, disposti su una superficie chiara.

Come fa LS Manufacturing a raggiungere una precisione di ±0,01 mm per i componenti stampati a basso coefficiente di dilatazione termica (CTE)?

LS Manufacturing si affida a un sistema di controllo dinamico SPC a circuito chiuso, a un sistema di ispezione CMM a temperatura costante di +20℃ e a stampi progressivi multistazione ad alta precisione, talmente precisi da garantire tolleranze dimensionali di componenti stampati complessi a basso coefficiente di dilatazione termica entro 0,01 mm durante la produzione di massa ininterrotta.

Tecnologia di compensazione digitale del ritorno elastico

Per produrre su larga scala componenti stampati a basso coefficiente di dilatazione termica (CTE) e ad alta precisione, il problema fondamentale da superare è il ritorno elastico dovuto alla deviazione dimensionale causata dal processo di stampaggio. Solo per ottenere composizioni di stampaggio di alta gamma e componenti complessi, la progettazione accurata delle compensazioni risulta stabile e di successo. Di seguito presentiamo le soluzioni che proponiamo a questo proposito:

• Esecuzione di un'analisi DFM completamente digitale per simulare la curva di ritorno elastico del Kovar.
• Nella progettazione degli stampi vengono aggiunti angoli di compensazione a livello di micron , raggiungendo una precisione di 0,001 mm .
• Lo stampo viene ulteriormente perfezionato sulla base dei dati di misurazione effettivi ottenuti dopo la prima prova di stampaggio.

Questo sistema di controllo digitale completo per la formatura è l'unico necessario come processo fondamentale per il servizio di stampaggio di metalli ad alta precisione.

Sistema di monitoraggio della qualità end-to-end

Abbiamo creato un meccanismo di controllo qualità rigoroso, articolato su tre livelli. Il controllo qualità più severo viene effettuato in ogni fase del processo produttivo dei componenti stampati in lega speciale :

• Misurazione CCD ottica online con ingrandimento 200x , rilevamento in tempo reale al 100% delle dimensioni critiche.
• Da ogni lotto vengono selezionati casualmente cinque pezzi per l'ispezione dimensionale completa mediante macchina di misura a coordinate esagonale (CMM).
• Con ogni spedizione viene fornito un rapporto di controllo statistico di processo (SPC) con Cpk 1,33.

Grazie all'implementazione di rigorosi criteri di controllo qualità end-to-end, ci siamo affermati come partner affidabili e degni di fiducia nel settore dello stampaggio, capaci al contempo di soddisfare i requisiti di produzione in serie di componenti di alta precisione .

Carica i tuoi disegni STEP 3D e ti forniremo un'analisi di fattibilità accurata delle tolleranze e un preventivo personalizzato entro 24 ore.

Figura 4: Una mano guantata maneggia con cura un componente su una macchina metallica durante un'operazione di stampaggio di precisione.

Quale lubrificante previene la deformazione nel servizio di stampaggio Kovar?

L'utilizzo di un olio per stampaggio completamente sintetico ad alta viscosità, ricco di additivi per pressioni estreme (EP), e di un sistema di lubrificazione a microvolume (MQL) rappresenta la soluzione tecnica definitiva per eliminare graffi superficiali e deformazioni di trazione localizzate durante il servizio di stampaggio Kovar di grosso spessore.

Problemi con i metodi di lubrificazione tradizionali

Le soluzioni di lubrificazione tradizionali sono completamente incompatibili con i requisiti di processo della stampatura di lamiere spesse di Kovar e possono facilmente causare difetti nei pezzi. I pezzi stampati di lamiere spesse, se non lubrificati o lubrificati in modo inadeguato, presentano superfici danneggiate . Quando lo spessore del Kovar supera 1,5 mm, la lubrificazione convenzionale mostra numerosi limiti.

1. Pellicola oleosa in emulsione debole e facilmente frangibile, che provoca un contatto diretto metallo-metallo.
2. Lubrificazione non uniforme , che porta a temperature elevate localizzate e graffi superficiali.
3. Residui oleosi ostinati, difficili da rimuovere, che in seguito possono compromettere i processi di saldatura e galvanizzazione .

Questo è il punto chiave che spiega perché i servizi di stampaggio di alta precisione del Kovar richiedono strategie di lubrificazione personalizzate.

Soluzioni di lubrificazione personalizzate per LS Manufacturing

Abbiamo adottato un processo differente per la creazione di strategie di lubrificazione adatte a diversi spessori e difficoltà di formatura . L'ottimizzazione della lubrificazione tramite un approccio mirato porta al miglioramento della superficie dei pezzi stampati di grosso spessore :

1. Spessore < 1 mm: con lubrificazione a nebulizzazione è possibile utilizzare olio per stampaggio completamente sintetico a bassa viscosità.
2. Spessore 1-3 mm: si raccomanda l'uso di un lubrificante clorurato per pressioni estreme con una viscosità di 150 mm/s a 40℃ .
3. Spessore > 3 mm: la tecnica di lubrificazione composita di pre-rivestimento con film d'olio + micro-spruzzatura è in grado di raggiungere una rugosità superficiale Ra < 0,4 μm .

Il sistema di lubrificazione personalizzato che abbiamo progettato è stato studiato appositamente per risolvere il problema dei danni superficiali durante lo stampaggio dei componenti in Kovar e Invar, garantendo la precisione della superficie e la tenuta all'aria dei pezzi.

Come valutare i costi di scala per un progetto di stampaggio di precisione dell'Invar?

Per misurare il costo della produzione di massa per lo stampaggio di precisione dell'Invar, è utile trovare un buon compromesso tra l' elevato investimento iniziale in stampi progressivi e il costo di lavorazione per pezzo . In genere, se il quantitativo minimo d'ordine (MOQ) è fissato a 5000 pezzi o più, lo stampaggio può ridurre il costo totale dal 50% al 70% rispetto alla collaudata lavorazione CNC.

Confronto della struttura dei costi di diverse tecnologie di elaborazione

Abbiamo elaborato un semplice modello di contabilità dei costi multilivello. Una scelta oculata a livello di processo può contribuire in modo significativo a controllare il costo complessivo di un lavoro di stampaggio.

Di seguito sono riportati i dati specifici per il confronto: (Unità: USD)

La tecnologia professionale di stampaggio di precisione dell'Invar può offrire notevoli vantaggi in termini di costi ed efficienza se utilizzata per la produzione di grandi volumi rispetto ai metodi di lavorazione tradizionali.

L'approccio di LS Manufacturing all'ottimizzazione dei costi

Lavoriamo a stretto contatto con i clienti per garantire che ogni centesimo investito si traduca nel massimo rendimento. La pianificazione scientifica dei costi è uno strumento per incrementare il margine di profitto dei progetti di stampaggio in serie .

• Fornire soluzioni dettagliate di riduzione dei costi DFM (Design for Manufacturing), che in genere comportano una riduzione del 15% dei costi dei componenti .
• Fornire consulenza sulle strategie di investimento più appropriate per la prevenzione degli stampi, basandosi sulle proiezioni del ciclo di vita dei clienti.
• Offrire piani di pagamento rateali per la rimozione degli stampi che possano contribuire ad alleggerire l'onere del capitale iniziale.

Se cercate la produzione in serie di componenti realizzati con leghe a bassa espansione, i servizi di stampaggio dei metalli ad alte prestazioni e alta precisione rappresentano la scelta ideale. Grazie a soluzioni sofisticate di ottimizzazione dei costi e a processi a ciclo chiuso, siamo un partner affidabile per servizi di stampaggio di alta qualità, in grado di garantire una produzione di massa economicamente vantaggiosa.

Come si seleziona un partner per la produzione di leghe a bassa espansione per la stampatura progressiva personalizzata di Kovar e Invar?

Nella scelta di un produttore di leghe a bassa espansione affidabile e competente, non basta un singolo fornitore, ma è necessaria un'attenta verifica di tre criteri principali: il gioco dinamico dello stampo deve essere controllato stabilmente entro 0,002 mm, il produttore deve disporre di un forno di ricottura sottovuoto in idrogeno a 1050 °C in loco e deve essere in grado di fornire report sui dati di qualità SPC in loco con Cpk1.33.

Tipiche carenze di capacità dei normali laboratori di stampaggio

In genere, la maggior parte delle officine di stampaggio tradizionali non è in grado di lavorare leghe a bassa espansione . La mancanza di esperienza specifica nel processo si traduce in una produzione scadente di stampaggi di metalli speciali.

1. Utilizzando i parametri di stampaggio dell'acciaio inossidabile , il gioco di stampaggio è eccessivo , causando la formazione di crepe sui bordi.
2. A causa dell'indisponibilità di impianti di ricottura sottovuoto, i produttori sono costretti ad affidarsi a terzi , il che comporta un'ulteriore perdita di controllo sulla qualità.
3. L'assenza di strumenti di misurazione di alta precisione rende un incubo mantenere la coerenza delle dimensioni.

Solo un processo produttivo completamente a ciclo chiuso può garantire la produzione di leghe a bassa espansione di alta qualità; la sola fase di stampaggio non è sufficiente a produrre un prodotto di qualità . Questo è il motivo principale per cui è fondamentale verificare la capacità dell'intera catena di processo nella scelta di un fornitore di servizi di stampaggio affidabile.

I vantaggi della filiera completa di LS Manufacturing

Riuniamo tutte le fasi principali del nostro lavoro in un unico stabilimento. In questo modo, grazie a un sistema di produzione chiuso, possiamo garantire la fornitura di prodotti stampati di alta precisione e affidabili .

1. La macchina per elettroerosione a filo Mitsubishi è il nostro strumento principale, pertanto manteniamo la tolleranza di lavorazione degli stampi a 0,005 mm .
2. Disponiamo di tre forni indipendenti per ricottura sottovuoto in atmosfera di idrogeno, capaci di raggiungere i 1050℃, il che ci garantisce un'elevata capacità produttiva.
3. Disponiamo di un sistema di tracciabilità digitale completo dell'intero processo , pertanto ogni lotto di prodotti può essere ricondotto al lotto originale di materie prime.

Disporre di un sistema a ciclo chiuso ben sviluppato per i servizi di stampaggio di precisione dei metalli elimina completamente i rischi di qualità derivanti dall'esternalizzazione. La nostra attività di ricerca e sviluppo mirata e il nostro sistema di produzione consentono al nostro servizio di stampaggio Kovar di essere di qualità nettamente superiore rispetto ai produttori tradizionali del settore.

Caso di studio: come LS Manufacturing ha salvato il progetto della piastra di base Kovar per ricetrasmettitori ottici di un gigante delle telecomunicazioni.

Sfide dei clienti

Una rinomata azienda nordamericana di comunicazioni ottiche desiderava sviluppare un ricetrasmettitore ottico da 800G e, per questo motivo, necessitava di un substrato di base in Kovar personalizzato e di alta precisione, con uno spessore di 0,8 mm . Inizialmente, si rivolse a una fabbrica di stampaggio convenzionale, il che causò la formazione di grandi crepe sui bordi dei componenti a causa degli ampi giochi di tranciatura e dell'assenza di una successiva procedura di ricottura sottovuoto.

Anche con un ritorno elastico sufficientemente forte da causare una deviazione di planarità fino a 0,05 mm , le crepe nelle saldature dei chip hanno raggiunto il 18,5% dopo i test ambientali a temperature comprese tra -40℃ e 85℃, costringendo all'arresto della produzione e causando una perdita di produzione giornaliera di oltre 100.000 dollari .

Uno dei principali problemi dei produttori di stampaggio tradizionali è la totale mancanza di capacità di controllo del processo quando si tratta di servizi di stampaggio di alta precisione del Kovar, e di conseguenza non riescono a soddisfare gli standard di produzione di componenti per la comunicazione ottica di elevata precisione.

Soluzione di produzione LS

Nel giro di due giorni, il nostro team di Ricerca e Sviluppo è riuscito a eseguire l'analisi DFM e a intraprendere la riprogettazione dello stampo . Utilizziamo uno stampo progressivo di precisione a cinque stazioni, con punzoni in carburo rivestiti con pellicola DLC (coefficiente di attrito 0,1), che ci consente di bloccare con precisione il gioco di punzonatura a un rapporto aureo incredibilmente raffinato del 6%. Allo stesso tempo, abbiamo implementato il nostro processo di ricottura sottovuoto a 1050°C con controllo preciso della temperatura e protezione dall'idrogeno, sviluppato internamente , eliminando completamente l'incrudimento e le tensioni residue.

Risultati e valore

Al termine di tre lotti consecutivi di verifica della produzione di massa, ciascuno contenente 20.000 pezzi, la resa al primo passaggio del prodotto è stata del 99,8% e, nel test di cicli termici, il tasso di fessurazione dello strato di saldatura è stato ridotto a zero. La planarità, che era di 0,05 mm, è migliorata fino a raggiungere 0,01 mm, risultando quindi pienamente conforme ai requisiti di accoppiamento del percorso ottico del ricetrasmettitore ottico .

L'impatto maggiore si è manifestato soprattutto nella riduzione del 64% dei costi unitari di lavorazione per il cliente grazie alla nostra tecnologia di stampaggio, e nella diminuzione di ben tre settimane dei tempi di consegna rispetto alla soluzione di lavorazione CNC inizialmente prevista. Il cliente, pienamente soddisfatto, ha infine scelto LS Manufacturing come suo unico fornitore strategico globale di substrati in Kovar.

La soluzione di produzione su larga scala di componenti stampati a basso coefficiente di dilatazione termica (CTE) di altissima qualità, implementata in questa occasione, ha risolto perfettamente i problemi di fallimento e di costi della produzione di massa del cliente . Di conseguenza, siamo diventati uno dei principali partner di servizi di stampaggio di cui il cliente si fida a lungo termine.

Se anche voi riscontrate difficoltà simili nella produzione di massa, prenotate subito una consulenza tecnica individuale con i nostri esperti ingegneri senior per risolvere rapidamente i problemi del vostro progetto.

FAQ

D1: Quali sono i tempi di consegna standard per un progetto di stampaggio Kovar su misura presso LS Manufacturing?

Dopo aver caricato i disegni , completeremo la valutazione DFM e il preventivo entro 5 giorni lavorativi. I tempi di consegna per uno stampo e il primo lotto di campioni sono di 15-20 giorni , mentre per stampi progressivi multistazione ad alta precisione sono di 25-30 giorni. La consegna per la produzione in serie può essere effettuata entro 7 giorni dall'approvazione del campione.

D2: Il materiale Invar, utilizzato per la stampa di precisione, può magnetizzarsi? Se sì, come si può eliminare questo fenomeno?

Sì, la stampatura a freddo ad alta sollecitazione può indurre transizioni reticolari e produrre un magnetismo debole. Eseguiamo un trattamento di distensione sotto vuoto in atmosfera di idrogeno a 900 °C che elimina completamente il magnetismo e, allo stesso tempo, ripristina al 100% il coefficiente di dilatazione termica originale, estremamente basso.

D3: Qual è la quantità minima d'ordine (MOQ) per i componenti di servizio stampati in Kovar ad alta precisione?

Offriamo la produzione di prototipi con un minimo di 100 pezzi (combinando taglio di precisione a filo e stampaggio a iniezione singola), mentre l'ordine minimo per lo stampaggio progressivo con apertura formale dello stampo è di 2000 pezzi per ottenere il massimo dai costi dello stampo attraverso l'ammortamento.

D4: Come può LS Manufacturing garantire che la produzione sia conforme alle norme IATF 16949 e ISO 9001?

I sistemi delle nostre aziende rispettano rigorosamente gli standard IATF 16949 e ISO 9001. Per ogni lotto, eseguiamo l'analisi spettrale del materiale, il monitoraggio SPC completo e forniamo report completi delle macchine di misura a coordinate e certificati di conformità.

D5: È possibile lavorare e stampare componenti in Kovar e Invar con rivestimenti selettivi placcati o rivestiti?

Certamente, offriamo una soluzione completa di ingegneria delle superfici che può essere stampata e lavorata con strisce composite pre-placcate in oro, nichel o rame . Il rivestimento è protetto da scrostature o distacchi grazie a una speciale struttura dello stampo.

D6: In che modo la fluttuazione del prezzo delle materie prime, nichel e cobalto, influisce sul preventivo per il mio progetto di stampaggio?

I prezzi di Kovar e Invar fluttuano ampiamente in risposta ai prezzi internazionali dei futures di nichel e cobalto. Per compensare in parte queste fluttuazioni, abbiamo stipulato accordi di approvvigionamento strategici con le principali acciaierie che ci consentono di fissare il prezzo della materia prima e di offrire un periodo di blocco del prezzo di 3-6 mesi .

D7: Quali sono gli spessori massimi dei materiali gestibili dalle vostre linee di produzione di leghe a bassa espansione?

Grazie ad alcune delle nostre presse in grado di raggiungere le 300 tonnellate, le nostre linee di stampaggio di precisione non solo possono gestire la semplice stampatura, ma anche l'imbutitura profonda e la piegatura multi-angolo di materiali che variano da sottilissimi fogli di schermatura di 0,05 mm a substrati per guide d'onda a microonde per impieghi gravosi di 4,5 mm.

D8: Perché dovrei scegliere LS Manufacturing come partner per i servizi di stampaggio anziché un'officina di stampaggio generica?

Oltre al fatto che le officine di stampaggio generiche spesso non possiedono le competenze ingegneristiche necessarie per lo stampaggio di leghe ad alta durezza, noi di LS Manufacturing abbiamo dedicato 20 anni a concentrarci su limiti di tolleranza di 0,005 mm , sul controllo dei materiali a basso coefficiente di dilatazione termica (CTE) e disponiamo di un sistema proprietario completo a circuito chiuso per la ricottura sottovuoto e il collaudo.

Riepilogo

Inizialmente, la stampatura di precisione di Kovar e Invar era considerata dai produttori automobilistici solo come un processo di supporto e un incentivo per la riduzione dei prezzi. Con l'avvento dell'optoelettronica, dei semiconduttori e del packaging per microonde come settori manifatturieri di fascia alta, la stampatura di precisione di Kovar e Invar è diventata un processo chiave per la riduzione dei costi, il miglioramento dell'efficienza e la garanzia della stabilità termica del prodotto . LS Manufacturing, grazie all'utilizzo di un controllo preciso del gioco di tranciatura, di stampi resistenti all'usura con design esclusivi e di un processo completo di ricottura sottovuoto a circuito chiuso, ha risolto i principali problemi del settore, come la rottura dei pezzi, i cedimenti dovuti al coefficiente di dilatazione termica (CTE) e le deviazioni dimensionali, garantendo il funzionamento stabile di componenti di precisione in condizioni ambientali di temperatura estreme, sia alte che basse.

Non permettete che metodi di lavorazione obsoleti e fornitori inaffidabili di piccole officine rallentino il lancio dei vostri nuovi prodotti o riducano i margini di profitto dei vostri progetti. Contattate subito gli esperti di ingegneria dei materiali altamente specializzati di LS Manufacturing.

È sufficiente caricare i disegni STEP 3D o gli schizzi di progettazione DFM 2D con un solo clic e il nostro staff di professionisti vi fornirà entro 24 ore un preventivo tecnico molto dettagliato, comprensivo di studio di fattibilità del processo, calcolo dei costi di produzione di massa a scaglioni e un piano completo di ammortamento dello stampo.

Richiedi subito la tua valutazione DFM GRATUITA e un preventivo personalizzato per lo stampaggio : saremo il tuo partner più affidabile e competente nella produzione di precisione di leghe a bassa espansione!
