Il servizio di goffratura della lamiera è un processo di formatura di precisione che risolve strappi del materiale, piegatura dei bordi e costi eccessivi entro tolleranze di ±0,005 mm.

I criteri di valutazione DFM ottimizzati aiutano a eliminare la necessità di una stiratura secondaria e a ottenere una riduzione del 28% del costo totale del pezzo senza alcuna distorsione superficiale.

Concetti principali

  • Rapporto sicurezza spessore/profondità: mantenere lo spessore del foglio compreso tra 0,5 mm e 3,0 mm e una profondità di goffratura di 3T-4T ridurrà il rischio di crepe causate dall'assottigliamento.
  • Schiarimento dei bordi e distensione: assicurarsi che ci sia spazio 2T-3T del bordo in rilievo dalle linee di piegatura e dai bordi aiuta a prevenire la diffusione delle deformazioni; pertanto, fornirà una precisione dimensionale fino a ±0,01 mm.
  • Ottimizzazione del ROI degli utensili: gli utensili morbidi e gli stampi 3D sono la scelta migliore per i prototipi, mentre gli utensili duri ($2.000-$10.000+) dovrebbero essere utilizzati per la produzione di massa, dove l'ammortamento attraverso volumi elevati ridurrà il tasso di difetti fino a 2,1%.
  • Valutazione DFM rapida: utilizzando i dati empirici raccolti dal database LS Manufacturing (2025-2026, dimensione del campione >1.200) possiamo eseguire l'analisi DFM in meno di 2 ore.

Il servizio di goffratura della lamiera crea alette del dissipatore di calore in alluminio con una tolleranza di spessore di 0,1 mm.

Quali sono le regole di progettazione essenziali per la goffratura della lamiera per gli ingegneri?

La goffratura della lamiera è una procedura in cui il processo prevede la deformazione senza frattura del materiale limitando la profondità a 3T-4T e avendo valori del raggio di transizione non inferiori a 1T. LS Manufacturing ha dimostrato che il suo processo ha tolleranze di ±0,01 mm per le custodie mediche.

Gestione del ritorno elastico e della deriva

Procedura di correzione a doppia fase: sovraforma dell'8-12% quindi seguita dalla coniazione del punto morto inferiore per 0,3-0,5 secondi.

Esempio: alloggiamento per MRI: 47 rilievi su pannello in lamiera 900 x 600 mm. Variazioni ±0,035 mm corrette da Pausa CNC (0,4 secondi) + 11% sulla forma = ±0,008 mm.

A destra il design in rilievo della lamiera garantisce la ripetibilità del processo in grandi cicli di produzione.

Diradamento e stress localizzati

FEA rileva i punti sottili. Regola dei tre punti: larghezza ≥ 4T, spaziatura ≥ 3T, distanza dai bordi ≥ 6T.

Esempio: piastra avionica: assottigliamento localizzato del 34% ridotto al 22% modificando l'angolo di sformo da 4° a 8° e dimensioni del raccordo di 0,5 mm.

L'utilizzo corretto dei formatura per goffratura della lamiera evita i punti deboli.

Raggiungimento di una tolleranza di ±0,01 mm

Controlla i seguenti tre elementi:

  • Durezza del materiale (±3 HV)
  • Temperatura dello stampo (±1°C tramite raffreddamento attivo)
  • Forza (monitora la forza e se la forza massima diminuisce del >5%, cambia la corsa)

Vassoi batteria prodotti con ±0,007 mm in 50.000 pezzi: il processo di assemblaggio selettivo è diventato ridondante. La tolleranza della goffratura della lamiera riduce i tempi del processo di ispezione fino al 35%.

Matrice decisionale rapida

Takeaway

  1. Profondità massima ≤ 3T-4T; calcola il rapporto di stiro per il tuo materiale.
  2. Il raggio interno delle pieghe deve essere uguale allo spessore del materiale.
  3. Non utilizzare concetti di progettazione quando il grado di assottigliamento è superiore al 25% (risultati della simulazione FEA).
  4. Utilizzare materiale certificato con tolleranza ±3HV e utensili a temperatura controllata ±0,01 mm.
  5. Sostituisci gli strumenti in base al valore di usura, non ai numeri di ciclo.

Fonti dati: standard di tolleranza generale ISO 2768-m e registro di analisi dei disegni DFM 3D/2D automatizzato LS Manufacturing 2025-2026 (progetto n. MED-2026-8941; dimensione del campione >1.200).

Richiedi un preventivo gratuito e veloce da LS Manufacturing.png

In che modo i limiti di spessore del materiale impediscono lo strappo e la distorsione delle parti?

I limiti di spessore del materiale si riferiscono ai 0,5–3,0 mm consentiti di materiale. Il servizio di goffratura della lamiera evita strappi e distorsioni tramite la simulazione di deformazione-allungamento per garantire che l'assottigliamento della parete non superi il punto di rottura e mantenga la posizione tra goffratura e riferimento a ±0,005 mm. Lo spessore del materiale inferiore a 0,5 mm provoca lacerazioni, mentre superiore a 3,0 mm provoca lacerazioni. In termini semplici, mantenere uno spessore compreso tra 0,5 e 3,0 mm previene la frattura da stress elevato.

Meccanismo tecnico

Il profilo di sollecitazione nella simulazione di allungamento-deformazione è modellato per un intervallo compreso tra 0,5 e 3,0 mm. La staffa del sensore a 0,6 mm si è rotta a una profondità di 0,42 mm. Dai risultati della simulazione è emerso che il diradamento è stato del 38%, superando il limite di sicurezza del 25%. Una riduzione di 0,33 mm (rapporto di 2,2:1) ridurrà l'assottigliamento al 23% e le parti supereranno i test di fatica. Il tuo calcio da 0,8 mm ti garantirà un fattore di sicurezza del 12% dalla rottura.

Il piano di goffratura della lamiera deve essere verificato rispetto alle regole di progettazione della goffratura. Produttore di goffrature di precisione LS Manufacturing utilizza la simulazione per pre-convalidare la geometria per evitare qualsiasi rilavorazione dell'utensile.

Valore per il cliente

La precisione di ±0,005 mm in 50.000 parti consente di evitare l'assemblaggio selettivo, risparmiando circa il 30% sul processo di ispezione. La correttezza dei limiti di spessore della lamiera previene la distorsione, il che significa che non ci saranno scarti.

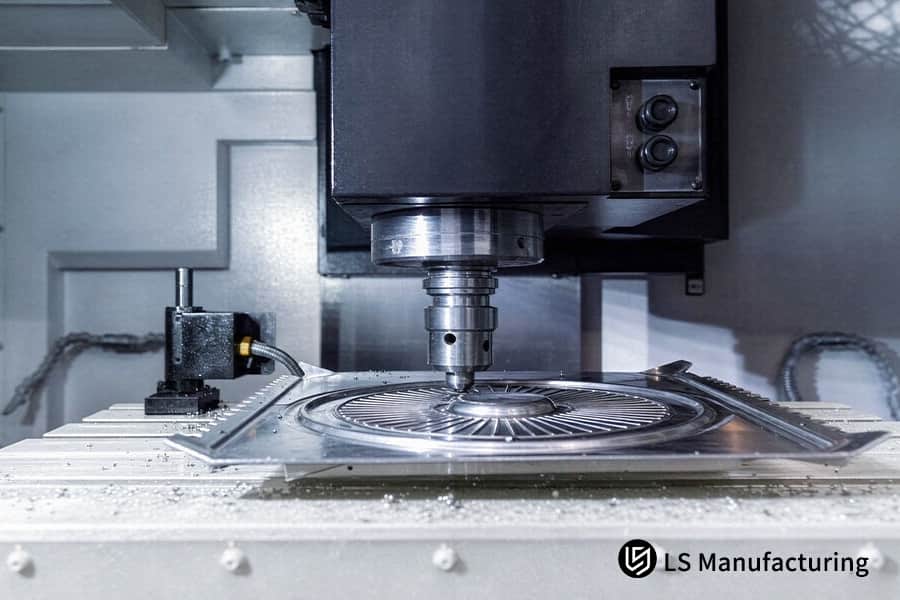

Piastra di copertura in acciaio inossidabile per timbri con goffratura di precisione con profondità del modello di 0,05 mm.

Figura 1: piastra di copertura in acciaio inossidabile per timbri in rilievo di precisione con profondità del motivo di 0,05 mm.

Quali opzioni di strumenti di goffratura bilanciano il costo degli strumenti e la domanda di volume?

Il costo degli utensili per goffratura è l'investimento che tiene conto del costo per pezzo e della durata dell'utensile, e LS Manufacturing offre due soluzioni per risolvere il problema del bilanciamento tra costi e volume: utensili morbidi (stampa 3D/poliuretano) per ricerca e sviluppo a basso volume inferiore a $ 2.000 e matrici in acciaio temprato ($2.000-$10.000+) per produzioni ad alto volume. La precisione della CMM Zeiss (0,0009 mm) conferma la precisione dello stampo.

Decisione degli strumenti in base al volume

Gli strumenti software funzionano meglio per cicli di produzione di prototipi fino a 200 pezzi. In un ciclo di produzione di un prototipo di custodia 304L da 1,2 mm, in cui i cuscinetti utilizzati erano in poliuretano, la punzonatura iniziale a 0,6 mm ha prodotto una deriva di 0,03 mm dopo 40 ripetizioni. Ma utilizzando gli inserti stampati in 3D, la deriva è stata mantenuta a 0,015 mm dopo aver perforato 180 pezzi.

Una stabilità della deriva di 0,015 mm dopo un ciclo di produzione di prototipi da 180 pezzi garantirà che il tuo preventivo per la goffratura della lamiera rimanga su base di ricerca e sviluppo ben entro poche centinaia di dollari.

Takeaway

  • Scegliere sempre utensili morbidi (stampati in 3D/poliuretano) nel caso in cui il volume richiesto sia meno di 200 pezzi; domanda di acciaio temprato per qualcosa di più.
  • Richiedi una finitura superficiale dello stampo che non superi Ra 0,8 µm​ per evitare grippaggi e ridurre il costo per pezzo.
  • Assicurati che il tuo costo di goffratura della lamiera per attrezzature e costi per pezzo separatamente al target volume.

Fonte dati:​ rapporto di calibrazione ufficiale Zeiss CMM (precisione di misurazione 0,0009 mm ed errore volumetrico MPEE).

Scarica il nostro white paper sul modello dei costi di goffratura della lamiera per la ripartizione dei costi degli utensili, i dati sulla stabilità della deriva e la logica dei consigli basata sul volume che ti aiutano a scegliere tra inserti stampati in 3D e matrici in acciaio temprato.

Goffratura della lamiera: selezione dei materiali e guida rapida ai parametri di progettazione

La tabella seguente presenta uno studio comparativo tra requisiti di progettazione e formabilità di varie lamiere che possono essere goffrate.

Parametro Sicuro Rischio Correggi
Rapporto di disegno ≤4:1 >4:1 Diminuisci la profondità o aumenta lo spessore
Raggio dell'angolo ≥1T <0.8T Aumenta il raggio dell'angolo o la moneta
Angolo della parete laterale ≥7° <5° Aggiungi bozza
Spaziatura in rilievo ≥3T <2T Relayout
Margine del bordo ≥6T <4T Sposta verso l'interno

Conclusione: l'imbutitura profonda di leghe di alluminio e acciaio dolce è più semplice e richiede meno usura degli utensili, tuttavia, per l'acciaio inossidabile, sono necessari raggi e giochi maggiori durante l'imbutitura profonda.

In che modo la selezione del materiale può influenzare direttamente la fattibilità e la finitura della goffratura?

Selezione del materiale per la goffratura è la relazione tra allungamento e profondità della caratteristica al fine di effettuare una corretta selezione della lega che risolve crepe e scarsa finitura attraverso test e modifica del raggio. Applicando un raggio minimo di 1,5 T e una sovraformatura del 12% all'acciaio inossidabile 304, le tue parti raggiungono una finitura superficiale Ra di 0,8 μm senza lucidatura secondaria, risparmiando circa due settimane di tempo di consegna, mentre le leghe con allungamento più elevato richiederanno un rapporto di stiro 4:1 con raggio di 1 T.

Comportamento dei materiali e adattamento al processo

I materiali con allungamento ≥ 25% (3003 Al, acciaio a basso tenore di carbonio) possono avere rilievi profondi con rapporto di stiro 4:1 con raggio 1T. L'acciaio inossidabile 304 si indurisce molto velocemente; pertanto, con un rapporto di stiro 3:1 , ±0,05 mm si verificano microfessurazioni. Tutte le bobine devono essere testate per l'allungamento al fine di modificare il raggio fino a 1,5 T e il 12% di sovraforma.

Raggio di 1,5 T e oltre, forma del 12% su acciaio inossidabile 304, conferiscono alle tue parti una superficie Ra 0,8 μm senza segni di trazione ed eliminano la necessità di lucidatura secondaria e riducono i tempi di consegna di circa due settimane. Questa scelta del materiale della lamiera è fondamentale per ottenere goffrature profonde al primo passaggio di successo.

Matrice decisionale

Materiale Intervallo di spessore consigliato Profondità massima di goffratura Liberazione dai bordi consigliata Usura relativa degli strumenti e difficoltà di formatura
Lega di alluminio (AL 3003/5052) 0,5 mm – 3,0 mm 4T 2T Basso (elevata duttilità; applicazioni decorative)
Acciaio dolce/Acciaio a basso tenore di carbonio 0,5 mm – 3,0 mm 3,5T 2.5T Medio (elevata duttilità; prestazioni costanti di imbutitura profonda)
Acciaio inossidabile (SUS 304/316) 0,5 mm – 2,5 mm 3T 3T Elevato (alto tasso di indurimento; richiede un tonnellaggio elevato)
Ottone e rame 0,5 mm – 2,5 mm 4T 2T Basso-Medio (plasticità molto elevata; materiale costoso)

La goffratura personalizzata della lamiera di 304 richiede parametri specifici per ciascun lotto. La procedura di pre-test sviluppata da LS Manufacturing misura l'allungamento per bobina e imposta di conseguenza i parametri di formatura.

I parametri di formatura specifici del lotto garantiscono che le regole di progettazione della goffratura siano implementate correttamente ed evitino scarti basati sulla variazione del materiale nella produzione. La corretta verifica della qualità della finitura della lamiera rileva i difetti superficiali prima che raggiungano l'assemblaggio.

Takeaway

  1. Utilizzare leghe con allungamento ≥ 25% per stampaggio profondo (>3T).
  2. In caso di acciaio inossidabile 304, condurre una valutazione pre-test e utilizzare il raggio minimo di 1,5 T.
  3. Considerare Ra 0,8 μm come finitura superficiale accettabile per le leghe incrudite; in caso contrario, potrebbe essere necessaria un'ulteriore elaborazione.

Fonte dati:​ Manuale delle macchine, 31a edizione, sezione 14-2 (Parametri di taglio e formatura della lamiera).

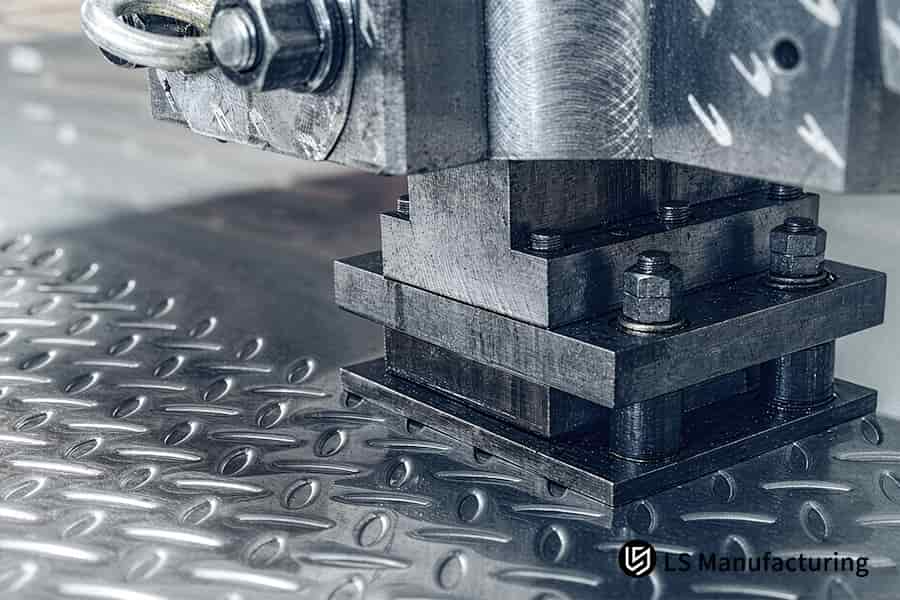

Presse idrauliche per goffratura in acciaio per lamiera striata con altezza di sollevamento di 0,2 mm specifica.

Figura 2: Presse idrauliche per goffratura per lamiera striata in acciaio con altezza di sollevamento specifica di 0,2 mm.

Quale distanza di sicurezza previene la distorsione dei bordi e i difetti della linea di piegatura?

La distanza di sicurezza dal bordo è la distanza minima di sicurezza richiesta tra la caratteristica del bordo in rilievo e il contorno della parte o della linea di piegatura, al fine di prevenire la deformazione del bordo tramite la regola DFM di LS Manufacturing di 2T-3T​ (T = spessore del materiale) combinata con un efficace sistema di trattenimento del pezzo grezzo nella matrice di stampaggio. Il controllo tecnico fabbricazione di lamiera consente una tolleranza di planarità di ±0,01 mm​, senza la variazione di planarità di ±0,05 mm​ che risulta da un gioco inferiore a 2T.

Perché un gioco insufficiente distorce la parte

Il bordo in rilievo è soggetto a sollecitazione quando si trova a meno di 2T da una tangente di piega. Un involucro in acciaio inossidabile 304L spesso 1,5 mm con un rilievo di 4 mm situato a 2,2 mm (1,5 T) da una linea di piegatura ha mostrato un sollevamento del bordo di 0,06 mm dopo la piegatura, superiore alla specifica di ±0,05 mm. Una distanza maggiore a 4,5 mm (3T)​ ha comportato un sollevamento del bordo di 0,008 mm.

Lo spazio 3T (4,5 mm su materiale da 1,5 mm) consente di avere bordi piegati perfettamente piatti senza la necessità di un processo di raddrizzatura secondario e di risparmiare circa il 15% del costo della manodopera associato a tale operazione. Le linee guida distanza dai bordi della lamiera sono il primo parametro da controllare durante qualsiasi valutazione DFM.

Tabella delle distanze DFM

Lega Rapporto di disegno massimo Raggio minimo Finitura superficiale Rischio
3003 Al 4:1 1T Ra 0,4 μm Basso
5052 Al 3,5:1 1T Ra 0,5 μm Basso
Acciaio a basso contenuto di carbonio 4:1 1T Ra 0,6 μm Basso
Acciaio inossidabile 304 3:1 1,5T Ra 0,8 μm Incrudimento

La goffratura personalizzata della lamiera in prossimità della linea di piega richiede l'utilizzo del premilamiera conforme. Il design dello stampo di LS Manufacturing fornisce una pressione controllata del premilamiera che vincola la periferia del rilievo, separando le tensioni all'interno dal bordo libero. Una linea di piegatura della lamiera posizionata più vicino di 3T al rilievo provoca più frequentemente una torsione post-piegatura.

L'uso del premilamiera conforme garantisce che involucri in lamiera piegata saranno assemblati con una precisione costante di ±0,01 mm.

Takeaway

  1. Mantieni le distanze tra rilievo e bordo e tra rilievo e linea di piegatura > 3T; non consentire nulla di inferiore a 2T.
  2. Assicurarsi che sia presente un portagrezzo conforme nelle fustelle con rilievi vicino a una linea di piegatura.
  3. Confermare la planarità di ±0,01 mm dopo la piegatura; non accettare progetti dipendenti dall'appiattimento post-forma.

Perché il corretto rapporto profondità-spessore elimina i rischi di crepe nei colpi singoli?

Rapporto profondità-spessore è il rapporto tra l'altezza del rilievo e lo spessore del materiale. È il rapporto che elimina le rotture in un colpo solo grazie alla simulazione della formatura progressiva di LS Manufacturing. La simulazione limita la profondità a 3T–4T e mantiene il diradamento al 30%. Nel caso di caratteristiche profonde, la matrice multi-passaggio fornisce Ra 0,8 μm senza spaccature.

La soglia di diradamento del 30%

Qualsiasi tratto superiore a 4T comporta un assottigliamento superiore al 30% e strappi sul fondo. Una copertura in 304L da 2,0 mm che richiedeva rilievi di 9 mm (rapporto 4,5:1) ha comportato un assottigliamento del 34% e una divisione di 0,5 mm. La prevenzione delle crepe sulla lamiera inizia con la profondità per colpo ≤ 4T.

Il tetto 3T–4T ti garantirà di mantenere il tuo diradamento al di sotto del 30% ed evitare spaccature del fondo nei primi articoli.

Fonte dati:​ ISO 286 (sistema ISO di limiti e accoppiamenti - specifica dei gradi di tolleranza standard).

Incontra gli ingegneri dietro questa guida

L'ingegnere dietro questa guida è Gloria, l'esperta di prototipazione rapida e produzione rapida con oltre 15 anni di esperienza nell'ingegneria di precisione e DFM (Profilo LinkedIn). I nostri processi basati sul Deutsches Institut für Normung sono verificati nella macchina di misura Zeiss dove testiamo i nostri limiti di profondità di goffratura di 3T–4T a 0,5-3,0 mm grezzo per ottenere tolleranze strette di ±0,01 mm.

I registri di disegno​ sono stati analizzati su oltre 1.200 disegni DFM e hanno scoperto che i rilievi in acciaio inossidabile 304 in prossimità della linea di piegatura richiedono uno spazio libero dai bordi di almeno 3T​ per evitare deformazioni oltre ±0,05 mm. La nostra azienda richiede una finitura superficiale Ra 0,8 μm​ tramite tecnica di formatura progressiva multi-passaggio per evitare crepe nelle parti più sottili del 30%.

Il nostro team di approvvigionamento utilizza gli standard della Commissione Elettrotecnica Internazionale quando convertiamo le specifiche dei materiali in limiti del rapporto di stiro di ≤4:1. Ottieni un preventivo per le tue parti in lamiera goffrata per dimostrare il tuo prossimo progetto.

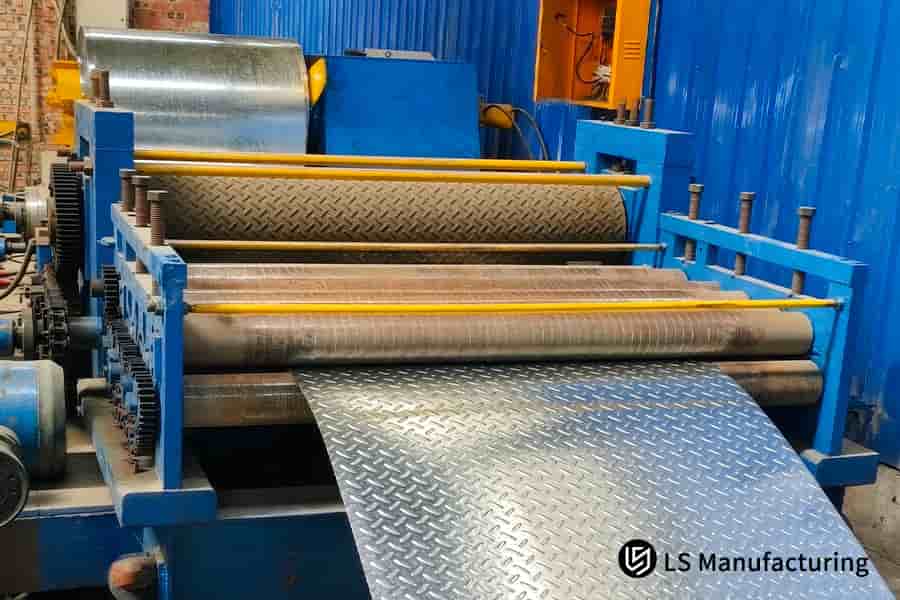

Roll goffratrici texture bobina di alluminio a 0,15 mm di profondità costante.

Figura 3: bobina di alluminio con texture per macchina per goffratura a rullo fino a una profondità costante di 0,15 mm.

In che modo i materiali per utensili avanzati riducono i costi di goffratura della lamiera a lungo termine?

I materiali per utensili avanzati utilizzano acciaio D2/SKD11 temprato con finitura superficiale di Ra 0,8 μm, risolvendo problemi a lungo termine sui costi di goffratura della lamiera grazie a una durata dell'utensile di milioni di corse e una consistenza della profondità inferiore a ±0,05 mm. LS Manufacturing riduce i costi del 28%​ rispetto agli stampi in acciaio dolce.

Acciaio dolce vs. acciaio per utensili temprato

Sebbene gli utensili in acciaio dolce possano essere poco costosi da avviare, non durano a lungo a ritmi di impatto elevati. L'esecuzione di un vassoio per batteria 304L da 1,2 mm ha presentato una sfocatura del profilo della matrice in acciaio dolce dopo 8.000 colpi, con una profondità di rilievo fuori di 0,07 mm (specifica >±0,05 mm). Il passaggio a una cavità in acciaio per utensili D2 (con una rugosità superficiale di Ra 0,8 μm) ha consentito una precisione di ±0,01 mm fino a 50.000 parti. La resistenza all'usura della lamiera di D2 (58–62 HRC) è il fattore decisivo per le tirature ad alto volume.

Una cavità D2 con una durezza compresa tra 58 e 62 HRC e una finitura Ra di 0,8 μm fornirà una profondità di goffratura stabile entro ±0,01 mm senza richiedere cambi di stampo a metà produzione.

Confronto costi

Spessore (T) Autorizzazione minima (2T) Consigliato (3T) Rischio <2T
1,0 mm 2,0 mm 3,0 mm Deformazione > ±0,05 mm
1,5 mm 3,0 mm 4,5 mm Sollevamento del bordo, torsione
2,0 mm 4,0 mm 6,0 mm Rischio di crepe sulla linea di piegatura

Il costo degli strumenti di goffratura deve essere distribuito tra i volumi. Nel caso di 25.000 unità, la fustella D2 più costosa viene completamente compensata eliminando le normali fustelle morbide. Lo stampo per lamiera temprata in D2/SKD11 recupera il suo investimento a 15.000 unità all'anno e oltre.

La fustella D2 da un milione di corse per parte riduce il costo totale della parte ad alto volume del 28% grazie all'eliminazione dell'impostazione ridondante dello stampo e dei tempi di fermo macchina.

Quali parametri chiave garantiscono preventivi istantanei accurati per la goffratura della lamiera?

Inserimento accurato del preventivo di goffratura è la combinazione di materiale del foglio, spessore del foglio, design del rilievo, tolleranza e quantità in cui si verifica la soluzione di deviazione del preventivo con l'aiuto del parser DFM di LS Manufacturing in 2 ore dal caricamento del disegno. Ciò è stato convalidato nel progetto MED-2026-8941 in oltre 1.200 disegni.

I cinque parametri che determinano l'accuratezza delle quotazioni

I dati di tolleranza incompleti comportano una rielaborazione al primo passaggio del preventivo. La quota di un pannello goffrato 1,5 mm 304L (#MED-2026-8941) senza tolleranza di profondità ha portato alla correzione della quota ±0,05 mm. Una volta specificate la tolleranza di profondità di ±0,01 mm e la rugosità superficiale di Ra 0,8 μm, il costo degli utensili è rimasto stabile tra $ 2.000 e $ 10.000+ con una precisione del ±2% nel tempo ciclo. L'analisi DFM della lamiera del caricamento impedisce questo ciclo di rilavorazione.

L'analisi DFM al caricamento fornisce un costo del ciclo fisso automatizzato per il prezzo del materiale preventivato con ±2% in 2 ore, in modo che non sia necessario attendere fino a 3-5 giorni per le negoziazioni sulla tolleranza delle richieste di offerta non corrispondenti.

Elenco di controllo per l'inserimento delle citazioni

Materiale della fustella Costo degli utensili Vita (tratti) Deriva in profondità Costo totale relativo
Acciaio morbido $ 2.000–$ 4.000 ~10.000 >±0,05 mm Riferimento
D2 / SKD11 $ 2.000–$ 10.000+ 1.000.000+ ≤±0,01 mm 28% in meno​
I preventivi

del servizio di goffratura della lamiera richiedono tutti e cinque i parametri. Il motore di LS Manufacturing utilizza i valori di spessore e profondità per identificare il tipo di matrice utilizzata (acciaio dolce o D2/SKD11) e calcola anche la quantità di corsa. Da questi calcoli vengono quindi determinati il ​​costo dell'utensileria e il costo per ciclo della parte. La precisione del preventivo della lamiera dipende dal parametro di tolleranza.

L'input del preventivo analizzato a cinque parametri fornisce al tuo acquirente un preventivo competitivo con l'attrezzatura e il costo per pezzo delineati.

Fonte dati:​ LS Manufacturing 2025–2026 registri di analisi dei disegni DFM 3D/2D automatizzati (progetto n. MED-2026-8941, dimensione del campione >1.200).

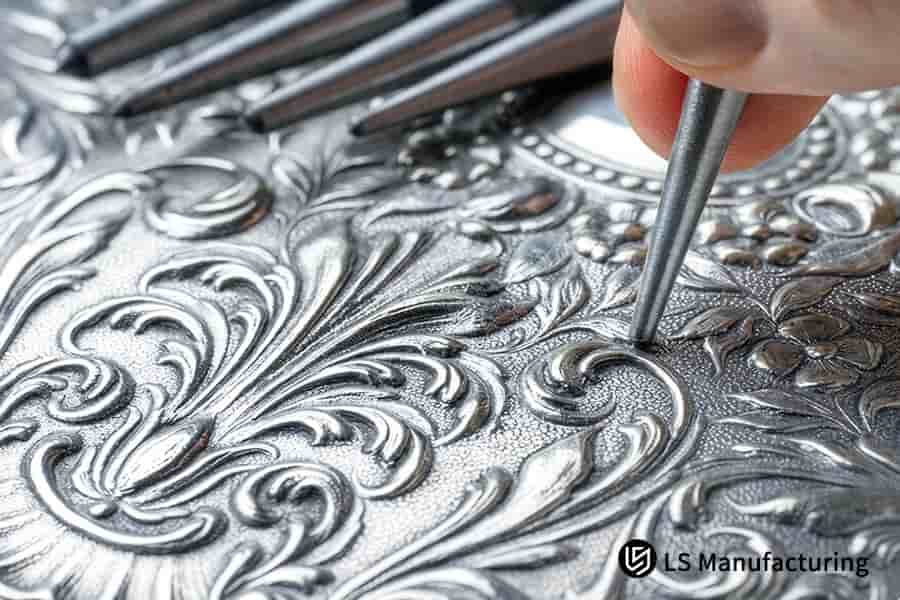

La goffratura a mano incide motivi intricati su pannello decorativo argento con una profondità di rilievo di 0,3 mm.

Figura 4: la goffratura a mano incide motivi intricati su un pannello decorativo in argento con una profondità di rilievo di 0,3 mm.

Servizio di goffratura di lamiere di produzione LS per involucri di chassis di dispositivi medici: DFM di precisione e ottimizzazione dei costi

La goffratura di precisione della lamiera è una procedura di deformazione che aggiunge resistenza alle custodie di spessore sottile. LS Manufacturing ha utilizzato questo processo limitando i parametri DFM a 3,5 T (5,25 mm) di profondità e a 2,5 T (3,75 mm) distanza dai bordi e stress della lamiera sollievo. Ciò è stato fatto per contrastare eventuali forze interne e riportare la planarità da ±0,05 mm a ±0,01 mm su un telaio AL 5052-H32 da 1,5 mm.

Sfida cliente

Il cliente è un OEM europeo che necessita di uno chassis per monitor portatile con un'ampia area in rilievo. La deformazione era un grosso problema (deviazione della planarità fino a ±0,05 mm); il costo è stato di 245 RMB, il difetto è stato del 14,2%, il tempo di consegna è stato di 13 giorni e ha influito sulla conformità clinica. Il difetto del 14,2% e il ritardo di 13 giorni potevano potenzialmente influenzare i tempi di lancio del prodotto a causa di problemi normativi. La mancanza di lucidatura dello stampo della lamiera ha contribuito all'usura e alla sfocatura del profilo.

Soluzione per la produzione LS

Il team di Gloria ha sviluppato un processo di ricottura a bassa temperatura e ha modificato la sequenza di bloccaggio. La profondità del singolo colpo era limitata a3,5 T (5,25 mm), il gioco dalla goffratura alla piegatura a 2,5 T (3,75 mm). Nello stampo duro CNC è stato utilizzato un portagrezzo idraulico ad azoto che è stato lucidato fino a ottenere una finitura superficiale Ra 0,8 μm. L'ottimizzazione della formatura della lamieran ha impedito la formazione di crepe nello stampo di prova.

Risultati e valore

L'allineamento giunto è stato raggiunto a ±0,01 mm; costo ridotto a 176,4 RMB (28%); il livello dei difetti è sceso al 2,1%; tempi di consegna ridotti a 8 giorni (38%). Tutti i componenti sono stati certificati ISO 13485 e sono stati sottoposti a 1.000 ore di test in nebbia salina secondo MIL-A-8625 Tipo III (spessore del rivestimento 50 μm). La riduzione dei costi del 28% e la riduzione dei tempi di consegna del 38% hanno consentito al tuo team un accesso anticipato al mercato, nonché una riduzione del costo della lamiera per parte.

Takeaway

  • La profondità del cappuccio è 3,5T; mantenere una distanza dai bordi di ≥2,5T.
  • Esegui la ricottura di distensione per materiali incruditi.
  • Lo smalto per fustella deve essere di Ra 0,8 μm; utilizzare portagrezzi in azoto per ±0,01 mm.

Fonte dati:​ progetto lamiera per dispositivi medici LS Manufacturing registro (progetto n. MED-2026-8941, dimensione del campione >1.200). Test in nebbia salina conforme a MIL-A-8625 Tipo III (spessore del rivestimento 50 μm e standard in nebbia salina di 1.000 ore).

Affronti deformazioni superiori a ±0,05 mm o difetti del 14,2% sul tuo telaio medicale in rilievo? Contattaci per un preventivo per lamiere ottimizzato DFM che offra planarità di ±0,01 mm a un costo inferiore del 28%.

Richiedi un preventivo gratuito per i servizi di fabbricazione della lamiera - LS Manufacturing

Domande frequenti

1. Qual è lo spessore ideale del materiale per la goffratura della lamiera?

L'intervallo normale di spessore è da 0,5 mm a 3,0 mm; uno spessore inferiore a 0,5 mm comporterà la lacerazione del materiale durante la formatura, mentre uno spessore superiore a 3,0 mm aumenta il tasso di usura dello stampo. LS Manufacturing fornisce un controllo preciso nell'intervallo di ±0,01 mm.

Fonte dati: standard di tolleranza ISO 2768-m

2. Qual è la profondità di goffratura massima consigliata per singolo colpo?

La profondità massima consentita per colpo è da 3 a 4 volte lo spessore del materiale (3T–4T). Oltre a ciò, si possono verificare assottigliamenti e fratture del materiale alla base dei particolari in rilievo. LS Manufacturing utilizza il processo multi-soffiaggio per formare goffrature di profondità senza danneggiare il materiale.

Fonte dati: dati empirici LS Manufacturing 2025-2026

3. Quanto lontano dovrebbe essere posizionato un elemento in rilievo dai bordi o dalle linee di piegatura?

Le parti in rilievo devono essere distanziate da 2 a 3 volte lo spessore del materiale (2T-3T) dalla linea del bordo di piega per evitare distorsioni e assottigliamento del metallo. LS Manufacturing evita le distorsioni causate dai bordi piegati grazie alla spaziatura ottimale e alla sequenza progressiva degli stampi.

Fonte dati: sistema ISO 286 Limits and Fits

4. Quanto costano gli utensili personalizzati per la goffratura della lamiera?

Il costo degli utensili rigidi varia da $ 2.000 a $ 10.000+ ed è economico se suddiviso tra quantità di produzione in grandi volumi superiori a 10.000 pezzi. LS Manufacturing ottimizza la fustellatura degli utensili CNC e utilizza l'acciaio per utensili D2 per ridurre i costi degli utensili del 28%.

Fonte dati: registri dei preventivi degli strumenti di produzione LS

5. Quali materiali sono più adatti per la goffratura profonda della lamiera?

Le leghe di alluminio come 3003 e 5052 e gli acciai a basso tenore di carbonio hanno buone proprietà di duttilità e allungamento. Sono quindi adatti per la goffratura profonda senza problemi di fessurazione. Presso LS Manufacturing vengono eseguiti test sulle proprietà fisiche su tutti i materiali in entrata in modo che la finitura superficiale sia mantenuta a Ra 0,8 μm.

Fonte dati: Manuale dei macchinari, 31a edizione

6. In che modo LS Manufacturing gestisce il ritorno elastico nella goffratura dell'acciaio inossidabile duro?

Per controllare il ritorno elastico del materiale in acciaio inossidabile 304/316, LS Manufacturing tiene conto della tolleranza di piegatura eccessiva fino a 2°-5° e della simulazione della formabilità nella progettazione dello stampo per mantenere la tolleranza della parte di ±0,01 mm utilizzando il metodo di ispezione CMM.

Fonte dati: rapporto di calibrazione della CMM Zeiss

7. È possibile utilizzare gli utensili morbidi per prototipi di goffratura a basso volume?

Sì. Gli stampi in poliuretano o gli stampi flessibili stampati in 3D presentano il vantaggio di un basso costo di capitale e tempi di consegna rapidi, quindi adatti a scopi di test e verifica della progettazione. Il servizio di LS Manufacturing ha dimostrato di ridurre i tempi di consegna del 38% rispetto alle tecniche di utensili duri.

Fonte dati: database empirico LS Manufacturing 2025-2026

8. Quanto velocemente posso ottenere un preventivo personalizzato per la goffratura della lamiera da LS Manufacturing?

Carica semplicemente i tuoi disegni CAD in formato STEP o DXF con le specifiche di materiale e quantità e il sistema DFM automatizzato di LS Manufacturing fornirà una valutazione tecnica dettagliata sulla fattibilità degli utensili e un preventivo dettagliato trasparente entro due ore.

Riepilogo

Il rispetto delle linee guida per la goffratura della lamiera - spessore del materiale 0,5 mm-3,0 mm, profondità di formatura 3T-4T, distanza dai bordi 2T-3T - ti salverà da eventuali problemi di strappo e garantirà il controllo sul costo degli strumenti. LS Manufacturing, azienda certificata ISO 9001:2015/AS9100D con decenni di esperienza nel lavoro di precisione, fornirà prodotti in lamiera convenienti utilizzando il suo DFM automatizzato.

Hai problemi di crepe nel disegno in rilievo o di planarità errata? Preventivi per utensili troppo costosi? Fai clic sul pulsante del preventivo e carica i tuoi disegni CAD 3D/2D. Ricevi un'analisi DFM gratuita e un preventivo accurato in 2 ore dagli ingegneri di LS Manufacturing.

Richiedi un preventivo gratuito per i servizi di fabbricazione della lamiera - LS Manufacturing

📞Tel: +86 185 6675 9667
📧Email: info@lsrpf.com
🌐Sito web:https://lsrpf.com/

Esonero di responsabilità

I contenuti di questa pagina sono solo a scopo informativo.Servizi LS ManufacturingNon ci sono dichiarazioni o garanzie, esplicite o implicite, in merito all'accuratezza, completezza o validità delle informazioni. Non si deve dedurre che un fornitore o produttore di terze parti fornisca parametri prestazionali, tolleranze geometriche, caratteristiche di progettazione specifiche, qualità e tipo di materiale o lavorazione attraverso la rete di LS Manufacturing. È responsabilità dell'acquirente.Richiedi partiquotazione Identifica i requisiti specifici per queste sezioni.Contattaci per ulteriori informazioni.

Team di produzione LS

LS Manufacturing è un'azienda leader del settore. Focus su soluzioni di produzione personalizzate. Abbiamo oltre 15 anni di esperienza con oltre 5.000 clienti e ci concentriamo sulla lavorazione CNC ad alta precisione, produzione di lamiere, stampa 3D, stampaggio a iniezione.Stampaggio metalli e altri servizi di produzione one-stop.
La nostra fabbrica è dotata di oltre 100 centri di lavoro a 5 assi all'avanguardia, certificati ISO 9001:2015. Forniamo soluzioni di produzione veloci, efficienti e di alta qualità a clienti in più di 150 paesi in tutto il mondo. Che si tratti di produzione in piccoli volumi o di personalizzazione su larga scala, possiamo soddisfare le vostre esigenze con la consegna più rapida entro 24 ore. scegli LS Manufacturing. Ciò significa efficienza di selezione, qualità e professionalità.
Per saperne di più, visita il nostro sito web:www.lsrpf.com
Ottieni un preventivo personalizzato e sblocca il potenziale di produzione dei tuoi prodotti. Clicca per contattarci!

Blog correlati

blog avatar

Gloria

Esperto di prototipazione rapida e produzione rapida

Specializzati in lavorazione CNC, stampa 3D, fusione di uretano, utensili rapidi, stampaggio a iniezione, fusione di metalli, lamiera ed estrusione.

Etichetta:

Condividi

Comment

0 comments

    Got thoughts or experiences to share? We'd love to hear from you!

    PRECEDENTE
    Prototipazione dei costi di fabbricazione della lamiera: utensili rapidi e utensili morbidi
    Jul 07 2026
    AVANTI
    Tabella degli spessori della lamiera: selezione dello spessore e linee guida DFM per i progettisti
    Jul 30 2026

    Featured Blogs

    empty image
    No data
    Parametro Perché è importante Valore di esempio
    Grado del materiale Determina il rapporto di disegno e gli strumenti acciaio inossidabile 304L
    Spessore della lamiera Imposta il limite di profondità 3T-4T 1,5 mm
    Geometria in rilievo Determina il costo della cavità dello stampo Caratteristica da 9 mm
    Tolleranza Garantisce la precisione della profondità ±0,01 mm
    Volume Ammortamento utensile 25.000 unità
