激光打标、雕刻和蚀刻服务：精密零件的定制永久标识

激光切割服务在航空航天和医疗设备等重要行业中，由于暴露在高温或腐蚀性物质中，序列号和 UDI 条形码等零件代码经常会出现磨损。这是由于传统的激光切割技术不允许在微观层面上对材料进行适当的修改，从而改变长链工艺中的能量密度和脉冲宽度。

LS Manufacturing 通过实施基于使用纳秒和皮秒激光器对零件进行永久标记的解决方案来应对这一挑战。通过修改 HAZ，我们能够实现超过 40 dB 的对比度和±1.5 μm 的深度控制。我们开发了独特的激光打标方法，我们将在下一节中讨论该过程的深度。

激光打标、雕刻和蚀刻：永久 ID 快速参考

工艺类型	主要特性和应用
激光打标（退火/变色）​	改变表面氧化膜的结构，留下深色/变色的痕迹。最适合手术器械、不锈钢产品。
激光雕刻（深蚀刻）	材料表面经受激光切割以形成凹槽。切割深度足以保证模具和序列号板的耐用性。
激光蚀刻（表面烧蚀）​	挖掘材料表面的薄层。在阳极氧化铝、涂层、塑料上形成鲜明对比的标记。
我们的材料和工艺匹配	我们根据材料调整激光类型（光纤、紫外线）、功率输出和加工速度，以获得最佳结果。
标记持久性和易读性​	耐磨、耐化学、耐热的耐用标记；我们保证符合行业标准。
高分辨率和复杂图形	能够创建详细的图形、高分辨率的 2D 条形码和最大0.2 毫米的微小文本。
结果：可追溯且合规的零件​	确保持久标记根据标准（ ISO、AS9100、FDA UDI ）保证可追溯性。
结果：美学和功能性品牌	创建不会对部件的性能和外观产生负面影响的永久徽标、说明或警告。

我们提供永久性解决方案来识别各行业使用的精密零件。通过为您提供具有持久高清标记（从退火到雕刻）的激光服务，我们帮助您创建可追溯的零件，确保合规性和品牌化。结果是您的零件记录齐全，可以组装和使用。

为什么相信本指南？ LS制造专家的实践经验

网上可以找到很多关于激光打标的文章，但本指南是基于不断的实际工作经验。在LS Manufacturing ，我们的车间面临着各种实际困难，例如在高温下确保永久可追溯性、使标记在灭菌后可读、在微型零件上创建精确标记。激光参数在这里至关重要。

我们对激光打标的知识和理解建立在与所用材料（从钛到经过特殊处理的合金）的直接相互作用的基础上。这是基于我们对提出的要求的理解国际汽车工程师协会以及铝业协会（AAC） 。它确保在不影响材料结构或光洁度的情况下达到最佳对比度和耐磨性。我们的目标是确保每个标记永​​久清晰可见。

所有这些建议都来自多年的成功实施。我们已经学会了如何在高速打标的同时保持高对比度，以及如何使用精致的材料而不会对它们造成压力。在这里，我们为您提供通过每次激光脉冲和每次标记检查的实践经验获得的信息。

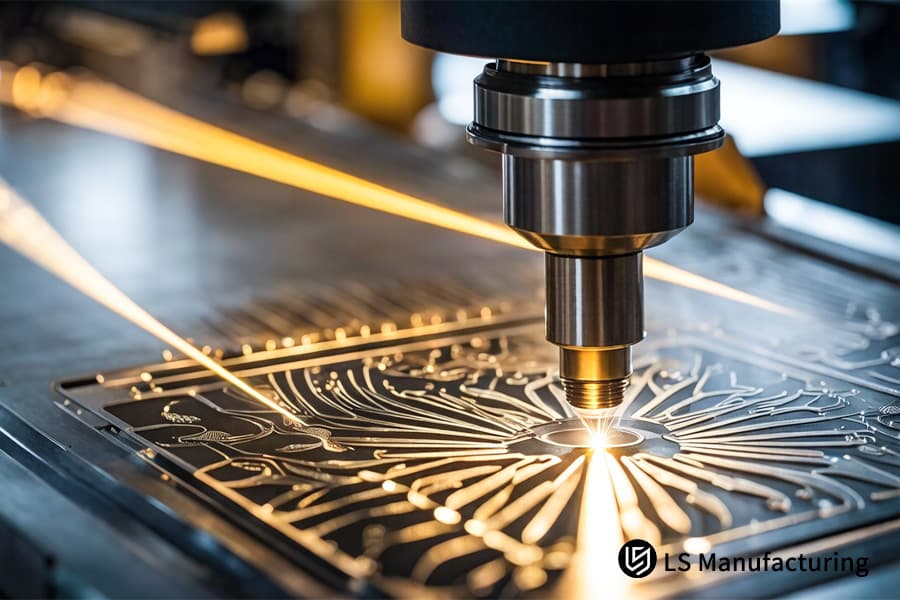

图 1：激光在不锈钢上蚀刻出复杂的图案，用于装饰建筑或仪表板功能。

为什么要将激光切割与永久激光打标相结合以实现 UDI 合规性？

精密加工设施将激光切割服务和永久打标操作结合起来，以解决零件标识符匹配的关键问题。这是通过在一次操作中生成不间断的数字线程来实现的，确保不会发生处理错误，并且从流程开始到结束生产的所有零件都实现100% 的准确性。

消除错误的统一平台

我们的解决方案采用单个 CNC 工作站，执行高容差光纤激光切割和即时切割永久性激光打标服务无需重新夹紧。切割和打标数据之间的这种直接联系形成了一个闭合的数字环路，保证了零件与标识符的完美匹配。消除手动干预可实现真正的精密制造集成，并几乎消除 UDI 标记错误的根本原因。

复杂表面上的自适应打标

之后的零件精密激光切割，例如复杂的毛坯提供的表面不利于任何可靠的识别标记，我们的解决方案涉及使用能够动态聚焦和光学表面映射的5 轴激光头。因此，该技术确保了光束路径和流畅性的自动实时控制，以沿着复杂的轮廓线、边缘和薄壁实现一致的高分辨率标记。

同步流程确保材料完整性和效率

由于控制两种不同操作的连续热影响对于获得高质量零件至关重要，因此我们开发了一种智能解决方案，可以在一个流程中自动更改激光参数从高能切割模式到低热量输入标记模式。因此，可以确保精细激光切割轮廓的微观结构完整性。

这个端到端精密激光切割一体化有效地解决了可追溯性所涉及的所有技术挑战，因为它不涉及流程分段。我们提供技术极其可靠的无缝流程，以确保识别和合规性的完整性，从而完全消除重要零件生产中的风险。

激光打标如何确保医疗级手术器械上的永久标记？

我们知道，尽管手术器械在高压灭菌器内经历了数千次循环，但仍需要持久的识别，且不影响任何生物相容性。专门激光打标服务通过形成充当标识符的永久氧化层，有效地实现这一点。以下是我们的做法：

次表面退火可实现生物相容性的持久性

• 工艺：​采用受控激光退火（“黑色打标”）工艺。
• 作用：​精确加热不锈钢，在表面下方形成一层丰富的氧化铬层，而不会烧蚀材料。
• 结果：创建高对比度和永久标记，保持原始状态表面光洁度和生物相容性，这是医疗级耐用性所必需的。

严格的灭菌和耐腐蚀性验证

1. 测试协议：​根据医疗标准对标记的灭菌和耐腐蚀性进行严格验证。
2. 方法：​延长中性盐雾测试 ( ASTM B117 ) 和高压灭菌循环。
3. 保证：​定制激光识别服务可确保标记能够承受设备（包括激光切割组件）的整个使用寿命。

复杂轮廓几何形状的精密打标

• 挑战：在细长轴、纹理手柄和复杂的激光切割轮廓上实现一致的标记深度、对比度和易读性。
• 解决方案：使用 5 轴激光系统具有动态聚焦和光学表面轮廓分析功能。
• 结果：​手术工具整个轮廓形状的标记深度、对比度和易读性一致。

该解决方案保证了药品可追溯性方面的技术确定性。通过使用激光打标服务可以解决诸如寿命、生物相容性和几何形状等重要问题。因此，不仅保证了标记，而且保证了其有效性，这将是确保医疗环境最大安全的关键。

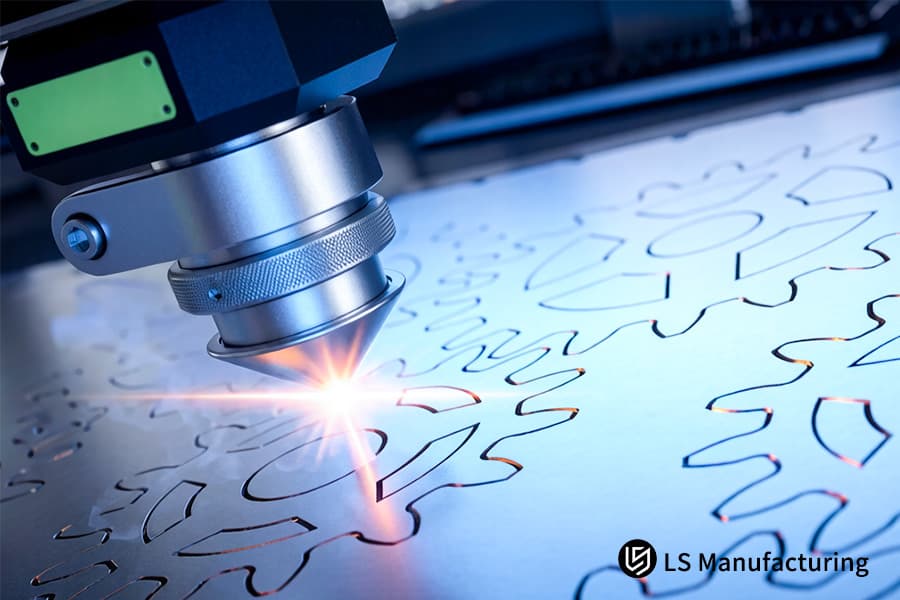

图 2：LS Manufacturing 的激光蚀刻服务使用聚焦的橙色激光束在金属板上创建复杂的齿轮图案。

重型航空发动机部件激光雕刻有哪些技术优势？

高强度航空航天部件的永久打标必须能够承受剧烈磨损而不损害材料的结构完整性。本文概述了最新技术提供的关键技术优势激光雕刻服务提供高度准确和深刻的标记。根据证实具有出色雕刻深度精度的实验结果，建议采用多遍扫描算法来减少熔渣形成。

方面	关键数据/机制
应用挑战	发动机零件上的永久标记应达到0.1 至 0.5 毫米的雕刻深度，以承受剧烈磨损和激光切割雕刻作业。
主要解决方案	在我们的精密激光打标服务中采用多道扫描技术有助于显着减少材料边缘的结渣效应。
技术实施​	使用带有钛基底的100W MOPA 激光器可以在以下情况下实现极其精确的烧蚀：深度激光切割雕刻。
结果与验证	交付雕刻深度精度<0.02mm ；这种精度水平可防止应力集中，并在疲劳测试期间提供100% 的结构设计完整性。

该分析证明，在激光雕刻服务中使用算法可以达到所需的深度，以避免应力集中并保持组件的完整性。从所提供的钛合金深度偏差低于0.02 毫米的数据中可以明显看出这种选择的原因。本文件提供了解决在航空航天零件上放置持久且清晰的标记问题的方法，使用先进的激光切割系统。

为什么选择激光蚀刻来最大限度地减少薄壁金属零件上的热影响区？

对于厚度小于 0.2 毫米的薄金属零件，传统的打标方法可能会导致热变形。本文件解释了如何激光蚀刻服务允许使用准冷烧蚀方法，其主要优点是激光蚀刻工艺将提供精确的热管理以消除热影响区：

有针对性的热管理策略

这是通过使用高频脉冲激光器来实现的。这一过程构成了在此过程中进行的激光切割服务的基础。它导致能量以微秒脉冲的形式传递。这有助于使材料快速汽化，同时降低相邻基板的导热率，从而实现在这种特殊情况下所需的冷处理概念。

HAZ 控制的流程优化

这是通过将激光 PRF 微调到500 kHz以上来实现的，使脉冲间隔变得小于热扩散时间，从而最大限度地减少热量积累。由此产生的高质量精度激光切割材料确保热影响区保持在 5 µm 以下，以最大程度地减少壁厚发生热应力或冶金变化的可能性。

通过测量结果进行验证

该优化过程的可行性通过产品的最终质量可见一斑。当考虑精密电子外壳时，打标后的平整度必须在Ra 0.8 µm以内。我们通过激光雕刻服务实现这一目标，因为我们确保了最小的热影响区，这意味着不会产生微应力或局部熔化而导致表面光洁度变形。这个结果证明了我们的技术能力精密激光切割系统。

我们通过精确控制能量输送将热影响区限制在 <5μm 范围内来解决这个问题，从而直接确保打标后表面的完整性。这种技术见解专为竞争激烈的高精度制造场景中的工程师而设计，在这些场景中，可验证的过程控制和对材料相互作用的深入了解，包括热管理高频激光切割，对于成功至关重要。

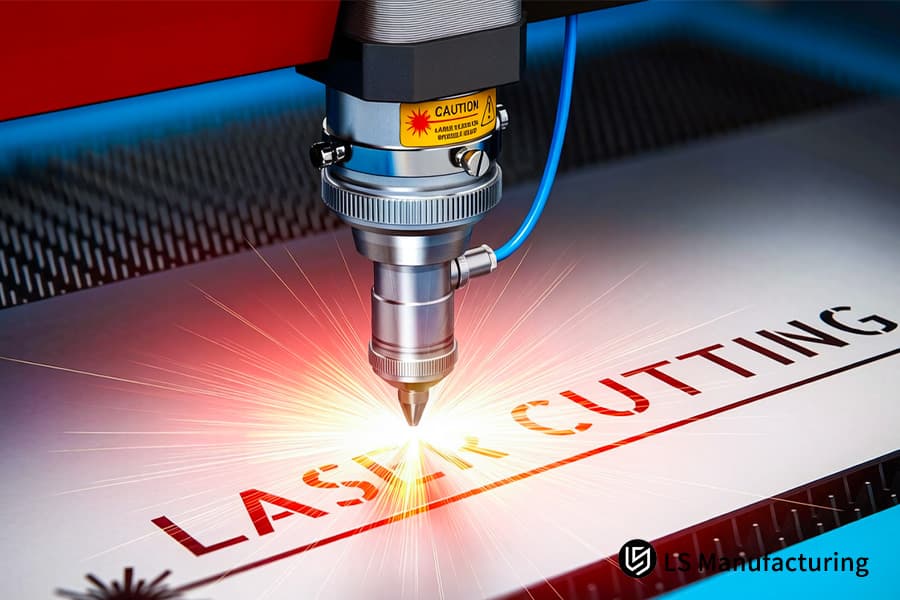

图 3：在金属表面蚀刻永久识别文本，以实现工业零件识别和可追溯性。

定制激光识别服务如何提高大批量汽车供应商的库存透明度？

大型汽车供应商面临两个主要问题，即大规模生产和定制化，其中单个零件的追踪变得至关重要。传统的标记系统依赖于手动操作或批处理，会留下许多数据空白并导致库存错误。我们通过先进的技术解决这个问题定制激光识别服务，提供从生产到实际零件的自动化数据链。该过程涉及以下步骤：

用于精确零件处理的视觉引导自动化

1. 挑战：​在快节奏的生产线上准确标记位置可变的零件。
2. 我们的方法：​结合机器视觉系统（ CCD相机），它将自动识别零件的位置和方向。
3. 结果：​系统捕获准确的坐标，允许激光打标服务​将完美定位和对齐的数据矩阵代码应用于每个组件，无论其在传送带上的位置如何。

动态数据集成以实现唯一标识

• 挑战：​为每个组件创建一个包含大量信息的独特识别标签。
• 我们的方法：​连接激光打标设备通过接口连接至工厂MES/ERP 。
• 结果：每个激光切割支架或其他部件都将收到一个基于与部件本身相关的唯一数据的二维条形码形式的唯一识别标签。

实现端到端供应链可追溯性

1. 挑战：​在整个生产和组装过程中保持身份和可追溯性。
2. 我们的方法：​耐用、可扫描的 ID 号就像组件的数字护照。
3. 结果：它确保从端到端（存储、装配、完成）的顺利跟踪，在整个复杂的汽车供应链中最大限度地减少差异和完整的可追溯性。

我们能够使零件以物理形式保存其数据，从而彻底改变了库存管理。两者之间脱节的问题已经通过我们解决了激光打标技术实现部件在创建时自动接收其唯一 ID。我们的愿景、动态数据和激光打标服务在提高透明度和减少库存处理错误方面提供了实际成果。

精密激光打标服务能否在喷砂条件下保持条码可读性？

由于喷砂等研磨操作通常会去除任何标记痕迹，导致其无法读取，因此本文档提供了有关我们的技术解决方案的信息，该解决方案考虑了后续精加工操作的需要，以保持条形码的可读性。事实上，这个文档解释了我们的参数精密激光打标服务需要承受 80 粒度的氧化铝喷砂作业。

技术参数/挑战	我们的方法/规范	理由和决策依据
标记耐用性深度	实现至少0.10-0.15mm的深度。	预先考虑通过喷砂去除材料，大约0.05-0.08mm厚。
实现爆炸后对比度	利用激光蚀刻服务，应用高功率和低速度来产生深霜腔。	创建一个微粗糙的空腔来捕获喷砂介质，以确保在清洁的基材上形成高对比度、永久的白色标记。
特定材料参数	基于合金牌号和硬度（例如， 304SS、Al 6061 ）。	不同的合金具有不同的熔化和重铸倾向，需要特定的能量设置。
验证和验收标准	涉及使用基于 ISO/IEC 15415 B 级标准的 DPM 扫描仪进行爆炸后验证。	这种数据驱动的验证激光切割钢基材​确保功能可读性，而不仅仅是目视检查，保证过程耐用性。

以下协议说明了爆破后的识别如何成为一种工程能力，而不仅仅是一种希望。深度预补偿规范、特定激光打标技术的对比度形成以及严格的验证解决了我们的客户在严格的表面处理中保持可追溯性所面临的关键问题。以下文件将证明我们在竞争激烈的制造环境中的技术价值激光切割和打标组合。

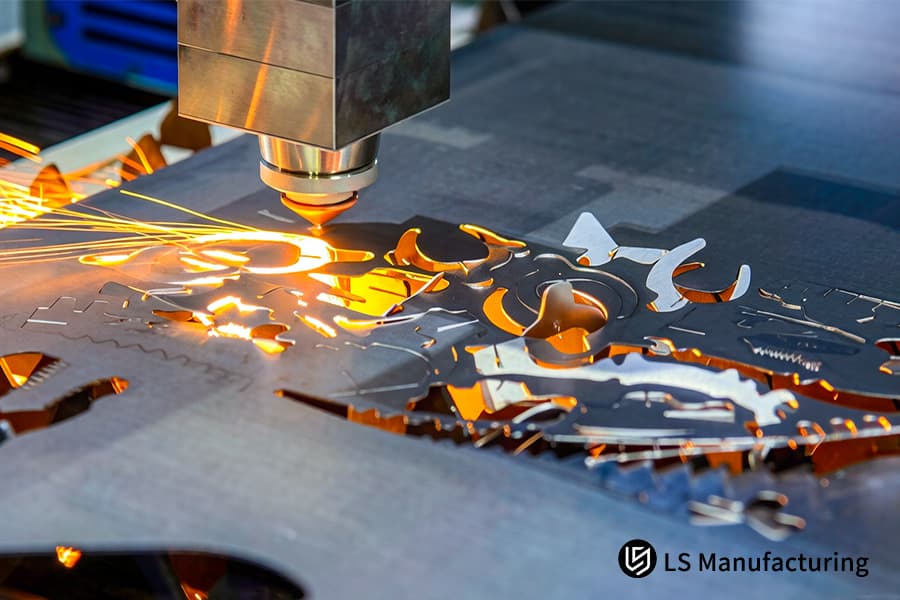

图 4：在不锈钢上蚀刻复杂的图案，用于装饰面板或精密过滤器组件。

案例研究：LS Manufacturing 医疗器械不锈钢手术刀定制激光识别项目

在以下案例中，我们展示了LS Manufacturing如何解决我们的客户（一家欧洲高精度手术工具制造商）所面临的关键可追溯性和合规性问题。在处理在复杂零件上获得可靠识别的难题时，我们的客户需要一个无菌且永久的识别系统，该系统由定制激光识别服务提供。

客户挑战

高级不锈钢手术刀需要0.3 毫米高的耐用且可读的标记。蚀刻导致深度不一致，从而导致两个关键缺陷：由于可读性低而导致首次通过率低于75% ，并且表面粗糙度会滞留灭菌剂材料。这些问题可能会危及该产品的监管批准和市场推出。因此，一个可靠的激光切割工艺这确保了迫切需要干净且高度可读的标记。

LS制造解决方案

我们的工程师使用安装在4 轴平台上的动态聚焦激光系统。关键部分是使用以下方法创建独特的能量补偿曲线： DFM分析，可以根据手柄的曲线实时调整激光器的参数。然后将该解决方案与内联AOI 系统相结合以进行全面检查。该过程首先获得激光切割毛坯，以便在打标前对表面进行最佳准备。

结果和价值

结果是弯曲表面上标记清晰度的初始合格率为99.8% 。最重要的结果是，标记在2,000多次高压灭菌器灭菌后仍能幸存，没有降解或捕获任何碎片。由于该标识的耐用性，客户遵守了所有法规，获得了实质性利益，并巩固了其全球供应链，选择LS Manufacturing作为他们的独家年度合作伙伴，提供激光切割和打标服务。

这是我们如何利用我们的技术技能通过数据验证的流程解决实际且具有挑战性的制造问题的示例。我们的工作远远超出了基本的激光切割服务范围，还包括设计一个利用运动控制和 DFM 技术以及100%检查的应用程序。

利用我们的精密激光打标解决方案实现完美的可追溯性和医疗级持久性。

为什么LS Manufacturing的激光切割和打标是一项长期投资？

在制造方面，真正的成本比单位价格更重要。真正的问题是通过消除与返工、处理和质量问题相关的任何额外成本来最大限度地降低总拥有成本。在LS Manufacturing ，我们利用集成制造单元来实现这一目标，该单元将激光切割和打标服务流程整合到一个自动化流程中。以下是技术细分，解释了我们如何节省总量的12%激光打标成本:

集成工艺设计：消除二次夹具

• 统一工件夹持解决方案：一种定制工具在整个轮廓切割过程中以及之后的定制激光识别服务中固定毛坯。
• 基准一致性：整个运行过程中，机器坐标基准没有变化，确保定位精确。
• 直接结果：重复设置的额外公差不会影响质量光纤激光切割。

过程中质量保证自动化

1. 集成视觉系统：相机在激光切割操作后检查零件的存在和方向，这对于成功至关重要金属板材激光切割。
2. 后标记验证：同一相机读取并检查零件上标记标签的质量（例如数据矩阵）。
3. 自动化处置：自动化软件对零件进行分类，无需人工检查。

优化电池利用率并缩短周期时间

• 自动化物料搬运：机器人龙门负责原材料装载和成品零件卸载过程，保持主轴的高利用率。
• 并发操作：在执行最后一条切割线时进行程序加载，减少最佳等待时间激光切割自动化。
• 绩效跟踪：我们允许对主轴运行时间与总周期时间进行持续的数据驱动的成本效率分析，从而消除所有非增值周期。

持续精确的数据骨干

1. 闭环校准：从机器视觉收集的信息调整激光焦点和切割头位置。
2. 工艺特征监控：每个特定工件的所有关键参数（例如激光功率水平）都将受到监控和记录，为每个精密激光切割程序提供完全数字化的工艺跟踪。
3. 预测性维护：当质量仍然可以维持时，对参数值漂移的分析启动维护。

上面提供的信息清楚地表明了所提出的解决方案在技术上是合理的，并且不旨在营销目的。它通过对硬件/软件/流程集成的详细解释证明了我们的竞争地位，为我们提供了可衡量的财务和质量效益。该解决方案的核心是以更低的成本提供可靠性和可追溯性。

如何评估制造商的高精度激光蚀刻和识别需求？

选择关键激光蚀刻服务的合作伙伴需要进行技术审核，不是能力的库存检查。这里的关键问题是确保公司能够系统地控制整个标记过程，以保证在困难情况下的永久可追溯性和可靠性。这才是彻底的激光打标厂家评价需要达到：

审核系统过程控制

不要仅仅停留在检查认证上。我们审核公司质量管理体系（例如ISO 13485 ）与其日常激光流程的整合情况。这包括评估用于验证和管理每个材料等级的激光打标服务参数变化的书面流程，确保可重复性由系统而不是人来保证。

验证先进技术部署

克服难加工材料上的热影响区必然需要某些硬件。我们的评估要求使用超快激光器（皮秒）来检查冶金横截面样本，这证明热效应最小。这是一项强制性要求，以确保微米级激光切割复杂的标识符和微观特征而不损坏基材。

需要客观绩效数据

标记必须在其环境中经久耐用。报告将是全面的；也就是说，不仅是证书，而且是寿命测试结果的描述（附着力根据ASTM D3359 ，附加盐雾测试）。为了避免由于缺乏寿命测试而导致的现场故障，需要这种客观可测量的参数。

确保完整的参数可追溯性

仅通过最终检查无法在制造过程中识别参数漂移。建议的方法需要与激光源建立主动的MES/ERP连接，从而允许根据每个工件记录其参数（功率、速度和频率）。因此，可追溯性和统计过程控制成为可能，确保所有零件都符合激光切割公差同时记录该过程。

该模型的概念基于竞争性方法，该方法提供了基于从能力验证到流程验证的转变的合作伙伴选择标准。该过程将涉及确保控制多个参数的方法超短激光切割​和雕刻。

常见问题解答

1. 为什么LS Manufacturing更喜欢光纤激光器在金属上进行永久激光打标服务？

光纤激光器提供高光束质量和稳定性，可在不锈钢、钛​​和铝上创建高对比度标记，这些标记在未来几十年内仍保持可见和可读。

2. 你们的激光打标服务可实现的最小字体大小是多少？

使用我们的高精度扫描振镜，可以在医疗器械等狭小空间内制作包含高度小至0.1mm的清晰字符的标记，而不会产生任何毛刺。

3. LS Manufacturing 如何确保激光切割服务不会影响打标精度？

LS Manufacturing采用先进的多轴协调控制。激光切割后，系统自动切换到打标模式，无需移动其位置，因为它依赖于相同的坐标系。

4. 您的定制激光识别服务可以处理大批量生产的序列化吗？

是的，我们的系统允许从Excel/ERP 系统导入数据流，从而可以根据生产流程自动化的要求轻松更新序列号和二维码，预计产量可达数百万。

5. 你们的激光雕刻服务适合所有类型的工业塑料吗？

不会，但 LS Manufacturing 使用紫外激光器，这有利于冷加工，从而防止塑料表面烧焦，从而提供光滑且美观的表面光洁度。

6. 如何验证精密激光打标服务产生的结果的对比度？

我们的条码阅读器遵循ISO/IEC 15415规范来检查每个批次，这保证了超过 40 dB的对比度。因此，可以保证使用扫描设备的100%可读性。

7. LS Manufacturing的激光切割和打标服务包括材料表面预处理吗？

是的。如果材料表面沾有油脂，我们会进行超声波清洗，以获得最大的附着力，并且激光雕刻标记清晰易读。

8. 我应该提供什么信息才能收到激光蚀刻服务的报价？

请分享您的 3D/2D 图纸、材料等级、标记内容以及任何耐腐蚀性要求。您将在24 小时内收到我们的报价。

概括

在制造业中，绝对精度至关重要，部件标记象征着身份和质量。通过将激光切割与先进的打标技术相结合， LS Manufacturing 解决了标签脱落和难以辨认等关键痛点。它还通过数据驱动的监控为全球追溯提供“坚不可摧”的支持。

您的精密零件是否因标记模糊而面临退货风险？避免不专业的标记成为隐藏的供应链地雷。 LS Manufacturing 提供免费的激光打标样品和性能测试报告。立即上传设计或发送样品； 48小时内，收到完美的样品和详细的分析报告。立即获取免费的技术建议和报价，或者 在线咨询高级工程师。 LS Manufacturing 激光切割服务确保您的精密零件具有经得起时间考验的权威认可。

确保永久识别并符合与您的制造集成的精密激光打标服务。
