Fundição de investimento versus fundição em areia: prós, contras e principais diferenças

A seleção do processo de fundição é uma etapa fundamental no processo de fabricação dos produtos, tendo influência direta no desempenho final e no custo de produção. Vários caminhos de processos definem as características de qualidade significativas dos componentes metálicos, incluindo densidade interna, propriedades mecânicas e precisão dimensional , que têm efeitos importantes na confiabilidade do produto, vida útil e competitividade no mercado. Além disso, o plano de processo é um fator-chave do consumo de materiais, consumo de energia, investimento em moldes e tolerâncias de usinagem subsequentes e é uma das principais formas de controlar o custo geral. Consequentemente, a análise cuidadosa do processo e a seleção antecipada no início do projeto e da produção são essenciais para a otimização técnica e econômica e são estrategicamente importantes para a lucratividade geral de uma empresa. Abaixo, discutiremos dois dos grandes processos de fundição – microfusão e fundição em areia – para enriquecer sua compreensão.

Referência rápida de comparação de dimensões de núcleo de fundição de investimento vs. fundição em areia

Dimensões de comparação	Fundição de investimento	Fundição em Areia
Precisão e Qualidade	Extremamente alto • Precisão Dimensional (CT7-9) • Acabamento de Superfície (Ra 1,6-6,3μm) • Quase nenhum rascunho	Relativamente baixo • Amplas tolerâncias dimensionais (CT10-13) • Rugosidade superficial (Ra 12,5-50μm) • Rascunho obrigatório
Características de custo	Alto custo unitário, baixos custos subsequentes • Altos custos de fabricação de molde/casca • Adequado para produção em larga escala para distribuir custos • Baixas tolerâncias para usinagem subsequente, gerando economia	Baixo custo unitário, altos custos subsequentes • Custos de fabricação de moldes muito baixos • Adequado para produção de peça única em pequena escala • Elevadas tolerâncias subsequentes para limpeza e usinagem, incorrendo em custos elevados
Aplicações	Peças complexas e precisas de pequeno e médio porte • Materiais: Liga de Aço, Aço Inoxidável, etc. • Características: Cavidades complexas, paredes finas, padrões finos • Aplicações: Rotores de turbinas, dispositivos médicos, pás aeroespaciais	Peças de grande e médio porte com estruturas descomplicadas • Materiais: Alumínio fundido, ferro fundido e praticamente qualquer outro metal • Características: Grandes estruturas, bases e invólucros • Aplicações: Bases de máquinas-ferramenta, carcaças de válvulas e bombas, blocos de motores
Decisão Chave	Escolha fundição de precisão para peças finas e complexas e fundição em areia para peças grandes e de baixo custo.

Por que confiar neste guia? Experiência prática de especialistas da LS

Na LS, compreendemos as frustrações diárias de traduzir design inovador em peças fiáveis ​​e de precisão. Nossa expertise reside na experiência real. O Equipe de engenharia LS tem anos de experiência no mundo real e casos de sucesso na área de fundição de precisão . Imagine, por exemplo, um corpo de válvula hidráulica de alta pressão para um motor de aeronave específico. Este módulo possui um padrão altamente complexo e requer circuitos internos de óleo altamente precisos. Os métodos tradicionais de fundição oferecem baixos rendimentos e altos níveis de variação de desempenho. Os especialistas da LS empregam um módulo proprietário de solidificação direcional e controle para controlar de perto todo o processo de fundição de precisão. Isto não só permite o desenvolvimento de cavidades complexas em uma única etapa, mas também aumenta significativamente a densidade da microestrutura e a uniformidade da composição, garantindo que o desempenho do produto atenda exatamente às rigorosas especificações da aviação.

Escolher LS traz muito mais do que uma simples técnica de fundição; ele oferece uma abordagem completa, comprovada e confiável, definida por líderes de mercado. Nossa atitude incorporada de “resgate de processos” nos permite transformar formas aparentemente impossíveis em produtos funcionais com excelente desempenho e baixo custo, adicionando efetivamente competitividade central inerente e eliminando riscos do projeto. Toda esta profunda experiência é a base sólida deste manual firme.

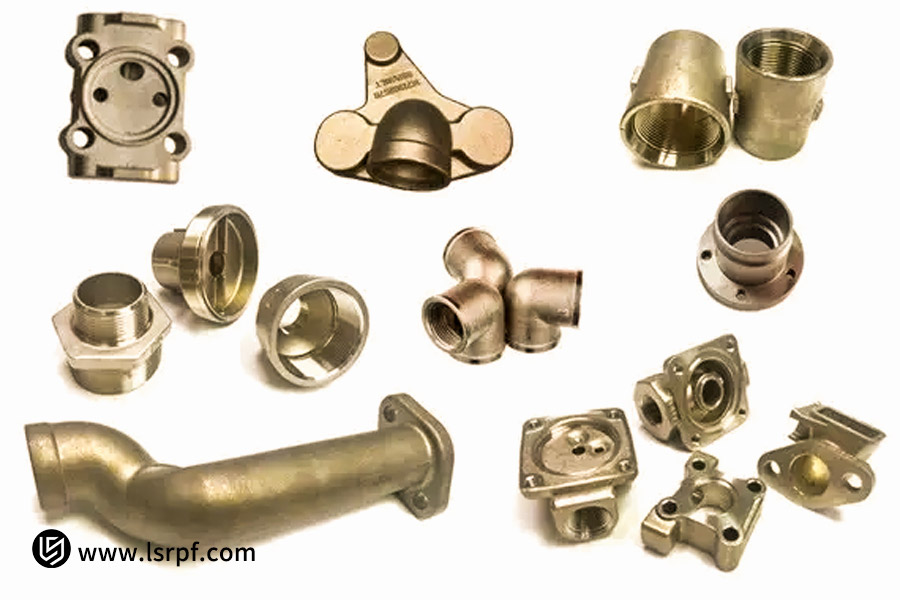

O que é fundição de investimento? Por que é o “Rei da Fundição de Precisão”?

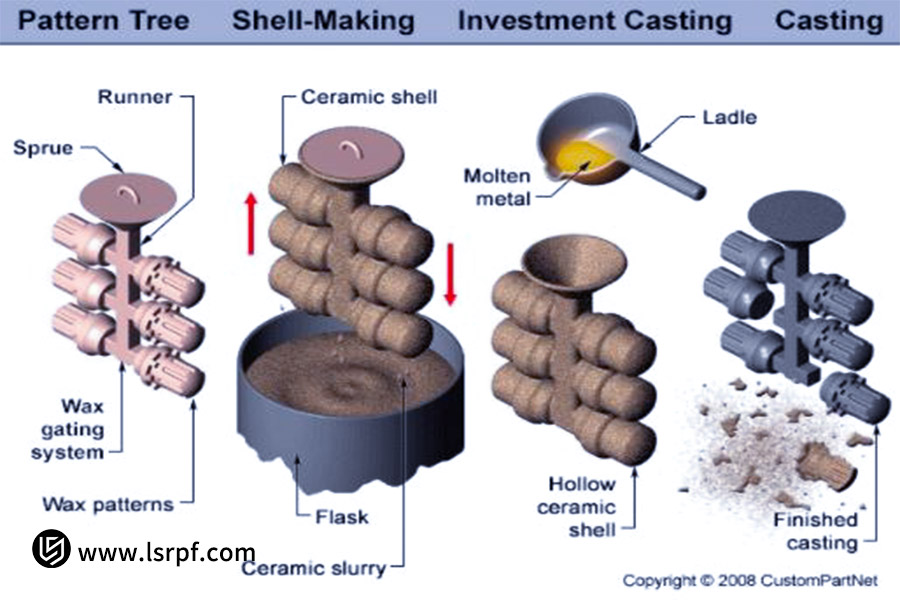

A fundição por cera perdida , também conhecida como fundição por cera perdida , é um processo que cria peças fundidas de precisão construindo um padrão de cera descartável, aplicando camadas refratárias para formar a casca e, em seguida, queimando o padrão de cera perdida e fundindo o metal fundido. É " O Rei da Fundição de Precisão " porque é incomparável em capacidade de moldagem e desempenho geral.
Os principais pontos fortes deste processo estão todos centrados em três áreas:

1. Ele exibe uma precisão dimensional muito melhor e excelente acabamento superficial , permitindo a produção de peças com formato quase final com minimização considerável na quantidade de usinagem secundária.
2. A fundição de precisão possui capacidade incomparável em lidar com geometrias complexas , permitindo moldagem de componentes com cavidades extremamente complexas, padrões complexos ou paredes extremamente finas, um feito que é muito difícil de conseguir usando outros métodos.
3. Possui ampla compatibilidade de materiais e pode ser utilizado com quase todas as ligas , principalmente com excelente desempenho em fundição de alto desempenho aço inoxidável , ligas de alta temperatura e outras ligas especiais.

A fundição de precisão emergiu como um processo inevitável de fabricação de componentes de qualidade de alta precisão, desde as pás das turbinas dos indústria aeroespacial às articulações artificiais do indústria médica , até componentes complexos de equipamentos de alta qualidade. Combina harmoniosamente design complexo, alto desempenho e economia e, portanto, é o "Rei da Fundição de Precisão".

Como a fundição em areia pode dominar o mercado de componentes pesados ​​a preços baixos?

A fundição em areia , com suas incomparáveis ​​vantagens de custo e excelente flexibilidade , é agora a grande favorita para a fabricação de componentes pesados. Sua posição como processo preferido para unidades de metal pesado não se deve à sua altíssima precisão, mas sim ao seu caráter econômico e flexível combinado, que atende com precisão aos requisitos básicos do negócio de componentes pesados.

Esta competitividade básica baseia-se em três considerações:

1. Primeiro, tem custos de molde muito baixos . Os moldes de madeira ou de resina são baratos e rápidos de produzir, sendo particularmente adequados para produção única ou em pequenos lotes, evitando grandes investimentos iniciais.
2. Em segundo lugar, a técnica possui excelente flexibilidade. Os moldes de areia são virtualmente limitados pelo tamanho da peça, peso ou complexidade da estrutura, o que significa que qualquer coisa, desde bases de máquinas-ferramenta de várias toneladas até enormes blocos de motor, pode ser moldada integralmente.
3. Por fim, a fundição em areia possui uma enorme gama de materiais , o que significa tudo, desde os comuns ferro fundido e aço a outros metais não ferrosos podem ser produzidos.

A fundição em areia é, portanto, um processo de produção insubstituível e inescapável em indústrias conscientes dos custos e orientadas para a funcionalidade, como a indústria pesada máquinas-ferramentas , equipamentos de grande potência e máquinas de escavação. Ele oferece a capacidade de fundir componentes metálicos maciços com o menor custo disponível. Essa relação custo-benefício incomparável é a explicação fundamental para o fato de ter sobrecarregado o mercado de peças pesadas.

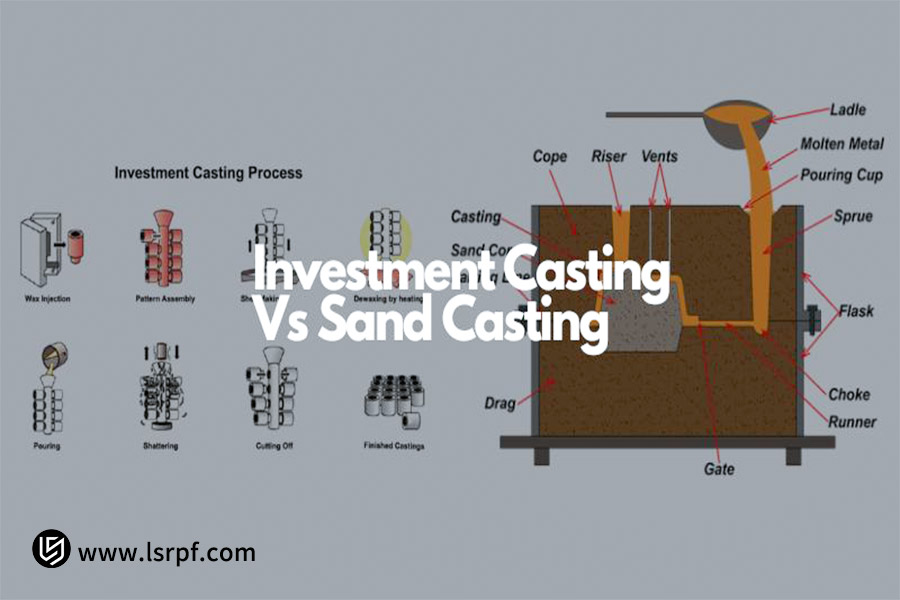

Uma compensação crítica: uma comparação entre fundição de investimento e fundição em areia Cinco dimensões essenciais

Nas escolhas críticas de projeto e fabricação de produtos, a escolha do processo de fundição costuma ser uma compensação entre eficiência, economia e desempenho. Como processos estabelecidos, a fundição de precisão e a fundição em areia representam dois paradigmas tecnológicos distintos, cada um priorizando a precisão e a economia. Compreender as suas diferenças inerentes não é vencer, mas sim simplesmente combiná-las com as especificações dos projetos. As cinco diferenças principais a seguir são uma tentativa de mostrar um processo de tomada de decisão claro e ajudá-lo a alcançar a solução ideal para esta decisão crítica.

Dimensões de comparação	Fundição de investimento	Fundição em Areia	Chave para vencer
Precisão e qualidade de superfície	• Precisão dimensional extremamente alta (CT grau 7-9) • Superfície lisa (Ra 1,6-6,3μm) • Calado próximo de zero, contornos firmes	• Enormes tolerâncias dimensionais (CT grau 10-13) • Acabamento grosso (Ra 12,5-50μm) • O esboço é necessário, com flash na linha de partição.	A fundição de precisão usa moldes cerâmicos descartáveis ​​e não possui superfície de separação, por isso é conhecida como o " Rei da Fundição de Precisão".
Estrutura de custos	Alto custo unitário, baixos custos subsequentes • Alto custo do molde: projeto complexo e produção de extrusões metálicas • Baixo custo unitário: Ideal para produção em massa para distribuir custos • Baixo custo subsequente: Poucas tolerâncias de usinagem, minimizando o custo de usinagem	Baixo custo unitário, altos custos subsequentes • Custo de molde extremamente baixo: moldes de madeira/resina baratos e fáceis de produzir • Alto custo unitário: Ideal para produção de item único/pequenos lotes • Alto Custo Subsequente: Limpeza pesada, polimento e subsídios de usinagem.	A fundição em areia oferece vantagens incomparáveis ​​de custo e velocidade em pequenos lotes e produção de protótipo .
Complexidade do projeto	Ganhar • Pode fundir peças muito complexas • Ideal para fundir cavidades complexas, paredes finas (até 0,5 mm) e detalhes finos • Facilita a fundição integral, reduzindo peças de montagem	• As estruturas não devem ser muito complexas • Limitado por superfícies de partição e ângulos de saída • Difícil moldar cavidades complexas e estruturas extremamente pequenas.	A fundição de precisão oferece aos designers uma capacidade de modelagem de forma livre quase ilimitada.
Adaptabilidade de materiais	Largo • Adequado para quase todas as ligas, especialmente ligas de alta temperatura, aço inoxidável e aços especiais.	Muito amplo • Adequado para fundir quase todos os metais, sendo os mais comuns ferro fundido, alumínio fundido e ligas de cobre. Gravata.	Ambos possuem ampla versatilidade de materiais, mas a economia é diferente dependendo do comportamento do custo do material.
Ciclo de Produção e Eficiência	Tempo de ciclo longo, mais adequado para produção em massa • Processos demorados de fabricação de moldes, fabricação de cascas, desparafinação e queima • Longo tempo de preparação inicial, mas altamente eficaz no início da produção em massa • Baixa taxa de produção, não adequada para empregos em crise.	Tempo de ciclo curto, adequado para resposta rápida • Fabricação rápida de moldes (algumas horas/dia) • Ciclos rápidos de moldagem e vazamento • Ideal para testes rápidos e entregas com prazos curtos.	A fundição em areia é mais flexível em termos de velocidade de entrega e capacidade de resposta às mudanças de projeto.

• Resumidamente, a diferença entre fundição de precisão e fundição em areia é basicamente uma escolha entre as duas filosofias de “melhoria constante” e “eficiência econômica”.
• O primeiro, com sua precisão incomparável e moldagem complexa, é a primeira escolha do componente de precisão de alta qualidade;
• este último, com sua incomparável flexibilidade de custos e moldagem para serviços pesados, domina o mercado de serviços pesados.
• Finalmente, sua escolha deve ser baseada nas prioridades do produto: buscar desempenho e complexidade máximos ou conciliar a economia e o ritmo da produção em massa. Esse contraste oferece uma base sólida para sua decisão estratégica.

Quão complexos podem ser os projetos de fundição de investimento?

O investimento operação de fundição , o "Rei da Fundição de Precisão", tem uma competência central competitiva em ter a capacidade de tornar realidade os conceitos dos designers mais selvagens. Ele pode penetrar quase todas as limitações geométricas impostas pelos processos de fabricação tradicionais e, assim, desfrutar de total liberdade para atender aos direcionadores finais de funcionalidade, leveza e integração do produto.

Essa capacidade de dar vida a projetos complexos é articulada principalmente de três maneiras:

1. Ele torna possível a moldagem única de componentes com cavidades internas detalhadamente detalhadas, passagens curvas e reentrâncias ocultas , como os complexos dutos de resfriamento das pás da turbina do motor - componentes que não podem ou são difíceis de fabricar por outros meios.
2. Possui excelente capacidade de fundição em paredes finas para fundir estruturas leves com espessuras de parede de até cerca de 0,5 mm, conservando o peso substancial da peça sem sacrificar a resistência. Terceiro, torna possível a integração funcional final.
3. Através de um design avançado, peças complexas que de outra forma teriam que ser compostas de muitas peças separadas são combinadas em uma peça fundida integral rígida, eliminando completamente a perda de resistência e os erros de montagem associados às juntas.

Esta é a razão pela qual produtos que incorporam os níveis mais sofisticados de conhecimento em design industrial, desde pás de turbinas de aeronaves na aviação com sistemas de resfriamento complexos até dispositivos ortopédicos porosos na medicina que reproduzem exatamente o esqueleto humano, todos dependem da tecnologia de fundição de precisão. Não é apenas um processo de moldagem; é um facilitador da inovação disruptiva, dissociando completamente a sofisticação do design dos limites da fabricação.

Estudo de caso LS: A jornada de resgate de processos para corpos de válvulas hidráulicas de aviação

Os corpos de válvulas hidráulicas da indústria aeroespacial são o “centro central” do gerenciamento de movimentos críticos, e sua qualidade está diretamente correlacionada com a segurança de voo e o desempenho do sistema.

Desafios encontrados

Uma empresa de hardware para aviação teve que produzir um corpo de válvula hidráulica totalmente novo e extremamente complexo. O corpo da válvula contém uma rede complexa de canais de fluxo irregulares que se cruzam para fornecer controle hidráulico preciso. Os processos tradicionais de fundição em areia ou de máquina não apenas exigem altos custos de molde e longos prazos de entrega, mas também criam numerosos furos de processo e canais de fluxo direto, resultando em peças enormes e volumosas. Além disso, eles também sofrem com uma perda significativa de pressão interna do fluido e um consumo de energia chocante. Além disso, caro materiais de nível aeroespacial são desperdiçados na fabricação subtrativa padrão, mais uma vez elevando o custo geral.

Correções tradicionais

Sacrificar o design – cortando atalhos no layout do canal de fluxo e aplicando produção segmentada seguida de montagem em detrimento do desempenho e da confiabilidade do sistema; ou invista tempo e capital significativos na criação de moldes complexos com altos níveis de sucata. Ambas as abordagens lutam para atender ao desempenho geral, ao peso, ao ciclo de entrega e às especificações de custo ao mesmo tempo, apresentando um desafio significativo para os clientes.

A solução inovadora da LS

Depois de realizar uma análise detalhada dos pontos problemáticos do cliente, a equipe técnica desenvolveu uma nova solução combinada de microfusão com manufatura aditiva (AM) como a nova solução. Esta solução não é apenas uma substituição de processo; é um redesenho e reengenharia completos do processo de fabricação.

Criação de valor da LS

Não se trata apenas de inovação tecnológica; é um processo de criação de valor onde o desempenho e a acessibilidade se fundem. Seu valor está em:

• Facilitar o design inovador: Eliminar os bloqueios de produção dos processos tradicionais, permitindo que os engenheiros se concentrem na realização funcional e libertando o potencial ilimitado do design do produto.
• Simplificando o processo de fabricação: Reduzindo significativamente os ciclos de criação e entrega de novos produtos (potencialmente de semanas para meses), permitindo que os clientes aproveitem as oportunidades de mercado.
• Melhorar a competitividade geral: Permitir que os clientes obtenham desempenho de ponta enquanto controlam os custos gerais de fabricação, alcançando assim uma liderança tecnológica no mercado.

Ao alcançar esta revolução tecnológica dos corpos de válvulas hidráulicas de aeronaves, a LS demonstra mais uma vez a sua abrangente experiência em processos e liderança na integração da mais recente tecnologia e oferece aos clientes uma nova janela para uma produção de alto desempenho, eficiente e rentável.

Como os serviços de fundição de investimento on-line reduzem os prazos de entrega em 50%?

As empresas de casting de investimento on-line estão usando inovação de processos e inovação tecnológica para reduzir os prazos de entrega tradicionais de semanas em mais da metade. Não se trata apenas de uma melhoria na eficiência; é uma revisão completa do design à produção. Seu foco central é a eliminação de restrições de moldes com livre fluxo de dados e máximo controle de produção. A chave para tal redução radical está contida em três mudanças básicas:

Produção sem padrão e moldagem digital

Na fundição tradicional, a criação e o design do molde levam semanas. Os provedores de serviços on-line geralmente usam impressão 3D de nível industrial máquinas para imprimir diretamente padrões de cera. Por exemplo, a LS Company importou uma impressora 3D Systems ProJet MJP 2500IC, capaz de imprimir diretamente padrões de fundição 100% em cera sem molde. Isto reduz as semanas necessárias para preparar o padrão de cera para horas e permite a incorporação direta em processos de fundição padrão.

Colaboração e convergência digital

As plataformas online integram eficazmente sistemas como CAD (design assistido por computador), CAE (engenharia assistida por computador) e MES (sistemas de execução de produção) através da criação de uma plataforma digital integrada. A integração minimiza os silos de dados, permitindo um fluxo suave desde o pedido até as instruções do processo e o rastreamento de dados, reduzindo o tempo e os erros introduzidos pela duplicação e inconsistência de dados.

Gestão Inteligente de Produção e Monitoramento em Tempo Real

O sistema MES integrado garante uma gestão avançada do processo produtivo. Os modos de programação direta e reversa estão disponíveis no sistema para otimizar a programação da produção. Além disso, o monitoramento em tempo real dos parâmetros do equipamento (temperatura, pressão e tempo) nos principais processos de fabricação de cascas, desparafinação e fusão permitem alertas de falhas e respostas rápidas, garantindo uma coordenação eficaz de todos os links e reduzindo esperas e tempos de inatividade.

Resumindo, serviços de fundição de investimento possibilitados pela Internet reduzem significativamente os prazos de entrega através da eliminação da fabricação de moldes, conexão e otimização da cadeia de fornecimento digital e controle de produção inteligente. Eles também aumentam a flexibilidade e a controlabilidade da produção. Isto os posiciona como os mais apropriados para as necessidades de produção de pequenas séries e de iteração rápida, permitindo que os clientes se beneficiem de maior capacidade de resposta e competitividade do mercado.

Análise da estrutura de preços de fabricação de fundição de investimento personalizada

O custo de microfusão é um reflexo de seu processo complexo e de múltiplos direcionadores de custos. Estar ciente dos principais componentes de uma cotação é muito importante. A tabela a seguir descreve detalhadamente os componentes de custo significativos.

Categoria de custo	Conteúdo principal	Principais fatores de influência
Custos de materiais	Metal, cera, material refratário de casca (por exemplo, areia de zircão cara)	Peso da peça, qualidade do material, número de camadas de casca no molde
Custos de Processo	Rendimento do processo (peso de fundição/peso total de vazamento), consumo de energia, horas de trabalho	Complexidade estrutural da peça, rendimento de produção, duração do processo
Custos pós-processamento	Corte, retificação, limpeza de areia, tratamento térmico, testes especiais (por exemplo, raios X)	Complexidade da cavidade, requisitos de acabamento superficial, padrões de inspeção de qualidade
Amortização Administrativa	Taxas de administração, impostos, lucro, alocação de perda de sucata	Tamanho do lote do pedido, eficiência operacional da fábrica

Em resumo, uma cotação de investimento personalizado é uma expressão integrada de processo, material, gerenciamento e custo de risco. Entre esses fatores, o rendimento do processo em função do projeto da peça ocupa o centro do controle de custos, e o tamanho do lote do pedido é o ponto ideal de alavancagem para influenciar o preço unitário. Portanto, o controle ideal de custos surge do projeto antecipado simultâneo com os fornecedores, e não de negociações de preços.

Processo de tomada de decisão em três etapas: qual processo você deve usar em seu projeto?

A escolha adequada de microfusão ou fundição em areia é essencial para otimizar o desempenho do produto e minimizar custos . Não procrastine diante dessa decisão; em vez disso, aplique este processo de três etapas para decidir qual a melhor rota de processo para o seu projeto.

Etapa 1: avaliar as características da peça e os requisitos de qualidade

Os principais fatores são a complexidade da peça, a precisão e os requisitos de acabamento superficial. Se a sua peça contiver cavidades complexas, paredes finas (menos de 3 mm) ou exigir fino acabamento superficial (Ra < 6,3 μm), a fundição de precisão é a escolha mais clara. Se, no entanto, a estrutura for simples e houver tolerâncias frouxas, a fundição em areia é mais econômica.

Etapa 2: Considere a escala de produção e a economia

O tamanho do lote é o fator determinante de custo mais importante. A fundição em areia tem um custo de molde extremamente baixo e, portanto, é ideal para protótipos de peça única, pequenos pedidos ou produção em massa. A fundição de precisão envolve um alto investimento inicial no molde, mas o custo de cada peça é, na verdade, distribuído por muito mais unidades, o que tem um excelente valor de preço-desempenho.

Etapa 3: pesar o material e o ciclo de entrega

Por fim, verifique a compatibilidade do material (ambos são seguros para a maioria das ligas) e o prazo de envio. Ciclo de fundição em areia é curto e pode atender rapidamente a uma necessidade urgente; O ciclo da microfusão é longo, mas oferece uma solução indispensável para componentes complexos e precisos.

Resumindo, a chave para decidir é combinar exatamente o triângulo “complexidade, volume e custo”. Tendo em mente a regra de escolher moldes de investimento para complexidade, tamanho pequeno, produção complexa e alto volume, e moldes de areia para tamanho grande, produção simples, produção rápida e baixo custo, você fará a escolha mais inteligente tecnologicamente.

Perguntas frequentes

1. Quais são as principais distinções entre fundição de precisão e fundição em areia?

As principais distinções entre fundição de precisão e fundição em areia são precisão, custo e utilização. A fundição de precisão é extremamente precisa e suave e, portanto, adequada para peças pequenas e complicadas, mas também é extremamente cara. A fundição em areia é barata e adequada para peças grandes, mas também é extremamente imprecisa e áspera. Portanto, sempre que você escolher um processo, deverá considerar os requisitos específicos do seu produto.

2. Em que condições a fundição de precisão deve substituir a fundição em areia?

Use fundição de investimento se você precisar de alta precisão, acabamento superficial ou trabalho detalhado, como médico ou artístico . Use fundição em areia se precisar de peças grandes ou econômicas. Para peças com detalhes de precisão, use fundição de precisão; para peças grandes, use fundição em areia.

3. A fundição de precisão é significativamente mais cara do que a fundição em areia?

Sim, a fundição de precisão é geralmente várias vezes mais cara do que a fundição em areia. Isso ocorre porque a fundição de precisão é complicada e requer moldes caros , por isso é adequada para peças de alta precisão. A fundição em areia requer despesas menores, mas menos precisão e, portanto, tem uma diferença de custo várias vezes. Se não tiver a certeza sobre a escolha, contacte-nos através da LS, onde lhe poderemos disponibilizar um processo gratuito de design e seleção de produtos.

4. A fundição em areia pode ser usada para produzir peças de aço inoxidável de precisão?

A fundição em areia pode ser empregada para produzir peças de aço inoxidável, mas sua precisão é baixa e a rugosidade superficial é alta. É ideal para peças grandes ou de não precisão. Para peças de precisão, a fundição de precisão é mais adequada e pode manter altos detalhes. Se o seu produto de aço inoxidável não requer alta precisão, a fundição em areia pode reduzir alguns custos. Caso contrário, recomendamos o uso de fundição de investimento.

Resumo

A fundição em areia e a microfusão não são questões de superioridade ou inferioridade, mas caminhos tecnológicos percorridos para vários planos de produtos. Com precisão incomparável, moldabilidade complexa e acabamento superficial liso , a fundição de precisão tornou-se a primeira escolha para peças estruturais complexas e de alta precisão. A fundição em areia, com seu custo de molde extremamente baixo, flexibilidade dimensional incomparável e economia, mantém firmemente o domínio sobre componentes estruturais simples de grande e médio porte e fabricação de testes em lotes baixos. O sucesso do seu projeto depende da combinação desses dois processos com extrema exatidão.

Caso ainda não esteja convencido quanto à sua escolha de processo, o Grupo LS pode ajudá-lo com a nossa vasta experiência. Nós não apenas fornecemos análise complementar de seleção de processos, mas nossa equipe de engenheiros experientes revisará seus desenhos, avaliará seus requisitos e recomendará a solução técnica ideal para garantir o sucesso de seu projeto. Além disso, para atender ciclos de desenvolvimento desafiadores, podemos avançar no processamento, condensando significativamente os processos de produção e permitindo que você conquiste participação de mercado rapidamente. Entre em contato com a LS para tornar suas ideias uma realidade.

Carregue seus desenhos de projeto agora e obtenha um instante cotação de fundição de investimento (preço de microfundição), deixe a LS ser seu forte apoio na busca pela precisão máxima em microfundição!
