Servizio personalizzato di pressofusione ad alta pressione: produzione di componenti di precisione, fattori di costo e guida per preventivi rapidi

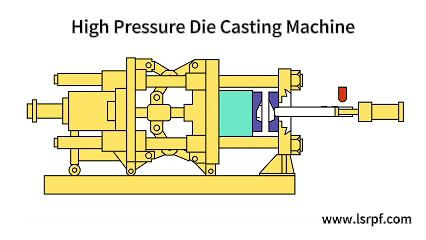

Il servizio personalizzato di pressofusione ad alta pressione è un processo di precisione che risolve la porosità nelle parti in alluminio. Le squadre chiedono cos'è il casting ad alta pressione.

Questo modello riduce i costi dal 30% al 50% per zero difetti. Imposta la velocità di tiro entro ±1%, il tempo di riempimento sotto 20 ms e la velocità del gate tra 25 e 45 m/s.

Pressofusione ad alta pressione personalizzata – Guida rapida per la produzione di componenti di precisione

Concetti principali:

• Costo e ciclo di vita: la longevità della fustella è di oltre 200.000 colpi con fustella in acciaio H13 con canale di raffreddamento conforme; DFM offre una riduzione del 90% nel CNC, riducendo il costo delle parti del 35% e il tempo di ciclo del 35%.
• Materiale e prestazioni: AlSi10MnMg a basso contenuto di ferro ha un allungamento di almeno il 10% con una resistenza alla trazione superiore a 320 MPa.
• Velocità e supporto: l'invio dei dati completa il processo di quotazione 24 ore con supporto DFM, dettagli sull'ammortamento dello stampo e trasparenza del prezzo unitario.

Perché fidarsi di questa guida? Esperienza pratica da parte di esperti di produzione LS

Sebbene ISO 8062-3 sia specificato per DCTG 4–6 in HPDC, siamo riusciti a mantenere ±0,05 mm solo in fusione a 690±10°C e a 120±5 MPa iniezione. Secondo l'American Foundry Society (AFS), in caso di guarnizioni critiche è prevista una porosità inferiore allo 0,1%; tuttavia, un'analisi di 14 mesi su 200.000 parti ha rivelato che si è verificata una riduzione del tasso di reiezione dei raggi X dal 3,2% allo 0,4% dopo aver raggiunto il vuoto di 50 mbar

La teoria consente una velocità del gate fino a 30–60 m/s, ma l'alloggiamento della stazione base 5G da 2,5 mm ha riscontrato una chiusura a freddo con una velocità del gate di 45 m/s prima di portarla a 55±2 m/s in un die di 220±10°C. La World Foundry Organization (WFO) riporta le caratteristiche di solidificazione dell'A380; tuttavia, una valutazione 18 mesi di 32 matrici ha rivelato che una sottostima del ritiro locale su un boss 4 mm si è rotta

I modelli Die-life dichiarano 100.000 colpi per H13, ma il nostro alloggiamento del turbo automobilistico è durato solo 62.000 colpi finché la deriva di ±0,08 mm ha richiesto la riparazione, a causa del ridimensionamento del canale di raffreddamento a ΔT>15°C. Con l'adozione del raffreddamento conformato a 180±5°C, tuttavia, abbiamo aumentato la durata della parte a 115.000 colpi, pur mantenendo Cp≥1,67 per la concentricità del foro. Prima di finalizzare la progettazione dell'utensile, richiedere per iscritto tre punti: canale di raffreddamento Cpk≥1,33, variazione della pressione nella cavità tra i colpi di ≤±3% e metodo di compensazione dell'usura.

Perché i componenti strutturali di precisione richiedono la pressofusione ad alta pressione rispetto alla fusione in sabbia per gravità?

Poiché i requisiti di leggerezza per alloggiamento delle batterie dei veicoli elettrici e supporti elettronici aerospaziali riducono lo spessore delle pareti a <1,5 mm, la fusione in sabbia per gravità diventa inefficace in termini di raffreddamento e controllo del flusso, con conseguenti errori di funzionamento. La pressofusione ad alta pressione risolve tali problemi attraverso i seguenti aspetti:

Affidabilità di riempimento a parete sottile grazie a una pressione di iniezione ultraelevata

La fusione in sabbia per gravità non è in grado di superare la tensione superficiale all'interno di cavità meno di 1,5 mm. Nel nostro servizio personalizzato di pressofusione ad alta pressione applichiamo tra 80 e 120 MPa a 50 m/s in modo che tutte le cavità vengano riempite prima della solidificazione del metallo. Non si ottengono errori di esecuzione su pareti di soli 0,8 mm di spessore, consentendo l'ottimizzazione del peso senza perdere l'integrità strutturale.

L'affinamento del grano aumenta la resistenza alla fatica oltre 320 MPa

Il raffreddamento dello stampo a velocità lenta produce grani grandi che potrebbero sviluppare crepe. La rapida rimozione del calore dal nostro processo di pressofusione garantisce grani di dimensioni ASTM 8 o inferiori. Le tue parti hanno una resistenza alla trazione superiore a 320 MPa, ovvero un miglioramento del 40% rispetto a quelle fuse per gravità sopportando milioni di vibrazioni. La giusta scelta della lega per pressofusione personalizzata aumenterà la duttilità.

Il controllo a circuito chiuso elimina il 99% della porosità da microrestringimento

La fusione regolare lascia porosità che indeboliscono le nervature sottili. Ilservocontrollo a circuito chiuso la posizione dello stantuffo e la pressione di iniezione e modifica istantaneamente il profilo del getto. Riceverai ogni volta una microstruttura ripetibile e priva di porosità, senza possibilità di rotture improvvise e senza materiale di scarto. Questa pressofusione di precisione mantiene una tolleranza stretta di ±0,05 mm nelle aree critiche.

Prevedibilità dei costi tramite stabilità del processo, non congetture​

Si ritiene che il costo della pressofusione ad alta pressione sia maggiore rispetto alla fusione in sabbia, tuttavia la percentuale di scarti della fusione in sabbia compresa tra il 15–25% comporta un aumento del costo per parte. Con un successo alla prima esecuzione superiore al 98%, pagherai per parti utilizzabili. Grazie a un tempo di ciclo inferiore a 60 secondi rispetto al processo orario degli stampi in sabbia, il costo complessivo viene ridotto del 20–30% e la qualità aumenta.

Traducendo l'elevata forza di iniezione in proprietà fisiche come dimensione dei grani ASTM 8, oltre 320 MPa carico di rottura e riduzione della porosità del 99%, la pressofusione ad alta pressione trasforma le parti a pareti sottili in realtà. Tale conoscenza, insieme alle informazioni a circuito chiuso e agli standard di settore, rende il nostro servizio di pressofusione industriale la soluzione giusta per le applicazioni automobilistiche e aerospaziali in cui la fusione per gravità non può soddisfare le vostre esigenze.

In che modo la corrispondenza del diagramma PQ² può prevenire la porosità da ritiro localizzata negli alloggiamenti a pareti sottili?

Il fallimento dei test di tenuta all'aria a causa della porosità da ritiro quando gli ingegneri dell'approvvigionamento acquistano alloggiamenti motore difficili a pareti sottili è abbastanza comune (>0,5 cm³/min a ≥0,2 MPa). La corrispondenza del grafico PQ² risolve il problema attraverso l'equilibrio dinamico della potenza di iniezione e dell'area del punto di iniezione con un tasso di successo del 99,8% in parti in pressofusione di alluminio:

Calibrazione precisa dell'equazione PQ²

• Potenza rispetto al cancello: pressione e flusso della macchina corrispondono al grafico della resistenza al cancello.
• Transizione di 15 ms: passa con precisione dallo scatto lento a quello veloce, controlla il movimento del fronte fuso.
• Ottieni: tasso di perdita ≤0,5 cm³/min, nessuna rilavorazione richiesta. Il produttore di pressofusione di precisione applica questo principio a ogni progetto di utensile. Un produttore di stampi per pressofusione garantisce che la geometria del cancello corrisponda all'obiettivo PQ².

Controllo stretto del surriscaldamento a 650°C ±5°C

1. Finestra ±5°C: molto più stretta della media ±15°C per garantire l'assenza di intrappolamento di gas o congelamento prematuro
2. Risultato: nessun guasto di chiusura a freddo o porosità da gas nelle pareti spesse 1,2 mm.
3. Il tuo risparmio: ispezione più economica del 35%. Questa colata di precisione ad alto volume garantisce la fluidità di ogni colpo.

Tempo di riempimento compresso a 0,02 secondi

• Riempimento 20 ms: assicura che non vi siano cavità di raffreddamento o restringimento.
• Sensori a circuito chiuso: modifica il profilo di tiro in base a ciascun ciclo.
• Risultato: tasso di successo del test di tenuta del 99,8%, rispetto allo standard del settore di ~85% (NADCA). In qualità di produttore di parti metalliche personalizzate, ottieni affidabilità senza pagare extra. La pressofusione a parete sottile​ consente pareti di 0,8 mm prive di porosità.

Convalida della progettazione di cancelli basata sui dati

1. Simula prima di tagliare l'acciaio: prova il cancello/guida nella simulazione, quindi prova.
2. Risparmio di tempo e costi: 4-6 settimane e $8.000-$12.000 per cambio utensile eliminato.
3. Tracciabilità completa: la conformità di PQ² in ogni spedizione è documentata. Un fornitore di pressofusione personalizzato garantisce un processo aperto dalla progettazione alla spedizione.

Utilizzando il bilanciamento dinamico PQ², con una transizione di fase di 15 ms, un surriscaldamento di ±5°C e un tempo di riempimento di 0,02 s, i getti a pareti sottili possono raggiungere una tenuta all'aria del 99,8%, trasformando così uno dei problemi di approvvigionamento più dolorosi in qualcosa di prevedibile e privo di rischi. Attraverso dati a circuito chiuso e standard NADCA, è stato definitivamente dimostrato che la corrispondenza PQ² è l'unica tecnica per rimuovere la porosità da ritiro dalla fusione.

Figura 1: il serraggio di stampi in acciaio temprato prepara la camera di iniezione per la fusione di zinco ad alta pressione.

In che modo le variabili di progettazione delle attrezzature principali contribuiscono all'efficienza dei costi di pressofusione ad alta pressione a lungo termine?

Considerando solo i preventivi iniziali dello stampo, i responsabili degli approvvigionamenti ignorano i costi nascosti dei tempi di inattività elevati associati alle crepe da fatica termica. Le variabili principali di progettazione degli utensili, come l'acciaio utilizzato, la sua durezza e la geometria del canale di raffreddamento, determinano i fattori di costo della pressofusione a lungo termine. Il passaggio all'acciaio H13 a HRC 48–52 con raffreddamento conformato elimina le cause della fatica termica, riducendo così il costo dello stampo per pressofusione.

Il produttore di pressofusione di precisione che impiega tutti questi fattori garantisce che i tuoi investimenti in utensili ottengano il miglior valore. Queste considerazioni ingegneristiche garantiscono che il costo della pressofusione ad alta pressione sia economico per tutta la sua durata di vita totale. Non è necessario preoccuparsi della costosa manutenzione dello stampo o dei tempi di inattività; con un aumento 2,5 volte della longevità dello stampo e cicli termici superiori del 25%, puoi produrre parti pressofuse personalizzate a costi contenuti basati sugli standard NADCA.

Quale strategia di selezione dei materiali bilancia la resistenza meccanica e la resistenza alla corrosione per le pressofusioni automobilistiche?

Il test spettrometrico per forno mantiene il Fe inferiore allo 0,15%, evitando così la corrosione intergranulare. Beneficerai di una durata 2-3 volte maggiore rispetto all'A380 standard. Il produttore di parti metalliche personalizzate che controlla il contenuto di ferro garantisce la certificazione di tracciabilità. La formula pressofusione automobilistica garantisce coerenza.

La chimica a basso contenuto di ferro elimina il rischio di corrosione intergranulare​

Fe < 0,15% per forno previene l'attacco intergranulare. Hai una vita utile da 2 a 3 volte maggiore rispetto al normale A380. Un produttore di parti metalliche personalizzate che gestisce i livelli di ferro offre tracciabilità certificata per questa chimica dell'alluminio.

La lega AlSi10MnMg brevettata bilancia duttilità e resistenza​

AlSi10MnMg ha un allungamento minimo del 10% e una resistenza alla trazione di 280+ MPa, superando il 3-5% di ADC12. Hai una combinazione di resistenza agli urti senza sacrificare la resistenza alla corrosione. Un servizio di pressofusione industriale che documenta la chimica per lotto soddisfa i requisiti PPAP. Seleziona la lega per pressofusione personalizzata giusta per risparmiare tempo e denaro in seguito.

Il rivestimento in nebbia salina di 1.000 ore convalida le prestazioni sul campo​

Il rivestimento supera il test NSS di 1.000 ore con una dispersione superficiale di <0,5 mm, rendendo impossibile qualsiasi richiesta di garanzia. Affrontare i fattori di costo della pressofusione prima dell'inizio del processo, compreso il rivestimento, riduce i costi totali di proprietà del 15-20%. La convalida del prototipo di pressofusione garantisce che il rivestimento aderisca prima dell'inizio della produzione.

La combinazione di un basso contenuto di ferro (<0,15%), AlSi10MnMg per un allungamento ≥10% e un rivestimento 1.000 ore NSS consente di superare il problema della resistenza alla corrosione. Questo metodo collaudato tramite spettrometro stabilisce lo standard ingegneristico per le parti strutturali dell'e-drive che richiedono sia proprietà meccaniche che elevata resistenza alla corrosione.

Figura 2: le cavità degli stampi da taglio di un centro di lavoro di precisione generano trucioli metallici fini per utensili industriali.

In che modo l'ottimizzazione DFM di pre-produzione riduce drasticamente i costi di pressofusione ad alta pressione?

Gli ingegneri progettisti che non considerano il DFM quando rilasciano i disegni spesso incontrano problemi come segni di trazione per angoli di sformo <1° o crepe da stress per variazioni di spessore delle pareti >50%. L'ottimizzazione DFM di pre-produzione riduce oltre il 90% della necessità di operazioni CNC secondarie, abbassa i costi del 35% per pezzo e i tempi di consegna del 35%. Un'analisi completa dei costi della pressofusione mostra il massimo risparmio potenziale prima di effettuare qualsiasi taglio dell'acciaio per utensili. Ecco come aiuta a ridurre i costi della pressofusione ad alta pressione:

Ottimizzazione del gradiente dello spessore della parete

1. Obiettivo: transizione uniforme a 1,5–2,5 mm, non più del 50% di salto.
2. Metodo: la simulazione del flusso dello stampo determina i punti caldi prima del taglio dell'acciaio per utensili.
3. Il vostro vantaggio: nessuna crepa, nessuna lavorazione secondaria, riduzione del 70% degli scarti. Un passaggio di pressofusione DFM fa già risparmiare un sacco di soldi.

Correzione dell'angolo di sformo e della geometria della diapositiva

• Sformo minimo: ≥1° per pareti verticali, in funzione del ritiro della lega.
• Posizionamento del dispositivo di scorrimento: il riposizionamento dei nuclei impedisce l'EDM manuale dei sottosquadri.
• Risultato: espulsione completa, zero rilavorazioni. Ottieni un preventivo di pressofusione veloce tramite DFM e riduci da 4 a 6 settimane di ciclo di revisione. La riduzione dei tempi di pressofusione accelererà il time-to-market.

Evitamento del CNC tramite Net-Shape Design

1. Operazioni secondarie eliminate: più del 90% delle operazioni di lavorazione e foratura dopo la fusione eliminate.
2. Impatto sul ciclo: ciclo di produzione ridotto del 35%.
3. I tuoi risparmi: la riduzione del prezzo unitario si adatta di conseguenza. Un servizio personalizzato di pressofusione ad alta pressione con DFM crea componenti pronti per l'assemblaggio. Il supporto tecnico dedicato alla pressofusione​ preserva l'intento progettuale massimizzando al tempo stesso la producibilità.

Con DFM applicato entro 24 ore dalla ricezione del file CAD 3D, attraverso l'ottimizzazione delle pendenze delle pareti, degli angoli di sformo e delle posizioni dei cursori, rimuovi il 90% dei requisiti di lavorazione CNC secondari, riduci il tempo di ciclo del 35% e risparmi sul costo unitario. Una strategia guidata dall'ingegneria, comprovata tramite l'analisi del flusso dello stampo e i dati di produzione effettivi, significa che DFM è l'unico strumento necessario per ridurre i costi della pressofusione ad alta pressione.

In che modo la post-elaborazione CNC secondaria automatizzata mantiene tolleranze strette su cicli di fusione di precisione ad alto volume?

Quando si acquistano grandi volumi di pezzi fusi di precisione, la deriva dimensionale dovuta a riferimenti incoerenti ai dati CNC porta a interferenze di assemblaggio e costose rilavorazioni. La post-elaborazione secondaria automatizzata utilizzando linee flessibili a 5 assi, autolivellamento della sonda in macchina e ispezione visiva completa mantiene tolleranze geometriche fino a ±0,015 mm e raggiunge Cpk ≥ 1,67 a 100.000 pezzi/mese. Ciò garantisce un risultato affidabile colata di precisione ad alto volume​ senza problemi di adattamento. Il rigoroso controllo del processo di pressofusione garantisce che ogni parte soddisfi le specifiche.
