Impression 3D en acier inoxydable VS usinage CNC : guide des pièces de haute précision
| Facteur de décision | Impression 3D en acier inoxydable (SLM/DMLS) | Usinage CNC |
| Tolérance dimensionnelle | ±0,1 mm à ±0,2 mm tel que fabriqué ; ±0,05mm après post-usinage. | ±0,005 mm à ±0,01 mm dès la sortie de la machine. |
| Propriétés mécaniques | Densité d'alliage corroyé approchant (≥99,9%) ; Résistance à la fatigue sur l'axe Z 15-20 % plus faible que X-Y. | Entièrement isotrope ; conserve les propriétés de traction et de rendement du certificat de l'usine. |
| Finition de surface | Ra 6μm à 12μm tel que construit ; usinage ou microbillage nécessaire pour atteindre Ra <1,6μm. | Ra 0,8 μm directement sorti du cutter ; Ra 0,2μm est possible via le meulage et le polissage. |
| Complexité géométrique | Géométrie illimitée ; peut fabriquer des canaux conformes internes, des treillis et des formes organiques. | Limité par l'approche outil ; les géométries internes nécessitent un usinage EDM ou à configurations multiples. |
| Délai de livraison | 3 à 7 jours ouvrables pour le premier article ; aucun outillage requis. | 5 à 15 jours ouvrables en fonction de la complexité du montage. |
| Quantité optimale | 1 à 50 unités ; prix par pièce cohérent. | 10 à 1 000+ unités ; le prix par pièce diminue considérablement avec le volume. |
| Options matérielles | Alliages d'acier inoxydable 316L, 17-4PH, 304L, 420. | Pratiquement tous les alliages d'acier inoxydable, y compris les alliages d'usinage libre. |
Principaux points à retenir :
- Choisissez l'usinage CNC pour les tolérances serrées et les surfaces d'étanchéité critiques : Lorsque ±0,01 mm ou de meilleures tolérances sont requises sur les faces de contact, les alésages de roulement ou les filetages, CNC l'usinage est le seul choix approprié. L'impression 3D nécessitera un usinage secondaire pour respecter ces tolérances.
- Choisissez l'impression 3D pour une géométrie interne complexe et une itération rapide : Si la conception de votre pièce inclut un refroidissement conforme, des réseaux organiques ou des cavités internes inaccessibles qui ne peuvent pas être usinées par un outil, les pièces fabriquées de manière additive éliminent le besoin d'assemblages multi-pièces compliqués.
- L'approche hybride est souvent gagnante : : la meilleure approche pour fabriquer des pièces de production consiste à utiliser l'l'impression 3D pour fabriquer la pièce présentant une complexité interne, suivie d'un usinage CNC. des surfaces critiques en utilisant une seule configuration.
- La quantité détermine la décision économique : Les pièces imprimées en quantités inférieures à 10 sont moins chères en raison du manque de coûts d'outillage. Les pièces supérieures à 50 en quantité sont économiquement plus avantageuses avec l'usinage CNC en raison de l'amortissement des fixations et des avantages en matière de temps de cycle.
Pourquoi faire confiance à ce guide ? Expérience pratique des experts en fabrication LS
Les articles DFM en acier inoxydable présentent la dichotomie : impression 3D pour les pièces complexes et usinage CNC pour les exigences de tolérance. Cette dernière devient fausse lorsqu'une bride LPBF 316L tolère à ±0,10 mm de la plaque, se durcit en raison de la montée sur une machine à 5 axes et dépasse la limite de tolérance. Il existe de l'expérience dans l'impression de collecteurs, dans le blocage de l'accès au fraisage secondaire avec des supports, dans la production de boîtiers 304L à paroi mince et dans le rejet des travaux CNC en raison des vibrations. L’introduction ne viendra pas d’un tableau comparatif. Cela vient de l'expérience pratique.
Si la pièce fonctionne avec des vannes à semi-conducteurs et des gabarits de fixation vertébrale, Ra ≤0,4 μm et la position réelle ≤20 μm ne sont pas des sujets de négociation. Windows se rapporte à l'Organisation internationale de normalisation (ISO), en particulier à ISO/ASTM 52900 – glossaire des procédés additifs et à la norme ISO 5832 – traçabilité des aciers inoxydables de qualité médicale, car la piste d'audit doit satisfaire au niveau 1 de la FDA et de l'aérospatiale, et pas seulement au contrôle qualité en interne. Pour les fenêtres CNC, les facteurs gagnants sont la vitesse du liquide de refroidissement et la montée.
L'échec de nos premiers travaux a mis en évidence les endroits où nous avons appris des leçons coûteuses : la cuisson d'un corps 316L qui nécessitait un deuxième montage et une pile de tolérances et la formation de fissures de contrainte dans un alésage 904L à mi-tour depuis l'impression. Pour le matériel de vol en acier inoxydable, nous vérifions à nouveau les pratiques de dimensionnement Y14.5 et de finition de surface de l'American Society of Mechanical Engineers (ASME), car votre tolérance au risque change lorsque le certificat d'un autre dépend des tolérances de votre impression/machine. Voici votre arbre décisionnel sur l'acier inoxydable afin que vous n'ayez pas à apprendre de ces mêmes erreurs.

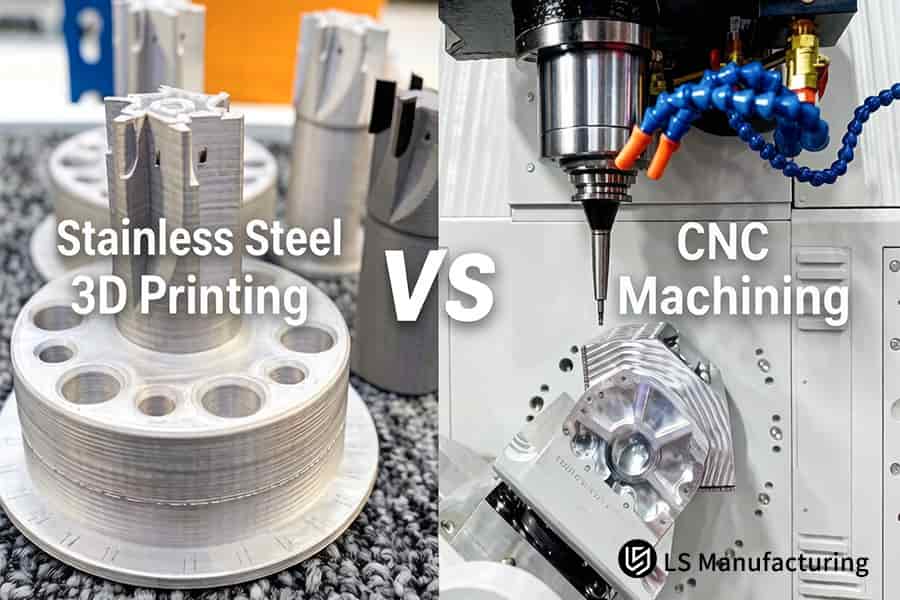

Figure 1 : L'impression 3D en acier inoxydable par rapport à l'usinage CNC permet de construire des turbines complexes et de broyer les surfaces avec des étincelles volantes.
Pourquoi le choix entre l'impression 3D en acier inoxydable et le service CNC est-il essentiel pour les collecteurs de vannes de carburant aérospatiales ?
Le choix entre l'impression 3D en acier inoxydable et le service CNC est important car il déterminera s'il est possible de réduire le poids de la pièce de 40 % à des pressions supérieures à 35MPa. Cela permet de comprendre les défis d'ingénierie afin de faire un choix éclairé concernant une solution plus efficace sans perte de l'intégrité de la structure et du calendrier. Dans le cas de la technologie DMLS, le processus d'impression 3D métallique des canaux internes complexes inaccessibles par aucun cutter.
Tableau de comparaison des processus
| Paramètre | Impression 3D métal DMLS/SLM (poudre de 20 à 40 µm) | Usinage CNC 5 axes |
| Complexité du canal interne | Crée des canaux conformes complètement scellés sans aucune contrainte d'accès aux outils grâce à l'impression 3D laser sélective | Les interférences mécaniques empêchent la formation de trous profonds et de surfaces de turbine fermées |
| Utilisation des matériaux | Pièce de forme presque nette avec moins de 5 % de perte de poudre | Jusqu'à 80 % du stock de barres est coupé en chips |
| Finition de surface telle que construite | Ra 6-10 µm, nécessite une finition pour faire des joints | Ra 0,4-0,8 µm dès la sortie du cutter |
| Microdureté après solution à 1050°C | 220HV | 180–200HV (barre recuite) |
| Résistance à la traction par rapport aux barres forgées | Dans 5 % avec traitement thermique optimisé | Comparaison de référence |
Une réduction de 40 % du poids du collecteur qui atteint une pression d'éclatement ≥35MPa est possible en fusionnant la flexibilité géométrique de l'additif avec la qualité de surface de la CNC. Cette combinaison marque une véritable fabrication métallique de précision : elle évite les problèmes d'accès aux outils et maintient les propriétés mécaniques à 5 % du métal forgé. Optez pour un service d'impression 3D industrielle qui intègre le post-usinage pour obtenir à la fois des économies de poids et une fiabilité. Un processus d'impression 3D est garanti pour fournir le résultat souhaité pour vos systèmes de carburant critiques.
Le service d'impression 3D industrielle peut-il satisfaire aux tolérances dimensionnelles submicroniques requises par les développeurs de composants médicaux ?
La fabrication additive ne peut pas atteindre des tolérances dimensionnelles inférieures au micron pour les composants médicaux grâce à son seul processus, mais une technique hybride reliant les deux via un service d'impression 3D industrielle fait de cette tolérance une plage de ±0,005 mm pour les surfaces de contact critiques. Le service d'impression 3D médicale commence par des ébauches proches du filet qui capturent la géométrie interne complexe impossible à fraiser de :
Marge de stock stratégique pour le post-usinage
Le fabricant de pièces en acier inoxydable personnalisées crée des formes proches du résultat avec 0,3 à 0,5 mm de matériau supplémentaire sur toutes les caractéristiques critiques. Vous obtenez le flan qui préserve la complexité du design, tout en vous laissant suffisamment de marge pour terminer la forme. La tolérance moyenne de l'impression 3D en acier inoxydable est de ±0,1 mm selon la norme ASTM F3184 et n'est pas suffisante pour les connexions d'implants. En tenant compte de cette tolérance, vous évitez de rejeter des impressions entières en raison de rainures d'étanchéité ou de profils de filetage sous-dimensionnés.
Meulage sur cinq axes jusqu'à une finition submicronique
Une fois imprimée, la pièce est immédiatement transférée vers un service d'usinage CNC de précision avec des broches de rectification ultra rapides. Les surfaces de contact critiques, les filetages à l'intérieur des alésages et les joints sont rectifiés avec une précision de ±0,005 mm, ce qui est 20 fois meilleur que ce que permet l'impression d'origine. De cette façon, l'ajustement coulissant de votre appareil nécessite une force constante inférieure à 5 N pour l'insérer sans endommager votre équipement de salle d'opération.
Validation métrologique en boucle fermée
Chaque pièce terminée est inspectée à l'aide d'une MMT à 20 ± 0,5°C pour respecter les exigences d'étalonnage ISO 13485. Votre rapport dimensionnel fournira des informations sur la position réelle des canaux de refroidissement par rapport aux arêtes de coupe. Cette chaîne de traçabilité répond aux exigences de la FDA en matière de fichier d'historique de conception et accélère ainsi votre demande 510(k) en sautant le processus d'inspection du premier article. Une impression 3D à la demande vous permet de fabriquer uniquement ce qui est nécessaire, quand cela est nécessaire.
Vous obtenez des composants fabriqués à partir des matériaux requis par la FDA, qui sont également très précis et de forme complexe. Notre processus de fabrication unique évite les situations de go/no-go, vous permet d'économiser plus de 30 % sur les coûts de reprise par unité par rapport aux méthodes d'usinage traditionnelles et vous fournit des rapports d'inspection à des fins réglementaires. Une approche d'impression 3D de haute précision avec un post-traitement de précision est la seule option pour mettre en production vos interfaces d'implants ou d'instruments chirurgicaux, avec une exigence de ±0,005 mm.

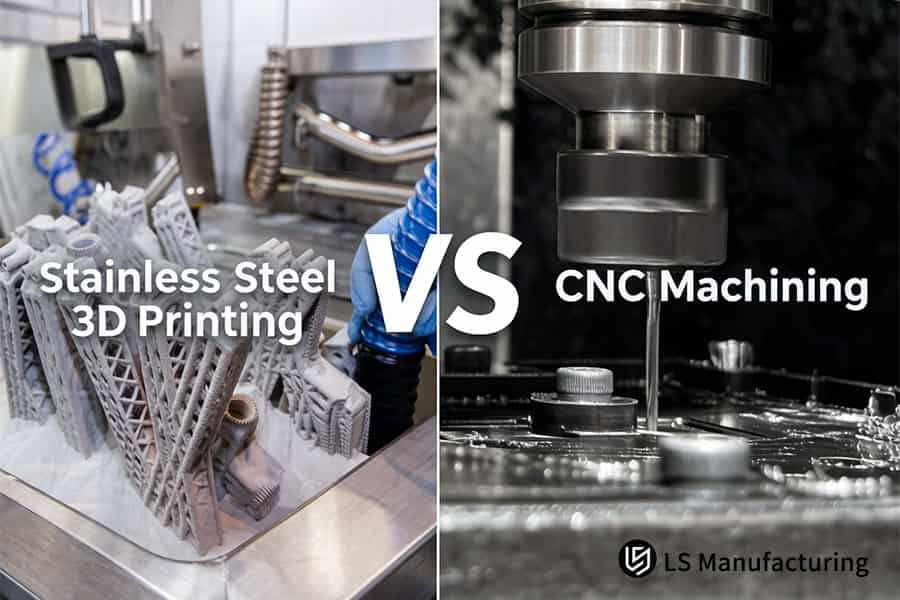

Figure 2 : L'impression 3D en acier inoxydable par rapport à l'usinage CNC supprime les supports imprimés et transforme les composants métalliques cylindriques.
Comment la densité métallurgique détermine-t-elle le scellage sous vide des pièces de rechange d'usinage CNC de précision ?
La densité métallurgique détermine si un composant de la chambre à vide traverse des taux de fuite ≤1×10⁻⁹ Pa·m³/s. La porosité est le chemin de gaz dissimulé qui limite le rendement des semi-conducteurs en raison du manque de densification complète. Les pièces traditionnelles telles qu'imprimées avec 0,5 % de pores interconnectés échouent au test de fuite à l'hélium dès le premier essai. Une stratégie d'd'impression 3D étanche commence par des paramètres laser contrôlés :
Fenêtre de puissance laser et de vitesse de numérisation
- Plage de paramètres : La puissance du laser et la vitesse de numérisation sont optimisées entre 200 et 400 W.
- Impact sur la porosité : les paramètres extérieurs créent une porosité ≤ 1,5 % conduisant à un dégazage sous pression de vide élevée.
- Ce que vous gagnez : Le contrôle des paramètres garantit que la densité post-impression est supérieure à 98,5 % et réduit ainsi le temps de cycle HIP.
Porosité comme voie de fuite
- Vides microscopiques : Les particules qui ne sont pas complètement fondues génèrent des porosités interconnectées, formant des canaux de fuite virtuels.
- Conséquence du taux de fuite : Un taux de fuite de 1×10⁻⁸ Pa·m³/s se produit lorsque 0,5 % de porosité interconnectée est présente, ce qui viole les spécifications SEMI F1.
- Votre avantage : La suppression des pores interconnectés élimine le principal point de défaillance des vannes et des composants du corps de l'isolateur. L'l'impression 3D entièrement dense est votre assurance de ne pas avoir de fuites virtuelles.
Pressage isostatique à chaud pour une densification complète
- Conditions HIP : 1 150 °C et 100 MPa dans un environnement argon scelle tous les micropores restants.
- Résultat de densité : Le processus de densité post-HIP donne une densité de 99,9 %, identique à celle des barres ouvrées selon ASTM E562.
- Valeur client : Vous pourrez utiliser des pièces de densité équivalente à la fabrication métallique de précision de billettes, permettant l'échange de pièces forgées dans la chambre de sas de chargement. Un processus d'impression 3D HIP garantit l'absence de voies cachées.
Équivalence des propriétés mécaniques
- Alignement en traction : Les propriétés de traction après HIP convergent dans 2 % des barres 316L recuites.
- Durée de vie en fatigue : Les tests de fatigue des poutres tournantes démontrent un chevauchement de la courbe S-N avec un matériau corroyé à 10⁷ cycles.
- Votre assurance : Un fabricant de pièces en acier inoxydable personnalisées exécutant HIP vous propose des composants sous vide qui réussissent les tests d'étanchéité par spectrométrie de masse à l'hélium du premier coup.
Vous atteignez des taux de fuite garantis ≤1×10⁻⁹ Pa·m³/s en contrôlant les conditions du laser et la densification HIP. Ce service d'usinage CNC de précision offre une densité de 99,9 % dont les performances sont similaires à celles des barres forgées en termes de résistance à la traction, d'endurance à la fatigue et de compatibilité sous vide. Pour les applications dans les usines de semi-conducteurs où un port défectueux signifie l'arrêt d'une machine de gravure entière, la solution d'impression 3D haute densité avec certification HIP garantit la fiabilité requise par vos ingénieurs de processus.
Quels sont les points d'inflexion structurels exacts où les prix des fabricants de pièces en acier inoxydable personnalisées baissent ?
Pour les douilles complexes 316L, le seuil de rentabilité de la fabrication additive ou soustractive est bien défini et dépend des quantités commandées. Lorsque les commandes tombent en dessous de 15 pièces, le devis d'impression 3D métallique fournit le coût total minimum par pièce sans frais d'outillage. Lorsque la quantité dépasse 50 pièces, le coût d'usinage CNC diminue de plus de 65% grâce au tournage multibroches. La plateforme d'impression 3D génère les tarifs pour les deux itinéraires en 2 heures :
Tableau d'inflexion des coûts
| Quantité commandée | Impression 3D métal par pièce | Usinage CNC par pièce |
| ≤15 pièces | Coût unitaire minimal ; Impression 3D à faible volume sans investissement dans les moules/accessoires | Coût unitaire plus élevé en raison des coûts d'installation et de programmation |
| ≥50 pièces | Coût unitaire presque constant ; pas beaucoup d'avantages en termes de mise à l'échelle | Le coût unitaire diminue de >65 % grâce à l'automatisation 24 heures de l'extinction des lumières |
Vous contrôlez votre budget en soumettant votre dessin à notre solution DFM ; après deux heures, vous obtenez une comparaison de prix entre deux processus. Si votre commande ≤15 unités, utilisez une stratégie de faible volume sans coûts d'outillage ; si ≥50 unités, l'impression 3D cède la place à la CNC à grande vitesse. En faisant appel à un fabricant de pièces en acier inoxydable sur mesure, qui a accès aux deux technologies, vous décidez vous-même du point d'inflexion. Une impression 3D rentable garantit que vous réalisez des bénéfices sur les commandes de prototypes tandis que la CNC permet d'économiser de l'argent en production.

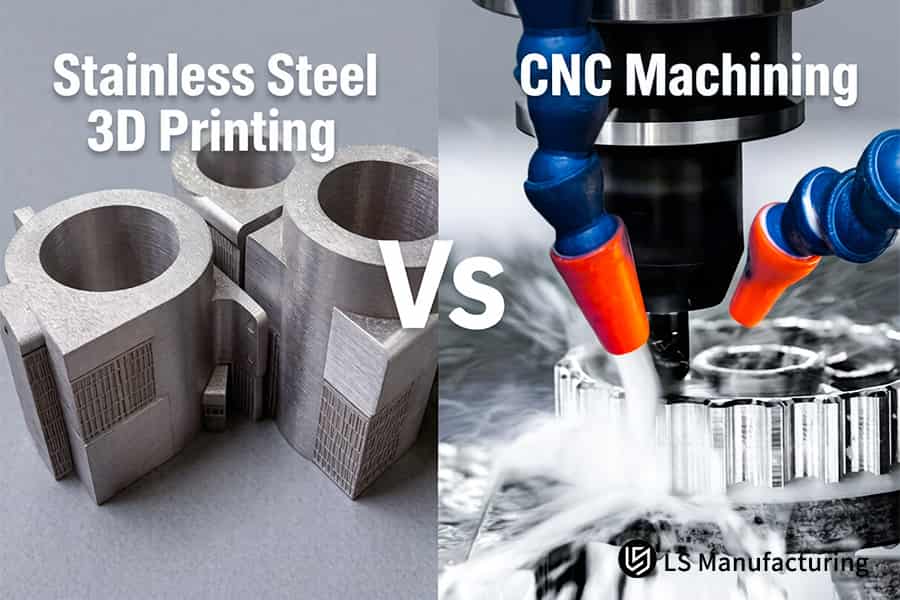

Figure 3 : Impression 3D en acier inoxydable vs usinage CNC, soudures, structures en treillis imprimées et fraisage de boîtiers de vannes de précision.
Quelle technique de production garantit une durée de vie supérieure en fatigue mécanique directionnelle pour les arbres cannelés automobiles ?
Les arbres cannelés des véhicules utilitaires inférieurs à 250 Nm de couple alternatif ont des durées de vie différentes en fonction de l'orientation des grains. La couche d'additif provoque une détérioration directionnelle de 10 à 15 % dans la direction Z, tandis que le flux de fibre reste axial avec des barres étirées. Un impression 3D à haute résistance échouerait rapidement ; c'est pourquoi le processus CNC est supérieur car :
Origine de l'anisotropie dans les splines imprimées
- Faiblesse de la couche : Les limites du bassin de fusion commencent à se fissurer en raison du cisaillement cyclique.
- Chute de propriété : La résistance à la traction sur l'axe Z diminue de 10 à 15 % par rapport à X-Y selon ASTM E606.
- Votre risque : Un service d'impression 3D industrielle mal optimisé ne sera plus fiable après 450 000 cycles, soit seulement la moitié de la durée de vie prévue. Une une stratégie d'impression 3D automobile n'impliquant pas de post-traitement n'atteindra pas la qualité des barres forgées.
Référence de performance en fatigue CNC
- Continuité du matériau : La barre 17-4 PH étirée à froid maintient un flux ininterrompu de grain le long de l'axe.
- Résultat du test : La cannelure fraisée résiste à 1 000 cycles avec un couple alternatif de 250 Nm.
- Votre gain : Un service d'usinage CNC de précision garantit une durée de vie deux fois plus longue sans problèmes sur le terrain. Un substitut à l'impression 3D personnalisée devrait utiliser le processus HIP pour répondre à cette référence.
Recommandation technique pour les responsables de transmission
- Seuil de charge : les composants nécessitant plus de 150 Nm de couple alternatif doivent utiliser la CNC.
- Rôle additif : réservé aux supports à faible contrainte ou aux impression de prototypes 3D.
- Votre décision : Spécifiez la CNC pour les arbres cannelés ; empêcher les réclamations au titre de la garantie. Un fabricant de pièces en acier inoxydable personnalisées possédant une expertise dans les deux technologies vous conseille en fonction de votre profil de charge.
Vous obtenez une durée de vie en fatigue d'un million de cycles pour les arbres cannelés 17-4 PH grâce à la fabrication CNC et non à la fabrication additive. Le dépôt couche par couche est idéal pour les composants à faibles contraintes, tandis que les éléments rotatifs d'une transmission nécessitent le déterminisme de la CNC ; cette approche adapte le processus au profil de charge et réduit les coûts du cycle de vie de plus de 30 % dans lesapplications approuvées. Téléchargez notre Impression 3D métallique Livre blanc sur l'optimisation de la fatigue pour découvrir comment l'orientation des couches et le post-traitement comme HIP peuvent améliorer la durée de vie en fatigue de l'axe Z dans les arbres cannelés imprimés.
Comment la topographie de la surface de la peau affecte-t-elle la passivité des matériaux dans le déploiement de services de prototypes en acier inoxydable ?
Les surfaces métalliques avec une rugosité de Ra 6,3 à 12,5 μm contiennent des colonies bactériennes et facilitent la croissance des tissus pour des applications en orthopédie et biopharmaceutique. La diminution de la rugosité en dessous de Ra 0,4μm garantit que la couche d'oxyde passive reste intacte, affectant ainsi le processus de certification de biocompatibilité. Un chemin d'impression 3D de qualité médicale nécessite un post-traitement ; voici comment fonctionne le contrôle de rugosité :
Profil de risque de surface tel qu'imprimé
Les produits DMLS/SLM produisent une rugosité de Ra 6,3-12,5μm selon la norme ISO 25178. Les contaminants s'accumulent dans les pics et les creux des surfaces rugueuses, rendant ainsi le film d'oxyde de chrome discontinu et augmentant la susceptibilité à la corrosion. Un service de prototypes en acier inoxydable utilisant uniquement des surfaces telles qu'imprimées rencontrera des problèmes d'accumulation de biofilm et d'échec des tests de cytotoxicité, ce qui retardera l'approbation. Une impression 3D d'implant sans aucun post-traitement ne satisfera pas aux critères de surface.
Solution de finition miroir CNC
Le tournage multi-axes de haute précision permet d'obtenir des surfaces Ra ≤ 0,4 μm. Des surfaces plus homogènes conduisent à une formation de film passif constante conformément à la norme ASTM F86, améliorant ainsi la résistance à la corrosion. Un fabricant de pièces en acier inoxydable personnalisées avec des surfaces Ra ≤ 0,4 μm empêche les sites de fixation des bactéries, réduit le nombre de validations de nettoyage requises de 40 % et diminue les coûts de stérilisation. Un processus d'impression 3D bénéficiera de cette finition miroir pour les surfaces destinées au contact cellulaire.
Polissage avancé pour une propreté ultime
L'électropolissage élimine électrochimiquement les micro-pics, ce qui entraîne une rugosité de surface Ra ≤ 0,1 μm. L'usinage par flux abrasif permet d'accéder aux canaux internes que le polissage mécanique ne peut pas atteindre, garantissant ainsi une couverture 100%. Qu'il provienne d'un service d'impression 3D industriel ou d'une CNC, Ra ≤ 0,1μm garantit la conformité à la norme ISO 13485 de finition de surface pour les dispositifs implantables dès le premier test.
Vous obtenez Ra ≤ 0,1 μm malgré le processus de formage utilisé grâce au post-traitement via EP et AFM. Il aide à éliminer les sites d’hébergement de bactéries et à restaurer une passivation totale dans les équipements orthopédiques ou de biotraitement. Un processus d'd'impression 3D chirurgicale garantit des surfaces qui réussissent les tests de cytotoxicité USP <87> dès la première tentative, accélérant ainsi le délai de mise sur le marché des composants de contact stériles jusqu'à huit semaines.

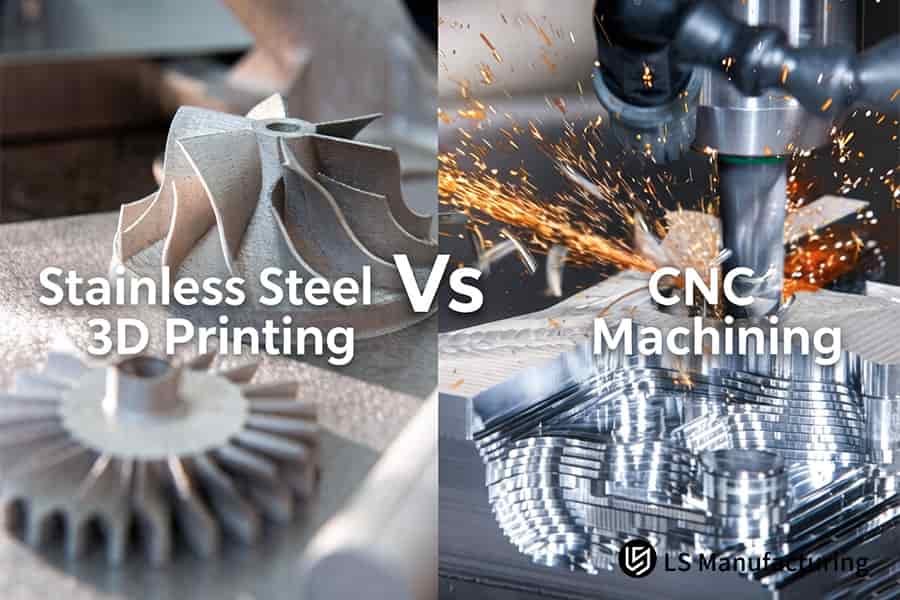

Figure 4 : L'impression 3D en acier inoxydable par rapport à l'usinage CNC révèle des lignes de couche visibles contrastant avec les finitions de surface fraisées.
Pourquoi une conception technique experte pour les commentaires sur la fabrication peut-elle réduire les délais de livraison des produits de plusieurs semaines à quelques jours ?
Le contrôle DFM avant fabrication réduit le délai de livraison de 4 semaines à 5 jours ouvrables dans le cas des effecteurs finaux de robots à semi-conducteurs. Les espaces morts non usinables deviennent usinables grâce à l’optimisation du réseau pour l’impression 3D, éliminant ainsi complètement le besoin de délais d’outillage spéciaux. Cela fait passer le rôle du fournisseur de preneur de commande à celui de partenaire de conception actif. Une solution d'impression 3D rapide commence par l'évaluation de la conception avant l'usinage du métal :
Optimisation du réseau pour une réduction de poids
- Conversion de zone morte : Remplacez le matériau solide par un treillis dans les endroits inaccessibles.
- Gain de poids : Réduire la masse de 35 % avec une rigidité préservée selon FEA.
- Votre gain : Obtenez une approche de la fabrication métallique de précision qui permet de fabriquer des effecteurs finaux plus légers sans sacrifier la rigidité. Une impression 3D de treillis libère du poids dans des régions auparavant solides.
Élimination des outils grâce à une refonte de la conception
- Goulot d'étranglement des outils spéciaux : Les outils de formulaire nécessitent un délai de livraison de 2 à 3 semaines.
- Intervention DFM : Changer les contre-dépouilles en poches en treillis imprimables.
- Votre avantage : Les coûts d'usinage CNC diminuent en éliminant les outils personnalisés ; délai de livraison compressé de 28 jours à 5 jours.
Flux de travail hybride à configuration unique
- Séquence du processus : impression 3D du noyau de treillis et des surfaces de montage de la machine CNC dans une seule configuration.
- Résultat de précision : Aucune erreur de données ; Précision de ±0,02 mm dans le positionnement.
- Votre résultat : Un service de prototypes en acier inoxydable produisant des effecteurs finaux dans un délai de 5 jours contre 4 semaines. La combinaison d'un noyau d'impression 3D léger et de surfaces d'interface usinées offre les avantages des deux processus.
Vous obtenez des effecteurs finaux en 5 jours ouvrables contre 4 semaines grâce à l'optimisation du réseau DFM avant la fabrication. Le processus hybride supprime l'outillage spécial, allège la pièce de 35 % et offre une précision de ±0,02 mm dans les interfaces clés. Un un examen rapide de l'impression 3D DFM révèle vos économies avant de démarrer un processus, transformant LS Manufacturing en un partenaire technique et pas seulement un atelier de travail.
Étude de cas : Comment LS Manufacturing a développé une articulation articulée pour robot médico-chirurgical à l'aide d'une fabrication métallique de précision hybride avancée
Lorsqu'un fabricant d'endoscopes classé parmi les cinq premiers au monde a connu des retards dans ses essais cliniques en raison de joints articulés hors tolérance, LS Manufacturing a produit 50 ensembles de pièces en acier inoxydable 17-4 PH, dont la tolérance de coaxialité était de ±0,006 mm. Il s'agissait d'une solution d'impression 3D de haute qualité, associée à un usinage précis qui a permis de sauver la situation.
Défi client
L'articulation de chirurgie robotique exigeait des canaux de refroidissement internes à conformation croisée d'un diamètre Ø1,2 mm – inaccessibles pour toute fraise en bout conventionnelle. Les fournisseurs existants qui utilisaient une technologie additive de base étaient en mesure de produire uniquement les pièces présentant une déformation causée par une contrainte thermique jusqu'à une tolérance de coaxialité de 0,05 mm, dépassant l'exigence de ±0,008 mm. Les essais cliniques pourraient être reportés à moins qu'une entreprise d'impression 3D fiable soit trouvée.
Solution de fabrication LS
En collaboration, une équipe d'experts en impression 3D et usinage CNC a utilisé une solution intégrée. À l'aide d'un processus d'impression 3D certifié, une épaisseur de couche ultra-fine de 20 μm a été utilisée pour construire l'ensemble du système de canaux. Par la suite, un recuit de détente complète de l'ébauche a eu lieu dans un environnement d'argon à 620°C. Des montages à mâchoires souples ont déplacé l'ébauche vers la machine micro-CNC, où les surfaces de contact de la broche et les sièges de roulement ont subi une découpe par passage de lumière à grande vitesse pour éviter les distorsions thermiques.
Résultats et valeur
Coaxiacité finale réglée à ±0,006 mm – 25 % meilleure que l'exigence de tolérance d'origine. Les canaux conformes ont passé avec succès le test de pression hydrostatique à 50 MPa sans fuite. La durée totale du cycle de développement a été réduite de 35 jours avec l'ancien fournisseur à seulement 9 jours ouvrables. Cela a permis d'avancer de deux mois le processus d'approbation des robots médicaux. Un flux de travail d'impression 3D avancé capable d'intégrer la fabrication additive et soustractive a fourni ce que les fournisseurs conventionnels ne pouvaient pas fournir.
Vous obtenez un partenaire intégré qui résout le paradoxe inhérent de la complexité géométrique accrue par rapport à la précision au micron. Dans le cas d'une articulation de robot médical nécessitant une coaxialité inférieure à 0,01 mm ainsi que les micro-canaux incorporés, la chaîne de processus décrite permet de se débarrasser complètement des périodes d'essai et des problèmes réglementaires. L'exemple prouve que LS Manufacturing est un fournisseur de services d'intégration technologique, plutôt qu'un simple fournisseur d'externalisation de la fabrication.
Canaux internes de Ø1,2 mm et coaxialité de ±0,006 mm en une seule pièce, au-delà des limites d'un seul processus. Contactez-nous pour discuter de vos besoins en matière de joint robotique et recevoir un devis de fabrication hybride intégré.
FAQ
1. Quelle est l'épaisseur de paroi minimale réalisable lors de l'utilisation de services d'impression 3D industrielle en acier inoxydable ?
Avec la technologie SLM de LS Manufacturing, l'épaisseur de paroi minimale qui n'entraînera pas de déformations est garantie d'être ≥0,2 mm. L'usinage CNC traditionnel est connu pour déformer une pièce dont l'épaisseur de paroi est inférieure à 0,5 mm en raison des forces de coupe appliquées. Soumettez votre conception à paroi mince pour un examen du processus et recevez un devis formel.
2. L'acier inoxydable usiné présente-t-il une meilleure résistance à la corrosion que ses homologues imprimés en 3D ?
Grâce au traitement thermique 100 % de la solution et au processus rigoureux de décapage et de passivation fournis par LS Manufacturing, la microstructure des joints de grains des composants imprimés en 3D offre une résistance équivalente aux piqûres et à la corrosion intergranulaire lorsque par rapport aux produits fabriqués de manière traditionnelle.
3. LS Manufacturing peut-il exécuter des taraudages post-traitement sur des blocs en acier inoxydable imprimés DMLS ?
Absolument, nous utilisons la capacité de taraudage rigide de nos centres d'usinage de précision CNC pour réaliser 100 % un filetage secondaire de haute précision ou un taraudage par extrusion de trous déjà percés afin de garantir la compatibilité de la classe de tolérance 6H pour les filetages américains et métriques à des fins d'assemblage et de démontage.
4. Quelles qualités d'acier inoxydable sont actuellement disponibles pour les devis d'impression 3D métal chez LS Manufacturing ?
Nous avons généralement des poudres en stock telles que l'acier inoxydable 316L (ultra faible teneur en carbone et ultra résistant à la corrosion), 17-4 PH (acier à haute résistance trempé par précipitation) et l'acier inoxydable 304. Nous disposons d'un rapport d'analyse des matériaux et de distribution granulométrique tiers pour toutes les poudres à des fins de traçabilité et assurance qualité.
5. Existe-t-il une limite de taille pour le service d'usinage CNC de précision multi-axes dans votre installation ?
Le centre d'usinage à 5 axes peut être utilisé pour usiner des composants solides en acier inoxydable d'une dimension maximale de 800 mm x 700 mm x 500 mm, tandis que notre chambre d'impression métallique ne peut produire que des composants irréguliers précis d'une taille maximale de 400 mm x 400 mm x 400 mm.
6. Comment puis-je effectuer une validation complète des tests destructifs pour les chaînes d'approvisionnement des fabricants de pièces en acier inoxydable personnalisées ?
Le centre de test interne de LS Manufacturing est capable de fournir des tests de composition chimique à l'aide d'un spectrophotomètre, des tests de traction (à la fois la résistance à la traction et la limite d'élasticité), une inspection métallographique de la surface de rupture et un rapport de test non destructif aux rayons X 100% avec la livraison, garantissant un test complet des matériaux et de la structure.
7. Une imprimante 3D peut-elle imprimer des composants en acier inoxydable avec des chaînes d'assemblage internes imbriquées ?
Oui, le processus de fabrication additive est capable de produire des composants de charnière/joint librement mobiles directement en une seule impression, évitant ainsi le processus fastidieux conventionnel de soudage et d'assemblage de broches qui suit l'usinage.
8. Pourquoi les coûts d'usinage CNC personnalisés augmentent-ils de manière agressive lorsqu'il s'agit de cavités structurelles profondes et étroites ?
Les cavités profondes avec un rapport L:D≥5:1 présentent un porte-à-faux trop important, créant de fortes vibrations et une grande possibilité de rupture des outils, ce qui nécessite une réduction constante des paramètres de coupe et une augmentation du nombre d'opérations d'électroérosion, entraînant une augmentation rapide des coûts.
Résumé
L'impression 3D en acier inoxydable et l'usinage CNC sont complémentaires mais jamais alternatifs. Pour des prototypes compliqués, légers et précis, l’impression 3D permet de contourner toutes les limitations géométriques. Pour les pièces en grandes quantités nécessitant des tolérances ±0,005 mm, des surfaces miroir et une isotropie complète, la CNC reste le moyen idéal pour contrôler les dépenses. La capacité complète du processus de LS Manufacturing permet d'éviter tout coût lié au processus.
Arrêtez de vous débattre avec le dilemme de la sélection des processus. Téléchargez vos fichiers STEP, IGS ou PDF dans notre section d'examen technique. Dans un délai de deux heures, nos spécialistes effectueront l'analyse DFM gratuite de l'épaisseur de la paroi de la pièce, de la tolérance d'ajustement et de l'optimisation de l'alignement des grains. Appuyez sur "Obtenir un devis instantané pour un traitement personnalisé" ou dites-nous plus sur vos besoins — nous ferons tout notre possible pour rendre vos modèles 3D en métal !
