معالجة متزامنة بخمسة محاور يمكن أن تحل صعوبات التصنيع للأجزاء المعقدة. فهو يزيل بشكل أساسي فقدان الدقة والكفاءة بسبب التحديات الهندسية مثل التجاويف العميقة والزوايا السلبية من خلال التذبذب الديناميكي والمستمر للأدوات وقطع العمل . إنها ثورة في فلسفة التصنيع، وليست ترقية تكنولوجية. إنه يجعل " التشكيل المثالي بمشبك واحد " حقيقيًا ويتيح لك اعتماد أفضل حلول التصميم بجرأة دون الحاجة إلى تقديم أي تنازلات بشأن قدرة الماكينة.
حقيقي التصنيع باستخدام الحاسب الآلي متعدد المحاور يعني اختيار تحويل تحديات التصنيع إلى مزايا أساسية . ويمكنه تقليل سلسلة العمليات الطويلة إلى الحد الأدنى، وبالتالي تعزيز استجابة السوق وهوامش الربح بشكل مباشر. سنقوم بتقصير منحنى التعلم الخاص بك عندما ننظر بشكل أعمق في كيفية تغيير هذه التكنولوجيا لقواعد اللعبة في التصنيع الدقيق ومساعدتك على تحقيق قفزة في القدرة على التصنيع.

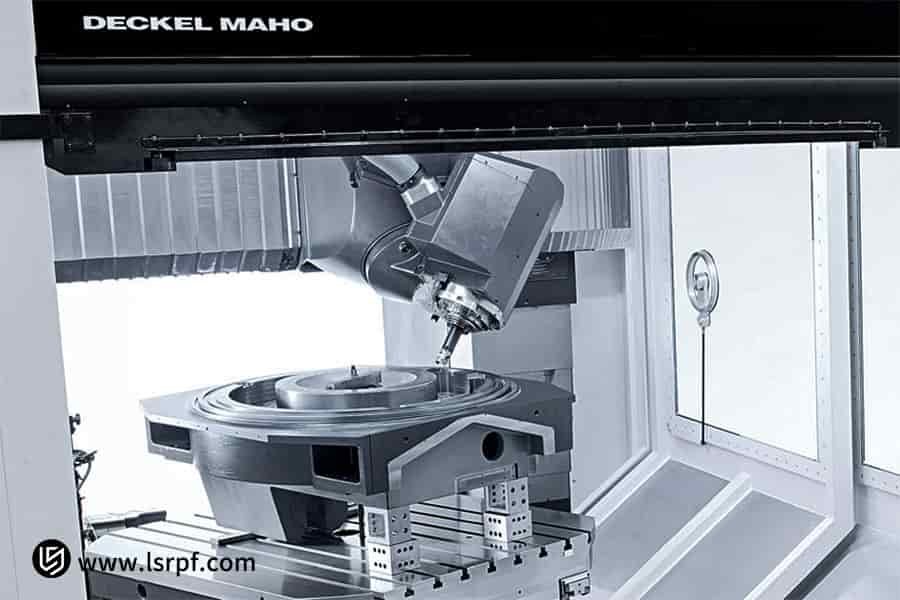

الشكل 1: مركز CNC متعدد المحاور الدقيق يقوم بإجراء عمليات تصنيع معقدة بواسطة شركة LS Manufacturing
متزامن 5-المحور التصنيع مقابل 3+2 جدول مرجعي سريع لتصنيع المحور
| أبعاد المقارنة | معالجة متزامنة بخمسة محاور | تصنيع 3+2 محور |
| المبدأ الأساسي | 5 محاور تتحرك بشكل مستمر وفي الوقت نفسه، الحفاظ على أفضل وضع للأداة وقطعة العمل للقطع. | يتم وضع المحاور الدوارة ثم قفلها قبل الطحن ثلاثي المحاور ؛ هذه عملية تصنيع "ثابتة" . المعروف أيضا باسم معالجة ذات 5 محاور مفهرسة أو الموضعية 5 محاور. |
| دقة الآلات | إن تصنيع كل شيء في إعداد واحد يزيل أخطاء تحديد المواقع المتكررة . | يمكن أن تؤدي عمليات الإعداد المتعددة إلى أخطاء تراكمية قد تؤثر على استقرار الأبعاد الحرجة. |
| كفاءة الآلات | يسمح التوجيه الأمثل للأداة بالقطع الفعال باستخدام أدوات أقصر، وبالتالي تقليل وقت الدورة. | يتضمن هذا عادةً عددًا من العمليات ؛ ولذلك، يؤدي عدد من الإعدادات والتعديلات إلى دورة إنتاج إجمالية طويلة. |
| القدرة على التعقيد | قادرة على تصنيع ميزات هندسية خاصة، مثل التجاويف العميقة، والزوايا السلبية، والأسطح المعقدة ذات الشكل الحر بكفاءة جيدة. | نظرًا لأن الأداة طويلة ومائلة، فإن قدرتها الهندسية في تصنيع الأشكال الهندسية المعقدة محدودة جدًا. |
| جودة السطح | يوفر تعديل زاوية الميل فرصة للحفاظ على نقطة الاتصال المثالية للأداة وبالتالي زيادة جودة السطح . | في معالجة الأسطح المنحنية، تتمتع المطاحن الطرفية الكروية بكفاءة اتصال منخفضة. يعتبر الارتفاع المتبقي أحد العيوب. |
| هيكل التكلفة | على الرغم من أن المعدات والبرمجة باهظة الثمن، إلا أن التوفير في وقت الأدوات وتصحيح الأخطاء يعني أن تكلفة الوحدة يمكن أن تكون أقل. | من ناحية أخرى، يمكن أن تؤدي الأدوات المخصصة والتصحيح المتكرر إلى تكلفة أعلى بشكل عام. |
| حرية التصميم | يسمح بالتصميم الوظيفي الأمثل دون النظر إلى مشكلات التصنيع. |
العديد من تصميمات المنتجات مقيدة باستخدام الهندسة المبسطة بسبب حالة تكنولوجيا التصنيع. |
|
السيناريوهات القابلة للتطبيق |
تصنيع راقي للدوافع والدقة الأجهزة الطبية والمكونات الفضائية المعقدة. | كما أنها مناسبة للأجزاء البسيطة من النوع اللوحي والصندوقي أو الحالات التي لا تتطلب المعالجة الديناميكية. |
الفرق الأساسي بين المعالجة المتزامنة ذات 5 محاور والمعالجة ذات 3+2 محور هو "الديناميكي" مقابل "الثابت". يمكن للمعالجة المتزامنة ذات 5 محاور إنهاء جميع عمليات المعالجة المعقدة من خلال المحاذاة المستمرة والديناميكية للأداة وقطعة العمل في إعداد واحد ، مما لا يضمن دقة تصنيع عالية للغاية من طبيعته فحسب، بل يعمل أيضًا على تحسين الكفاءة بشكل كبير من خلال تبسيط تدفق العملية. والأهم من ذلك، أنه يغير التصنيع من "قيد" التصميم إلى "التمكين" حيث يمكن للمهندسين تحقيق إمكانات الأداء الكاملة للمنتج.
لماذا تثق بهذا الدليل؟ الخبرة العملية من خبراء التصنيع LS
سيضمن ذلك أن الأساليب المشتركة في هذا الدليل قابلة للتشغيل وموثوقة بدرجة كبيرة، لأنه قام بتسليم أكثر من 50000 قطعة عمل معقدة وجلب نظامًا تقنيًا ناضجًا.
بدءًا من المعالجة فائقة الدقة لشفرات محركات الطيران إلى تصنيع الخطوط البيولوجية للحصول على غرسات طبية مثالية وملائمة للعظام وأنظمة الفتحات غير المنتظمة متعددة الزوايا للأجزاء الهيكلية الأساسية للمعدات البصرية الدقيقة، فقد اختبرنا كل ذلك شخصيًا. لقد علمنا هذا التعرض للعالم الحقيقي كيف نتحول تكنولوجيا التصنيع ذات 5 محاور إلى حلول موثوقة لمشاكل محددة.
هذا هو الفريق الذي قام بدمج إمكانية التتبع المترولوجي بقوة نيست وروح العملية إتف 16949 نظام إدارة الجودة في كل عملية من البرمجة إلى التفتيش. وهذا في حد ذاته هو ضمان الحفاظ على الجودة والاتساق في كل نتيجة معالجة على مستوى عالٍ، ويمكنك ضمان الاحترافية والدقة في هذا الدليل.
الفرق بين الآلات الحقيقية والخاطئة ذات المحاور الخمسة: ما هي الآلات "المرتبطة" الحقيقية؟
الحركة والثبات هي مفاتيح التمييز بين المعالجة ذات المحاور الخمسة الصحيحة والخاطئة. تعني المعالجة 3+2 أنه بعد تثبيت زاوية القطع، يتم قفلها بينما تشتمل المعالجة المتزامنة الحقيقية ذات 5 محاور على حركة متزامنة مستمرة، مما يحقق المطابقة الديناميكية المثالية بين الأداة وقطعة العمل. هذا التصنيع المستمر ذو 5 محاور يجلب الوضع 3 مزايا أساسية لتصنيع الأجزاء المعقدة :
- تحسين ظروف القطع: إن التثاؤب المستمر للأداة بحيث يتصل طرف الأداة دائمًا بقطعة العمل بأفضل زاوية يمكن أن يحسن بشكل كبير من كفاءة القطع، وفي الوقت نفسه، يضمن بشكل فعال اتساق أبعاد تصنيع الأجزاء المعقدة .
- الحصول على جودة سطح فائقة: يمكن للتعديل الديناميكي أن يتجنب بشكل فعال علامة الأداة "الشبيهة بالشريط" في عملية تصنيع المطحنة ذات النهاية الكروية؛ وفي الوقت نفسه، فإن استخدام أدوات أقصر لقمع الثرثرة يضع الأساس لإضفاء لمسة نهائية على المرآة.
- اختراق القيود الهندسية: يمكن تشكيل التجاويف العميقة والزوايا السلبية بالكامل ضمن إعداد واحد . تعمل المعالجة المتزامنة ذات 5 محاور على تحرير قيود التصميم بشكل كامل وتمكين ابتكار المنتجات.
ما يهم في المعالجة المتزامنة الحقيقية ذات المحاور الخمسة ليس التكنولوجيا نفسها ولكن إعادة تشكيل منطق العملية عندما تصنيع الأجزاء المعقدة . إنه يعزز عملية التصنيع من الخطوات المنفصلة إلى الاستمرارية - قفزة في التصنيع نحو " التشكيل المثالي في إعداد واحد "، والذي يمثل القدرة التنافسية الأساسية للتصنيع الدقيق الحديث.
3+2 محور مقابل 5 محاور متزامنة: ما الذي يجب أن يختاره مشروعك؟
عند وضع خطة عملية المشروع، بشكل كاف اختيار الآلات ذات 5 محاور سيكون المفتاح لإيجاد توازن بين المتطلبات التقنية وفعالية التكلفة. تجدون أدناه تصنيع 5 محاور مقابل 3+2 بناءً على ميزات الأجزاء لاتخاذ قرار دقيق:
| أبعاد القرار | تصنيع المحور 3+2 | المعالجة المتزامنة ذات 5 محاور |
| مبدأ التصنيع | ينتمي الموضع الزاوي إلى قطع الفهرسة المنفصلة ويمكنه تحقيق تصنيع متعدد الأوجه. |
يمكن للحركة المستمرة المتزامنة ذات 5 محاور تحسين الوضع في الوقت الفعلي. |
| الأجزاء القابلة للتطبيق | الأجزاء متعددة السطوح ذات الشكل المنتظم مناسبة لإنتاج الدفعات المتوسطة والكبيرة ، والأجزاء الدقيقة ذات السطح المنحني المعقد، والتجويف العميق، والشق الضيق. | إنه يتميز بأداء دقيق ودقة ثابتة في زوايا واحدة، وقد يؤدي التثبيت المتعدد إلى أخطاء متراكمة. فهو يقوم بكل العمليات في مشبك واحد، ضمان سلامة الأسطح المعقدة. |
|
دقة الأداء |
دقة مستقرة في زوايا واحدة. قد تحدث أخطاء تراكمية مع لقط متعددة. |
يكمل جميع العمليات في مشبك واحد، مما يضمن سلامة الأسطح المعقدة. |
|
اقتصاد |
انخفاض تكاليف الاستثمار في المعدات والبرمجة، ومناسبة لإنتاج دفعة موحدة . |
استثمار أولي أعلى، ولكنه أكثر فائدة في تكلفة الوحدة للأجزاء المعقدة. |
|
خصائص العملية |
برمجة بسيطة نسبيًا، ومتطلبات مهارات متوسطة للمشغلين. |
يمكن لآلة صنع السمات الهندسية المعقدة التي يصعب تحقيقها بالعمليات التقليدية. |
بشكل عام، يعد تصنيع أجزاء دفعة واحدة ذات شكل منتظم أمرًا اقتصاديًا للغاية تصنيع 3+2 محور . بالنسبة للأجزاء ذات الأسطح المنحنية المعقدة والمتطلبات الصارمة للتسامح الهندسي، فإن المحاور الخمسة المتزامنة هي أفضل طريقة لضمان جودة المعالجة. إذا كان التقييم المهني مطلوبًا، فيرجى البدء LS استشارات تصنيع الآلات . سيزودك خبراؤنا بحلول عملية مخصصة.
ثورة الكفاءة: كيف تعمل الآلات ذات المحاور الخمسة على تقصير دورات الإنتاج بنسبة 30%؟
تحسين كفاءة تصنيع 5 محاور في المنافسة الشرسة داخل الصناعة التحويلية هو في الواقع تعزيز القدرة التنافسية الأساسية للمؤسسة. ال تقصير دورة الإنتاج بنسبة 30% ليست مجرد حادث؛ وبدلاً من ذلك، فهي النتيجة الحتمية للتحول الكبير الناتج عن تقنية المحاور الخمسة في عمليات التصنيع التقليدية. تنعكس مزاياها الأساسية بشكل رئيسي في 3 جوانب رئيسية:
تجنب التثبيت المكرر وتوفير الوقت الإضافي
أثناء المعالجة التقليدية، تحتاج الأجزاء المعقدة إلى تفكيكها وتجميعها ومواءمتها بشكل متكرر. ولا يؤدي هذا إلى أخطاء في تحويل البيانات فحسب، بل يؤدي أيضًا إلى إهدار الكثير من الوقت بسبب عدم القطع. CNC المستمر ذو 5 محاور بالقطع يمكن أن تتجنب تمامًا تحديد موضع الأداة وتعديلها بشكل متكرر من خلال " مشبك واحد، واستكمال تصنيع 5 أسطح ". يمكن توفير حوالي 25% من إجمالي وقت المعالجة بهذه الطريقة، مع التخلص من إعادة العمل الناتج عن التثبيت المتكرر.
تتميز حواف القطع القصيرة بصلابة عالية وتحسين في ثبات القطع
في حالة التجاويف العميقة والجدران المائلة، تحتاج الأدوات الآلية ثلاثية المحاور إلى حواف قطع طويلة تؤدي بسهولة إلى الاهتزاز، مما يؤدي إلى تقليل معلمات القطع. من خلال ضبط زاوية محور الأداة، ستجعل تقنية 5 محاور حتى حاملي الأدوات القصيرة ينفذون معالجة التجويف العميق بكفاءة، مما يزيد من صلابة الأداة بأكثر من 50% ، وبالتالي تمكين زيادة معدلات التغذية وأعماق القطع بنسبة 20-30% ، وبالتالي إطالة عمر الأداة وتقليل تكرار تغيير الأداة.
التحسين الديناميكي لظروف القطع لإزالة المواد بشكل مثالي
تتحكم هذه الوصلة ذات 5 محاور في إمالة الأداة في معالجة السطح، مما يمكّن طرف الأداة من الحصول على سرعة قطع مثالية وتجنب القطع "بسرعة صفر" في مركز مطحنة الكرة الطرفية. لا يؤدي هذا إلى زيادة كفاءة القطع الفعالة بأكثر من 35% فحسب، بل يضمن أيضًا تحميل الرقاقة لأقصى قدر ممكن من إزالة المواد.
مزايا الآلات متعددة المحاور تتجاوز بكثير المكاسب البسيطة في السرعة؛ هذه ثورة نظامية في الكفاءة لأنها تدمج العمليات وتحسنها . من خلال تجنب التوقف المؤقت للتثبيت، وتحسين استقرار القطع، وتحسين معلمات التشغيل الآلي، فإنه يحول الوقت غير ذي القيمة المضافة إلى وقت قطع فعال، وبالتالي يعطي قفزة نوعية في كفاءة الإنتاج.

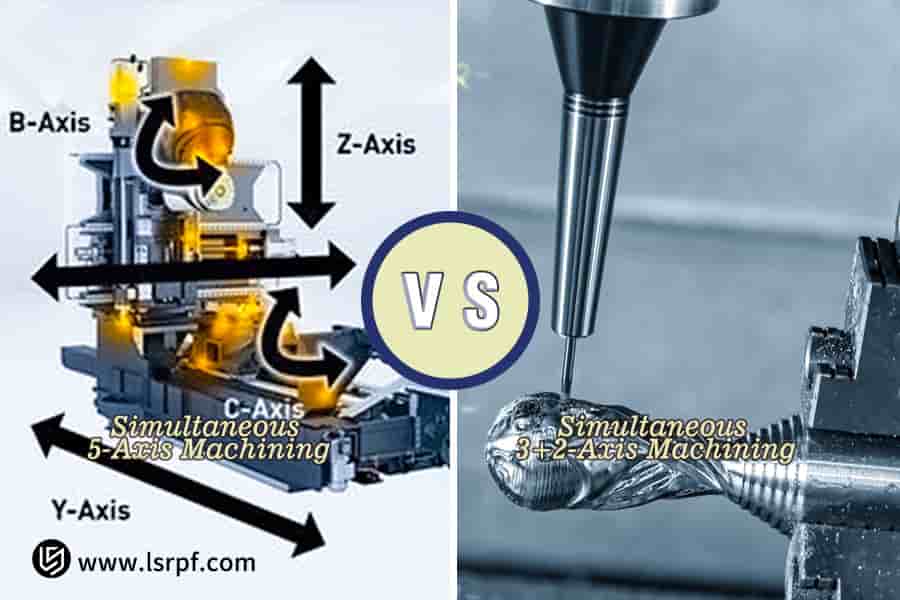

الشكل 2: مخطط نظام إحداثيات مركز التصنيع متعدد المحاور بواسطة شركة LS Manufacturing
التطبيقات الرئيسية للمحاور الخمسة المتزامنة - ما هي الصناعات التي لا يمكنها الاستغناء عنها؟
تطبيق التصنيع ذو 5 محاور يعتبر على نطاق واسع حجر الزاوية في الاختراقات التكنولوجية وابتكار المنتجات في التصنيع المتطور اليوم. باعتبارها واحدة من التقنيات الأساسية ل حل صناعة التصنيع LS بفضل عقود من الخبرة في خدمة أفضل العملاء في كل صناعة على حدة، توصلنا إلى فهم كيف تحل تقنية المحاور الخمسة تحديات التصنيع الأساسية في مجالات معينة . فيما يلي سيناريوهات التطبيق الرئيسية التي لا غنى عنها:
الفضاء الجوي
غالبًا ما تكون الأجزاء في هذا المجال مصنوعة من مواد يصعب تصنيعها ولها أسطح مكانية معقدة للغاية. على سبيل المثال، بخلاف المتطلبات العالية على الشكل الديناميكي الهوائي لدفاعات المحرك، هناك أيضًا شروط توازن ديناميكي صارمة للغاية يجب تلبيتها. تصنيع 5 محاور يضمن أن جميع العمليات السطحية وقنوات التدفق يمكن إكمالها بدقة عالية في عملية واحدة فقط ، مما يضمن تدفق هواء فعال ومستقر، مما يضمن الأداء والسلامة مباشرة من مصدر التصنيع نفسه.
الأجهزة الطبية
من خلال استخدام الغرسات مثل المفاصل الصناعية والصفائح العظمية، فإن درجة ملاءمتها للهيكل العظمي البشري سيكون لها تأثير كبير على تأثير الجراحة. يمكن للآلات ذات 5 محاور تشكيل الغرسة للحصول على سطح عضوي مثالي وبنية مسامية دقيقة، مما يوفر أفضل تكامل عظمي مع تشطيب سطحي يشبه المرآة لتقليل احتكاك الأنسجة وتفاعلات الرفض.
القوالب الدقيقة وصناعة السيارات
كفاءة التبريد لها تأثير مباشر على زمن دورة الإنتاج لقوالب الحقن الكبيرة، مثل أغطية السيارات، بالإضافة إلى جودة المنتج . يسمح تطبيق تقنية 5 محاور بالطحن في عملية واحدة لقنوات التبريد المتوافقة على سطح المنتج، مما يزيد من كفاءة التبريد بنسبة تزيد عن 30% مقارنة بالطرق التقليدية للحفر والربط. وهذا يقلل بشكل كبير من دورة التشكيل بالحقن ويقلل من تشوه المنتج.
بدءًا من مكونات الطيران عالية الأداء والمزروعات الطبية المنقذة للحياة وحتى القوالب الدقيقة لتحسين الكفاءة، يحتضن حل صناعة التصنيع LS هذه التكنولوجيا في توفير خدمات متكاملة التصنيع الراقية الدعم مباشرة من التصميم إلى القولبة، وبالتالي تعزيز مكانة الشركة كشريك تكنولوجي لا غنى عنه للعملاء في العديد من الصناعات.

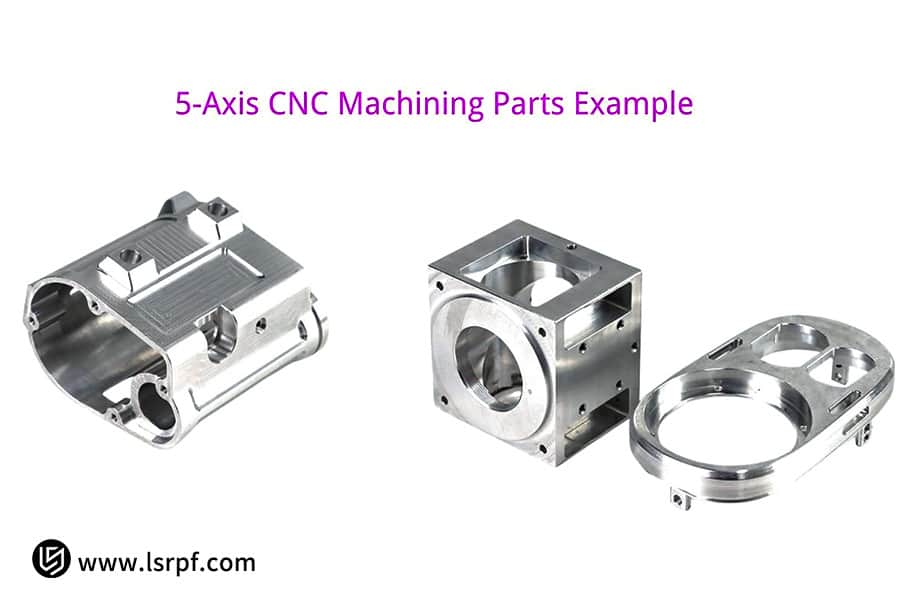

الشكل 3: الأجزاء المتطورة التي تجسد تصنيعًا متقدمًا بخمسة محاور بواسطة شركة LS Manufacturing
التغلب على تحديات البرمجة: كيف يتغلب التصنيع LS على برمجة CNC ذات 5 محاور؟
على وجه الخصوص، التعقيد برمجة CNC ذات 5 محاور يعتبر تخطيط مسار الأدوات، وتجنب الاصطدام، وتحسين الموقف، أكبر عقبة أمام تطبيق تقنية المحاور الخمسة . وهذا هو بالضبط هذه القيمة الأساسية ل حلول التصنيع LS - لتحويل البرمجة الصعبة إلى مزايا تصنيعية موثوقة بالنسبة لك:
برامج CAM المتقدمة واستراتيجيات البرمجة الذكية
نحن ندير منصة برمجيات CAM رائدة في الصناعة حيث تقوم الخوارزميات الذكية تلقائيًا بحساب أفضل محور للأداة، مما يؤدي إلى موازنة كفاءة القطع مع خصائص حركة أداة الآلة. باستخدام مكتبة من القوالب البارامترية، يقوم مهندسو البرمجة بإنتاج مسارات أدوات فعالة وآمنة بسرعة . وهذا يزيد من كفاءة البرمجة بنسبة تزيد عن 40% للأسطح المعقدة.
مقدمة مدعومة بالخبرة العملية لفريق هندسي كبير
مع أكثر من عقد من الخبرة المهنية الجماعية، يتمتع فريق المبرمجين لدينا بالمعرفة والكفاءة الواسعة في خصائص المواد، وميكانيكا القطع، وأداء الأدوات الآلية . لا يقتصر الأمر على كتابة التعليمات البرمجية فحسب، بل تطبيق المعرفة العملية أيضًا في كيفية برمجة التحسين، مثل تصميم مسار الأدوات المضاد للاهتزاز للأجزاء ذات الجدران الرقيقة أو تخصيص استراتيجية القطع ذات الطبقات للسبائك عالية القوة لضمان نجاح تصنيع المادة الأولى.
حماية من الاصطدام بنسبة 100% من خلال المحاكاة الافتراضية للعملية الكاملة
يتم تنفيذ محاكاة العملية الكاملة بمساعدة نظام التشغيل الافتراضي قبل نشر البرنامج في الإنتاج. يقوم النظام بإعادة إنتاج هيكل الأداة الآلية وحاملات الأدوات والتركيبات والفراغات بدقة لاكتشاف خطر التداخل بين جميع الأجزاء المتحركة ديناميكيًا. ويمكن تجنب مثل هذا التدخل أو الاصطدام في الموقع تمامًا لتوفير ضمان نهائي لذلك موثوقية الآلات .
استنادًا إلى الضمان الثلاثي المتمثل في " البرنامج الذكي + كبار الخبراء + التحقق الافتراضي "، لم يتم التغلب على تحديات برمجة CNC ذات المحاور الخمسة فحسب، بل تم تحويل عملية البرمجة بأكملها إلى سير عمل موحد يمكن التنبؤ به ويمكن التحكم فيه، مما يوفر موثوقية تصنيع عالية للغاية وكفاءة إنتاج للعملاء.
حجر الزاوية في الدقة: كيف تفي الآلة الآلية ذات المحاور الخمسة الخاصة بشركة LS Manufacturing بوعدها على مستوى الميكرون؟
في حين تحقيق مستوى ميكرون دقة الآلات يتطلب أكثر بكثير من مجرد إضافة محاور دوارة إلى الماكينة، فجوهره هو في الأساس نهج هندسي منهجي يحتاج إلى التغلغل في كل جانب من جوانب تصميم المعدات والتحكم فيها والتعويض. فيما يلي الأسس التكنولوجية الرئيسية التي يقوم عليها LS لتصنيع الآلات ذات 5 محاور ضمان استقرار المعدات :
| الجوانب الفنية |
طرق التنفيذ والقيمة |
| الأساس الميكانيكي | يعتمد على قاعدة صب معدنية عالية الصلابة لإزالة مصدر اهتزاز القطع؛ وبالتالي ضمان الاستقرار الديناميكي أثناء المعالجة. |
| نظام ردود الفعل | مجهزة بتشفير بصري ذو حلقة مغلقة بالكامل يقرأ موضع الجدول مباشرة ، فإنه يتجنب أخطاء النقل، ويحقق دقة تحديد موضع عالية على مستوى النانومتر. |
| تكنولوجيا التعويض الحراري |
يقوم نظام تعويض التشوه الحراري الذكي باكتشاف وحساب الانجراف الحراري الناجم عن البيئة وعملية التصنيع في الوقت الفعلي ويقوم بإجراء تعويض في الوقت الفعلي لضمان الدقة طوال اليوم. |
| القياس في الآلة | مُجهز بمقياس تلقائي للأداة ومسبار قطعة العمل، فهو يعوض تلقائيًا تآكل الأداة وانحرافات التثبيت لضمان الاتساق في الإنتاج الضخم . |
يتم تحقيق الالتزام بالدقة في الآلات ذات المحاور الخمسة للتصنيع في LS من خلال سلسلة كاملة من الوسائل التكنولوجية، بدءًا من التعويض الميكانيكي وحتى التعويض الذكي. في حين ضمن هذا اكتمال الجزء الأول، من خلال استقرار المعدات والتحكم في الحلقة المغلقة، حافظ الجزء رقم 1000 على نفس دقة المعالجة على مستوى الميكرون مثل الجزء الأول، مما يوفر للعملاء موثوقية التصنيع المستدامة .

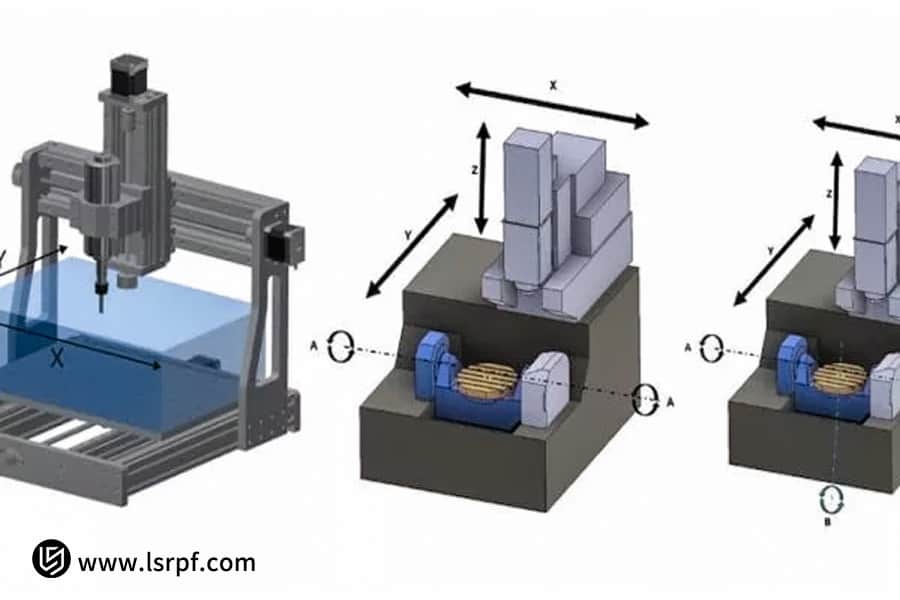

الشكل 4: ديناميكيات 5 محاور مقابل المعالجة 3+2 المفهرسة بواسطة تصنيع LS
التسليم خلال 10 أيام: كيف حلت المعالجة الآلية ذات 5 محاور أزمة إسكان التوربينات؟
ما يلي حالة نجاح تصنيع LS يسلط الضوء بشكل مثالي على كيفية تحويل التكنولوجيا المتقدمة إلى قدرة تنافسية حاسمة في السوق. كانت إحدى الشركات الرائدة في مجال توريد السيارات في حالة يرثى لها بسبب مشروع إسكان التوربينات.
معضلة العملاء
كان على العميل أن يتعامل مع هيكل مبيت التوربين الذي يفرض متطلبات عالية جدًا على التفاوتات الأبعادية والموضعية لقنوات التدفق الداخلية وأسطح التركيب. لم تتسبب المعالجة متعددة المراحل على الأدوات الآلية التقليدية ثلاثية المحاور في دورة زمنية مدتها أربعة أسابيع فحسب، بل تسببت أيضًا في حدوث أخطاء تراكمية خطيرة بسبب عمليات التثبيت المتعددة، مما أدى إلى إنتاجية منخفضة للغاية للمنتج ومخاطر هائلة لتخلف المشروع عن العمل .
حل التصنيع LS
لقد أصبحت تقنية التصنيع المتزامنة ذات 5 محاور هي المفتاح لكسر الجمود. وفي غضون 48 ساعة، أكمل فريق العملية تصميم وبرمجة الأدوات الخاصة. تصنيع LS 5 محاور يمكنها إنهاء جميع التجاويف الداخلية المعقدة، والثقوب المائلة، والأسطح المنحنية من خلال مشبك واحد فقط، مما يؤدي تمامًا إلى تجنب أخطاء تحديد المواقع المتكررة. وفي الوقت نفسه، نظام القياس عبر الإنترنت يتيح التعويض في الوقت الحقيقي في عملية التصنيع، مما يضمن نظام دقة الحلقة المغلقة.
النتائج والقيمة
تم تسليم المشروع أخيرًا خلال 10 أيام بأبعاد يتم التحكم فيها باستمرار ضمن ±0.01 ملم . وقد ساعد ذلك عملائنا على تجنب أي نوع من العقوبات بسبب خرق العقد وخفض التكلفة الإجمالية بنسبة 15% . وقد اكتسب هذا الحل الفعال للأزمات اعترافًا طويل الأمد بالعميل باعتباره "توريد عالي الجودة r" من قبل الشركة المصنعة للمعدات الأصلية.
باختصار، يكمن مفتاح هذا النجاح في حقيقة أن تكنولوجيا التصنيع ذات المحاور الخمسة قد تحولت من أداة تصنيع بسيطة إلى حل منهجي للأزمات يغطي تخطيط العمليات، وتحسين سير العمل، ومراقبة الجودة. ويمكن القول أنه في مجال التصنيع المتطور، تكمن القيمة الأساسية للحالات الناجحة من جانبنا في تحويل المزايا التكنولوجية إلى مزايا سوقية ملموسة للعملاء.
تقييم مجاني: ما هي الإستراتيجية ذات المحاور الخمسة التي تناسب تطبيقك بشكل أفضل؟
اختيار استراتيجية المعالجة المثلى لمشروعك هي الخطوة الأولى الأكثر أهمية في جعل المشروع ممكنًا من الناحية الفنية وفعالية من حيث التكلفة. ولذلك نوصي بإجراء تقييم ذاتي سريع بناءً على الأبعاد الأساسية التالية التي ستساعدك في البداية على تحديد المتطلبات الفنية لمشروعك.
التعقيد الهندسي الجزئي: هل يمتلك أسطحًا منحنية معقدة أو هياكل تجويفية عميقة؟
إذا كانت أجزائك تحتوي على أسطح معقدة ذات شكل حر، أو تجاويف عميقة، أو زوايا سلبية، إلى جانب ميزات التصنيع التي لا يمكن الوصول إليها بسهولة بشكل مباشر ، فهذا بشكل عام مؤشر قوي على الحاجة إلى تصنيع خماسي المحاور . قد تكون الهياكل البسيطة متعددة السطوح أكثر ملاءمة للمعالجة الفعالة لتحديد موضع المحاور 3+2.
حجم قطعة الإنتاج واحتياجات المرونة: قطعة صغيرة أم أصناف متعددة أم إنتاج ضخم؟
توفر المعالجة خماسية المحاور مرونة كبيرة للمشروعات ذات الدفعات الصغيرة أو العديد من الأصناف أو في مراحل البحث والتطوير والنماذج الأولية عن طريق "التثبيت مرة واحدة" لتحقيق الاستجابة السريعة لتغييرات التصميم. إذا كانت دفعات الأجزاء كبيرة ذات هياكل ثابتة ، فيجب تقييم التقييم الشامل لتحسينات الكفاءة التي يمكن أن تحققها المعالجة ذات 5 محاور مقابل مزايا التكلفة للتصنيع 3+2 محور.
متطلبات الدقة/الجودة: هل يجب تصنيع الجزء بتفاوتات هندسية ضيقة؟
مع المتطلبات العالية للتفاوتات الهندسية، مثل موضع الثقب ودقة المظهر الجانبي للسطح ، يمكن للتصنيع خماسي المحاور مع التثبيت لمرة واحدة أن يتجنب بشكل أساسي الأخطاء التراكمية الناتجة عن أدوات التثبيت المتعددة ويوفر ضمانًا تقنيًا للدقة الفائقة واستقرار الدفعة .
تهدف قائمة المراجعة المذكورة أعلاه إلى تقديم بعض الأفكار الأولية لاتخاذ القرار. نحن ندعوك للاستفادة من لدينا تقييم مجاني خدمة . الخبراء في استشارات التصنيع LS سنعمل معك لاستكشاف احتياجاتك بعمق وتقديم اقتراحات موضوعية واقتصادية وموثوقة لمسار العملية التي تضمن عائدًا واضحًا على الاستثمار.
الشكل 5: رسم تخطيطي لتخطيط مسار الأداة للتصنيع متعدد المحاور بواسطة تصنيع LS
الأسئلة الشائعة
1. هل المعالجة ذات 5 محاور مخصصة للإنتاج الضخم فقط؟
وهذا سوء فهم عام. لمثل هذه القطعة المفردة المعقدة أو نماذج دفعة صغيرة ، يمكن أن توفر تقنية 5 محاور الكثير من الوقت في الأدوات المتخصصة وتصحيح الأخطاء المتكرر من خلال استكمال جميع الآلات في إعداد واحد. وبالتالي، غالبًا ما تكون التكلفة الإجمالية وسرعة التسليم أفضل مقارنة بالطريقة التقليدية متعددة العمليات. ولذلك، فهي مناسبة بشكل خاص للبحث والتطوير والتخصيص المتطور.
2. هل تؤدي البرمجة ذات المحاور الخمسة إلى طول وقت إعداد المشروع؟
لا، فبمساعدة قاعدة بيانات العمليات الموحدة وخبرة كبار المهندسين، يتم رفع كفاءة البرمجة بأكثر من 50% . نحن نسعى إلى " القيام بذلك بشكل صحيح من المرة الأولى" ، باستخدام المحاكاة الافتراضية للتأكد من أن كفاءة البرمجة وموثوقيتها تقلل بالفعل من إجمالي الوقت من الرسم إلى المنتج النهائي.
3. بالمقارنة مع المحاور 3+2، أين تكمن ميزة الدقة في المعالجة ذات 5 محاور؟
الدقة الديناميكية والاتساق العام هما المفتاحان. في حين أن المحاور 3+2 يمكن أن توفر دقة عالية في وضعية واحدة، فإن الإعدادات المتعددة تمثل أخطاء تراكمية. من الواضح أن المعالجة ذات 5 محاور، مع إعداد واحد يلغي تمامًا تحويل المسند، يمكن أن تضمن دقة أعلى للشكل واتساق جودة السطح، خاصة في معالجة الأسطح المنحنية المعقدة.
4. ما حجم قطع العمل التي يمكن لمعداتك التعامل معها؟
إن سلسلة الأدوات الآلية ذات 5 محاور لدينا متنوعة، مع نطاق حجم يتراوح من 500 مم إلى أكثر من 2000 مم وقدرة تحميل تصل إلى عدة أطنان. يرجى تقديم الحجم التقريبي لقطعة العمل. سنقوم بالمطابقة الفعلية لموارد المعدات للتأكد من جدوى المعالجة.
5. هل المعالجة ذات 5 محاور أكثر تكلفة من المعالجة ثلاثية المحاور؟
قد يبدو معدل الساعة مرتفعًا، لكن المعدل الإجمالي غالبًا ما يكون أقل. تعمل عملية المعالجة ذات 5 محاور على تقليل التكلفة الإجمالية ووقت الدورة بشكل كبير عن طريق تقليل معدلات التثبيت والأدوات والمعالجة الثانوية والخردة. سوف نقدم حلولاً مخصصة لمساعدتك في الوصول إلى التوازن الأمثل بين الميزانية والكفاءة.
6. هل تقدمون أي معالجة للسطح بعد المعالجة بخمسة محاور؟
نعم، نحن نقدم خدمة شاملة لما بعد المعالجة، بما في ذلك السفع الرملي، والأكسدة، والرش، والتلميع الدقيق لضمان الانتقال السلس من المعالجة الآلية إلى المعالجة السطحية، والاتساق في الجودة النهائية، وإدارة التكاليف نيابةً عنك.
7. كيف يمكنك ضمان عمر الأداة أثناء المعالجة ذات 5 محاور؟
إن تحسين معلمات القطع، وتنعيم مسار الأدوات، ومراقبة النظام على الجهاز يسمح لنا بالتحكم الذكي في حمل القطع ودرجة حرارته. ستعمل هذه المنهجية على إطالة عمر الأداة بأكثر من 20% ، وتوفير استقرار المعالجة، وتمنحك تحكمًا متعمقًا في تكاليف المواد الاستهلاكية.
8. كيف يمكن الحصول على عرض أسعار للتصنيع خماسي المحاور من شركة LS Manufacturing؟
ما عليك سوى تقديم نموذج ثلاثي الأبعاد ومتطلبات فنية أخرى، مثل المواد وحجم الدفعة والدقة. يمكننا ضمان حل مفصل يشمل تحليل العملية والاقتباس ووقت التسليم في غضون 24 ساعة لمساعدتك على بدء مشروعك بكفاءة وشفافية.
ملخص
لم تعد المعالجة خماسية المحاور بمثابة "تحفة فنية" باهظة الثمن؛ إنه استثمار استراتيجي في إتقان مهمة التعامل مع الأجزاء المعقدة وتعزيز مرونة سلسلة التوريد . إنه يمثل قفزة في الجودة من "القدرة على التشغيل الآلي" إلى "التصنيع الدقيق" و"التصنيع المتفوق".
لا تدع القدرة على التصنيع تقيد خيالك التصميمي واستجابتك للسوق. ابدأ الآن للحصول على تحليل القيمة الشخصية الخاصة بك. اتصل بنا وقم بتحميل رسومات الأجزاء الخاصة بك الآن للحصول على تحليل قابلية التصنيع مجانًا تقرير من شركة LS التصنيع . علاوة على ذلك، سيوضح لك خبراؤنا الطريق إلى المسار الأمثل للتصنيع مع تحسين التكلفة المحتملة في غضون 24 ساعة .
