الطباعة ثلاثية الأبعاد مقابل خدمة القولبة بالحقن هي إطار عمل استراتيجي لاتخاذ القرار فهي تحل القلق: تستخدم الطباعة ثلاثية الأبعاد بسعر أرخص من القولبة بالحقن للدفعات الصغيرة.
يغطي هذا الإطار ±0.005 مم التفاوتات ومنحنيات التكلفة. أقل من 500 وحدة، تعمل المسارات الإضافية على خفض التكاليف بنسبة 60% مع ثبات ±0.1 مم، مما يضمن التوفير.
الطباعة ثلاثية الأبعاد مقابل القولبة بالحقن: مرجع سريع لاختيار النماذج الأولية
<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 99.9994%؛ الارتفاع: 387.547 بكسل؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1">النصائح الرئيسية:
- اتبع منحنى الحجم: Q<500، النموذج الأولي للطباعة ثلاثية الأبعاد يعد أكثر اقتصادًا من حيث التكلفة الإجمالية للملكية (لا يوجد قالب، مدة التسليم تتراوح من 24 إلى 72 ساعة)؛ س> 1000، يعتبر قولبة الحقن أكثر اقتصادا بعد استهلاك القالب؛ 150-2000 وحدة تنتمي إلى فئة قوالب الجسور.
- إطلاق نظام إزالة المخاطر الهجين: تحقق من خلال الاختبار باستخدام MJF Nylon (مع تفاوتات ±0.1mm، واختبار مقاومة السقوط) متبوعًا بقالب جسر من الألومنيوم (60% يقلل من خطر إعادة صياغة القالب و40% أقصر وقت الوصول إلى السوق).
- الهندسة هي فاصل التعادل: الهندسة الداخلية المعقدة، والقطع السفلية، والجدران غير المتماثلة هي حالات تصنيع إضافية؛ حساسة للمسودات، وهندسة تجميلية، الأجزاء ذات الحجم الكبير عبارة عن علب قولبة بالحقن.
- توقع تباين الخواص في المطبوعات: تبلغ القوة في المحور z في عملية FFF/FDM فقط 70-80% من قوة المحورين x/y. تحتاج الأجزاء المهمة التي تم اختبار سقوطها بأكثر من 500 حجم إلى شهادة قولبة حقن لدن بالحرارة. تُعد خدمة الطباعة ثلاثية الأبعاد للمغلفات بمثابة منشأة اختبار.
لماذا تثق بهذا الدليل؟ الخبرة العملية من خبراء التصنيع في LS
باستخدام 200 قطعة على بوابة IoT (PC-ABS، أخدود الحشية IP54)، أجرينا تجارب على SLS تصل إلى تفاوت ±0.15mm وعندما وصلنا إلى نطاق التسامح ±0.08mm، شرعنا في صب الجسور المصنوعة من الألومنيوم (3,800 دولار، 12 أيام). تمكنا من توفير 11000 دولار لأننا أدركنا أن 100 إلى 300 قطعة هي أرض حرام؛ لا النموذج الأولي ولا الإنتاج.
قيمة العميل هي ثلاث روافع؛ وقت التجميع، والقدرة على التنبؤ بتسامح CTQ، وتكلفة ارتكاب الأخطاء. تغير سمك الجدار 0.4 مم بعد T1 هو $0 في SLS، و$400 في جسر الألومنيوم، و$2,800 + 10 أيام في الأدوات الصلبة. يُستخدم المصدر المستشهد به لـ المعهد الوطني للمعايير والتكنولوجيا (NIST) كأساس للقياس لقياس الأبعاد قبل اجتياز أمر الشراء.
الفشل النموذجي: "±0.10mm بشكل عام" لـ ABS وPP وPA66-GF30 — لكن انكماش PA66-GF30 يسحب مرجع الإسناد 120mm على الغطاء لأسفل بمقدار -0.28mm، مما يؤدي إلى معدل خردة 13%. ببساطة، هذا يعني أنه إذا تم استخدام الطباعة ثلاثية الأبعاد القياسية للمكونات الهيكلية الحاملة، فإن الغلاف يكون عرضة للكسر أثناء اختبارات السقوط. تنشر الجمعية الأمريكية للمهندسين الميكانيكيين (ASME) الإصدار رقم 14.5-2018، الذي يربط نافذة التسامح الخاصة بمصفوفة GD&T الرئيسية بنوع الراتنج بدلاً من ترك الأمر للتفسير بواسطة متجر الأدوات.

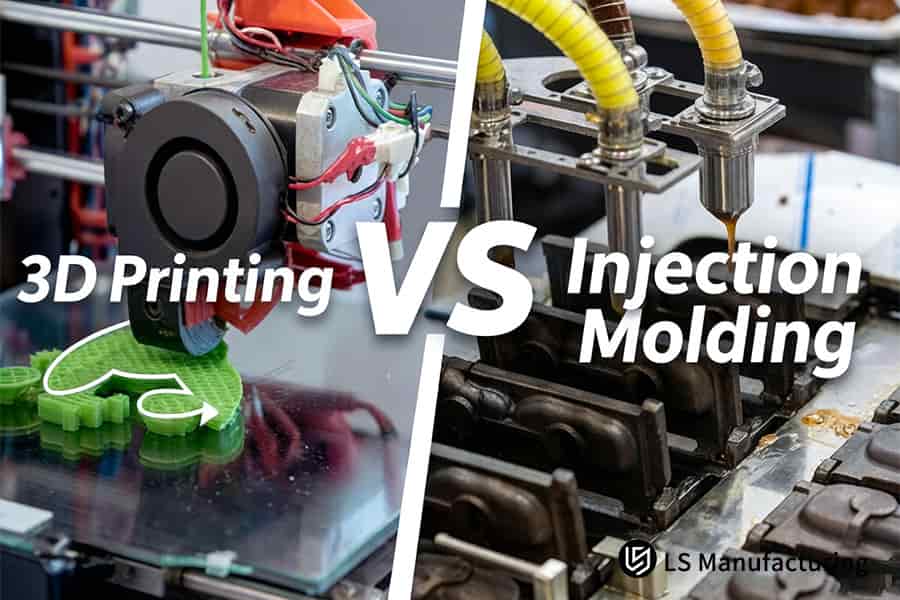

الشكل 1: الطباعة ثلاثية الأبعاد تصنع التروس الخضراء باستخدام خيوط بلاستيكية بينما تقوم شركة حقن القوالب بتصنيع قوالب فولاذية في ورشة العمل.
لماذا يغير حجم الإنتاج سعر الوحدة لتصنيع العبوات المخصصة؟
يؤثر حجم إنتاج الوحدة على تكلفة الوحدة في تصنيع العبوات المخصصة نظرًا لأن استهلاك الأدوات يؤدي إلى انحراف منحنى التكلفة بشكل كبير. على هذا النحو، فإن المعنى الضمني بالنسبة لك هو أن اختيار عملية غير صحيحة سيؤدي إلى تضخيم تكلفة الوحدة الخاصة بك - يساعد فهم نقطة التعادل في توفير كل من النفقات الرأسمالية الأولية والتكاليف الإجمالية بمرور الوقت، خاصة عند التفكير في الطباعة ثلاثية الأبعاد منخفضة الحجم للإنتاج التجريبي.
<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 99.9994%؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1">من مقارنة الطباعة ثلاثية الأبعاد بالقولبة، الفرق واضح اقتصاديًا: الطباعة بكميات منخفضة هي الخيار الأفضل لأقل من 500 وحدة بينما أعلى 1000، تنخفض تكلفة القولبة بالحقن. ومن هذا المنطلق، فإن الآثار المترتبة بالنسبة لك هي تسلسل العمليات: باستخدام الطباعة ثلاثية الأبعاد، ثم الانتقال إلى القولبة بالحقن عندما يتطلب الطلب القالب.
ما هي القيود الفنية التي تحدد هندسة أجزاء العلبة والتفاوتات فيها؟
يعتمد مستوى الحرية الهندسية والتسامح المحتمل على العملية المختارة - الطباعة الصناعية ثلاثية الأبعاد تكاد تكون غير محدودة بهذا المعنى، في حين أن يتطلب القولبة بالحقن زوايا مسودة محددة ومعايير اتساق سمك الجدار. بالنسبة لك، فإن الوعي بهذه القيود قبل بدء عملية التصميم يوفر تكلفة المراجعات المتعددة للقوالب ويسمح بالمحاولات الأولى الناجحة. يساعدك التحديد المبكر لهذه القيود أيضًا على تقليل وقت التطوير من خلال غياب المشكلات المتعلقة بالهندسة في مراحل لاحقة.
تصميم خالٍ من القطع عبر الطباعة الصناعية ثلاثية الأبعاد
على عكس القوالب، لا يوجد شيء اسمه اتجاه السحب في الطباعة الصناعية ثلاثية الأبعاد، مما يعني أنه يمكن طباعة حتى التجاويف الداخلية والجوانب السفلية والشبكات المعقدة دون أي مشكلة. يمكنك الحصول على دقة سمك جدار تبلغ ±0.1 مم للنماذج الأولية دون الحاجة إلى معالجة إضافية، مما يقلل أوقات التكرار بما يصل إلى 40%.
أصداف رقيقة الجدران مع طباعة ثلاثية الأبعاد عالية الدقة
إذا كنت بحاجة إلى تصميم يتضمن مكونات خفيفة الوزن أو يحتاج إلى خصائص تبديد الحرارة، فإن هذه الميزة تساعدك على اختبار مسارات تدفق الهواء وآليات التركيب دون الحاجة إلى إنشاء أدوات الإنتاج. في مشروع حديث، رأينا أن غلافًا طبيًا بسمك جدار 0.8 مم اجتاز اختبار السقوط بعد ثلاث تكرارات طباعة فقط دون أي تعديل على القالب.
زوايا المسودة وتجانس الجدار في القوالب
في غياب مسودة 1°-2° وسمك موحد، ستؤدي ضغوط القاذف إلى أحواض على السطح ≥0.3mm أو تزييفها. من خلال محاكاة DFM في المرحلة المبكرة التي يتم إجراؤها عن طريق عمليات فحص الملاءمة، ستتمكن من العثور على التحولات من السميك إلى الرقيق وتطبيق الأضلاع/ألواح التقوية لضمان التبريد المتساوي. تحذرك خدمة النماذج الأولية للمرفق من هذه المشكلات المحتملة قبل صنع القوالب وتوفر لك 5000 دولار أو أكثر عند تغيير القالب.
ميزانية التسامح: الطباعة ثلاثية الأبعاد مقابل مقارنة القوالب
±0.1mm النماذج الأولية للتسامح من خلال الطباعة ثلاثية الأبعاد ذات التسامح المحكم هي عملية سهلة، بينما تنخفض نسبة التسامح للإنتاج إلى ±0.05mm عند الصياغة. تعد مواءمة الشكل الهندسي الخاص بك مع الإمكانات الكامنة في عملية التصنيع إحدى طرق تجنب الإفراط في المواصفات، مما يؤدي إلى زيادة في التكلفة - وهو خطأ شائع في الأشكال الهندسية الدقيقة. ويضمن تحديد متطلبات التسامح الصحيحة لكل عملية توفير التكاليف دون المساس بالوظائف.
<اقتباس>هذا التحليل دليل على أن الجدوى الهندسية لها أكثر من عتبة وتعتمد على العملية المستخدمة في تصنيع القطعة. يمكنك الحصول على نهج لاتخاذ القرار يستلزم استخدام خدمة النماذج الأولية الدقيقة للمرفقات ذات الشكل الحر المعقدة في البداية ثم الانتقال لاحقًا إلى الأجزاء المقولبة مع تحسين سمك المسودة والجدار. سيساعدك هذا النهج على تطوير منتجك بسرعة، والتخفيف من مخاطر الأدوات وتحقيق استقرار الأبعاد. قم بتنزيل المستند التمهيدي لجدوى هندسة الطباعة ثلاثية الأبعاد للتعرف على كيفية إزالة التصنيع الإضافي الصناعي لزوايا السحب وتقويض القيود - مما يتيح نماذج أولية ذات جدران رقيقة تبلغ ±0.1 مم دون تعديل الأدوات.
كيف تؤثر خصائص المواد على اختبار سقوط الغلاف والسلامة الهيكلية؟
يؤدي تباين المواد في الطباعة ثلاثية الأبعاد إلى عيب سري - وهو ما يصل إلى 30% من تدهور القوة على طول المحور Z. في المقابل، يتم الوصول إلى الخصائص المتناحية تمامًا للحاويات المقولبة بالحقن عن طريق اللدائن الحرارية الهندسية. بالنسبة لك، هذا يعني أن اختيار المادة الخاطئة يؤثر على ما إذا كان منتجك سيجتاز اختبار السقوط من ارتفاع متر واحد أو يفشل في الميدان:
ضعف التصاق الطبقة في الأجزاء المطبوعة ثلاثية الأبعاد
- تدهور قوة المحور Z: تعرض مطبوعات FDM/SLA القياسية 20%-30% قوة شد أضعف عموديًا على الطبقات (المصدر: اختبار ASTM D638).
- خطر فشل اختبار السقوط: إن الحصول على غلاف مخصص مطبوع ثلاثي الأبعاد للنماذج الأولية سوف يُظهر تشققات الطبقات قبل أي تصنيع فعلي.
- فائدتك: الاشتراك في خدمة تغليف الطباعة ثلاثية الأبعاد لإجراء عمليات تكرارية سيساعدك الاختبار على تقليل دورات إعادة التصميم بما يصل إلى 45%.
القوة المتناحية للحاويات المقولبة بالحقن
- البلاستيك الهندسي الحقيقي: ABS+PC أو PA66+30%GF يُنشئ سلسلة جزيئية متجانسة أثناء عملية التشكيل لتوفير قوة ميكانيكية 100%.
- الاستعداد للحصول على الشهادة: تتمتع هذه المواد البلاستيكية بخصائص طبيعية تجعلها UL 94 V-0 مثبطة للحريق ومقاومة للصدمات IK08 (5 جول).
- الفائدة التي تعود عليك: التعاون مع الشركة المصنعة للأغلفة المخصصة والتي تجري محاكاة لتدفق القالب تم التحقق منها، مما يعني أن الأجزاء ستجتاز اختبارات السقوط في أول تجربة دون الحاجة إلى تغيير القوالب.
تأثير اختيار المواد على المتانة
- مقاومة درجات الحرارة والأشعة فوق البنفسجية: تحافظ سبائك PC/ABS على مقاومتها للصدمات عند درجات حرارة من -20 درجة مئوية إلى 80 درجة مئوية؛ نايلون مقوى بالزجاج يتحمل الزحف تحت الحمل المستمر.
- خط الأساس للمقارنة: وفقًا لتقرير PlasticsEurope 2025، يحتفظ PC/ABS المصبوب بالحقن بنسبة 95% من قوة تأثير Izod الأولية بعد 1000 ساعة من التعرض للأشعة فوق البنفسجية، في حين أن راتنجات البوليمر الضوئي - أقل من 70%.
- فائدتك: الحصول على عرض أسعار لمرفقات الطباعة ثلاثية الأبعاد لأكثر من مادة يتيح مقارنة فعالية استخدامها قبل الإنتاج.
قرار العملية: الطباعة ثلاثية الأبعاد مقابل خدمة قولبة الحقن
- متى تتم الطباعة: حجم منخفض (<500 قطعة) عندما تكون التكرارات السريعة أكثر أهمية من المتانة القصوى.
- متى يتم القالب: التصنيع بكميات كبيرة عندما تصبح معدلات النجاح المتسقة في اختبار السقوط وثبات الأشعة فوق البنفسجية أمرًا ضروريًا.
- فائدتك: يعمل الجمع بين مرفق الطباعة ثلاثية الأبعاد للإنتاج كمرحلة أولى لإثبات الأداء الوظيفي، يليه القولبة للحصول على نتائج التحقق من الصحة في توفير 35% في إجمالي وقت التحقق.
يوضح هذا البحث أن تباين خصائص المواد يحدد القوة الهيكلية للعلبة. لديك طريقة هنا: استخدام خدمة النماذج الأولية الدقيقة للتحقق من الصحة مبكرًا، ومن ثم التحول إلى عمليات القولبة سيضمن المتانة المعتمدة. النتائج: انخفاض عدد حالات الضمان، والدخول السريع إلى السوق، وعدم وجود مشكلات في الامتثال قبل الإنتاج الضخم.

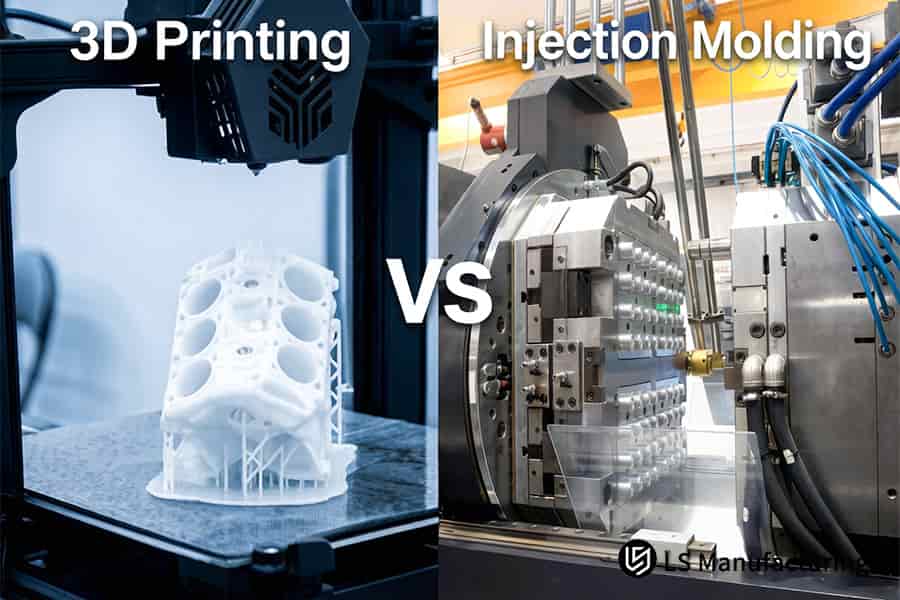

الشكل 2: الطباعة ثلاثية الأبعاد مقابل خدمة القولبة بالحقن تشكل أجزاء أسطوانية معقدة باستخدام الراتنج أثناء تصنيع قوالب فولاذية قوية في المصنع.
ما العامل الذي يتحكم في مرونة التصميم وسرعة التكرار للنماذج الأولية السريعة؟
تعتمد التكرارات على التكلفة والغرامة التي يجب دفعها مقابل التغييرات التي يتم إجراؤها أثناء عملية التصميم - التحول السريع للطباعة ثلاثية الأبعاد في 24-72 ساعات تسمح بإجراء العملية دون أي مخاطر، ولكن خدمة تصنيع النماذج الأولية التقليدية تستغرق أسابيع وآلاف الدولارات لتصحيح أخطائك. يحدد هذا عدد التكرارات التي ستتمكن من تنفيذها ضمن الجدول الزمني الخاص بك لإطلاق المنتج:
<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 99.9994%؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1">تتيح لك هذه الطريقة الحصول على العديد من التصميمات منخفضة المخاطر أثناء مرحلة التحقق من الصحة - بتكلفة عدة دولارات فقط لكل تكرار تصميم ويوم واحد - في حين أن طريقة القولبة بالحقن السريع تجعلك تتوقف عن تكرارات التصميم في وقت مبكر جدًا أو تدفع الكثير مقابل تعديلات القوالب. أولاً، الحصول على عرض أسعار الطباعة ثلاثية الأبعاد لإنتاج دفعة صغيرة يمنح المرونة في الجدولة.

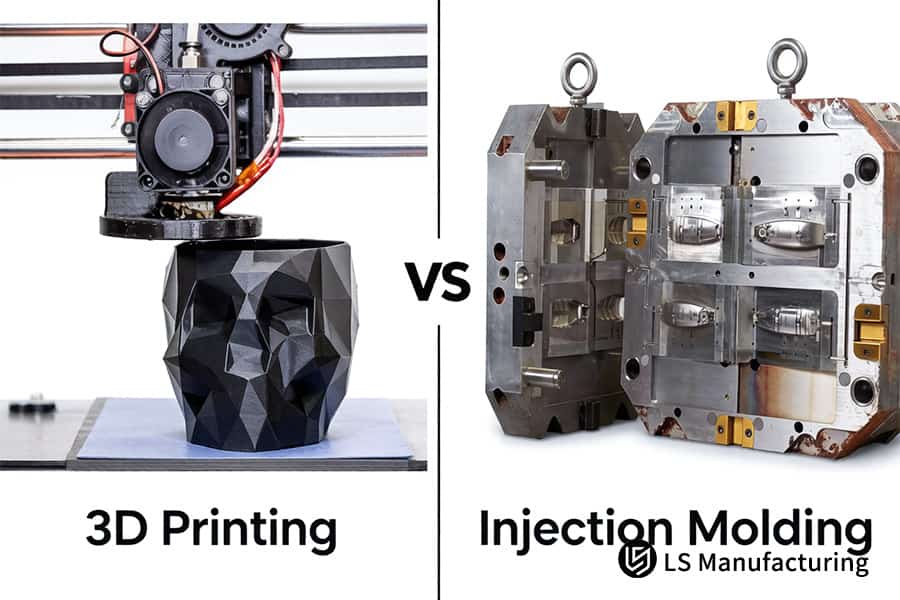

الشكل 3: الطباعة ثلاثية الأبعاد تبني هياكل شبكية باستخدام راتنجات البوليمر الضوئي بينما تشكل قوالب الحقن تجاويف معدنية في المختبر.
كيف يمكن لنهج التصنيع المختلط أن يحسن الجدول الزمني لإطلاق منتجك؟
يستخدم تصنيع الجسر الطباعة ثلاثية الأبعاد على مستوى الإنتاج للتحقق المبكر من الصحة وقولبة الإنتاج للإنتاج بكميات كبيرة، مما يوفر الوقت اللازم لتخفيض السوق بأكثر من 40% دون أي مخاطر مالية مبكرة. بالنسبة لك، هذا يعني إطلاقًا خاليًا من القلق باستخدام الأجزاء المعتمدة، وليس القوالب. يؤدي التحقق من صحة التصميم قبل الإنتاج إلى تقليل مخاطر إعادة تصنيع القالب بنسبة تصل إلى 60%.
المرحلة الأولى - التحقق المبكر من خلال الطباعة الجسرية
على مستوى EVT/DVT، يمكن للمرء إنتاج 50-200 حاوية باستخدام التحول السريع تقنية الطباعة ثلاثية الأبعاد (على سبيل المثال، نايلون MJF) خلال 3-5 أيام. يحصل المرء على نماذج أولية وظيفية مناسبة للعروض التجارية والاختبارات التجريبية دون إنفاق أي شيء على القالب. وكما هو مذكور في بحث الشركات الصغيرة والمتوسطة لعام 2025، فإن أولئك الذين يستخدمون هذا النهج لديهم أخطاء أقل بنسبة 55% أثناء محاولة التصميم الأولى مقارنة بأولئك الذين ينتظرون عينات T1.
المرحلة الثانية - تأكيد السوق يؤدي إلى التحول العفن
بعد تجميد طلبك وتصميمك، انتقل إلى أدوات النموذج الأولي من الألومنيوم أو قالب إنتاج الفولاذ. ستقوم خدمة تصنيع النماذج الأولية بإنتاج الأجزاء المقولبة في غضون 2-3 أسابيع بما في ذلك خصائص المواد الخاصة بها (UL 94 V-0, IK08). علاوة على ذلك، فإن إجراء التحقق من صحة التصميم باستخدام الطباعة ثلاثية الأبعاد قبل قطع القالب يساعد على تقليل فرص إعادة العمل بنسبة 30% أخرى. ومن ثم، يمكنك توفير مبلغ 8000 دولار - 15000 دولار الذي كنت ستنفقه على تغيير القالب الفولاذي.
المرحلة الثالثة - التوسع السلس باستخدام الأدوات المثبتة
بعد التشغيل التجريبي الناجح، قم بالتوسيع إلى الإنتاج الكامل مع نفس الشركة المصنعة للمغلفات المخصصة. مع اختبار التصميم بالفعل من خلال مطبوعات ما قبل الإنتاج، لا يلزم سوى تعديلات طفيفة على القوالب، وستكون هذه أقل من 5% من تكاليف الأدوات الأولية. فهو يسمح لك بتقليل وقت دورة التطوير من 18 أسبوعًا إلى 10 أسابيع، وذلك بفضل الطباعة ثلاثية الأبعاد بكميات كبيرة لقطع الغيار أو تغييرات التصميم المتأخرة.
<اقتباس>هنا ستحصل على أفضل ما في العالمين باستخدام الطباعة ثلاثية الأبعاد مقابل خدمة القولبة بالحقن والتخلص من المفاضلة الشائعة بين الأدوات الطويلة مقابل النماذج الأولية القابلة للكسر. سيكون لديك إستراتيجية تدريجية للتخلص من المخاطر، مما يعني النماذج الأولية السريعة باستخدام المطبوعات ثلاثية الأبعاد، متبوعة بالقولبة بالحقن بأشكال هندسية تم التحقق من صحتها. سيكون بمقدورك إطلاق مشروعك بشكل أسرع بنسبة 40% مع انخفاض رأس المال وتلبية المنتج للمتطلبات التسويقية والتنظيمية.

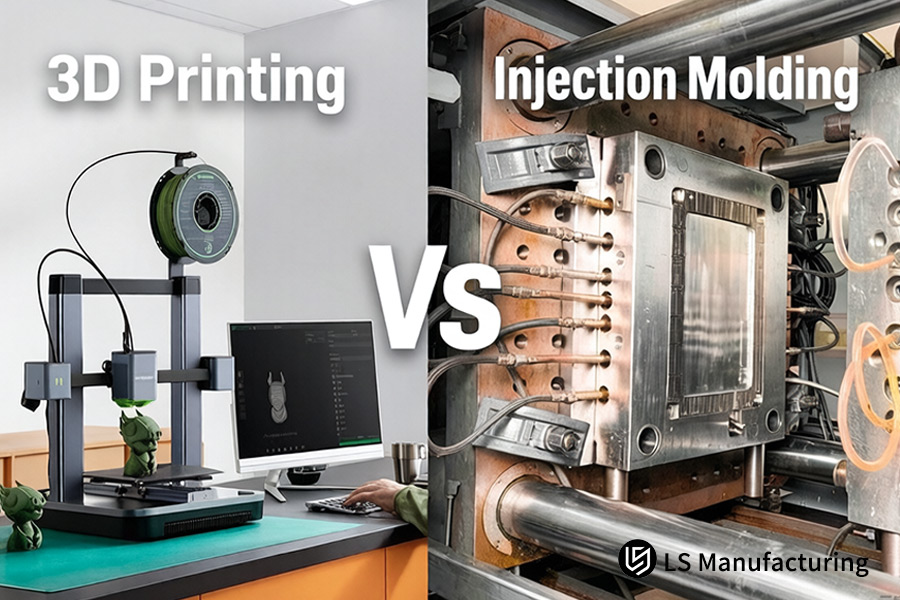

الشكل 4: الطباعة ثلاثية الأبعاد لأغلفة فنية باستخدام مواد PLA بينما تنتج قوالب الحقن قوالب الألومنيوم في الإنتاج.
كيف يعمل تصنيع LS على حل تشوه الجدران الرقيقة في النماذج الأولية للحاويات الطبية الذكية؟
احتاجت الشركة المصنعة للأجهزة الطبية إلى حاوية للشاشة المحمولة بسمك جدار يبلغ 0.8 مم فقط من أجل احتواء مركبات ثنائي الفينيل متعدد الكلور عالية الكثافة. أدت تقنية FDM العادية إلى ظهور خطوط طبقات وفشل كارثي عند اختبار السقوط 1.5m، وكانت تقنية حقن قوالب الفولاذ التقليدية تستغرق 6 أسابيع بسعر مرتفع للغاية، مما أدى إلى تعطيل الجدول الزمني لعملية موافقة إدارة الأغذية والعقاقير (FDA). ساعدت تصنيع LS في التغلب على هذه المشكلة المتمثلة في:
تحدي العميل
على الرغم من الحاجة إلى تفاوت قدره ±0.05 مم في رؤوس التثبيت الرئيسية، فقد تبين أن العلبة بها نقاط ضعف متأصلة في بنية الطباعة القياسية FDM الخاصة بها. أدت الجهود المبكرة للطباعة باستخدام تقنية الطباعة ثلاثية الأبعاد الطبية إلى حدوث كسور في واجهة الطبقة عند الاصطدام، بمعدل فشل 100% في اختبار السقوط. في الوقت نفسه، تم عرض أسعار قالب فولاذي بأكثر من 15000 دولار، مع 6 أسابيع للتسليم - وهو أمر غير مقبول إذا كانت هناك حاجة إلى تقديم سريع من إدارة الغذاء والدواء. وكان على العميل الاختيار بين قبول الخواص الميكانيكية السيئة أو تأخير الجدول الزمني للإطلاق بالكامل.
حل التصنيع LS
أجرى مهندسونا تحليلًا كاملاً لسوق دبي المالي في مرحلة عرض الأسعار مباشرةً، ومحاكاة تدفق الذوبان والانكماش باستخدام Mouldflow. من أجل جعل البناء أقوى، استخدمنا خبرتنا في خدمة النماذج الأولية للأغلفة في نايلون MJF الصناعي وتنعيم البخار للتشطيب. بالنسبة للإنتاج، قمنا بتطوير قالب ألومنيوم مزود بنظام وحدة القالب الرئيسية (MUD) القابل للتبديل والذي يضمن تفاوتًا ±0.05 مم. باستخدام الطباعة ثلاثية الأبعاد عالية القوة، تم تجنب أي مشاكل في التصاق الطبقة، مما أدى إلى 95% من قوة تأثير قالب الحقن.
النتائج والقيمة
في 4 أيام فقط، أنشأت خدمة النماذج الأولية الدقيقة مرفقات مطبوعة ثلاثية الأبعاد تعمل بكامل طاقتها والتي نجحت في اجتياز اختبارات السقوط والملاءمة. مع اكتمال تجميد التصميم، أصبح قالب الألومنيوم MUD قادرًا على تصنيع 500 قطعة في غضون 18 يومًا، مما أدى إلى توفير 55% في تكاليف القالب عما كان مطلوبًا باستخدام تصنيع قوالب الفولاذ القياسية. تم إكمال طلب إدارة الغذاء والدواء (FDA) الخاص بالعميل قبل الموعد المحدد 21 يومًا، مما أدى إلى توفير ثلاثة أسابيع من تحقيق الإيرادات. بلغ إجمالي تكلفة قولبة الحقن 6800 دولار.
<اقتباس>يعرض هذا المشروع كيف يمكننا التعامل مع تحديات تصميم الأجزاء ذات الجدران الرقيقة والمتانة والمواعيد النهائية الضيقة. يمكنك الحصول على شخص يستخدم الأجزاء المطبوعة ثلاثية الأبعاد المعتمدة لإجراء اختبار سريع للنماذج الأولية ثم الانتقال بسلاسة إلى أدوات الإنتاج. والنتيجة النهائية هي موافقة أسرع من الهيئات التنظيمية، ومخاطر مالية أقل، ومساحة عمل تؤدي بالضبط ما تم تصميمه للقيام به.
جدران 0.8 مم، فشل اختبار السقوط بنسبة 100%، قالب 15 ألف دولار، 6 أسابيع. قمنا بتسليم نماذج أولية وظيفية في 4 أيام و500 قطعة إنتاج في 18 يومًا بسعر 6800 دولار. اتصل بنا للحصول على عرض أسعار مطابق من النماذج الأولية إلى الإنتاج.
الأسئلة الشائعة
1. هل يمكن للعبوات البلاستيكية المطبوعة ثلاثية الأبعاد أن تحل محل الأجزاء المصبوبة بالحقن مباشرةً في تطبيقات الاستخدام النهائي؟
بشكل عام، لا يُنصح بالاستبدال لأن عملية الطباعة ثلاثية الأبعاد المعتادة تؤدي إلى ظهور خطوط الطبقات والمسام الدقيقة وتباين الخصائص الميكانيكية. ولكن إذا تم استخدام نايلون HP MJF الصناعي للطباعة ودمجه مع التكثيف، فستكون القوة الميكانيكية أعلى من 90% من تلك المستخدمة في القولبة بالحقن.
2. ما هي نقطة التعادل النموذجية من حيث الحجم عند الاختيار بين الطباعة ثلاثية الأبعاد وقولبة الحقن؟
بالنسبة للمغلفات القياسية للأجهزة الإلكترونية، يجب أن تكون نقطة التعادل من 500 إلى 1000 قطعة. إذا كان لدينا أقل من 500 قطعة، فإن الطباعة ثلاثية الأبعاد تكون أكثر فعالية في التكلفة الإجمالية للملكية. بالنسبة للكميات الأكبر، يصبح قولبة الحقن أكثر كفاءة بعد دفع ثمن القالب.
3. ما هي تكلفة قالب الحقن السريع النموذجي لحاوية الأجهزة الإلكترونية المحمولة؟
يمكن الحصول على أدوات اقتصادية سريعة من الألومنيوم بتكلفة تتراوح من 3500 دولار إلى 6000 دولار، استنادًا إلى هندسة الأداة، وعدد الرافعات/الممرات المنزلقة المطلوبة، وتشطيب السطح المطلوب (مثل VDI 24). الأدوات البسيطة تقع على الجانب الأدنى من مقياس السعر، في حين أن العبوات المعقدة تقع على الطرف الأعلى.
4. هل توفر شركة LS Manufacturing تقييمًا مجانيًا لتصميم قابلية التصنيع (DFM) قبل تقديم عرض أسعار للطباعة ثلاثية الأبعاد؟
في الواقع، تقدم شركة LS Manufacturing تقرير سوق دبي المالي مجانًا تمامًا والذي يتم إعداده يدويًا بواسطة كبار المهندسين لجميع التصميمات ثلاثية الأبعاد (تنسيقات STEP/IGS) المقدمة عبر موقع الويب. سيساعدك ذلك على التأكد من أن العلبة الخاصة بك جاهزة لكل من النماذج الأولية والإنتاج الضخم لقوالب الحقن. سنتابع الأمر بتقديم عرض أسعار تفصيلي مطابق يغطي الإنتاج الضخم للنماذج الأولية وقولبة الحقن.
5. ما هي أفضل تقنيات الطباعة ثلاثية الأبعاد لمحاكاة خصائص ABS ذات الإنتاج الضخم؟
إن تقنيات الطباعة ثلاثية الأبعاد الأكثر تفضيلاً لمحاكاة الصلابة ومقاومة الصدمات لـ ABS المنتجة بكميات كبيرة هي تقنية الطباعة الحجرية المجسمة الصناعية (SLA) جنبًا إلى جنب مع الراتنج الحساس المقاوم للصدمات أو التلبيد بالليزر الانتقائي عالي الدقة (SLS) وذوبان النايلون متعدد النفاثات (MJF) 12.
6. لماذا تكون العبوات المقولبة بالحقن عرضة لعلامات الغرق وكيف يمكن لشركة DFM إصلاح ذلك؟
إذا كانت سماكة الأضلاع أو مبيت قاعدة المسامير اللولبية تتجاوز 60% من سماكة الجدار، فقد لا يكون التبريد متساويًا ويتسبب في انكماش السطح. سيتجنب مهندسو التصنيع في LS الانكماش عن طريق سحب النواة أو ضبط سمك الجدار في المراحل المبكرة.
7. هل يمكنني استخدام نفس نموذج CAD لكل من الطباعة ثلاثية الأبعاد وقولبة الحقن؟
لا، لأنها غير قابلة للتبديل بشكل مباشر. بالنسبة إلى القولبة بالحقن، يجب إضافة زوايا مسودة (1.5° إلى 2°). يجب أن تكون تغييرات سُمك الجدار متسقة، إلى جانب التصميم الصحيح للمجرى والبوابة، في حين أن الطباعة ثلاثية الأبعاد لا تحتوي على العديد من القيود فيما يتعلق بهذه القواعد الهندسية.
8. ما الوقت الذي تستغرقه شركة LS Manufacturing لتسليم مجموعة كاملة مكونة من 10000 حاوية مصبوبة بالحقن؟
يستغرق الأمر من 25 إلى 30 يومًا لتصنيع قوالب الصلب للإنتاج الضخم بالإضافة إلى العملية التجريبية لقوالب T1. مع وصول القالب عبر تسليم عينة صغيرة، فإن وقت الإنتاج النقي لـ 10000 أغلفة عن طريق القولبة بالحقن باستخدام روبوتات آلية بالكامل لا يستغرق عادةً أكثر من 3 إلى 5 أيام.
الملخص
إن أفضل نسبة لسلسلة التوريد في مرحلة البحث والتطوير والميزانية والحجم هي ما يهم فقط. عند التعامل مع التصميمات التي تتطلب تعديلات متكررة مع الطلب أقل من 500 قطعة، فإن الطباعة ثلاثية الأبعاد هي الحل الأكثر فعالية وبأسعار معقولة. عند الانتهاء من التصميم للتصنيع على نطاق واسع، تكون قوالب الحقن عالية الصلابة مطلوبة لضمان إحكام الهواء وملمس السطح والقوة.
يجب ألا تعيق قرارات العملية المعقدة جدول الطرح الخاص بك. بغض النظر عما إذا كنت في مرحلة النماذج الأولية أو تحت ضغط لتقليل التكاليف في الأغلفة ذات الإنتاج الضخم، فإن LS Manufacturing تمنحك تسليم حلقة مغلقة بدءًا من النماذج الأولية على المستوى الصناعي وحتى تصنيع مليون وحدة. ما عليك سوى تحميل ملفات STEP/IGS الخاصة بك والضغط على "طلب عرض أسعار فوري." ستتلقى عرض أسعار كاملاً لمشروعك، مكتملًا بدورة التصنيع ومقارنة المعلمات وتحليل DFMA في غضون 24 ساعة من كبار المهندسين لدينا.
