اقتباس مخصص لتصنيع الصفائح المعدنية: نصائح لتجنب رسوم الأدوات المخفية

عرض أسعار تصنيع الصفائح المعدنية المخصصة هو الأداة الرئيسية لإدارة التكلفة في مشاريع البحث والتطوير للصفائح المعدنية. فهي تساعد في حل مشكلة عدم قدرة فرق البحث والتطوير والمشتريات على تقدير تكاليف القوالب والهندسة المخفية بدقة في بداية المشروع، مما يتيح لك تقليل الزيادة في النفقات الثانوية غير الضرورية بنسبة تصل إلى 68%. عادة، يهتم معظم مهندسي البحث والتطوير فقط بالمواد الفردية وتكاليف المعالجة عند الحصول على عروض الأسعار. لذا، فإنهم يتجاهلون التكاليف الخفية مثل الأدوات غير القياسية ووحدات NRE التقدمية، والتي تتسبب بعد ذلك في المعاناة من التجاوزات الكبيرة في الميزانية عند تسليم الفاتورة النهائية.

تكشف هذه المقالة عن الطريقة التي يمكن بها تجنب أخطاء المواصفات، ويمكن تطوير أساليب التفاوض بدءًا من الأساس المنطقي للتصنيع لخصائص المواد، وحدود الانحناء، وتحسين التخطيط، دون التأثير سلبًا على أداء المنتج، ولكن مع الاستمرار في المساعدة في تحقيق التحكم في التكلفة.

نظرة عامة على تكلفة خدمة تصنيع الصفائح المعدنية: المخاطر الرئيسية

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 100%؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> <تر> الأبعاد المؤثرة مخطط التصميم القياسي مخطط التصميم الأمثل تقليل تكلفة الوحدة <تر> نصف قطر الانحناء قيمة R مخصصة غير قياسية مطابقة المعيار R0.5/1.0/1.5mm 15%-25% <تر> عملية التشكيل الختم التدريجي للقالب الصلب مجموعة ختم البرج القياسي بالليزر + 30%-60% <تر> تباعد الميزات سمك الورقة أقل من 4 أضعاف أكبر من أو يساوي 4 أضعاف سمك الورقة 10%-20% <تر> شروط العقد اتفاقية دورة حياة عدم وجود قوالب أرقام ودورة تجربة القالب المقفل 8%-15%

النصائح الرئيسية:

• يجب أن يكون نصف قطر الانحناء متوافقًا مع استطالة المادة لمنع التصلب وتكاليف إصلاح القالب المتكررة.
• بالنسبة لمكونات الصفائح المعدنية متعددة الميزات، اختر مجموعة الختم باستخدام الحاسب الآلي بالليزر + CNC بدلاً من NRE (معدات غير قابلة للتجديد) لتجنب التكلفة العالية.
• من خلال تضمين دورة حياة الأدوات وعدد تجارب/مراجعات القالب في العقد، فإنك تحمي نفسك من التكاليف غير المتوقعة.

لماذا تختار شركة LS Manufacturing للحصول على عروض أسعار شفافة لتصنيع الصفائح المعدنية المخصصة؟

يمكن أن يكون اختيار مزود خدمة التسعير الذي يشارك أسعاره بشكل علني ومجهز بإمكانات عملية التصميم الكاملة لتصنيع المعادن (DFM) هو مفتاحك لتجنب أكثر من 90% من تكاليف أدوات الصفائح المعدنية المخفية والتي عادة ما تظل غير معلنة في مرحلة التصميم.

<اقتباس>

ينص معيار ISO 9001:2015 لأنظمة إدارة الجودة بشكل لا لبس فيه على ما يلي:"يجب على المؤسسات تنفيذ آلية تحكم يمكن تتبعها فيما يتعلق بتكلفة المنتجات وجودتها طوال العملية بأكملها."

لذلك، قمنا بتطوير نموذج التسعير الخاص بنا بناءً على هذا المطلب، بتحليل كل عنصر من عناصر التكلفة بدقة، ودون أي رسوم مخفية.

من خلال مشاركتنا المباشرة في تمرين قياس الأداء للتسعير عبر القطاعات لمدة ثلاثة أشهر، تظهر البيانات أنه في المتوسط، حوالي 22% من السعر المعروض من قبل الموردين التقليديين يتكون من تكاليف مخفية، في حين أن طريقة التسعير التفصيلية التي نتبعها تقيد هذا الرقم بحوالي 2% فقط.

يشارك طاقمنا الفني في مشاورات سوق دبي المالي في المرحلة الأولى من التصميم، حتى يتمكنوا من تحديد المخاطر الناجمة عن القوالب غير القياسية بكفاءة، ولدينا مستودع قوالب قياسي متاح والذي يمثل أكثر من 95% من جميع متطلبات الصفائح المعدنية للقطاعين المدني والصناعي، لذلك عادةً، لا توجد حاجة لقالب خاص، لدينا خدمات رقمية شاملة يسمح لنا نظام الإنتاج بتشغيل إنتاج مرن، مما يؤدي بدوره إلى خفض تكاليف تغييرات القالب وتعديلات الماكينة بشكل كبير.

التسعير الشفاف هو أساس سلسلة التوريد المستقرة، وتساعدك عمليات التدقيق الاستباقية في DFM (التصميم للتصنيع) على التحكم في التكاليف من المصدر. يمكنك تنزيل "التقرير التمهيدي لتجنب مخاطر تسعير الصفائح المعدنية" لفهم نقاط التحكم في التكلفة بشكل منهجي طوال العملية بأكملها.

لماذا يؤدي نصف قطر الانحناء غير القياسي إلى تضخيم عرض أسعار تصنيع الصفائح المعدنية المخصص لديك？

إذا كان لديك أنصاف أقطار ثني غير قياسية، فسيتعين على مصنع المعالجة إجراء عمليات تثقيب علوية خاصة وقوالب أخدود على شكل حرف V سفلية، الأمر الذي سيكلفك مباشرةً شراء أدوات غير قياسية وتصحيح أخطاء الأدوات الآلية، مما يؤدي إلى تكلفة عرض أسعار تصنيع الصفائح المعدنية المخصص الخاص بك مئات الدولارات.

معاملات الزنبرك والحد الأدنى لنصف قطر الانحناء للمواد المختلفة

عندما يتعلق الأمر بالمواد المعدنية، فإن خصائصها مثل معدل الاستطالة يمكن أن تختلف كثيرًا. يؤدي هذا إلى اختلاف مقدار الزنبرك وخطر التشقق أثناء الثني بشكل كبير ويؤثر عادةً بشكل مباشر تمامًا على النتيجة النهائية التحكم في تحمل تصنيع الصفائح المعدنية. تؤدي قيمة R للتصميم الأقل من الحد الأدنى لنصف قطر الانحناء للمادة إلى حدوث شقوق صغيرة على الجانب الخارجي من الصفائح المعدنية وهي صغيرة جدًا بحيث يصعب التعرف عليها بالعين المجردة.

تتسبب هذه الشقوق الصغيرة في فشل المنتج وتتطلب أيضًا قوالب تجريبية متعددة. يمكنك أن تتوقع تضمين التكاليف ذات الصلة مباشرةً في الورقة المخصصة.عرض أسعار التصنيع.

جدول مقارنة معلمات ثني المواد المعدنية الشائعة

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 100%؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> <تر> درجة المادة حالة التوريد الحد الأدنى الموصى به لنصف القطر الداخلي (t هو سمك الورقة) زاوية تعويض الزنبرك عرض الأخدود الموصى به <تر> Al 5052-H32 H32 0.8t 1°-2° 6t <تر> SUS304 ملدن 1.0 طن 3°-5° 8t <تر> SECC مدرفل على البارد 0.5t 0.5°-1° 6t <تر> س235 مدرفل على الساخن 0.6t 1°-1.5° 7t

يمكن تفسير ذلك ببساطة على أنه ثني سلك. إذا كان نصف قطر الانحناء صغيرًا جدًا، فسوف ينكسر السلك بسهولة. يعد اختيار نصف قطر قياسي يتوافق مع خصائص المادة طريقة لضمان قوة الهيكل وعدم الحاجة إلى أدوات قطع خاصة. يمكن لتصميم الصفائح المعدنية الذي يتوافق مع خصائص المواد أن يقلل بشكل أساسي من تعديلات العمليات اللاحقة وخسائر التكلفة.

النقاط الرئيسية لتقليل التكلفة من خلال تحديد القالب القياسي

إذا اتبعت هذه النقاط لتحديد مطابقة أدوات تصنيع الصفائح المعدنية بشكل فعال، فيمكنك منع تكاليف أدوات تصنيع الصفائح المعدنية الإضافية بكفاءة:

1. فكر في قوالب الثني المتوفرة في المصنع بأنصاف أقطار 0.5 و1.0 و1.5 ملليمتر كخيارك الأول. وسوف تساعدك على تجنب نفقات شراء الأدوات المخصصة وتصحيح أخطاءها.
2. تأكد من أن نسبة عرض الأخدود على شكل حرف V إلى سمك الورقة عادة ما يتم الاحتفاظ بها في النطاق من V=6t إلى V=8t. سيساعد هذا في جعل الثني مستقرًا و/أو سيقلل عدد مرات التشغيل التجريبية.
3. أثناء التصميم، راجع في نفس الوقت مكتبة القوالب الخاصة بالمورد وخطط لتحويل قيم R غير القياسية إلى قيم قياسية مقابلة. غالبًا ما يعني هذا التغيير البسيط توفير مئات الدولارات في تكاليف الأدوات.

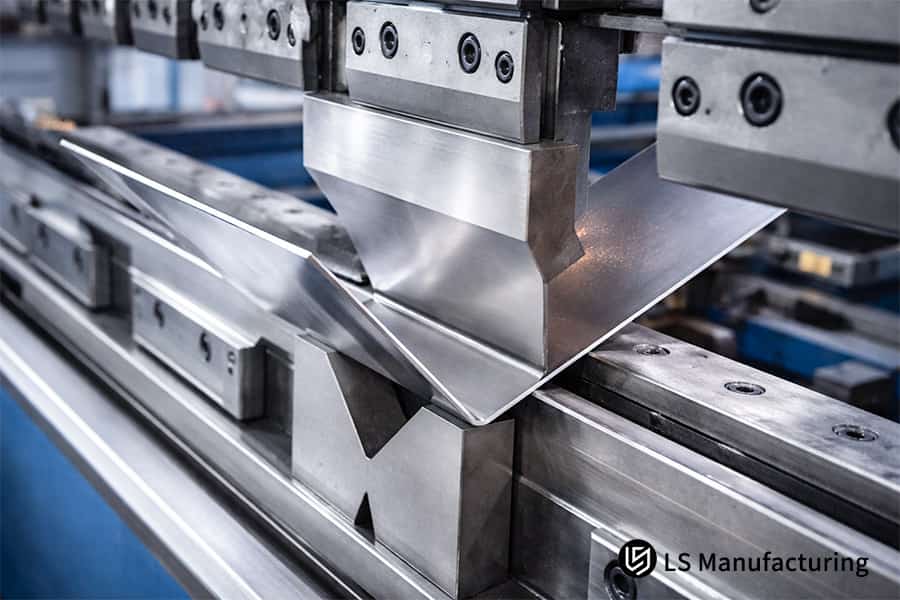

الشكل 1: مكابح الضغط CNC الدقيقة التي تعمل على ثني صفائح الفولاذ المقاوم للصدأ بنصف قطر غير قياسي.

هل يمكن أن يؤدي التثقيب باستخدام الحاسب الآلي إلى تصنيع صفائح معدنية منخفضة التكلفة دون استخدام القوالب التقدمية？

المسار الأساسي لتحقيق تصنيع صفائح معدنية منخفضة التكلفة دون الحاجة إلى استثمار تدريجي في القالب هو تفكيك مجموعة الفتحات الداخلية المعقدة والخارجية كفاف إلى قطع ألياف ليزر عالي الدقة وتثقيب مجموعة القوالب القياسية باستخدام الحاسب الآلي على شكل برج.

مقارنة التكلفة لإنتاج الدفعة المتوسطة

عندما يصل حجم الإنتاج إلى نطاق متوسط، أكثر من 1000 وحدة ولكن أقل من 5000 وحدة، تكون مزايا القطع بالليزر بدون قوالب مع عملية التثقيب البرجية أكبر بكثير من تلك الخاصة بحلول القوالب التقدمية التقليدية، مما يؤدي إلى مستوى عالٍ جدًا من كفاءة تصنيع الصفائح المعدنية. تعتبر هذه العملية مناسبة تمامًا لأهداف تصنيع الصفائح المعدنية منخفضة التكلفة أثناء مرحلة دورة تكرار البحث والتطوير.

مقارنة التكلفة بين عمليتين لدفعات من 1000 إلى 5000 قطعة

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 100%؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛ الارتفاع: 270.422 بكسل؛" border="1"> <الجسم> أبعاد التكلفة عملية ختم القالب التقدمية عملية دمج الختم بالليزر + البرج معدل فرق التكلفة قالب NRE لمرحلة ما قبل الإنتاج 3500 دولار - 5000 دولار $0 -100% رسوم معالجة القطعة الواحدة $1.2-$1.8 $2.0-$2.8 +40% دورة التسليم 20-25 يومًا 5-8 أيام -70% تكلفة تعديل التصميم 800 دولار - 1500 دولار/الوقت من 50 إلى 200 دولار في المرة -90%

الحدود المطبقة وطرق التحسين لعملية الدمج

يمكن أن يؤدي إتقان هذه الحدود والأساليب إلى تقليل الوقت اللازم لتصنيع الصفائح المعدنية مع تقليل التكلفة الكبيرة لأدوات الصفائح المعدنية، مما يضمن كفاءة المعالجة الشاملة:

• نختار قطع ألياف الليزر للكفاف الخارجي للصفائح المعدنية والثقوب غير المنتظمة. يمكن الحفاظ على التحكم في دقة القطع في حدود 0.05 مم، لذلك من الممكن الالتزام بأي متطلبات كفافية معقدة.
• يتم تصنيع الثقوب الدائرية القياسية والثقوب الغاطسة والميزات العادية الأخرى باستخدام قوالب تثقيب برجية قياسية، مما يحقق دقة تبلغ 0.1 مم وكفاءة معالجة أعلى.
• لتشكيل ميزات مثل فتحات التهوية والرؤوس المرسومة، يُفضل استخدام اللكمات القياسية في المحطات A وB وC لتجنب تصميم أجزاء مشكلة غير قياسية بضربات مفرطة.

تعد العمليات المركبة الخالية من القوالب الحل الأمثل لمشاريع البحث والتطوير ذات الدفعات الصغيرة إلى المتوسطة، وهي الميزة الأساسية لخدمة تصنيع الصفائح المعدنية لدينا. يمكنها تقصير وقت الدورة بشكل كبير والتحكم في الاستثمار الأولي. يمكنك الاتصال بمهندسي العمليات لدينا لإجراء حساب مجاني لخفض تكلفة منتجك عند التبديل إلى هذه العملية.

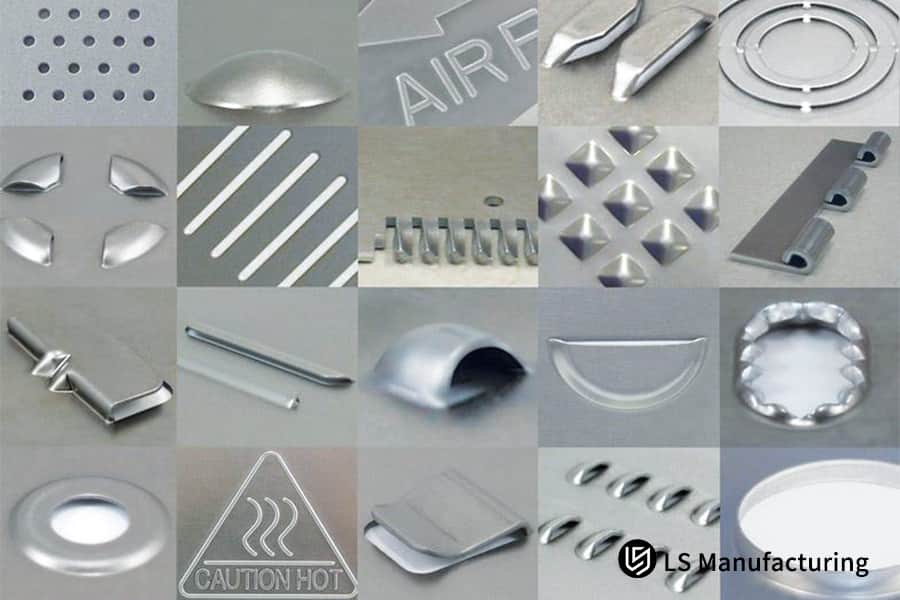

الشكل 2: أجزاء مختلفة من الصفائح المعدنية بما في ذلك الشبكات المثقبة والنص المنقوش.

ما هي حدود تصميم الصفائح المعدنية التي تمنع رسوم تصنيع قوالب الأدوات المخصصة？

الأساس الفني للابتعاد عن شراء أدوات التشكيل غير القياسية وتداخلات المحطات المتعددة في يتبع تصميم الصفائح المعدنية بشكل صارم حدود ترخيص سلامة الحواف بالنسبة إلى الكوات والفتحات الحواف والرؤوس المرسومة متقاربة.

حدود التصنيع الهندسية لميزات التشكيل الأساسية

بشكل غير مباشر، فإن تصميم الصفائح المعدنية الذي يدفع حدود التصنيع الهندسية سيتطلب بالتأكيد من المصانع الاستثمار في أدوات تشكيل غير قياسية، مما يؤدي إلى ارتفاع تكاليف التنفيذ من أجل التحسين الهيكلي لتصنيع الصفائح المعدنية. علاوة على ذلك، يمكن أن يحدث تداخل بين محطات متعددة مما يؤدي إلى زيادة تكلفة تصنيع قالب الأدوات كثيرًا.

معلمات الحد الهندسيميزات تشكيل الصفائح المعدنية شائعة الاستخدام

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 100%؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛ الارتفاع: 315.203 بكسل؛" border="1"> <الجسم> نوع الميزة المعلمة الهندسية القيمة الدنيا الموصى بها عواقب التصميم دون المستوى فيلار نسبة الارتفاع إلى سمك الورقة H/t ≥2t تشكيل التشققات، يتطلب قالبًا مخصصًا فيلار المسافة إلى خط الانحناء ≥3t+R تشوه الانحناء، مطلوب تصحيح ثانوي رئيس الامتداد التباعد بين الرؤساء المتجاورين ≥4t تداخل تدفق المواد، وتشوه الميزة الحافة الميتة المغلقة تسطيح الفجوة ≥0.5t كسر القالب، وزيادة تكاليف إصلاح القالب

منطق تحسين التكلفة لتصميم Dead Edge

يمكن تصنيف الحواف الميتة إلى حواف ميتة مفتوحة، وحواف ميتة على شكل دمعة، وحواف ميتة مغلقة. يمكن تحقيق الحواف الميتة المفتوحة وعلى شكل دمعة في خطوة واحدة باستخدام القوالب القياسية، في حين أن الحواف الميتة المغلقة والمسطحة تمامًا تحتاج إلى عمل قوالب خاصة للضغط المتعدد. وهذا هو أحد الأسباب الرئيسية لتجاوز التكاليف في تصنيع قوالب الأدوات.

بكل بساطة، تشبه الحواف الميتة المغلقة الورق المسطح والطي تمامًا، وتتطلب أدوات وعمليات إضافية، ويمكن عمل الحواف الميتة المفتوحة ذات الفجوة الصغيرة باستخدام الأدوات التقليدية وبتكلفة أقل.

1. في حالة عدم الحاجة إلى الختم، فمن الأفضل استخدام الحواف الميتة المفتوحة أو على شكل دمعة والتي تتم معالجتها مباشرة من القوالب القياسية.
2. عندما يكون إغلاق الحواف الميتة أمرًا ضروريًا، توفير فجوة لا تقل عن 0.5 طن لمنع الضرر الذي قد يحدث بسبب التلامس القوي بين القالب والقالب.
3. لتجنب تدفق المواد أثناء الضغط على الثقب الذي يمكن أن يؤثر على تشوه الميزات المجاورة، يجب أن تكون المسافة بين رؤوس الشد 4 أضعاف سمك الورقة على الأقل.

لن يؤدي الالتزام بقواعد التصميم هذه إلى الحفاظ على جودة تصنيع الصفائح المعدنية فحسب، بل سيؤدي أيضًا إلى زيادة إنتاجية التمريرة الأولى لخدمة النماذج الأولية للصفائح المعدنية بشكل كبير مع تقليل التكاليف الإضافية تعديلات القالب التي يجب إجراؤها بشكل متكرر.

كيف تعمل إصدارات الدُفعات المجدولة على تقليل التكاليف لمستخدمي خدمة الصفائح المعدنية عند الطلب？

تتيح جدولة إصدار الدُفعات لمصانع المعالجة تحسين دمج الأدوات أثناء تغيير قالب مرن واحد مما يقلل بالفعل من التكاليف المرتفعة لإعداد الأدوات الآلية وتعديلها بشكل متكرر لمستخدمي خدمة الصفائح المعدنية حسب الطلب.

مبدأ تقاسم التكلفة لجدولة إنتاج الدُفعات

يتم فرض رسوم إعداد على كل طلب فردي في خدمة الصفائح المعدنية عند الطلب مقابل إعداد أداة الماكينة وضبطها. دمج أجزاء مختلفة من نفس المادة والسمك في نفس الدفعة، بالمناسبة، لتحسين جدولة إنتاج دفعة تصنيع الصفائح المعدنية، يمكن مشاركة تكلفة الإعداد، مما سيكون له تأثير كبير على تقليل التكلفة لكل جزء.

باختصار، هذا يشبه الشراء الجماعي، حيث يتم تخفيض سعر الوحدة بشكل طبيعي لأن تكلفة بدء تشغيل الماكينة يتم تقاسمها بشكل مشترك من خلال إنتاج طلبات مماثلة معًا في دفعة واحدة. يُعد نموذج الإنتاج المدمج طريقة رائعة للحصول على تصنيع صفائح معدنية منخفضة التكلفة.

طرق تنفيذ الشراء المرن

• قم بمحاذاة خطط الطلب الشهرية مسبقًا حتى تتمكن المصانع من جدولة طلبات الصفائح المعدنية بنفس المواصفات في نفس دفعة الإنتاج لتقاسم نفقات تغيير القالب.
• يمكن لأجزاء مختلفة من نفس المنتج استخدام سمك واحد من الصفائح والمواد لدمج خطوات المعالجة وتقليل تغيرات القالب.
• التفاوض مع مقدمي الخدمة بشأن آلية تغيير القالب المعياري لتجميع أدوات مماثلة دون تكبد رسوم إضافية لضبط الماكينة.

ستساعد مثل هذه التدابير في تقليل تكاليف تصنيع الصفائح المعدنية، ونتيجة لذلك، يمكن الحصول على سعر تخصيص أفضل للدفعة في عرض الأسعار النهائي لتصنيع الصفائح المعدنية المخصصة، مما يؤدي إلى مزيد من المشتريات ضغط التكلفة.

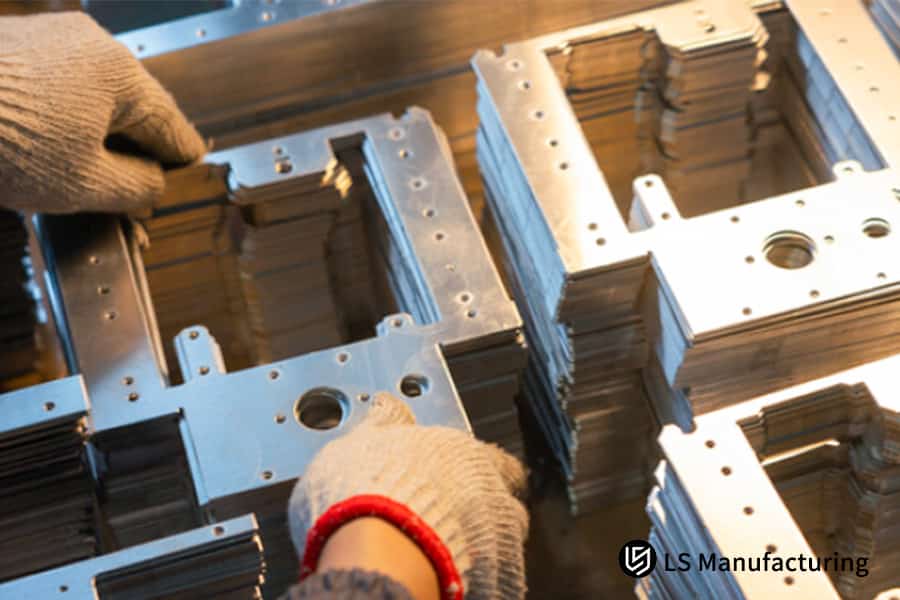

الشكل 3: أيدي مرتدية قفازًا تفرز كومة من أجزاء الصفائح المعدنية المصنعة حديثًا.

لماذا تؤدي ميزات الأجهزة المعقدة إلى مضاعفة تكلفة أدوات الصفائح المعدنية الداخلية لديك？

أحد الأسباب الرئيسية لزيادة تكلفة أدوات الصفائح المعدنية هو إدخال أقطار فتحات التثبيت غير القياسية، أو أعمدة الصمولة المخصصة للضغط، أو هياكل التمدد المحلية للغاية والتي يتم حفرها بعمق في الرسومات.

اختلافات التكلفة في مقارنة الأجهزة المشكلة

يؤدي ببساطة إلى فرض ثقوب التشكيل القياسية على التمدد والنقر على الصفائح المعدنية مما يسمح بتخفيض مباشر تكلفة أدوات الصفائح المعدنية وفي الوقت نفسه تحسين موثوقية تجميع تصنيع الصفائح المعدنية. بالإضافة إلى كونها أكثر استقرارًا في معالجتها، فهي أيضًا أقل تكلفة وأقل خطورة من حلول التثبيت ذات الفتحات العمياء الخاصة. تحتاج هذه العملية الأخيرة إلى مثاقب وتركيبات مخصصة تزيد من التكلفة 2-3 مرات، كما أنها محفوفة بالمخاطر حيث يمكن فك البرشام أو حتى كسره.

مواصفات حدود التصميم للأجزاء التي يتم ضبطها بالضغط

تحسين تصميم الصفائح المعدنية وضمان التحكم الدقيق في تصنيع الصفائح المعدنية ببساطة عن طريق اتباع مواصفات الحدود هذه لتجنب بعض تكاليف القوالب المخفية:

1. لمنع إجهاد شد الانحناء لفتحة الضغط من التسبب في التشوه، يجب أن تكون المسافة من الخط المركزي لجزء من جزء الضغط المناسب إلى حافة الانحناء لتلبية L≥2t + Rbend.
2. من الأفضل دائمًا استخدام صواميل ومسامير ذات مواصفات قياسية يمكن مطابقتها مباشرة مع قوالب الضغط المتوفرة بسهولة في المصنع.
3. إذا كانت هناك حاجة إلى توصيلات ملولبة، فيجب إعطاء الأولوية لعمليات مد الصفائح المعدنية المباشرة والنقر، مع ترك حلول التثبيت ذات الفتحات العمياء المخصصة لا تزال متأخرة.

يعد تصميم ميزات الأجهزة الموحدة أحد اتجاهات التحسين الأساسية لخدمة تصنيع الصفائح المعدنية لدينا، مما يساعدك على التخلص من تكاليف القوالب المخفية الكبيرة وتحسين استقرار الإنتاج الضخم للمنتج. يمكنك إرسال رسومات التصميم الخاصة بك للحصول على خطة مجانية لتحسين اختيار الأجهزة.

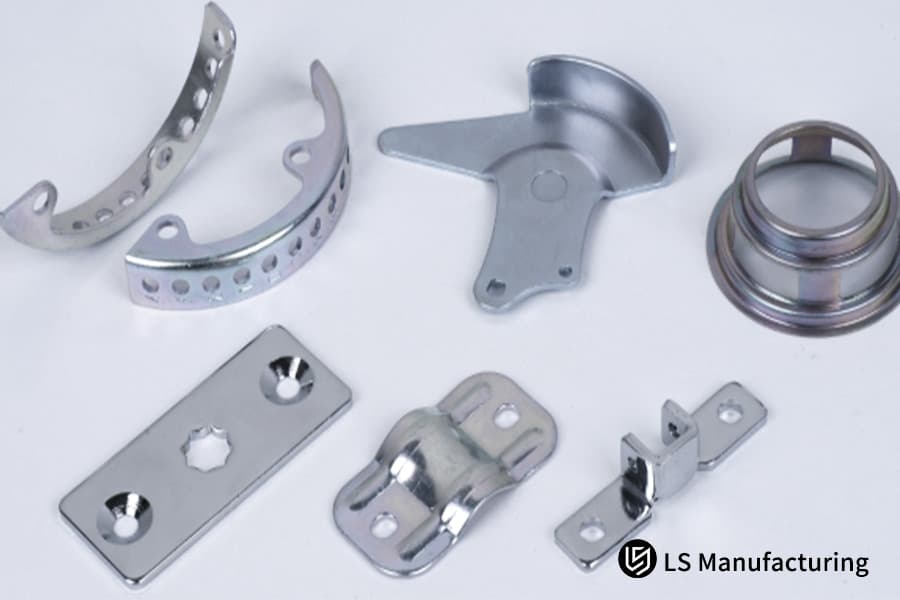

الشكل 4: مختلف الأقواس والمشابك ومكونات الأجهزة المصنوعة من الصفائح المعدنية المخصصة.

هل تؤدي عمليات تكديس التسامح التراكمي إلى توليد رسوم إضافية لخدمة النماذج الأولية للصفائح المعدنية？

يؤدي تجاهل تراكم التفاوتات وتصحيح الفتح ثلاثي الأبعاد في العديد من الانحناءات المتتالية إلى انحرافات كبيرة في الدفعة الأولى من العينات، مما يؤدي إلى توليد رسوم إضافية لخدمة النماذج الأولية للصفائح المعدنية.

كيف يعمل تراكم التسامح

يختلف عامل K لثني الصفائح المعدنية وقيمة تعويض الانحناء من أداة آلية واحدة (مثل Amada وTrumpf) ومن مادة إلى أخرى. بالنسبة للجزء الذي يحتوي على أربعة انحناءات متتالية أو أكثر، كل حجم بتسامح خطي يبلغ 0.1 مم، سيتم تكبير التسامح التراكمي هندسيًا، مما سيؤثر بشكل مباشر على دقة أبعاد صفائح تصنيع المعدن. وفي النهاية، قد يؤدي ذلك إلى عدم إمكانية تجميع الجزء وزيادة كبيرة في تكاليف خدمة النماذج الأولية للصفائح المعدنية المتكررة.

يمكن مقارنته بسباق التتابع: الأخطاء الصغيرة في كل ساق تسبب أخطاء كبيرة في الجزء الأخير، وكلما زادت الانحناءات، زاد الانحراف التراكمي للأبعاد. يعد التوزيع الصحيح للتفاوتات في تصميم الصفائح المعدنية الشرط الرئيسي للتحكم في الانحرافات التراكمية.

طرق التعامل مع تحسين التسامح

تعد علامات التسامح غير القياسية لمكونات الصفائح المعدنية الدقيقة مشكلة متكررة قد تؤدي إلى تكلفة إضافية ناتجة عن النماذج الأولية المتكررة وتعديلات القوالب.

<اقتباس>

يحدد المعيار الدولي ISO 2768-1 ما يلي: "يجب التعامل مع الأبعاد غير المسموح بها وفقًا لفئة التسامح الخاصة بالتفاوتات العامة."

في مرحلة مراجعة سوق دبي المالي (التصميم للتصنيع)، نتحقق من هذا المعيار مع العميل للمساعدة في تحسين مخططات وضع علامات التسامح وحفظها من خسائر التكاليف غير الضرورية.

• بمساعدة طريقة اختيار مسند التسامح الهندسي GD&T، تركز المتطلبات الصارمة للدقة في الغالب على مواقع فتحات التزاوج، مع الحفاظ على التفاوتات عند 0.1 مم.
• تم تخفيف التفاوتات المسموح بها لأنواع الأسطح غير المتزاوجة من حيث المظهر والبنية إلى 0.3 مم أو 0.5 مم، مما يقلل من تكاليف تطوير أدوات معايرة الإنتاج الضخم.
• أثناء مرحلة التصميم، يتم الوصول إلى معلمات العامل K للأداة الآلية التي تتيح التأكيد المستمر، وبهذه الطريقة تسهل تنفيذ تصحيح الأبعاد المكشوفة في مرحلة مبكرة وتقلل من فرص الانحراف في النموذج الأولي الأول.

من خلال وسائل التحكم في التسامح تحسين عملية تصنيع الصفائح المعدنية، يمكن إجراء تصنيع الصفائح المعدنية منخفضة التكلفة دون المساس بالوظيفة، أي تحقيق التوازن بين معايير الدقة والتصنيع التكاليف.

ما هي المعلمات الفنية المخفية في طلب عرض الأسعار التي تضمن عقد خدمة دقيق لتصنيع الصفائح المعدنية？

يُعد توضيح معلمات العملية الأساسية وطلب عروض أسعار مفصلة وشفافة أثناء مرحلة الاستعلام عن طلب عرض الأسعار أقوى خط دفاع لضمان دقة ورقة خدمة تصنيع المعادن العقود.

يجب أن يحدد طلب عرض الأسعار معلمات العملية الأساسية بوضوح

إذا كنت تريد أن يكون عرض الأسعار المقدم من مقدمي خدمات تصنيع الصفائح المعدنية دقيقًا وواضحًا، فمن الضروري تحديد معلمات العملية الأساسية هذه بوضوح، ومعظمها تلك المتعلقة بمعالجات أسطح تصنيع الصفائح المعدنية:

1. معايير إزالة الأزيز: حدد ما إذا كان سيتم استخدام تلميع الأسطوانة، أو الطحن الاهتزازي، أو سحب الأسلاك يدويًا لتجنب زيادات الأسعار لاحقًا تحت ستار "ترقية عمليات إزالة الأزيز."
2. معلمات الطلاء الكهربائي: حدد مادة الطلاء وسمكه، على سبيل المثال، الطلاء الكهربائي لسبائك الزنك والحديد ≥8μm، وحدد متطلبات اختبار مقاومة رذاذ الملح لمدة 72 ساعة أو 96 ساعة.
3. معلمات طلاء المسحوق: حدد رمز لون Pantone/RAL وأن صلابة الطلاء الخارجي يجب أن تتوافق مع معيار صلابة قلم الرصاص 2H.

تخفيف المخاطر وشروط العقد

أحد الأسباب التي تجعل الموردين يتقاضون رسومًا مقابل طلبات الدفعات الصغيرة هو أنهم عادةً لا يدرجون الحد الأدنى من الرسوم القليلة في العقود. من أجل لمنع مخاطر تصنيع الصفائح المعدنية طوال العملية بأكملها، يجب عليك أولاً تمثيل تكاليف ما بعد المعالجة والاختبار والعمليات المساعدة الأخرى وإصلاحها بشكل صحيح في العقد الأولي حتى تتمكن من تجنب نشر عرض أسعار تصنيع الصفائح المعدنية المخصصة يزيد.

بشكل عام، تشتمل معلمات RFQ الواضحة والثابتة على الطرق الرئيسية لوقف الزيادات الحتمية في الأسعار لاحقًا، لا سيما إذا تم دمجها مع سيناريوهات خدمة الصفائح المعدنية عند الطلب. نحن نقدم نموذج طلب عرض الأسعار الموحد الخاص بنا والذي يمكنك الحصول عليه وتقديم طلب مباشرةً للحصول على عرض أسعار طوال العملية بأكملها.

كيف تمكنت شركة LS Manufacturing من التخلص من رسوم NRE الأولية في مشروع هيكل الروبوتات الطبية

شاهد كيف قامت شركة LS Manufacturing باستخراج عينة مستحضرات تجميل بدون رسوم العفن من خلال سلسلة معالجة رقمية بالكامل وحل نماذج أولية عالية السرعة خالية من العفن وتسليمها أيضًا في غضون 8 أيام إلى عميل دولي للروبوتات الطبية المتطورة.

تحدي العملاء

كان فريق البحث والتطوير لروبوت الهيكل الخارجي الطبي في عجلة من أمره لوضع نماذج أولية لمجموعة من دعامات هيكل الهيكل SUS304 بقوة عالية، وسمك جدار اللوحة 2.5 مم. تحتوي الأجزاء على 35 فتحة لتبديد الحرارة غير منتظمة الشكل و5 فتحات شد غاطسة عالية الدقة وانحناءات منحنية متعددة مستمرة. المنتج في مرحلة التعديل المبكر، لذا فإن متطلبات الدفعة الواحدة هي 60 قطعة فقط.

غالبًا ما تأخذ سلاسل التوريد التقليدية عروض أسعار مخصصة لتصنيع الصفائح المعدنية مع أوقات تسليم تصل إلى 25 يومًا، وهو أمر غير ممكن لتلبية وتيرة البحث والتطوير السريعة المطلوبة عينة تصنيع الصفائح المعدنية التسليم. علاوة على ذلك، فإنهم يتقاضون رسومًا إضافية قدرها 4500 دولارًا أمريكيًا لنماذج النماذج الأولية التدريجية (Tooling NRE) التي لا يتطابق معها جدول تكرار البحث والتطوير للعميل ويتم تجاوز ميزانية المشروع بشكل كبير.

حل التصنيع LS

• يستطيع فريقنا الهندسي الكبير في سوق دبي المالي التدخل خلال ساعتين من استلام الرسومات. إنهم يعيدون حساب عامل K وقيم تعويض الانحناء باستخدام خوارزمية كشف ذكية ذاتية التطوير عبر سير عمل رقمي متكامل لتصنيع الصفائح المعدنية. سيتم إنشاء نظام قطع رقمي بالكامل بليزر الألياف ليحل محل قالب التثقيب الصلب الأصلي، مما سيؤدي إلى إلغاء تكلفة تطوير قالب التثقيب تمامًا.
• وفي الوقت نفسه، تم تجهيز آلة الثني عالية الدقة CNC متعددة المحاور بنظام كشف الزنبرك الخلفي الأوتوماتيكي بالكامل في الوقت الحقيقي عبر الإنترنت وتستخدم أداة تجميع مجزأة قياسية لمعالجة 35 ميزة بمرونة. لذلك سيتم التخلص من الحاجة إلى الأدوات المخصصة وسيتم تجنب جميع تكاليف تصنيع قوالب الأدوات.
• في مرحلة ما بعد المعالجة، لدينا خط تنظيف بالموجات فوق الصوتية مؤتمت بالكامل داخليًا وعملية طلاء كهربائي لإزالة التقصف المائي لتوفير معالجة حلقة مغلقة متكاملة من طرف إلى طرف، وهذا يعني التخلص من الحاجة إلى الاستعانة بمصادر خارجية. وهذا ما يجعل خدمة تصنيع الصفائح المعدنية لدينا متميزة.

النتائج والقيمة

في النهاية، لم نقم بإنتاج 60 ورقة فحسب، بل قمنا أيضًا بتسليمها في غضون 8 أيام. لقد حافظنا على التسامح مع تباعد ثقب المفتاح في حدود 0.02 مم، وهو أحد أكثر ضمانات دقة تصنيع الصفائح المعدنية صرامة والتي تلبي حتى متطلبات التصنيع الطبية بالكامل.

لقد ساعدنا إكمال هذا المشروع بنجاح على جمع خبرة قيمة للغاية في الأجزاء الدقيقة من الدرجة الطبية التي تتطلبها خدمة النماذج الأولية للصفائح المعدنية. كانت تكلفة NRE للأدوات 0 دولارًا أمريكيًا لهذا المشروع، وبالتالي لم يتم خفض تكاليف المشتريات الإجمالية للعميل بنسبة 68% فحسب، ولكن أيضًا تم التحقق من القوة الفنية لشركة LS Manufacturing في تصنيع الصفائح المعدنية المرنة بشكل كامل.

استنادًا إلى ما تعلمناه من هذا المشروع، بالنسبة لأجزاء الصفائح المعدنية صغيرة الحجم في مرحلة البحث والتطوير، فإن المزايا العامة لاستخدام عمليات مرنة خالية من العفن هي أكثر قليلاً من تلك الخاصة بالحلول الصلبة التقليدية.

يمكن أن يؤدي حل النماذج الأولية السريعة بدون تكاليف العفن إلى تقليل دورة البحث والتطوير والاستثمار الأولي بشكل كبير. يمكنك تحميل رسوماتك ثلاثية الأبعاد الآن للحصول على عرض أسعار مخصص لمعالجة الصفائح المعدنية بدون رسوم مخفية.

الأسئلة الشائعة

س1: ما هي الأسباب الرئيسية لتغيرات تكلفة أدوات الصفائح المعدنية بين مرحلتي النموذج الأولي والإنتاج؟

تنتج التغييرات الأساسية في التكاليف عن انتقال العمليات من النماذج الأولية الفردية إلى الإنتاج بكميات كبيرة. يمكن أن يكون التغيير في التصميم من القطع بالليزر لقطعة واحدة إلى الختم الشامل سببًا في فرض رسوم إضافية إذا لم يتم تنفيذ استخدام تخطيط المواد واختيار القالب وأدوات الثني المزدوج بالطريقة الصحيحة مسبقًا نظرًا لأن ذلك سيتطلب الحد الأدنى من تكاليف ما بعد المعالجة التي يجب دفعها.

س2: كيف يمكنني تحسين تصميم الصفائح المعدنية لتجنب رسوم صنع القالب عند استخدام قوالب الختم؟

يُسمح لك بتنسيق نصف قطر الانحناء مع السُمك القياسي للصفائح المعدنية في المراحل المبكرة جدًا من تطوير المنتج، وتأكد من أن المسافة بين رؤوس التشكيل بالداخل هي 4 أضعاف سمك الصفائح على الأقل، وفكر أولاً في الميزات التي يمكن معالجتها بواسطة مثاقب المحطة القياسية، أو ببساطة قم بتحميل رسوماتك للحصول على حلول تحسين مخصصة وعروض أسعار دقيقة.

س3: أيهما أكثر فعالية من حيث التكلفة - اختيار القطع بالليزر أم الحصول على قالب أدوات صلب لإنتاج متوسط الحجم؟

في الواقع، بالنسبة للشركات الصغيرة والمتوسطةللدفعات ذات الحجم الصغير التي تحتوي على أقل من 5000 قطعة، فإن الختم بالليزر + البرج، الذي لا يتطلب أي قوالب، ولا يتضمن استثمارًا مقدمًا في NRE (المعدات غير المتجددة)، ويوفر خيارات تعديل مرنة، هو أفضل حل من حيث التكلفة. ومع ذلك، فإن ميزة التكلفة الحدية للختم المتين لا تظهر إلا عند حجم إنتاج يزيد كثيرًا عن 20000 قطعة لكل منتج.

س4: ما هي مقاييس الألمنيوم والفولاذ المقاوم للصدأ التي يجب أن أختارها لتصنيع الصفائح المعدنية الرخيصة؟

ننصحك باختيار سمك الصفائح القياسية التي لها سلاسل توريد عالمية واسعة النطاق مثل 1.0 مم، و1.5 مم، و2.0 مم لسبائك الألومنيوم 5052، أو 1.2 مم و1.5 مم للفولاذ المقاوم للصدأ SUS304. وهذا لن يوفر عليك التكلفة المتزايدة للسمك المخصص فحسب، بل سيوفر عليك أيضًا من تأخير التسليم.

س5: كيف يمكن لتصنيع LS التحكم بدقة في تفاوتات الدقة دون الحاجة إلى تضمين رسوم فحص الدقة للتركيبات؟

نحن نستخدم أحدث آلات الثني CNC الدقيقة والمستوردة بالكامل، وأدوات الفحص مثل آلات قياس الإحداثيات والمسح الضوئي للضوء الأزرق لإجراء المعايرة في الوقت الفعلي. نحن نستخدم الفحص الرقمي بدلاً من التركيبات المادية الصارمة، لذلك لا نضطر إلى الاعتماد على فرض رسوم عالية لتطوير تركيبات الفحص.

س6: هل يمكنك تغيير رسومات المنتج الخاصة بالتركيبات الملحومة التي يُفترض أنها باهظة الثمن إلى مكونات منحنية من الصفائح المعدنية تكون أرخص؟

بالتأكيد. يستخدم فريق سوق دبي المالي تقنيات التجزئة ثلاثية الأبعاد لتحويل المكونات الملحومة متعددة القطع إلى هيكل مكون من قطعة واحدة ومثني باستمرار، وهو ما لا يوفر وقت الطحن والتشكيل فحسب، بل يتخلص أيضًا من تكاليف فحص لحام اللحام القوسي المكلفة، مع تعزيز الاستقرار الهيكلي.

س7: هل تتسبب معالجات الأسطح الثانوية مثل طلاء المسحوق في الحد الأدنى من رسوم إعداد الدفعة القياسية في موقعك؟

لا على الإطلاق. نحن نقوم بتشغيل خطوط إنتاج الرش الذاتي والتخميل بشكل متكامل، ومن خلالها نقوم بتنفيذ معالجة متوازية ذكية للطلبات من نفس الألوان والعملية، وتقاسم تكاليف بدء التشغيل والمعالجة المسبقة، لذلك، في الأساس، نحن قادرون على التخلص من الحد الأدنى من متطلبات الطلب التي يفرضها الاستعانة بمصادر خارجية تقليدية من خلال النماذج الأولية السريعة للدفعات الصغيرة إلى المتوسطة.

س8: ما مدى أمان بيانات ملف CAD السرية الخاصة بي بعد تحميلها إلى منصة خدمة الصفائح المعدنية حسب الطلب؟

يتوافق نظام حماية أمن المعلومات لدينا تمامًا مع ISO 27001. نحن نستخدم التشفير العسكري في جميع رسومات CAD ثلاثية الأبعاد. بالإضافة إلى ذلك، يتم توقيع اتفاقية سرية ثنائية الاتجاه قبل عرض الأسعار وتقديم العينات، بحيث تكون بياناتك آمنة من البداية إلى النهاية، من حيث الوقت والعملية.

الملخص

يمكنك تجنب القوالب المخفية والتكاليف الهندسية الثانوية المتعلقة بأجزاء الصفائح المعدنية المخصصة دون المساس بوظائف المنتج. يتمثل النهج الأساسي في دمج حدود الأدوات القياسية للمصنع، وخصائص المواد الزنبركية، واستراتيجيات التشكيل المرنة مباشرة من مرحلة التصميم. بالإضافة إلى فكرة تحسين اللحام والتجميع في ثني اللوحة الكاملة، فإن توفير معلمات RFQ واضحة وشروط العقد يمكّن كلاً من فرق البحث والتطوير والمشتريات من تركيز ميزانياتهم على تحسينات الوظائف الأساسية، وبالتالي التحكم بشكل أساسي في مخاطر الأقساط المخفية في سلسلة التوريد.

ماذا عن التخلص من رسوم الموردين الخفية التي تؤثر على ميزانية مشروعك؟ أرسل رسومات تصميم الصفائح المعدنية ثلاثية الأبعاد (تنسيقات .STEP و.IGES و.SLDPRT مدعومة) إلى LS Manufacturing اليوم. سيعود إليك كبار المتخصصين في هندسة سوق دبي المالي للأجهزة بتقرير تفصيلي عن تحليل قابلية التصنيع في غضون 24 ساعة، مع عرض أسعار مخصص لمعالجة الصفائح المعدنية يتميز بالشفافية التامة وبدون رسوم أدوات مخفية مجانًا.
