定制机器人末端执行器解决方案 必须克服静态零件几何形状和动态性能之间昂贵的差距。该行业的普遍痛点，例如夹具只能持续 50,000 次循环或需要每周重新校准真空工具，这些问题来自供应商的几何打印设计，而不是针对冲击和疲劳负载等挑战进行实际性能和寿命设计。这会产生尺寸证书，而不是在严酷的生产环境中获得可靠性的通行证。

我们的解决方案是从一开始就将可靠性和性能设计到组件中。我们结合了多物理分析、磨损表面材料科学以及基于功能指标的精密制造。我们拥有经过验证的解决方案，可展示可靠性和数据驱动的结果，例如将重型夹具的使用寿命从 10 万次循环延长至 50 万次、重量减轻 20%，以及开发能够在100 万次模拟循环中保持粘附力的表面。您将获得一个工具并获得提高生产节奏的保证。

定制机器人末端执行器解决方案：实用清单

<正文>

我们克服了连接机器人能力和现实世界数控加工应用要求的基本机械挑战。 通过精密制造定制末端执行器，我们为您的机器人单元提供最佳的重量强度比和无缝集成，以确保您的柔性机器人成为高性能解决方案，最大限度地提高您的投资回报。

为什么信任本指南？ LS制造专家的实践经验

是什么让本文在众多有关机器人工具的其他在线文章中脱颖而出？首先，我们是实践者，而不是理论家。在 LS Manufacturing，我们每天都在制造过程中与困难的合金和严格的公差作斗争，其中夹具故障可能意味着代价高昂的停机。因此，我们将来自一线而非课堂的见解融入到为客户提供的每一个解决方案中，包括那些符合职业安全与健康管理局 (OSHA)等标准制定的解决方案，以满足工作场所安全需求。

纵观我们悠久的历史，我们已经为汽车、电子和物流等行业提供了数千种定制末端执行器解决方案。 在每种情况下，我们都学会了如何克服不断变化的应力，例如精密零件中的握力损失以及高循环零件中的界面漂移，以优化 CNC 制造来处理不锈钢和复合材料等材料，在我们设计出能够承受数百万次循环而不出现故障的解决方案时，将失败转化为成功。

您在这些页面上找到的所有提示均基于来之不易的经验，并以测试证明和实际结果为后盾。在这些页面上您会发现的不仅仅是知识，而是经过测试的成功手册，包括美国生产和库存控制协会 (APICS)用于高效生产控制的最佳实践。因此，请相信这个建议：我们用同样的知识来确保我们的机器人牢牢地抓住，就像你想要的那样。

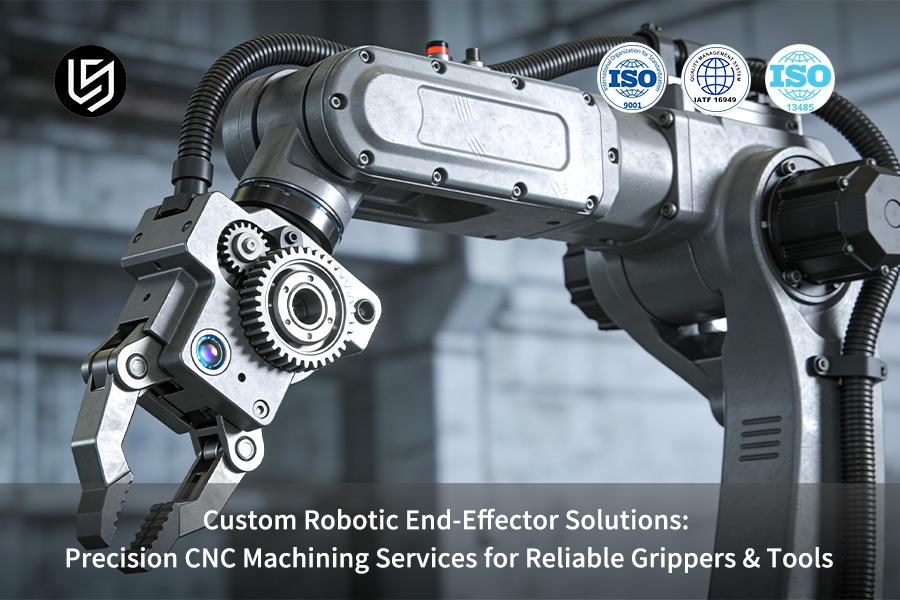

图 1：用于工业自动化解决方案的 CNC 加工高精度金属机器人末端执行器。

机器人夹具和工具过早失效的根本原因是什么？

为了实现有效、成功和持久的定制机器人末端执行器解决方案，我们必须超越零件的基本加工，因为要解决真正的故障物理问题。真正的挑战不仅仅是创建一个零件，而是创建一个即使在数百万次循环中施加力的情况下也必须成功的组件。早期失败的原因是可预测的、可知的和可解决的：

对抗磨损引起的力衰减

我们超越材料硬度，设计整个磨损界面。这包括摩擦优化的材料配对，例如硬化工具钢与工程聚合物，以及应用特殊的表面处理，例如数控加工微纹理或涂层。我们的流程还包括模拟磨损和疲劳机制，例如损失率，以确保在所需的使用寿命内保持夹紧力或真空完整性，避免性能下降导致生产线停止。

防止高周接触疲劳和断裂

为了防止裂纹萌生部位断裂，我们在设计阶段使用拓扑优化，实现平滑的加载路径，然后进行5 轴 CNC 加工，以获得没有内部尖角的最佳几何形状。最后，指定后加工处理，例如喷丸，以达到所需的残余压缩应力，从而大大延长疲劳寿命。 这种整体方法将典型的联系从最薄弱的环节转变为可靠的组件。

消除刚度不足和微动引起的漂移

这通常是由于连接接口之间的微小移动造成的。我们的方法包括末端执行器故障分析，它与有限元分析相结合以确定接触刚度，帮助我们设计最大刚度。最后，利用高精度数控加工来确保完美的配合表面，无论这些是刀库还是法兰适配器所需要的。其他技术，例如紧固件的干膜润滑或特定的表面光洁度，也可用于帮助防止微动，确保工具的校准位置不受影响。

<块引用>

这是一种范式转变。我们不只是制造零件，我们还设计使用寿命。 我们的竞争优势在于，我们将复杂的设计模拟、材料科学和精确的数控加工技术以数据驱动、基于证据的方式集成，所有这些都专门致力于克服困扰您的自动化的动态故障，为您提供的可靠性不仅是设计，但也加工。

针对不同的工件材质如何选择合适的夹爪指尖材料及表面处理？

夹爪指尖是关键磨损部位，夹爪指尖的故障决定了生产的正常运行时间。 夹具指尖材料的选择不是一个任意的过程，而是针对零件损坏和退化的合理防御。本文档概述了一种严格的、应用驱动的方法，用于将数控加工工件材料属性转换为可靠的工程数据，消除猜测并确保零件在恶劣的机器人夹具数控加工应用中的使用寿命。

焦点区域	实施策略
特定于应用程序的设计	为了确保该工具是针对其特定任务从头开始设计的，该工具必须平衡精确的驱动与承受数控加工操作。
权重和动态优化	为了最大限度地减轻工具的重量，必须优化重心，使我们能够利用拓扑设计来实现尽可能快的机器人速度。
可靠的换刀装置集成​	为了确保与机器人法兰完美集成，使用了精密加工的接口，可实现机械、电气和气动连接。
我们的联合工程流程	为了确保获得最佳结果，我们在开发阶段与客户共同设计该工具，使用模拟工具来验证设计并优化制造过程中使用的材料。
精密多轴加工	只要可行，我们都会将关键部件制造为整体零件，以确保所有特征和孔都在单一精确配置中完美对齐。
结果：增强机器人单元性能	提供一种解决方案，让您的机器人能够更快的速度、更高的精度和更长的机器人使用寿命，从而发挥最佳性能。

<正文> <块引用>

通过实施严格的选择协议，我们消除了早期指尖故障和零件损坏的操作问题。此过程将您的特定工件和循环信息与我们专有的性能数据库交叉引用，以制定积极保持夹紧完整性的解决方案。这种数据驱动的方法对于高价值数控加工至关重要，可确保每个定制机器人末端执行器解决方案的指尖设计不仅针对几何性能，而且针对长期功能。

如何通过结构优化和精密加工提高末端执行器的刚重比和使用寿命？

静态优化结构实现卓越的动态性能。对于任务关键型应用，使零件变得更强或更重对于高性能 CNC 加工应用来说是不够的。相反，目标是以最小的质量提供最大的刚性和疲劳寿命。我们以性能为导向的设计流程通过集成设计和精密机器人工具制造技术积极应对这一挑战：

混合拓扑优化和增材制造

• 方法：​ 使用末端执行器的拓扑优化获得最佳的轻量化负载路径，然后使用金属3D打印（SLM）创建复杂的核心结构。
• 精密集成：​ 仅在关键安装表面和轴承上使用5 轴 CNC 加工，以实现完美的基准对准。
• 结果：​ 显着减轻重量（例如 35%），并大幅提高基频（例如 25%），从而防止高速循环期间的共振。

消除设计和加工中的应力集中

1. 设计要求：​ 在设计中的所有内角和截面变化中强制采用大圆角半径和平滑过渡。
2. 加工协议：​ 使用锥形高精度 CNC 加工操作执行这些操作工具，然后是所需的边缘断裂和表面光洁度操作。
3. 结果：​ 从物理上消除裂纹萌生点，将潜在的失效点转化为持久且有利于应力流动的几何形状。

实施主动疲劳寿命增强

• 目标应用：​ 对销和连杆等高负载动态部件进行加工后操作，例如受控喷丸强化或激光冲击强化。
• 机制：​ 在表面产生深层有益的压缩残余应力。
• 验证：​ 此过程中包含验证，以确保达到所需的压应力深度和大小，充当防止裂纹扩展的“物理疫苗”。

通过精密装配确保完整性

1. 工艺：​ 所有关键接头和接口在初始组装后均进行最终 CNC 精加工​ 处理，以解决任何微变形问题。
2. 控制：​ 这可确保安装表面上的共面性和完美对齐。
3. 结果：​ 这消除了所有会悄悄加速疲劳寿命延长的内部预载和弯矩，确保工具作为一个统一且稳定的系统发挥作用。

<块引用>

上述方法代表了我们的竞争优势：我们将使用寿命设计到结构本身中。​我们不是通过过度设计来解决不可预测的动态故障和质量低效的关键问题，而是通过智能优化和战略性地强化和精密加工所有元素。​结果是定制 CNC 加工解决方案​提供有保证的刚度和使用寿命，将传统末端执行器的维护难题转化为可靠性资产。

图 2：CNC 加工为可靠的精密机器人工具制造提供高精度金属夹具。

高精度、高刚性机器人换刀装置是如何实现的？

换刀装置是可靠性的汇聚点，其制造精度水平直接影响整个末端执行器的再现性水平。工具更换装置不能仅仅被视为一个简单的界面，因为这会导致漂移和故障；相反，刀库必须制造为精密主轴：

联轴器接口超精密加工

为了解决接口一致性问题以及过早磨损的问题，主接口和接收器耦合接口（通常是锥齿轮或端面齿轮）在具有热稳定条件的精密 5 轴机床上作为一组在单个装置中加工。结果是≤0.005mm的轮廓精度和≤0.4μm的表面光洁度，从而实现零点安装系统的完美再现性，消除了TCP漂移的主要来源。

微米级定位和锁定机构精度

为了避免可能导致变形的不均匀负载问题，使用夹具磨削或线切割等微米公差工艺来加工锁定楔形凹槽和制动球孔等特征。这被认为是一种先进数控加工，可确保几何形状完美，从而确保所有接触点均匀受力，将换刀装置精密加工工艺转变为高刚度机械接头。

集成、可靠的气动和电气通道

泄漏和信号下降通常是由于内部通道处理不当造成的。我们使用先进的5 轴 CNC 钻孔和轮廓加工以及专门的抛光来精密加工复杂的内部通道，以获得高光泽度。这确保了完美的实用程序传输——这是强大的工业机器人末端执行器系统的必要条件。

<块引用>

我们的方法解决了刀尖漂移和实用故障的问题，将更换器制造为主轴级数控加工标准。 这产生了定制的机器人末端执行器解决方案，其中换刀器不是薄弱环节，而是在最苛刻的循环操作中实现坚定不移的可重复性和可靠性的基础。

图 3：加工高容差金属末端执行器，以获得可靠的定制机器人自动化工具解决方案。

LS Manufacturing - 汽车行业：白车身柔性抓取系统高可靠性夹具项目

多模型制造中灵活、无损坏的处理是一项重大的工程挑战。 LS Manufacturing 汽车案例描述了车门装配过程中关键瓶颈的解决方案，其中不可靠的工具危及生产吞吐量和质量：

客户挑战

一家汽车制造商的四门车型灵活装配线需要一个灵活的白车身夹具系统，该系统可以适应自动转换。现有的夹具系统采用焊接吸盘安装座，该安装座容易变形，导致真空系统泄漏。在转换过程中使用机械定位销会导致误差累积，从而需要重新校准，从而导致转换过程需要长达8 分钟，严重扰乱了制造 JIT 周期。

LS 制造解决方案

我们设计了“刚性结构柔性界面”解决方案。核心元件是拓扑优化的 7075 T7351 铝制框架，由5 轴 CNC 加工在一个装置中制成，具有最高的尺寸稳定性。吸盘具有精确的数控加工浮动设计。主要创新点是采用高精度快速换刀系统取代销钉，所有接口均通过在机测量完成，实现可重复的耦合精度≤±0.01mm。

结果和价值

实施后，系统自动切换所需的时间从 8 分钟缩短至仅 90 秒。在12个月的时间内，系统已经能够实现由于工具变形而实现的零停止。这使得抓握成功率达到99.99%。这帮助我们确立了在专业自动化刀具加工领域的地位。这也有助于证明使用精确设计来改进柔性制造的重要性。

<块引用>

该项目展示了我们的数控加工核心能力：通过先进的设计集成和精密数控精加工来解决成本高昂的生产限制。 我们提供可量化的正常运行时间和灵活性，为合作伙伴提供现代、敏捷制造运营所需的可靠、高性能定制机器人末端执行器。

让我们高度可靠的柔性夹具为您的智能生产线创造稳定的价值。

如何设计和验证适合力控制和自适应抓取的柔性末端执行器？

要实现复杂或不一致零件的高端 CNC 加工，末端执行器必须具备感知环境并对其做出响应的能力。然而，力控夹具设计面临的主要问题是如何将受控的柔顺性直接实现到稳健的机械系统中。本文档描述了实现这一目标的可行的多学科制造策略，从概念到准备在工厂车间投入使用的可行硬件。

工件材质类型	主要风险	推荐的指尖策略
柔软或容易损坏（例如铝、塑料、涂漆表面）	处理和抓握过程中出现划痕、凹痕或涂层损坏。	使用聚氨酯或 PEEK 等合规材料CNC 加工提供平滑、合规的抓握表面。
坚硬且耐磨（例如钢、铸铁、陶瓷）	快速磨料磨损会侵蚀指尖轮廓并影响抓取精度和力量。	采用经特殊耐磨涂层（例如DLC）硬化和增强的工具钢材料，可将表面硬度提高至HV 2000，从而将耐磨性提高一倍5-10。
粘性或细腻（例如裸金属、某些聚合物）	粘合剂转移或残留会影响工件的可靠释放。	利用不粘涂层和表面纹理减少实际接触面积，从而降低粘合力，实现可靠操作。

<正文> <块引用>

在上述章节中，通过产品和精密数控加工工艺的协同设计解决了集成刚性、传感器和柔性的主要问题。该解决方案产生了一种功能性产品，其中 CNC 表面和结构完美地容纳了敏感机构和电子设备。这对于开发用于精确处理精致和复杂工件的自适应定制机器人末端执行器解决方案​至关重要。

您如何评估 CNC 供应商在高度可靠的末端执行器方面的综合能力？

为CNC加工末端执行器​等重要生产工具确定合适的供应商，需要区分基本机械车间和真正的机械车间工程合作伙伴。关键区别在于存在经过验证的可靠性工程流程，可主动解决故障模式。全面的供应商能力评估​需要对供应商的系统能力进行严格评估，而不是基本的机械车间规范：

经过验证的预测工程工作流程

为了最大限度地减少现场系统过早失效的可能性，我们采用仿真驱动的设计流程，在制造之前，我们的系统在有限元分析下进行结构响应、振动动态分析和疲劳分析。此外，我们的模拟还与现实世界的系统性能数据进行比较，以创建一个反馈循环，不断改进我们的精密 CNC 加工技术，以保证系统的使用寿命。

对互补流程的集成控制

可靠的末端执行器系统是由各种互补部件和饰面组成的系统。为了确保我们的末端执行器系统满足我们在全自动系统中的可靠性和无缝集成的高标准，我们在内部或通过审核的合作伙伴控制整个过程，包括特殊的耐磨涂层和数控加工复合材料，以及使用精密坐标测量机和激光扫描技术进行最终验证。

记录、系统学习的文化

我们通过知识管理流程将过去的问题转化为未来的可靠性。 我们的知识管理流程由我们的专有数据库驱动，其中包含经过净化的故障分析报告和设计 FMEA 文档。我们利用此流程主动消除客户新项目中过去的故障模式。我们还公开分享相关案例研究，以证明我们致力于以证据为基础解决问题，这是高级供应商能力评估的基本要素，尤其是在高风险自动化领域。

<块引用>

我们的解决方案通过成为客户工程组织的延伸来满足客户对生产确定性的关键需求。 我们的解决方案是定制机器人末端执行器解决方案，具有预测设计、过程控制和学习文化。这是一种非常科学和系统的方法，不仅可以确保工具的构建，而且可以确保其持续运行。

图 4：为先进机器人装配线制造高容差金属合金夹具。

为什么LS Manufacturing是追求零停机的自动化生产线的必备选择？

随着对真正的零停机自动化的不断追求，根本的区别不仅仅是加工零件，而是共同设计一种生产工具，与您拥有共同的目标，以实现自动化生产线的整体设备效率 (OEE)。关于为什么选择LS Manufacturing的讨论不是供应商选择之一，而是对真正的自动化性能合作伙伴的战略选择之一，该合作伙伴与您一样致力于通过真正的工程学科解决与工具相关的停机的根本原因：

模拟驱动设计实现预测可靠性

1. 方法：​ 我们的流程从专为您的零件、周期时间和环境量身定制的多物理场仿真（FEA、动力学）开始。
2. 结果：​ 通过此过程实现预测可靠性，在零件制造之前消除所有应力集中和失效模式。
3. 客户利益：​您的工具专为真正的工作周期而设计，而不仅仅是打印周期。

精密多工艺制造，实现设计意图

• 执行：​ 我们的精密 CNC 制造能力与我们对专业涂层和后加工处理等二次加工操作的控制相辅相成。
• 集成：​ 整个流程的控制可确保从主体部分到指尖的每个组件均采用精确的材料和几何特性制造，以实现最佳的长期可靠性。
• 客户利益：​ 设计意图精确地转化为最终的数控加工产品，因此预测的结果将与现实世界中的结果完全相同。

基于测量数据的验证和承诺

1. 流程：​每个工具都将经过全面的功能测试，以模拟实际生产条件，收集有关握力一致性和位置重复性的数据。
2. 可交付成果：我们保证提供数据驱动的指标，例如平均故障周期和长期准确度保持，而不是简单的合格证书。
3. 客户利益：​ 您将获得可靠性预测和业务合作伙伴，其成功与您的业务明确相关。

<块引用>

这种方法体现了我们业务模式的核心价值主张：作为工程扩展来解决计划外停机的高成本问题。我们提供一系列可靠的机器人工具，这些工具利用预测设计的闭环系统、严格的多轴数控加工以及基于证据的测试和验证。与我们合作不仅仅是提供工具解决方案； 这是一个由可靠的机器人工具组成的解决方案，可维持您的生产节奏并优化您的 OEE。

常见问题解答

1.定制一个高可靠的机器人末端执行器需要多长时间？

从冻结需求到交付产品，定制中等复杂度的机器人末端执行器的标准交付时间为6至8周。这包括协作设计、模拟分析、材料采购、多级加工、表面处理、装配和测试。我们还提供加急服务，使我们能够将标准交货时间缩短30% 至 40%。

2.如何确保批量生产的末端执行器性能一致性？

我们通过“标准化工艺包”和“统计过程控制”（SPC）系统来保证批量生产的末端执行器性能的一致性。我们为每个项目提供专门的过程控制计划，其中产品的关键尺寸和参数（例如孔径和关键平面度公差）将接受100%检查或SPC监控。这将导致 CPK 值≥ 1.67，消除任何批次差异。

3.如果工具在客户现场出现异常磨损或损坏，您如何提供支持？

我们提供完整的生命周期支持。收到反馈后，我们的支持团队将在4小时内回复。如果性能差异不是由客户误操作引起的，我们将提供维修或更换工具的解决方案，并帮助客户进行问题的根本原因分析。

4.你们是否提供从最初的设计概念到现场调试的端到端服务？

是的，我们愿意。我们提供涵盖工具整个生命周期的全方位服务解决方案，从概念设计和工程仿真、精密制造以及工具与执行器和/或传感器的集成、工厂验收测试，到最终交付工具并为客户提供现场安装和调试所需的支持，以便工具一交付就可以使用。

5.您如何保护与我们独特的末端执行器设计相关的知识产权？

我们维持最严格的保密协议和信息安全标准；我们的数据在物理隔离和加密的系统中进行处理。我们还愿意与您签订独家设计、制造和供应合同，以确保您的创新设计得到完全保护。

6.最小订购量 (MOQ) 是多少？您支持单机原型开发吗？

我们全力支持原型设计和创新开发，最小起订量低至单个单位。我们强烈建议您从单一原型设计开始，以最大限度地降低初始开发风险并优化您的设计解决方案。

7.您是否支持使用特殊材料（例如碳纤维复合材料、陶瓷）制造末端执行器？

当然！我们在加工碳纤维复合材料、工程陶瓷和特种合金方面拥有丰富的专业知识。此外，我们还可以联系材料专家，为洁净室环境、高温操作和磁屏蔽要求等特殊应用的材料选择和加工策略提供建议和建议。

8.如何启动新的末端执行器项目？

请提供有关您的工件的详细信息（包括图纸、材料规格和重量）、您的机器人型号、周期时间要求以及任何现有操作挑战的描述。我们的应用工程团队将在 48 小时内安排与您召开启动会议，展示初步的“技术可行性分析和项目路线图”。

摘要

在当今的生产线中，机器人末端执行器已经超越了简单的夹具，成为必不可少的智能工具，在生产线的效率、质量和成本效益方面发挥着关键作用。真正的可靠性是基于任务模拟、材料科学、精密工程和测试的动态性能保证。它不仅仅基于检查。这需要制造合作伙伴对抓取技术及其磨损行为以及稳定和精确运动所需的工程知识有深刻的了解。

您的自动化项目是否受到臂端工具精度、速度或可靠性的影响？ 与我们分享您的 3D CAD 图纸，以获得免费的制造设计分析和来自我们经验丰富的团队的定制报价，网址为LS Manufacturing CNC 加工。利用我们的工程和制造专业知识，用更可靠、更高效的双手为您的机器人提供动力。

立即联系我们，结束因臂端工具不可靠而导致的生产线停工循环，并确保您独有的可靠性解决方案。
