CNC铣削服务：沉头孔与镗孔在可制造性设计、成本和质量方面的终极指南

数控铣削加工是精密加工沉头孔和扩孔的基础，但工程师在选择合适的铣削刀具时常常面临挑战。螺钉突出、装配干涉和应力集中等常见问题均源于刀具选择不当，直接影响产品质量和生产效率。

我们通过建立一套系统的选择框架来解决这一核心问题。凭借15年的精益生产制造经验，我们提供清晰的技术参数和案例研究，以平衡功能性、可制造性和成本，目标是降低30%的成本并提高40%的生产效率。

CNC铣削：倒角与镗孔 - 终极DFM及成本指南

我们通过选择最佳孔型（例如，用于实现齐平表面的沉头孔或用于增强强度和可靠性的沉孔），帮助您解决关键的DFM（可制造性设计）挑战。我们的专业知识确保您的设计在可制造性方面达到最佳状态，最大限度地降低成本和质量风险，同时加快产品上市速度。

为何信赖本指南？来自 LS 制造专家的实践经验

这些技巧是我们公司LS Manufacturing 15 年来积累的丰富经验总结而成，我们曾成功制造超过5 万件定制 CNC 铣削零件，并成功应对了诸多挑战。这些技巧适用于航空航天、医疗、汽车等行业，以及其他任何容不得半点差错的行业。

我们基于应用场景的面向制造的设计 (DFM) 和成本优化建议均以权威标准为依据。具体而言，我们参考美国国家标准与技术研究院 ( NIST) 材料数据相关的咨询工作，为混合制造领域的增材制造(AM)选择合适的变量和相关原则。这确保了我们关于沉头孔和沉孔加工的建议能够充分考虑精度、性能和成本效益等因素，并符合权威标准。

知识是我们日常生活中不可或缺的宝贵资源。如何优化铝制零件的刀具路径，或者如何避免不锈钢零件的颤振，这些问题的解决耗费了数千小时，而本指南将助您避免常见错误，并在我们十年经验和认证成果的支持下，获得最佳的加工质量。

图 1：LS Manufacturing 公司使用 CNC 铣床在精密金属孔中加工沉头孔。

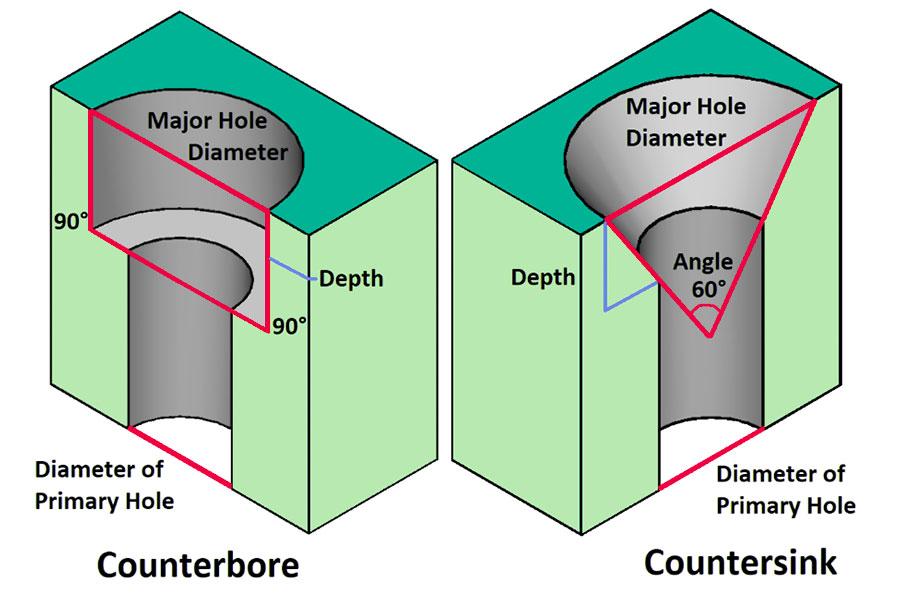

沉头孔和倒角孔在设计和应用方面有什么区别？

紧固件孔型的选择取决于需要钻孔的类型。本文从机械细节方面介绍了沉头孔和沉孔的技术差异，这些差异有助于在制造过程中优化紧固件设计。

在倒角和镗孔的选择上，决定因素在于载荷类型，而非惯例。例如，研究表明，倒角在剪切载荷和振动载荷下具有更高的机械性能，而非拉伸载荷或空间限制。因此，专业的数控铣削加工服务应确保尺寸精度，因为尺寸精度是所有加工性能的基础。

CNC铣削服务如何确保沉头孔的精度和质量？

为了实现最佳的螺钉头啮合和加载，沉孔的几何尺寸必须非常精确。因此，角度或表面的任何偏差都可能影响整个装配。以下文档将介绍我们克服精密沉孔加工基本挑战的方法：

采用刚性工艺设计消除工具挠曲

角度精度面临的主要挑战是切削过程中刀具的弯曲。为了解决这个问题，我们采用了Walter公司久经考验的高品质短槽整体硬质合金沉头钻，并使用高刚性HSK型刀柄。例如，我们最近生产的某款航空航天铝制品，由于采用了这种方法，并在切削深度参数设定较为保守的情况下，实现了±0.25°的角度公差，而通常情况下，由于直接影响紧固件的载荷，角度公差为±0.5° 。

用于实时验证的集成式过程计量

后处理检测为时已晚，无法发现错误。我们提供一套完全集成于加工流程中的触碰式触发探针系统。导向孔由精铣刀铣削而成，然后使用探针检测其尺寸和位置。倒角加工完成后，使用锥形重聚焦探针进行第二次检测，锥角同心度由算法确定。我们数控铣削服务中的闭环系统通过全自动调整深度公差，并将锥轴垂直度控制在±0.03mm以内，从而消除误差。

优化刀具路径策略，实现优异的表面光洁度

光滑的锥面对于确保接触面的光滑度至关重要。然而，考虑到主轴高速运转和低进给率相结合的加工工艺，我们能够将表面粗糙度保持在Ra ≤ 1.2µm 。切削刀具以平滑的螺旋运动切入材料，没有停留痕迹或颤动，从而避免了在表面形成凸起。

环境和热稳定性管理

温度会对零件的生长产生影响，进而影响零件的尺寸。事实上，我们所有的精密铣削加工都在温度控制在20°C±1°C的房间内进行。此外，由于我们加工的是钢材，因此需要进行预热处理，这也是我们公司高效沉头孔加工工艺的基础。

通过这种方式，精度控制从目标导向转变为输出导向。在精密沉头孔加工方面，我们通过工程刚性设计、实时加工过程中的几何验证、优化的最终加工动力学以及对加工环境的控制，确保沉头孔加工的准确性。这种对数控铣削加工流程的端到端控制，能够实现可靠、高强度的连接，使经济高效的沉头孔加工成为关键任务组件中可重复实现的现实。

如何根据功能需求选择沉头孔设计还是倒角孔设计？

在精密机械设计中，如何选择沉头孔或倒角孔是一个显而易见的挑战，它直接关系到设计和加工的性能。本报告探讨了基于功能需求和CAE数据的决策过程，旨在为设计人员提供一种系统化的方法，以改进高成本应用的设计。

在直接实施方面，应侧重于功能设计，而非基于齐平表面、沉孔应用以及组合设计中的重载应用等因素来选择沉头孔。每一项决策都应取决于材料，即与特定数据相关，例如铝的12% 。基于CAE软件功能分析结果的沉头孔沉孔工艺DFM，提出了一种在竞争激烈的工程领域中备受青睐的最终设计方案。

图 2：LS Manufacturing 公司在 CNC 铣削中选择沉头孔或倒角孔

沉头孔设计中需要特别注意的关键参数有哪些？

沉头孔的尺寸对于紧固件的配合、强度和组装至关重要。尺寸错误会导致应力集中、接触面积增大，最终造成部件失效。LS Manufacturing 专门开发了一套经过实验验证的成熟标准，旨在解决这些问题，确保设计者的构想能够完美地融入制造过程中：

精密设计和尺寸控制

• 为了解决界面问题，需要确定最佳沉头深度。根据数据，对于82°螺钉头，为降低应力集中，最佳沉头深度应为厚度的80% 。
• 此外，螺钉内角的正确值还取决于所用螺钉的类型，例如82°、90°、100° 等。
• 这种沉头孔设计的一个特殊之处在于，它能确保孔不会过早松动，这对于夹紧载荷的分布也很重要。

确保模具完整性以实现一致的几何形状

1. 如果磨损程度超过0.1 毫米，则需要立即更换刀具，以抵消角度偏差。
2. 如果工具存在缺陷，则意味着形成的角度不正确，这也意味着紧固件的头部会低于表面。
3. 我们精密的沉头加工工艺保证每个特征都符合图纸的几何规格，从而避免因紧固件配合不良而导致的返工。

材料特定加工参数

• 我们提供优化的切削参数值：铝材切削转速为 3000 rpm，切削速度为 200mm/min；钢材切削转速为 800 rpm，切削速度为 80mm/min 。这些切削参数值是通过对材料常数进行严格测试并优化后得到的。
• 这样可以得到光滑无毛刺的切口，表面光洁度极佳，确保紧固件正确安装到位，从而保证其最终强度。
• 将这些知识融入我们的数控铣削服务中，可针对各种材料和生产批次提供可预测的高质量结果，确保可重复性。

这家公司的竞争对手表示，该指南融入了我们改进可靠性敏感部件中一项重要加工参数的经验方法。该公司称，我们公司的一大优势在于，我们严格运用数据来控制工具和加工变量。他们声称，他们已经解决了如何有效地将作用在紧固件上的力传递到实际生产的部件中的问题。

在哪些应用场景中，沉头孔具有无可替代的优势？

在对部件间隙精度、螺栓连接强度以及自动化系统装配效率有较高要求的场合，沉孔加工至关重要。为了克服空间、应力以及装配速度等方面的限制，我们采用了以下方法：

电子学中的空间限制管理

在PCB和紧凑型模块组装中，沉孔最重要的功能是提供螺钉头间隙。该间隙应比螺钉头高度（ 2.5毫米）高出0.3毫米。这样做是为了防止可能的应力集中和短路。因此，需要如此高精度的CNC铣削服务。

确保高要求行业的精准性

对于航空航天或高性能装配而言，几何精度至关重要。为实现这一目标，需要将沉孔直径控制在H7 公差范围内，并保持垂直度在0.05 毫米以内。这有助于紧固件实现理想的对准，从而防止产生不必要的剪切力。

针对重型结构载荷进行优化

在机械框架和结构件中，沉孔的设计旨在承受高拉伸力和剪切力。其设计尺寸应为螺钉头厚度的1.2倍，并在沉孔底部预留0.1毫米的后倾角。这对于防止螺钉头触底至关重要，也是防止预紧力损失的重要因素。

本分析证明了沉头孔应用是解决定位、精度以及重量相关问题的最佳方法。在这种情况下，考虑到特定的间隙值、严格的公差规范以及预定的后角特性，设计中实现了可靠性和效率。通过这一循序渐进的过程，我们为工程师提供了一些实用的方法，以利用精密加工技术设计出经济高效的沉头孔方案。

如何通过DFM优化降低沉头孔/倒角孔的加工成本？

因此，针对沉头孔加工细节的DFM（面向制造的设计）将确保在不损失产品功能的前提下，最大限度地降低生产成本。LS Manufacturing通过采用能够降低生产成本的设计、工装和工艺解决方案，在这方面处于领先地位。我们DFM战略的关键在于成功实施以下措施：

战略设计与公差优化

• 装配功能会根据其关键性进行调整，并参考相关规定来决定公差值的变化。对于非关键配合，我们建议将规格从±0.1mm放宽至±0.15mm 。
• 该技术能够应用通用加工工艺和工具，并减少检验时间和废品率。
• 我们的DFM（面向制造的设计）针对沉头孔和沉孔的审查周期，从一开始就确保了这些工序中各项特征的可制造性。

先进工具和工艺策略

1. 我们利用组合工具优化流程，一次处理多个特征，从而缩短处理时间。
2. 它拥有专有的刀具路径算法，与市场上类似的系统相比，可将切割以外的空中运动减少多达40% 。
3. 这种经济高效的沉头镗孔方法有助于最大限度地利用主轴并减少加工时间。

参数优化和生命周期管理

• 为了监测刀具寿命，将采用刀具寿命监测系统，以最佳进给率和最佳转速来延长刀具寿命，使每把刀具最多可加工10,000个孔。
• 在这种情况下，各项因素都针对大规模生产进行了优化。因此，这些因素必然会带来明确的积极结果，因为每个零件的模具成本将会降低。
• 我们自己的数控铣削服务实际上就采用了这种数据驱动的策略，从而降低了单位成本，并提高了可预测性，这对我们的客户有利。

本报告将探讨我们降低成本的工程方法和流程。我们将重点介绍我们实施的设计工作、工具和流程，这些要素共同作用，旨在实现尽可能低的总体拥有成本。我们帮助客户从竞争对手中脱颖而出的关键在于对面向制造的设计（DFM）交付的深刻理解。

图 3：LS Manufacturing 公司 CNC 加工中沉孔和倒角尺寸的比较

高质量沉头孔加工需要哪些特殊工艺保障措施？

如果沉孔加工过程与传统加工过程相同，则无法获得一定质量的沉孔加工效果，而必须不仅关注传统加工工艺，还要关注几何控制。最后，本文将对精密沉孔加工的工艺控制进行如下总结：

先进加工和过程控制

使用具备刀具中心点控制功能的五轴数控铣削服务至关重要。其目的是确保刀具相对于被加工工件保持完全垂直的位置。采用在线探测技术有助于立即完成深度验证，并进行补偿，使刀具方向偏差不超过0.3度。

材料特定参数优化

该工艺的参数取决于材料，因此无法一概而论。例如，加工铝材时，除了能干净利落地去除材料外，还需采用高速低热的加工方式（切削速度超过3000转/分） ；而加工不锈钢材料时，除了能防止加工硬化并获得表面粗糙度Ra小于0.8µm的材料外，还可以采用低速高进给率的加工方式。

关键应用的验证流程

通过这种受控加工过程，可以验证根据沉头孔或倒角孔选择指南进行的特征选择。这确保了对于给定的孔设计特征，无论是齐平气动表面的几何要求还是倒角孔的几何要求，都能实现给定的几何形状。

该方法论为精密沉头孔加工工艺制定了专门的规范。这些规范涵盖了角度精度、表面精度和可重复性等最难解决的问题，并引入了最新的尖端设备，同时考虑了材料等因素，以满足相关领域工程师、制造商和专家的技术需求。在这些领域，紧固件的重要性不容忽视。

如何评估数控铣床供应商在倒角/镗孔方面的能力？

评估供应商是否具备执行倒角和镗孔加工的资质，除了加工技能要求外，还应考虑其他一些技能要求。本文档旨在帮助规划一套系统的方法，用于评估供应商在高精度倒角加工中所需的各项属性、规格或工艺：

已验证的质量管理体系

对供应商正式质量体系的评估进行审查。拥有通过ISO 9001认证的正式质量体系是强制性的，因为它是建立大批量数控铣削服务程序、流程和纠正措施所必需的框架。

先进计量和首件验证

调查其内部检验能力。供应商将采用精度不低于±0.002mm的坐标测量机，并同时使用表面轮廓仪。索取首件检验结果单，以确保首件符合所有尺寸、角度和表面光洁度要求。

量化过程性能规范

应要求提供并核实明确的、可验证的工艺能力。在沉头孔加工和倒角加工中，一些重要的指标可能包括：角度公差在±0.5°以内，测量深度在0.03mm以内，表面光洁度Ra值小于等于1.6µm 。

这种供应商评估方法利用可审核的系统、计量技术和可衡量的性能数据，对供应商的数控铣削服务的关键特性进行完全客观的评估。这反过来又为工程师提供了立即有效的补救策略，以降低风险并确保采购的零件完全符合规格要求。

图 4：LS Manufacturing 提供的用于 CNC 加工的沉头孔和倒角孔的 DFM 指南对比

LS制造：机翼部件沉头孔加工

客户挑战

一家航空航天公司在钛合金机翼翼梁上加工128个直径10毫米的沉头孔时，遇到了效率低下和质量问题。传统的加工方法每个沉头孔需要4个小时，误差为1.2° ，导致钛合金机翼翼梁与复合材料蒙皮之间存在0.3毫米的配合间隙。

LS制造解决方案

采用具备实时刀具路径补偿功能的五轴数控加工中心。刀具为高PVD涂层硬质合金，最佳加工参数为转速1200 rpm ，进给速度100 mm/min 。在进行高精度沉孔加工时，采用在线深度测量技术，从根本上补偿角度误差，以提高装配精度。

结果与价值

因此，每个零件的周期时间减少到1.5 小时，最终，孔的角度偏差保持在±0.3° ，深度保持在±0.02 毫米，装配间隙保持在≤0.1 毫米；因此，一次合格率提高到99.8% ，从而平均每年为每个客户节省120 万元人民币的关键装配时间成本。

LS Manufacturing 的这个特定项目充分展现了其在沉孔加工这一极其复杂的领域以及与此相关的几何加工方面的专业技术。我们能够将创新的工艺知识与强大的计量技术相结合，为航空航天制造领域的特殊难题提供可衡量的精度、生产效率或成本方面的改进。

想提高钛合金零件沉头加工的效率？获取专业的加工解决方案，优化航空航天结构件的精度。

沉孔和镗孔工艺未来发展趋势分析

长期以来，沉孔和倒角加工的精度和效率一直是一个挑战，尤其是在质量和高产量批量生产能力方面。LS Manufacturing将智能过程控制的强大功能与最先进的加工技术（例如缩短加工周期）相结合，其技术优势体现在以下方面：

加工参数的自适应优化

• 我们的系统利用实时传感器数据（振动、声发射和力）来改变进给速度和主轴转速。
• 该闭环反馈算法通过防止机器过载来补偿不规则的材料特性，从而在镗孔和倒角过程中实现均匀的表面光洁度。
• 这是自适应控制，用于克服不可预测的芯片形成和热量积累，这是造成尺寸不准确的主要原因。

智能工具状态监测与预测

1. 在这个项目中，可以使用多传感器融合方法（包括功耗和振动信号）来估计刀具磨损。
2. 针对不同类型的工具确定磨损曲线，并可以精确计算出工具寿命终止预测，最终导致灾难性故障点。
3. 这将解决工具故障或孔洞质量不佳的问题，因为搬运工需要根据情况更换工具。

集成复合加工工艺的开发

• 为了防止在操作和定位过程中出现任何错误，我们还在创新沉孔和倒角操作的优化路径策略。
• 这需要定制工具、拉杆工具、设计以及多轴同步控制，才能实现一次主轴冲击，从而显著减少非切削时间。
• 所取得的关键技术成就是能够在一次操作中处理不同的切削角度和力的同时，保持沉孔和倒角之间的高质量同心度。

本摘要详细介绍了我们先进加工解决方案所基于的传感器集成、算法和刀具路径工程创新等方面的技术细节。它着重阐述了应用方面的具体细节，特别是我们的控制解决方案和工艺创新解决方案，这些方案旨在解决复杂的生产问题。它还阐述了我们公司与众不同之处，或者说我们公司在能力方面的独特性，而这直接关系到我们卓越的工程技术水平。

常见问题解答

1. 沉头孔和倒角孔的主要区别是什么？

沉头孔呈圆锥形，为螺钉头提供支撑面。而沉孔呈圆柱形，为螺钉头的安装提供空间。二者功能不同。

2. 如何选择沉头孔的标准角度？

根据螺丝头角度而定：大多数公制螺丝为82° ，大多数英制螺丝为90° ，其他情况按规定执行。

3. 加工沉头孔时如何避免毛刺？

采用精密切削刀具、最佳切削参数和啄钻工艺。LS Manufacturing 将毛刺高度控制在0.02 毫米以内。

4. 设计沉孔深度时需要考虑哪些因素？

深度 = 螺钉头厚度 + 0.1-0.3mm 间隙。必须考虑材料特性和装配要求，以避免过深的深度影响强度。

5. 如何检验沉头孔加工质量？

我们使用了各种类型和规格的量规、深度规以及坐标测量机。LS Manufacturing 可提供全面的尺寸检测服务。

6. 如何调整加工不同材料沉头孔的参数？

铝合金材料可进行高速加工，而不锈钢材料则更适合采用低速高进给加工。以上所有要点均需通过工艺实验确定。

7. 影响沉头孔加工成本的主要因素有哪些？

材料硬度、精度、生产批量大小等因素都会影响成本。在批量生产中，如果优化切割路线，则有可能降低30%的成本。

8. 如何获得沉头孔加工的准确报价？

请提供材料、精度要求和批量大小等信息。LS Manufacturing 将在2 小时内提供详细报价。

概括

通过科学地优化沉头孔和镗孔工艺，制造商可以提高装配精度和最终产品的强度。沉头孔工艺的优化还能进一步降低零件的加工误差和磨损。因此，该工艺能够优化整个生产过程的效率。
