Serviços de fresagem CNC para plásticos: ABS, nylon e acrílico com precisão de ±0,05 mm | ISO 9001

O serviço de fresagem CNC de plástico é um processo de alta precisão que resolve problemas de trincas e desalinhamento na montagem através de fixação a vácuo e corte a ar frio.

De acordo com dados de processo da LS Manufacturing, os compradores obtêm peças de precisão com um custo unitário 23,6% menor, evitando ferramentas de moldagem por injeção e longas esperas.

Principais conclusões

Tolerância em nível micrométrico alcançada para plásticos: A compensação térmica e o gerenciamento do recozimento sob tensão elevam a precisão das operações de fresagem em materiais ABS, Nylon e PMMA acima dos padrões industriais típicos, atingindo níveis micrométricos.

Acabamento instantâneo de superfícies: A suavidade do acrílico e dos plásticos de engenharia atinge o nível de um espelho, reduzindo o desgaste das bordas através de um processo de alisamento químico.

Redução abrangente do ciclo de entrega: A avaliação DFM rápida de duas horas e o processamento simultâneo em múltiplos eixos reduzem consideravelmente o tempo de teste de protótipos para lotes.

Qualidade, Consistência e Rastreabilidade: O sistema de gestão da qualidade certificado pela ISO 9001:2015 e a inspeção em circuito fechado com o sistema CMM da ZEISS garantem baixas taxas de defeitos nos lotes, com materiais e processos rastreáveis.

Como a fresagem CNC de plástico ABS permite obter dimensões precisas?

A usinagem CNC de plástico ABS é um processo subtrativo realizado em alta velocidade, utilizando ferramentas polidas de um único canal e ar frio com temperatura controlada para eliminar o aquecimento localizado que causa o amolecimento térmico. Temperaturas acima de 90°C fazem com que as bordas se enrolem em componentes de carcaças para aplicações médicas e automotivas.

Como selecionar a configuração correta para dimensões apertadas de ABS

O ABS amolece a 100 °C . O calor gerado pelo atrito cria deformações nas paredes. Um serviço de fresagem CNC de plástico deve utilizar trajetórias de ferramenta e configurações de refrigeração adequadas, dependendo das dimensões das paredes.

Paredes com menos de 1,5 mm de espessura exigem ferramentas polidas de um único canal e fornecimento de ar frio. Uma tolerância de 0,1 mm evita a quebra da aresta de corte. Uma fresa convencional de dois canais, sem refrigeração, empurra o material amolecido para trás da ferramenta, deformando a geometria.

Paredes com espessura superior a 3 mm podem ser fresadas utilizando uma configuração de duas arestas de corte e passes de desbaste com 1,5 mm de profundidade. As faces de montagem ocultas encaixarão corretamente dentro das tolerâncias da norma ISO 2768-m .

Paredes com acabamento cosmético visível requerem uma passada final de polimento de 0,05 mm . A textura da superfície estará dentro do limite para pintura. Inspeção CMM de cinco pontos.

Em termos simples: a seleção adequada do diâmetro da ferramenta e do número de passes de acordo com a espessura da parede elimina a necessidade de testes. Sua carcaça fica perfeitamente ajustada desde o início. Caso seja necessária alguma uniformidade na superfície, a fresagem CNC de precisão em plástico utiliza o mesmo princípio de controle de temperatura.

Verificação em relação à norma ISO 2768-m

A verificação final é realizada conforme a norma ISO 2768-m, com os desenhos de engenharia sendo validados por meio de amostragem CMM. Um processo comprovado de fresagem CNC de ABS, nylon e acrílico incorpora o mesmo princípio de refrigeração para diversos materiais. A rugosidade superficial varia entre Ra 1,6 μm e Ra 3,2 μm .

O teste de alinhamento sem folga garante que não haverá necessidade de retrabalho após a montagem. A fresagem CNC personalizada de plástico inclui um relatório dimensional para rastreabilidade completa. Você obtém um encaixe consistente sem a necessidade de ajustes nas peças após a usinagem. Caso deseje protótipos em pequenos lotes ou produções piloto, a fresagem CNC de plástico em baixo volume oferece tolerâncias idênticas devido à estabilidade do ar frio.

Base de dados: Norma geral de tolerância geométrica ISO 2768-m e manual de compensação de velocidade de ferramentas da LS Manufacturing (edição de 2025).

Adquira o Guia Básico de Controle de Temperatura na Usinagem de Termoplásticos — entenda como os limites de amolecimento térmico (90°C para ABS, início a 100°C) interagem com a geometria da ferramenta e a estratégia de resfriamento para evitar o enrolamento das bordas e a deflexão das paredes em componentes médicos e automotivos.

Por que o processamento de nylon exige um controle rigoroso da umidade?

A usinagem de nylon é uma fresagem CNC de precisão em plástico , realizada em ambiente seco ou controlado para evitar a expansão volumétrica devido à absorção de umidade e garantir que as dimensões do furo sejam inferiores a 10 mícrons .

Passos para controlar a umidade na usinagem de nylon

De acordo com a norma ASTM D570, a absorção de água do PA6 é de 1,6% a 1,9% em um período de 24 horas, enquanto para o PA66 é de 1,0% a 1,3%. A 50% de umidade relativa, o teor de umidade de equilíbrio atinge 2,75% para o PA6 e 2,5% para o PA66. O inchamento linear de 0,7% a 1,5% resulta em diâmetros de furo superiores a ±0,03 mm.

1. A secagem a vácuo em dois estágios do PA6 a 80 °C por 8 a 12 horas garante a redução da umidade para menos de 0,2%. O fabricante de usinagem CNC de plásticos oferece o mesmo tratamento para o PA66 a 80–100 °C por 4 a 6 horas. Sua matéria-prima é entregue com dimensões estáveis.
2. A película protetora entre as operações impede a reabsorção de umidade durante o transporte. Um cronograma rigoroso permite manter a secagem dentro do prazo de 4 a 6 horas . O controle preciso das dimensões é essencial na fresagem CNC de nylon para manter os diâmetros primitivos.
3. A compensação do modelo CAD é aplicada para compensar a contração de +0,5% do PA66 a 50% de umidade relativa. Você não precisará de ajustes adicionais para obter o encaixe por pressão.
4. Ferramentas de metal duro polido com micro-arestas e ângulos de ataque de 12° a 15° criam cavacos limpos. A fresagem CNC personalizada de componentes de acionamento robótico em plástico remove rebarbas dos flancos dos dentes.
5. A verificação por máquina de medição por coordenadas Zeiss a 20 ± 2 °C mede cada furo importante. A retidão axial é verificada por máquina de medição por coordenadas com MPEE de 0,0009 mm. As engrenagens de nylon fresadas por CNC são entregues com um relatório dimensional.

Em resumo: a secagem adequada e o manuseio em local fechado garantem que sua caixa de câmbio funcionará sem problemas e não travará após muitas semanas em campo.

Por que a umidade prejudica as tolerâncias

A expansão por umidade cria um fator adicional além da expansão térmica de 80-100 µm/m · °C . O fluido de corte em abundância mantém o PA6 com umidade acima de 2,5% , reduzindo a folga do mancal. Buchas de nylon para fresamento CNC previnem esse problema, mantendo o controle do ambiente durante toda a usinagem.

Base de dados: Norma de absorção de água para plásticos ASTM D570 e registros de verificação da máquina de medição por coordenadas (MMC) Zeiss (erro de indicação espacial MPEE de 0,0009 mm).

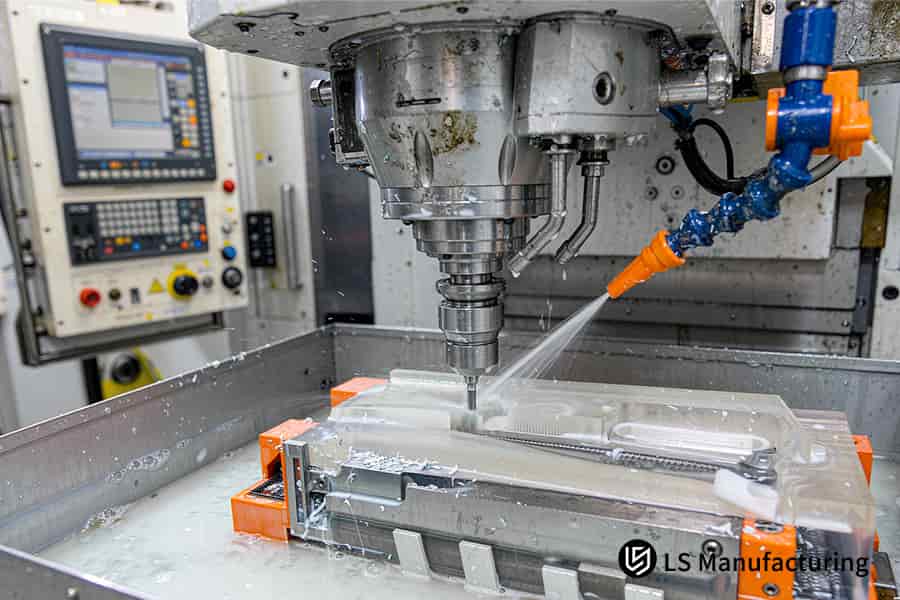

Figura 1: Fresagem CNC de precisão de plástico corta acrílico com acabamento de Ra 0,4 μm.

O que garante a clareza óptica na fresagem CNC de acrílico de precisão?

A fresagem CNC de precisão em acrílico é um processo subtrativo de PMMA. O superacabamento com diamante, com taxa de avanço de 0,08 mm/z, elimina microfissuras internas e o aspecto esbranquiçado do material. A fresagem CNC de precisão em plástico garante transparência de nível óptico.

Comparação de acabamento óptico: padrão vs. superacabamento diamantado

A fresagem com ferramenta diamantada evita o borramento que ocorre durante a usinagem de PMMA com ferramenta de metal duro. A fresagem CNC de acrílico, nylon e ABS resulta em clareza comparável, desde que os parâmetros de avanço e refrigeração sejam adequados para o material.

A fresagem CNC de plástico com precisão de ±0,05 mm oferece dimensões exatas, enquanto as ferramentas diamantadas produzem superfícies ópticas. A fresagem CNC de acrílico óptico produz uma superfície transparente semelhante ao vidro, sem necessidade de polimento posterior.

Por que a fresagem padrão deixa a desejar no PMMA

A fresagem de três eixos com refrigeração interna causa o aquecimento da superfície acima da temperatura de transição vítrea do PMMA. O material amolecido é espalhado pela ferramenta de corte, produzindo fissuras internas e um aspecto fosco.

A baixa temperatura mantida por meio de MQL (lubrificação em quantidade mínima, névoa de óleo microscópica) permite a fresagem CNC de PMMA com alta transparência . Um baixo avanço por dente evita marcas brancas em paredes transparentes.

Nota de desenho: utilize um avanço controlado específico por dente ao usar ferramentas diamantadas. A combinação adequada de avanço e fluido de corte transforma um plástico de engenharia em uma janela óptica sem polimento manual.

Base de dados: Norma de absorção de água para plásticos ASTM D570 e registros de verificação da máquina de medição por coordenadas (MMC) Zeiss (erro de indicação espacial MPEE de 0,0009 mm).

Guia de Referência Rápida

As opções de processamento CNC para materiais como ABS, Nylon e Acrílico exigem técnicas de usinagem que levem em consideração o coeficiente de expansão térmica, a rigidez e os requisitos ópticos dos materiais.

Tolerâncias rigorosas nos parâmetros de trajetória da ferramenta e gerenciamento térmico na fixação resultam em um encaixe perfeito da montagem, sem comprometer as propriedades físicas dos três materiais.

Quais geometrias de ferramentas previnem defeitos na fresagem CNC de plástico?

A geometria das ferramentas de fresagem CNC para plástico é um projeto de corte caracterizado por um ângulo de ataque de 15° a 25°, grandes cavidades para remoção de cavacos e canais polidos. A fresagem CNC de baixa densidade de defeitos elimina a fusão do polímero fundido por meio de um corte de baixa resistência com Vc = 180–320 m/min . As rebarbas são efetivamente suprimidas em nível micrométrico.

Seleção da geometria da ferramenta por classe de polímero

A geometria da ferramenta é selecionada para corresponder ao comportamento do material através da seguinte matriz de decisão:

• Plásticos macios (PP/PE) exigem uma fresa de um único canal com geometria de alto polimento e ângulo de hélice de 30° a 40° . Uma velocidade de corte (Vc) de 180 a 320 m/min garante a remoção instantânea de cavacos. A fresagem CNC com um único canal permite a produção de bordas sem rebarbas, dispensando a necessidade de rebarbação secundária.
• Classes com carga abrasiva (30% GF PA66) exigem metal duro ultrafino com revestimento DLC. O revestimento DLC reduz o atrito e evita a adesão da resina. A fresagem CNC personalizada para nylon reforçado com fibra de vidro oferece uma vida útil da ferramenta 3 vezes maior do que a de metal duro sem revestimento.
• Plásticos transparentes (PC/PMMA) exigem ângulos de corte amplos e canais polidos. Essa geometria evita o branqueamento por tensão no material. O ferramental preserva a transparência óptica sem necessidade de tratamento secundário.

Por que as ferramentas convencionais falham

A ferramenta de corte de metal com múltiplas arestas de corte e espaços estreitos para cavacos gera calor de até 120 °C . O polímero derretido espalha-se pelas bordas da peça. A geometria polida de uma única aresta de corte elimina esse problema. O serviço de fresagem CNC para plásticos com ferramentas de alto ângulo de ataque proporciona remoção instantânea de cavacos. As rebarbas nas bordas permanecem submicrométricas durante todo o ciclo de produção.

Um fabricante de fresadoras CNC para plástico utiliza essa técnica em todas as arestas de corte. A geometria da fresa CNC , que apresenta grandes canais de corte, elimina a cadeia de defeitos. Uma geometria de ferramenta adequada garante cortes limpos logo na primeira tentativa. Utilize ângulos de ataque de 15° a 25° e arestas de corte lisas em seu próximo processo de fabricação de peças plásticas por fresagem CNC .

Base de dados: Manual de Máquinas, 31ª edição, recomendações de geometria de corte não metálico.

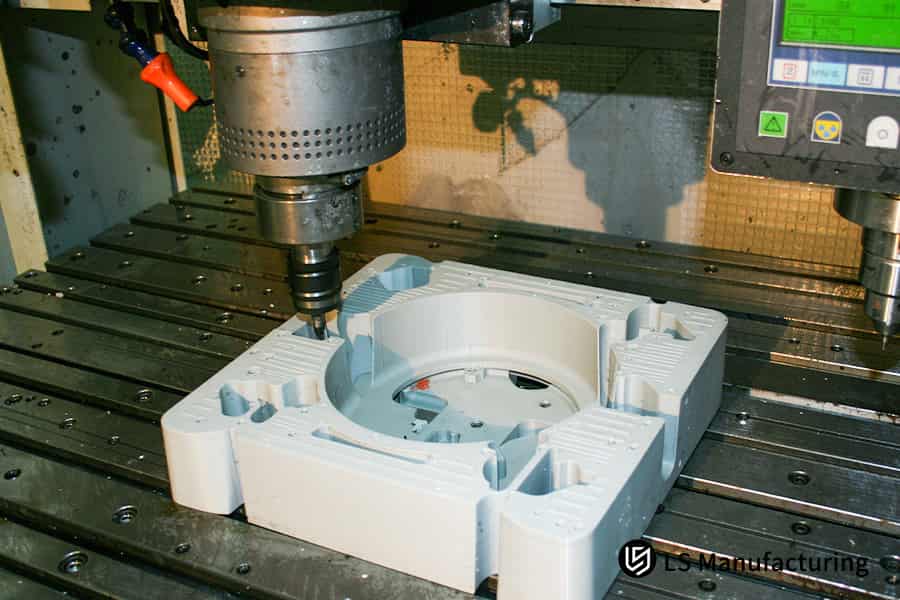

Figura 2: A fresagem CNC personalizada de plástico mantém uma tolerância de 10 a 20 mícrons.

Como segurar peças plásticas frágeis sem exercer pressão excessiva?

A fixação a vácuo e com baixa tensão é uma das estratégias de fixação de peças que utiliza dispositivos de fixação a vácuo porosos e grampos macios para prender componentes plásticos sob pressão uniforme abaixo de 0,08 MPa , evitando qualquer tensão pontual. O controle dimensional na fresagem CNC de precisão de plásticos atinge uma planicidade de até 10-20 µm em revestimentos de ABS de parede fina e estruturas de nylon sem retorno elástico.

Passos para eliminar a tensão de aperto

1. Monte a peça em um mandril de vácuo poroso. Uma mesa de vácuo matricial (plataforma de pressão negativa multizona) distribui a força de fixação uniformemente. Isso evita a deformação de 0,15 mm que uma morsa de 5 MPa causa em tampas de instrumentos de ABS de paredes finas.
2. Vede as zonas perimetrais com juntas de polímero macio. As células fechadas concentram a sucção apenas onde o material entra em contato com a mesa. Sua estrutura de nylon ganha suporte total sem esmagamento localizado.
3. Construa um suporte sacrificial com cera solúvel em baixa temperatura. Parafina solúvel em água preenche as cavidades internas durante o desbaste. A fresagem CNC personalizada em plástico mantém as paredes com menos de 2 mm de espessura estáveis ​​durante a remoção significativa de material.
4. Passes de desbaste em fresa com profundidade de 60 a 80% da convencional. O suporte de cera absorve a pressão lateral da ferramenta. Fresamento CNC de plástico com precisão de ±0,05 mm torna-se possível em superfícies abertas.
5. Após o desbaste, dissolva a cera em água a 40–50 °C . A água morna remove todo o suporte sem força mecânica. Sua peça se solta sem tensão residual.
6. Finalize a face exposta em uma segunda configuração de vácuo. O datum pré-usinado agora assenta perfeitamente no mandril. Os serviços de fresagem CNC de plástico mantêm a coplanaridade total em ambas as faces.

Por que as morsas convencionais falham em plásticos finos?

Uma morsa de 5 MPa armazena energia elástica na estrutura do polímero. O ABS de parede fina libera essa energia no instante em que a morsa é aberta, causando deformação. O processo de fresagem CNC de parede fina evita esse problema utilizando fixação sem contato. Um vácuo inferior a 0,08 MPa manterá a tensão em um nível abaixo do limite de elasticidade do material. Suas tampas ficarão niveladas na montagem sem a necessidade de usinagem adicional para aplainá-las.

Base de dados: Manual de Máquinas, 31ª edição, recomendações de fixação de peças não metálicas.

Quais são as medidas para reduzir o custo da fresagem CNC de plástico na prototipagem?

A otimização de custos na fresagem CNC de plástico é um processo de engenharia na fase de projeto que estabelece raios de canto padrão, evita ranhuras profundas e maximiza o uso de material para minimizar o tempo de usinagem. A fresagem CNC de protótipos com boa relação custo-benefício elimina duas inversões da fixação e reduz o custo em 23,6% .

Fatores de custo na usinagem de protótipos de plástico

Decisões de projeto otimizadas na fase de DFM (Design for Manufacturing) se traduzem diretamente em orçamentos reduzidos para fresagem CNC de plástico .

Como as decisões de DFM reduzem as horas de usinagem

Valores padronizados para o raio de canto permitem que uma única ferramenta cubra todos os cantos internos. O número de trocas de ferramentas diminui e as horas de usinagem se reduzem com a unificação de todos os raios em um único valor.

Ranhuras profundas com relação de aspecto superior a 4:1 exigem taxas de avanço mais lentas para evitar vibrações da ferramenta de corte. O retrabalho das cavidades para uma relação de aspecto inferior a 3:1 permitirá taxas de avanço normais. A fresagem CNC agora é possível onde antes apenas taxas de avanço lentas eram viáveis.

Base de dados: Banco de dados de orçamentos de prototipagem rápida da LS Manufacturing para 2025–2026 (tamanho da amostra >1.280).

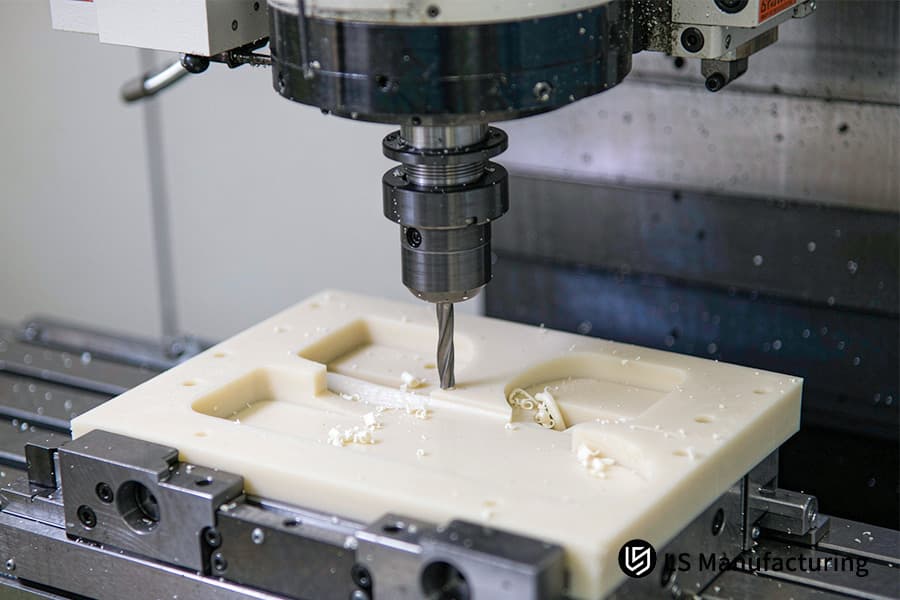

Figura 3: A fresagem CNC de acrílico, nylon e ABS reduz o custo unitário em 23,6%.

Por trás dos números: experiência prática de engenharia da LS Manufacturing

O processo de fresagem CNC de precisão em plástico exige um controle rigoroso da viscoelasticidade dos polímeros, do coeficiente de expansão térmica e das tensões residuais. Gloria , especialista em prototipagem rápida e manufatura rápida com mais de 15 anos de experiência em usinagem de precisão e conhecimento em DFM (Design for Manufacturing), oferece soluções de engenharia para componentes dimensionalmente estáveis ​​em ABS, nylon e acrílico. Instalações com controle ambiental e certificação ISO 9001:2015 validam todas as tolerâncias, de ±0,005 mm a ±0,01 mm. Conecte-se com Gloria no LinkedIn .

Registros mensais de calor de corte, deformação pré-compensatória e rugosidade superficial de mais de 120 materiais plásticos de engenharia são mantidos em um banco de dados em tempo real. Os engenheiros utilizam previsões baseadas nesse banco de dados para minimizar desperdícios e retrabalhos; como resultado, componentes prontos para montagem ficam disponíveis em 9 dias em vez de 14.

O método ASTM D570 para absorção de água e a norma geral de tolerância ISO 2768 fornecem uma base confiável para dimensionamento e inspeção dos componentes. Disponibilizamos desenhos CAD 3D/2D para uma revisão de DFM (Design for Manufacturing) de 2 horas . Garantimos componentes totalmente rastreáveis ​​e verificados por máquina CMM para sua produção futura.

Quando os engenheiros devem optar pela fresagem CNC em vez da impressão 3D?

A usinagem CNC para impressão 3D representa uma escolha de fabricação motivada por fatores como isotropia, vedação hermética e altos requisitos de acabamento superficial. A usinagem CNC personalizada de plásticos mantém 100% da resistência à tração, de acordo com a norma ASTM D638.

Critérios de decisão para fresagem CNC versus impressão 3D

• Espera-se carregamento isotrópico. Tanto a modelagem por deposição fundida quanto a estereolitografia sofrem com a falta de adesão entre as camadas, o que reduz a resistência à tração em 30% a 45% ; a usinagem CNC de peças com tolerâncias rigorosas utiliza resina base e mantém suas propriedades estruturais.
• É necessário que a geometria seja estanque à pressão ou a fluidos. Peças impressas em ABS e nylon falham nos testes de estanqueidade ao ar devido à falta de adesão entre as camadas; barras homogêneas criam vedações estanques à pressão. Um fabricante de peças usinadas em CNC para plásticos pode fornecer peças certificadas como estanques à pressão.
• Alta precisão superficial e acabamento liso são importantes. A usinagem subtrativa proporciona tolerâncias inferiores a 10 mícrons em lotes pequenos; as tolerâncias de impressão não podem ser inferiores a 0,05 mm .

Por que a impressão 3D deixa a desejar em peças funcionais?

Nos processos de fabricação FDM e SLA , o material é depositado camada por camada. A falha nas ligações entre as camadas torna-se o principal modo de falha sob tensão de tração.

A peça em ABS produzida na orientação ZX apresenta resistência à tração de aproximadamente 22–28 MPa, enquanto a peça em ABS produzida na orientação XZ apresenta resistência de aproximadamente 30–37 MPa. A usinagem CNC de ABS, náilon e acrílico a partir de barra sólida não apresenta anisotropia alguma. A usinagem CNC de peças em baixo volume permite a produção de componentes selados e resistentes à carga, algo que a impressão não consegue.

Os clientes sabem o preço exato: peças estruturais, peças pressurizadas ou peças com encaixe preciso devem ser fabricadas em uma fresadora, não em uma impressora. A fresagem CNC de peças plásticas evita completamente a perda de resistência de 30% a 45% .

Base de dados: Protocolo de ensaio de tração de plástico ASTM D638 e banco de dados de medições da LS Manufacturing 2025–2026.

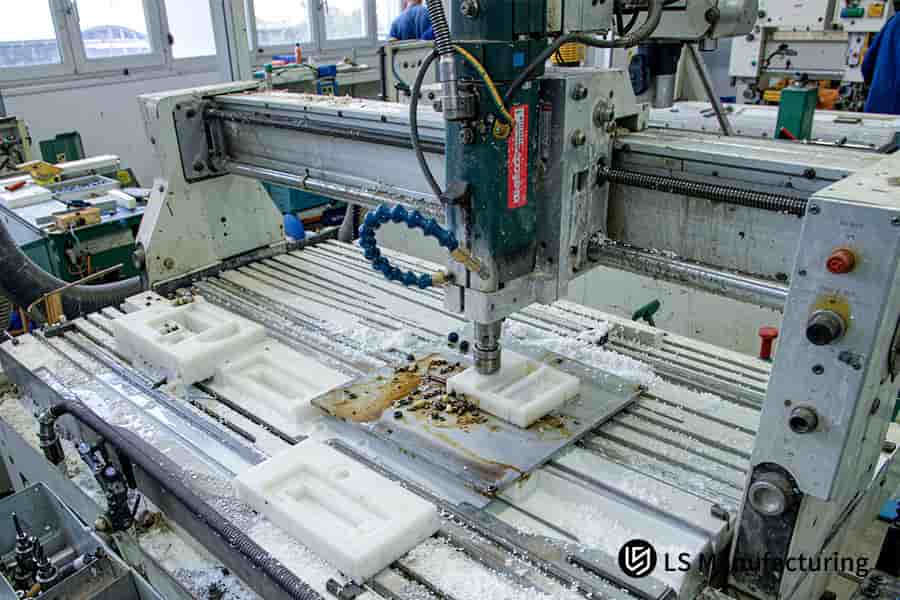

Figura 4: Fabricante de fresadoras CNC de plástico entrega lotes de peças em 9 dias.

Como solicitar um orçamento rápido para fresagem CNC de plástico online?

O processo de orçamento para fresagem CNC de plástico é um procedimento estruturado no qual os engenheiros enviam desenhos CAD 3D (STEP/STP) com tolerâncias especificadas, juntamente com desenhos 2D, para iniciar a análise DFM (Design for Manufacturability) e a avaliação de preços. O orçamento para fresagem CNC online é obtido em apenas duas horas após o recebimento dos desenhos e inclui detalhes sobre custos de mão de obra e alertas de interferência da ferramenta. Os clientes têm garantia de prototipagem rápida em 24 horas com precisão de 10 a 20 µm.

Passos para solicitar um orçamento rápido de fresagem CNC de plástico

1. Prepare seu modelo 3D com as tolerâncias indicadas. Exporte a geometria para arquivos STEP ou STP para preservar as dimensões e evitar distorções por triangulação. Sites de serviços de fresagem CNC para plásticos interpretam diretamente esses formatos CAD em trajetórias de ferramenta para CAM.
2. Faça o upload do desenho técnico 2D (PDF ou DWG). O desenho 2D é necessário para especificar as medidas de GD&T (de acordo com a norma ASME Y14.5-2009), a classe do material e o requisito de rugosidade superficial (Ra). A ausência da classe ou da rugosidade resultará em 48 horas de esclarecimentos adicionais.
3. Especifique os materiais, a quantidade e a faixa de tolerância desejada. A escolha do material e a classe de tolerância representam de 70% a 80% do custo de cada unidade. Tolerâncias inferiores a ±0,01 mm exigem baixo avanço e processamento com controle de temperatura, aumentando o custo da fresagem CNC de plástico de 30% a 100%.
4. Faça o upload de ambos os arquivos na plataforma de engenharia digital. A conclusão da solicitação aciona um feedback DFM automatizado em até 2 horas . O relatório DFM identifica o tempo gasto (em minutos), possíveis problemas de interferência entre ferramentas e recomendações de otimização.
5. Examine o orçamento formal. Um orçamento profissional discriminará os custos de tempo de máquina, preparação, material e prazo de entrega. O orçamento para fresagem CNC de peças plásticas deve incluir a estimativa dos percursos da ferramenta e da faixa de tolerância.
6. Aprovação e liberação para prototipagem rápida em 24 horas. Desenhos com raios padronizados (R interno ≥ 1 mm) e proporções ≤ 3:1 podem ser processados ​​na fresadora imediatamente. Você recebe as primeiras peças em menos de 24 horas , mantendo as mesmas dimensões de < 20 mícrons .

Usinagem CNC de precisão em plástico pela LS Manufacturing para chassis ópticos de diagnóstico médico: integração de acrílico e ABS sem tensões.

Uma equipe de óptica para diagnóstico in vitro (IVD) da América do Norte enfrentou um problema com um suporte de janela de PMMA. Um fornecedor anterior utilizava técnicas padrão de usinagem de 3 eixos . As tolerâncias durante a montagem ultrapassaram o nível de 0,05 mm . Trincas por tensão se desenvolveram nas ranhuras de acrílico. O custo unitário chegou a US$ 182. A taxa de rejeição do lote foi de 14,8% . Os cronogramas dos testes da FDA foram estendidos.

Desafio

Para um analisador de sangue inovador, a estrutura óptica exigia duas propriedades incompatíveis. Era necessário que as janelas de acrílico tivessem alta transparência, mas também que o material base em ABS fosse rígido. As folgas na montagem tornaram-se maiores que ±0,05 mm . Pequenas fissuras começaram a surgir nas ranhuras logo após a usinagem.

Recuperação de DFM e Engenharia

Uma fresa de alumínio de três canais, no processo antigo, gerava tensões térmicas nas ranhuras de PMMA devido à alta velocidade do fuso, o que causava concentração de calor. Um corte de teste inicial mostrou um empenamento de 0,04 mm na borda após 24 horas de resfriamento. A rota do processo foi revisada.

O recozimento a 80 °C por 4 horas sob vácuo aliviou as tensões internas antes da usinagem. Ferramentas polidas com revestimento DLC de um único canal substituíram a fresa de alumínio. A velocidade de corte foi fixada em Vc 260 m/min . Sopro de ar frio limpou a área de corte livre de cavacos. Um dispositivo de fixação a vácuo multicavidades personalizado substituiu as fixações mecânicas. A pré-carga de fixação não afetou mais a retenção da peça. A fresagem CNC de grau médico não produziu mais tensões.

Resultados Quantificados

O desenvolvedor do IVD (dispositivo de diagnóstico in vitro) percebeu melhorias mensuráveis ​​devido ao processo redesenhado:

• O custo unitário foi reduzido de US$ 182 para US$ 139 por meio da eliminação de retrabalhos e processamento mais rápido, o que resultou em uma redução de 23,6% no custo unitário.
• A taxa de rejeição de lotes foi reduzida de 14,8% para 2,4% . A taxa de refugo, que era de quase 1 em cada sete unidades, caiu para 1 em 40.
• O ciclo de entrega foi reduzido de 14 para 9 dias. O rigoroso cronograma do processo de submissão à FDA foi significativamente beneficiado pela redução de 35,7% no ciclo de entrega.
• O acabamento superficial foi aprimorado para Ra 0,4 μm a Ra 0,8 μm em ranhuras de transmissão de luz em acrílico, onde o polimento manual não era mais necessário.

Para o desenvolvedor de IVD, as peças estavam disponíveis para montagem em vez de aguardarem retrabalho.

Conformidade e Rastreabilidade

Todos os 350 conjuntos estruturais foram enviados com certificados de inspeção CMM Zeiss de 100%, juntamente com certificados de materiais para todos os lotes. Os documentos de envio estavam em conformidade com as normas ISO 9001:2015 . A rastreabilidade atendeu integralmente aos requisitos da regulamentação de dispositivos médicos. A validação do cliente para o teste de vedação mecânica e óptica foi concluída com três semanas de antecedência. A fresagem CNC do chassi óptico proporcionou precisão, além da documentação de auditoria.

Base de dados: Registro de recuperação de engenharia de dispositivos médicos de 2025–2026 (projeto nº MED-2026-8841, tamanho da amostra > 1.280) e registros de verificação de CMM Zeiss.

Envie seu projeto de invólucro óptico multimaterial para uma avaliação de processo livre de estresse — nossos engenheiros avaliarão a geometria da junção acrílico-substrato, a faixa de temperatura de recozimento e a estratégia de fixação para evitar a propagação de trincas após a usinagem.

Perguntas frequentes

1. Qual é a tolerância mais rigorosa que a LS Manufacturing consegue atingir na fresagem CNC de plástico?

A tolerância padrão das peças varia de 10 a 20 mícrons . O controle de temperatura e as ferramentas personalizadas reduzem a precisão do encaixe para 5 a 10 mícrons . O resultado são peças que se encaixam perfeitamente na primeira montagem, mesmo em conjuntos complexos de invólucros médicos.

Fonte de dados: A especificação de ajuste de tolerância de precisão ISO 286 acompanha esta funcionalidade.

2. Como a LS Manufacturing evita que as peças de nylon se deformem após a usinagem?

Antes da usinagem, ocorre um processo de secagem. Após o desbaste, realiza-se um processo de alívio de tensões por recozimento. A fixação a vácuo, sem qualquer tensão de aperto, é feita de forma uniforme. A deformação das peças usinadas não é um problema na LS Manufacturing e não acarreta custos adicionais.

Fonte de dados: Banco de dados de processos de fabricação da LS para 2025–2026.

3. O acrílico fresado por CNC pode atingir transparência óptica completa diretamente da máquina?

Uma superfície espelhada semitransparente com Ra de 0,4 μm a Ra 0,8 μm emerge diretamente da máquina. Um breve polimento em fase vapor eleva a transmissão de luz para 92% em questão de horas, não dias. Você dispensa completamente o lapidação e o polimento manuais, permitindo que os componentes ópticos cheguem à montagem final mais rapidamente e com menos defeitos de manuseio.

Fonte de dados: Norma de teste de transmitância ASTM D1003

4. Quais são os fatores que afetam mais significativamente o custo por peça na fresagem CNC de plástico?

Cavidades profundas e complexas exigem o maior tempo de usinagem. Virar a peça repetidamente e inverter a direção aumenta o tempo de preparação e fixação. Tolerâncias excessivamente apertadas limitam desnecessariamente a velocidade de usinagem. Uma análise DFM de 2 horas repensa a estratégia de trajetória da ferramenta antes mesmo de remover o primeiro cavaco. A redução de custos na fresagem CNC torna-se evidente no orçamento, e não na fatura.

5. Como a LS Manufacturing verifica a precisão dimensional em peças plásticas flexíveis?

A sonda de baixa força da máquina de medição por coordenadas (CMM) Zeiss mede peças plásticas flexíveis sem qualquer deformação elástica da superfície devido ao contato. Um sistema de escaneamento óptico a laser 3D sem contato mede todas as geometrias em segundos. O erro de medição devido à deformação elástica torna-se zero, pois nenhuma pressão de contato pode deformar a superfície. Seu relatório de inspeção é preciso, uma vez que o processo de medição não envolve flexão.

Fonte de dados: Relatório de Calibração Oficial da Zeiss CMM MPEE.

6. Qual é o prazo de entrega típico para protótipos personalizados de plástico usinados por CNC na LS Manufacturing?

O prazo de entrega padrão para validação de protótipos únicos é de 3 a 5 dias . No caso de kits complexos de pequenos lotes, onde são necessárias muitas alterações de materiais, a LS Manufacturing garante um prazo de entrega de apenas 9 dias, desde a aprovação do desenho até o envio, para que seu cronograma de P&D não seja comprometido.

7. Qual o melhor material plástico para componentes de engrenagens estruturais sujeitos a alto desgaste?

Nylon 66 e POM são materiais adequados para engrenagens estruturais duráveis. Buchas de PA66 oferecem autolubrificação, durabilidade e tolerância dimensional de até ±0,01 mm . Sua caixa de engrenagens dura mais tempo antes da necessidade de manutenção, e os eixos de acoplamento permanecem alinhados corretamente.

8. Quais formatos de arquivo CAD devem ser enviados para uma análise instantânea de DFM e orçamento?

Um modelo 3D STEP/STP ou IGES preserva a geometria sem erros de triangulação. Um desenho 2D em PDF inclui as especificações GD&T e a especificação do material. O Portal retorna o feedback do DFM e um orçamento formal em até 2 horas após o envio de ambos os arquivos. Você recebe sugestões práticas de otimização antes de comprometer qualquer investimento em produção.

Solicite um protótipo com ranhura em nylon ou acrílico e tratamento térmico de alívio de tensões — nós secaremos e usinaremos grosseiramente sua peça, aplicaremos fixação a vácuo sem marcas de grampo e entregaremos com polimento em fase vapor, caso seja necessária transmissão óptica.

Resumo

A moldagem de precisão CNC de peças em ABS, nylon e acrílico proporciona tolerâncias de ±0,005 mm a ±0,01 mm e rugosidade superficial de Ra 0,4 μm, através do controle da distorção térmica e do gerenciamento de tensões. A unidade fabril da LS, em conformidade com a norma ISO 9001:2015, conta com usinagem multieixos de alto brilho, recozimento com controle de temperatura e sistema de fixação a vácuo para a produção de peças confiáveis, desde protótipos até a fabricação em larga escala.

Deformações, fissuras e variações dimensionais provenientes dos desenhos técnicos dos fornecedores resultam em atrasos no lançamento do seu produto. Clique em "Solicitar Orçamento" para enviar arquivos CAD 3D ou 2D e receba uma cotação competitiva de análise de fabricação DFM dos engenheiros seniores da LS Manufacturing em até 2 horas.
