Preventivo personalizzato per stampaggio a inserti: DFM (Design for Manufacturing) per la produzione di precisione e l'ottimizzazione dei costi degli stampi.

La richiesta di un preventivo personalizzato per lo stampaggio di inserti è il primo passo fondamentale per gli ingegneri addetti agli acquisti nei settori medicale, automobilistico ed elettronico di consumo. Tuttavia, questa fase cruciale spesso induce gli acquirenti a perdersi in un labirinto di cifre confuse e aumenti improvvisi dei prezzi degli stampi. La maggior parte dei fornitori offre solo un listino prezzi senza considerare i fattori di rischio di producibilità, come lo spessore non uniforme delle pareti, lo spostamento dell'inserto o le differenze di dilatazione termica, che possono portare a un aumento fino al 50% dei costi di rilavorazione dello stampo quando la produzione aumenta.

Con oltre 15 anni di esperienza nello stampaggio a inserti, LS Manufacturing vi presenta il manuale DFM (Design for Manufacturing) per trasformareil processo di preventivazione dello stampaggio a inserti in un'attività efficiente in termini di costi e orientata alla resa. Ecco alcune strategie collaudate: tolleranze di posizionamento di ±0,005 mm, bilanciamento del flusso e miglioramenti strutturali che ridurranno i costi di sviluppo dello stampo del 25%. Guardate come i nostri ingegneri illustrano i vantaggi in termini di risparmio sui costi attraverso l'analisi DFM dello stampaggio a inserti.

Preventivo personalizzato per modanature a inserto: Guida all'ottimizzazione dei costi DFM

Punti chiave:

• Progettazione per l'incastro: il metodo di incollaggio migliore è quello meccanico. Assicurarsi che gli inserti presentino caratteristiche che consentano il bloccaggio nella plastica, eliminando complesse preparazioni della superficie .
• Semplifica per l'automazione: progetta l'inserto in modo che possa essere posizionato automaticamente e in modo affidabile. Questo semplifica gli stampi ( meno componenti di allineamento ) e riduce i tempi di ciclo.
• L'uniformità previene i difetti: uno spessore costante delle pareti è fondamentale per evitare ritiri e vuoti, difetti costosi da correggere in fase di produzione.
• Trova il giusto equilibrio tra precisione e costi: non tutte le dimensioni devono essere con una tolleranza di ±0,025 mm . È fondamentale sapere quali dimensioni sono cruciali e quali no .

Perché fidarsi di questa guida? L'esperienza pratica degli esperti di LS Manufacturing.

Avrete sicuramente già visto online molte checklist DFM (Design for Manufacturing). Sono tutte uguali. La nostra guida è unica perché proviene dai nostri ingegneri addetti alla preventivazione. Ogni giorno progettano utensili economicamente vantaggiosi utilizzando la geometria dei vostri pezzi. Siamo in grado di garantire l'affidabilità dei nostri suggerimenti poiché il nostro processo di ottimizzazione è testato in base agli standard definiti dall'ASTM International (ASTM) .

Le applicazioni per cui progettiamo richiedono decisioni relative agli utensili che possono incidere sul bilancio aziendale di centinaia di migliaia di euro: microinserti per applicazioni di chirurgia robotica, posizionamento di ±10 µm di connettori ad alta tensione per l'elettronica automobilistica e staffe strutturali negli assemblaggi aeronautici. La validazione del nostro approccio alla modellazione dei costi di produzione e degli utensili soddisfa i rigorosi standard stabiliti dall'American Society for Quality (ASQ) .

Abbiamo appreso tutto ciò che sappiamo sul risparmio sui costi degli utensili analizzando decine di migliaia di preventivi e prototipi falliti. Sappiamo esattamente quale sformo utilizzare per ridurre la forza di espulsione del 30% , quale materiale ( acciaio H13 o P20 ) funziona meglio per tagliare materiali abrasivi e quale configurazione del canale di iniezione impedisce un secondo ciclo di sbavatura. Abbiamo raccolto queste conoscenze, testate e validate in termini di costi, per consentirvi di realizzare i vostri progetti in modo economicamente vantaggioso.

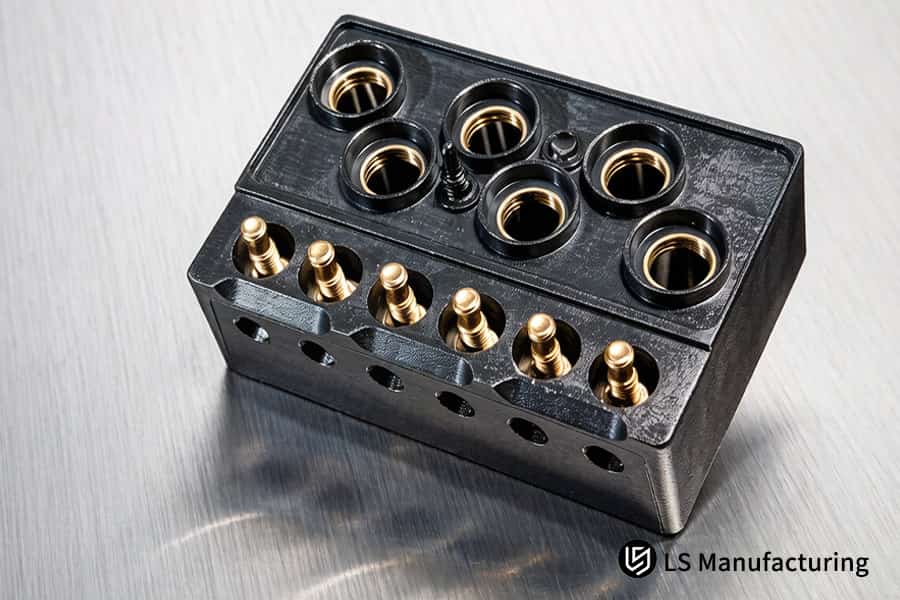

Figura 1: Inserti in ottone e rame sono fissati in un morsetto per la progettazione orientata alla producibilità (DFM) ai fini dell'ottimizzazione dei costi di attrezzaggio.

Perché un preventivo personalizzato per lo stampaggio a inserto avanzato dipende fortemente dal feedback preliminare sulla producibilità (DFM)?

Un preventivo personalizzato per lo stampaggio a inserto, tecnicamente valido, deve considerare non solo il costo, ma anche una valutazione della fattibilità produttiva per evitare problemi futuri. In caso contrario, differenze di dilatazione termica e riempimento non uniforme possono comportare costose modifiche allo stampo e ritardi nella produzione. Per raggiungere questo obiettivo, il punto di partenza sarà la nostra esperienza pluriennale nella progettazione di stampi a inserto, maturata in oltre 200 casi precedenti, che ci consente di offrire un tasso di successo iniziale superiore al 90% .

L'analisi della dilatazione termica previene la deformazione dovuta all'impatto della fusione.

L'inserto metallico e la resina fusa ( 220 °C-280 °C ) hanno coefficienti di dilatazione termica differenti. Senza un'adeguata progettazione per la producibilità (DFM) preliminare, il pezzo sarà soggetto a deformazioni e crepe. Utilizzando l'analisi agli elementi finiti, valutiamo e compensiamo la differenza tra il coefficiente di dilatazione termica (CTE) dell'ottone e del PBT+GF30, progettando di conseguenza senza dover ricorrere alla lavorazione dell'acciaio. Questo vi consente di risparmiare dalle 4 alle 6 settimane di tempo e dagli 8.000 ai 15.000 dollari per ciclo di stampaggio. In questo modo otterrete uno stampaggio a inserto efficiente ed economico , con rese stabili fin dalla prima prova.

La compensazione del ritiro elimina la contrazione irregolare della resina.

Nelle parti a parete sottile ( 0,8–1,2 mm ) attorno a un inserto rigido si verifica un ritiro non uniforme della resina. Utilizziamo valori di ritiro sviluppati empiricamente in base a combinazioni di materiali per la progettazione della cavità e controlliamo il gioco tra inserti e plastica di ±0,05 mm . Non sarà necessaria alcuna lavorazione secondaria e il risparmio sui costi di stampaggio sarà compreso tra il 18 e il 25% . Tutto questo processo si basa sul DFM (Design for Manufacturing) per la riduzione dei costi di stampaggio, che garantisce che la prima produzione raggiunga un Cpk (Process Capability Index) ≥ 1,67 .

L'ottimizzazione del gate bilancia il flusso attorno agli inserti

Il flusso asimmetrico dovuto alla formazione dell'inserto crea linee di saldatura su superfici cruciali. Grazie a questa simulazione preliminare con Moldflow, siamo in grado di determinare le dimensioni e il posizionamento corretti del punto di iniezione. Ad esempio, abbiamo ridotto il tasso di scarto per un alloggiamento di un sensore automobilistico dal 14% a meno del 2% . Unprocesso di stampaggio con inserto estremamente preciso consente di evitare da 3 a 5 prove di stampaggio, il cui costo si aggira intorno ai 12.000 dollari .

Il sistema di espulsione impedisce lo spostamento dell'inserto sotto pressione.

Le forze comprese tra 800 e 1400 bar possono causare lo spostamento dell'inserto se l'allineamento dei perni di espulsione non è preciso. Ogni perno è posizionato in base alla sua posizione relativa rispetto al baricentro dell'inserto ed esercita una pressione uniforme. Durante lo sviluppo di un alloggiamento per connettori, siamo riusciti a evitare uno spostamento di soli 0,3 mm , prevenendo così un guasto elettrico. Grazie alla presenza di sistemi di feedback nelle tolleranze di stampaggio dell'inserto , si ottengono prodotti stabili con un solo punto di contatto, riducendo i costi del 30% .

Un preventivo personalizzato per lo stampaggio a inserti, con feedback sulla progettazione per la producibilità (DFM) in termini di dilatazione termica, ritiro, posizione del punto di iniezione ed espulsione, vi consente di ottenere una riduzione dei rischi fino all'80% e un avvio della produzione più rapido del 40% . Non si tratta solo di numeri, ma del risultato della nostra esperienza ingegneristica nella simulazione e del ritorno sull'investimento fin dal primo giorno.

Come scegliere un fornitore di servizi di stampaggio Custominsert che ottimizzi la progettazione preliminare degli stampi?

La scelta del miglior fornitore di servizi di stampaggio a iniezione con inserti personalizzati dovrebbe basarsi sulla capacità del fornitore di simulare le interazioni multifisiche nello stampaggio a iniezione, come l'espansione termica, il flusso del fuso e le sollecitazioni. I preventivi che includono la simulazione della posizione del punto di iniezione, della pressione di compattazione e delle forze applicate ai perni di inserimento contribuiscono a ottenere miglioramenti quali: durata degli stampi ≥500.000 cicli, riduzione del tempo di ciclo di oltre il 15% . Ecco come identificare tali fornitori:

Capacità di simulazione multifisica

1. Analisi della posizione del punto di iniezione: aiuta a determinare le linee di saldatura; ad esempio, nel connettore di alimentazione, la tecnologia ha permesso di ridurre il tasso di scarto dall'11% a <1,5% tramiteil flusso dello stampo di stampaggio a inserto .
2. Profilo di pressione di confezionamento: evita la formazione di avvallamenti, riducendo la percentuale di prodotti difettosi dal 4-6% a ≤0,8% .
3. Modellazione della forza del perno di inserimento: condotta tramite analisi agli elementi finiti (FEA) per prevenire qualsiasi spostamento; ad esempio, per il progetto del dispositivo medico, il cliente ha risparmiato 18.000 dollari non dovendo risolvere questo problema.

Centro di ricerca e sviluppo dedicato agli utensili

• Progettazione di precisione dello stampo: riduce il tempo di ciclo da 38 secondi a 31 secondi (il 18% più veloce rispetto alla media del settore); il tempo di ciclo dedicato allo stampaggio degli inserti è stato ridotto di 7 secondi , mantenendo un'ottima qualità del prodotto.
• Verifica del posizionamento degli inserti: verifica le sedi tramite CMM con una tolleranza di ±0,02 mm , evitando così la necessità di rilavorazioni.

Preventivo: Risultati attesi oltre il prezzo

1. Report DFM completo: Stima completa dell'espansione/contrazione termica per zone della cavità per l'analisi DFM dello stampaggio a inserti . Fornito da un produttore di stampaggio a inserti di precisione prima del processo di taglio dell'acciaio.
2. Previsione del tempo di ciclo: 28 secondi anziché i 34 secondi stimati dal cliente, con un conseguente aumento della produzione del 21% .

Metriche di affidabilità a lungo termine

• Garanzia di durata dello stampo: 500.000 stampate; per almeno un cliente sono state superate le 620.000 stampate prima che fosse necessario un intervento di assistenza. Verificato tramite simulazioni delle forze di pressione sui perni necessarie a mantenere la ritenzione degli inserti per l'intera durata di vita dello stampo.
• Riduzione del costo per pezzo: risparmi fino al 12-18% grazie a tempi di ciclo più brevi e una maggiore durata dello stampo.

Scegliere un fornitore esperto nella simulazione multifisica e disporre di un proprio centro di ricerca e sviluppo garantisce oltre 500.000 cicli di stampaggio con tempi di risposta più rapidi del 15% . Il preventivo per gli stampi a inserto, corredato da un'analisi preliminare della posizione del punto di iniezione, della pressione e delle forze sui perni, eviterà costi di rilavorazione nascosti e si tradurrà immediatamente nei costi unitari più bassi. Ottieni cicli di stampaggio più rapidi del 15% e una durata dello stampo di oltre 500.000 cicli. Per verificare la fattibilità di questo risultato per il tuo componente, inviaci i tuoi disegni per ricevere un report sul ciclo di vita basato sulla simulazione e un preventivo di produzione definitivo.

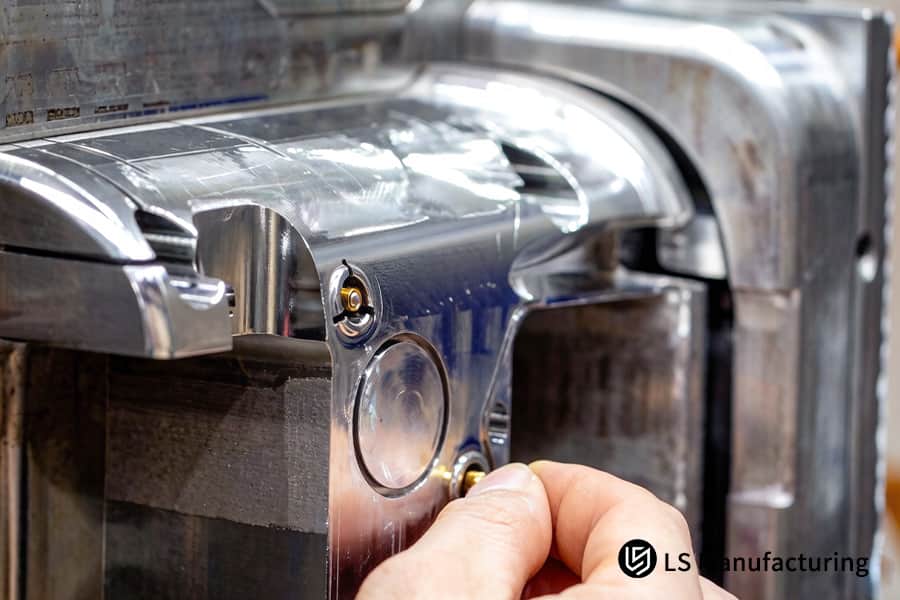

Figura 2: Un operaio regola uno stampo in acciaio inossidabile con inserti in ottone per una produzione di stampaggio a inserti economicamente vantaggiosa.

Quali parametri determinano il giusto equilibrio tra alta qualità e convenienza nello stampaggio a inserto?

Secondo i dati sperimentali ottenuti nel nostro stabilimento, la riduzione dello spessore della parete del pezzo da 2,0 mm a 1,5 mm comporta una diminuzione del 40% del tempo di raffreddamento. Allo stesso tempo, l'iniezione a pressione compresa tra 80 e 120 MPa garantisce la massima adesione tra i materiali metallici e plastici. L'ottimizzazione di questi due parametri consente di risparmiare il 15-18% sul costo di produzione per singolo pezzo. Di seguito è riportato un elenco di sei parametri importanti per uno stampaggio a inserto economicamente vantaggioso :

Si prevede che la finestra di processo di stampaggio a inserto, destinata alla produzione di componenti con spessore di parete di 1,5 mm , pressione di iniezione di 80-120 MPa e tempo di raffreddamento di 8-10 secondi, contribuisca a un risparmio del 15-18% sui costi dei pezzi, mantenendo al contempo una forza di adesione di 12 N/mm o superiore e una resa superiore al 97%. Collaborare con un fornitore di servizi di stampaggio a inserto che abbia familiarità con i valori target dei parametri vi aiuterà a ottenere informazioni utili per il processo decisionale nel confronto tra qualità e costi. Riduzione dei costi di stampaggio: analisi DFM a livello di parametro.

In che modo la riduzione dei costi di attrezzaggio secondo i principi DFM può risolvere i rischi di spostamento degli inserti ad alta pressione di iniezione?

L'adozione di soluzioni DFM (Design for Manufacturing) per la riduzione dei costi di attrezzaggio , come l'utilizzo di perni meccanici e blocchi a slitta pneumatici per garantire un posizionamento rigido degli inserti metallici entro ±0,01 mm , assicura l'assenza di perdite o sprechi aggiuntivi, evitando al contempo allineamenti secondari e garantendo la continuità del programma di produzione, minimizzando così il costo per pezzo. Tra queste soluzioni rientrano le seguenti:

I perni di serraggio meccanico assorbono le forze laterali

Il perno meccanico che circonda l'area dell'alloggiamento dell'inserto esercita una pressione completa lungo tutta la circonferenza. Sottoposto a una pressione di iniezione di 1500 bar , lo spostamento laterale si riduce da 0,08 mm (media del settore secondo SPE 2024) a meno di 0,01 mm . L' analisi dei costi di stampaggio dell'inserto è del 12-15% .

Blocchi di scorrimento pneumatici per il sollevamento verticale del contrappeso

Durante il riempimento con materiale fuso, la forza di sollevamento sull'inserto supera i 2 kN. Un meccanismo di bloccaggio a controllo pneumatico deve innestarsi prima dell'iniezione, impedendo un sollevamento inferiore a 0,005 mm . Al contrario, i tipici meccanismi di ritegno a molla consentono sollevamenti compresi tra 0,03 e 0,05 mm . Questo nuovo sistema di controllo qualità per lo stampaggio di inserti riduce gli scarti dovuti al sollevamento degli inserti del 92% e ha dimostrato di essere efficace per 500.000 iniezioni senza affaticamento.

Validazione DFM integrata prima del taglio dell'acciaio

Questo produttore di stampi a inserto di precisione utilizza l'analisi agli elementi finiti per modellare le geometrie di serraggio e bloccaggio per i nuovi stampi. Questo processo ha previsto una deflessione massima di 0,009 mm a una pressione di 1450 bar per un connettore di una centralina elettronica per autoveicoli, verificata dal primo articolo. Basandosi sui dati di produzione di oltre 200 programmi di stampaggio a inserto , questa modellazione preliminare consente di risparmiare da 3 a 5 iterazioni, per un valore compreso tra 12.000 e 18.000 dollari .

Implementazione a costo zero tramite l'ottimizzazione degli strumenti

I dispositivi di serraggio e i blocchi generalmente aumentano il costo dello stampo tra l'8% e il 12% , ma riducono tutte le operazioni successive, comprese quelle secondarie, e gli sprechi di materiale. Su oltre 500.000 stampaggi in un singolo ciclo, il risparmio complessivo ammonta a 0,07-0,11 dollari per pezzo. Il prezzo indicato riflette questo risparmio sui costi di gestione.

Grazie alla riduzione dei costi di stampaggio DFM tramite l'applicazione di un sistema di bloccaggio meccanico e pneumatico, gli inserti rimangono in posizione con una precisione di ±0,01 mm a 1500 bar, riducendo gli scarti di oltre il 90% e non richiedendo alcun processo di allineamento secondario. Affidarsi a un produttore di stampaggio di precisione con inserti di alta qualità che offre questo livello di valutazione tecnica durante la fase di preventivo personalizzato consente di approvare lo stampo con la massima sicurezza, ottenendo rese al primo tentativo superiori al 98% .

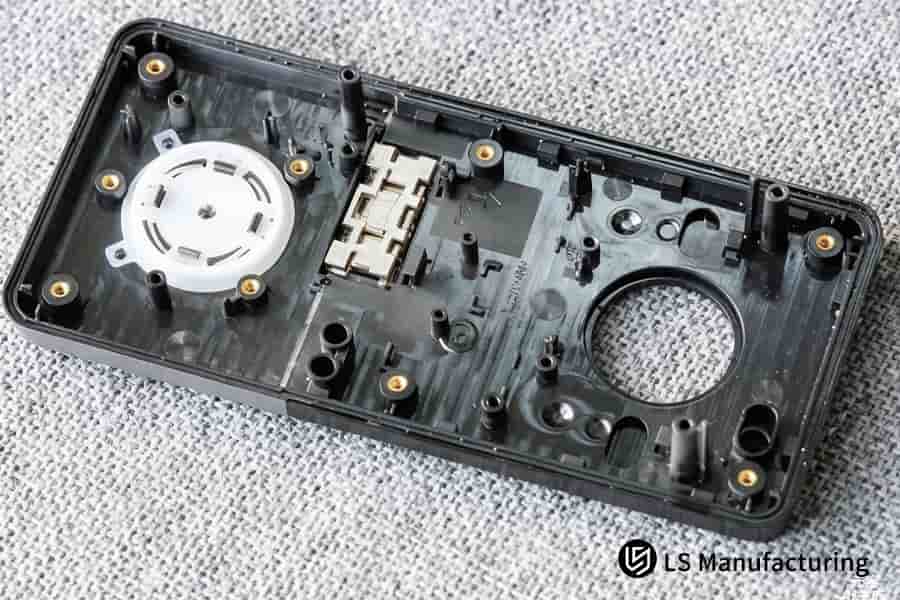

Figura 3: Un involucro per dispositivi in ​​nylon ABS contiene componenti inserti bianchi perfettamente adattati per un preventivo personalizzato di stampaggio a iniezione.

Dove inviare i disegni di progetto per ottenere un preventivo per lo stampo a inserto trasparente entro 24 ore?

I file STEP/IGES con tolleranze critiche attiveranno una doppia revisione che comprenderà una preventivazione intelligente e una valutazione ingegneristica. Entro 24 ore , verrà fornito un preventivo definitivo, unitamente a una raccomandazione per il sistema di canali caldi/freddi e a una valutazione completa della fattibilità produttiva del progetto. Questo tipo di preventivo per stampi a inserto garantirà l'assenza di costi nascosti e contribuirà ad accelerare il processo decisionale. Ecco come si svolge il processo:

Portale standardizzato per l'invio dei disegni

1. Formato file accettato: STEP, IGES o CAD nativo verranno analizzati automaticamente, dando priorità alla revisione alle tolleranze pertinenti (ad esempio, ±0,05 mm per le sedi degli inserti).
2. Riconoscimento automatico delle caratteristiche: rileva lo spessore della parete, il volume dell'inserto e le dimensioni del punto di iniezione.L'invio del disegno dello stampo dell'inserto riduce del 70% gli errori durante il processo di immissione dati dalle richieste di preventivo via e-mail.
3. Motore di doppia revisione: Algoritmo + Ingegnere senior. Stima algoritmica dei costi: confronta i dati geometrici con oltre 2.000 progetti di stampi per fornire una stima dei costi di base con una precisione di ±8% entro 10 minuti .
4. Sovrapposizione di ingegnere senior: Esamina la progettazione del canale di alimentazione, il raffreddamento e i processi di espulsione . Questo processo di doppia revisione dello stampaggio a inserto garantisce che non vi siano problemi con la linea di saldatura vicino alle filettature per 3 prove.

Selezione del sistema di corsa con impatto sui costi

• Analisi comparativa tra sistema a canale caldo e a canale freddo: il ritorno sull'investimento dipende dal volume di produzione annuo. Se la produzione supera le 200.000 unità/anno, il sistema a canale caldo riduce i tempi di ciclo del 18% e il tasso di scarto del 4% . Per produzioni inferiori, il sistema a canale freddo garantisce un costo dello stampo inferiore del 22% .
• Confronto trasparente: entrambi i sistemi hanno prezzi indipendenti, offrendoti la massima trasparenza sull'origine dei costi. La richiesta di preventivo personalizzato per la modanatura a inserto includerà questi elementi di costo, per una comprensione più completa.

Prezzo fisso senza costi aggiuntivi nascosti.

1. Elenco completo delle voci: il costo di ogni singolo materiale, acciaio per stampi, inserti, refrigerante, estrazione, collaudo , ecc., è elencato singolarmente. Non ci saranno costi aggiuntivi dovuti a modifiche di routine.
2. Validità garantita: blocca il prezzo per 30 giorni. Inserisci la richiesta di preventivo per modanature per bloccare il tuo budget fino all'approvazione.

Inviando i disegni dei vostri componenti tramite il nostro portale online, con un processo di doppia verifica, riceverete un preventivo per lo stampaggio a inserto chiaro, conciso e completato in un solo giorno. Vi forniremo suggerimenti per la progettazione del sistema di canali di colata, un'analisi DFM (Design for Manufacturing) e un prezzo garantito senza costi aggiuntivi. Il portale online per i preventivi di stampaggio a inserto vi aiuta a selezionare i fornitori in base al costo totale di proprietà.

Come fanno gli ingegneri professionisti a ottimizzare la progettazione del punto di iniezione per un preventivo online per lo stampaggio a inserto?

Una volta inviato il progetto tramite il nostro portale online per preventivi di stampaggio a iniezione , i nostri ingegneri valuteranno le implicazioni semantiche e di impatto della posizione dei punti di iniezione. Attraverso la nostra analisi della posizione dei punti di iniezione , determineremo se un punto di iniezione singolo sottomarino o un punto di iniezione a due punti con valvola simmetrica sia più adatto al vostro prodotto. Ad esempio, l'utilizzo di punti di iniezione a due punti con valvola simmetrica migliora la resistenza della linea di saldatura del 45% e riduce le tensioni residue del 30% , il tutto senza costi aggiuntivi nel preventivo. Di seguito è riportato un elenco dei punti di iniezione più comunemente utilizzati:

La tua richiesta avvia uno studio di ottimizzazione del punto di iniezione che seleziona il tipo e la posizione migliori per il tuo componente. Il passaggio da un punto di iniezione singolo a uno simmetrico a due punti aumenta la resistenza della linea di saldatura del 45% e riduce le tensioni residue del 30% , migliorando direttamente l'affidabilità del componente. Scegliere un servizio di stampaggio a inserti personalizzato che fornisca queste analisi nel preventivo ti permette di approvare gli stampi con sicurezza. La risposta relativa allo stampaggio a inserti diventa un documento di ingegneria a valore aggiunto, non solo un prezzo.

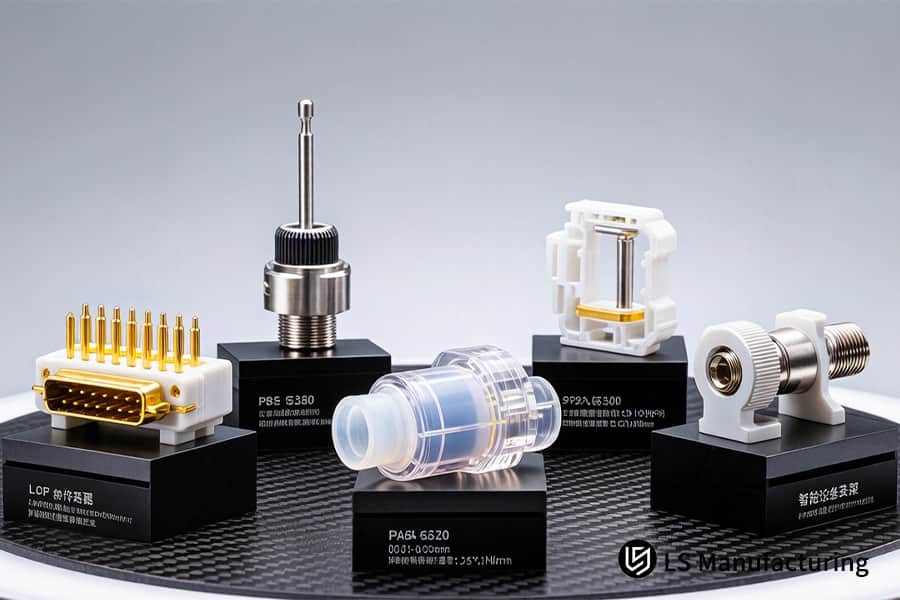

Figura 4: Connettori elettronici finiti in plastica PBT esposti presso un produttore di stampaggio a inserto di precisione.

Caso di studio: come LS Manufacturing ha risparmiato il 35% sugli investimenti in attrezzature per un connettore con inserto in ottone di primo livello per il settore automobilistico.

Un fornitore di primo livello del settore automobilistico si trovava ad affrontare la necessità di revisioni degli stampi per il connettore in ottone ad alta tensione del suo sistema di propulsione ibrido, poiché la tolleranza di coassialità si discostava di ±0,08 mm con una pressione di iniezione di 120 MPa , con conseguente tasso di guasto del 22% nei test di tenuta all'aria, che poteva portare all'arresto della linea di produzione e alle relative penali. Utilizzando il DFM (Design for Manufacturing) per l'ottimizzazione dei costi di stampaggio , la soluzione è stata trovata in tre prove:

Sfida del cliente

Il progetto iniziale dello stampo non era in grado di trattenere quattro perni in ottone sotto le elevate pressioni di riempimento, con conseguente dislocazione coassiale di ±0,08 mm e una perdita d'aria del 22% . Dopo cinque modifiche che non sono riuscite a risolvere il problema, il fornitore ha subito penali giornaliere per l'arresto della linea di produzione pari a oltre 15.000 dollari al giorno , oltre al rinvio della data di collaudo finale (PPAP). Il problema di fondo riguardava un impatto incontrollato del flusso di fusione sulle punte dei perni, un'applicazione che richiedeva soluzioni per la riduzione dei costi di stampaggio a inserto anziché semplici rattoppi.

Soluzione di produzione LS

Una simulazione multifisica completa con Moldflow ha dimostrato che la distanza tra il punto di iniezione e l'inserto causava picchi di pressione di 135 MPa alla base dei perni. Spostando la posizione del punto di iniezione, questa forza d'impatto si è ridotta del 35% . A questo punto, è stato integrato uno speciale meccanismo idraulico di estrazione del nucleo, che fissa i perni in ottone in posizione 0,1 s prima dell'iniezione del fuso e li ritrae dopo il riempimento. Questo approccio di precisione nello stampaggio a inserti, combinato con rigorosi protocolli di garanzia della qualità , ha mantenuto le punte dei perni saldamente in posizione durante l'intero ciclo di iniezione a 120 MPa .

Risultati e valore

Dopo tre cicli (T1-T3), la coassialità ha raggiunto ±0,005 mm (rispetto all'originale ±0,08 mm), rappresentando un miglioramento di 16 volte. La perdita d'aria per la produzione in serie è stata eliminata ( 0% ), con conseguente azzeramento degli scarti e delle rilavorazioni. Il cliente ha recuperato il 35% del precedente investimento nella modifica degli stampi e ha ridotto di 14 giorni il periodo di consegna. L'esecuzione con successo delciclo di produzione di stampaggio a inserto, che ha coinvolto oltre 10.000 pezzi, ha dimostrato un tasso di difetti pari a zero e sostenibile.

Questo esempio dimostra che la progettazione per la producibilità (DFM) per l'ottimizzazione dei costi di stampaggio con riposizionamento del punto di iniezione tramite Moldflow e soluzione con perno a bloccaggio idraulico per eliminare i problemi di spostamento dell'inserto funziona. Un produttore di stampaggio di precisione con inserti di alto livello, dotato di queste competenze ingegneristiche, offre un risparmio del 35% sui costi di stampaggio, tempi di consegna più rapidi di 14 giorni e una produzione a zero difetti. Le prestazioni del servizio di stampaggio con inserti definiscono gli standard per una produzione affidabile di connettori.

Smettete di rischiare perdite giornaliere per 15.000 dollari a causa di fermi linea. Convalidate una soluzione per eliminare completamente le perdite e recuperare il 35% del vostro investimento in attrezzature. Inviate oggi stesso il progetto del vostro connettore per un preventivo garantito.

Quali parametri distinguono un produttore di stampi di precisione d'élite dalle officine di stampaggio standard?

Mentre le aziende di stampaggio standard si concentrano esclusivamente sulla produzione di componenti, un produttore di stampi a inserto di precisione d'élite garantisce lavorazioni con tolleranze micrometriche, controllo statistico del processo e maggiore durata dello stampo. Questi fattori avranno un impatto diretto sui vostri componenti. I seguenti parametri di riferimento dimostreranno in che modo un produttore d'élite si differenzia dagli altri:

La precisione della lavorazione definisce l'accuratezza dell'alloggiamento dell'inserto.

Le macchine CNC a 5 assi e l'elettroerosione garantiscono tolleranze di cavità di ±0,002 mm . Per le sedi degli inserti, ciò si traduce in un alloggiamento dell'inserto metallico senza alcun gioco, che in un'officina tradizionale avrebbe richiesto un gioco minimo di 0,03-0,05 mm (Fonte: indagine SME 2024 sulla lavorazione di precisione ). Ogni progetto di stampaggio a inserti può quindi beneficiare di questo livello di precisione, garantendo che i pezzi mantengano tolleranze ristrette fin dall'inizio.

Il controllo di processo garantisce una qualità ripetibile.

L'ispezione ottica CCD in linea al 100% e il rispetto degli standard di qualità IATF 16949 garantiscono un Cpk ≥1,33 su tutte le dimensioni critiche. Le officine tradizionali spesso utilizzano l'ispezione a campione (AQL 1.0) e non dispongono di monitoraggio in tempo reale. La necessità di soddisfare i requisiti specifici di stampaggio a inserto per la prevenzione dei difetti garantisce una resa superiore al 99% ed elimina completamente il costoso processo di selezione.

La durata degli utensili riduce il costo per pezzo.

Gli stampi realizzati in acciaio temprato HRC 52+ con canali di raffreddamento adeguati durano oltre 500.000 cicli di stampaggio prima di richiedere manutenzione. La media del settore per le officine tradizionali si attesta in genere tra i 250.000 e i 350.000 cicli di stampaggio (secondo il rapporto PMA 2025 sugli stampi). La tecnologia di stampaggio a inserti con raffreddamento ad aria aumenta la durata degli stampi, con un conseguente risparmio di 0,03-0,05 dollari per pezzo in termini di costi di stampaggio.

L'integrazione DFM previene modifiche in fase avanzata.

Questo produttore di alto livello utilizza il DFM (Design for Manufacturing) per ottimizzare i costi degli utensili già in fase di preventivazione, anziché durante il taglio dell'acciaio. Recentemente, ad esempio, questo ha permesso di individuare un problema di posizionamento del punto di iniezione che avrebbe causato uno spostamento dell'inserto di 0,04 mm , problema che è stato corretto prima della costruzione dell'utensile, con un risparmio di 14.000 dollari in possibili rilavorazioni.

La trasparenza nelle quotazioni favorisce decisioni informate.

Richiedendo un preventivo online per lo stampaggio a inserto , otterrete un quadro completo dei costi, inclusi i risultati DFM (Design for Manufacturing) e i tempi di ciclo. Avendo accesso al costo totale effettivo di proprietà, e non solo al costo dello stampo, potrete essere certi che la vostra scelta sarà pienamente giustificata.

Scegliere un produttore di stampi a inserto di precisione che offra una tolleranza di lavorazione di ±0,002 mm , un Cpk maggiore o uguale a 1,33 e una durata degli utensili di oltre 500.000 cicli di stampaggio significa che i vostri pezzi saranno sempre conformi alle specifiche. L'utilizzo del DFM (Design for Manufacturing) per l'ottimizzazione dei costi degli utensili in fase di preventivazione evita spiacevoli sorprese in seguito. Grazie a dati chiari disponibili tramite un sistema di preventivazione online per lo stampaggio a inserto , è possibile prendere decisioni di approvvigionamento intelligenti.

FAQ

1. Quali sono i tempi di consegna tipici per un preventivo iniziale di stampaggio a inserto personalizzato da parte di LS Manufacturing?

Vi assicuriamo che, entro 24 ore dalla ricezione del vostro modello solido 3D (preferibilmente STEP), insieme alle specifiche complete dei materiali, vi forniremo un pacchetto di preventivo completo , comprensivo di commenti dettagliati sulla DFM (Design for Manufacturability) e di un'analisi iniziale del processo. Questa rapidità di risposta contribuirà ad accelerare i tempi del vostro progetto, dalla fase di richiesta informazioni alla pianificazione.

2. In che modo il vostro servizio di stampaggio a inserti personalizzato controlla le tolleranze per l'allineamento degli inserti metallici?

Il posizionamento dell'inserto metallico viene controllato mediante perni di centraggio in acciaio temprato ad alta precisione all'interno dello stampo, nonché tramite sistemi di ispezione ottica automatizzati CCD. Entrambe le tecniche garantiscono che il posizionamento dell'inserto metallico rimanga entro tolleranze ristrette di ±0,005 mm in ogni ciclo di iniezione.

3. Le riduzioni dei costi degli stampi ottenute grazie al DFM (Design for Manufacturing) possono contribuire a ridurre i costi di produzione degli stampi a inserto per piccole serie?

Assolutamente. Per le produzioni a basso volume, il nostro DFMO si concentra su approcci di attrezzaggio efficienti ed efficaci. Si raccomanda vivamente l'utilizzo di basi per stampi universali multicavità con metalli lavorabili rapidamente come alluminio e acciaio P20 pre-temprato per gli inserti del nucleo e della cavità, il che consente di ridurre i costi di attrezzaggio per prototipi e produzione di ponti fino al 30-40% .

4. Quali resine specializzate consigliate per applicazioni di stampaggio a inserto economicamente vantaggiose?

Valutiamo le vostre specifiche in termini di durabilità, resistenza al calore, agli agenti chimici, ecc., e determiniamo il materiale più adatto per una determinata applicazione in base al suo rapporto costo-efficacia. Per esigenze rigorose, optiamo spesso per PA66+30%GF, PBT o PPS . Per settori più esigenti come quello medicale e aerospaziale, personalizziamo il design del canale di alimentazione e del sistema di colata per lavorare efficacemente PEEK e resine simili.

5. Controllate la mia richiesta per verificare la presenza di segni di stampaggio e linee di saldatura prima di fornire un preventivo per lo stampo a inserto?

Certamente. Tutti i preventivi includono analisi dettagliate e complementari sulla potenziale formazione di linee di saldatura o residui di colata (cicatrici). Questo ci permette di suggerire modifiche alla progettazione o ai processi al fine di evitare problemi estetici e debolezze strutturali ancor prima della produzione degli stampi.

6. Perché dovrei scegliere LS Manufacturing come mio principale fornitore di stampi di precisione a inserto?

Offriamo sia la certificazione di qualità che una completa integrazione in termini di servizio. Presso LS Manufacturing, gestiamo uno stabilimento di produzione certificato IATF 16949, dotato di macchine CNC a 5 assi ad alta precisione per la fabbricazione di stampi . I nostri processi garantiscono un livello Cpk costante pari o superiore a 1,33 e offriamo un ciclo operativo completo a circuito chiuso, che copre la ricerca e sviluppo e la progettazione fino alla produzione di grandi volumi.

7. La mia proprietà intellettuale e il mio design sono protetti quando richiedo un preventivo online per una modanatura a inserto?

Certamente, la vostra proprietà intellettuale è ben protetta. Noi di LS Manufacturing seguiamo i più elevati standard di protezione della proprietà intellettuale; saremo lieti di firmare un accordo di non divulgazione (NDA) reciprocamente vincolante prima che ci inviate i vostri disegni e altri dati che non desiderate rendere pubblici; in questo modo, la vostra proprietà intellettuale sarà pienamente protetta.

8. Qual è la quantità minima d'ordine (MOQ) per i componenti stampati a iniezione di alta precisione?

Offriamo la massima flessibilità per soddisfare le vostre esigenze nelle diverse fasi del ciclo di sviluppo del prodotto. I nostri impianti di produzione possono essere utilizzati per la realizzazione di lotti a partire da 100 unità all'anno, fino alla produzione di massa automatizzata con oltre 1.000.000 di unità all'anno .

Riepilogo

La tecnologia di stampaggio a inserti di precisione combina scienza dei materiali, ingegneria di precisione e gestione dei costi in un approccio sistematico. Preventivi di alta precisione ed economicamente vantaggiosi dipendono da un accurato studio DFM (Design for Manufacturing), dal controllo micrometrico dei parametri (±0,005 mm, pressione di iniezione di 80-120 MPa) e da solide pratiche di gestione della qualità. Collaborare con un partner industriale in grado di offrire servizi di ingegneria fin dalle fasi iniziali della progettazione consente di bloccare i costi durante la fase di progettazione e di risparmiare denaro evitando modifiche agli stampi.
