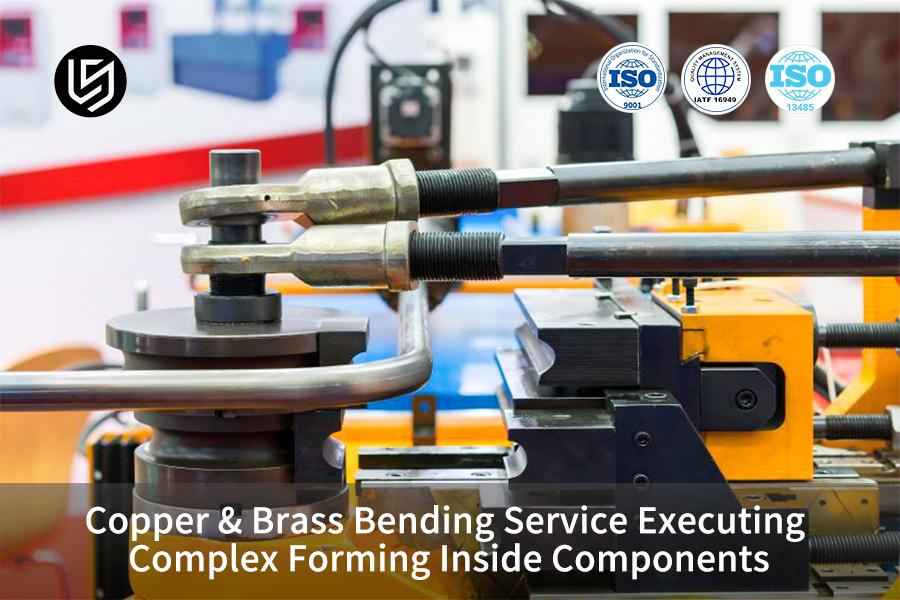

خدمة ثني النحاس والنحاس الأصفر. تنفيذ التشكيل المعقد للمكونات الداخلية

توفر خدمة ثني المعادن تقنية دقيقة للغاية لتشكيل البلاستيك للمعادن غير الحديدية مثل النحاس والنحاس الأصفر. تم حل ثلاثة تحديات رئيسية عند ثني الأنابيب ذات الجدران الرقيقة في أنصاف أقطار صغيرة، أي التجاعيد وتقليل سمك الجدار والتسامح المفرط للزنبرك في النحاس. يمكن تحقيق تفاوتات تصل إلى 0.05 مم بشكل موثوق.

في الداخل، حيث توجد قضبان التوصيل النحاسية لمركبات الطاقة الجديدة، وأنابيب التبادل الحراري الطبي، ومحاور موصلة للروبوتات الصناعية، كان التشكيل المعقد للنحاس الأحمر عالي النقاء والنحاس عالي الصلابة محدودًا بسبب الاعتماد على الخبرة في العمليات التقليدية. يمكن أن تصبح مشكلات مثل التجاعيد الداخلية، والترقق الخارجي، والتسامح المفرط للزنبرك الخلفي عند أنصاف أقطار الانحناء الصغيرة عوامل خطر على السلامة، مثل تداخل التجميع، والسخونة الزائدة، والتصفيح. تهدف هذه المقالة إلى إجراء تحليل شامل لآليات العملية الرئيسية للثني المعقد للنحاس والنحاس الأصفر وتقديم حل تشكيل موجه نحو الاستخدام دون الإضرار بالمنتج.

نظرة عامة على معلمات العملية الأساسية لخدمة ثني النحاس والنحاس

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 100%؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> <تر> نوع العملية المواد القابلة للتطبيق الحد الأدنى لنصف قطر الانحناء المركزي (CLR) الحد الأقصى لمعدل تقليل سمك الجدار تسامح الأبعاد سيناريوهات التطبيق النموذجية <تر> الثني الدوار للمغزل الكروي المتعدد باستخدام الحاسب الآلي C11000 النحاس الأحمر (حالة O) 1.0D ≥12% ±0.05 مم القسطرة الطبية، خطوط أنابيب التبادل الحراري <تر> الانحناء المؤازر ثلاثي النقاط T2 قضيب نحاس أحمر 1.5t ≥4% تقليل مساحة المقطع العرضي ±0.08 مم شريط توصيل نحاسي عالي الجهد EV، شريط توصيل موصل <تر> التشكيل المستمر للقالب التقدمي C36000 نحاس رصاص 2.0D ≥10% ±0.05 مم تجهيزات التدفئة والتهوية وتكييف الهواء، وموصلات هوائية <تر> تشكيل مركب التلدين بالتردد المتوسط C26800 نحاس 1.5D ≥8% ±0.03 مم الأجزاء الهيكلية المعقدة متعددة المستويات

الوجبات الرئيسية

• التحكم في الحد من سمك الجدار: من خلال استخدام تدخل شياق الضغط الديناميكي للسوائل متعدد الأقسام، يمكن التحكم بشكل صارم في معدل التخفيف الخارجي لأنابيب النحاس الأحمر الرقيقة الجدران إلى ≥12%. ضمن هذا النطاق، تأكد من سلامة الكهرباء والسوائل.
• التحكم الخالي من العيوب: باستخدام خوارزمية تعويض الإجهاد المسبق والقالب التدريجي المرن للغاية، يتم التخلص من الارتداد النحاسي تمامًا، مما يؤدي إلى استقرار تفاوتات الانحناء داخل ±0.05 ملم.
• التقييم الفني الفعال: يوفر مصفوفة كاملة من المعلمات الفنية التي تغطي حالة المواد وCLR، مما يساعد المشترين العالميين للتكنولوجيا المتطورة وفرق سلسلة التوريد على التخفيف من مخاطر الشراء والجودة.

لماذا تثق في خدمة ثني المعادن التي تقدمها شركة LS Manufacturing للتشكيل المعقد؟

لدينا القدرة على محاكاة الفيزياء المتعددة ونظام التحكم الدقيق الشامل، مما يجعل من الممكن توفير تسليم فعال لأجزاء ثني المعادن غير الحديدية المعقدة مع تقليل تكاليف التجربة والخطأ ومخاطر الجودة بشكل كبير.

بعد ثلاثة أشهر من الاختبار وتأكيد الإنتاج في مشروع الأنابيب النحاسية لأجهزة التنفس الصناعي الطبية في أمريكا الشمالية، وجدنا معدل إنتاج منخفض جدًا يقل عن 15% في مصانع المعالجة التقليدية بسبب غياب التحكم المسبق في تشوه حبيبات المواد وتعويض العملية في الوقت الفعلي. يركز العديد من المصنعين على الأبعاد النهائية فقط، وبالتالي يتجاهلون أهمية فحص المواد الواردة والتحكم في الحلقة المغلقة لمعلمات العملية.

<اقتباس>

ينص معيار IATF 16949:2016 على أنه "يجب على المؤسسات تنفيذ تخطيط الجودة المتقدم للعمليات الخاصة، وتأكيد قدرة العملية، ومراقبة العملية بشكل مستمر."

نحن نتبع هذا المعيار عن كثب ونتحكم في كل خطوة متعلقة بالجودة خلال سلسلة العملية بأكملها بدءًا من فحص حجم الحبوب الواردة، وانتهاءً بالشحن، وما بين محاكاة العناصر المحدودة قبل التشكيل، ومراقبة عزم الدوران المؤازر في الوقت الفعلي أثناء المعالجة، والفحص النهائي للإحداثيات ثلاثية المحاور. تتميز مجموعة المعدات لدينا بأكثر من 20 آلة ثني الأنابيب CNC متعددة المحاور ذات الحلقة المغلقة، مما يتيح إنتاج أنابيب بأقطار تتراوح من 3 مم إلى 110 مم.

إذا كنت تواجه تحديات معقدة في عملية تشكيل المعادن غير الحديدية، يمكنك إرسال رسوماتك ثلاثية الأبعاد ومتطلبات التسامح. سيزودك فريقنا الهندسي بتحليل مجاني لجدوى سوق دبي المالي لمساعدتك في تحديد مخاطر المعالجة مسبقًا وتحسين حل تشكيل ثني المعادن الدقيق لديك.

لماذا يتم ربط الأنابيب النحاسية ذات الجدران الرقيقة أثناء عمليات ثني الشياق CNC السريعة？

في خدمة ثني النحاس، يحدث تجعد وانهيار الأنابيب النحاسية بسبب إجهاد الضغط العرضي الذي يتجاوز حد عدم الاستقرار المحلي. شياق ربط متعدد الكرات مصنوع من سبائك فولاذية عالية الصلابة وخالية من الكروم، بالإضافة إلى قالب مساعد مقاوم للتجاعيد، مما يوفر دعمًا عاديًا عند النقطة العرضية. ويساعد ذلك في الحفاظ على انخفاض معدل سمك الجدار الخارجي في حدود 12% وبالتالي يمنع عدم الاستقرار.

الآلية الميكانيكية الدقيقة لعدم الاستقرار والتجاعيد

عند ثني الأنابيب ذات أنصاف أقطار صغيرة جدًا، سيتم دفع أنبوب ثني النحاس C11000e إلى أقصى الحدود. عند CLR أقل من أو يساوي 1.2D، وونسبة سمك الجدار إلى القطر الخارجي (t/D) أقل من 5%، فإن المادة الموجودة داخل الانحناء ستكون تحت ضغط ضغط عرضي عالي جدًا. سوف يصبح خلع الحبوب غير منتظم حيث يتجاوز إجهاد الضغط حد عدم الاستقرار المحلي للمادة. التجاعيد تحدث نتيجة لذلك. يعد هذا أيضًا واحدًا من أكثر الظروف الهشة لتركيبات الأنابيب ذات الجدران الرقيقة في مشاريع الثني غير الحديدية المخصصة.

مخطط التحكم في معلمات العملية الأساسية

يجب ضبط ثلاثة معلمات رئيسية بدقة شديدة للقضاء تمامًا على عدم الاستقرار والتجاعيد:

1. زاوية تركيب القالب المساعد المضاد للتجاعيد: يجب أن تكون بدقة في حدود 0.5 درجة -1.5 درجة. لن تؤدي الزاوية الصغيرة جدًا إلى خدش جدار الأنبوب فحسب، بل ستؤدي أيضًا الزاوية الكبيرة جدًا إلى فقدان الدعم الفعال.
2. إعداد المهلة الزمنية للشياق: مقيد في حدود 1.5 مم إلى 3.0 مم، ويحتاج إلى مطابقة فردية عالية الدقة بناءً على قطر الأنبوب وسمك الجدار.
3. تكوين الوصلة الكروية للشياق: بالنسبة للأنابيب بقطر 10 مم، يكون الهيكل المكون من 5 كرات مناسبًا، بينما بالنسبة للأنابيب ذات القطر <10 مم، يكون الهيكل المكون من 3 كرات أفضل، للحصول على دعم موحد.

من خلال تكوين ثني الأنابيب بمساعدة الشياق الذي تم تصميمه بشكل مثالي، يمكن تعزيز استقرار التشكيل بشكل كبير. يعد اختيار أنواع الشياق المختلفة الشيء الرئيسي الذي يؤثر على الدقة النهائية وجودة الجدار الداخلي لتشكيل ثني المعادن بدقة.

يوضح هذا الجدول المواضع المناسبة لها:

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 100%؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> <تر> نوع الشياق نطاق قطر الأنبوب القابل للتطبيق الحد الأدنى من CLR الذي يمكن تحقيقه خشونة الجدار الداخلي مستوى التكلفة الإجمالي <تر> شياق ربط متعدد الكرات φ6mm-φ110mm 1.0D Ra 0.8 متوسط-عالٍ <تر> شياق على شكل ملعقة φ20mm-φ80mm 1.5D Ra 1.6 متوسط <تر> شياق الفلين φ10mm-φ30mm 2.0D Ra 3.2 منخفض <تر> الشياق الهيدروديناميكي φ8mm-φ50mm 0.9D Ra 0.4 عالية

الشكل 1: أنابيب نحاسية مثنية بدقة باستخدام الحاسب الآلي مع انحناءات ناعمة بزاوية 90 درجة.

كيفية الحساب والتعويض عن الاختلافات الشديدة في Springback في المكونات النحاسية نصف الصلبة？

في خدمة ثني النحاس، يجب معالجة مشكلة النابض الخلفي المرن للنحاس، والذي يمكن أن يكون حتى 3°-7°، من خلال التعويض استنادًا إلى قوة الخضوع في الوقت الفعلي. يتم اختيار عملية الثني باستخدام طريقة التحكم في التوتر المتكاملة. من خلال تطبيق إجهاد الشد المحوري في الانحناء، يتم مساواة طبقات الإجهاد الداخلية والخارجية. وبذلك ينخفض الظهير الربيعي إلى مستوى لا يذكر أي 0.5 درجة.

الطبيعة المادية لسبرينجباك

في نظام تكنولوجيا الثني التعويضي الزنبركي، تتميز سبائك النحاس مثل C36000 وC26800 بمعامل مرونة عالي ونسبة قوة الخضوع. عندما يتم ثني قطعة معدنية، فإنها تتشوه من الناحية اللدنة والمرونة في نفس الوقت. بعد إزالة الحمل، يعود الجزء الذي تشوه بشكل مرن، وبالتالي تكون زاوية الانحناء الفعالة أقل من الزاوية المبرمجة. إنها مشكلة فنية قياسية تبحث فيها عمليات ثني التشكيل المعقدة عن حلول.

مخطط عملية التعويض الكمي

لقد حصلنا على صيغة تعويض الانحناء الزائد من محاكاة العناصر المحدودة الديناميكية بحيث يتم التحكم في الارتداد الخلفي بدقة شديدة. تتضمن معلمات العملية الرئيسية عناصر مثل:

• عامل زاوية الانحناء الزائد: على سبيل المثال، عندما يكون نصف قطر الانحناء 2.0D، يتم تعيين زاوية الانحناء الزائد الأولية على أنها 1.04-1.08 مرة زاوية الهدف الفعلية.
• معالجة تصلب نصف قطر القالب: تتم تقوية منطقة نصف قطر القالب حتى تصل إلى صلابة HRC 62.
• الإمساك بالضغط المتأخر المجزأ: استمر في الضغط لمدة 0.8-1.2 ثانية بعد الانحناء إلى الموضع المطلوب.

يمكن لنظام المعلمات هذا المعتمد على ثني السحب المتحكم فيه بالشد أن يغطي بشكل ثابت متطلبات التحكم في الزنبرك لمختلف أجزاء ثني الصفائح المعدنية المعقدة. للحصول على جدول كامل لمعلمات تعويض الزنبرك النحاسي ودليل المحاكاة، اتصل بنا لتلقي مستند تقني مخصص لمساعدتك في إتقان منطق التحكم الأساسي في ثني التشكيل المعقد بسرعة.

ما هو منطق التشكيل الأمثل عندما تتطلب قضبان التوصيل غير الحديدية تشكيلًا دقيقًا لثني المعادن？

في حالات ثني المكونات الموصلة، يستدعي ثني قضبان التوصيل النحاسية ذات الجهد العالي الحفاظ على منطقة المقطع العرضي الموصلة بينما لا يُسمح في الوقت نفسه بالتصفيح عند نصف قطر نصف قطر الانحناء. الحل الأفضل هو آلة ثني مؤازرة CNC ثلاثية النقاط، والتي يتم دمجها مع قالب سفلي صلب مضاد للمسافة البادئة من مادة البولي يوريثين من أجل تشكيل غير مدمر، بحيث يمكن الحفاظ على التسامح الأبعاد لمنطقة انتقال قوس الانحناء في حدود 0.08 مم باستمرار.

آلية فشل فقدان مساحة المقطع العرضي الموصلة

أثناء الثني الدقيق لقضبان التوصيل، إذا لم يتم تصميم قالب الثني بشكل صحيح، فستتعرض المادة الموجودة في منطقة الثني للانكماش الجانبي، وبالتالي سيتم تقليل مساحة المقطع العرضي المحلي. سيؤدي هذا التخفيض إلى زيادة مباشرة في مقاومة التلامس، ولهذا السبب سيتم إنشاء بقع محمومة تحت حمل التيار العالي، ولزيادة ذلك، قد تكون هناك مخاطر أمنيةrds. هذه المشكلة هي سبب مباشر لانخفاض معدل نجاح الأداء الكهربائي لتشكيل ثني المعادن الدقيق.

نقاط التحكم الرئيسية للثني غير المدمر

إذا كنت تريد الحفاظ على الاحتفاظ بنسبة 100% من الموصلية، فيجب اتباع نقاط التحكم المذكورة أدناه بدقة:

1. حساب دقيق لمعامل تطوير الانحناء: قم بتغيير العامل K لكل صلابة المادة ونصف القطر (زاوية R)، للتحكم في خطأ الحساب في حدود ±0.02.
2. معالجة طلاء الأسطح الملامسة للقالب: يجب تطبيق طلاء تفلون على مستوى الميكرون على سطح التلامس المنحني بحيث يتم تقليل مقاومة الاحتكاك وكذلك يمكن منع خدوش السطح.
3. التحكم في سرعة التشكيل: اعتمد سرعة تشكيل منخفضة تبلغ 15-25 مم/ثانية بحيث يتم تقليل احتمالية خلع حدود الحبوب وتصفيحها الناتج عن تصلب العمل.

نقاط التحكم هذه لتحقيق التشكيل الخالي من الشقوق هي بالضبط مواصفات تنفيذ الأجزاء الموصلة في نظام خدمة ثني المعادن في شركتنا.

لماذا يؤدي ثني السحب الدوار وثني الكبش إلى توفير جودة مختلفة تمامًا للجدار الداخلي للمبادلات الحرارية？

في خدمة ربط النحاس، يكمن الاختلاف الأساسي بين الانحناء الدوار وثني رفع الضغط في معالجة خطوط الأنابيب في الآليات الديناميكية المختلفة للتحكم في قوة القص عند نقطة مماس الانحناء. يمكن للثني الدوار التحكم في معدل تشوه الأنبوب إلى 5% ببساطة عن طريق تركيب الأنبوب من خلال كل من قالب دوار وقالب تثبيت في نفس الوقت الذي يقوم فيه أحدهما بقفل الأنبوب والآخر بقفله بإحكام. ومرة أخرى، يؤدي ثني الضغط دون قيود جانبية إلى انهيار موضعي للأنابيب النحاسية الناعمة جدًا، حيث في معظم الحالات، يتم تطبيق الضغط محليًا على مناطق صغيرة جدًا من سطح الأنبوب.

الفرق في المبادئ الميكانيكية للطريقتين

في تطبيقات ثني أنابيب المبادل الحراري، تحتوي عملية الثني الدوار على أربعة قيود: قالب دوار، وقالب تثبيت، وقالب ضغط، وشياق. مع هذا الترتيب، يتم دفع الأسطح الداخلية والخارجية للثني بقوة موحدة نسبيًا، ويتم دعم جدار الأنبوب بشكل مستمر طوال عملية الثني. ثني الضغط وهو الأكثر تقليدية من بين هذه الطرق يتم فقط الضغط بشكل قطري، وبالتالي لا يوفر أي نوع من الدعم الجانبي أو الداخلي للجدار. وهذا في الواقع هو السبب الأكبر للاختلاف في الأداء بين طرق خدمة ثني المعادن في مجال أنابيب التبادل الحراري.

<اقتباس>

يتطلب كود ASME B31.9 أن "لا تتجاوز بيضاوية القسم المنحني لأنبوب الضغط 5% من القطر الخارجي الاسمي، ويجب أن يكون السطح الداخلي خاليًا من أي آثار مرتفعة أو المناطق المتجعدة التي من شأنها أن تعيق تدفق السوائل."

إن عملية الثني الدوار لدينا متوافقة تمامًا مع هذه القاعدة.

مقارنة أداء عمليات الثني السائدة

بالنسبة لسيناريوهات ثني أنابيب الضغط العالي، يتم عرض مقارنة الأداء الأساسية لثلاث عمليات ثني شائعة في الجدول أدناه:

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 100%؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> <تر> نوع العملية معدل تشويه شكل الأنبوب الحد الأقصى لزاوية التشكيل بخطوة واحدة خشونة الجدار الداخلي الحد الأدنى من CLR الذي يمكن تحقيقه معدل النجاح في اختبار التسرب عالي الضغط <تر> الثني الدوار ≥5% 180 درجة Ra 0.8 1.0D ≥99.5% <تر> الانحناء العلوي للضغط ≥12% 90 درجة Ra 3.2 2.5D ≥65% <تر> الانحناء باللف ≥8% 120 درجة Ra 1.6 1.8D ≥82%

إذا كنت ترغب في معرفة المزيد حول حالات معالجة أنابيب المبادلات الحرارية، يُرجى الاتصال بنا للحصول على مجموعة كاملة من دراسات حالة المشروع والإشارة إلى حلول العمليات وأداء التكلفة للمشاريع المماثلة.

الشكل 2: أنبوب من الفولاذ المقاوم للصدأ مثبت في آلة ثني وسحب دوارة.

كيفية تصميم أدوات ثني التشكيل المعقدة متعددة المستويات لإيقاف التشققات الدقيقة في درجات النحاس المحتوي على الرصاص？

في أعمال الثني غير الحديدية المخصصة، يعتبر النحاس المحتوي على الرصاص هو المادة الأقل مرونة في تعمل جميع المعادن على البارد، لذا فهي معرضة بشدة للتشقق أثناء الانحناء متعدد المستويات. يجب عليك استخدام قلب القالب المجهز بهيكل منزلق متسلسل متعدد المحاور، إما مقترنًا بتشكيل متأخر منخفض السرعة (45 مم/ثانية)، أو تحتاج إلى تنفيذ عملية التلدين بالحث بتردد متوسط 450 درجة مئوية -520 درجة مئوية قبل التشكيل.

أسباب تشقق النحاس المحتوي على الرصاص على المستوى الجزئي

في الثني المتسلسل متعدد المستويات، يوجد الرصاص في النحاس المحتوي على الرصاص مثل C36000 كجزيئات حرة عند حدود الحبوب. تحت ضغط الانحناء متعدد الاتجاهات، تعمل جزيئات الرصاص هذه كنقاط شديدة الضغط، وبعبارة أخرى، تعمل كنقاط بدء الشقوق. في الانحناء متعدد المستويات، تتراكم ضغوط اتجاهية مختلفة، مما يزيد من احتمالية تكوين الشقوق الصغيرة. يتزايد خطر حدوث مثل هذا الفشل إلى حد كبير من خلال عمليات الثني والتشكيل المعقدة متعددة المحطات.

الحل التعاوني للعفن والمعالجة

من خلال تحسين هيكل القالب وتعديل معلمات العملية، يمكن حل مشكلة التشقق متعدد المستويات والانحناء في النحاس المحتوي على الرصاص. الخطوات الرئيسية هي:

• تصميم هيكل القالب: يتم استخدام قلب قالب البلوك المنزلق المتسلسل متعدد المحاور لتحويل الانحناء متعدد المستويات إلى نموذج خطوة بخطوة بمحطة واحدةng.
• التحكم في سرعة التشكيل: يتم الحفاظ على سرعة التشكيل عند 45 مم/ثانية.
• التليين المحلي المسبق: إجراء التلدين بالحث متوسط التردد على منطقة الثني، مع نطاق التحكم في درجة الحرارة من 450 درجة مئوية إلى 520 درجة مئوية و دقة التحكم في درجة الحرارة ± 5 درجة مئوية.

من خلال تحقيق ثني النحاس الخالي من الشقوق بشكل مشترك، يعمل هذا الحل على تحسين إنتاجية التشكيل لأول مرة لأجزاء ثني الصفائح المعدنية المعقدة بشكل كبير. من خلال خبرتنا العملية، لدينا حل بديل خاص: عندما تحدث شقوق صغيرة مستعرضة عند نصف القطر (R) من ثني النحاس المحتوي على الرصاص، فإن أول شيء تفعله هو تحليل سرعة التشكيل. إذا كانت السرعة أعلى من 50 مم/ثانية، فإن خفض السرعة بنسبة 30% يمكن أن يؤدي بشكل أساسي إلى التخلص من الشقوق.

الشكل 3: مخطط CAD ثلاثي الأبعاد لأداة ثني وتشكيل معقدة متعددة المستويات.

ما هي معايير تشكيل الدمل المخصصة المطبقة لضمان عدم سحب السوائل داخل التركيبات النحاسية HVAC？

سواء كانت التجاويف الجزئية أو الحواف مصنوعة على التركيبات النحاسية لأنظمة التدفئة والتهوية وتكييف الهواء، فإن الجدار الداخلي الأملس بدون زوايا حادة يعد أمرًا ضروريًا على وجه الخصوص عند الحديث عن خدمات ثني النحاس. أحد الخيارات الجيدة لتحقيق ذلك هو استخدام تقنية التشكيل بالبثق الداخلي المؤازر للرأس الكروي CNC حيث يتم ضبط نصف قطر قالب البثق (R) على أكثر من 1.5 مرة من سمك جدار الأنبوب. وهذا له تأثير كبير في تقليل مقاومة السوائل عند التجويف مع تقليل الترقق أيضًا.

فشل عمليات التشفيه العادية

التقليدية عمليات ختم التشفيه عند دمجها مع ثني البثق الدمل قد تؤدي إلى عيوب مثل "خدش" الحافة والنتوءات غير المنتظمة على طول حافة مقعرة. لن تؤدي مثل هذه العيوب إلى زيادة مقاومة السوائل فحسب، بل ستعمل أيضًا كمناطق تركيز إجهاد موضعية والتي بدورها يمكن أن تؤدي إلى حدوث تشقق بسبب التآكل الإجهادي عند التعرض للاستخدام طويل الأمد. سوف يتأثر أداء السوائل بالإضافة إلى عمر الخدمة لتشكيل ثني المعادن الدقيقة بشكل مباشر بهذه العيوب.

مواصفات المعلمة لقولبة البثق البارد

يمكن العثور أدناه على مواصفات معلمات المكونات الرئيسية لقالب البثق الداخلي باستخدام الحاسب الآلي:

• متطلبات زاوية R للخرامة: يجب أن يكون نصف قطر زاوية R لخرامة البثق أكثر من 1.5 مرة من سمك جدار الأنبوب.
• معالجة سطح القالب: المعالجة السطحية للقالب عبارة عن طلاء PVD بصلابة HV 2800 وخشونة Ra 0.1.
• التحكم في سرعة البثق: المحافظة على سرعة البثق عند 10-20 مم/ثانية.

تم استخدام مواصفات المعلمات هذه بنجاح في التصنيع على نطاق واسع لأجزاء الثني الدقيقة المختلفة لتركيبات التدفئة والتهوية وتكييف الهواء (HVAC).

كيف تعمل كيمياء التشحيم وتغذية CNC متعددة المحاور على تغيير سلامة سطح الأجزاء الطبية غير الحديدية？

في التطبيقات الطبية للثني المخصص للمواد غير الحديدية، تتأثر جودة تشكيل الأجزاء المعدنية غير الحديدية بالمخلفات الكيميائية ومواد التشحيم والتغذية المحورية. يمكن أن يؤدي إنشاء نظام تزييت دقيق يعتمد على الإستر الاصطناعي الخالي من الكلور (MQL)، إلى جانب سرعة خطية تبلغ 20-30 دورة في الدقيقة وقوة تثبيت ثابتة يتم التحكم فيها عن طريق صمام هيدروليكي تناسبي، إلى القضاء بشكل مباشر على احتمالية حدوث خدوش ميكانيكية وتنقر كيميائي.

سببان أساسيان لعيوب السطح

أثناء تصنيع ثني الأنابيب الطبية، تنقسم العيوب السطحية للأجزاء المعدنية غير الحديدية بشكل أساسي إلى نوعين: الخدوش الميكانيكية، والتي تنتج عن عدم تطابق معدل التغذية وتقلبات قوة التثبيت، والنقر الكيميائي، الذي يحدث عند حدوث كهروكيميائية يحدث التآكل بسبب بقايا مواد التشحيم. تؤثر جودة السطح بشكل كبير على معايير تقديم خدمات ثني المعادن.

حل مراقبة جودة الأسطح من الدرجة الطبية

لقد قمنا بتصميم حل تحكم كامل يتضمن المعلمات الرئيسية بما في ذلك:

1. إعدادات معلمة الحركة: يتم الحفاظ على سرعة الانحناء الخطية ثابتة عند 20-30 دورة في الدقيقة، ويتم تنظيم قوة التثبيت ضمن 4.5MPa-6.0MPa من خلال صمام تناسبي مغلق الحلقة.
2. تكوين نظام التشحيم: يتم استخدام آلة MQL ذات أساس مائي طبي خالية من الكلور، مما يضمن عدم وجود بقايا أو تآكل.
3. مرحلة ما بعد المعالجة: التنظيف بالموجات فوق الصوتية + معالجة التخميل تأكد من توافق الأجزاء مع معيار النظافة IATF 16949.

يعتبر معيار التحكم هذا لتحقيق ثني التحكم في سلامة السطح صالحًا أيضًا لمشاريع خدمة ثني النحاس ذات متطلبات النظافة الصارمة.

الشكل 4: عامل يقوم بتشغيل آلة ثني الأنابيب CNC متعددة المحاور مع شاشة رقمية.

لماذا تغير المعالجة الحرارية للتشكيل المسبق بنية الحبوب وإنتاجية الانحناء لسبائك النحاس المتميزة？

يتأثر إنتاج خدمة ثني النحاس بشكل كبير بحجم حبيبات النحاس الملدن في خدمات ثني النحاس. التليين لتخفيف الضغط بالفراغ عند 260 درجة مئوية -300 درجة مئوية لمدة 1.5-2 ساعة قبل الثني يحد بشكل فعال من حجم الحبوب إلى نطاق 15 ميكرومتر -35 ميكرومتر، وبالتالي رفع إنتاجية الثني بشكل مباشر إلى 99.8%.

مبادئ دراسة المعادن في التلدين بإعادة البلورة

يمكن أن يؤدي التلدين بإعادة البلورة إلى تغيير نسبة وتوزيع الأطوار في سبائك النحاس، وفي الوقت نفسه يقلل أيضًا من حجم الحبيبات لتحسين أداء ثني النحاس المعالج بالحرارة. تشير الدراسات إلى أنه كلما كانت الحبوب موزعة بالتساوي وذات حجم مناسب، كلما زادت مرونة المادة.

سوف يكون كذلك. يعد حجم الحبوب المتوازن هو الشرط الأساسي للإنتاج العالي في الثني والتشكيل المعقد.

العلاقة بين معلمات التلدين والإنتاجية

لقد قمنا باختبار ناتج الثني تحت معاملات تلدين مختلفة، وتظهر البيانات في الجدول أدناه:

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 100%؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> <تر> درجة حرارة التلدين مدة الانتظار نطاق متوسط حجم الحبوب إنتاجية الانحناء المعقدة معدل عيب قشر البرتقال السطحي <تر> 240 درجة مئوية ساعة واحدة 40μm-60μm 92.3% 11.2% <تر> 280 درجة مئوية 1.5 ساعة 20μm-30μm 99.8% 0.2% <تر> 320 درجة مئوية ساعتين 5μm-15μm 97.1% 0.5% <تر> غير معالج 0 ساعة 60μm-80μm 76.5% 23.7%

يعد التحكم في المعالجة الحرارية بدقة مناسبة إحدى الطرق الرئيسية لتحقيق الثني الأمثل لحجم الحبوب وتحسين تشكيل ثني المعادن بدقة.

إليك صيغة محاسبة التكاليف الفريدة جدًا التي توصلنا إليها: التكلفة الإضافية للمعالجة الحرارية لكل وحدة = (وقت عزل تكلفة عمالة المعدات + تكلفة استهلاك الطاقة) / كمية تحميل دفعة واحدة 1.15 معامل الإدارة.

باستخدام هذا، يمكنك تحديد الزيادة في تكلفة تحسين العملية بدقة شديدة.

جهاز تهوية طبي متطور من LS مصنوع من النحاس الأحمر عالي النقاء وجانب بارد متعدد المستويات وتشكيل علبة تصنيع

تحدي العميل

كانت إحدى الشركات المصنعة للأجهزة الطبية من الدرجة الأولى من أمريكا الشمالية تعمل على جهاز تنفس صناعي جديد ذو خرج عالي الطاقة. هذا الجزء الذي سيتم العمل عليه مصنوع من النحاس C11000 عالي النقاء وتم ثنيه ثلاثي الأبعاد باستخدام طريقة متعددة المستويات في عملية ثني الدقة للقسطرة الطبية. يبلغ قطر القسطرة 12.7 ملم وسمك جدارها 0.71 ملم فقط. لتناسب المساحة الداخلية المحدودة للجهاز، تم تقليل المسافة بين مراكز الثني إلى 12.7 مم، مما يعني تجاوز الحد الأقصى للثني بقطر ثابت 1.0D، وفي نفس الوقت يجب أن يكون التسامح الزاوي المكاني ثلاثي الأبعاد 0.05 مم ومعدل تشوه استدارة الجدار الداخلي 3%.

لقد اتصل العميل بالعديد من مصانع ثني الأنابيب التقليدية من قبل ولكن لم ينجح أي من المصانع في صنع عينات. وقد أظهرت العينات تجاعيد داخلية بحجم 0.3 مم، انفجرت فورًا أثناء اختبار ضغط 1.5 ميجا باسكال، وكان إنتاج الإنتاج أقل من 15%.

حل التصنيع LS

بدأت شركة LS Manufacturing تحليل العناصر المحدودة للفيزياء المتعددة في غضون 24 ساعة بعد تلقينا الرسومات ثلاثية الأبعاد من العميل لمحاكاة توزيع طاقة الضغط البلاستيكي أثناء ثني الأنبوب النحاسي.

• لقد قمنا في البداية بتحويل قالبنا للأغراض العامة إلى قالب رئيسي للثني الدوار مصنوع من سبائك الفولاذ Cr12MoV مع صلابة HRC 64، وقمنا خصيصًا بتصنيع شياق هيدروديناميكي متعدد الكرات ذو 5 كرات دقيقة يمكن أن يوفر دعمًا شاملاً للجدار الداخلي.
• فيما يتعلق بميزات Springback للمواد C11000 المصنعة على البارد، قمنا بتنفيذ نظام التغذية المؤازرة في حلقة قريبة باستخدام خوارزمية Springback التكيفية بحيث يكون الانحناء الزائد التلقائي ضمن 2.4°-3.1° في الوقت الفعلي ممكنًا أثناء الانحناء الاتجاهي ثلاثي الأبعاد.
• لقد اخترنا مادة تشحيم نباتية ذات كمية صغيرة وصناعية بالكامل للحفاظ على معامل الاحتكاك عند μ=0.06 والتخلص من الخدوش الميكانيكية.

النتائج والقيمة

للوفاء بالشروط شديدة المتطلبات ثني أنابيب الجدار الرفيعة للغاية، حققت العينة التي تم تسليمها أخيرًا آفاقًا جديدة في الأداء:

1. تم الحفاظ على تفاوتات الأبعاد المكانية متعددة المستويات ثابتة ضمن ±0.035 مم.
2. انخفض معدل تقليل سمك الجدار الخارجي من 26% إلى 8.4%، كما انخفض معدل تشوه استدارة اللومن إلى 1.8%.
3. كانت العينة قادرة على تحمل اختبار مقاومة الهواء للضغط العالي للغاية 3.0 ميجا باسكال ولم تظهر أيضًا أي شقوق صغيرة بعد اختبار مقاومة الضغط المدمر.

وعلى الفور، كتب العميل عقدًا للإنتاج الضخم الأولي لـ 25000 قطعة واصطحبنا معه كشريك استراتيجي عالمي في مجال التكنولوجيا الأساسية.

إذا كان مشروعك يواجه أيضًا تحديات شديدة مماثلة في معالجة الانحناء، فيرجى إرسال الرسومات التفصيلية ومتطلبات الإنتاج الضخم. سنخصص لك حلًا معقدًا لأجزاء ثني الصفائح المعدنية ونقدم لك عرض أسعار دقيق بالدولار الأمريكي للمساعدة في إطلاق مشروعك بسرعة.

الأسئلة الشائعة

س1: ما هو الحد الأدنى لنصف قطر خط الوسط (CLR) الذي يمكن تحقيقه لخدمات ثني النحاس والنحاس الأصفر؟

من الممكن الوصول إلى حد أدنى من CLR يبلغ 1.0D للنحاس الأحمر الناعم (O-state) باستخدام قوالب ثني دوارة دقيقة وتقنية الشياق متعدد الكرات، بينما بالنسبة للنحاس شبه الصلب، لمنع تشقق البلورة الخارجية، يُقترح تعيين حد أدنى من CLR يبلغ 1.5D-2.0D.

س2: كيف يمكنك ضمان تقليل المقطع العرضي الكهربائي صفرًا في ثني قضبان التوصيل النحاسية الموصلة؟

يتم ضمان توازن الانكماش الجانبي للمادة أثناء عملية الثني من أجل تقليل مساحة المقطع العرضي بنسبة 4% باستخدام آلة ثني مؤازرة ثلاثية النقاط ذات حلقة مغلقة مدمجة مع قالب قوس دوار مضاد للعلامات. استنادًا إلى اختبارات الموصلية التي تم إجراؤها باستخدام مقياس ميكروأومتر، تقع النتائج في نطاق 97%-99% من IACS.

س3: لماذا لا تظهر الأجزاء النحاسية من شركة LS Manufacturing أي عيوب في قشرة البرتقال على الأسطح المشكلة بشكل مخصص؟

نحن نطبق نظامًا شاملاً للتحكم في فحص استلام المواد، حيث يكون متوسط حجم حبيبات النحاس الأحمر والمواد الخام النحاسية محدودًا في نطاق 15 ميكرومتر و35 ميكرومتر. قبل الثني، يتم إجراء معالجة دقيقة لتخفيف الضغط للحصول على سطح متشكل خالٍ من عيوب قشور البرتقال.

س4: ما هي بروتوكولات فحص الجودة المضمنة التي تحمي الدقة في تشكيل ثني المعادن؟

قمنا بإعداد مستويين من حواجز الجودة: إلى جانب المراقبة في الوقت الفعلي لعزم دوران المؤازرة أثناء المعالجة، مع إنذارات تلقائية فورية عندما تكون صلابة المواد غير طبيعية، تخضع جميع قطع العمل النهائية لفحص 100% بواسطة آلة قياس الإحداثيات البصرية وماسح ضوئي ليزر، مما يؤدي إلى معدل نجاح في المصنع يبلغ 99.97%.

س5: كيف يمكنك منع الكسور الدقيقة أثناء التشكيل المعقد لثني سبائك النحاس المحتوي على الرصاص مثل C36000؟

إنها طريقة تشكيل تقدمية ذات خطوات صغيرة متعددة المحطات قمنا بابتكارها، حيث يتم تقسيم الانحناء ذو الزاوية الكبيرة إلى سلسلة من خطوات التشكيل الدقيقة لا تتجاوز 15 درجة لكل محطة. وإلى جانب تقنية التخميد الهيدروليكي الداخلي والضغط، فإن هذه الطريقة تقضي تمامًا على احتمالية التمزق المجهري.

س6: هل يمكن لخدمة ثني النحاس لديك التعامل مع المواصفات المخصصة غير القياسية وملفات تعريف المواد الخام؟

نحتفظ بمخزون كبير من مواد النحاس الأحمر والنحاس بأحجام مختلفة، مع أقطار خارجية للأنبوب تتراوح من 3 مم إلى 110 مم، وتتوفر سماكة الألواح وقضبان التوصيل النحاسية من 0.5 مم إلى 20 مم.أرسل رسوماتك للحصول على حلول مخصصة وسعر دقيق. الاقتباسات.

س7: عادةً، ما المدة التي تستغرقها لتصنيع عمليات إنتاج ثني المواد غير الحديدية المخصصة؟

بمجرد مراجعة الرسومات الفنية والموافقة عليها من قبل DFM (التصميم للتصنيع) وتأكيد الطلب، يمكننا إكمال تصميم الأدوات المخصصة وتسليم الدفعة الأولى من النماذج الأولية في غضون 5-7 أيام عمل. بالنسبة إلى دفعات الإنتاج الضخم، مع الاستفادة من خط إنتاج مؤتمت بالكامل، تتراوح المهلة القياسية من 2 إلى 3 أسابيع.

س8: هل يتماشى تشكيل الصفائح المعدنية الدقيقة لديك مع المعايير التنظيمية الدولية مثل IATF 16949؟

لقد أكملنا شهادة مصنعنا ونظام مراقبة الجودة الشامل من خلال IATF 16949 وISO 9001:2015 على التوالي. علاوة على ذلك، نحن قادرون على تقديم شهادات المواد الكاملة بالإضافة إلى تقارير اختبار الطرف الثالث، بما يتوافق تمامًا مع معايير RoHS وREACH.

الملخص

يعد ضمان الجودة في سلاسل التوريد الصناعية أحد مبادئ العمل الأساسية اليوم. قامت شركة LS Manufacturing بشكل مستقل بإنشاء تقنية تحليل العناصر المحدودة Springback متعددة الفيزياء، ولديها أيضًا مجموعة كاملة من مجموعات ثني الأنابيب CNC متعددة المحاور ذات الحلقة المغلقة والمرنة للغاية، وعملية الفحص المؤتمتة بالكامل لآلة قياس الإحداثيات ثلاثية الأبعاد تتمتع بدقة مكانية تبلغ 0.03 مم.

سواء أكان الأمر يتعلق بقضبان توصيل طاقة EV عالية التوصيل أو انحناءات HVAC ذات الجدران الرفيعة للغاية ذات الشكل المعقد والقادرة على تحمل نبضات الضغط العالي، يمكننا تحويل حدود القدرة الميكانيكية للمواد المعقدة إلى حلول إنتاج ضخمة موحدة وفعالة ورخيصة الثمن، مما يجعل وقت التسليم ومخاوف اتخاذ قرار الجودة شيئًا من الماضي بالنسبة لك.

ماذا لو كنت تواجه مشكلات في الجودة مثل انخفاض إنتاجية العينات من الموردين لديك، أو الانخفاض المفرط في سمك الجدار، أو خدوش السطح؟ ماذا لو كنت بصدد تطوير مكونات انحناء متعددة المستويات وغير منتظمة الشكل؟ لا يوجد سبب يدفعك إلى إنفاق ميزانية البحث والتطوير الخاصة بك على التجربة والخطأ الأعمى. ما عليك سوى أرسل إلينا رسومات CAD ثلاثية الأبعاد وتفاوتات محددة ومتطلبات الدفعات، وسيقدم لك فريق الخبراء الهندسي في الموقع تقريرًا مجانيًا كاملاً عن تحسين عملية سوق دبي المالي في غضون 12 ساعة، بالإضافة إلى عرض أسعار دقيق للغاية للإنتاج الضخم يمكن استخدامه للميزانية. التدقيق.
