Как работает прогрессивная штамповка?

В прошлом производство сложных деталей было неэффективным и дорогостоящим. Производители либо многократно меняли инструменты на одном прессе, либо использовали несколько прессов, каждый из которых выполнял одну операцию для изготовления детали. Это приводило к длительному времени загрузки и высоким затратам на рабочую силу. С помощью Progressive The Stamping производители могут устранить все эти сложности и производить детали более высокого качества быстрее и экономичнее.
В следующих статьях мы проведем всесторонний анализ этого передового процесса формовки металла, начиная с основных принципов работы, характеристик, требований к применению и практических примеров прогрессивной штамповки. Мы надеемся, что благодаря введению в данную статью читатели смогут глубже понять прогрессивную штамповку и получат полезную справочную информацию для применения в реальном производстве.

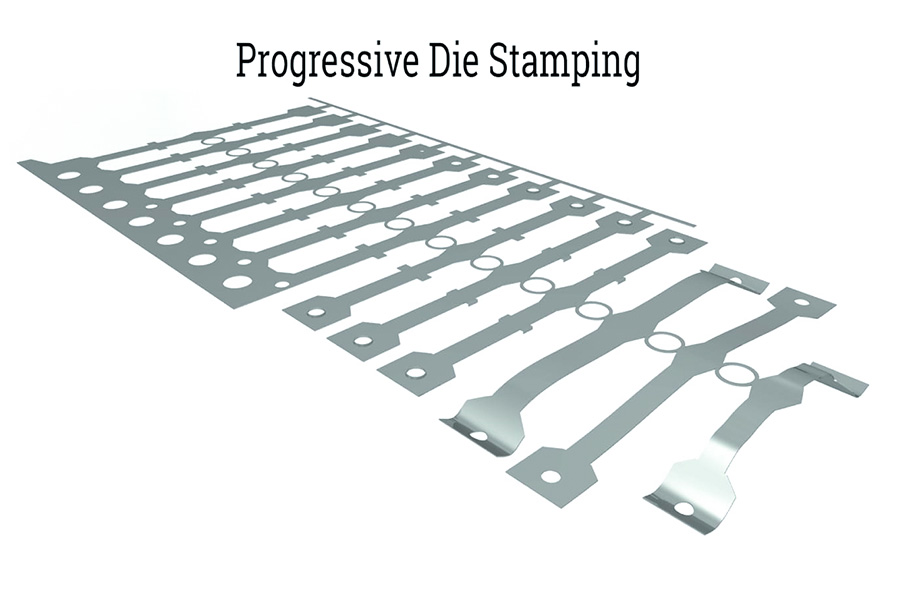

Что такое штамповка с последовательным вырубным штампом?

Последовательная штамповка, как следует из названия, использует сложную конструкцию пресс-формы для осуществления многоступенчатой ​​штамповки металлических листов в непрерывном технологическом процессе. Эта технология преодолевает ограничения традиционной однопозиционной штамповки, интегрирует множество процессов в одну пресс-форму и обеспечивает непрерывную работу от подачи материала, предварительной вырубки, сложной гибки, растягивающей формовки до окончательной резки. Каждый этап операции тесно взаимосвязан, подобно высокоточному автоматизированному станку, постепенно превращая металлические листы в готовые детали, соответствующие проектным требованиям.

Как работает прогрессивная штамповка?

Основной принцип работы штамповки с прогрессивной матрицей заключается в подаче обрабатываемого материала (обычно длинного листа) в возвратно-поступательное движение пуансона с прогрессивной матрицей. Весь процесс штамповки можно разделить на следующие этапы:

1. Подача материала: Под управлением автоматического механизма подачи обрабатываемый материал подается по одному в соответствии с заданным шагом. Точность подачи имеет решающее значение для точности конечного продукта.
2. Штамповка: Когда пресс штамповочного станка опускается вниз, матрица закрывается, и обрабатываемый материал штампуется. Каждая станция оснащена одним или несколькими основными процессами штамповки, такими как пробивка, вырубка, гибка, обрезка, вытяжка и т. д.
3. Смещение: Когда пресс поднимается вверх, форма открывается, и обрабатываемый материал перемещается горизонтально на один шаг вдоль следующей станции для подготовки к следующему процессу.
4. Непрерывная обработка: описанные выше этапы подачи, штамповки и перемещения выполняются непрерывно на нескольких станциях до завершения всех запланированных процессов и получения готовой штампованной заготовки.
5. Разделение: На заключительном этапе изготовленная деталь отделяется от остального материала, завершая весь процесс штамповки.

Каковы преимущества и недостатки штамповки с использованием прогрессивных штампов?

Прогрессивная штамповка, как эффективная технология обработки металла, находит широкое применение в обрабатывающей промышленности. Ниже перечислены основные преимущества и недостатки прогрессивной штамповки :

Преимущества

Последовательная штамповка имеет ряд преимуществ перед другими методами штамповки, такими как четырехпозиционные или многопозиционные штамповочные машины.

• Сокращение времени на подготовку: штамповка с прогрессивными штампами занимает на 38% меньше времени на подготовку, чем многопозиционная штамповка. Это позволяет производителям выпускать меньшие партии продукции и более гибко планировать производство, чтобы изготавливать то, что нужно клиенту, тогда, когда это необходимо. Это также снижает трудозатраты на производство деталей.
• Повторяемость: Эти станки обеспечивают превосходную повторяемость с жесткими допусками. Они позволяют производить большие объемы деталей без ущерба для качества.
• Высокая точность: поскольку каждая станция выполняет свою операцию, штамповка с последовательным вырубным штампом отличается высокой эффективностью и позволяет производить большие объемы деталей с высокой степенью точности.
• Универсальная оснастка: Благодаря простоте процесса формования, использующего только вертикальное давление, возможно переносить оснастку от одного поставщика к другому без необходимости существенной модернизации. Как правило, если имеется пресс-машина той же грузоподъемности и размера станины, оснастка, изготовленная для работы на станине такого же размера и грузоподъемности, может быть использована на другом прессе.

Недостатки

Хотя использование штамповки с прогрессивной матрицей для обработки листового металла имеет множество преимуществ, следует также учитывать некоторые недостатки:

• Затраты: Одним из главных недостатков являются высокие первоначальные инвестиционные затраты. Штамповочные комплекты для прогрессивной штамповки могут быть очень дорогими, и предприятиям необходимо убедиться, что они смогут обеспечить достаточный объем работы, чтобы оправдать эти расходы.
• Ограниченные возможности: штамповка с использованием прогрессивных штампов возможна только для определенных проектов. Некоторые элементы деталей могут быть невозможны при изготовлении с помощью прогрессивного штампа.
• Непрерывность: Наконец, штамповка с последовательным расположением штампов может быть очень сложной и трудоемкой (особенно с учетом необходимости настройки или перенастройки оборудования для каждого проекта). Это затрудняет быстрое переключение между проектами.
• Больше отходов : Последовательная штамповка приводит к образованию отходов. Поскольку деталь должна перемещаться по ленте на протяжении всего процесса, неизбежно образуются отходы, вызванные материалом, необходимым для удержания детали на ленте до самого последнего этапа. Хотя отходы можно переработать, при работе с такими материалами, как медь или латунь, этот процесс может быть менее экономически эффективным.

Прогрессивный, однопуансонный, комбинированный и штамповочный.

1. Что такое однопуансонная пресс-форма?
Однопуансонный штамп состоит из вогнутой матрицы и пуансона или из нескольких вогнутых матриц и нескольких пуансонов. Поскольку его конструкция и функции разработаны и изготовлены для конкретного процесса, каждый пуансон выполняет только одну пробивку отверстия или один тип. Формирование формы не может применяться в других процессах. Обычно используется для мелкосерийного или среднесерийного производства, особенно подходит для случаев, когда необходимо часто изменять положение или форму пробивки. Он может гибко регулироваться и заменяться в процессе производства, а себестоимость изготовления низкая. Подходит для мелкосерийного производства металлических штампованных изделий с относительно простыми процессами.

2. Что такое композитная форма?
Композитная пресс-форма представляет собой штамповочную пресс-форму, в которой процессы формирования внутреннего отверстия и внешней формы выполняются на одной и той же станции (одновременно за один ход может выполняться несколько процессов штамповки). За одну операцию штамповки может быть выполнено несколько процессов, включая многократную пробивку или изменение формы. Многопроцессная конструкция в определенной степени сочетает в себе преимущества однопуансонных и многопуансонных штампов .

3. Что такое трансферная форма?
Штамповка с использованием трансферных штампов аналогична штамповке с прогрессивной матрицей, но детали перемещаются с одной станции на другую с помощью механической системы перемещения. В основном используется там, где детали необходимо отделить от ленты, чтобы обеспечить возможность выполнения операций в свободном состоянии. Трансферная матрица может представлять собой одну матрицу или несколько матриц или машин, расположенных в ряд для образования производственной линии. Обычно используется для производства более сложных деталей, где каждая рабочая станция может выполнять различные операции, такие как пробивка, гибка, растяжение и т. д.

Функции	Однопозиционная штамповка	Последовательная матрица	Составная матрица	Передача
Принцип работы	Выполняет один этап штамповки или формовки.	Различные станции одновременно выполняют несколько процессов штамповки.	Выполняет несколько процессов одним движением.	Отдельная полоса, перемещающаяся при штамповке.
Применимый масштаб производства	Мелкосерийное производство, частые изменения положения или формы штамповочных элементов.	Крупномасштабное производство, повышение эффективности производства	Производство средними партиями обеспечивает некоторую гибкость.	Производство средними партиями обеспечивает некоторую гибкость.
Сложность и гибкость	Простой, с относительно низкой гибкостью.	Сложная, умеренная гибкость	Умеренный	Проявите некоторую гибкость.
Эффективность производства	Помедленнее	Высокая эффективность	Между однопозиционными и прогрессивными штампами	Между однопозиционными и прогрессивными штампами
Сложность проектирования и производства	Относительно просто	Сложный процесс, более высокие производственные и эксплуатационные затраты.	Умеренно простой в проектировании и изготовлении.	Умеренная сложность, необходимо учитывать конструкцию и изготовление движущихся частей.
Использование материалов	Относительно низкий	Более высокая производительность снижает образование отходов.	Высокий и относительно экологичный	Более эффективное использование материалов можно повысить, выполняя несколько процессов за один проход.
Уровень автоматизации	Низкий	Высокая степень автоматизации	Определенный уровень автоматизации	Более высокая производительность позволяет повысить эффективность производства за счет автоматического управления движущимися частями.

Каковы области применения штамповки с использованием прогрессивных штампов?

Последовательная штамповка — это вид штамповочной обработки, широко используемый в производстве и обработке деталей, изготовленных автоматизированным способом и в больших объемах. Вот несколько конкретных областей применения и примеров:

1. Аэрокосмическая отрасль: В аэрокосмическом секторе штамповка с прогрессивной матрицей используется для производства различных высокоточных деталей космических аппаратов . Эти компоненты требуют высокой точности и надежности для обеспечения работоспособности и безопасности космического аппарата.
   Электронные изделия: металлические корпуса, разъемы и другие компоненты, обычно используемые в электронных изделиях, часто изготавливаются методом прогрессивной штамповки. Этот метод производства обеспечивает точность и однородность компонентов, а также повышает качество и конкурентоспособность продукции.
2. Автомобильная промышленность: Автомобильная промышленность является одной из важных областей применения прогрессивной штамповки . От панелей кузова автомобиля до металлических элементов внутренней конструкции — многие детали изготавливаются методом прогрессивной штамповки. Этот метод производства позволяет значительно повысить эффективность производства, снизить производственные затраты и обеспечить точность и надежность деталей.
3. Медицинские изделия: В области медицинских изделий для производства различных высокоточных деталей используется прогрессивная штамповка . Эти компоненты требуют высокой точности и чистоты для обеспечения работоспособности и безопасности медицинских изделий.
4. Сельское хозяйство: Сельскохозяйственная техника и оборудование также требуют большого количества металлических деталей, которые также могут быть изготовлены методом штамповки. Этот метод производства обеспечивает точность и однородность деталей и компонентов, а также повышает производительность и надежность сельскохозяйственной техники.

Часто задаваемые вопросы

1. Что такое прогрессивная штамповка?

Прогрессивная штамповка , также известная как многопозиционная прогрессивная штамповка, непрерывная штамповка или штамповка с пропуском, представляет собой сложную штамповочную матрицу. Она разделена на ряд равноудаленных станций в пресс-форме в зависимости от обрабатываемой детали, и на каждой станции устанавливается один или несколько основных процессов штамповки для завершения обработки определенной части штампованной детали.

2. В чем заключается основной процесс штамповки с использованием прогрессивных штампов?

Основной процесс штамповки с последовательным вырубным прессом включает следующие этапы: ① Подготовка материала: Обрабатываемый материал предварительно раскатывается в полосы определенной ширины. При большей толщине материала и небольшом объеме производства его можно разрезать на полосы; при большом объеме производства выбирается рулонный материал, поскольку его подача и сбор осуществляются автоматически. ② Подача: Подача полосы осуществляется поэтапно с использованием определенного метода. Методы подачи включают ручную подачу (подходит для мелкосерийного производства), автоматическую подачу с помощью питателя (подходит для рулонных материалов) и установку самодельного подающего устройства на пресс-форме (обычно используется с помощью клиньев и небольших ползунков, применяется редко). ③ Штамповка: За один ход штамповочного станка полоса проходит различные этапы штамповки на каждой станции, такие как пробивка, гибка, вытяжка, формовка и т. д. Каждая станция последовательно выполняет различные этапы обработки, в результате чего получается готовая штампованная деталь. ④ Выход готовой продукции: После штамповки на всех станциях готовое изделие выходит из пресс-формы и может быть подвергнуто дальнейшей обработке или контролю качества.

3. При каких обстоятельствах целесообразно использовать прогрессивные штампы?

Ситуации, подходящие для использования прогрессивных пресс-форм, включают: Большой объем производства и размер партии: Прогрессивные пресс-формы подходят для крупномасштабного производства и могут значительно повысить эффективность производства и снизить затраты. Детали сложной формы: Для деталей сложной формы, которые трудно позиционировать после штамповки, наиболее оптимальным вариантом является использование многопозиционной непрерывной пресс-формы. Требуют высокой точности: Хотя коэффициент использования материала в прогрессивной пресс-форме относительно низок, точность готовой продукции достаточно высока, что делает ее подходящей для деталей с более высокими требованиями к точности.

4. Каковы требования к материалам для штамповки с использованием прогрессивных штампов?

К требованиям к материалам для штамповки с прогрессивной матрицей относятся: Стабильные механические свойства: Механические свойства штамповочных материалов должны быть относительно стабильными, поскольку промежуточный отжиг невозможен в процессе непрерывной штамповки, что затрудняет повышение смазки во время обработки. Строгие требования к размерам: К допускам по ширине и толщине используемой полосы, а также к прямолинейности кромки предъявляются высокие требования, поскольку они напрямую влияют на эффективность штамповки и подачу полосы. Подходящая форма материала: Материалы для штамповки с прогрессивной матрицей представляют собой длинные полосы, ширина которых не может быть слишком большой или слишком маленькой, иначе это повлияет на точность позиционирования и подачи.

Краткое содержание

Прогрессивная штамповка — это эффективный , высокоточный и легко автоматизируемый метод штамповки. Благодаря последовательности упорядоченно связанных рабочих станций, за один ход штамповочного пресса выполняется множество различных процессов штамповки. Прогрессивная штамповка позволяет производить сложные штампованные детали, значительно повышая эффективность производства и эффективность использования материала. Однако прогрессивная штамповка также предъявляет более высокие требования к материалам, оборудованию, конструкции и техническому обслуживанию. Поэтому при выборе прогрессивной штамповки необходимо всесторонне учитывать различные факторы, чтобы обеспечить наилучшие результаты в практическом применении.
