A dobra de metais é o processo de conformação de precisão que molda permanentemente chapas metálicas em ângulos estruturais e geometrias complexas. É a etapa crítica que agrega valor, transformando peças planas cortadas a laser em estruturas, invólucros e suportes duráveis que conferem ao produto sua resistência, forma e função.
Na LS Manufacturing, desenvolvemos soluções de dobra que eliminam as causas principais de desalinhamento de peças e atrasos na montagem. Não nos limitamos a dobrar metal; resolvemos desafios de encaixe e consistência. Nossas prensas dobradeiras avançadas, ferramentas digitais e monitoramento em processo garantem precisão repetível de ±0,5°, assegurando que cada componente corresponda ao seu projeto e se encaixe perfeitamente na primeira tentativa, economizando tempo e custos com retrabalho.
Reduzimos o tempo de desenvolvimento. Envie seu arquivo CAD 3D para receber um orçamento instantâneo, com análise de viabilidade de fabricação, que identifica possíveis problemas antes do início da produção. Esse processo digital integrado oferece segurança em relação a custos, qualidade e prazos de entrega, transformando seus projetos em realidade precisa e pronta para produção, tanto para protótipos quanto para grandes volumes.
A dobra de metais é um processo de conformação de precisão que deforma permanentemente chapas metálicas em ângulos e formatos específicos — como dobras em V, canais em U e perfis complexos — aplicando uma força calculada ao longo de um eixo reto. É a etapa crucial que transforma uma chapa plana cortada a laser em um componente tridimensional funcional.
Na LS Manufacturing, projetamos esse processo para garantir previsibilidade e repetibilidade. Uma chapa é posicionada com precisão entre um conjunto de punção e matriz combinados em nossas prensas dobradeiras CNC. A punção aplica então uma força controlada, pressionando o material contra a matriz para atingir o ângulo de dobra e o raio interno programados com exatidão. A chave do sucesso reside em nosso controle digital preciso de parâmetros críticos — ângulo de dobra, raio, tonelagem e a compensação crítica para o retorno elástico do material. Calculamos e ajustamos preventivamente variáveis como espessura do material, resistência à tração e direção das fibras para evitar defeitos, garantindo que o metal seja conformado corretamente, sem rachaduras ou distorções.
Essa abordagem de engenharia resolve os principais desafios de encaixe de peças e atrasos na montagem. Ela permite a produção de componentes robustos e dimensionalmente precisos, com a consistência necessária tanto para prototipagem quanto para produção em larga escala. Faça parceria com a LS Manufacturing para obter tecnologia de dobra projetada para precisão.
Existem diversos métodos de precisão para dobrar chapas metálicas, cada um projetado para solucionar desafios específicos de projeto e produção. Selecionar a técnica correta é fundamental para alcançar resistência, precisão, custo e eficiência ideais para suas peças.
Este método versátil utiliza uma matriz e um punção em forma de V para criar dobras precisas. Ele equilibra velocidade e precisão, sendo ideal para uma ampla gama de ângulos e volumes de produção, oferecendo excelente repetibilidade para uma qualidade consistente das peças.
O punção entra em contato com a chapa sem encostar completamente na matriz, criando a dobra com um espaço de ar embaixo. Isso permite que um único conjunto de ferramentas forme múltiplos ângulos, proporcionando grande flexibilidade e reduzindo os custos de ferramental para protótipos e designs variáveis.
O punção força a chapa completamente contra a matriz, garantindo contato total. Isso resulta em alta precisão e ângulos nítidos com mínimo retorno elástico, assegurando tolerâncias rigorosas e previsibilidade para componentes de alta precisão.
Um processo de alta tonelagem que deforma plasticamente o material entre o punção e a matriz. Elimina praticamente o retorno elástico, criando dobras permanentes e de alta precisão. Ideal para aplicações exigentes onde a estabilidade dimensional é crucial.

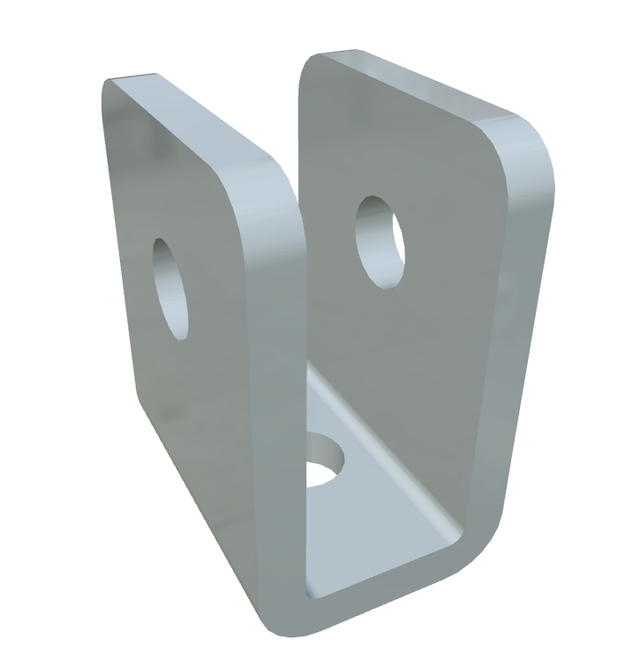

Forma um canal em forma de U em uma única operação usando um conjunto de punção e matriz. Este método produz perfis simétricos e consistentes de forma eficiente, perfeitos para criar invólucros, dutos e canais estruturais de alta resistência.
Utiliza três rolos para curvar gradualmente chapas metálicas em grandes raios ou cilindros. Resolve o desafio de formar curvas suaves e contínuas para tubos, cones e componentes arquitetônicos ou industriais arredondados.
Um método especializado em que a chapa é dobrada por uma ferramenta móvel e rotativa. Minimiza marcas na superfície e é excelente para materiais pré-pintados ou delicados, preservando a qualidade do acabamento e permitindo dobras precisas.
Uma série de pequenas dobras em V adjacentes são feitas para aproximar uma curva de raio grande. Essa técnica cria contornos suaves sem a necessidade de ferramentas de laminação específicas, oferecendo uma solução econômica para peças curvas de baixo volume.
Explore nossa seleção criteriosa de metais de grau de engenharia. Cada material é escolhido para solucionar desafios de desempenho específicos — desde redução de peso e corrosão até condutividade e resistência máxima. Selecione um material abaixo para explorar suas propriedades e encontrar a solução ideal para sua aplicação de dobra.
Resolva os desafios de peso sem sacrificar a resistência. O alumínio oferece uma relação resistência/peso excepcional e resistência natural à corrosão, tornando-o a principal escolha para estruturas aeroespaciais, suportes automotivos e gabinetes leves onde a redução de massa é fundamental.
Obtenha orientação especializada sobre materiais!
Envie seus arquivos de design hoje mesmoProteja e aperfeiçoe seus componentes moldados. Nossos acabamentos de superfície projetados resolvem desafios críticos de corrosão, desgaste e estética, prolongando a vida útil das peças, garantindo o desempenho e atendendo aos rigorosos padrões da indústria, tanto para protótipos quanto para produção.
Resolva as pressões de custo e prazo para peças não estéticas. Este acabamento deixa a superfície diretamente da prensa dobradeira, proporcionando a solução mais rápida e econômica para suportes funcionais, estruturas internas e ferragens.
Elimine o desgaste visível e as impressões digitais que comprometem a aparência. Esta textura acetinada unidirecional disfarça pequenos riscos, proporcionando um visual consistente e sofisticado para painéis, eletrodomésticos e acabamentos arquitetônicos voltados para o consumidor.
Resolva os desafios de corrosão e desgaste em componentes de alumínio. Este processo eletroquímico cria uma camada de óxido dura e integral que prolonga significativamente a vida útil e permite tingimento durável e resistente à descoloração.
Obtenha um acabamento brilhante e reflexivo para necessidades estéticas ou funcionais. O processo remove microimperfeições, aprimorando o apelo visual, a facilidade de limpeza e a refletividade da luz em produtos de consumo, detalhes decorativos e instrumentos.
Aplique uma camada protetora espessa, durável e uniforme. Este acabamento oferece resistência superior a impactos, produtos químicos e raios UV, em uma ampla gama de cores e texturas, ideal para equipamentos externos, peças automotivas e gabinetes industriais.
Cria uma textura fosca uniforme e uma superfície ideal para a adesão do revestimento. Utilizando meios pressurizados, limpa e prepara as superfícies, ocultando eficazmente pequenas imperfeições e proporcionando um acabamento consistente e não refletivo.
Melhore as propriedades da superfície com uma camada metálica aderida. Este processo aumenta a dureza, melhora a resistência à corrosão ou aplica um acabamento decorativo em cromo, níquel ou zinco aos materiais de base, proporcionando melhorias tanto funcionais quanto estéticas.
Melhore a resistência à corrosão do aço com mínima alteração dimensional. Este revestimento de conversão adiciona um acabamento escuro e não refletivo que absorve a luz, reduz o brilho e fornece uma camada base de proteção para ferramentas e componentes.
Fornece revestimento de zinco ecológico sem riscos de fragilização por hidrogênio. Este processo de soldagem a frio é ideal para fixadores e molas de alta resistência, oferecendo proteção confiável contra corrosão e mantendo a integridade do material.
Obtenha um acabamento superficial econômico para peças curvadas de pequeno a médio porte. Este processo em lote remove rebarbas de forma eficiente e cria texturas superficiais uniformes por meio de movimento rotacional ou vibratório com abrasivos.
Aplica um acabamento decorativo semelhante ao ouro com excelente resistência à corrosão. Este processo de galvanoplastia proporciona uma aparência atraente, mantendo ao mesmo tempo uma boa durabilidade para aplicações em produtos arquitetônicos e de consumo.
Crie efeitos de cores exclusivos em componentes de alumínio. Este processo especializado combina anodização com técnicas de pintura a pó para obter aparências visuais distintas com maior durabilidade.
Nossas capacidades de curvatura são projetadas para solucionar desafios de tamanho, resistência e precisão. As especificações abaixo garantem que suas peças — desde grandes conjuntos estruturais até suportes de alta tolerância — sejam conformadas de forma confiável, encaixem-se perfeitamente e sejam entregues dentro do prazo.
Capacidade | Especificação |
|---|---|
Tamanho máximo da peça | 1,5 m x 1,5 m (59" x 59") – Resolve a necessidade de formar painéis e conjuntos grandes em uma única configuração. |
Força de flexão | Até 1000 toneladas – Fornece a potência necessária para moldar materiais de alta resistência e chapas espessas sem comprometer a qualidade. |
Comprimento máximo de curvatura | 7200 mm (283") – Permite a curvatura precisa de peças longas para estruturas, invólucros e componentes estruturais. |
Espessura máxima do material | Até 60 mm (2,36") – Adequado para uma ampla gama de chapas, desde chapas finas até chapas grossas, para atender a diversas necessidades de projetos. |
Tolerâncias gerais | Em conformidade com a norma ISO 2768-m – uma norma que garante precisão equilibrada para uma fabricação eficiente. |
Tolerância de dobra na borda/furo | ±0,254 mm (±0,010") – Garante o alinhamento preciso das características para uma montagem sem erros. |
Raio de curvatura interno recomendado | Igual à espessura do material (1T) – O padrão para conformabilidade ideal e integridade do material. |
Tolerância do ângulo de dobra | ±1,0° – Garante precisão angular consistente em todas as peças produzidas, para um encaixe confiável. |
Área máxima de recorte da dobra | 4000 mm² – Permite a integração de recortes necessários próximos a curvas sem enfraquecer a peça. |
Prazo de entrega padrão | 5 a 7 dias úteis – Um cronograma previsível para o planejamento, com opções de entrega expressa disponíveis. |
Supere os desafios de encaixe, montagem e prazos com nossa expertise dedicada em dobra de chapas metálicas. Integramos prensas dobradeiras avançadas, ferramentas digitais e monitoramento em processo para entregar peças com conformação de precisão, ângulos garantidos, juntas niveladas e exatidão dimensional — tudo isso com o suporte de gerenciamento de projetos transparente e logística confiável, desde o protótipo até a produção em larga escala.
Eliminamos a frustração e os atrasos causados por peças incompatíveis. Nossas soluções de engenharia abordam as causas principais dos erros de montagem e dos gargalos de produção. O rigoroso controle de processo garante que cada componente atenda às especificações, e nossa abordagem integrada acelera seu caminho do protótipo à produção em larga escala com confiança.
Nossa dobra de metais de precisão é respaldada por um sistema de qualidade abrangente que garante precisão angular e repetibilidade desde o protótipo até a produção, eliminando problemas de montagem e fornecendo peças com qualidade consistente.
A qualidade começa com a engenharia de pré-produção. Analisamos os projetos quanto à sua viabilidade de fabricação, otimizando as sequências e os parâmetros de dobra para evitar o retorno elástico, garantir ângulos precisos e manter a integridade do material antes do início da conformação.
O monitoramento em tempo real mantém a precisão durante toda a produção. O ângulo de dobra, a tonelagem e o posicionamento são rastreados continuamente. As verificações da primeira peça e durante o processo confirmam as dimensões críticas, permitindo ajustes imediatos conforme necessário.
Cada pedido passa por uma rigorosa inspeção final. A precisão angular, a condição da superfície e a estabilidade dimensional são verificadas usando medidores de precisão e medição por CMM, garantindo que todas as peças atendam às especificações antes do envio.
VANTAGENS
Nossa dobra de metais de precisão resolve desafios críticos de fabricação, transformando chapas planas em componentes mais resistentes e confiáveis, com integração mais rápida para seus produtos finais.
Consolide várias peças em formas únicas e contínuas. Nossa técnica de dobra minimiza a soldagem, a mão de obra e o desperdício de material, otimizando a produção e garantindo a previsibilidade do orçamento.
Obtenha um encaixe perfeito com precisão angular de ±0,5°. Nossa dobra de precisão garante a integração perfeita dos componentes, eliminando problemas de alinhamento e custos de retrabalho.
Transforme peças planas em peças acabadas em poucos dias. Nosso fluxo de trabalho digital e equipamentos automatizados reduzem os prazos de entrega sem comprometer a qualidade.
Crie componentes inerentemente mais resistentes por meio do endurecimento por deformação. As peças dobradas mantêm a integridade do material melhor do que as alternativas soldadas.
Produza geometrias complexas a partir de chapas simples. Nossas capacidades permitem projetos inovadores, mantendo a integridade estrutural.
Entregamos peças idênticas, pedido após pedido. Nossos processos controlados garantem resultados repetíveis tanto para protótipos quanto para lotes de produção.
Minimize o desperdício de materiais através do encaixe otimizado. Nosso processo reduz o desperdício e apoia as metas ambientais.
APLICAÇÕES
A dobra de metais de precisão transforma chapas metálicas em componentes duráveis e funcionais que resolvem desafios essenciais em diversos setores — desde o aprimoramento da integridade estrutural e da eficiência de montagem até a otimização da dinâmica de fluidos e a obtenção de uma estética impecável.
Os designs de peça única dobrada melhoram a vedação, garantem uma blindagem EMI consistente e simplificam a montagem, protegendo eficazmente os componentes eletrônicos sensíveis em aplicações industriais, automotivas e de consumo.
Estruturas e suportes de alta resistência, curvados com precisão, oferecem suporte confiável e repetível para máquinas, veículos e sistemas prediais, projetados para suportar cargas dinâmicas e vibrações.
Curvas suaves e contínuas com raios consistentes otimizam o fluxo de ar e a transferência de fluidos em sistemas de climatização, exaustão e processamento, minimizando turbulência, vazamentos e perda de pressão.
Componentes do chassi leves, porém robustos, gaiolas de proteção e reforços estruturais atendem a rigorosos padrões de segurança, contribuindo simultaneamente para a redução do peso e o desempenho geral do veículo.
Linhas limpas, curvas consistentes e acabamentos impecáveis aprimoram tanto a estética quanto a durabilidade de eletrodomésticos, móveis e elementos arquitetônicos, unindo forma e função.
As caixas, suportes e alças curvadas com precisão atendem aos rigorosos requisitos de higiene, facilidade de limpeza e precisão dimensional para dispositivos de diagnóstico, cirúrgicos e de laboratório.
Estruturas de montagem, bandejas de cabos e invólucros duráveis e resistentes à corrosão para instalações solares e eólicas são projetados para suportar a exposição prolongada a condições ambientais adversas.
Nosso processo começa com uma análise DFM (Design for Manufacturing) do seu arquivo CAD para evitar erros. Utilizando prensas dobradeiras CNC com bibliotecas de ferramentas digitais, executamos dobras precisas, monitoradas em tempo real para garantir uma precisão de ±0,5° e um encaixe perfeito desde a primeira peça.
Sim, para a maioria das formas estruturais. A curvatura cria peças únicas mais resistentes que eliminam falhas nas juntas de solda, reduzem a mão de obra de montagem e proporcionam uma estética mais limpa, economizando tempo e melhorando a confiabilidade do produto.
Os projetos padrão são enviados em 5 a 7 dias úteis. Oferecemos serviços expressos para protótipos e necessidades urgentes, com algumas peças prontas em apenas 3 dias, ajudando você a cumprir prazos de desenvolvimento apertados.
Mantemos tolerâncias padrão de ângulo de dobra de ±1° e tolerâncias precisas de dobra em relação ao furo/borda de ±0,25 mm. Tolerâncias mais rigorosas estão disponíveis mediante solicitação para atender a requisitos críticos de montagem.
Não. Utilizamos ferramentas de precisão e técnicas avançadas para minimizar marcas de contato, proporcionando curvas limpas que, muitas vezes, não exigem acabamento adicional nas superfícies visíveis.
Podemos dobrar uma ampla gama de materiais, desde chapas finas de 0,8 mm até placas grossas de 25 mm, trabalhando com diversos materiais, incluindo aço de alta resistência e ligas de alumínio.
Ligas de alta resistência e aços totalmente temperados representam o maior desafio devido ao elevado retorno elástico e ao risco de fissuras. Superamos esse problema com ferramentas especializadas e conhecimento técnico para garantir resultados de qualidade.
Para obter os melhores resultados, o raio de curvatura interno deve normalmente corresponder à espessura do material (Regra 1T). Nossos engenheiros irão aconselhá-lo sobre o raio ideal para o seu material e projeto específicos, garantindo conformabilidade e resistência.
Oferecemos soluções completas, incluindo curvatura a ar, curvatura por fundo, cunhagem, curvatura em U e curvatura por rolos, selecionando o método ideal de acordo com a geometria, tolerância e requisitos de volume da sua peça.
O aço de baixo carbono (por exemplo, aço laminado a frio) e o alumínio macio (por exemplo, 5052) são altamente maleáveis, permitindo raios de curvatura pequenos e formas complexas com mínimo retorno elástico, tornando-os opções econômicas para muitas aplicações.
Com certeza. Nossos controles CNC permitem programar qualquer ângulo, incluindo frações de grau. Trabalhamos em parceria com você para validar o projeto quanto à viabilidade de fabricação antes do início da produção.
A qualidade está presente em cada etapa: desde o projeto para fabricação (DFM) na pré-produção, passando pelo monitoramento do ângulo e da força durante o processo, até a inspeção final com ferramentas como scanners a laser e máquinas de medição por coordenadas (CMMs), para verificar se cada peça atende às especificações do projeto.
