تُعدّ مقارنة خدمات تصنيع الصفائح المعدنية باستخدام الحاسوب (CNC) والطباعة ثلاثية الأبعاد إطارًا لحلّ مشكلة ارتفاع تكلفة إزالة المعادن، وضعف جودة السطح، والفجوات الدقيقة في التركيب. بالنسبة للأسطح المتداخلة الحساسة، تبلغ نسبة التفاوت المسموح بها ±0.005 مم كما هو موضح في الرسم. أما بالنسبة للأبعاد الأخرى، فتبلغ نسبة التفاوت المسموح بها ±0.05 مم كما هو موضح في معيار ISO 2768-1-m.
يحقق المشروع رقم MED-2026-884 وفورات بنسبة 27.6% لكل قطعة، وفترة تسليم أقصر بـ 11 يومًا بفضل التحول إلى نظام القطع الصلب. ويضمن الرد خلال ساعتين على طلب التصميم للتصنيع إمكانية التصنيع قبل تقديم عرض السعر.
دليل مرجعي سريع
يتم إجراء التقييم الأولي من خلال مقارنة المواد المعدنية الهندسية القياسية مع قدرات عمليات الصناعة للمعدات المستخدمة في نفس المجال.
| نوع العملية | حجم الدفعة الاقتصادية | أقصى قدر من التسامح الممكن تحقيقه | خشونة السطح | الاستثمار الأولي في الأدوات | مدة التسليم |
| تصنيع الصفائح المعدنية | 50 – 10000+ قطعة | ±0.05 مم – ±0.2 مم | Ra 1.6 ميكرومتر – Ra 3.2 ميكرومتر | مستوى منخفض إلى متوسط (قوالب الثني/أدوات التثقيب) | 3 - 7 أيام عمل |
| خدمات التصنيع باستخدام الحاسب الآلي | 1 – 5000 قطعة | ±0.002 مم – ±0.01 مم | Ra 0.4 ميكرومتر – Ra 0.8 ميكرومتر | منخفض جدًا (تركيبات مرنة عالمية) | من 2 إلى 5 أيام عمل |
| الطباعة ثلاثية الأبعاد (DMLS/SLM) | 1 – 50 قطعة | ±0.05 مم – ±0.1 مم | Ra 3.2 ميكرومتر – Ra 6.3 ميكرومتر | لا شيء (لا توجد قيود على القوالب) | من يوم إلى ثلاثة أيام عمل |
تُعدّ العلب والأغلفة ذات الجدران الرقيقة والأغلفة الموحدة الأنسب للتصنيع باستخدام عمليات إنتاج الصفائح المعدنية . أما مكونات التدفق المعقد للقنوات والمكونات ذات التصميم الأمثل، فيُفضل إنتاجها باستخدام تقنية الطباعة ثلاثية الأبعاد. بينما يُنصح بإنتاج أسطح التلامس ذات متطلبات الصلابة العالية، والمكونات ذات منع تسرب الهواء العالي، والأجزاء ذات الدقة العالية باستخدام عمليات الخراطة/التفريز باستخدام الحاسوب (CNC) .
أهم النقاط
- مبدأ التفاوت/التكلفة: تُصنّع أسطح تلامس المحامل غير الخاضعة للتفاوت وفقًا لمعيار ISO 2768-m بمستوى تفاوت ±0.05 مم . أما مكونات التلامس والمحامل ذات التفاوت الدقيق، فيقتصر مستوى التفاوت فيها على ±0.005 مم. ويتم تقليل تكلفة القطعة الواحدة بنسبة 20% من خلال التصنيع باستخدام الحاسوب (CNC).
- كمية الدفعة وعتبات معالجة القطع: عند إنتاج ما بين قطعة واحدة إلى عشر قطع للنماذج الأولية، يُنصح باستخدام الطباعة ثلاثية الأبعاد للمعادن . حجم الدفعة الذي يبلغ خمسين قطعة يجعل استخدام عملية التصنيع باستخدام الحاسوب (CNC) مجديًا اقتصاديًا. أما حجم الدفعة الذي يزيد عن خمسمائة قطعة ذات سماكة موحدة، فيُفضل تشكيلها وثنيها باستخدام الصفائح المعدنية. يتميز تشكيل/ثني الصفائح المعدنية بميزة اقتصادية كبيرة.
- تُحدد جودة السطح المواد الخام المستخدمة في عمليات ما بعد التصنيع: تتميز المكونات المصنعة باستخدام آلات CNC بنعومة سطح تتراوح بين 0.4 و0.8 ميكرومتر (Ra) . وتُعادل نعومة السطح هذه (Ra 0.4 إلى Ra 0.8 ميكرومتر) سطح الأنودة الصلبة من النوع الثالث وفقًا للمعيار العسكري MIL-A-8625. أما سطح المكونات المعدنية المطبوعة ثلاثية الأبعاد، فتبلغ نعومة سطحها الأصلية (Ra 3.2 ميكرومتر) . ويتطلب التجميع الدقيق هامش خطأ قدره 0.5 مم في عملية التصنيع باستخدام آلات CNC.
كيف تختلف تكاليف التصنيع بين تشكيل الصفائح المعدنية باستخدام الحاسوب والطباعة ثلاثية الأبعاد؟
تختلف تكلفة التصنيع تبعًا لكمية الدفعة، واستهلاك تكلفة الأدوات، ومدة دورة إنتاج كل قطعة. توفر الطباعة ثلاثية الأبعاد أقل تكلفة للقطعة الواحدة عند إنتاج من 1 إلى 10 قطع في مرحلة النماذج الأولية، دون أي تكلفة للأدوات. تنخفض تكلفة تصنيع الصفائح المعدنية بنسبة تزيد عن 30% بعد إنتاج 100 قطعة بفضل القطع بالليزر والتشكيل بالضغط. تُعدّ المعالجة باستخدام الحاسوب (CNC) التقنية الأكثر فعالية من حيث التكلفة لتصنيع من 10 إلى 500 قطعة في دفعة واحدة، مع هامش خطأ ±0.05 مم وفقًا لمعيار ISO 2768-m.
| عامل التكلفة | صفائح معدنية (أكثر من 500 قطعة) | التصنيع باستخدام الحاسوب (10-500 قطعة) | الطباعة ثلاثية الأبعاد (1-50 قطعة) |
| تكلفة القطعة الواحدة | 8-15 دولارًا | 42-78 دولارًا | 180-250 دولارًا |
| الاستثمار في الأدوات | 800-2500 دولار (يموت) | 50-200 دولار (التجهيزات) | 0 دولار |
| استخدام المواد | 92-95% | 65-75% | 85-90% |
| أفضل هندسة ملائمة | علب ذات جدران رقيقة، وأقواس تثبيت | هياكل دقيقة، ثقوب ملولبة | قنوات داخلية، شبكات عضوية |
يتراوح النطاق الأمثل لكمية طلب عرض أسعار التصنيع باستخدام الحاسوب (CNC) بين 10 و500 قطعة مع متطلبات دقة عالية. وتؤكد بيانات خدمة مقارنة تكاليف التصنيع هذه التقديرات. يُوزّع تسعير إنتاج الصفائح المعدنية تكلفة الأدوات على كامل الطلب، مما يوفر ما بين 30 و40% من تكاليف التصنيع باستخدام الحاسوب (CNC) عند طلب كميات كبيرة.
مصدر البيانات: سجل تحليل الرسومات ثلاثية الأبعاد/ثنائية الأبعاد للأتمتة DFM من LS Manufacturing 2025-2026 (حجم العينة >1200).
قم بتنزيل ورقة العمل الخاصة بنا لاختيار العملية للاطلاع على نطاقات تكلفة الجزء الواحد، ومعدلات استخدام المواد، وقواعد الهندسة الأنسب عبر الصفائح المعدنية (500+ قطعة)، والتصنيع باستخدام الحاسب الآلي (10-500 قطعة)، والطباعة ثلاثية الأبعاد (1-50 قطعة) - مما يساعدك على مطابقة العملية المناسبة لحجم الإنتاج الخاص بك.
أي عملية توفر أعلى دقة وأضيق هامش خطأ؟
تُعدّ تقنية التصنيع باستخدام الحاسوب (CNC) أساسًا لتحقيق دقة أعلى مقارنةً بتقنيات ثني الصفائح المعدنية والطباعة ثلاثية الأبعاد للمعادن . تتميز عمليات الخراطة والطحن الدقيقة بمستوى تحمل يتراوح بين 5 و10 ميكرومتر للخصائص الحرجة. أما أسطح التلامس الضيقة للغاية، فتصل دقتها إلى ±0.002 مم . بينما لا تزال دقة الطباعة المعدنية بتقنية DMLS/SLM تبلغ 0.1 مم. وتعاني دقة ثني الصفائح المعدنية من الارتداد وتراكم الانحناءات، مع وجود انحناءات عرضية ضمن مستوى تحمل يتراوح بين 0.05 و0.2 مم وفقًا للمعيار ISO 2768-1 f.
الخطوة 1: تحديد الميزات على مستوى الميكرون في التصميم بمساعدة الحاسوب
دليل مقارنة دقة التفاوتات يساوي افتراضيًا معيار ISO 2768-1 f (0.05 مم لنطاق 0.5-6 مم) . لا تتجاوز التفاوت المسموح به في الميزات غير الأساسية، مما يحافظ على سعر الوحدة منخفضًا مع الحفاظ على نطاق التفاوت الدقيق 5-10 ميكرومتر فقط عند الضرورة.
الخطوة الثانية: تطبيق الأدوات المطلية على الآلات ذات التحكم في درجة الحرارة
تستخدم ماكينات التفريز CNC خماسية المحاور رؤوس تفريز مطلية بالكربيد عند سرعات دوران محددة. لا تُناسب ماكينات التفريز ثلاثية المحاور الأجزاء ذات الأضلاع نظرًا لانحرافها الكبير ( أكثر من 0.01 مم ). يوفر التفريز المتزامن خماسي المحاور دقة تكرارية عالية تصل إلى أكثر من 500 قطعة. باختصار، يُعالج التفريز خماسي المحاور مشكلة الانحراف التي تمنع ماكينات التفريز ثلاثية المحاور من تصنيع الأجزاء ذات الجدران الرقيقة بدقة عالية.
الخطوة 3: التحقق من صحة كل ميزة أساسية على جهاز قياس إحداثيات ثلاثي الأبعاد مُعاير
يتم التحقق من كل ثقب وفتحة حرجة باستخدام جهاز قياس الإحداثيات (CMM) من شركة زايس، وذلك بمقارنتها بالنموذج ثلاثي الأبعاد. ويمكن إدراج نتائج الفحص من جهاز قياس الإحداثيات مباشرةً في وثائق الجودة. ولن تخفي الإجهادات المتبقية من طباعة DMLS أو ارتداد الانحناء في حالة مشاكل التفاوتات في أجزاء الصفائح المعدنية أي تغيير في الشكل الهندسي.
الخطوات التالية
- حدد سماحية 5-10 ميكرومتر فقط لثقوب المحامل والأخاديد المتزاوجة؛ وقم بتخفيف التفاوتات الأخرى وفقًا للمعيار ISO 2768-1 f.
- ضع في اعتبارك شركة تصنيع قطع غيار مخصصة تتمتع بالقدرة على التشكيل المتزامن لخمسة محاور بدقة ±0.002 مم .
- قدم عرض أسعارك لتصنيع CNC بما في ذلك فحص CMM وفقًا لمعيار ISO 10360-2 لجميع الأبعاد الحرجة.
مصدر البيانات: تقرير المعايرة الرسمي لآلة قياس الإحداثيات Zeiss CMM (خطأ المؤشر المكاني MPEE 0.0009 مم مواصفات المعايرة).

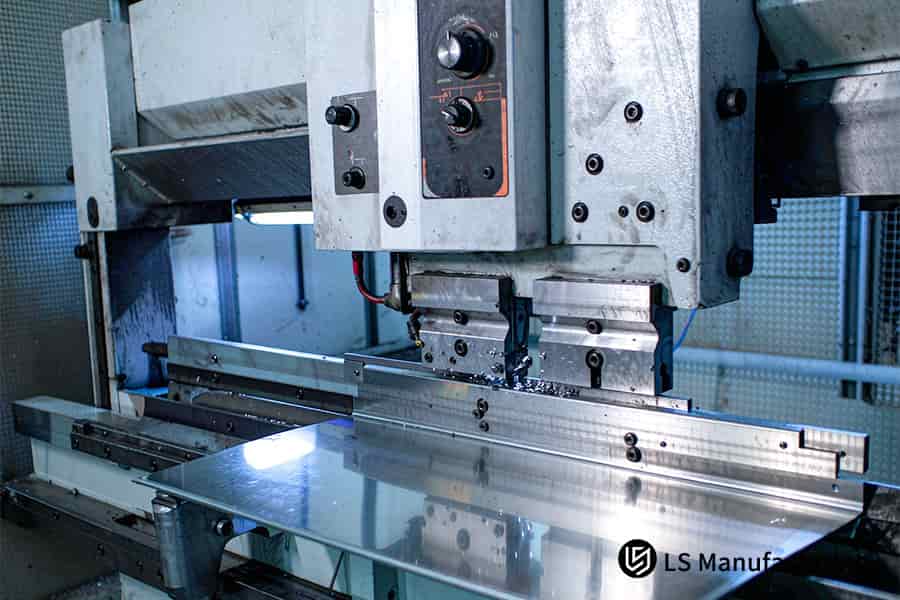

الشكل 1: عرض أسعار تكلفة تصنيع الصفائح المعدنية لثني الغلاف إلى ±0.1 مم.
متى يكون تصنيع الصفائح المعدنية هو الخيار الأكثر فعالية من حيث التكلفة؟
يُعدّ تصنيع الصفائح المعدنية الحل الأمثل من حيث التكلفة لإنتاج الهياكل والأقواس والهياكل ذات الجدران الرقيقة بسماكة ثابتة تتراوح بين 0.5 مم و 6.0 مم . يُنتج القطع بالليزر والثني بالضغط نفايات أقل ووقت دورة أقصر مقارنةً بالتشكيل من قطعة معدنية صلبة باستخدام آلات CNC. كما تنخفض تكلفة تصنيع الصفائح المعدنية بشكل كبير بفضل تقنية التشكيل المتداخل التي تسمح باستخدام 88% من المواد.
مصفوفة القرار: متى تفوز الصفائح المعدنية
- التصميم الهندسي: أغلفة وصناديق وأقواس ولوحات تثبيت ذات سماكة منتظمة. لا يمكن استخدام الصفائح المعدنية في تصنيع الأجزاء ذات التجاويف العميقة والثقوب المغلقة والأجزاء المتزاوجة التي يبلغ سمكها ±0.005 مم ؛ بل يجب استخدام تقنية الطحن باستخدام الحاسوب (CNC) خماسية المحاور.
- سمك الجدار: من 0.5 مم إلى 6.0 مم للصفائح المسطحة. أقل من 0.5 مم يميل إلى الانحناء؛ وأكثر من 6.0 مم يجعله مناسبًا للصفائح، ويتطلب عمليات البلازما أو القطع بالماء.
- المادة: ألومنيوم 5052-H32 للعلب الطبية خفيفة الوزن ورفوف الخوادم؛ فولاذ مقاوم للصدأ SUS304 للتطبيقات الصحية والتطبيقات الخارجية. ينثني كلا النوعين بسهولة دون تشقق بشرط أن يكون نصف قطر الانحناء ≥ 1x السماكة.
- الكمية: 50-500 قطعة هي الكمية المثالية. خدمة الإنتاج بكميات صغيرة باستخدام مكتبة أدوات الضغط المرنة تغنيك عن الحاجة إلى قوالب مخصصة، مما يوفر لك ما بين 800 و30000 دولار أمريكي من تكلفة الأدوات الأولية مقارنةً بالختم.
- التفاوت المسموح به: يغطي التفاوت المسموح به ±0.1 مم في الأجزاء المنحنية وفقًا للمعيار ISO 2768-1:1989 نسبة 90% من تطبيقات التغليف. وتتولى عمليات التصنيع الثانوي المحلية باستخدام الحاسوب (CNC) معالجة أخاديد منع التسرب وفتحات المحامل.
ببساطة: استخدم الصفائح المعدنية في الحالات التي يكون فيها الجزء عبارة عن هيكل قشري مصنوع من سمك موحد - دقة ثني الصفائح المعدنية أقل تكلفة بنسبة 25٪ - 40٪ من التصنيع من قطعة صلبة.
لماذا ينبغي على المهندسين اختيار التصنيع باستخدام الحاسوب (CNC) للإنتاج بكميات صغيرة؟
تُعدّ عمليات التصنيع باستخدام الحاسوب (CNC) مثاليةً لإنتاج كميات صغيرة من الأجزاء الهيكلية، تتراوح بين 10 و1000 قطعة ، ذات خصائص ميكانيكية محددة. تُنتج المواد الصلبة أو المطروقة أجزاءً ذات كثافة 100%، بأسطح مصقولة بدقة Ra 0.8 ميكرون ، وخيوط قياسية. كما تُزيل خدمة الإنتاج بكميات صغيرة باستخدام الحاسوب (CNC) أي تباين في الخواص بين الطبقات أو مسامية داخلية شائعة في مطبوعات المعادن بتقنية الطباعة ثلاثية الأبعاد بالليزر الانتقائي (DMLS).
مقارنة العمليات: التصنيع باستخدام الحاسوب (CNC) مقابل الطباعة ثلاثية الأبعاد بالليزر الانتقائي (DMLS) مقابل تصنيع الصفائح المعدنية
| معيار | التصنيع باستخدام الحاسوب (10-1000 قطعة) | الطباعة ثلاثية الأبعاد بتقنية DMLS | صفائح معدنية |
| سلامة المواد | مخزون صلب كثيف بنسبة 100% | مسامية تصل إلى 0.18% | ورقة كثيفة بنسبة 100% |
| ثبات القوة | متجانس الخواص (بدون تحيز في الطبقات) | تباين في الإنتاجية بنسبة 7% حسب اتجاه البناء | متجانس الخواص ضمن المقياس |
| السطح (بعد المعالجة) | Ra 0.8 ميكرومتر | Ra 6.3–12.5 ميكرومتر | Ra 3.2–6.3 ميكرومتر |
| سوار دقيق | ±0.005 مم حرج | ±0.1 مم نموذجي | ميزات منحنية ±0.1 مم |
| نطاق سماكة الجدار | 0.5–80 مم | 0.3–20 مم | 0.5–6.0 مم |
| مهلة | 5-7 أيام عمل | من 3 إلى 10 أيام (حسب حجم الإنتاج) | 7-14 يوم عمل |
تضمن عمليات التصنيع باستخدام الحاسوب (CNC) قوة متجانسة ودقة تحديد المواقع تصل إلى 5 ميكرون دون مسامية الطباعة ثلاثية الأبعاد بالليزر الانتقائي (DMLS). ويتيح مصنع قطع الغيار المخصصة سماكة جدار تتراوح من 0.5 إلى 80 مم ، بينما يقتصر تصنيع دعامات الصفائح المعدنية على سماكة 6 مم.
اختيار المواد وتخصيص التفاوتات
تبلغ قوة الشد لسبائك الألومنيوم 7075-T651 570 ميجا باسكال، وقوة الخضوع 503 ميجا باسكال وفقًا لمعيار ASTM B209 . يمنع الشد المسبق لسبائك T651 تشوه الأضلاع الرقيقة بعد التشغيل. تخضع الأبعاد غير الحرجة لمعيار ISO 2768-1:1989 من الفئة f بدقة ±0.05 مم ، بينما تتطلب مقاعد المحامل والأسطح المتزاوجة دقة ±0.005 مم . لا تستثمر في التفاوتات الدقيقة إلا عند نقل الأحمال.
بنود العمل
- احصل على عرض أسعار لتصنيع باستخدام آلات CNC باستخدام مادة AL 7075-T651 لأقواس متينة بقوة خضوع 503 ميجا باسكال.
- يُسمح بـ ±0.005 مم فقط لأسطح التحميل؛ قم بتخفيف التفاوتات الأخرى وفقًا للمعيار ISO 2768-1:1989 f .
- قم بتنظيم الدفعات ( 50 ← 200 ← 500 قطعة ) للحفاظ على تدفق نقدي متوافق مع الطلب. بالنسبة للتجميعات التي تتطلب تقليل سمك الجدار، استخدم موردًا لهياكل الصفائح المعدنية كغلاف ثانوي.

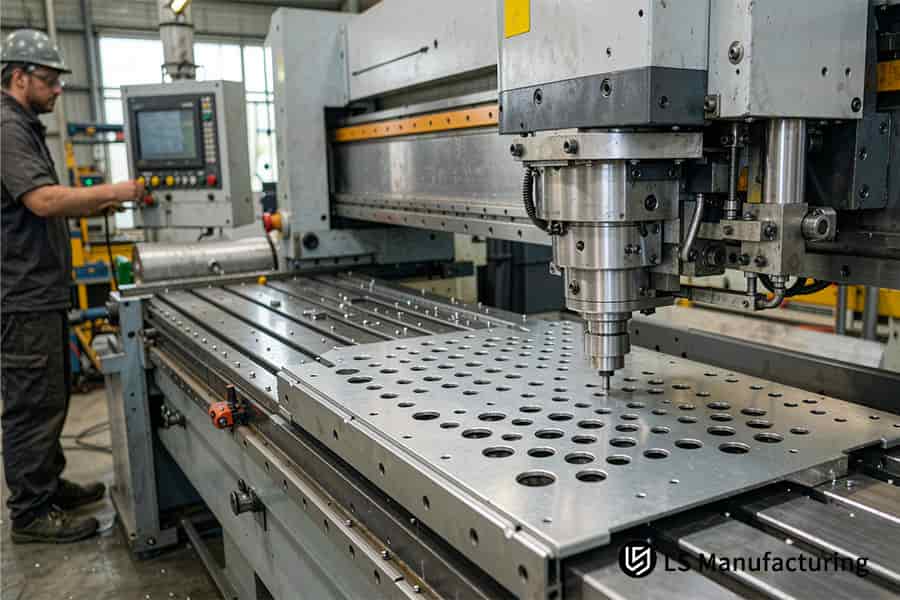

الشكل 2: عملية تصنيع الصفائح المعدنية تثقب لوحة AL 6061 إلى Ra 1.6 ميكرومتر.
تعرّف على المهندسين الذين يقفون وراء هذا الدليل: خبرة عملية من خبراء التصنيع في شركة LS
كتبت غلوريا ، وهي مهندسة عمليات خبيرة تتمتع بخبرة تزيد عن 15 عامًا في مجال التصنيع الدقيق والنماذج الأولية السريعة، هذا الدليل. تحقق من خلفية غلوريا في مجال التصميم للتصنيع (DFM) والتصنيع بشكل عام. وقد راجع كبار مهندسي العمليات جميع مقارنات العمليات والمعايير.
تستند مشاريعكم إلى بيانات إنتاج عملية مستقاة من أكثر من 1200 تحليل DFM . كل بيان للتفاوتات مدعوم بسجلات Intertek المعتمدة من CMM، بما يتوافق مع معيار ISO 9001:2015. جميع التوصيات الخاصة بعمليات صناعة الطيران والفضاء تستند إلى معايير AS/EN 9100 المعتمدة من قبل Bureau Veritas.
يُتيح إطار اختيار العمليات الذي توفره شركة غلوريا تحليلًا فعالًا لخيارات تشكيل الصفائح المعدنية، والتصنيع باستخدام الحاسوب (CNC)، والطباعة ثلاثية الأبعاد، استنادًا إلى التكاليف الفعلية، والتفاوتات المسموح بها، وفترات التسليم. وتُوفر الخبرة العملية في المصانع معايير اختيار واقعية.
متى تتفوق الطباعة ثلاثية الأبعاد للمعادن على عمليات التصنيع التقليدية القائمة على الطرح؟
تتفوق الطباعة ثلاثية الأبعاد للمعادن على عمليات التصنيع التقليدية بالطرح لإنتاج من قطعة إلى خمس قطع ذات تجاويف داخلية، أو قنوات تبريد متوافقة، أو هياكل مُحسّنة. تُظهر مقارنة خدمات تصنيع الصفائح المعدنية مع خدمات التصنيع باستخدام الحاسوب (CNC) وخدمات الطباعة ثلاثية الأبعاد أن تقنيتي DMLS/SLM لا تُقيّد وصول الأدوات، حيث تُدمج التجميعات متعددة القطع في قطعة واحدة. كما تتجنب خدمات الإنتاج بكميات صغيرة، القائمة على تقنيات التصنيع الإضافي، حدوث الأعطال الناتجة عن تداخل الأدوات على المسارات المنحنية المغلقة.
ثلاث خطوات لاختيار المادة المضافة
الخطوة الأولى - ضمان وجود مساحة رأسية لا تقل عن 30% لتقليل الكتلة. يجب أن يوفر تصميمك فرصًا لتحسين الهيكل عندما يتم وضع جميع المواد على مسار التحميل فقط. توفر الشبكة ذات الجدران الرقيقة التي يصل سمكها إلى 0.3 مم تخفيضًا في الوزن بنسبة 30% على الأقل، وهو أمر غير ممكن باستخدام ماكينة CNC خماسية المحاور لأن أداة القطع لا تصل إلى الفراغات الخلوية المغلقة.
الخطوة الثانية - تأكد من أن قنوات السوائل لا تتطلب أي معالجة إضافية. يجب أن تكون مقاطع قنوات السوائل قابلة للطباعة كما هي. تُظهر مقارنة عملية التصنيع المخصصة أن القنوات التي يتم إنشاؤها عن طريق الحفر أو الطحن تظل خطية، بينما تلك المصنوعة بتقنية الطباعة ثلاثية الأبعاد بالليزر الانتقائي (DMLS) تكون متوافقة مع شكل القطعة. تتعامل عملية تصنيع النماذج الأولية من الصفائح المعدنية مع الأقواس الخارجية، ولكنها لا تستطيع إنشاء شبكات داخلية متفرعة.
الخطوة 3 - تحديد تشطيب سطح المرجع الحرج باستخدام الحاسوب (CNC). تخضع واجهة التجميع لعملية تصنيع لاحقة للطباعة. تعمل عملية التصنيع اللاحقة باستخدام الحاسوب (CNC) على تحسين هذه الأسطح لتصل دقتها إلى أقل من 10 ميكرون وفقًا للمعيار ISO 2768-1:1989، مما يجمع بين الهندسة المعقدة ودقة التركيب.
عندما لا يزال الطرح هو المنتصر
لا تزال آلات CNC ثلاثية وخماسية المحاور رائدة في تصنيع الكتل الصلبة ذات الميزات المكشوفة وبدقة تصل إلى ±0.005 مم . تتميز أسطح DMLS بخشونة سطحية تتراوح بين 6 و12 ميكرون Ra ؛ ويتم تطبيق معيار ASTMS 3301 لتخفيف الإجهاد قبل أي عملية تصنيع باستخدام CNC. يهتم موردو تجهيزات لحام الصفائح المعدنية فقط بقوالب التجميعات المختومة، وليس بالقوالب الحلزونية.
الشكل 3: يقوم مصنع قطع الغيار المخصصة بلحام إطار AL 5052 بدقة ±0.1 مم.
كيف تحدد أحجام الإنتاج الطريقة الأكثر اقتصادية للتصنيع؟
يُعدّ حجم الإنتاج المعيار الرئيسي لتحديد طريقة التصنيع الأكثر اقتصادية. يُفضّل استخدام الطباعة ثلاثية الأبعاد أو التصنيع السريع باستخدام الحاسوب (CNC) لإنتاج ما بين 1 إلى 10 وحدات دون تكلفة أدوات، بينما يحقق الإنتاج من 50 إلى 500 قطعة التكلفة المثلى للوحدة باستخدام التصنيع باستخدام الحاسوب (CNC)، حيث تبرز خدمات الإنتاج بكميات صغيرة . أما إنتاج أكثر من 1000 قطعة من الجدران المتطابقة فيستفيد من عروض أسعار تصنيع الصفائح المعدنية .
مصفوفة القرار: اختيار العملية بناءً على حجم العمليات
- من 1 إلى 10 وحدات (EVT/DVT): تؤكد الطباعة ثلاثية الأبعاد على الشكل والملاءمة؛ وتختبر آلات CNC متعددة المحاور النوى الحاملة للأحمال . عدم وجود استثمار في الأدوات الصلبة يعني أن تكرارات التصميم سريعة.
- من 50 إلى 500 قطعة (خاصة): يتم دمج التصنيع باستخدام الحاسوب (CNC) مع معالجة الصفائح المعدنية للحصول على أغطية ذات سماكة موحدة. ولا تزال ميزات تحديد موقع القلب تُصنع باستخدام الحاسوب. ويقوم مصنع متخصص في تصنيع الأجزاء المخصصة ، بالتنسيق بين التقنيتين، بضبط تكلفة قائمة المواد تدريجياً.
- أكثر من 1000 قطعة (MP): يُعد تشكيل الصفائح المعدنية الخيار الأمثل لإنتاج قطع ذات سماكة موحدة. ينخفض زمن دورة الإنتاج لكل قطعة بشكل ملحوظ، وذلك بفضل توزيع استهلاك تكلفة الأدوات على عدد كبير من القطع.
تحليل معمق لعوامل التكلفة
يُوزّع استهلاك تكلفة الأدوات تكلفة الإعداد الثابتة على الكمية Q. إجمالي التكلفة لكل قطعة يساوي تكلفة الإعداد مقسومة على Q بالإضافة إلى تكلفة التشغيل المتغيرة. عند Q=10، تكلفك أداة التثبيت التي تبلغ قيمتها 3000 دولار 300 دولار للقطعة الواحدة؛ وعند Q=500، تكلفك 6 دولارات فقط للقطعة الواحدة .
تشمل أسعار الصفائح المعدنية تكلفة المواد، والقطع، والثني، واللحام، والملحقات، والتشطيب، والكمية. وتتراوح نسبة هدر المواد بين 15% و35%، وتعتمد على كفاءة عملية التشكيل. أما أسعار قطع الصفائح المعدنية بالليزر فتعتمد على عرض القطع وشكله الهندسي. وتؤدي دقة ثني الحواف غير الوظيفية إلى زيادة التكلفة دون جدوى.
بنود العمل
- اطلب عرض أسعار خدمة مقارنة تكاليف التصنيع لمنتجات CNC، والصفائح المعدنية، والطباعة ثلاثية الأبعاد لحجمك المحدد قبل اعتماد التصميم.
- فصل الأغطية ذات السماكة الموحدة عن محددات المواقع الدقيقة بأكثر من 50 قطعة لتحقيق اقتصاد على نطاق واسع في صفائح المعادن.
- استثمر في الأدوات الصلبة ( صب القوالب، والختم ) فقط بعد تحقيق نقطة التعادل في حجم الإنتاج الذي تم تأكيده من خلال التصميم للتصنيع.
مصدر البيانات: سجل تحليل الرسومات ثلاثية الأبعاد/ثنائية الأبعاد للأتمتة DFM من LS Manufacturing 2025-2026 (حجم العينة >1200).
ما هي التشطيبات السطحية التي يمكنك تحقيقها عبر عمليات مختلفة؟
تعتمد توافقية تشطيب السطح على طريقة تشكيل كل منها. توفر عملية الطحن باستخدام الحاسوب (CNC) تشطيبات ذات خشونة سطحية (Ra) تتراوح بين 0.4 و0.8 ميكرومتر، ما يجعلها متوافقة تمامًا مع متطلبات الأنودة الصلبة من النوع الثالث وفقًا للمعيار MIL-A-8625 (سماكة طبقة 50 ميكرومتر، 1000 ساعة من اختبار رذاذ الملح) دون الحاجة إلى تلميع إضافي. أما عند مقارنة تشطيب الصفائح المعدنية باستخدام الحاسوب (CNC) والطباعة ثلاثية الأبعاد، نجد أن خشونة سطح الصفائح المعدنية تبلغ 1.6 ميكرومتر، بينما تتطلب المواد المُلبدة بتقنية DMLS، والتي تتراوح خشونة سطحها بين 3.2 و6.3 ميكرومتر، عمليات تشغيل لاحقة - يمكنك التأكد من ذلك بالرجوع إلى دليل مقارنة دقة التفاوتات .
خشونة السطح وتوافق التشطيب حسب العملية
| عملية | الراديوم المعالج | خيارات الإنهاء | التأثير البُعدي |
| التصنيع باستخدام الحاسوب (CNC) | Ra 0.4–0.8 ميكرومتر | الأكسدة الصلبة، النيكل غير الكهربائي، التخميل | تم ضبطها على ±0.005 مم وفقًا للمعيار ISO 2768-1:1989 |
| صفائح معدنية | Ra 1.6 ميكرومتر (المادة الأساسية) | طلاء مسحوقي، طلاء بالزنك | انحناء ±0.1 مم على مقياس 2 مم |
| الطباعة ثلاثية الأبعاد بتقنية DMLS | Ra 3.2–6.3 ميكرومتر | السفع بالخرز + إعادة التشطيب باستخدام الحاسوب + التلميع الكهربائي | معالجة لاحقة للوصول إلى خشونة سطحية Ra 0.8 ميكرومتر على نقاط مرجعية |
يتم تغذية الألمنيوم المصقول بتقنية CNC إلى خط أنودة صلبة بسماكة 50 ميكرومتر دون الحاجة إلى عملية تنعيم إضافية. يجب أن تتضمن عروض أسعار خدمات ثني الصفائح المعدنية طلاءً مسحوقيًا أو طلاءً بالزنك للحماية الخارجية من التآكل، حيث أن المادة الخام لا تتحمل التعرض لرذاذ الملح لمدة 1000 ساعة .
سلسلة تشطيب مركبة للأجزاء المطبوعة
تبدأ عملية تصنيع مكونات الطباعة ثلاثية الأبعاد بتقنية DMLS بعملية السفع بالخرز لتسوية الركيزة المسامية. ثم تُجرى عمليات التصنيع اللاحقة باستخدام الحاسوب (CNC) لضبط أسطح منع التسرب بدقة تصل إلى خشونة سطحية (Ra) تبلغ 0.8 ميكرومتر . وأخيرًا، تُجرى عملية التلميع الكهربائي للحصول على سطح مصقول كهربائيًا على الفولاذ المقاوم للصدأ.
تُنتج شركة تصنيع قطع غيار مخصصة، باستخدام هذه العملية ثلاثية الخطوات، قطعًا بتقنية الطباعة ثلاثية الأبعاد بالليزر الانتقائي (DMLS) متوافقة مع متطلبات منع التسرب الصناعية. لا تحتاج قطع تجميع الصفائح المعدنية إلا إلى طبقة أساسية بسمك 1.6 ميكرومتر (Ra) بالإضافة إلى طبقة طلاء مسحوقية، دون الحاجة إلى أي عملية مركبة مكلفة.
مصدر البيانات: وفقًا لمواصفات MIL-A-8625 النوع الثالث من الأنودة الصلبة العسكرية (سمك الفيلم 50 ميكرومتر ومعيار اختبار رش الملح لمدة 1000 ساعة).

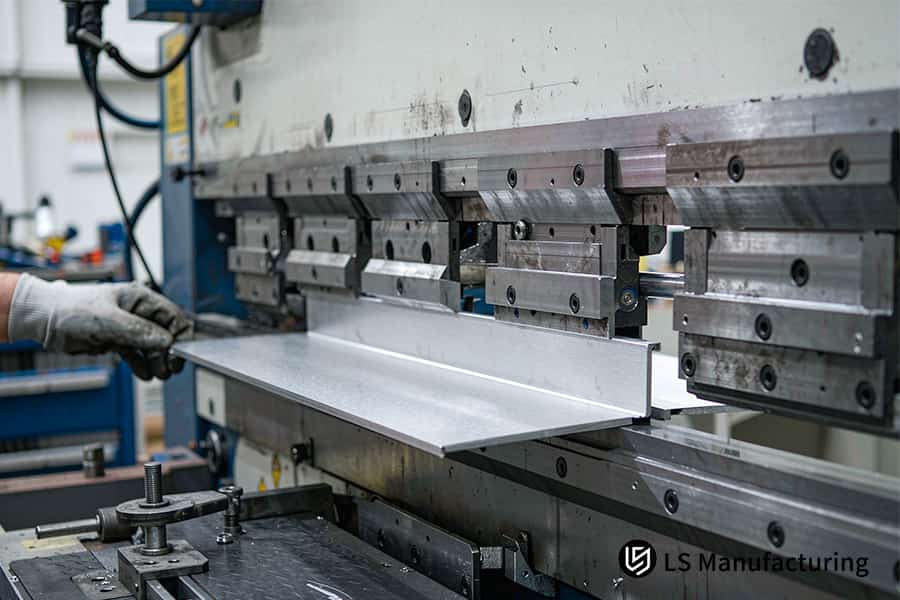

الشكل 4: مكبس تشكيل الصفائح المعدنية يشكل قناة AL 5052 بزاوية 90 درجة.
كيف يمكنك اختيار الشركة المصنعة المناسبة لقطع الغيار المخصصة لمشروعك؟
اختر شركة تصنيع قطع غيار مخصصة حاصلة على شهادتي ISO 9001:2015 و AS9100D:2016. توفر عمليات التصنيع باستخدام الحاسب الآلي الداخلية، وتصنيع الصفائح المعدنية الدقيقة، وتقنيات التصنيع الإضافي نطاقًا تراكميًا أقل من 5 ميكرون في دليل مقارنة دقة التفاوت .
تدقيق هندسي من ست خطوات لاختيار الموردين
الخطوة 1 - التحقق من شهادات الجودة. يجب أن يكون المرشحون مسجلين في ISO 9001:2015، وAS9100D:2016 للتحكم في مخاطر صناعة الطيران.
الخطوة الثانية - ضمان القدرة على تنفيذ عمليات متعددة داخل الشركة. إن الجمع بين عمليات التصنيع باستخدام الحاسب الآلي، وتصنيع الصفائح المعدنية ، والتصنيع الإضافي في ورشة واحدة يمنع تراكم التفاوتات بين المصانع.
الخطوة 3 - تقييم دقة المحاذاة. يُمكن للتجميع الهجين داخل الشركة في ورشة واحدة تحقيق مستويات عالية من التفاوتات. أما الاستعانة بمصادر خارجية فتجعل ذلك مستحيلاً.
الخطوة 4 - اطلب تحليل DFM لمدة 24 ساعة مع عرض أسعار لتصنيع CNC لتحديد المشكلات المحتملة المتعلقة بالجدران الرقيقة.
الخطوة 5 - فحص معايرة جهاز قياس الإحداثيات ثلاثي الأبعاد (CMM). مع جهاز قياس الإحداثيات ثلاثي الأبعاد من زايس، وفقًا لمعيار ISO 10360-2:2009، تتوفر قيم MPE_E على كل نقطة مرجعية.
الخطوة 6 - تأكيد وثيقة فحص المركبة الأولية (FAI). تُثبت رسومات البالون وتقرير العينة الأولى وفقًا لمعيار SAE AS9102 أن الأجزاء تفي بالمعايير المطلوبة.
خدمة التصنيع الدقيق باستخدام الحاسوب (CNC) وتصنيع الصفائح المعدنية الهجينة من LS Manufacturing لهياكل المناظير التشخيصية الطبية: تحسين التصميم للتصنيع (DFM) وخفض تكاليف العمليات المتعددة
تُستخدم تقنية تصنيع الصفائح المعدنية الهجينة مع حشوات CNC كبديلٍ لتقنية التشكيل الخماسي المحاور التقليدية في تصنيع هياكل المناظير الطبية. وتقوم هذه التقنية بقطع الصفائح المعدنية بدقة عالية باستخدام تقنية CNC، ثم تشكيل الغطاء الخارجي المصنوع من الألومنيوم 5052 باستخدام الليزر والضغط.
تحديات العميل
تم تصميم غلاف التحكم الخاص بمنظار داخلي لفريق البحث والتطوير الطبي مبدئيًا من خلال تشكيل كتلة صلبة من الألومنيوم 6061-T6 باستخدام آلة طحن خماسية المحاور . تسبب التخشين غير المتماثل للجدران الرقيقة (1.2 مم) في انحناء يزيد عن 0.04 مم . بلغت نسبة رفض التجميع 14.8%، بينما أعاق وقت التسليم البالغ 18 يومًا الجدول الزمني لبناء التجارب السريرية.
حلول التصنيع LS
تم دمج تجويف المحمل وفتحة التوجيه المحكمة الإغلاق في وحدة CNC رباعية المحاور منفصلة، وتم تشطيبها بدقة ±0.005 مم. وكشفت اختبارات اللحام الأولية عن انكماش الوصلة نتيجةً للحرارة الموضعية. ولتجنب أي تشوه متبقٍ في التثبيت، تم تطبيق عملية تلدين لتخفيف الإجهاد عند درجة حرارة 180 درجة مئوية ونظام تثبيت متناظر على آلة المحاور الأربعة .
النتائج والقيمة
انخفض سعر الوحدة من 312 دولارًا إلى 226 دولارًا (بنسبة 27.6%) . كما انخفضت معدلات الهدر وإعادة العمل من 14.8% إلى 2.3% . وتقلصت مدة التسليم من 18 يومًا إلى 11 يومًا (بنسبة 38.9%) . وشملت معالجة السطح السفع بالخرز والأنودة الصلبة من النوع الثالث وفقًا لمعيار MIL-A-8625 بمعامل خشونة سطحية Ra 0.8 ميكرومتر. وحافظ تصنيع الصفائح المعدنية حسب الطلب على دقة سطح المرجع دون الحاجة إلى إزالة الكتلة الصلبة، كما هو موضح في مشروع رقم MED-2026-884 وفقًا لمعيار ISO 9001:2015.
مصدر البيانات: سجل التحقق من صحة التصنيع الدقيق الطبي لشركة LS Manufacturing (رقم المشروع #MED-2026-884، حجم عينة قاعدة البيانات الفعلية >1200).
اطلب مقارنة تكلفة بين التصنيع الهجين والتصنيع باستخدام الكتلة الصلبة لحافظة الأجهزة الطبية الخاصة بك - احصل على تحليل جنبًا إلى جنب يوضح الاستخدام المتوقع للمواد، وتوفير تكلفة الوحدة، وتقليل وقت التسليم من خلال الانتقال من عملية التشكيل الخماسي المحاور إلى التصنيع الهجين للصفائح المعدنية + إدخال CNC.
الأسئلة الشائعة
1. كيف أختار بين التصنيع باستخدام الحاسوب (CNC) والطباعة ثلاثية الأبعاد للمعادن لإنتاج النماذج الأولية بسرعة؟
تضمن عمليات التصنيع باستخدام الحاسوب (CNC) دقة تصل إلى ±0.005 مم لأسطح التلامس متناهية الصغر، وبكميات تتراوح من قطعة واحدة إلى 20 قطعة. أما الطباعة ثلاثية الأبعاد للمعادن فهي الخيار الأمثل للقنوات الداخلية شديدة التعقيد. توفر شركة LS Manufacturing كلا التقنيتين داخليًا لإنتاج النماذج الأولية بسرعة، مما يتيح لك الانتقال بسهولة من التصنيع باستخدام الحاسوب (CNC) إلى الطباعة ثلاثية الأبعاد لأجزائك دون الحاجة إلى تغيير الموردين، وبالتالي توفير أسابيع عديدة من البحث عن مصادر التوريد.
مصدر البيانات: تقرير معايرة آلة قياس الإحداثيات ثلاثية الأبعاد من شركة زايس
2. ما هي عملية التصنيع الأكثر فعالية من حيث التكلفة للعلب المعدنية ذات الجدران الرقيقة؟
تُعدّ صناعة الصفائح المعدنية الخيار الأمثل والأكثر اقتصاديةً لإنتاج هياكل معدنية رقيقة ومتجانسة الجدران، حيث لا تتجاوز مدة دورة الإنتاج ثوانٍ معدودة، وتكون التكلفة أقل بنسبة 25% من عمليات التشكيل باستخدام الحاسوب (CNC). تمتلك شركة LS Manufacturing منشأةً متعددة الاستخدامات لتصنيع الصفائح المعدنية، تتميز بقدرات ثني سريعة دون الحاجة إلى قوالب. وبذلك، يُمكن إنتاج هياكلكم المعدنية الرقيقة الجدران بسرعة فائقة دون أي استثمار في القوالب.
3. هل يمكن للأجزاء المعدنية المطبوعة ثلاثية الأبعاد تحقيق دقة عالية دون الحاجة إلى عمليات التصنيع اللاحقة باستخدام الحاسوب؟
لا، لا يمكن لتقنية الطباعة ثلاثية الأبعاد بالليزر الانتقائي المباشر (DMLS) تصنيع أجزاء مطبوعة بدقة عالية دون معالجة لاحقة باستخدام الحاسوب (CNC). تبلغ دقة الطباعة بتقنية DMLS عادةً ±0.05 مم، وخشونة السطح Ra 3.2 ميكرومتر . تقوم شركة LS Manufacturing بإجراء معالجة لاحقة باستخدام الحاسوب (CNC) للحصول على ثقوب وفتحات دقيقة بدقة ±0.005 مم، مما يعني أن أجزاء الطباعة ثلاثية الأبعاد ستكون متطابقة تمامًا في خطوة معالجة لاحقة واحدة فقط.
4. ما هي المدة الزمنية القياسية لعروض أسعار التصنيع باستخدام الحاسب الآلي المخصصة والنماذج الأولية؟
تُجري شركة LS Manufacturing تقييمًا للتصميم من أجل التصنيع (DFM) وتقديم عرض سعر خلال ساعتين ، مع فترة تسليم تتراوح بين 3 و5 أيام عمل لتصنيع النماذج الأولية القياسية عالية الدقة، كما يُمكن الشحن السريع خلال 48 ساعة. ستحصل نماذجك الأولية المصممة خصيصًا بتقنية CNC على تقييم هندسي سريع وجدول إنتاج فعال.
5. ما هي المواد المتاحة لخدمات تصنيع الصفائح المعدنية حسب الطلب وخدمات التصنيع باستخدام الحاسوب (CNC)؟
تتوفر لدينا مجموعة كاملة من المواد لتصنيع الصفائح المعدنية حسب الطلب باستخدام تقنية CNC ، بما في ذلك مواد مثل الألومنيوم 6061-T6/7075، والفولاذ المقاوم للصدأ SUS304/316L، وسبائك التيتانيوم TC4، والبلاستيك الهندسي. جميع المواد المستخدمة مزودة بشهادات جودة وفحص دقيق باستخدام التحليل الطيفي. سيتم إنتاج قطعك المصممة خصيصًا من مواد مضمونة.
6. كيف يؤثر حجم الإنتاج على تكلفة الوحدة الواحدة عبر العمليات المختلفة؟
تتميز الطباعة ثلاثية الأبعاد بسعر وحدة ثابت بغض النظر عن الكمية؛ بينما تُعدّ تقنية CNC الخيار الأمثل بين 50 و500 وحدة ؛ أما تشكيل الصفائح المعدنية فيحقق استردادًا سريعًا للتكاليف بعد تجاوز 500 وحدة. تمتلك شركة LS Manufacturing قاعدة بيانات تجريبية تمكننا من تحديد نقطة التعادل للعملية بناءً على الكمية المطلوبة، وبالتالي توجيه مشروعك إلى العملية الأكثر كفاءة منذ البداية.
7. ما هي التشطيبات السطحية التي يمكن تطبيقها على الأجزاء المصنعة حسب الطلب والأجزاء المعدنية الصفائحية؟
تشمل التشطيبات المتاحة السفع الرملي، والتخميل، والطلاء الكهربائي، والأنودة الصلبة. يتوافق تشطيب الأنودة الصلبة من شركة LS Manufacturing مع معيار MIL-A-8625 من النوع الثالث ، ويلبي متطلبات اختبار رش الملح لمدة 1000 ساعة ، مما يمنح قطعك المصممة حسب الطلب مقاومة للتآكل ومتانة على مستوى عسكري.
مصدر البيانات: مواصفات MIL-A-8625
8. كيف تضمن شركة LS Manufacturing دقة الأبعاد للأجزاء المخصصة المعقدة؟
تستخدم شركة LS Manufacturing فحصًا شاملاً أثناء عملية التصنيع باستخدام جهاز قياس إحداثيات ثلاثي الأبعاد من Zeiss بدقة تصل إلى 0.0009 مم ، وتوفر شهادة جودة أبعاد كاملة، وتلتزم التزامًا صارمًا بمعيار ISO 9001:2015 لتتبع الجودة. وبذلك، سيتم تسليم قطعك المصممة حسب الطلب مع ضمان مطابقة الأبعاد ووثائق فحص مفصلة.
حدد موعدًا لاستشارة هندسية لمدة 30 دقيقة لمناقشة احتياجاتك التصنيعية المخصصة - سيقوم فريقنا بمراجعة متطلباتك من حيث التفاوت والمواد والحجم، وسيوصي بمزيج العمليات الأمثل مع عرض أسعار نهائي.
ملخص
يعتمد اختيار العمليات على سُمك الجدار، ومستويات التفاوت المسموح بها في التجميع، وحجم الإنتاج. يُلبي النهج الهجين الذي يستخدم هياكل معدنية مع حشوات CNC متطلبات التكلفة والدقة العالية على حد سواء. توفر المصانع الحاصلة على شهادتي ISO 9001/AS9100D، والتي تضم خبراء في تصميم المنتجات للتصنيع (DFM)، خيارات مرنة للعمليات ودعمًا إنتاجيًا.
يمكن تقديم الرسومات التي تحتوي على تصميمات زائدة، مما يؤدي إلى أوقات تشغيل طويلة وهدر في المواد، بصيغة CAD ثلاثية الأبعاد أو ثنائية الأبعاد (STEP/IGES/DWG) باستخدام زر طلب عرض السعر . يتم إرسال تقييم DFM في غضون ساعتين ، ويتضمن تفاصيل العملية، وجدوى مستويات التفاوت، وتقديرات تكلفة الإنتاج بكميات كبيرة على مستويات مختلفة.
