تعد خدمة أجزاء الليزر المخصصة من OEM أسلوبًا أساسيًا للحصول على عوائد كبيرة على الاستثمار عند نقل مستوى الإنتاج من العينات إلى التصنيع بكميات كبيرة. يعد التحليل الدقيق لتكلفة القطع بالليزر هو المفتاح لتحقيق أقصى عائد على الاستثمار أثناء هذا التغيير. لا يؤدي القطع بالليزر بكميات كبيرة إلى إزالة تكلفة الأدوات العالية التي تأتي عادةً مع الختم فحسب، بل يقلل أيضًا من الوقت قليلاً.
باستخدام ألياف ليزر عالية الطاقة جنبًا إلى جنب مع برامج التنضيد المتقدمة، من الممكن تقليل نفايات الصفائح المعدنية مع الحفاظ على درجة تحمل قصوى تبلغ ±0.1 مم. بهذه الطريقة، يعد القطع بالليزر للإنتاج بالجملة هو الحل الأكثر فعالية من حيث التكلفة لأحجام الإنتاج حيث تصبح الطرق التقليدية باهظة الثمن وغير فعالة.
نظرة عامة سريعة على المعلمات الأساسية لتقليل التكلفة في الإنتاج الضخم للقطع بالليزر
<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 100%؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1">الاستنتاجات الرئيسية
- التخلص من تكاليف العفن: استخدام يمكن لخدمات قطع غيار الليزر المخصصة القضاء تمامًا على الحاجة إلى تكاليف العفن، مما يؤدي إلى توفير كبير نظرًا لأن سيتم تجنب التكاليف الهندسية الأولية للختم التقليدي.
- التحكم في توازن التكلفة عند 30,000-50,000 قطعة: يعد تحسين التخطيط المبتكر سرًا في تحقيق نقطة التوازن بين القطع بالليزر للألواح الثقيلة والختم الأعلى، وهذا يسمح للقطع بالليزر أن يصبح أكثر اقتصادًا للإنتاج المتوسط إلى الكبير الحجم.
- يصل تقليل المواد إلى 18%: يؤدي استخدام قطع الحواف المشتركة الذكي وإزالة الثقوب الزائدة إلى انخفاض كبير في المواد الخام اللازمة، بسبب توفير تكاليف المواد.
لماذا تختار خدمة قطع غيار الليزر المخصصة من شركة LS Manufacturing؟
مع 15 عامًا من الخبرة في مجال تصنيع القطع بالليزر للمعدات الطبية والسيارات والصناعية، تحتاج خدمة قطع غيار الليزر المخصصة من OEM والفعالة من حيث التكلفة إلى ثلاث إمكانات أساسية: معدات عالية الطاقة، وخوارزميات تخطيط ذكية، والتدقيق المسبق لسوق دبي المالي. سيؤدي عدم وجود أحد هذه العناصر إلى تكاليف مخفية أثناء الإنتاج الضخم.
<اقتباس>ISO 9013:2018 القطع الحراري - ينص التصنيف وتفاوتات الأبعاد بوضوح على تفاوتات الملف الشخصي للقطع الحراري الدقيق يجب أن تتوافق مع حدود فئة التخفيف، ويجب دمج عرض HAZ في القبول المعلمات.
نقوم بإجراء أكثر من 300 عملية تدقيق مسبق لسوق دبي المالي، في المتوسط، لمدة عام كامل، وهو ما لا يوفر على عملائنا تكاليف إعادة العمل التي تتراوح بين 8000 إلى 15000 دولار فحسب، بل يضمن أيضًا جودة منتجاتهم. نقوم بتشغيل الماكينات بقدرة 12 كيلو وات - 20 كيلو وات باستخدام تقنية التركيز الديناميكي التي يمكنها التحكم بإحكام في تحمل الألواح السميكة في حدود 0.1 مم، ونحقق معدلات استخدام عالية للمواد تصل إلى 93%.
نستخدم مشروع هيكل المعدات الطبية كمثال آخر. في الأصل، كان هناك انحراف كبير قدره 3.5 ملم و18.2% من العيوب. لحل هاتين المشكلتين، نفذنا قطع نبضي متدرج والإشراف على التصوير الحراري بحيث كان انحراف المنتج 0.2 مم، وكان العيب صفرًا، وتم تحقيق توفير في التكلفة بنسبة 32% وتوفير في الوقت بنسبة 65%. ويمكن تكرار هذا الحل المتقدم بالكامل على دفعات.
هل تريد معرفة ما إذا كان تصميمك يمكن أن يقلل التكاليف من خلال الإنتاج الضخم بالليزر؟ اتصل بمهندسينا للحصول على جدول مقارنة تكاليف الإنتاج الضخم لليزر، والذي يتضمن حسابات نقاط الانعطاف وتقديرات معدل استخدام المواد لقياس الأداء الخاص بك.
لماذا يعد التحليل الشامل لتكلفة القطع بالليزر أمرًا بالغ الأهمية قبل توسيع نطاق خدمة قطع غيار الليزر المخصصة من OEM؟
يساعدك إجراء تحليل تكلفة القطع بالليزر في مرحلة مبكرة على فهم التغيرات في أسعار القطع بالليزر ويمنع تجاوزات الميزانية غير الضرورية عندما تبدأ أخيرًا في استخدام خدمة القطع بالليزر لأجزاء الليزر المخصصة من OEM على نطاق واسع. مجرد النظر إلى وقت المعالجة بالساعة لا يعكس التأثيرات المتغيرة للمتغيرات في العوامل التي تؤثر على تكلفة الوحدة، مثل الغاز المساعد، ووقت الثقب، واستخدام الصفائح المعدنية. يحتاج تحليل تكلفة القطع بالليزر إلى التخلص من التسعير على مستوى السطح للكشف عن التأثير الحقيقي لاستخدام الغاز ووقت الثقب.
التأثيرات الخفية لتكاليف الغاز وزمن الثقب
في الإنتاج الضخم، فإن التأثير الحاسم للغازات المساعدة والعدد الإجمالي للنقاط الثاقبة على التكلفة الإجمالية يتجاوز التوقعات بكثير. غالبًا ما تكون فروق الأسعار في خدمة أجزاء الليزر المخصصة من OEM مخفية في هذه التفاصيل.
- نسبة تكلفة الغاز: على سبيل المثال، يحتاج 3 مم إلى 1.6 ميجا باسكال من النيتروجين عالي الضغط لتحقيق سطح قطع خالٍ من الأكسيد وتبلغ تكلفة الغاز 35-40% من إجمالي تكلفة المعالجة.
- تقليل وقت الثقب: LS التصنيعتقنية تعويض العدسة الحرارية الديناميكية، والتي تقلل وقت الثقب لنقطة واحدة من 0.8 ثانية إلى 0.15 ثانية، إزالة الوقت غير الفعال مباشرة.
- استخدام المواد الورقية: يمكن أن تعني مكاسب الاستخدام، مثلاً 1 بالمائة، توفير ما بين 500 إلى 1200 في تكلفة المواد عندما يتعلق الأمر بالمشروعات التي تحتوي على عشرات الآلاف من الأجزاء.
اختلافات التكلفة بناءً على استراتيجيات تبديل الغاز المختلفة
يعتبر فرق التكلفة بين الغازات المساعدة المختلفة كبيرًا، وبسبب دليل القطع بالليزر الخاص بشركة OEM، يوصي بالاختيار الذي يتناسب بشكل أفضل مع سمك المادة. يؤدي اختيار معلمات القطع بالليزر بشكل مباشر إلى الاختلاف في كفاءة استهلاك الغاز:
- النيتروجين عالي الضغط (≥6 مم): سعر الأسطوانة 85 دولارًا، بدون تشطيب أبيض فضي خالي من الأكسيد، وتمثل تكلفة الغاز 35-40%.
- الأكسجين (6-25 ملم): سعر الأسطوانة 45 دولارًا، ويمكن اعتبار سطح القطع مع بعض الأكسدة يقبل تكلفة الغاز، والتي تمثل 15-20%.
- الهواء المضغوط (≥3 مم): سعر الأسطوانة 12 دولارًا، مع تراكم طفيف للخبث على سطح القطع، وتمثل تكلفة الغاز 8-12%.
يتعلق تحليل تكلفة القطع بالليزر بشكل أساسي بقياس كل شيء، وهو تحول إذا نظرت فقط إلى أسعار المعدات بالساعة. عادةً ما تبدأ تحسينات كفاءة القطع بالليزر بالإدارة السليمة للغاز.

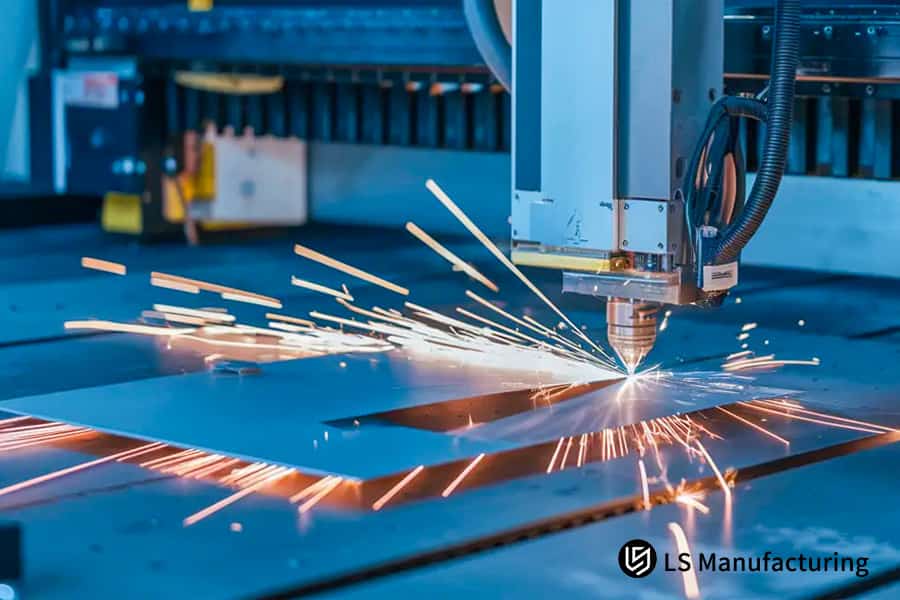

الشكل 1: آلة القطع بالليزر CNC أثناء العمل مع تطاير الشرر.
كيف تؤثر اختيارات الماكينة على مقاييس تسعير خدمة القطع بالليزر ذات الحجم الكبير؟
تختلف أسعار القطع بالليزر للطلبات كبيرة الحجم حسب الخصائص بما في ذلك الطاقة والطول الموجي للآلات. تميل الألواح الرقيقة المعرضة للأجهزة ذات الطاقة المنخفضة إلى تطوير أسطح أكثر خشونة حقًا، في حين أن ليزر الألياف الذي يعمل في نطاق 12 كيلو وات إلى 20 كيلو وات من تصنيع LS يمكن أن يصل إلى أوقات قصيرة جدًا لكل قطعة مع إبقاء التفاوتات قريبة جدًا. تحدد معدات خدمة القطع بالليزر ذات الحجم الكبير مستوى التكلفة.
مقارنة بين ليزر الألياف وكفاءة ليزر ثاني أكسيد الكربون
الاختلافات في مقدار الوقت الذي يحتاجه النوعان لقطع متر واحد بسماكة معينة تؤدي إلى كفاءات مختلفة تمامًا. أحد الأجزاء الكبيرة التي تؤثر على عائد الاستثمار لآلات خدمة أجزاء الليزر المخصصة من OEM هو مطابقة الطاقة.
<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 100%؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1">تصل كفاءة التحويل الكهروضوئي لليزر الألياف إلى 35% (ثاني أكسيد الكربون 10%) فقط، ويمكن تقليل استهلاك الطاقة لكل وحدة بنسبة 60% أثناء الإنتاج عالي المخرجات. تتمتع خدمة القطع بالليزر ذات الحجم الكبير في مجال الألواح الرفيعة من 1.5 إلى 4 مم بسرعة قطع ألياف أسرع من ثاني أكسيد الكربون بمقدار 3 إلى 4 مرات.
التحكم الدقيق في تصنيع الألواح السميكة
لمنع الضرر الناتج عن التمدد الحراري في الألواح التي يزيد سمكها عن 12 مم، طبقت شركة LS Manufacturing نظام تركيز القطع بالليزر الذي يقوم بتصحيح نفسه باستمرار ومؤازرة الفوهة التي تتحرك بمقدار 0.05 مم فقط للحصول على دقة عالية. يعد تحول التركيز أحد أهم العيوب في عملية القطع. لذلك، لا يمكن الحفاظ على دقة القطع بالليزر إلا من خلال المراقبة المستمرة وآليات التصحيح الفوري.
الشكل 2: آلة القطع بالليزر CNC تعالج الصفائح المعدنية.
ما المعلمات التي تحدد الدقة الحقيقية لمكونات OEM المقطوعة بالليزر تحت ضغط شديد؟
لا يقتصر الأمر على التسامح الأبعاد للمكون فحسب، بل أيضًا التشكل المجهري للمنطقة المتأثرة بالحرارة (HAZ) يحدد دقة الليزر قطع مكونات OEM في ظل ظروف التحميل العالية. ومن خلال ضبط تردد نبض الليزر، تمكنت شركة LS Manufacturing من منع حدوث تشققات مجهرية في الأجزاء.
عمر المنتج التعب تحت تأثير المواد الخطرة
تعد المنطقة المتأثرة بالحرارة وصقل الكريستال السطحي بسبب معالجة المعدن بدرجة حرارة عالية عند 3000 درجة مئوية من العوامل التي تحكم خصائص حياة الانحناء والتعب للأجزاء بعد قطع المعدن. في قسم أجزاء الليزر المخصصة لـ OEM، ينعكس التحكم على المستوى المجهري بثلاث طرق مختلفة. لن يكون التحكم البصري للأبعاد ثنائية الأبعاد كافيًا للمواقف التي تتطلب ضغطًا شديدًا مثل المواقف الطبية والسيارات.
<اقتباس>وفقًا لمعيار التفاوتات الهندسية (GPS) معيار ISO 1101:2017: يجب أن تكون الأسطح المقطوعة للأجزاء المقطوعة حراريًا هي جزء التسامح المستدق والزاوية اليمنى من سلسلة التسامح الهندسي كما وإلا فإن تفاوت التجميع التراكمي سيتجاوز حد التسامح.
للامتثال الصارم للمعيار، يتم تثبيت استدقاق أحد جوانب المكون في نطاق 0.02 مم ويتم استخدام ليزر نبضي معدل عالي التردد لقطع المواد لتقليل المخاطر الخطرة عمق أقل من 0.08 مم (6 مم فولاذ S355). بعد القطع، تم حل ثلاث نقاط مهمة:
- تباين غير متوقع في الصلابة: تعد صلابة حافة HAZ أعلى بحوالي 40% إلى 60% من المعدن الأساسي مما يؤدي إلى حدوث تشققات على طول الطبقة المتصلبة وقت الثني.
- تعامد الوجه: تم التحكم في الاستدقاق في حدود 0.02 مم لضمان عدم حدوث فجوات في المفصل.
- تعديل الهيكل: من خلال تطبيق القطع النبضي المعدل عالي التردد، تقتصر مساحة HAZ 6 مم من الفولاذ الهيكلي S355 على أقل من 0.08 مم.
مقارنة معلمات التحكم في HAZ
تؤدي أوضاع المعالجة المختلفة إلى اختلاف كبير في خصائص HAZ. إن اختيار طريقة القطع بالليزر يحدد بشكل مباشر المصفوفة المعدنية:
- الليزر المستمر (CW): عرض HAZ 0.25 مم، وصلابة الحافة 380-420 فولت، وعمر الكلال 65% فقط من المعدن الأساسي.
- تعديل عرض النبض (PWM): عرض HAZ 0.12 م، صلابة الحافة 290-330HV، وعمر الكلال 82% من المعدن الأساسي.
- مصدر الليزر (تصنيع LS): عرض HAZ يبلغ 0.08 مم فقط، والصلابة من 240 هرتز إلى 280 هرتز، وعمر كلال يصل إلى 94% من المعدن الأساسي.
كلمة توضيحية: في كل مرة يزيد عرض HAZ بمقدار 0.05 مم، يصبح عمر المنتج أقصر في التعب بحوالي 10-15%. إن اختيار لعملية القطع بالليزر هو بسبب هذا مسألة حياة أو موت بالنسبة للعناصر الهيكلية للسيارات المصنعة الأصلية والتي تخضع لضغوط متناوبة.
الشكل 3: الأجزاء المصنعة بدقة مع الفرجار والرسومات الفنية.
متى يصبح الإنتاج الضخم للقطع بالليزر أكثر ربحية من بدائل الأدوات الصلبة؟
لقد أخطأت الأدبيات التقليدية باستمرار في الحكم على نقطة الانعطاف حول تكلفة الإنتاج الضخم للقطع بالليزر التي تتجاوز تكلفة ختم القالب. إن أسلوب LS Manufacturing في استخدام التخطيط الرقمي يجعلها تؤجل كثيرًا ختم نقطة التعادل. إن نطاق مزايا التكلفة المقدمة الإنتاج الضخم للقطع بالليزر أكبر بكثير مما يتوقعه المهندسون.
مقارنة نقطة انعطاف التكلفة عند القطع بالليزر مع الختم
يمكن أن يكلف قالب الختم التدريجي مع أسرع وقت لكل قطعة للأجزاء المعقدة وغير المنتظمة الشكل حوالي 15,000 دولار - 50,000 دولار، وتستغرق دورة تعديل القالب عادةً 3-4 أسابيع. بيانات نقطة التحول الفعلية لخدمة القطع بالليزر ذات الحجم الكبير هي كما يلي:
- 1000 قطعة: التكلفة الإجمالية لليزر 4200 دولار أمريكي مقارنة بالختم (22000 دولار متضمن القالب)، ويعتبر الليزر هو الأفضل.
- 5000 قطعة: الليزر بسعر 18500 دولار أمريكي مقابل الختم بالليزر بقيمة 29000 دولار أمريكي هو الخيار المفضل.
- 15000 قطعة: ليزر 51000 دولار مقابل ختم 56000 دولار
- 35000 قطعة: القطع بالليزر 115 دولارًا أمريكيًا 500 ختم يوصى بمبلغ 102000 دولار أمريكي للختم.
- 50,000 قطعة: القطع بالليزر 165,000 مقابل الختم 135,000 ختم موصى به.
وبسبب العمليات الحسابية التي تستخدم بيانات مشاريع حقيقية، المنتجات التي تتطلب التغييرات في كثير من الأحيان (أكثر من مرتين سنويًا) أو التي تحتوي على كميات دفعة واحدة في نطاق 3000 إلى 35000 قطع بالليزر توفر تكلفة إجمالية أقل للوحدة في المتوسط.
تكلفة التعديل ومزايا مرونة العملية
توضح خدمة أجزاء الليزر المخصصة من OEM ثلاث طرق للتفوق إذا كانت التعديلات متكررة، السبب الأول والأساسي هو التحرر من الأداة المادية. تمثل مرونة القطع بالليزر القدرة التنافسية الأساسية للعمليات الخالية من العفن:
- لا توجد أدوات مطلوبة: ما عليك سوى تغيير ملف الرسم عندما تريد تعديل التصميم ولا توجد أي نفقات للأدوات التي يمكن أن تصل إلى مبلغ كبير جدًا مثل 15000 إلى 50000 دولار.
- التخلص من تصحيح تآكل الأدوات: بعد 50000 دورة من تصنيع قوالب الختم على الأرض، تتراوح تكلفة كل صيانة من 800 إلى 2000 دولار، يوفر القطع بالليزر الأموال المخصصة لهذا الاستهلاك.
- تكرار التعديل السريع: في حين أن الطرق المعتمدة على العفن تتطلب من 3 إلى 4 أسابيع لإحداث التغيير، فإن الليزر يستغرق حوالي 1-2 أيام فقط. وهذا يجعل من الممكن تنفيذ منتجات من نوع التجربة والخطأ والتي تتطلب أكثر من تغييرين سنويًا.
وهذا يعني أنه إذا واصلت إجراء تغييرات في التصميم، فسيسمح لك الليزر بالاختبار والفشل بسرعة ولكن بدون خسارة كبيرة في حين أن التعديل في الختم يكلفك دائمًا غاليًا. في التغيرات السريعة ودورات الاختبار، تكون مزايا القطع بالليزر فريدة وغير قابلة للتكرار.
هل أنت غير متأكد من النطاق الذي تقع فيه الكمية الخاصة بك؟ قم بتنزيل جدول حساب نقطة انعطاف الليزر مقابل الختم، وأدخل أبعاد الكمية والجزء، وسيقوم تلقائيًا بإنشاء منحنى التكلفة والعمليات الموصى بها.

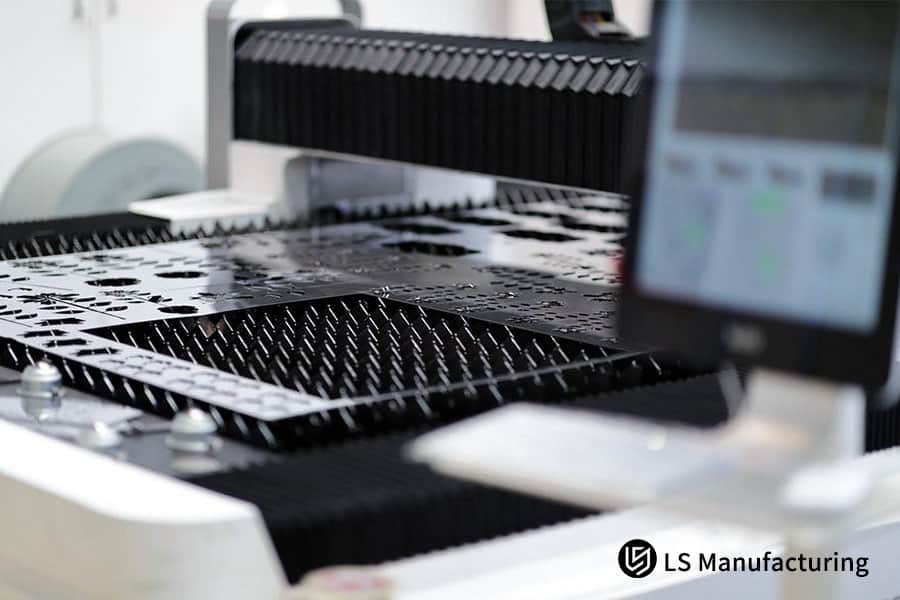

الشكل 4: آلة القطع بالليزر الصناعية تعالج الصفائح المعدنية.
كيفية تحسين ناقلات التداخل لتقليل خردة المواد المستخدمة في الإنتاج الضخم للقطع بالليزر؟
يمكن أن تؤدي كل زيادة بنسبة 1% في استخدام المواد في عمليات القطع بالليزر بكميات كبيرة إلى تحقيق أرباح إضافية بعدة آلاف من الدولارات. تستخدم شركة LS Manufacturing تداخلًا متجهيًا ثنائي الأبعاد يحافظ على معدل خردة الصفائح المعدنية عند الحد الأدنى. يعد الإنتاج الضخم للقطع بالليزر من خلال التداخل الأمثل هو أبسط وسيلة مباشرة لخفض التكاليف.
حدود قطع الحواف الشائعة لمتجهات التداخل
إن تحسين تداخل خدمة OEM لأجزاء الليزر مقيد بثلاثة عوامل مقيدة. تتأثر تكلفة المواد بشكل مباشر دقة القطع بالليزر:
- تباعد الحواف المشتركة: بالنسبة لقطع الصفائح المعدنية الرقيقة (<2 مم) بالليزر، يجب أن تكون الحافة المشتركة بقطر نقطة الليزر تمامًا (0.25 مم، على سبيل المثال). لن يؤدي التباعد الزائد عن الحد إلى التداخل الحراري فحسب، بل سيؤدي على الأرجح إلى الفشل أيضًا. وفي الوقت نفسه، قد تكون المساحة الواسعة جدًا مصدرًا رئيسيًا لخسارة المواد.
- إدارة الحرارة: يتم تجنب مشكلات تبديد الحرارة عند قطع الأجزاء المجاورة عن طريق تخطي مسارات القطع واستخدام تسلسل القطع الذي يضمن الحفاظ على تركيز الحرارة من الحواف المشتركة عند الحد الأدنى.
- الاستخدام المحسّن: كانت برامج التداخل ذات المستوى الهندسي محركًا رئيسيًا لزيادة معدل الاستخدام لصفيحة فولاذية واحدة مشغولة على البارد مقاس 1220×2440 مم من 78% عادية إلى 93% حاليًا.
جدول مقارنة طرق التعشيش (صفائح الفولاذ المجلفنة SGCC مقاس 1.5 مم)
<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 100%؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛ الارتفاع: 166.79 بكسل؛" border="1">على العموم، مع تقنية التداخل الذكية ذات الحافة المشتركة، يمكن استخدام نفس مادة الصفائح لصنع أجزاء أكثر بنسبة 33% مقارنة بالتداخل اليدوي دون أي تقنية. يمكن توفير تكلفة المواد وحدها بما يصل إلى 3000-8000 بواسطة هذه التقنية لطلبات مثل عشرات الآلاف من الأجزاء. تعد خوارزمية التداخل تحسين القطع بالليزر هي المحرك التكنولوجي للتكلفة المستمرة تقليل عملية الإنتاج.
ما هي العوامل الفنية التي تحدد خشونة الحواف لمكونات القطع بالليزر ذات القياس الثقيل من OEM؟
تؤثر خشونة سطح أجزاء القطع بالليزر على ما إذا كانت الأجزاء تحتاج إلى آلات ثانوية بعد القطع. في شركة LS Manufacturing، نتحكم بدقة في نسبة الغاز المختلط مع العمق البؤري للحفاظ على سطح القطع خاليًا تقريبًا من الخبث والذي لولا ذلك لكانت مشكلة سطح القطع بالليزر. بالنسبة للمورد الذي يمكنه قطع الألواح بالليزر للخدمة الشاقة مكونات القطع بالليزر OEM، فإن قدرة الألواح الثقيلة هذه لا تقل عن قياس البراعة الفنية للمورد.
حلول وأسباب تراكم الخبث على الصفيحة الثقيلة
السبب الجذري لمشكلة الخطوط والخبث الصلب المعلق على الحافة السفلية بسبب عدم كفاية تدفق الغاز أثناء المعالجة التقليدية للألواح السميكة (>10 مم من الفولاذ الكربوني/الفولاذ المقاوم للصدأ) هو سوء تصريف الخبث. يتضمن الحل الخاص بدليل القطع بالليزر OEM ما يلي:
- فوهة غاز مختلط محوري: يعد الحقن من خلال فوهة مكونة من خليط غاز نيتروجين بنسبة 95% وغاز أكسجين بنسبة 5% كافيًا لليزر لزيادة سرعة القطع بالليزر للوحة بنسبة 25% وتجنب حرق الحواف في حالة القطع عبر الألواح الثقيلة.
- التحكم في العمق البؤري: تم ضبط إلغاء التركيز البؤري بالليزر على 1/3 من العمق داخل اللوحة ديناميكيًا، للسماح بإخراج الخبث المنصهر بشكل سلس.
- معيار خشونة السطح: مستقر ضمن Ra 6.3 ميكرومتر، مما يلغي الحاجة إلى الطحن.
مقارنة معلمات قطع الألواح السميكة
تختلف معلمات قطع الاندماج كثيرًا باختلاف أحجام الألواح. تعديل حالة القطع بالليزر يؤثر بشكل مباشر على جودة خشونة السطح بعد القطع
- فولاذ كربوني 10 مم: قطع بمساعدة الأكسجين، 1/3 داخلي من اللوحة البؤرية، سرعة القطع 1.2 م/دقيقة، خشونة السطح Ra 6.3μm.
- 12 ملم من الفولاذ المقاوم للصدأ: 95% N+5% O₂ خليط، 1/3 داخلي من اللوحة البؤرية، سرعة القطع 0.8 م/دقيقة، خشونة السطح Ra 6.0μm.
- فولاذ كربوني مقاس 16 مم: قطع بمساعدة الأكسجين، 1/3 داخلي من اللوحة البؤرية، سرعة القطع 0.6 م/دقيقة، خشونة السطح Ra 6.5μm
إذا كان مزود خدمة القطع بالليزر الخاص بك يمكنه أن يعرض إنتاج خدمة قطع غيار ليزر مخصصة من OEM لألواح سميكة، فهذا يعني أنك ستتمكن من التخلص من المعالجة اللاحقة للقطع للأجزاء التي كان عليك تصنيعها مسبقًا. يعد عمق القطع بالليزر مؤشرًا أساسيًا يجب الانتباه إليه عند اختيار المورد.
لماذا يعد التدخل المبكر في سوق دبي المالي أمرًا حيويًا للتحكم في التكاليف في دليل القطع بالليزر الخاص بشركة OEM؟
من المهم تقديم تحليل التصميم للتصنيع (DFM) في وقت مبكر في مرحلة تصميم المنتج لمنع التكاليف الخفية في المشتريات. يقدم هذا الجزء من المقالة طرقًا يمكنها خفض تكلفة الإنتاج لكل منتج بشكل كبير من خلال تحسين الميزات الهندسية المرسومة. يعتبر فصل سوق دبي المالي من دليل القطع بالليزر OEM هو الأداة الأكثر عملية لخفض التكلفة.
مشكلات التكلفة عند استخدام الصفائح المعدنية والفتحات غير القياسية
تسلط مراجعات سوق دبي المالي لخدمة أجزاء الليزر المخصصة من OEM الضوء بشكل أساسي على مجالين نموذجيين للتكلفة حيث يمكن للشركة أن تحصل على أسعار مرتفعة جدًا.
- صفائح معدنية متميزة للمواد غير القياسية: Rإن استبدال مادة غير قياسية مقاس 3.2 مم بمادة قياسية مقاس 3.0 مم متاحة بسهولة يمنع الحصول على علاوة تخصيص المواد بنسبة 15%.
- النقطة العمياء ذات الفتحة الصغيرة: على سبيل المثال، عندما يتم عمل ثقب يبلغ قطره 2 مم في قطعة معدنية بسمك 6 مم، لا يمكن قطع الثقب بشكل تقليدي بدائرة. لذلك ستكون هناك حاجة إلى عملية ثقب بالنبض، الأمر الذي سيستغرق وقتًا طويلاً ويتسبب في تلف العدسة.
توفير تكاليف سوق دبي المالي قبل التحسين وبعده
ترد أدناه تأثيرات تحسين القطع بالليزر على ثلاث ميزات نموذجية من خلال مراجعة سوق دبي المالي.
- سمك الورقة: يؤدي التغيير من 3.2 ملم (غير قياسي) إلى 3.0 ملم (قياسي) إلى توفير 0.45 دولار للقطعة الواحدة.
- نسبة قطر الثقب/العمق: يؤدي استبدال 0.33 (2 مم/6 مم حسب القطر) بوضع العلامات والحفر إلى توفير 0.28 دولار للقطعة الواحدة.
- موقع الثقب: سيؤدي تحريك الثقب من 1.5T إلى 2.5T إلى منع خسائر الخردة.
وفقًا لتوجيهات سوق دبي المالي، يُنصح بتغيير الحالات ذات القطر الصغير إلى وضع العلامات والكتابات التي يتبعها الحفر الميكانيكي أو يجب تغيير الشكل لتقليل دورة المعالجة لكل قطعة بنسبة 22% قبل مرحلة التخطيط للإنتاج. يبدأ تحسين القطع بالليزر مع سوق دبي المالي ويستمر خلال عملية الإنتاج بأكملها.
هل هناك أي مصائد تكلفة مخفية في رسوماتك؟ قم بتحميل رسومات CAD ثلاثية الأبعاد واحصل على تقرير تقييم سوق دبي المالي مجانًا خلال 24 ساعة، بما في ذلك اقتراحات استبدال المواد وحلول تحسين الثقوب.
دراسة حالة: كيف وفر تصنيع LS 32% من تكاليف الإنتاج لمشروع لوحات الهيكل المخصصة للمعدات الطبية؟
تحديات العملاء
كان أحد كبار صانعي معدات التصوير الطبي بحاجة إلى الإنتاج بكميات كبيرة، وهي لوحة خلفية مصنوعة من الفولاذ المقاوم للصدأ SUS316L بدرجة طبية بسمك 2.5 مم، لتصنيع آلات الأشعة عالية الدقة. كانت هذه اللوحة عبارة عن لوحة خلفية بحجم 1200 مم × 800 مم، وتتميز بتصميم أكثر من 450 فتحة غير منتظمة الشكل ومرتبة بشكل متقارب لتبديد الحرارة وواجهات الدوائر عالية التردد.
أدى استخدام المورد الأصلي لقواطع ليزر ثاني أكسيد الكربون الشائعة عالية الطاقة إلى تسخين مفرط، مما تسبب في تشوه جانبي هائل و تشوه كامل للوحة (يصل إلى 3.5 ملم). وواجه العميل بسبب ذلك مشاكل في الختم في عملية التجميع اللاحقة، مع وجود عيوب تصل إلى 18.2% واستغراق التسوية اليدوية وقتًا طويلاً.
حل التصنيع LS
بعد أن تولت المجموعة الهندسية لأجزاء القطع بالليزر OEM المسؤولية، قاموا أولاً بإعادة الحساب باستخدام CAD وCMM لمتجهات التداخل لمصفوفات الفتحات. كان التغيير الأساسي لخدمة أجزاء الليزر المتخصصة يدور بشكل أساسي حول:
- القطع بالليزر النبضي المتداخل متعدد المناطق (ZIP): إنها عبارة عن قطعة واحدة من القطع الدائري الشكل الذي تم تحسينه بشكل أكبر إلى القطع بالليزر النبضي المتداخل متعدد المناطق (ZIP). تعمل تقنية القطع بالليزر على توزيع الحرارة بالتساوي على المناطق الباردة.
- ألياف ليزر فائقة الطاقة بقدرة 20 كيلووات مقترنة بفوهة غاز انسيابية: بمساعدة غاز النيتروجين عالي الضغط بقدرة 1.7 ميجا باسكال، يتم تبريد قطعة العمل وتقشيرها في نفس الوقت.
- مستشعر التصوير الحراري المضمّن: بمجرد أن تتجاوز درجة الحرارة المحلية للجزء 120 درجة مئوية، يتحرك الليزر تلقائيًا خارج منطقة التسخين على مستوى المليمتر.
نتائج الإنتاجية والجودة
بفضل الابتكارات، يتم تقليل المنطقة المتأثرة بالحرارة وتشوه اللوحة إلى مستويات لا تذكر. يتم أيضًا منع تشويه الالتواء تمامًا. يتم جعل الصفحة الملتوية الإجمالية أقل بكثير من المستوى القياسي بهامش 0.2 مم. وتم التخلص من عملية التقويم اليدوي، التي كانت في السابق عملية شاقة للغاية. تم تقليل معدل عيوب التجميع من 18.2% إلى صفر.
أدى التخلص من الطحن والتقويم وفحص الجودة الثانوي إلى تقليل إجمالي المهلة الزمنية للوحة الطبية إلى 65%. تم خفض تكلفة التصنيع لكل جهاز لدى العميل بشكل مباشر بنسبة 32% بفضل إنجاز القطع بالليزر هذا.
هل يواجه مشروعك أيضًا تحديات مثل التشوه الحراري أو ارتفاع معدلات العيوب؟ قم بتحميل رسومات CAD ثلاثية الأبعاد (STEP/IGS/DXF) واحصل على تقييم مجاني من سوق دبي المالي وعرض أسعار دقيق خلال 24 ساعة، لتكرار هذا النجاح.
الأسئلة الشائعة
س1: ما هو الحد الأقصى لقدرة السُمك لخدمة أجزاء الليزر المخصصة من OEM في سبائك الألومنيوم والنحاس؟
استنادًا إلى محطة عمل ليزر الألياف فائقة الطاقة بقدرة 20 كيلو وات، نحن قادرون على إجراء قطع ثابت لسبائك الألومنيوم حتى 30 مم وسبائك النحاس حتى 16 مم.سطح القطع النهائي نظيف، بدون أكسدة أو خبث. لذلك، لا حاجة إلى طحن ثانوي، ويمكن تكييف المنتجات النهائية مع العمليات اللاحقة مثل اللحام والتجميع المباشر!
س2: كيف يحافظ تصنيع LS على تفاوت الأبعاد المحكم أثناء عمليات الإنتاج الضخم للقطع بالليزر المستمر؟
تم تجهيز المعدات بهيكل قنطري خطي مزدوج المحرك ونظام ردود فعل حرارية لمسطرة شبكية في الوقت الفعلي، والذي يمكن أن يعوض الانجراف الحراري للمعدات في عملية الإنتاج الضخم في الوقت الفعلي، يحافظ باستمرار على دقة تحديد موضع عالية التكرار تبلغ ± 0.03 مم، ويضمن اتساق حجم الدفعة مع البيانات التي يمكن تتبعها طوال العملية.
س3: لماذا يجب أن نفضل النيتروجين عالي الضغط على الأكسجين في طلبات خدمات القطع بالليزر ذات الحجم الكبير لدينا؟
النيتروجين عالي الضغط كغاز وقائي خامل يسمح بالعزل الكامل لتفاعل الأكسدة عالي الحرارة أثناء القطع. وينتج عن ذلك أن يكون سطح القطع نظيفًا وخاليًا من الأكاسيد. بالمقارنة مع القطع باستخدام الأكسجين، لا يلزم التخليل وإزالة طبقة الأكسيد وعمليات ما بعد العمليات الأخرى مما يؤدي إلى انخفاض كبير في الوقت الإجمالي وتكلفة الإنتاج للإنتاج الضخم.
س4: هل يمكنك التعامل مع متغيرات التداخل المختلط ضمن عملية إنتاج واحدة لتقليلها؟
باستخدام خوارزمية التداخل الذكية، يمكننا إجراء تداخل مختلط، أي. هـ. الجمع بين أنواع الأجزاء المختلفة على الصفائح المعدنية. وهذا لا يكسر حدود التداخل من جزء واحد فحسب، بل يزيد أيضًا من استخدام الصفائح المعدنية بحيث يمكنك توقع معدل خردة أقل من 7%، مما يقلل بشكل فعال من المواد الخام وتكلفة الإنتاج لكل قطعة.
س5: ما هو الحد الأدنى لقطر الثقب لحفر الفولاذ ذي القياس الثقيل باستخدام مواصفات أجزاء القطع بالليزر الخاصة بشركة OEM؟
يمكننا إجراء عمليات حفر عالية الدقة للألواح متوسطة السُمك التي تتوافق مع نسبة السُمك إلى القطر 1:1 كمبادئ هندسية قياسية. الثقوب المحفورة مستديرة تمامًا ولا يوجد بها أي تشوه في الشكل أو مشاكل ارتفاع درجة الحرارة، وبالتالي فإن دقة جدار الثقب تتوافق مع المعيار. لذلك، ليست هناك حاجة إلى توسيع أو أي إصلاح ثقب آخر أو عملية إنهاء ثانوية.
س6: كيف يمكنك إزالة نتوءات دقيقة من التشكيلات الهندسية المعقدة عند قطع أجزاء OEM عالية الدقة بالليزر؟
باستخدام تقنية القطع بالتعديل النبضي عالي التردد، تقطع أجهزتنا الخطوط العريضة المعقدة والهياكل ذات الزوايا الحادة. إنه يغير قوة القطع وسرعته ديناميكيًا لمنع توليد الحرارة المركزة. يؤدي القيام بذلك من المصدر إلى إزالة نتوءات صغيرة وخبث من سطح القطع ولهذا السبب يقلل من إزالة الأزيز يدويًا. ويؤدي هذا إلى ارتفاع إنتاج المنتجات النهائية.
س7: هل يمكننا الاعتماد على شركة LS Manufacturing لتنفيذ التحسين الهندسي التكميلي لسوق دبي المالي قبل إنشاء عرض أسعار رسمي للإنتاج؟
يرافق جميع الاستفسارات فريق هندسي محترف لإجراء رسم ثلاثي الأبعاد للموافقة المسبقة على سوق دبي المالي، وتحسين أوقات التثقيب، ومخططات التخطيط، واختيار المواد، وتجنب التكاليف الخفية الناجمة عن التصميم، والاعتماد على تكوينات العملية الناضجة لتزويد العملاء بعروض أسعار إنتاج ضخمة مخصصة وفعالة من حيث التكلفة. يمكنك تحميل الرسومات لإجراء عمليات حسابية سريعة.
س8: ما هي معايير الصناعة وشهادات الجودة التي تلتزم بها منشأة الإنتاج الخاصة بك؟
لقد تم تمرير شهادتي الجودة ISO 9001:2015 وIATF 16949 بشكل صارم إلى منشأة الإنتاج لدينا. تم تجهيز عملية الإنتاج الضخم بأكملها بمعدات الفحص البصري لكل عملية عبر الإنترنت من أجل التحكم الصارم في دقة كل عملية. يمكننا تقديم شهادات المواد بالإضافة إلى تقارير الاختبار بشكل كامل بحيث يمكن تتبع الجودة عبر خط الإنتاج بأكمله.
الملخص
يرتبط الإنتاج الصناعي الضخم للقطع بالليزر ارتباطًا وثيقًا بتكلفة دورة الحياة الإجمالية بحيث يرتبط أي مؤشر فني للعملية بشكل مباشر بالعائد على الاستثمار. من خلال إعادة تصميم استخدام المواد، أي استخدام ليزر الألياف وتحسين استخدام الصفائح المعدنية من خلال المشاركة الذكية للحواف، يمكن لمصنعي المعدات الأصلية تجنب مخاطر إعادة العمل والمعالجة الثانوية من خلال توحيد المواد والتحكم في التثقيب ومناطق المخاطر الخطرة. سيكون شريك التصنيع الذي يعتمد على التكنولوجيا هو المفتاح لتحويل هندسة المخطط إلى ميزة تنافسية فعالة من حيث التكلفة. للحفاظ على هامش ربح مشروعك، لا تدع التصنيع غير الفعال والنفايات تفسده! بغض النظر عما إذا كنت في مرحلة التصميم النهائي لجهاز طبي أو مستعد لاستبدال الأجزاء المختومة بتقنية إنتاج ضخمة بدون قوالب، فإن مهندسي التصنيع في LS موجودون دائمًا لمساعدتك في إمكانيات المعالجة التفصيلية وتقييمات ملاءمة المواد.
أرسل إلينا رسومات CAD الخاصة بك - سواء كانت ملفات DXF.STEP أو ملفات.DWG وبهذه الطريقة يمكننا تقديم عرض أسعار كامل للإنتاج الضخم للقطع بالليزر بما في ذلك تخطيط سوق دبي المالي الكامل، وفحص ملاءمة المواد، والتكلفة الدقيقة للغاية خلال الأربعة والعشرين يومًا القادمة ساعات.
