خدمات ختم المعادن الدقيقة: التشكيل الهيدروليكي مقابل. ختم لتحسين تكلفة المشروع

تتم مقارنة خدمات ختم المعادن بـ التشكيل الهيدروليكي مقابل الختم؛ ومع ذلك، عندما يبحث مصنعو المعدات الأصلية عن خدمات ختم المعادن الدقيقة، فإن المشكلة الفعلية تكمن في عدم الحصول على التصميم الصحيح مع تقليل التكلفة، حيث قد يؤدي اتخاذ قرار غير مناسب إلى ما يصل إلى 10000 دولار من نفايات القوالب. تكمن المشكلة المطروحة في أن مزايا التشكيل الهيدروليكي غالبًا ما يتم حجبها عن طريق المفاهيم الخاطئة المتعلقة بوقت الدورة، وبدون دراسة شاملة لسوق دبي المالي، ستؤدي التكنولوجيا الخاطئة إلى زيادة التكلفة الإجمالية للملكية، حيث يمكن لعدد قليل من الشركات المصنعة إدارة كل من تكاليف الأدوات وتكاليف الأجزاء معًا.

يتجاوز تصنيع LS عملية واحدة من خلال إزالة الغموض عن خدمات التشكيل الهيدروليكي مقابل خدمات الختم من خلال الخبرة المباشرة. نحن نقدم أساليب تحليلية مثل تحليل استقرار CPK وتحليل استخدام المواد للتأكد من أنك تسلك طريق الإنتاج الأكثر اقتصادًا. في ملخصاتنا التقنية القادمة، سنشرح كيف ستعمل هذه التقنيات في التصنيع الدقيق في عام 2026.

تشكيل المعادن بدقة: التشكيل المائي مقابل الختم المرجعي السريع

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 99.9994%؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> <تر> العامل التشكيل المائي الختم <تر> تكلفة الأدوات خفض تكاليف الأدوات من خلال استخدام قالب واحد ونظام ضغط السوائل. ارتفاع تكاليف الأدوات بسبب الحاجة إلى أدوات التثقيب والقالب المتطابقة. <تر> تعقيد الجزء الأكثر ملاءمة للأشكال الهندسية المعقدة للغاية، أو غير المتماثلة، أو الأنبوبية، أو المنحوتة، مع الأجزاء السفلية. مناسب للإنتاج بكميات كبيرة وهندسات ثنائية وثلاثية الأبعاد بسيطة، بالإضافة إلى الرسومات السطحية. <تر> استخدام المواد الاستخدام الأقصى للمواد، عادةً باستخدام فراغ واحد؛ الحد الأدنى من التشذيب. المزيد من النفايات من خلال التقطيع، على الرغم من أن التداخل قد يكون أكثر كفاءة. <تر> اختيار العمليات لدينا التشكيل الهيدروليكي هو خيارنا للعدد المنخفض والمتوسط من الختم المعدني المعقد المكونات. الختم هو خيارنا للأحجام الكبيرة عندما تكون السرعة العالية أمرًا حيويًا. <تر> النتيجة: تكلفة الوحدة بالحجم فعالة من حيث التكلفة مع تكلفة أقل لكل جزء بسبب تقليل الأدوات. أقل تكلفة لكل وحدة بكميات كبيرة جدًا بسبب وقت الدورة السريع. <تر> النتيجة: سلامة الجزء​ سمك الجدار المتوازن مع تكوين مكونات عالية القوة. أبعاد متسقة للغاية وتشطيب مثالي للجزء الذي يخرج من القالب.

نحن نقدم أفضل حل لمشكلة اختيار العملية لتصنيع المكونات المعدنية بتكلفة معقولة. ستوضح لنا دراستنا ما إذا كان التشكيل الهيدروليكي أو الختم هو الخيار الأفضل لتصميم المكونات الخاصة بك، والكمية، والوضع المالي. سيضمن هذا حصولك على أفضل عملية، مما سيقلل من تكاليف الأدوات وتكلفة القطعة الواحدة.

لماذا تثق بهذا الدليل؟ الخبرة العملية من خبراء التصنيع في LS

لقد تم إجراء العديد من التحليلات للعمليات، إلا أن هذا التحليل يعتمد على الخبرة المباشرة في الاختيار بين التشكيل الهيدروليكي والختم. على مدار 15 عامًا، تمكنا من اتخاذ هذا الاختيار الحاسم للصناعات الصعبة مثل تصنيع المعدات الفضائية والطبية. في هذه الحالة، سيكون اختيار خدمات ختم المعادن الدقيقة أمرًا بالغ الأهمية ليس فقط لضمان جودة المنتج ولكن أيضًا لضمان سلامة المشروع وجدواه.

من خلال خبرتنا في تصنيع مجاري الهواء المعقدة أو أجزاء الهيكل، اكتشفنا ما يعنيه الاختيار بين التشكيل الهيدروليكي والختم. نحن نعلم متى تضمن الميزة الفريدة للتشكيل المائي - قوتها السلسة - مدة دورة أطول. نحن نعرف كيفية التعامل مع عودة الربيع عند استخدام مواد متقدمة. يتبع التحقق من صحة العمليات لدينا المعايير الصناعية ويتضمن معايير من الأنظمة ثلاثية الأبعاد والتصنيع الإضافي (AM).

تنبع المعرفة التي ننقلها من الخبرة في النجاح والفشل على حد سواء، والتي تم إثباتها مرارًا وتكرارًا من خلال الصفائح المعدنية، واختبارات التشكيل، وعمليات التفتيش الصارمة. وهذا النوع من الخبرة هو الذي نستخدمه في توجيه عملائنا في اختيار النهج الأكثر اقتصادا لتصنيع أجزائهم. دعنا نطبق هذه الرؤى لإنجاح منتجك التالي.

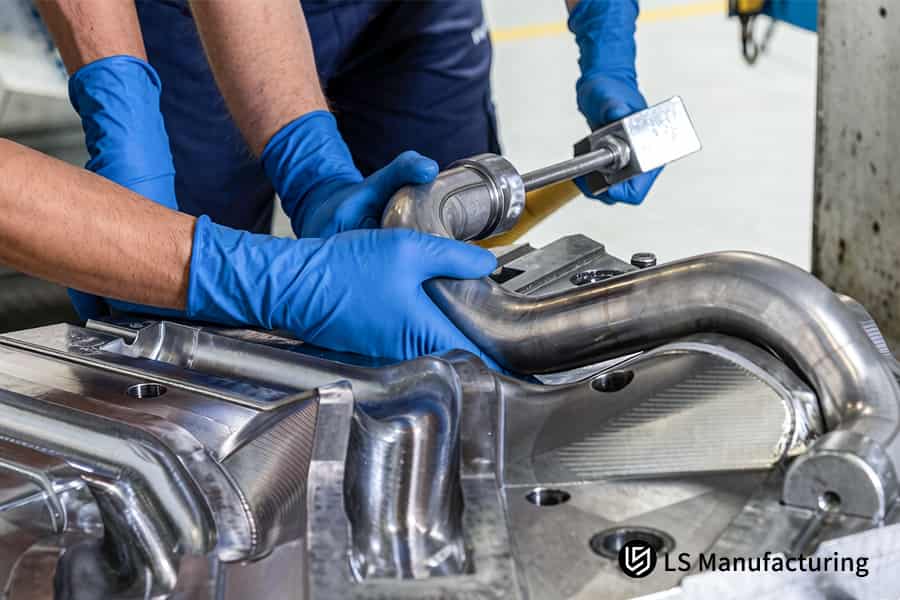

الشكل 1: تشكيل أنبوب من الفولاذ المقاوم للصدأ 304 في مشعب يعرض خدمات التشكيل الهيدروليكي مقابل خدمات الختم​ لأنظمة العادم.

لماذا تعتبر شركة LS Manufacturing الخيار الأول لخدمات ختم المعادن الدقيقة في عام 2026؟

دقة وجودة Six Sigma بكميات كبيرة ومعقدة تتطلب خدمات ختم المعادن الدقيقة تجاوز قدرات المعدات من خلال فهم ديناميكيات العملية. توضح الأقسام التالية كيفية معالجة LS Manufacturing لتحديات التنوع من خلال نظام متكامل لتحقيق اتساق الجودة وتوحيد الأجزاء. يعتمد نهجنا على ثلاثة مبادئ رئيسية:

التحكم المؤازر الديناميكي للأشكال الهندسية المعقدة

بالإضافة إلى الحمولات القياسية، فإن نطاق الضغط المؤازر 200T-2500T الخاص بنا يسمح ببرمجة منحنيات الحركة. لمعالجة النابض الخلفي والترقق في الأجزاء المعدنية المسحوبة بعمق للسيارات، نقوم ببرمجة سرعة الكبش وزمن المكبس لضبطهما ديناميكيًا خلال عملية التشكيل. يستوعب التحكم في الحلقة المغلقة في المطبعة قوة الشد المتغيرة للفراغ، وهو أمر ضروري في تصنيع أجزاء الختم المعقدة.

المراقبة أثناء العملية مع التصحيح في الوقت الفعلي

يجمع النظام بين مصفوفات ميكرومتر الليزر وأنظمة الرؤية الخاصة بنا في خطوط ختم المعادن الآلية، لقياس جميع الأبعاد الحرجة. يقوم تلقائيًا بتصحيح الانحراف الذي يؤدي إلى الاقتراب من أي من حدود التحكم، والذي يحدث من المقارنة إلى القيمة الاسمية الرقمية. في إنتاج الختم المعدني بكميات كبيرة باستخدام عملية الختم المعدني لدينا، يضمن هذا النظام عدم حدوث أي انحراف في النهاية على المدى الطويل.

الاستباق الإحصائي من خلال التحكم في العمليات

هذه النتيجة لمؤشر CpK أعلى من 1.67 ناتجة عن إجراءات وقائية، وليس بعد حدوث العملية. يأخذ نموذج SPC متعدد المتغيرات الخاص بنا في الاعتبار تبعية إعدادات الضغط، ولزوجة تشحيم الشريط المعدني، ودرجة حرارة الأدوات على نتائج القياس الناتجة. وقد ساعدنا هذا في توقع التغييرات في الحجم لدرع إلكتروني محدد بعد 250,000 تمريرة وجدولة الصيانة المخطط لها لمدة تقل عن خمس دقائق دون إيقاف العمليات. يضمن منهجنا المنهجي إمكانية الاعتماد على خدمات ختم المعادن الدقيقة التي تتوافق مع متطلبات سلسلة التوريد الخالية من العيوب.

<اقتباس>

يوضح هذا الخبرة الفنية المطلوبة لخدمات ختم المعادن. LS Manufacturing لا تمتلك آلات عالية التقنية فحسب، بل تعرف أيضًا كيفية العمل خلال العملية بأكملها. من خلال التركيز على تحليل البيانات أثناء العملية والتدابير الاستباقية، نتعامل مع المشكلات الرئيسية الثلاث لعملائنا - تكلفة الوحدة، والمهلة الزمنية، والجودة - ووضع معيار في حلول ختم القوالب التقدمية.

كيف يمكن لتحليل تكلفة التشكيل الهيدروليكي مقابل الختم أن يمنع تجاوز الميزانية في مشاريع تصنيع المعدات الأصلية المعقدة؟

سيؤدي اختيار التشكيل الهيدروليكي أو الختم بناءً على القواعد الأساسية إلى تجاوز الميزانية في مكونات OEM المعقدة. يوضح هذا القسم منهجيتنا في نمذجة تكلفة التشكيل الهيدروليكي مقابل الختم، حيث يتم تقسيم التكلفة الإجمالية إلى عوامل كمية للتأكد من التكلفة في الوقت المناسب. تعالج منهجيتنا المشكلة الحاسمة المتمثلة في الجمع بين اعتبارات التكنولوجيا والتعقيد والتكلفة:

بنية نموذج التكلفة الشفافة

1. المنهجية:​ تقسيم التكلفة الإجمالية إلى مكون تكلفة هندسة غير متكررة (NRE) وتكلفة متكررة مع تعيين مدخلات ديناميكية.
2. تحليل تكلفة الأدوات:​ احسب ميزة تكلفة NRE المخفضة بنسبة 40-60% لأدوات التشكيل الهيدروليكي مقارنة بأدوات الختم التدريجي عند تصنيع المكونات المعقدة.
3. محرك التكلفة لكل قطعة:​تحليل وقت الدورة وخفض تكاليف العمالة المتضمنة في خدمات ختم المعادن عالية السرعة للحصول على خدمات مناسبة المكونات.

التحليل الدقيق لعامل التكلفة

• استخدام المواد:​ تحديد اختلافات فعالية الإنتاج حيث يميل التشكيل المائي إلى أن يكون أكثر كفاءة مع المنتجات الأنبوبية، بينما يكون الختم أكثر فعالية مع الصفائح المعدنية.
• تخطيط العمليات الثانوية: ضع في الاعتبار أي تكاليف عمليات ثانوية مدرجة في هيكل التكلفة لكل طريقة تشكيل.
• مدخلات السيناريو: ​تتضمن قيم المدخلات التي تم الحصول عليها من العميل الحجم السنوي وتعقيد المنتج وقابلية تشكيل المواد.

محاكاة التكلفة الإجمالية للملكية وتحليل السيناريو

1. نمذجة التعادل: ​المحاكاة لتحديد مستوى الإنتاج السنوي الدقيق الذي تكون فيه التكلفة المنخفضة لكل وحدة إنتاج ختم المعادن بكميات كبيرة أكثر وهو مفيد مقارنة بتكلفة NRE المنخفضة للتشكيل المائي.
2. نتائج الحالة:​ بالنسبة للمكون الهيكلي أقل من 5000 وحدة/سنة، فقد وجد أن التشكيل المائي يقدم تكاليف أقل بنسبة 25% عند تقييمه باستخدام التكلفة الإجمالية للملكية (TCO)، مما يجعل إدارة الميزانية أكثر استنارة العملية.
3. اختبار الحساسية: وضح كيف تؤثر التغيرات في أسعار المواد وحجم الإنتاج على الجدوى المالية.

دعم القرار للشراء

• تقرير مقارن:​ قدم مقارنة، وليس اقتباسًا، مع التركيز على إمكانية تحسين تكلفة ختم المعادن.
• إرشادات النماذج الأولية: حدد أكثر وسائل التحقق فعالية من خلال النماذج الأولية لعملية التصنيع المحددة.
• تأمين البرنامج:​ يوفر التقييم غير المتحيز فرصة مثالية لتأمين الميزانيات والجداول الزمنية أثناء مرحلة طلب عرض الأسعار.

<اقتباس>

يُعد النموذج أعلاه أداة قيمة لتوفير رؤية مالية محددة للنفقات الرأسمالية الكبيرة في تصميم عمليات الختم. إن استخدام مبادئ تحليل ومحاكاة التكلفة من الدرجة الأولى، بدلاً من الاعتماد فقط على عروض أسعار البائعين، يضمن عدم تجاوز الميزانية بعد منحها. بفضل خبرتنا في تصنيع أجزاء الختم المعقدة، فإننا لا نقدم خدمة فحسب، بل نقدم أيضًا منهجية مثبتة للتحكم في ميزانية الختم المعدني.

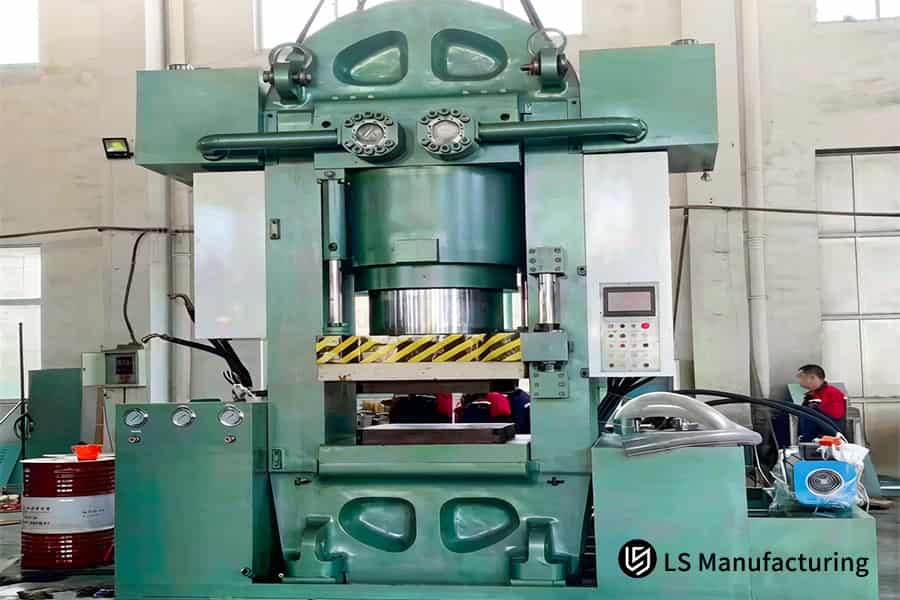

الشكل 2: يشكل الضغط الهيدروليكي جزءًا معدنيًا عالي التحمل لهيكل السيارة أو تصنيع الإطار الهيكلي.

لماذا يجب على المهندسين إعطاء الأولوية للختم مقابل التشكيل الهيدروليكي لأجزاء السيارات الهيكلية كبيرة الحجم؟

بالنسبة لتصنيع كميات كبيرة من الأجزاء الهيكلية للسيارات، يعد الاختيار بين الختم مقابل التشكيل الهيدروليكي عاملًا حاسمًا في تحديد اقتصاديات الوحدة وقابلية التوسع. على الرغم من أن كلا الخيارين ممكنان من الناحية الفنية، إلا أن القرار يتوقف على معلمات قابلة للقياس للكفاءة وتحسين التكلفة عند أحجام الإنتاج العالية. الغرض من هذا المستند هو مقارنة هذين الخيارين باستخدام بيانات واقعية لمساعدة المهندسين على اختيار الخيار الأكثر ملاءمة للبرامج ذات الحجم الكبير، مثل تلك التي تتضمن خدمات ختم المعادن المتقدمة:

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 99.9994%؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> <تر> أبعاد التحليل الختم (القالب التدريجي) التشكيل المائي (أنبوب/ورقة مفردة) التأثيرات المترتبة على الإنتاج بكميات كبيرة <تر> المبدأ الفني تشكيل متعدد العمليات في دورة ضغط واحدة مستمرة. التشكيل المتسلسل باستخدام الضغط الهيدروليكي على قالب واحد. الختم هو عملية متزامنة، في حين أن التشكيل المائي متسلسل بطبيعته. <تر> كفاءة الإنتاج يبلغ وقت الدورة 1-1.5 ثانية (40-60 SPM). عادةً ما تكون أوقات الدورة بعشرات الثواني. يسمح الختم بتصنيع أسرع بكثير، مما يسمح بكميات إنتاج تصل إلى 20-50x بشكل أسرع، مما يحدد عملية الإنتاج بكميات كبيرة القابلة للتطوير. <تر> تكلفة الوحدة على نطاق واسع إن استهلاك NRE الأعلى يجعل تكاليف الوحدة أجزاء ختم المعادن الإنشائية <30% مقارنة بأجزاء التشكيل المائي. تأتي تكلفة الأدوات المنخفضة على حساب زيادة وقت دورة القطعة الواحدة وتكاليف أخرى. يحقق الختم وفورات حجم لا مثيل لها لـ >250 ألف وحدة سنويًا. <تر> التعقيد المتكامل يمكن إكمال جميع العمليات بقالب واحد لصنع قطعة واحدة. قد تكون هناك حاجة إلى محطات تقليم وثقب إضافية. يقلل الختم من الحاجة إلى المعالجة الثانوية وتكديس التسامح. <تر> المواد والتصميم​ مثالي لختم المعادن عالي القوة للسبائك القابلة للتشكيل والمناسبة للقوالب التقدمية. أفضل خيار للأجزاء المعقدة أو الأنبوبية أو العميقة المسحوبة باستخدام قطعة واحدة فارغة. سيحتاج الحل الأفضل إلى تحليل سوق دبي المالي المسبق المناسب للعملية. <اقتباس>

يوضح الاستنتاج أعلاه أنه في الإنتاج بكميات كبيرة من الأجزاء الهيكلية للسيارات، توفر فوائد دورة زمنية أسرع والتكامل الشامل لخدمات ختم المعادن الحديثة فوائد تكلفة تنافسية كبيرة. نحن نساعد المهندسين على التغلب على المشكلة الأساسية المتمثلة في تحقيق الاقتصاد المناسب لكل وحدة للإنتاج على نطاق واسع. ومن خلال تحليلنا التفصيلي للنقاش حول الختم مقابل التشكيل الهيدروليكي، فإننا نمنح العملاء الميزة الإستراتيجية اللازمة لضمان الجدوى والتأكد من التكلفة مقدمًا.

ما الذي يحدد الميزة التقنية لخدمات الختم الدقيق في تحقيق تفاوتات الصفر في الزنبرك الخلفي؟

تُعد مشكلة الارتداد في الفولاذ المتقدم عالي القوة (AHSS) أمرًا أساسيًا لتقديم خدمات ختم دقيقة على شكل شبكة. توضح الورقة الخطوات التي نتخذها نحو تحييد الارتداد كجزء من عملية التصميم لدينا. ما يجعل العملية برمتها ذات قيمة هو توفير حل يوفر هندسة مستقرة للأجزاء المختومة لتتلاءم بسلاسة مع خط التجميع الآلي:

محاكاة Springback التنبؤية عبر سوق دبي المالي المتكامل

يبدأ نهجنا بضغوط التشكيل المقترنة والاسترداد المرن. إن تحليل سوق دبي المالي المقدم ليس مجرد تقييم لقابلية تشكيل الأجزاء، بل هو حساب للشكل الهندسي النهائي بعد الطرد. في حالة الدعامة الفولاذية 980MPa DP، أظهرت المحاكاة انحرافًا في زاوية الحافة 0.25 مم، وهو ما كان هدفنا المحدد أثناء تعويض الأدوات، وبالتالي تغيير فلسفة التصميم تمامًا من التصحيحية إلى الوقائية.

تعويض سطح الأدوات: الجسر الرقمي إلى المادي

يتم استخدام خريطة المتجهات المحاكاة لـ Springback لإنشاء سطح أداة مُعوض خوارزميًا. هذا ليس مقياسًا موحدًا ولكنه هندسة تجويف معقدة ومصححة ثلاثي الأبعاد. عند إنتاج مكون هيكل معدني شديد التسامح​، قمنا بتشكيل وجه قالب مشوه بدقة، بحيث يعود الجزء إلى الشكل الاسمي المصمم. يؤدي هذا إلى تحويل التحدي من التحكم في التسامح​ في مرحلة ما بعد الإنتاج إلى نتائج تصنيع خاضعة للرقابة ومصممة مسبقًا.

مزامنة معلمات العملية لتحقيق الاستقرار

التنبؤات والأدوات ليست كافية بدون استقرار العملية. نحن نقوم بمحاذاة قوة الوسادة، وقوة الحامل الفارغ، وتباطؤ الضغط للحفاظ على تقلب الضغط عند الحد الأدنى من المستويات. في حالة الختم المعدني الهندسي المعقد، فإن هذه المحاذاة تقلل من تقلب الزنبرك بنسبة 60%. تضمن المحاذاة التحقق من التعويض الرقمي في المجال المادي، مما يضمن التفاوتات الموضعية التي تبلغ ±0.05 مم لتحقيق تكامل خلايا اللحام.

<اقتباس>

يمثل هذا النهج، بدءًا من المحاكاة وحتى الإنتاج المتزامن، ميزتنا التقنية في عرض خدمات الختم المعدني المخصصة. نحن نعالج الأسباب الأساسية لاختلاف الأبعاد بدلاً من معالجة أعراضه عن طريق تصميم التعويض مباشرة في الأدوات نفسها. الختم المعدني للأدوات الدقيقة يضمن للعملاء النتائج فيما يتعلق بدقة الأبعاد لأجزاء AHSS الخاصة بهم، مع عدم وجود خطر فشل الإعداد أو عدم القدرة على التصنيع وفقًا لمتطلبات التصميم.

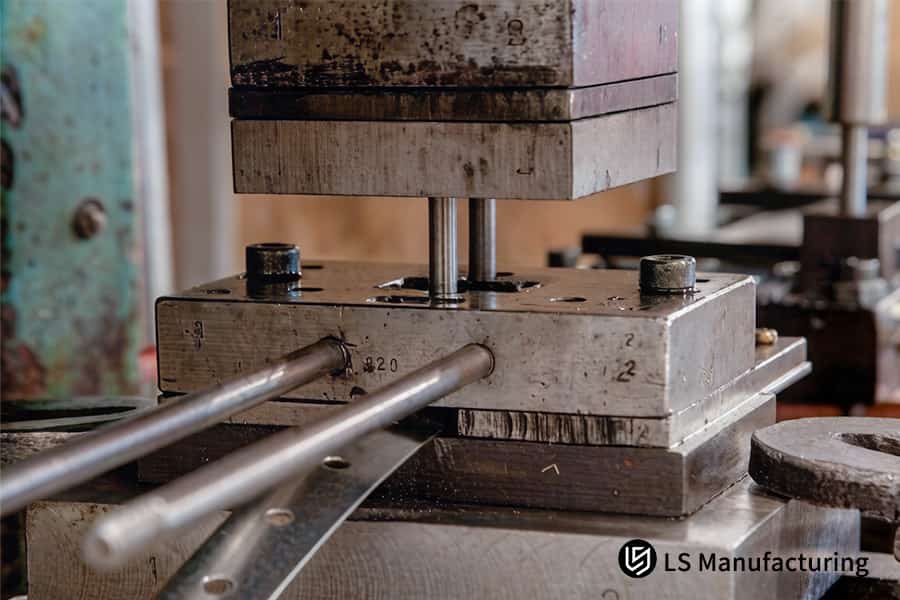

الشكل 3: ختم الثقوب الدقيقة في قضيب الألومنيوم يتيح خدمات ختم المعادن المخصصة لأنظمة تركيب المحرك.

كيف تؤثر خدمات التشكيل الهيدروليكي مقابل الختم على سلامة المواد لمكونات الفضاء الجوي؟

فيما يتعلق أجزاء الفضاء الجوي، فإن العامل الرئيسي الذي يجب مراعاته هو سلامة المواد، على وجه الخصوص، عدم تطوير أي مادة رفيعة للغاية مما يقلل من عمر الكلال. يتم اتخاذ القرار بشأن خدمات التشكيل الهيدروليكي مقابل خدمات الختم على أساس الطريقة التي تحمي بشكل أفضل السلامة الهيكلية للمادة أثناء التشكيل. فيما يلي تحليل يستند إلى مبادئ علم المواد، يوضح كيف تؤثر الطرق المختلفة للتشكيل على سمك الجدار والبنية المجهرية.

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 99.9994%؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> <تر> أبعاد التحليل خدمة التشكيل الهيدروليكي خدمة ختم المعادن التأثيرات على سلامة الطيران <تر> آلية التشكيل يستخدم الضغط المتوازن للسائل لتشكيل المادة. تطبيق القوة باستخدام طاقة مركزة أحادية الاتجاه من خلال اللكمة. يساعد التشكيل المائي على تحقيق مستويات إجهاد أكثر تجانسًا، والحفاظ على سلامة المواد. <تر> التحكم في التخفيف​ يتم ضمان التدفق الموحد، مع انحراف أقل من 5% في معظم الأوقات. هناك خطر كبير للترقق المفرط (>15%) في الزوايا والحواف في المعادن المهمة في مجال الطيران الختم. يضمن التشكيل المائي الحد الأدنى من التخفيف. <تر> حالة الضغط يعزز حالة متجانسة من الإجهاد ثنائي المحور لتوزيع الخصائص المتجانسة. يؤدي إلى حالة إجهاد معقدة وغير متجانسة، يصعب تحقيقها في معدن عالي الأداء ختم التطبيقات. الإجهاد المستمر الناتج عن التشكيل المائي يوفر سلوكًا يمكن التنبؤ به بعد عملية التشكيل. <تر> الهندسة المعقدة الاختيار الأمثل للأجزاء غير الملحومة والمجوفة. يقتصر على فتح أجزاء القسم؛ يجب تجميع الأجزاء ذات المقطع المغلق. يسهل التشكيل المائي إنشاء أجزاء متجانسة خفيفة الوزن مع تعزيز التكامل. <تر> أداء الإرهاق تشطيب السطح الممتاز وسمك الجدار يجعل الأجزاء أكثر مقاومة للتعب. Marks left by tools and thin walls in specialized metal stamping parts may form sites of fatigue cracking. For fatigue loading applications, hydroforming provides a measurable lifecycle advantage.

This study explains the criterion of selecting between hydroforming vs stamping services by focusing on material integrity benefits in aerospace parts. The key problem of managing wall thinning and strain management in this regard is addressed through our methodology, making sure that both V and hydroforming components exhibit optimum levels of reliability during use.

Send us your project details for a personalized stamping vs. hydroforming cost evaluation.

Can Metal Stamping Cost Optimization Be Achieved Through Hybrid Manufacturing Processes?

The key to metal stamping cost optimization is not just using one process, but effectively combining them. The current paper outlines a hybrid manufacturing methodology that addresses a specific issue related to high costs associated with low-volume stamping or individual cutting operations. We explain how forming and cutting in combination provide better economic feasibility than either approach alone:

Process Deconstruction and Analysis

1. Challenge Identification: For complex brackets, pure custom metal stamping services was too expensive due to multiple-stage tooling, and 5-axis laser cutting was slow and costly per unit.
2. Solution - Hybrid Breakdown:​ In order to find an optimal process chain, we decomposed the end product into various operations based on individual optimized processes.
3. Decision Process: ​A thorough analysis was made to examine the manufacturing cost of purely cutting, purely stamping, and the combined process.

Strategic Application of Forming First

• Initial Hydroforming Pre-bend:​ This involves using a basic hydraulic press to perform the initial 3D forming of the part.
• Outcome:​ This approach replaces the elaborate operation normally done in a costly progressive die, resulting in lower press tonnage and simpler dies.
• Material Efficiency: Preliminary forming makes it possible to use a near net shape blank, which reduces waste when compared to using a flat sheet for cutting.

Precision Finishing via Optimized Stamping

1. Secondary High-Precision Operation: The pre-formed part is then inserted into a single-stage precise die for finishing the part.
2. Operation & Benefit:​ This step of the hybrid metal stamping process ensures that high accuracy levels are achieved in one pass, significantly quicker than laser cutting.
3. Cost Result:​ Our process simplifies the die and, together with its use of a single operation in a hybrid process, reduces the overall cost by 60% when compared to 5-axis laser cutting alone.

By using the hybrid process we have developed a new concept of metal stamping cost optimization. We overcome the challenge of higher NRE and high part cost by utilizing an optimized approach towards manufacturing, resulting in a cost-effective metal stamping solution which provides precision at an optimally reduced manufacturing cost.

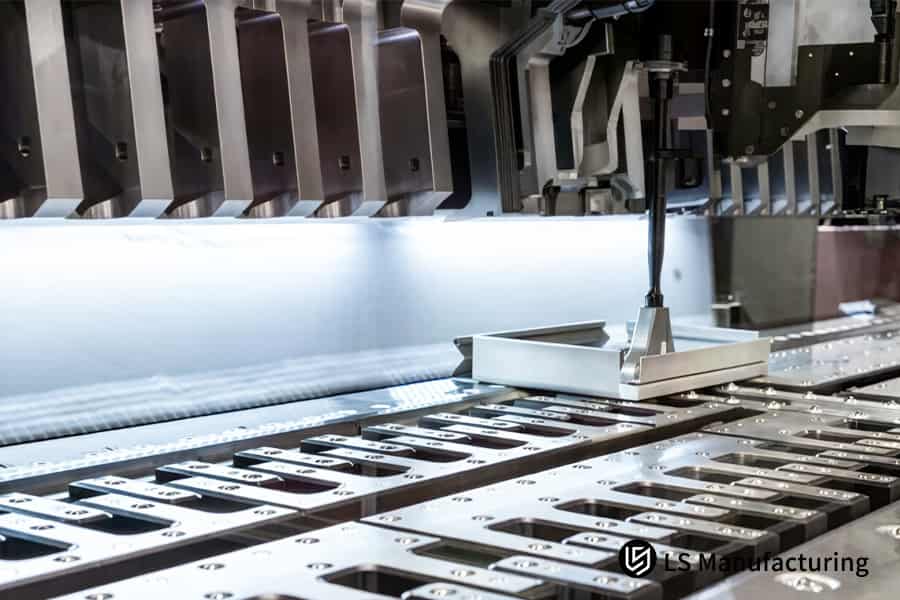

Figure 4: A press stamps a 1.2mm thick aluminum sheet into an L-bracket for automotive component assembly.

Why Is Custom Metal Stamping Services The Standard For Complex Multi-Feature Medical Housings?

The challenge in manufacturing complex medical housings incorporating snap-fits, apertures, and cosmetic finishes lies in meeting the requirement for final form accuracy without compromising the quality of the medical grade materials used. In addition to increasing costs, traditional methods involve risks such as particulates and complicated traceability requirements. Below you can learn about how our custom metal stamping services overcome this by combining all finishing techniques in one forming process:

Servo Press Control for Unified Feature Creation

Our servo presses can be programmed to de-couple slide motion and allow precise control of velocity, positioning, and holding. Thus, one stroke cycle can perform the deep draw of the cavity, stop momentarily to coin the locating flat within ±0.03mm tolerance, and create a living hinge, all while the work piece never leaves the machine. Our integrated forming metal stamping technique provides accurate control to reduce errors from handling, and thereby ensure successful initial assembly with no alignment problems.

In-Die Integration for Complex Feature Realization

We offer our tooling for complete process integration where we integrate all of the finishing processes into the die itself. In the case of a housing that requires hermetic sealing, the die will incorporate a coining operation at the end of the process where we apply high pressure to the part in order to obtain an ultra-fine surface finish. This is a process called multi-function metal stamping, a solution for complex-feature metal stamping that does not require secondary machining.

Validation-Driven Control for Regulated Environments

All of the processes comply with medical grade standards and operate under lock-and-monitored SPC. Surface roughness Ra values in-die are controlled within the specified range to ensure coating quality, adhesion and biocompatibility according to ISO 13485. The vertical control throughout the whole process chain gives us validated lots-to-lots reproducibility for submission to relevant authorities. Our precision stamping services thus become the de facto standard for critical parts.

The methodology addresses the key problem in combining several precision technologies in one consolidated and audited process. The utilization of servo control to allow unified forming and designing of process integration die results in the production of precise and fully traceable net-shaped housings for medical grade. The technology obviates secondary operations while minimizing risks of contamination.

LS Manufacturing: Automotive-Grade High-Strength Steel Chassis Components — Custom Metal Stamping Cost Optimization Solutions

A Tier-1 automotive supplier was facing serious challenges in reducing costs and increasing efficiency while manufacturing complex chassis components out of high strength steel. The company’s current hydroforming process was unacceptably costly as well as time-consuming. The case study explains how LS Manufacturing offered unique solutions by utilizing custom metal stamping services:

تحدي العميل

The part was a boron steel (22MnB5) rear subframe reinforcement bracket with tight tolerance specifications of ±0.5mm. The previous hydroforming process had led to a very high unit cost of $18 and a lengthy 90-second cycle time, resulting in a weekly requirement shortage of 5,000 parts. This manufacturing cost and production gap were jeopardizing the customer’s ability to deliver under a just-in-time delivery schedule, subjecting the project to penalties for delays.

LS Manufacturing Solution

The agile engineering team adopted DFM techniques to split the intricate component geometry into two identical, stampable halves, marking the perfect case study for complex geometry metal stamping. The breakthrough was achieved using in-die resistance welding technology that enabled the joining of the two halves inside the final die station of the progressive die. Advanced computer-aided forming simulation played an essential role in estimating and offsetting the springback effect and ensuring a tight tolerance of ±0.1mm for the final assembly.

Results and Value

The new integrated process reduced the unit cost by 58%, resulting in a cost-optimized metal stamping process at only $7.50. With an increased output rate by eight times, the customer was able to achieve its fast-tracking objective and bring forward the launch by two weeks. The elimination of secondary machining on these automotive metal stamping components resulted in savings of $420,000 per car.

This case study illustrates how we approach the metal stamping optimization process. Rather than solving the problems through stamping alone, we take it one step further and optimize the entire manufacturing process itself. Our expertise in complex metal stamping and integrated assembly creates tremendous cost savings and turnaround, making LS Manufacturing the solution for challenging automotive manufacturing projects.

Are you concerned about the costs or cycle times associated with hydroforming? Contact our professional DFM engineering team to optimize your part design.

الأسئلة الشائعة

1. Why choose LS Manufacturing for precision metal stamping services instead of local tool shops?

Not only do we provide machining tolerances of ±0.02mm, but we also conduct DFM assessments beforehand and CPK reports throughout the entire process to ensure you get consistent and measurable quality.

2. What is the primary difference in cost between hydroforming and stamping for small batches?

Since hydroforming uses only the female die, this helps cut down on tooling costs by 40%-60%, making it perfect for prototypes and custom-made products where annual demand does not exceed 2,000 pieces.

3. How quickly can I receive a quotation for custom metal stamping services?

Simply click the “Get a Quote” button below to submit your STEP drawings, and our LS Manufacturing engineering team will provide you with an in-depth quotation, including the feasibility study, within 12-24 hours.

4. Does LS Manufacturing support high-volume production for automotive components?

Indeed, our company owns advanced progressive die manufacturing lines which work 24 hours a day and help to provide bulk deliveries from 10,000 units to over 1,000,000 units.

5. Can your precision stamping services handle material thicknesses exceeding 6mm?

Our company possesses an advanced 2500 tonne heavy duty stamping cluster that helps to process high-grade steel sheets whose maximum thickness reaches up to 12 mm with edge perpendicularity in line with industry standards.

6. How do you achieve project cost optimization for parts with complex geometries?

By using efficient nesting material (material usage efficiency exceeds 85%), our company helps to minimize additional operations (e.g., tapping in-die).

7. What certifications does LS Manufacturing hold for medical-grade stamping?

The company holds certificates of ISO 9001 and ISO 13485 compliance. Production fully complies with RoHS directives of the European Union regarding medical devices.

8. Why is the choice between hydroforming and stamping services critical during the design phase?

Early process intervention eliminates tooling waste as a result of excessive design constraints. At LS Manufacturing, we offer a free DFM analysis service that can assist you in finding the most appropriate manufacturing pathway prior to tooling.

الملخص

In high-end manufacturing, the trade-off between hydroforming and stamping amounts to commercial efficiency. LS Manufacturing applies digital monitoring and full chain-of-costs analysis to translate difficult manufacturing choices into quantified gains. Whether you prefer the design flexibility of hydroforming or high speed stamping, working with a supplier experienced in multiple process evaluations and DFM guarantees timely delivery, precision, and cost-effectiveness of your project.
