الشركة المصنعة لتصنيع الصفائح المعدنية تجاوزت منذ فترة طويلة مستوى خفض سعر الوحدة للمواد الخام. وبدلاً من ذلك، فهي تقلل من التكلفة الإجمالية للملكية (TCO) إلى الحد الأقصى من خلال التشخيص المتعمق لمعلمات العملية مثل التحسين التدريجي للقالب، وتعويض الانحناء، والمعالجة المجمعة متعددة المحاور.
لن تدخل نظرة عامة أساسية على الذكاء الاصطناعي إلا في تنفيذ البرامج، في حين أن الفوائد الصناعية الحقيقية تأتي من المتغيرات الهندسية عالية الترتيب وأنظمة الحلقة المغلقة لتصميم التصنيع (DMF). سيوضح هذا الدليل كيف تستخدم المصانع تصميم العمليات، ومتغيرات سوق دبي المالي، والمسار الآلي للتصنيع لتحقيق الحد الأدنى من تكاليف إنتاج الصفائح المعدنية. اقرأ هذه المقالة واكتشف ما يمكن أن يفعله التحسين الفني العميق على مستوى الإنتاج في تقليل تكاليف تصنيع منتجك إلى حد يفوق الخيال.
ستة رافعات رئيسية لتقليل تكاليف إنتاج الصفائح المعدنية
<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 100%؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1">الاستنتاجات الرئيسية
- تم استبدال الختم المجزأ بالقوالب التقدمية: سيؤدي استخدام القوالب التقدمية المستمرة للطلبات أكثر من 10000 قطعة إلى توفير 70% من معالجة القطعة الواحدة الوقت.
- التعويض عند مستوى الميكرون مع DFM: سيؤدي ضبط نسبة نصف قطر الانحناء إلى الحد الأدنى الموصى به وهو R/T≥1.5 إلى عدم وجود شقوق معدنية وبالتالي فإن إعادة العمل غير ضرورية.
- دمج العمليات عموديًا: إذا تم إجراء اللحام والطلاء والتجميع معًا في وحدة واحدة، فسيؤدي ذلك إلى إزالة أي وقت لوجستي ضائع في سلسلة التوريد عندما يشارك موردون مختلفون.
لماذا تثق في حلول خفض التكاليف التي تقدمها شركة LS Manufacturing باعتبارها شركة مصنعة لتصنيع الصفائح المعدنية؟
يحتاج مصنعو تصنيع الصفائح المعدنية الذين يقللون التكلفة الإجمالية للملكية بشكل منهجي إلى إتقان ثلاث كفاءات أساسية لكل فريق لدينا يتمتع بخبرة تزيد عن 15 عامًا في قطاعات السيارات والمعدات الطبية والصناعية: التطوير التدريجي للقوالب، والتدقيق المسبق لسوق دبي المالي، والتكامل الرأسي.
<اقتباس>يحدد معيار ISO 2768-1 أن تفاوت الأبعاد الخطية لدرجة الدقة (الدرجة f) يبلغ ± 0.05 مم.
لتماشيا مع هذا المعيار، يتعامل فريق التدقيق المسبق لدينا في سوق دبي المالي كل عام مع أكثر من 200 مجموعة، ولهذا السبب يتم تقليل تكلفة إصلاح القالب بمتوسط قدره 8000 دولار إلى 15000 دولار، وتبلغ دقة خطوة القالب 0.01 مم من خلال التصنيع التدريجي للقطعة الواحدة الذي يستغرق 0.4 ثانية، وكذلك الأمر برمته يتم تنفيذه في حلقة مغلقة من المصنع، مما يؤدي إلىتقليص المهلة الزمنية بنسبة 40%.
في أحد مشاريع صناديق التحكم في السيارات العالمية من المستوى الأول، تمكنا من تقليل التكلفة الكاملة بنسبة 32%. معدل الخردة الذي كان في البداية 24%، انخفض في النهاية إلى 0.02% من خلال الجمع بين الأجزاء المنحنية، واستخدام قوالب تقدمية مخصصة بالكامل، والطلاء الداخلي الذي وفر 14 يومًا من الخدمات اللوجستية بين المصانع.
هل تريد معرفة مقدار التكلفة التي يمكن تقليلها في تصميمك؟ اتصل بمهندسينا للحصول على قائمة المراجعة الذاتية لتخفيض تكلفة الصفائح المعدنية، والتي تتضمن حدود R/T، والحدود التدريجية لبدء تشغيل القالب، وقائمة الأخطاء في سوق دبي المالي لقياس الأداء الخاص بك.
كيف يعمل التداخل الآلي على تصنيع الصفائح المعدنية ذات الحجم الكبير على تقليل مخلفات المواد الخام؟
يمكن تحسين استخدام المواد كثيرًا من خلال اعتماد خوارزميات التداخل عالية الدقة التي تسمح بقطع الأجزاء ذات الأشكال غير المنتظمة بأقل قدر من الهدر على لوح معدني واحد. وبمساعدة هذه الخوارزميات، يمكن للشركة المصنعة التي كانت تقتصر على 65% من استخدام المعادن من خلال الطريقة التقليدية أن تحقق بالفعل أكثر من 85% من الاستخدام، وبالتالي تقليل 15% من تكلفة شراء المواد ذات القطعة الواحدة. المشكلة الأساسية المتمثلة في خفض تكلفة تكمن في تصنيع الصفائح المعدنية ذات الحجم الكبير في التداخل.
التداخل اليدوي مقابل التداخل الخوارزمي المتقدم
إن نقطة البداية لتقليل تكلفة إنتاج الصفائح المعدنية هي استخدام المواد، وهناك فرق كبير بين الوضعين.
- القطع الخطي: تم تصميم الخوارزمية بحيث يتم قطع حواف الأجزاء الصغيرة بعد حواف الأجزاء الكبيرة، وبهذه الطريقة تقليل الهيكل العظمي أو النفايات.
- تداخل الأجزاء الكبيرة والصغيرة: يتم وضع جزء صغير بين مساحة الأجزاء الكبيرة. إن الاكتناز يفوق ما يمكن تحقيقه من خلال العمليات اليدوية.
- ضبط درجة الختم: تتنوع درجة الختم بدءًا من من 8 مم الثابتة إلى 5.2 مم الديناميكية، مما يسمح باستخدام تقنية المفاصل الدقيقة جنبًا إلى جنب.
جدول مقارنة معلمات التخطيط (صفيحة فولاذية مجلفنة SGCC مقاس 1.5 مم)
<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 100%؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1">بيانات اختبار حصرية لتصنيع LS: تقليل الفجوات بين الأجزاء من 5.0 مم إلى 2.0 مم + اتصال دقيق يقلل الخردة من حافة الختم بنسبة 18%. بعبارة أخرى، يتم ترجمته ببساطة إلى 12-15 جزءًا إضافيًا يتم إنتاجها من لوح مقاس 1220 مم × 2440 مم، وبالتالي انخفاض ملحوظ بشكل مباشر في تكاليف المواد.
يعد استخدام المواد لختم الحمولة ودرجة ميل القالب من العوامل الأساسية التي تحدد قوة التصنيع الخالية من الهدر لدى الشركة المصنعة لتصنيع الصفائح المعدنية. تصنيع الصفائح المعدنية بواسطة آلة CNC يتضمن أيضًا منطق التداخل الذي يمكن توسيعه ليشمل عمليات إنتاج مختلطة من سيناريوهات الدفعات الصغيرة متعددة التنوع، في الواقع، الخوارزمية متطورة للغاية - يمكنها تحديد ومواءمة العناصر المشتركة أجزاء حافة الكفاف الخارجية التي يمكن ضمها.

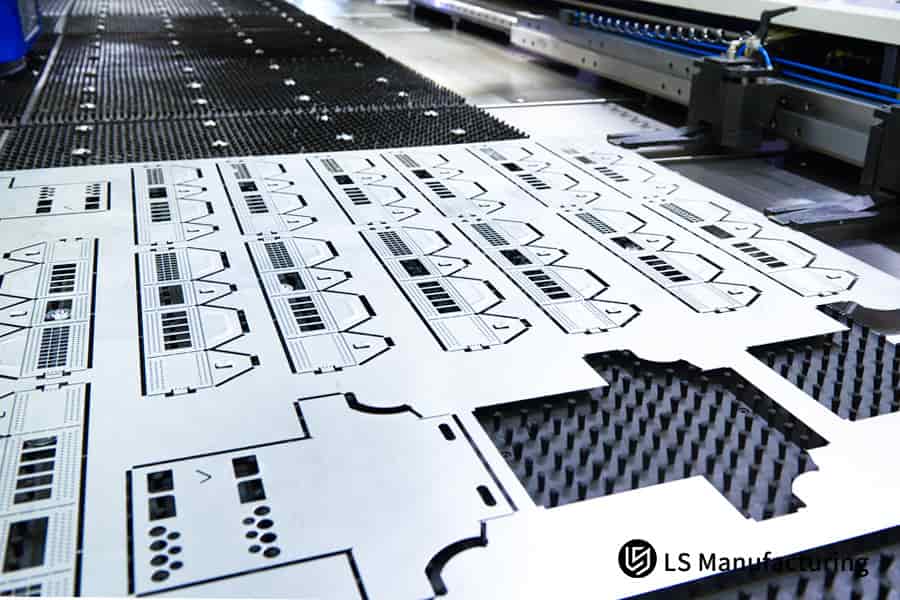

الشكل 1: آلة القطع بالليزر CNC تعالج الصفائح المعدنية بأنماط تداخل آلية.
لماذا يعتبر DFM المتقدم للصفائح المعدنية ضروريًا للتخلص من تآكل الأدوات المبكرة وتشققها؟
يمكن للمراجعة الهندسية الصارمة لـ DFM لنصف قطر الانحناء ومسافة حافة الثقب في مراحل التصميم المبكرة منع التشققات في المعدن بعد التمدد وإطالة عمر القالب بنسبة تصل إلى 200%.ويمكنها أيضًا إلغاء الحاجة إلى المزيد من إصلاحات القالب بواسطة DFM. إن جوهر DFM للصفائح المعدنية هو ربط هذه المبادئ بحدود الضغط الخاصة بالمنتج.
خطوط حمراء هندسية للثني والثقب
يتضمن فحص سوق دبي المالي لخدمات الصفائح المعدنية المخصصة التحقق من نوعين من حدود التصميم. على وجه الخصوص، بالنسبة إلى تصنيع صفائح الألمنيوم، يعد الخط الأحمر R/T هو الأكثر أهمية بين الاثنين بسبب الطبيعة الأضعف نسبيًا لصفائح الألومنيوم مقارنةً بصفائح الفولاذ. ولهذا السبب، يوصى باستخدام 1.8 أو أعلى لـ 5052:
- الخط الأحمر لنصف القطر المنحني: R/T أقل من 1.5 يؤدي إلى تمدد الحبيبات المعدنية إلى ما هو أبعد من حدودها، وانتشار الشقوق الصغيرة على طول حدود الحبوب، وتقطيع حافة القطع خلال 3000 ضربة.
- مسافة حافة الثقب (الخط الأحمر): يجب أن تكون هناك مسافة تزيد عن 2T + R من حافة جميع الثقوب المثقوبة إلى خط الثني لأنه بخلاف ذلك سيتم تمديد الثقب إلى شكل بيضاوي، مما يؤدي إلى انكسار الأسلاك أثناء النقر اللاحق.
الحسابات الهندسية التصميمية
نحن ندير السبرينغ باك في LS Manufacturing ليس من باب الخبرة عن طريق الضغط الزائد بمقدار 2 درجة على سبيل المثال، فنحن نحسب ذلك بناءً على قوة إنتاج المادة، والنتيجة هي:
- 5052-H32 الألومنيوم: قوة الإنتاجية 195 ميجا باسكال، تعويض زاوية الزنبرك من 3°-4°، قالب V12.
- الفولاذ المقاوم للصدأ SUS304: قوة الخضوع 310 ميجا باسكال، تعويض زاوية الزنبرك الخلفي 5°-6°، يتطلب محطة تشكيل الضغط الزائد.
- SPCC ملفوف على البارد: قوة الإنتاجية 180 ميجا باسكال: تعويض زاوية الزنبرك الخلفي 1.5 درجة -2 درجة، القالب القياسي مناسب.
يتم تحقيق هذا النوع من تحسين تصنيع الصفائح المعدنية من خلال هذه الحسابات على مراحل مع سوق دبي المالي، ولهذا السبب لا يلزم إجراء أي تغييرات بعد تشغيل أداة التصنيع (القالب). يقوم فريقنا الهندسي وحده بالموافقة المسبقة على سوق دبي المالي لأكثر من 200 مجموعة من القوالب كل عام، مما يوفر في الواقع متوسط 8000-15000 تكاليف إصلاح القالب لكل عميل. كما أن تعويض الزنبرك تصنيع صفائح الفولاذ المقاوم للصدأ يحتاج إلى الأخذ في الاعتبار معدل تصلب العمل، وتتقدم قوة الخضوع 304 مع كل ثني.

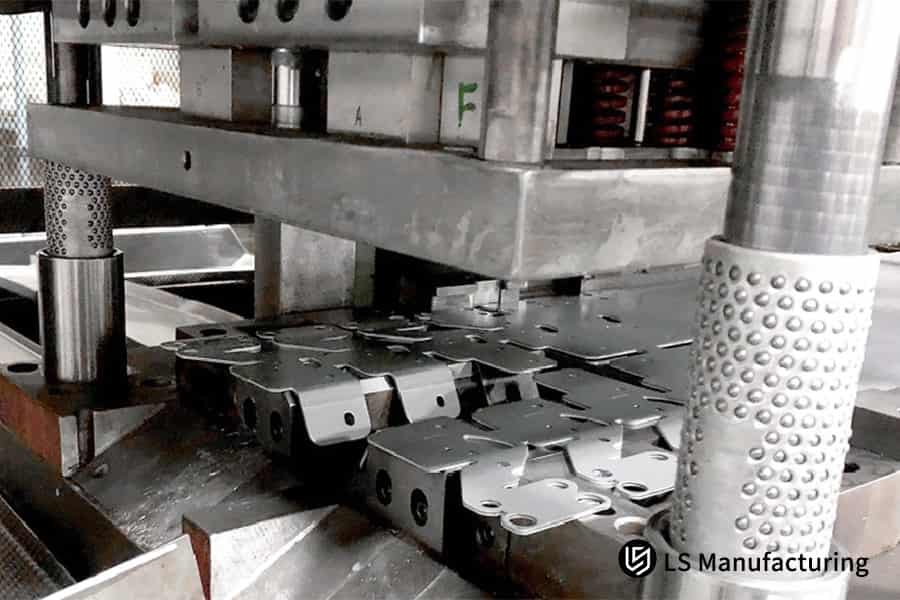

الشكل 2: الأجزاء المعدنية المختومة التي تم إنتاجها باستخدام أدوات DFM المتقدمة.
كيف يمكن لأدوات القالب التقدمية أن تقلل تكاليف الوحدة بشكل كبير في المشتريات طويلة المدى؟
تم تصميم القوالب التقدمية لدمج ما يصل إلى أكثر من عشر عمليات تصنيع بما في ذلك التثقيب والتقطيع والثني معًا في أداة واحدة. تتيح هذه الأدوات عملية تشكيل عالية السرعة ومؤتمتة بالكامل، تصل إلى 150 ضربة في الدقيقة، مما يقلل من تكاليف المعالجة لإنتاج قطعة واحدة كبيرة الحجم إلى الصفر عمليًا. يتم دعم تصنيع المعادن بتكلفة فعالة من خلال وفورات الحجم بشكل كامل من خلال القوالب التقدمية.
مقارنة عائد الاستثمار للقالب التقدمي مقابل عائد استثمار القالب الفردي
في الحالة التي تكون فيها مجموعة واحدة من الأجزاء المخصصة 50000 قطعة، من الواضح أن الفرق بين التقنيتين كبير. دقة الملعب لقوالب ختم الصفائح المعدنية هي روح القوالب التقدمية:
<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 100%؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛ الارتفاع: 261.812 بكسل؛" border="1">نقطة ربط البيانات
تعني دقة خطوة وحدة تغذية القالب التقدمية 0.01 مم أن التسامح الإجمالي الناتج عن التمدد المستمر عبر عمليات مختلفة لا يزال ضمن المعيار. حتى أعلى التكاليف الرأسمالية المتعلقة بالأدوات اللازمة لتصنيع الصفائح المعدنية بكميات كبيرة يمكن تبريرها حيث أنه من المتوقع أن تخفف التكلفة الأولية للأدوات إلى الصفر تقريبًا على مدى مئات الآلاف من القطع، مما سيكون له تأثير كبير على تكاليف معالجة القطعة الواحدة.
إن شركة LS Manufacturing قادرة على تصميم وتطوير قوالب تقدمية لارتفاع مغلق يصل إلى 300 طن، مما يعني أنه حتى أطول عمليات التسليم للأجزاء الأكثر تطلبًا من حيث الحجم مثل أقواس السيارات ويمكن تسليم أغلفة المحركات في الوقت المحدد. إن عمر الخدمة للقوالب التقدمية للصفائح المعدنية يتناسب بشكل عام عكسيًا مع مستوى حمولة الختم. يتم تشغيل القوالب بقوة ضغط أقل من 150 طنًا تحتاج فقط إلى شحذ الحافة كل 50000 ضربة ضغط.
يمكن اعتبار قبول أو رفض أوامر القوالب التقدمية من قبل الشركة المصنعة لتصنيع الصفائح المعدنية بمثابة مقياس رئيسي لقدرتها على تحمل التخفيضات الهائلة في التكلفة.
هل أنت غير متأكد مما إذا كان حجم الإنتاج الخاص بك قد وصل إلى عتبة إنتاج القالب التدريجي؟ قم بتنزيل جدول حساب عائد الاستثمار التصاعدي، واملأ أبعاد الكمية والجزء، وسيعمل تلقائيًا على إنشاء نقطة التقسيم ومنحنى تكلفة الوحدة.

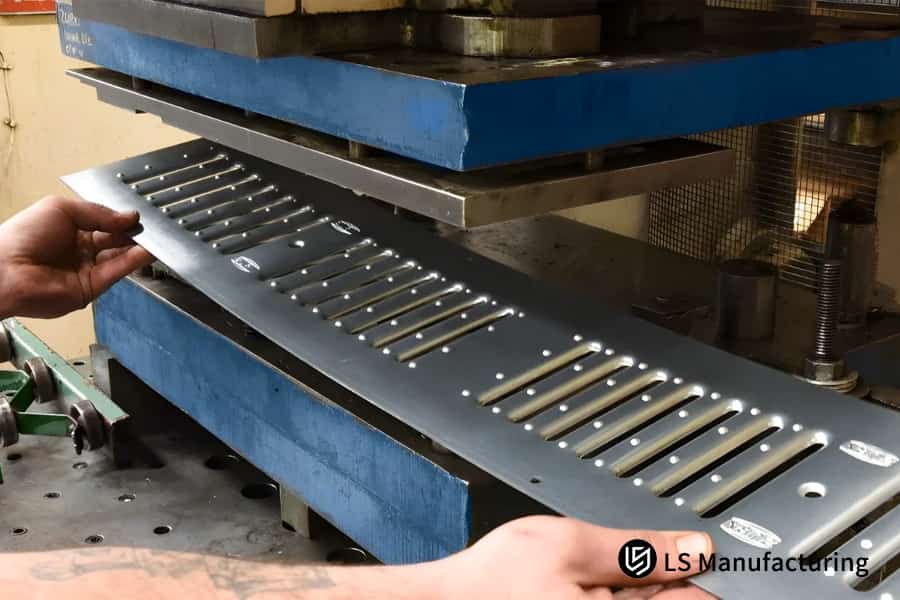

الشكل 3: آلة ختم القوالب التقدمية التي تنتج أقواسًا معدنية على المدى الطويل.
لماذا تؤدي الترقية إلى تحسينات القطع بالليزر الذكية إلى تقليل تكاليف إزالة الأزيز بعد المعالجة؟
يمكن أن يكون استخدام ليزر الألياف عالي الطاقة وتنظيم معلمات الغاز المساعدة بطريقة محددة ودقيقة للغاية أحد العوامل التي تؤدي إلى خشونة قطع السطح Ra 3.2 أو أقل، مع عدم وجود علامات تناثر أو نتوءات، و بدون أي عمليات إزالة حواف ثانوية تستهلك طاقة للبدء بها. إن منطق خفض التكلفة في تحسين تصنيع الصفائح المعدنية في قطاع الليزر هو قسم واحد في كل مرة.
مجموعة معلمات SUS304 مقاس 3 مم من تصنيع LS
يجب أن تكون عملية تصنيع الصفائح المعدنية بالليزر دقيقة لكل متغير. جودة المقطع العرضي قطع صفائح الألياف بالليزر هي الأكثر أهمية حساس للموضع البؤري:
- قوة ألياف الليزر: 6000 واط تضمن ذوبانًا سريعًا بدرجة كافية.
- التردد: 2500 هرتز، تعديل النبض لمنع الإرهاق.
- النقطة البؤرية للعدسة: -1.2 ملم أسفل سطح الورقة، وهذا يعطي الحافة المقطوعة شكل V مقلوب يتيح التنظيف السلس للمادة المنصهرة.
- الغاز المساعد: نيتروجين عالي الضغط وعالي النقاء >99.999%
بسبب هذه الإعدادات، يكون ارتفاع خبث الطبقة المنصهرة أقل من 0.02 مم بينما تكون خشونة السطح RA 2.8-3.2، مما يجعل إزالة الأزيز اليدوية غير ضرورية عن طريق إزالة النتوءات. بعبارات بسيطة، هذا يعني أنه يمكنك توفير 3-8 دقائق لكل قطعة عند الطحن اليدوي مما يؤدي إلى توفير ما بين 500 إلى 1300 ساعة عمل لعشرات الآلاف من القطع.
عادةً ما تستغرق تكنولوجيا القطع التقليدية مثل القطع بالبلازما أو القطع باستخدام ليزر منخفض الطاقة عملية طحن ما بعد القطع - تكلفة هذه التي اختطفتها الأدوات والإجراءات. لكي تتمكن من الاستغناء عن إزالة الأزيز عند قطع الصفائح المعدنية بالليزر ولتجنب موازنة جودة القطع مقابل السرعة للألواح السميكة التي تتطلب القطع بأكسجين منخفض الضغط، يجب عليك إجراء المفاضلة الصحيحة أثناء مرحلة التصميم وهو أيضًا سؤال، إذا كنت مستعدًا بدرجة كافية لدفع حدود معلمات الليزر الخاصة بك إلى هذه المجموعة من الإعدادات.

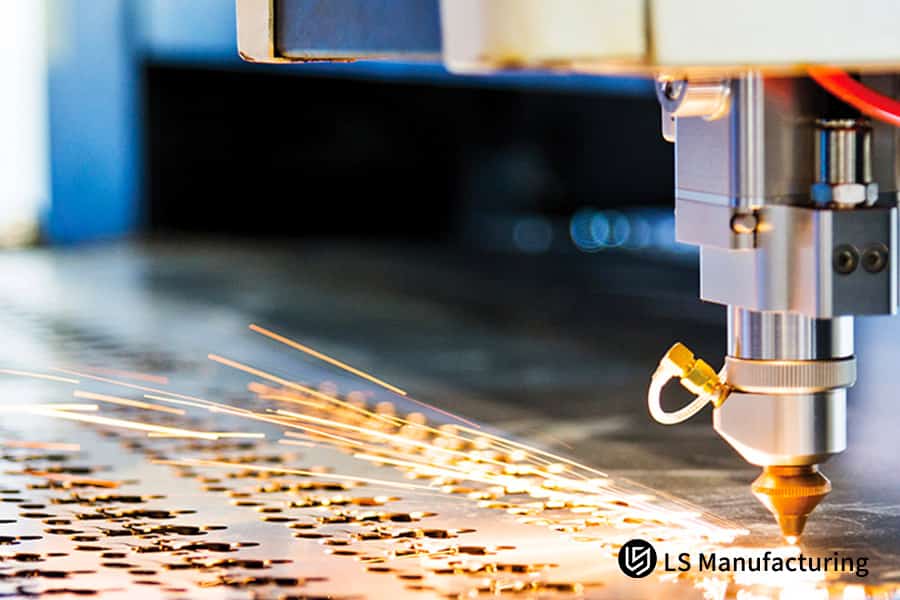

الشكل 4: آلة القطع بالليزر CNC تعمل على تحسين عمليات القطع لتقليل المعالجة اللاحقة.
كيف يمكن أن يؤدي توحيد التشطيب الثانوي تحت سقف واحد إلى منع زحف تكلفة سلسلة التوريد؟
إن المصنع الشامل والمتكامل الذي يجمع بين عمليات مثل اللحام والطلاء بالمسحوق والطلاء الكهربائي وتجميع المكونات لن يؤدي فقط إلى التخلص تمامًا من التكاليف اللوجستية بين المصانع التي يتكبدها العديد من الموردين، بل سيعمل أيضًا على تقصير وقت التسليم بنسبة 40% بشكل عام. يمكن أن يساعد التكامل الرأسي خدمات الصفائح المعدنية المخصصة في التخلص من التكاليف الخفية.
المناطق الغامضة لسلاسل التوريد اللامركزية
عندما يتعلق الأمر بخدمة تصنيع الصفائح المعدنية، تشمل التكاليف الخفية التي تحدث أثناء الانتقال من مصنع إلى آخر ما يلي:
- نفقات التعبئة عبر المصانع: ورق مقاوم للصدأ + غلاف فقاعي + EPE للقطعة الواحدة، 800-2000 دفعة كبيرة.
- الخدوش والأضرار المتعلقة بالنقل: إلقاء اللوم على بعضهم البعض، وإعادة العمل بنسبة 3-8%، والنزاعات من أسبوع إلى أسبوعين.
- عدم تراكم التسامح: الانحناء 0.3 مم في المصنع أ، اللحام 0.5 مم في المصنع ب، فشل التجميع.
المزايا الحقيقية لتصنيع نظام حلقة مغلقة في مصنع واحد
باستخدام هيكل الخادم الكبير كمثال، تم إجراء الختم والطلاء ESD في نفس المصنع. عادةً ما يكون تصنيع العبوات المعدنية هو النوع الذي يحقق أقصى استفادة من الحلقة المغلقة. في الحلقة المغلقة، يتم نقل جسم الهيكل بعد الثني مباشرة إلى خط الطلاء بدون تعبئة وسيطة:
- تكلفة التعبئة والنقل: 1200-3500 توفيرًا لكل دفعة كبيرة.
- دورة التسليم: من 28 يومًا إلى 17 يومًا أو أقل بنسبة 40%.
- حلقة المساءلة: عندما تتعطل إحدى العمليات، يمكن للمرء الحصول على إمكانية التتبع الداخلي للمنتج المعيب في غضون ساعتين دون إيقاف خط الإنتاج.
إن التكامل الرأسي لتصنيع المعادن الفعال من حيث التكلفة يدور بشكل أساسي حول جني الأرباح من النقل والمساومة. من الأسهل كثيرًا التحكم في تجانس اللون وسماكة الفيلم في منتجات الصفائح المعدنية المطلية بالمسحوق في مصنع ذي إنتاج بحلقة مغلقة لأنه يمكن مزامنة وقت التلميع الكيميائي للمعالجة المسبقة مع دورة الختم.
هل يتم أيضًا التعامل مع مشروعك بواسطة موردين متعددين؟ اتصل بمهندس لحساب تكاليف تكامل سلسلة التوريد وتعرف على مقدار التكاليف الخفية التي يمكن التخلص منها.
ما هي التعديلات الهندسية للدرجة والسمك التي تضمن السلامة الهيكلية بجزء بسيط من سعر المادة؟
باستخدام عمليات محاكاة ميكانيكية شاملة، أو استبدال الألواح المصنوعة من الألواح السميكة بألواح رفيعة عالية القوة، أو مجرد استبدال سبائك الألومنيوم 5052 بألواح فولاذية مجلفنة فعالة من حيث التكلفة، يمكن للمرء تقليل إجمالي تكاليف المواد بشكل كبير بنسبة 25% مع الحفاظ على صلابة الهيكل دون تغيير. يعد استبدال مادة بأخرى لتقليل تكلفة إنتاج الصفائح المعدنية أحد مشكلات التصميم VA/VE الأساسية للغاية.
دراسة حالة لتحسين الصفائح المعدنية بناءً على FEA (تحليل العناصر المحدودة)
الأساس المنطقي للتغييرات في تحسين تصنيع الصفائح المعدنية. في الأماكن التي تتطلب مستوى مقاومة معتدل للتآكل، مثل الهيكل الداخلي وخزائن التحكم الكهربائية، يمكن أن تكون أجزاء من الصفائح المعدنية المجلفنة بديلاً عن الألومنيوم 5052. يبلغ فرق تكلفة المواد أكثر من مرتين:
- التصميم الأصلي: 2.0 مم 5052-H32 لوح ألومنيوم، ومسافة تقوية 80 مم.
- محاكاة FEA (تحليل العناصر المحدودة): الحد الأقصى لإجهاد فون ميزس 145 ميجا باسكال، لا يزال أقل بكثير من إنتاج الألومنيوم البالغ 195 ميجا باسكال، 34% تكرار المواد.
- تغيير الخطة: استبدل 5052-H32 بفولاذ HSLA مقاس 1.2 مم (فولاذ عالي القوة ومنخفض السبائك، قوة إنتاج 240 ميجا باسكال)، كما يجب تقليل تباعد أدوات التقوية إلى 50 مم.
- النتيجة: يبلغ ذروة الإجهاد 218 ميجاباسكال مع عامل أمان يبلغ 1.1، والوزن -28%، كما انخفضت تكلفة وحدة وزن المادة إلى 2.1/كجم من 4.8/كجم، وتكلفة المادة لكل وحدة -25%.
جدول مقارنة المعلمات قبل التعديل وبعده
<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 100%؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1">هامش الربح لخدمات الصفائح المعدنية المخصصة وتعديل VA/VE هو الربح الذي يسرقه المصنع المحترف للعميل أثناء مرحلة التصميم. بالنسبة إلى تصنيع صفائح الفولاذ المدلفنة على الساخن، يجب أخذ مستوى التشقق باللحام البارد في الاعتبار عند اختيار فولاذ HSLA. يوصى باستخدام Ceq 0.42%، وإلا يوصى بالتسخين المسبق بنسبة 100-150 درجة مئوية.
كيف تعمل أطر التتبع الصارمة لـ SPC وCPK على تقليل النفقات من عمليات الاستدعاء المتأخرة؟
من الممكن أنه من خلال تطبيق SPC صارم للغاية، يمكن للمرء الحفاظ على معدل العيوب للكميات الكبيرة من تسليم البضائع عند مستويات منخفضة جدًا من معدل العيوب. أحد أسباب عدم السماح لمصانع تصنيع الصفائح المعدنية بتحقيق اتساق الجودة هو أن جودتها لا يمكن أن تكون متسقة مع دفعة الإنتاج، وهذا يعني سحبًا كبيرًا في المستقبل.
تنفيذ توافق آراء ساو باولو بموجب IATF 16949
<اقتباس>IATF 16949:2016 يقول البند 8.5.1.1 بوضوح تام: يجب على المنظمة نشر التحكم في العمليات الإحصائية على مجموعة من الخصائص، حيث السمة الحرجة CPK 1.33.
لقد اتخذنا بعض القياسات وكاميرا قياس 2.5D + آلة قياس الإحداثيات (CMM) في محطة الانحناء الأساسية والتي تعتبر بالغة الأهمية للتسامح (0.05 مم)، للامتثال لهذا المطلب المذكور. في كل مرة يتم إنتاج 50 جزءًا، يتم أخذ القياس. تُستخدم مخططات X-bar لرصد أي تغيرات في اتجاه العيوب. يتم إيقاف استخدام الأجزاء المعيبة في الوقت المناسب.
تعني عملية تصنيع الصفائح المعدنية ذات الحجم الكبير أن هذا التنفيذ لنظام SPC هو ميزة صوتية للنوم. هذا الخوف الرئيسي لدى فرق شراء السيارات والمعدات الطبية والصناعية هو توقف الإنتاج والمطالبات الناشئة عن مجموعة الأجزاء المعيبة، كما أن توفر البيانات في الوقت الفعلي CPK 1.33+ يمنع كل هذه المخاوف.
تكلفة اتساق الجودة
- المصنع بدون SPC: حجم الدفعة 10 آلاف قطعة، معدل العيوب 0.8%، إعادة العمل + خسائر توقف الإنتاج 18,000 دولار.
- تصنيع LS (CPK 1.33+):معدل العيوب <0,02% لكل دفعة، إعادة العمل <200 دولار.
ضمان الجودة خدمة تصنيع الصفائح المعدنية هو بوليصة تأمين للحماية من المخاطر عند شراء سلع ذات دورة طويلة وبكميات كبيرة.
هل تتمتع مكونات السيارات أو المكونات الطبية بمتطلبات CPK صارمة؟ قم بتحميل رسومات CAD ثلاثية الأبعاد، وسنقدم حل DFM + SPC في غضون 24 ساعة، بما في ذلك قائمة بالخصائص المهمة وقيم CPK المستهدفة.
دراسة حالة: كيف وفر تصنيع LS لعملاء السيارات 32 بالمائة من خدمات الصفائح المعدنية المخصصة؟
تحدي العميل
أراد أحد الموردين الدوليين رفيعي المستوى لقطع غيار السيارات جعل مجموعات صناديق التحكم الكبيرة التي تحتوي على العديد من التجاويف أكثر تخصيصًا. استخدمت الطريقة الأولى ثلاث شركات مختلفة في الختم، واللحام البقعي يدويًا، وطلاء المنتج النهائي، كما تم التعاقد من الباطن أيضًا. في البداية عندما تم ثني الأجزاء معًا، كان الانحراف التراكمي ±0.6 مم، كانت اللحامات تتشقق كثيرًا، وتم إعادة بناء 24% من العمل. نظرًا لحقيقة أن الموردين الثلاثة كانوا يشيرون بأصابع الاتهام، فقد تم إغلاق خط التجميع بالكامل.
حل التصنيع LS
مصنع به إنتاج الصفائح المعدنية الصناعية، المنتجات متعددة التجاويف هي الأكثر عرضة للكسر إذا اضطرت قطعة العمل إلى الانتقال عبر عدة مصانع:
- إعادة بناء هندسة سوق دبي المالي: تم دمج خمسة أجزاء مختومة منفصلة في جزء ثني واحد من خلال تكامل الصفائح المعدنية، مما أدى فعليًا إلى إزالة جزء كبير من جميع عمليات اللحام بنسبة 80%.
- القالب التقدمي المخصص فقط: زاوية تعويض Springback دقة ثني ثابتة تصل إلى 0.08 مم.
- المعالجة الداخلية: تم جلب الدهانات الواقية (المقاومة للتآكل) إلى المصنع وتم إجراء الطلاء بخط آلي لإنشاء عملية حلقة مغلقة.
النتائج والقيمة
إجمالي تكلفة الإنتاج -32%، معدل العيوب من 24% إلى 0.02% (خالٍ تمامًا من العيوب)، توفير لمدة 14 يومًا في الخدمات اللوجستية من المصنع إلى المصنع. وهو يوضح أنه بالنسبة إلى مصادر قطع الغيار عالية الدقة، فإن التعامل مع شريك تشغيل المعادن المتكامل رأسيًا وبأسعار معقولة هو الخيار الأفضل.
هل مشروعك عالق أيضًا في نزاعات متعددة الموردين؟ قم بتحميل برنامج CAD ثلاثي الأبعاد (STEP/IGS/DXF) واحصل على عرض أسعار مجاني في سوق دبي المالي + خلال 24 ساعة. قم بتكرار مسار التكامل هذا.
الأسئلة الشائعة
س1: ما هي العوامل الرئيسية التي تزيد من إجمالي التكاليف في خدمة تصنيع الصفائح المعدنية المخصصة؟
عوامل التكلفة الأساسية هي: التصميمات الهيكلية المعقدة للغاية التي تتطلب استخدام قوالب متعددة الأجزاء، ونسب صغيرة للغاية من نصف قطر الانحناء إلى السُمك (R/T < 1.5)، واختيار سمك معدني غير قياسي، وخطوات يدوية باهظة الثمن بعد المعالجة مثل الطحن اليدوي الثقيل وإزالة الأزيز، واللحام البقعي اليدوي المعقد.
س2: لماذا يجب عليك اختيار LS Manufacturing لتكون الشركة المصنعة الرئيسية لتصنيع الصفائح المعدنية بين الشركات؟
تمتلك LS Manufacturing فريق تحسين DFM من كبار المهندسين، ونظام مراقبة جودة SPC معتمد من IATF 16949 مع CPK 1.33، وقدرات تصنيع قوالب تقدمية فعالة بكميات كبيرة، وخط إنتاج متكامل رأسيًا وقفة واحدة بما في ذلك الطلاء الآلي، وكلها تضمن تكلفة ملكية منخفضة للغاية وعمليات تسليم خالية من العيوب في نفس الوقت.
س3: كيف يساهم اختيار سمك الصفائح المعدنية المناسب في تقليل تكلفة إنتاج الصفائح المعدنية؟
يؤدي تحديد مواصفات الصفائح المعدنية التجارية القياسية إلى إلغاء الحاجة إلى التكلفة الإضافية للمواد غير القياسية المخصصة لمصانع الصلب. كما أن تحسين سُمك الأجزاء باستخدام تحليل العناصر المحدودة يسمح باستخدام الصفائح المعدنية الرقيقة عالية الشد بدلاً من الألواح الهيكلية الثقيلة الزائدة عن الحاجة، وبالتالي توفير ما يصل إلى 25% من تكاليف المواد دون المساس بالقوة المادية للأجزاء.
س4: ما هي مزايا اختيار طريقة تصنيع الصفائح المعدنية السائبة مقابل استخدام طريقة تصنيع منخفضة الحجم؟
يتيح لك التصنيع بالجملة استخدام قوالب تصاعدية مستمرة عالية السرعة والتي من شأنها تقليل دورة الختم إلى أقل من ثانية. ستعمل هذه التقنية على توزيع التكاليف الثابتة الأولية للتصميم الهندسي ومحاذاة الأدوات الآلية وبرمجة CAM على آلاف المكونات وستؤدي إلى انخفاض حاد في تكلفة المعالجة لكل قطعة.
س5: هل ستؤدي مراجعة DFM (التصميم للمعادن) الاحترافية والمتقدمة للصفائح المعدنية إلى تقليل استثمارك في الأدوات في البداية؟
يمكن أن تساعدك المراجعة التي يجريها أحد مهندسي سوق دبي المالي لتصميم المنتج على تجنب ارتكاب أخطاء مثل عدم وجود أخاديد تفريغ منحنية، جعل نصف قطر الزاوية صغيرًا جدًا بالنسبة للداخل أو حافة ثقب قريبة جدًا. إن إجراء هذه التصحيحات في مرحلة النموذج الأولي سيضمن عدم تعرض أي قالب كبير للتلف أثناء مرحلة الختم، وبالتالي سيمنعك من القيام بأعمال باهظة الثمن مع القوالب المقوية.
س6: لماذا تختار الشركة المصنعة للأجزاء المعدنية الشاملة بالمقارنة مع الموردين المستقلين المختلفين لإنتاج أجزاء مخصصة لنفس المشروع؟
سيكون إجراء عملية التصنيع بأكملها في مصنع واحد هو الطريقة الوحيدة للتخلص من النفقات اللوجستية المتعلقة بالنقل بين المصانع إلى جانب تجنب فشل التجميع المحتمل بسبب تراكم مشاكل التسامح القادمة من موردين مختلفين. كما أنه يقلل وقت الإنتاج بما يصل إلى أسبوع واحد من كل أسبوعين ويمنع انتقال شكاوى الجودة بين الموردين.
س7: دقة القطع بليزر الألياف - هل تساعد في تقليل تكاليف تصنيع المعادن بشكل أكثر فعالية؟
تتميز ماكينات القطع بليزر الألياف الحديثة بميزة التفاوتات الضيقة للغاية (تصل إلى 0.03 مم) وأسطح العمل الناعمة (Ra 3.2). إنهم ماهرون جدًا في ما يفعلونه بحيث لا حاجة إلى إزالة الحواف يدويًا عن طريق الاهتزاز أو عمليات الطحن الثانوية التي يتم اتباعها عادةً بعد القطع التقليدي بالبلازما بقدر ما ستشهد انخفاضًا كبيرًا في التكاليف المباشرة للقوى العاملة لديك.
س8: ما هي الشهادات الهيكلية التي يجب التحقق من الجودة المتسقة لأجزاء الصفائح المعدنية؟
يجب إجراء تدقيق صارم على الشركات المصنعة للحصول على شهادات نظام إدارة الجودة الدولية ISO 9001 وIATF 16949، والتحقق من نشر إطار التحكم في العمليات الإحصائية (SPC) لالتقاط البيانات في الوقت الفعلي وتسجيلها في ورشة العمل لضمان امتثال الأجزاء المنتجة بكميات كبيرة بشكل صارم للمخطط الهندسي. انقر فوق "الحصول على عرض الأسعار" لتحميل الرسومات.
الملخص
مع شراء الصفائح المعدنية الحديثة، يعتمد عائد الاستثمار المرتفع وحتى خفض تكلفة إنتاج الصفائح المعدنية، والتي تعتبر عمليات حلقة مغلقة حقًا، بشكل كبير على القدرات الهندسية للمورد. إذا تم دمج العمليات، وكان التخطيط دقيقًا، وتم إجراء تتبع CPK 1.33 بشكل مستمر، لا يمكن التخلص من التكاليف الفنية واللوجستية فحسب، بل يمكنك أيضًا تجنب متاعب العمل مع العديد من الموردين المختلفين. إن العمل مع مورد يحصل على عملية القالب ويمكن أيضًا دمجه عموديًا سيساعدك كثيرًا على البقاء مربحًا في قطاع الأجهزة B2B.
هل أنت مستعد لتقليل تكاليف الإنتاج وقيود التصنيع؟ اتصل بالفريق الهندسي الأول في شركة LS Manufacturing على الفور، وقم بتحميل رسومات CAD ثلاثية الأبعاد وتوضيح التفاوتات. سيقوم خبراء التطبيقات بتقديم دراسة مجانية شاملة لسوق دبي المالي وتقدير عالي الدقة للإنتاج الضخم في غضون يوم واحد للتأكد من أن التصميمات المعقدة ستصبح حلاً تصنيعيًا حقيقيًا وعالي الجودة وفعالاً من حيث التكلفة.
