中文 (简体)
在激光加工领域， 蚀刻和雕刻是常用于材料表面处理的两项核心技术例如金属、玻璃和塑料。虽然两者都是依靠激光束的高能量来实现材料改性，但它们的工作原理、加工深度、表面效果和应用场景都存在显着差异。本文将从技术原理、加工特性、材料适应性、典型应用等维度系统分析两者的核心区别。
什么是激光蚀刻？
激光蚀刻是一种表面处理技术它利用高能激光束局部加热材料表面，对其进行物理或化学改性，从而形成永久性标记、图案或纹理。其核心原理是通过激光与材料的相互作用，使表面材料熔化、氧化、相变或微观结构改变，形成肉眼可见的对比度差异。
激光蚀刻的优点和缺点是什么？
优点
高精度和微米级分辨率
激光刻蚀可实现线宽精度10~50μm ，可在芯片封装、医疗器械等场景中打标微型二维码或精密刻度，满足ISO 13485等严格标准。
表面完整性维护
仅引起<0.1mm的浅层变质（熔融氧化），基体材料的力学性能几乎不受影响，适用于对结构强度敏感的场景，如航空航天铝合金零件。
非接触式加工
无刀具磨损问题，可对柔性材料（如硅胶、薄膜电路）实现无变形加工，良品率可达99.5%以上。
高速处理能力
脉冲频率为100~500kHz的超快激光器可在物体上完成高对比度打标不锈钢表面速度可达2000毫米/秒，生产效率明显高于传统丝网印刷。
材料适应性广
通过调整波长（如355 nm紫外激光加工玻璃）和脉冲参数，可以加工金属、陶瓷、塑料甚至生物相容材料（如PEEK）。
缺点
深度限制
最大蚀刻深度通常≤0.3mm ，不能满足深浮雕或功能性凹槽（如密封圈凹槽加工）的需要。
对比度取决于材料
在非氧化材料（如纯金）上，由于无法形成显色氧化层，需要额外喷涂显影剂，因此打标对比度可能低至15%。
热影响区 (HAZ) 风险
尽管热输入较低，但在加工薄壁零件（如0.2毫米厚的不锈钢板）时，仍可能发生5~10微米的微观变形。
高反光材料的挑战
对于高反射金属，例如铜和铝，需要振镜动态聚焦系统和增透膜，使设备成本增加30%~50%。
什么是激光雕刻？
激光雕刻是一种基于数控技术和激光能量的非接触式加工技术。它利用高能量密度的激光束瞬间熔化或汽化材料表面，从而形成永久的标记、图案或三维结构。其核心原理是利用激光与材料的相互作用，通过物理去除材料的方式实现深加工。
激光雕刻的优点和缺点是什么？
优点
深度可控性高
激光雕刻可实现雕刻深度0.1~8毫米（取决于材料和激光功率），可加工三维浮雕和功能凹槽（如密封槽、导向槽），满足工业级深度要求。
广泛的材料兼容性
适用于金属（钢、钛）、非金属（木材、亚克力、玻璃）和复合材料（碳纤维增强塑料），尤其擅长有机材料（皮革、木材）的纹理雕刻加工。
加工效率高
采用高功率连续激光器（如100~500 W CO2激光器），雕刻速度可达3000毫米/秒，适合批量生产（如标牌的批量雕刻）。
显着的触觉效果
材料汽化形成清晰的凹陷，触感清晰，适用于盲文标识、防伪码等需要触觉识别的场景。
无耗材环保
纯物理烧蚀工艺，无化学废液产生，符合RoHS环保标准。
缺点
大热影响区（HAZ）
高温烧蚀会导致热量扩散，在薄板材料（如0.5毫米铝板）上可能会造成基板0.1~0.3毫米的变形。
材料限制
高反射金属（如铜和金）需要使用光纤激光器（1064 nm）配合辅助气体（氮气）来抑制反射；
有些塑料（如PVC）受热时容易释放有毒气体，需要特殊的排烟系统。
高表面粗糙度
雕刻表面粗糙度Ra 1.5~12μm（金属材料），需二次抛光达到镜面效果。
设备成本和能源消耗
高功率激光器（如500W光纤激光器）的采购成本是刻蚀设备的2~3倍，能耗高达10~20kW/h。
有机材料碳化的风险
木材、皮革等材料在雕刻时因高温容易碳化，边缘可能会出现焦痕（碳化深度约为0.05至0.2毫米）。

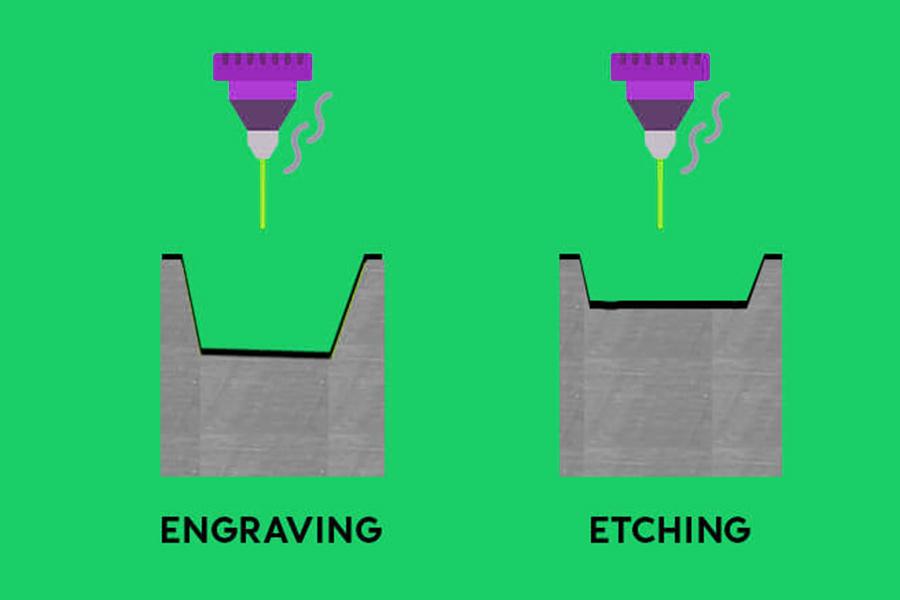

激光蚀刻和雕刻有什么区别？
以下是核心差异对比表介于激光蚀刻和激光雕刻之间，涵盖物理机理、工艺参数、应用特点等维度：
| 比较尺寸 | 激光蚀刻 | 激光雕刻 |
|---|---|---|
| 技术原理 | 光化学分解（非热主导） | 光热消融（热主导） |
| 能量密度 | ≤10 J/cm²（紫外激光，如248 nm准分子激光） | ≥50 J/cm²（CO2激光，如10.6μm波长） |
| 行动深度 | 0.01–0.3 mm（地下修改） | 0.1–8 mm（宏观去除） |
| 热影响区 (HAZ) | <1μm（冷加工特性） | 50–200 μm（显着热扩散） |
| 典型材料适应性 | 金属（不锈钢、阳极氧化铝）、工程塑料、硅片 | 木材、皮革、亚克力、石材、硬质合金 |
| 表面粗糙度（Ra） | 0.1–0.8 μm（光滑表面） | 1.5–12 μm（粗糙触感） |
| 处理速度 | 1000–5000 mm/s（高精度快速打标） | 300–2000 mm/s（深度雕刻需要降低速度） |
| 最小线宽精度 | 10–50 μm（紫外激光微加工） | 100–300 μm（CO2 激光） |
| 设备成本 | 中（紫外激光约20k–20k–50k） | 高（高功率光纤/CO2 激光器，约 50k–50k–150k） |
| 典型应用场景 | 医疗器械标识、电子元件二维码、隐形防伪标识 | 工业模具编号、艺术浮雕、功能凹槽（如密封凹槽） |
| 环境特点 | 无烟（冷加工），符合 RoHS 标准 | 需要排烟系统（有机材料碳化） |
| 标准参考 | ISO 11551（激光能量测试）、ISO 13485（医疗器械标记） | IEC 60825-1（激光安全）、ASTM E2523（雕刻深度测量） |
主要差异总结
能量机制：
- 蚀刻：光子能量直接破坏化学键（冷加工）
- 雕刻：热能导致材料熔化/汽化（热加工）
材料反应：
- 蚀刻：取决于材料的光吸收特性（如紫外线敏感材料）
- 雕刻：取决于材料的导热率和熔点
进程选择逻辑：
- 选择蚀刻：需要高精度、浅标刻、热敏材料（如生物相容性器件）
- 选择雕刻：需要三维触感、深加工、非热敏性材料（如工具钢号码）
此表可作为快速选型参考。在实际应用中，需要结合材料光谱特性分析和热力学模拟来优化参数。
为什么蚀刻可以更好地保持材料完整性？
在精密制造领域，材料完整性的维持直接决定产品的性能和寿命。与传统雕刻工艺相比，激光蚀刻在热损伤控制、应力分布优化、疲劳性能保持等方面表现良好。 LS 使用扫描电子显微镜 (SEM)和X射线衍射（XRD）检测数据来深入分析其微观机制。
1、热影响区（HAZ）纳米级控制
(一)能量作用方式的本质区别
① 蚀刻工艺：
采用冷加工机制（光化学分解），热影响区（HAZ）深度≤5μm（符合ISO 16700标准）
典型数据：铝合金蚀刻后HAZ仅为3.2μm（SEM检测，放大5000倍）
② 雕刻工艺：
依靠热烧蚀机制，HAZ深度≥50μm（热扩散导致晶粒粗化）
304不锈钢雕刻HAZ达到78μm （金相观察，GB/T 13298标准）
2、科学调控残余应力分布
(1) 表面应力类型的反转效应
① 蚀刻面：
形成压应力层（15-20 MPa），由熔融层快速凝固产生
压应力可以抑制裂纹扩展（XRD 测量，ASTM E915 标准）
②雕刻面：
产生拉应力（180-220 MPa），因热收缩引起晶格畸变
拉伸应力使材料的脆性增加30%（参考JIS Z 2283测试）
(2) 应力梯度比较
| 工艺类型 | 表面应力（MPa） | 地下梯度（MPa/μm） |
|---|---|---|
| 蚀刻 | -15（压应力） | 0.8 |
| 雕刻 | +200（拉应力） | 4.5 |
3、疲劳寿命优势显着
(1)航空铝合金对比实验
① 蚀刻组：
疲劳强度保留率95%（100%原始材料基准，ASTM E466标准）
裂纹萌生周期延长至1.2×10^6次（旋转弯曲试验）
② 雕刻组：
疲劳强度降低至80%
裂纹提前出现5×10^5次（应力集中引起）
(2)医疗器械不锈钢测试
蚀刻手术刀片：循环负载寿命≥5000次（ISO 13485标准）
雕刻设备：寿命降低至3800次（表面凹痕造成应力集中）
4、应用场景选择建议
优选激光蚀刻：
谨慎使用雕刻技术：
- 壁厚≤0.3mm的薄壁零件（热变形风险）
- 高周疲劳零件（如发动机叶片）
激光蚀刻通过两个核心机制保护纳米尺度材料的固有特性：非热主导效应和压应力产生。该工艺已成为航空航天、生物医学等追求零缺陷制造（ZDM）的高精度领域不可替代的解决方案。该工艺需要根据材料厚度和使用环境等参数，结合有限元应力分析（FEA）进行优化。
工业溯源如何选择蚀刻和雕刻？
工业4.0时代，产品全生命周期可追溯已成为质量管理的核心要求。作为主流识别技术，激光蚀刻和雕刻在溯源应用方面存在显着差异。 LS根据二维码准确性等关键指标提供数据驱动的流程选择指南、环境耐受性、生产线适应性。
1. 二维码准确性和标准合规性
(1)线宽和信息密度的比较
| 参数 | 激光蚀刻 | 激光雕刻 |
|---|---|---|
| 最小线宽 | 0.1毫米（支持20×20数据矩阵） | 0.3 毫米（典型 14×14 数据矩阵） |
| 标准合规性 | ISO/IEC 16022（医疗/电子） | AIAG B-17（汽车行业） |
| 数据容量 | 50个字符/mm²（适用于加密溯源码） | 15个字符/mm²（适用于基本批号） |
选择逻辑：
对于医疗植入物和半导体晶圆等微型组件 (<5 mm²) 必须进行蚀刻
雕刻适用于汽车底盘等宏观部件和大型模具
2、环境耐受测试数据
(1)耐腐蚀性能比较
| 测试项目 | 激光蚀刻 | 激光雕刻 |
|---|---|---|
| 盐雾试验 | 48 小时内无降解（ASTM B117） | 24小时边缘模糊（需封釉处理） |
| 磨损测试 | 钢丝刷摩擦 1000 次后保持率达 99% | 500 次摩擦后深度损失 15% |
| 高温老化 | 300℃/100h无变化（EN ISO 9227） | 200℃/50h发生碳化（需防氧化涂层） |
典型案例：
海洋工程不锈钢紧固件：蚀刻+钝化处理，实现海水环境下10年可读性
汽车发动机缸体：雕刻+陶瓷釉封，耐机油高温腐蚀
3、材料与生产线的兼容性
(1)适用材料的光谱分析
| 材质类型 | 蚀刻液 | 雕刻解决方案 |
|---|---|---|
| 高反光金属 | 绿光（532 nm）蚀刻，反射率<30% | 需要光纤激光器（1064 nm）+氮气辅助 |
| 热敏塑料 | UV（355 nm）冷加工，HAZ <5 μm | 容易碳化，需要低温模式（<150℃） |
| 曲面工件 | 3D动态对焦，曲率半径≥2mm | 固定焦距，仅限于平面/规则表面 |
2、生产线效率和经济性
蚀刻设备：
速度：5000mm/s（打标单个二维码仅需0.2秒）
功耗：≤3kW/h（紫外激光）
雕刻设备：
速度：800毫米/秒（雕刻0.5毫米深度需要1.5秒）
功耗：≥10 kW/h（500 W光纤激光器）
4. 基于场景的选择决策树
(1)优先采用激光蚀刻的条件
①高精度追溯要求：
微电子元件二维码识别（0201封装）
手术器械的 UDI 唯一设备标识（FDA 21 CFR Part 11）
② 恶劣环境下使用：
核电设备（抗辐射氧化）
食品级不锈钢容器（直接接触酸碱介质）
③热敏性材料：
高分子薄膜传感器（耐温<80℃）
生物可吸收镁合金（加工温度<100℃）
2、优先采用激光雕刻的条件
① 深度触觉识别要求：
盲文识别（深度≥0.4毫米，EN ISO 17351）
重型机械的防篡改编码（需要触觉验证）
② 低成本批量生产：
汽车VIN码批量雕刻（每分钟30个以上）
木托盘物流条码（无需长期保留）
5.混合工艺创新解决方案
对于复杂场景，可以采用蚀刻+雕刻复合工艺：
精密基码+深边框：
首先，使用蚀刻生成20×20 Data Matrix核心代码（0.1毫米线宽）
然后使用雕刻添加1毫米深的保护边框（防止机械磨损）
多层材料加工：
表面蚀刻隐形溯源码（紫外线激发显影）
深雕清码（日常视觉识别）
概括
这激光蚀刻与雕刻的本质区别在于能量机制造成的物质反应的差异。选择时需要考虑标记持久性、基材完整性和生产效率三大因素。随着激光技术向高功率和超短脉冲方向发展，两种工艺的融合应用将成为精密制造的新常态。建议用户在选择设备时优先考虑具有多模态加工能力的复合激光工作站。
📞 电话：+86 185 6675 9667
📧邮箱：info@longshengmfg.com
🌐 网站： https://lsrpf.com/
免责声明
此页面的内容仅供参考。 LS系列对于信息的准确性、完整性或有效性，不作任何明示或暗示的陈述或保证。不应推断第三方供应商或制造商将通过龙盛网络提供的性能参数、几何公差、具体设计特征、材料质量和类型或工艺。这是买家的责任询问零件报价以确定这些零件的具体要求。请联系我们了解更多信息。
LS队
LS是一家行业领先的公司专注于定制制造解决方案。拥有20多年服务超过5000家客户的经验，我们专注于高精度数控加工,钣金加工, 3D打印,注塑成型,金属冲压，等一站式制造服务。
我们的工厂配备了 100 多台最先进的 5 轴加工中心，并通过了 ISO 9001:2015 认证。我们为全球150多个国家的客户提供快速、高效、高质量的制造解决方案。无论是小批量生产还是大规模定制，我们都能以最快的24小时内交货满足您的需求。选择LS科技意味着选择效率、品质、专业。
要了解更多信息，请访问我们的网站： lsrpf.com
常见问题解答
2、工业溯源场景中如何选择蚀刻或雕刻？
如果需要微型高密度二维码（线宽0.1毫米，符合ISO/IEC 16022）或恶劣环境下的耐用性（通过48小时盐雾测试），蚀刻是首选；如果您正在寻找低成本的批量处理（例如汽车VIN码）或深度触觉防伪（例如盲文徽标），请选择雕刻。雕刻需要额外的釉面处理（成本+20%）以提高耐候性，而蚀刻可以直接在高温/腐蚀环境下长期稳定。
3. 两种工艺的材料兼容性有何差异？
蚀刻擅长加工光敏/热敏材料（如阳极氧化铝、生物相容性钛合金），通过紫外激光（355 nm）实现冷加工；雕刻更适合有机材料（木材、皮革）和耐高温金属（工具钢），但高反射金属（铜、金）则需要特殊波长（如光纤激光）。蚀刻无法加工深度>0.3毫米的凹槽，而雕刻在薄材料（<0.5毫米）上容易发生热变形。
4、为什么医疗器械普遍采用激光蚀刻而不是雕刻？
蚀刻符合ISO 13485医学识别标准。其非热机制避免了材料碳化（对于植入设备至关重要），表面压应力（15 MPa）可抑制生物腐蚀，疲劳强度保留率>95%。雕刻的热影响会降低不锈钢手术工具的循环寿命（从5000次降至3800次），且表面粗糙（Ra>1.5μm）容易滋生细菌，需要二次抛光（成本+30%），因此医疗领域倾向于选择蚀刻。
