精密嵌件成型服务：定制化模具浇口位置优化

精密嵌件成型服务对于专用模具至关重要，了解嵌件成型购买中最常见的 5 个错误以及如何避免这些错误，对于消除缺陷并通过专业的浇口优化实现99.8% 的良率至关重要。 浇口位置不当经常会导致嵌件移动、飞边或因内部应力集中而导致批量生产过程中开裂，从而导致依靠经验浇口方法时的良率下降到85%以下。 简而言之，数字化、仿真驱动的设计可以确保您不再为重新配置设备和意外的供应链延误买单。 。

LS Manufacturing 白皮书助您利用流动模拟优化浇口位置，并指定诸如保压压力不超过60 MPa 、熔体速度不平衡小于 3% 等参数，从而将模具寿命延长40% 以上。最终，您将获得更高的成品率、更低的零件总成本以及更可靠的生产计划。继续阅读，了解专业的数字化模具设计模拟和经验浇口控制如何帮助您稳定供应链。

精密嵌件成型：浇口优化快速参考

注意：如上所示，在刀具切削之前配置对称或间接浇口，可以形成一道绝对的防线，防止刀片移位（保持对准在±0.05mm以内）。

要点总结：

• 浇口决定流动：浇口的位置决定了模具内的整体填充模式、熔接线形成和空气排出。
• 平衡是关键：为了确保模具内嵌件的稳定性，从浇口位置开始的平衡流动至关重要。
• 仿真至关重要：需要进行模流分析 (MFA) 来模拟和证明浇口位置策略是否合理。
• 去除浇口的设计：明智地选择浇口位置和类型，以消除成型后精加工操作的需要。

还没准备好获取报价？[下载我们的《塑料-金属嵌件成型设计原理综合指南》]，与您的工程团队一起审阅。

为何信赖本指南？来自 LS 制造专家的实践经验

关于浇口的理论文献汗牛充栋。本文并非一篇典型的浇口设计文章。我们将向您介绍一种经行业认可的浇口优化定位方法。我们确定最佳浇口位置的方法基于塑料工业协会(SPI)制定的模具分类。与计算机模拟不同，这些指导原则已在实际应用中得到验证。

在某些情况下， ±0.05mm 的栅极残留是绝对不允许的，我们会采用嵌件成型工艺，制造用于植入式神经刺激器的气密封装连接器、用于航空航天燃料系统的包覆成型传感器以及半导体光刻所需的微光学组件。我们对这些精密产品的嵌件成型工艺验证严格遵循德国工程师协会(VDI)制定的严苛规范。

我们拥有数千次模具试验和废品回收的经验。我们深知浇口位置如何影响30%玻璃纤维增​​强PEEK树脂的纤维取向，如何在高压注射时防止嵌件移位，以及平衡32腔系列模具所需的精确流道尺寸。我们将运用经过失效测试和验证的专业知识，指导您预先设计出坚固耐用的模具，避免因浇口位置选择不当而导致的尺寸不稳定和外观问题。

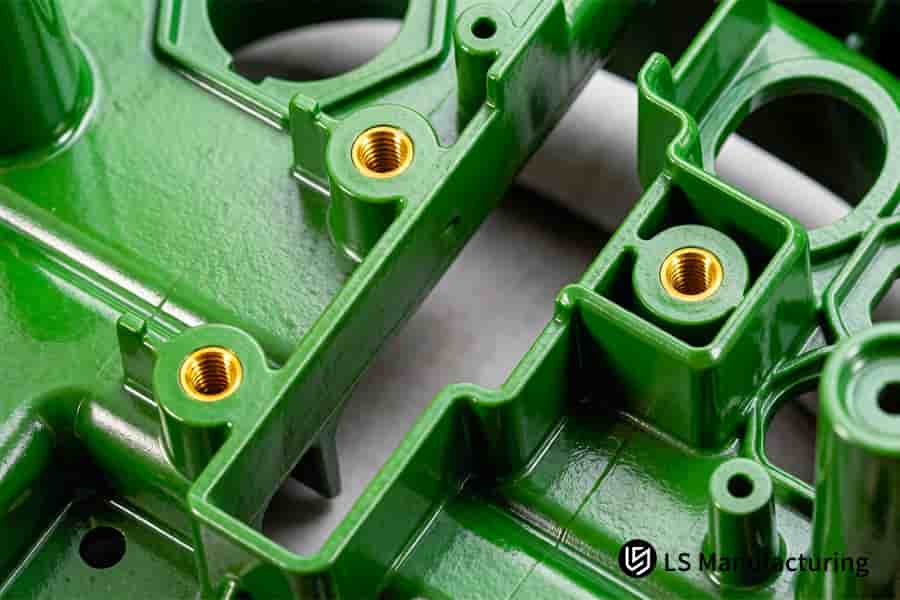

图 1：该机器采用先进的嵌件成型模具设计，将绿色聚合物注入黄铜螺纹嵌件周围，用于医疗用途。

为什么精确的浇口位置优化对于精密嵌件成型服务至关重要？

浇口定位在精密嵌件成型工艺中起着至关重要的作用，因为浇口位置错误会导致模具高速填充时产生不平衡的剪切力，进而可能导致金属嵌件移动50 μm 至 100 μm的距离。以下步骤说明了如何预防由浇口位置引起的缺陷：

分析熔体前沿对嵌件的影响

首要关注点在于控制熔体流与金属嵌件相互作用时的能量。我们的策略是在嵌件成型模具设计中进行仿真。我们将绘制熔体前沿与嵌件碰撞的速度和角度。通过优化浇口，我们确保熔体以倾斜角度与嵌件相互作用，从而最大限度地减少横向力——这是一种行之有效的嵌件成型缺陷预防技术。

减轻差异剪切引起的位移

嵌件周围流动不平衡导致的剪切力不平衡会引起位移，但通过分析嵌件成型过程中的模流，我们可以发现任何剪切力。优化的浇口嵌件成型工艺能够确保流动模式的对称性，平衡压力，最大限度地减少剪切力差异和位移，从而保证嵌件成型的结构完整性。

战略布局以实现系统效率

最后一个浇口位置的选择旨在最大限度地减少压力损失并提高传热一致性。浇口的合理位置可使浇口与零件所有角点之间的距离最短。这可降低至少 15% 的填充压力，同时确保均匀的热分布，从而显著缩短嵌件成型周期时间，最多可缩短5 秒。

这种确定性方法将浇口设计从经验猜测转变为精确的工程参数。在我们的嵌件成型工艺参数服务中，我们为客户提供科学的方案，以避免在制造稳定产品时反复试错，从而实现我们复杂的精密嵌件成型服务。

优化浇口嵌件成型如何有效消除塑料模具中常见的采购错误？

优化浇口嵌件成型工艺旨在解决一个常见的采购误区——选择成本较低的模具而牺牲焊缝的完整性。根据我们的数据，采用科学的浇口设计方法，可使焊缝强度相对于基材提高65%至92%以上。其原理如下：

消除薄弱焊缝以提高可靠性

• 根本原因及应对措施：熔接线出现在两股熔体流汇合处。如果汇合时的压力和温度较低，则会导致接头强度不足。我们的嵌件成型模具设计旨在优化熔接线的形成路径，使其位于塑料零件的非关键区域。
• 技术实现：浇口位置和配置的选择旨在确保熔体前沿与保压压力充分结合。例如，采用潜入式浇口引导熔体流动，可使熔体前沿与保压压力充分结合；这显著提高了粘合强度，并能获得优异的嵌件成型熔接线强度。

通过平衡流动防止变形

1. 根本原因及应对措施：翘曲通常是由于冷却不均匀或定向凝固导致收缩差异造成的。我们的定制嵌件成型服务包括优化浇口设计，以实现均衡的填充和冷却。
2. 技术实现：浇口设计旨在产生对称流动，使填充过程同时进行，且压力相等。第二种技术是设计带有冷却通道系统的模具，以满足特定的应用需求。其结果是降低内部应力并防止翘曲。

通过系统仿真验证设计

• 工艺流程：在进行任何钢材切割之前，我们会进行耦合嵌件成型流动分析和冷却模拟。
• 结果：这些模拟可以预测填充模式、压力梯度、冷却速率和预期收缩率。这样，就可以在实际生产过程之前对优化的浇口嵌件成型方案进行调整，确保在虚拟环境中实现预期结果，从而避免生产周期后出现意外情况。

通过这种全面的工程方法，浇口设计现在可以从成本因素转变为价值创造者。通过在生产周期之前解决失效模式，我们能够提供确定性的制造工艺。这种先进的嵌件成型验证方法确保我们的客户不会因质量索赔而承担成本。确保下一模具的熔接线强度达到 92% 以上，并消除翘曲。提交您的零件进行基于仿真的浇口分析，即可获得经过验证的模具报价。

在进行严格的嵌件成型模具设计模拟时，专家团队会遵循哪些参数？

订购OEM 嵌件注塑服务的工程师需要具体的工艺控制，而他们专业能力的证明则体现在可衡量的指标上。以下列出了五个关键的仿真参数，这些参数被我们的工程师视为嵌件注塑模具设计中至关重要的环节，并经过了全面的优化。利用 3D CAE 分析，我们将这些参数转化为成功预测，从而将单纯的猜测转化为精确的计算结果。更多详情请参见下表：

简单来说，将浇口剪切速率保持在 40,000 1/s 以下意味着塑料在注塑过程中不会降解或变脆，从而保证零件的长期耐用性。

这些参数之间的相互依存关系构成了一种控制回路设计方法，有助于在生产失败之前设计解决方案。对这些参数进行仿真可以解决客户的所有问题：返工成本、缺陷和生产稳定性。OEM嵌件成型工艺验证通过仿真创建确定性解决方案，将模具转化为用于制造高性能、易加工零件的优化系统。

图 2：熔融聚合物通过精密嵌件模具注入到汽车零部件的不锈钢嵌件周围。

可靠的OEM嵌件注塑服务如何才能完美平衡型腔流动并抑制嵌件位移？

在OEM嵌件注塑服务中，由于熔融材料流动不均匀导致的嵌件位移是首要解决的问题。我们的解决方案基于合理的浇口设计，能够形成对称的流动前沿，从而将嵌件牢牢包裹在预定位置。这确保了嵌件定位的最高精度。

实现对称门架构

一项基本技术是设计一个浇口，使相同的压力施加在嵌件的相对面上。对于连接器，可以使用两个相互制动力的浇口边缘，或者采用多浇口热流道嵌件成型。这种设计确保熔体前沿汇聚在嵌件的中线上，从而消除净横向力，保证同轴度在±0.02mm以内，这被认为是精密嵌件成型服务的基准。

同时流到达的工程设计

为了实现平衡流动，仅仅设置两个浇口是不够的——流动平衡需要匹配的流道。通过精心设计流道和浇口尺寸，我们可以确保熔体以相同的时间、压力和温度到达嵌件的两个表面。这种嵌件成型流动平衡能够确保嵌件上的峰值不平衡侧向力≤5 MPa 。

利用预测过程仿真进行验证

在模具制造之前，我们使用 CAE 分析模拟填充模式。该软件模拟压力波前与嵌件几何形状的相互作用，使我们能够虚拟地迭代浇口位置和尺寸。这种嵌件成型工艺验证可以确认型腔填充的平衡性并预测嵌件的运动，从而使我们能够在生产开始前最终确定一个保证稳定性的设计，这对于定制零件的可靠嵌件成型至关重要。

通过应用这种方法，我们将注塑成型中常见的难题之一转化为可控变量。实际上，我们为客户提供了一种基于物理学原理且经过验证的制造工艺，该工艺从第一次注塑开始就能保证零件的绝对精度，杜绝嵌件移位风险，并实现模具性能的完全可预测性。

对于复杂电子元件的定制嵌件注塑成型服务要求，哪种浇注方式最合适？

在定制嵌件注塑成型服务中，选择合适的浇口方式是一项至关重要的技术决策，它直接影响产品的质量、外观和成本。选择不合适的浇口方式会导致焊接、缩痕，或者在增强材料的情况下出现纤维外露。本文概述了一个决策矩阵，该矩阵适用于为复杂的电子或医疗零件选择浇口设计，并强调某些浇口设计能够解决特定的工程问题。

精准浇口：适用于美观型和多腔模具的精准浇口

• 应用：推荐用于制造小型精密电子元件，例如传感器外壳或连接器本体，尤其适用于多腔模具。
• 技术原理：其微小的尺寸使其易于浇注。这一特性对于获得良好的表面光洁度至关重要，这也是嵌件注塑浇口设计的特点之一。此外，它还有助于将熔融材料均匀地分配到各个型腔中。
• 成本/注意事项：会留下轻微痕迹；需要精细的工具维护。

虽然使用数控机床加工这种复杂的电子框架会导致大量的材料浪费和高昂的周期成本，但优化的嵌件成型工艺可以实现零玻璃纤维浮子的近净成形生产。

海底（隧道）闸门：自动化和成本效益

1. 应用：最适合用于自动化、大批量定制零件的嵌件成型，例如需要隐藏浇口的零件，例如设备外壳内的零件。
2. 技术原理：浇口采用倾斜设计，在产品取出时自动切断，无需二次修整。这使其成为嵌件注塑生产自动化和加快生产周期的理想选择。
3. 成本/注意事项：需要更复杂的工具加工；不建议用于脆性材料。

边缘浇口：工程材料的简易性和可控性

• 应用：适用于由高玻璃纤维含量工程塑料材料（例如PA66 + 30% GF ）制成的零件，或者当需要更简单的解决方案时，例如用于坚固的电子框架。
• 技术原理：形成一条便于填充的直线路径，避免玻璃纤维（浮法玻璃纤维）外露。可轻松应用于嵌件成型材料选择。
• 成本/注意事项：会产生更多需要清除的残留物；最适合功能性场所。

腰果形闸门：先进的隐藏式闸门解决方案

1. 应用：在设计具有圆柱形或圆形特征的零件时非常有用，因为不允许在外部有可见的浇口，例如医疗器械中的外壳。
2. 技术原理：拱形浇注通道允许在零件底部或难以触及的侧面设置浇注口。这使得在无法采用线性浇注通道的几何形状上也能实现类似水下浇注口的自动化优势，是模具浇注口位置优化的一个更高级的范例。
3. 成本/注意事项：模具设计和成本最高；仅用于高端产品。

这种系统化的方法将复杂的参数转化为高效且经济的浇口布置方案。我们会评估零件的几何形状、材料流动、外观和体积，为您提供最佳选择。我们的嵌件成型技术咨询服务将确保您的成功，预防缺陷，保障您的生产能力，并保证工艺验证。

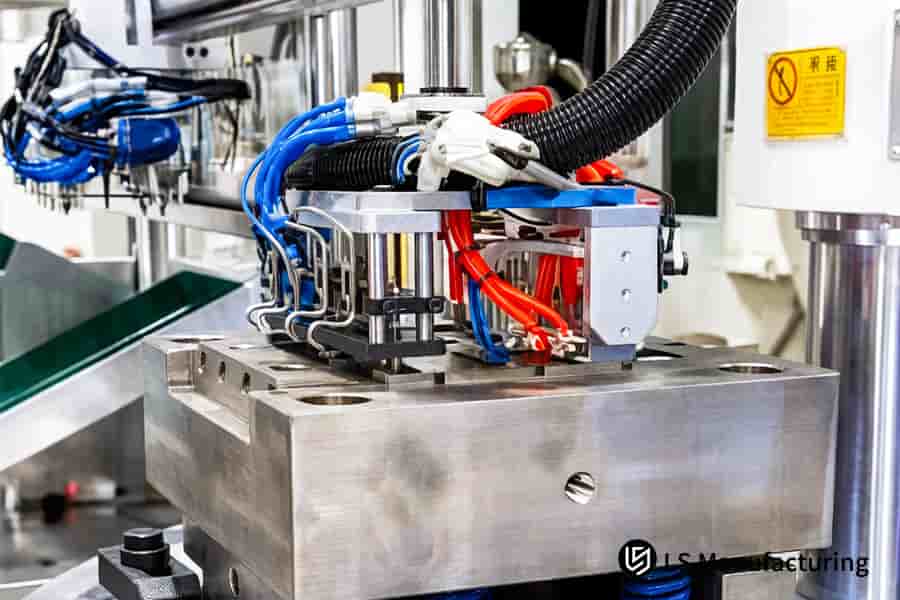

图 3：机械臂将金属嵌件定位到模具中，模具具有优化的浇口位置，用于精密制造中的工具制造。

专业门禁优化如何降低客户的生产成本并缩短总交付周期？

尽管技术规格很重要，但采购最终取决于经济效益。浇口设计不当会立即增加成本，因为会导致材料浪费、生产周期延长和人工成本增加。本研究旨在阐明通过科学地优化模具浇口位置所带来的经济效益。下表列出了减少材料浪费、提高生产效率和改善OEM嵌件成型服务质量的具体技术。

优化的专业浇​​注系统是一种确定性的制造工艺，可直接降低拥有成本。我们通过减少材料消耗、缩短生产周期和消除耗时的二次加工，为客户解决难题。相关的工程设计能够制造出快速高效、质量更高的模具，为精密嵌件成型应用带来可观的投资回报率。

为什么选择高精度镶件模具可以减轻内部应力和过早开裂问题？

精密模塑件中始终存在残余应力，这可能导致日后开裂。这种应力源于不合理的流道设计以及模具施加的过大剪切力，尤其是在金属嵌件所在的位置。我们的技术能够有效避免这一问题，具体如下：

利用模拟诊断剪切应力

第一步是识别高剪切锁定应力区域。通过对嵌件周围流速和冷却梯度进行高级分析（利用嵌件成型模具设计仿真），可以确定这些区域：流动停滞或金属拐角附近的高剪切力会冻结取向的聚合物链，而这正是后续因热应力和/或机械应力而产生裂纹的根本原因。

实施偏移闸门以实现平稳填充

直接浇注金属边缘会导致极高的剪切力。我们的解决方案采用了一种优化的浇口嵌件成型方法，即使用凸耳浇口或偏置浇口。这确保熔体流动方向与嵌件表面初始方向一致，然后再绕过表面流动。“先流动后填充”的方法可将初始接触点的剪切应变率降低40%以上，从而最大限度地减少分子取向和相关的内部应力成型。

优化流道以实现均匀压力和冷却

仅靠均压填充无法解决问题。我们采用局部流道加粗和均匀分布冷却通道的方法来减少因冷却差异造成的型腔内拉应力。这种嵌件成型流动优化的目标是在整个保压过程中实现型腔内压力的均压。

利用定量应力分析进行验证

注塑件残余应力的最终验证采用经验方法。对首件进行偏振光应力分析，可获得残余应力分布数据，这些数据与仿真结果相结合，可用于调整加工条件。这种嵌件成型质量验证流程可确保残余应力水平降低50%以上，并彻底防止现场出现延迟失效。

我们的方法将应力消除从一个美好的愿望转变为零件设计的固有特性。通过控制浇口处的流体流动、平衡流道系统内的压力，并利用可测量的结果验证，从而消除应力。这最终制造出高精度嵌件模具，并获得高度可靠的零件。

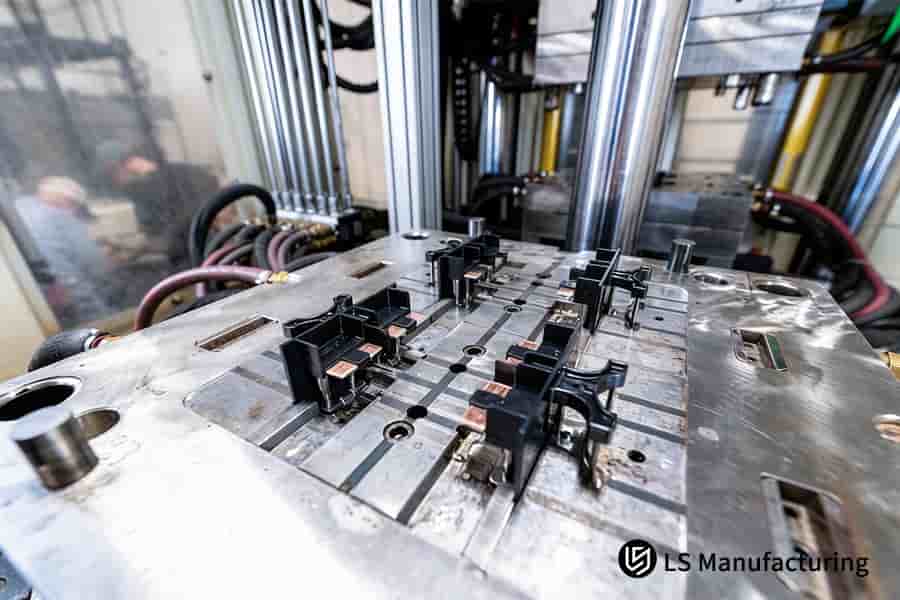

图 4：该机器将黑色金属嵌件放置在银色压板上，用于电子行业的精密嵌件成型服务。

案例研究：LS Manufacturing 如何优化汽车传感器外壳的浇口设计，从而确保 99.8% 的良率？

本案例研究将探讨LS Manufacturing提供的定制嵌件注塑服务如何帮助一家一级汽车供应商解决其面临的严重生产难题。该服务帮助我们解决了PBT+40%玻璃纤维增​​强复合材料传感器外壳中嵌件位移过大和焊缝强度不足的问题，从而实现了99.8%的稳定良率。该案例凸显了专业参与模具和工艺工程中浇口位置优化至关重要的重要性：

客户挑战

客户在制造PBT+40%玻璃纤维增​​强复合材料（GF）质量空气流量传感器外壳时遇到了极其严重的难题。由于模具浇口位置不当，塑料材料流动不均匀，导致黄铜螺纹嵌件偏移超过0.08毫米。因此，零件上出现了一条强度较弱的焊缝，批量生产良率仅为82% 。

LS制造解决方案

在最初的模具试验中，由于单侧注射压力，标准边缘浇口导致了0.08毫米的不可接受的位移。我们重新设计了整个制造工艺，采用了双阀电子协调热流道系统。通过精密嵌件成型工艺，熔体能够从两侧包裹嵌件，从而消除任何横向力。我们使用三维流动和热应力分析软件计算了最佳浇口时间，并采用±0.01毫米的嵌件成型公差补偿，最终实现了最佳定位。

结果与价值

改进后的工艺取得了显著且可衡量的成果。黄铜嵌件成型过程中嵌件的位移被控制在最大0.015毫米以内，同时焊缝应力降低了60% 。因此，生产良率大幅提升，稳定达到99.8% 。这种高良率的嵌件成型生产方式无需分拣，最大限度地减少了浪费，并将交货周期缩短了12天。

本案例展示了如何解决汽车产品复杂嵌件成型工艺中遇到的难题，这需要强大的分析和实施能力。我们通过基于物理的设计方法，从根源上解决问题，从而提供可靠的制造技术。嵌件成型质量验证增强了客户的信心，并巩固了我们在关键任务中作为首选合作伙伴的地位。

通过将刀片偏移量控制在 0.015 毫米以内，可实现 99.8% 的良率。欢迎联系我们，探讨适用于您传感器外壳的阀式闸板解决方案，并获取包含正式报价的可行性报告。

常见问题解答

1. 关于大门位置的专家 DFM 审查通常需要多长时间？

收到您的文件后，我们会在24-48 小时内准备一份完整的DFM 报告，其中包含模流模拟和浇口位置建议，同时还会考虑焊缝、缩痕和空气滞留的可能性，以确保零件从一开始就可行。

2. 如何验证在高压注塑成型过程中嵌件不会发生移位？

为了确保嵌件在成型过程中不会发生移位，我们的策略包括使用 CAE 软件进行预防性模拟，这有助于我们在流动问题发生之前就解决它们；以及现场措施，例如使用带有型腔压力传感器的精确销（ ±0.005毫米）来监测≤0.02 毫米的移位。

3. 我可以在支付定制模具的定金之前获得详细的模流分析吗？

是的，在您支付定金之前，我们可以为您提供免费的项目可行性研究和报价分析，并为您进行模流分析。这项研究将涵盖填充、保压、冷却和翘曲等模拟分析，旨在帮助我们识别潜在缺陷并优化设计。

4. 浇口位置优化如何影响注塑件的最终购买价格？

浇口优化策略虽然需要一些前期工程分析，但能大幅降低单个零件的价格。材料利用率提高15%以上，消除废料，并有助于防止需要昂贵模具维护的缺陷，从而降低整个制造周期的总体拥有成本。

5. 你们是否提供有关大门质量和机械拉拔力的官方检验报告？

是的，我们提供经认证的检验报告，其中包括100%在线光学检验数据（用于检查闸门残留和完整性）、完整的 CMM 尺寸分析以及官方拉拔力测试证书，确保每个生产批次的质量符合可追溯性要求。

6. LS Manufacturing 利用优化的浇注技术可以加工哪些类型的工程塑料？

我们加工包括PA66、PBT、PEEK、PPS和LCP在内的先进材料，可处理纤维增强含量高达50%的等级。我们精湛的浇注技术对于控制这些材料的高粘度和磨蚀性至关重要，从而确保零件质量始终如一。

7. 贵公司的OEM嵌件成型服务如何保护我们的企业知识产权和3D设计？

您的知识产权受到具有法律约束力的保密协议、隔离服务器上的军用级 AES-256 加密数据存储以及严格的访问控制和分段式生产协议的保护。这确保您所有专有设计和流程的完全保密性和安全性。

8. 贵公司精密定制嵌件成型服务的最小起订量（MOQ）是多少？

我们灵活的生产模式支持低至500 件的最小起订量，可利用经济高效的过渡模具进行快速原型制作。我们也能无缝扩展至年产量超过百万件的大批量生产，配备专用模具和自动化生产线。

概括

浇口位置优化是决定精密嵌件成型成功与否的关键因素。理想的浇口设计能够解决熔接线开裂和嵌件移位问题，充分发挥产品的机械性能，并实现高良率。在当今竞争激烈的供应链中，运用技术数据和数字仿真技术是加快产品上市速度、赢得客户信任的唯一途径。

无需再为嵌件偏移和审核失败而烦恼。如果您面临复杂的嵌件成型挑战，或对供应商的交货时间和缺陷率不满意，请立即掌控局面。点击“获取定制报价和免费DFM分析报告”提交您的STEP/IGS文件。我们的资深模具专家将在24小时内提供流程平衡分析和工厂级方案——包括工艺和供应链优化——确保您的项目完美实现。
