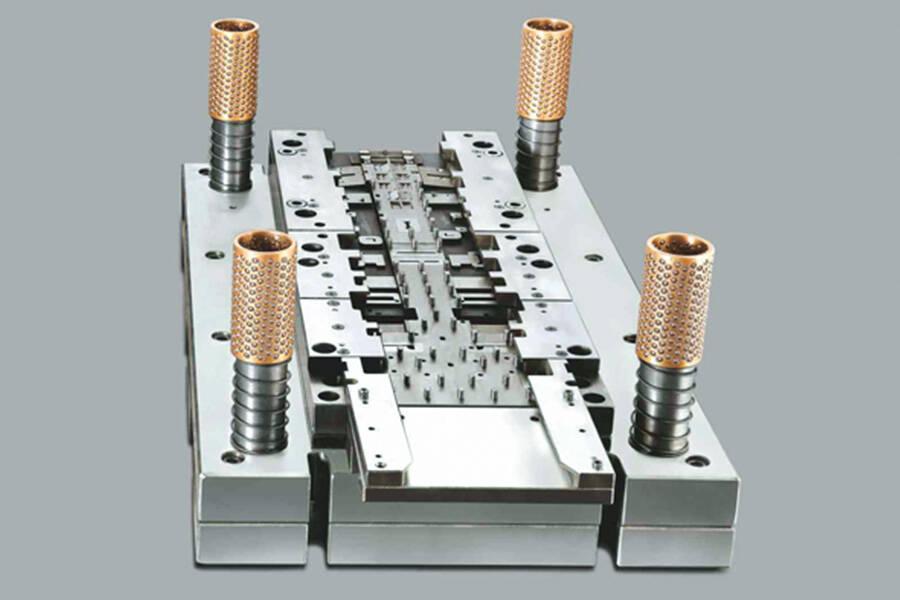

O que é estampagem progressiva?

Na era da manufatura moderna, a estampagem progressiva , como uma tecnologia de conformação de metais eficiente e precisa, desempenha um papel fundamental. Esse processo não apenas representa um avanço tecnológico na indústria de processamento de metais, mas também é um pilar importante para a produção de peças de alta precisão em grande volume. Este artigo tem como objetivo explorar em profundidade o significado, o princípio de funcionamento, os campos de aplicação e as vantagens exclusivas da estampagem progressiva , a fim de desvendar essa tecnologia de processamento complexa e poderosa para os leitores.

O que é estampagem progressiva?

A estampagem progressiva, como o próprio nome sugere, utiliza uma estrutura de molde complexa para realizar o processamento de estampagem de chapas metálicas em múltiplas etapas , num fluxo de processo contínuo. Esta tecnologia supera as limitações da estampagem tradicional de estação única, integrando múltiplos processos num único molde e realizando operações contínuas desde a alimentação do material, corte preliminar, dobra complexa, conformação por estiramento até o corte final. Cada etapa da operação está intimamente ligada, como numa máquina automatizada de precisão, transformando gradualmente as chapas metálicas em peças acabadas que atendem aos requisitos do projeto.

Qual é o princípio de funcionamento da estampagem progressiva?

O processo de estampagem progressiva é relativamente complexo, mas eficiente. Primeiro, o material a ser processado (geralmente uma chapa longa) é alimentado no molde. Esses materiais podem ser tiras cortadas previamente em uma determinada largura ou rolos. Principalmente na produção em massa, os rolos são mais populares devido às suas características de alimentação e rebobinamento automáticos. Durante o processo de estampagem, a prensa completa a estampagem de uma ou mais peças a cada golpe e, simultaneamente, a tira avança de acordo com um passo fixo sob o controle do mecanismo de alimentação automática. Dessa forma, múltiplos processos, como puncionamento, dobra, embutimento e conformação, podem ser concluídos sequencialmente em um único molde.

Quais materiais são adequados para estampagem progressiva?

Como uma tecnologia de conformação de metais eficiente e precisa, a estampagem progressiva é amplamente utilizada na indústria de manufatura . Uma grande variedade de materiais é empregada, dependendo principalmente dos requisitos específicos da peça a ser produzida, das considerações de custo e da usinabilidade do material. A seguir, alguns materiais comuns para estampagem progressiva :

1. Aço

Aço ferramenta de liga	Aço carboneto	Aço rápido
Características: Possui alta dureza, alta resistência, boa resistência ao desgaste e boa resistência à deformação. Aplicação: Comumente utilizado na fabricação de moldes, matrizes de estampagem e extrusão, etc., adequado para produção em lotes de pequeno e médio porte e produtos com requisitos mais elevados.	Características: alta dureza, alta resistência, boa resistência à corrosão. Aplicação: Utilizado na produção de matrizes de estampagem de grande porte, matrizes de extrusão, etc., sendo especialmente adequado para a produção de moldes grandes com alta dificuldade de moldagem e longo tempo de ciclo.	Características: O material é duro, possui boa resistência ao calor e apresenta características como alta dureza, alta resistência e boa estabilidade térmica. Aplicação: Geralmente utilizado para o processamento de materiais não metálicos ou moldes de materiais metálicos com baixa dureza.

2. Metais não ferrosos

Alumínio	Cobre e ligas de cobre (como o latão)
Características: Leveza, boa ductilidade e resistência à corrosão. Aplicações: Comumente utilizado em produtos que requerem redução de peso, como componentes nas indústrias aeroespacial, automotiva e eletrônica.	Características: Bom desempenho de processamento e resistência à corrosão. Aplicação: Comumente utilizado na fabricação de peças decorativas, peças elétricas e componentes de dissipação de calor, etc.

3. Ligas especiais

Aço inoxidável	Liga de titânio
Características: resistência à corrosão, resistência a altas temperaturas, alta resistência mecânica. Aplicação: Utilizado na fabricação de peças que precisam suportar condições ambientais adversas, como componentes em equipamentos de processamento de alimentos e equipamentos médicos.	Características: alta resistência, baixa densidade, boa resistência à corrosão e biocompatibilidade. Aplicação: Comumente utilizado nas áreas aeroespacial, médica, de artigos esportivos de alta qualidade e em outros campos.

Quais setores industriais utilizam a estampagem progressiva?

A estampagem progressiva é um tipo de processo de estampagem amplamente utilizado na produção e processamento automatizado de peças estampadas em larga escala. Suas aplicações incluem, entre outras, as seguintes áreas:

1. Aeroespacial: No setor aeroespacial, a estampagem progressiva é utilizada para produzir uma variedade de peças de precisão para espaçonaves . Esses componentes exigem alta precisão e confiabilidade para garantir o desempenho e a segurança da espaçonave.
   Produtos eletrônicos: Carcaças metálicas, conectores e outros componentes comuns em produtos eletrônicos são frequentemente produzidos por estampagem progressiva. Esse método de produção garante a precisão e a consistência dos componentes, além de melhorar a qualidade e a competitividade do produto.
2. Indústria automotiva: A indústria automotiva é uma das áreas de aplicação importantes para a estampagem progressiva . Desde os painéis da carroceria até as peças estruturais metálicas internas, muitas peças são produzidas por estampagem progressiva. Esse método de produção pode melhorar significativamente a eficiência da produção, reduzir os custos de produção e garantir a precisão e a confiabilidade das peças.
3. Dispositivos médicos: No setor de dispositivos médicos, a estampagem progressiva é utilizada para produzir uma variedade de peças de precisão para dispositivos médicos . Esses componentes exigem alta precisão e limpeza para garantir o desempenho e a segurança dos dispositivos médicos.
4. Agricultura: Máquinas e equipamentos agrícolas também requerem um grande número de peças metálicas, que podem ser produzidas por estampagem progressiva. Esse método de produção garante a precisão e a consistência das peças e componentes, além de melhorar o desempenho e a confiabilidade das máquinas agrícolas.

Quais são as vantagens e desvantagens da estampagem progressiva?

Como uma tecnologia eficiente de conformação de metais, a estampagem progressiva tem ampla aplicação na indústria de manufatura. A seguir, apresentamos as principais vantagens e desvantagens da estampagem progressiva :

Vantagens

A estampagem progressiva apresenta diversas vantagens em relação a outros métodos de estampagem, como as máquinas de quatro ou múltiplos deslizadores.

• Menos tempo de preparação: A estampagem progressiva leva 38% menos tempo para ser preparada do que a estampagem com múltiplas matrizes. Isso permite que os produtores gerem lotes menores e tornem o planejamento da produção mais flexível para atender às necessidades do cliente, produzindo exatamente o que ele precisa. Além disso, reduz a mão de obra envolvida na produção das peças.
• Repetibilidade: As máquinas oferecem excelente repetibilidade com tolerâncias rigorosas. Elas podem gerar grandes quantidades de peças sem comprometer a qualidade.
• Alta precisão: Como cada estação executa uma operação diferente, a estampagem progressiva é altamente eficiente e pode ser usada para produzir grandes quantidades de peças com um alto grau de precisão.
• Ferramentas Genéricas: Devido à simplicidade do processo de conformação, que utiliza apenas pressão vertical, é possível transferir ferramentas de um fornecedor para outro sem a necessidade de grandes adaptações. Geralmente, se uma prensa com a mesma tonelagem e dimensões da mesa estiver disponível, uma ferramenta projetada para operar nessa mesma mesa e com a mesma tonelagem poderá ser utilizada em outra prensa.

Desvantagens

Embora a utilização da estampagem progressiva para a fabricação de chapas metálicas apresente muitas vantagens, também existem algumas desvantagens a serem consideradas:

• Custo: Uma das maiores desvantagens é o alto custo inicial de investimento. Os conjuntos de matrizes para estampagem progressiva podem ser muito caros, e as empresas precisam ter certeza de que conseguirão gerar trabalho suficiente para justificar o gasto.
• Operações limitadas: A estampagem progressiva só pode ser usada para determinados projetos. Algumas características da peça podem não ser possíveis de produzir dentro de uma matriz progressiva.
• Continuidade: Por fim, a estampagem progressiva pode ser muito complexa e demorada (especialmente porque as configurações precisam ser ajustadas ou reconfiguradas para cada projeto). Isso dificulta a troca rápida entre projetos.
• Mais desperdício : A estampagem progressiva gera desperdício. Como a peça precisa ser transportada na tira durante todo o processo, há um desperdício inerente causado pelo material necessário para mantê-la na tira até a última etapa. Embora o material residual possa ser reciclado, ao trabalhar com materiais como cobre ou latão, esse processo pode ser menos rentável.

Comparação entre a estampagem progressiva e outros métodos de estampagem.

1. Estampagem progressiva versus estampagem em estágio único:

Estampagem Progressiva: Como já vimos, esse método envolve múltiplas etapas, permitindo a conclusão de diversas operações em um único ciclo da máquina. É ideal para produção em larga escala e é conhecido por sua eficiência e consistência na produção de peças complexas.

Estampagem em Estágio Único: Este método utiliza uma matriz para cada operação, exigindo que a peça seja movida entre diferentes prensas para cada tarefa. É mais simples e econômico para produção de baixo volume ou peças que não necessitam de múltiplas operações.

2. Estampagem progressiva versus estampagem por transferência:

Estampagem Progressiva: A tira de metal é alimentada através de uma série de estações dentro de uma única matriz. Este método é altamente eficiente para a criação de peças menores e excelente para grandes lotes de produção.

Estampagem por Transferência: Neste método, as peças individuais são transferidas de uma estação para outra dentro da prensa. É mais adequado para componentes maiores e mais pesados, oferecendo maior flexibilidade para geometrias complexas. No entanto, geralmente é mais lento e menos eficiente para produção em larga escala do que a estampagem progressiva.

3. Estampagem Progressiva vs. Corte Fino:

Estampagem Progressiva: Conhecida por sua capacidade de produzir peças com diversas características e formatos em uma única passada, é altamente eficiente, mas pode apresentar limitações na obtenção de bordas extremamente lisas e planicidade, requisitos essenciais para algumas aplicações.

Corte fino: Este método é especializado na produção de peças com bordas muito lisas e planicidade precisa. É ideal para peças que exigem um alto grau de precisão e um acabamento limpo, mas pode ser mais eficiente para geometrias complexas ou produção em larga escala.

Perguntas frequentes

1. O que é estampagem progressiva?

A estampagem progressiva é um processo de estampagem de metais que utiliza uma matriz progressiva (também chamada de matriz contínua, matriz de salto ou matriz progressiva multiestação) para realizar múltiplas operações em um único processo de estampagem. Esse tipo de projeto de molde contém múltiplas estações, cada uma conectada em sequência para completar diferentes processos, e uma série de processos de estampagem distintos podem ser concluídos em um único golpe da prensa.

2. Qual a diferença entre estampagem progressiva e estampagem com matriz única?

A principal diferença entre a estampagem progressiva e a estampagem em matriz única reside no número de operações que podem ser realizadas em uma única passagem da prensa. Estampagem progressiva: Ela pode executar automaticamente múltiplas operações, como puncionamento, dobra, embutimento e conformação, etc. Essas operações podem ser concluídas continuamente em diferentes estações de um conjunto de moldes. Estampagem em matriz única: Cada configuração executa apenas uma operação, geralmente realizando um processo de estampagem simples, como puncionamento ou corte.

3. Quais materiais são adequados para estampagem progressiva?

A estampagem progressiva é adequada para uma variedade de materiais , incluindo, entre outros: Aço: incluindo aço de baixo carbono, aço de médio carbono e aço de alto carbono, etc., com bom desempenho de estampagem e processabilidade. Alumínio: a liga de alumínio tem peso mais leve e boa resistência à corrosão, tornando-a adequada para produtos que precisam de redução de peso. Latão: possui boas propriedades de processamento e resistência à corrosão, sendo frequentemente usado para fabricar peças decorativas e componentes elétricos. Ligas especiais: como aço inoxidável, ligas de titânio, etc., embora sejam mais difíceis de processar, podem ser obtidas por meio de processos de estampagem especiais e projetos de moldes específicos.

4. Quais são as vantagens da estampagem progressiva?
A estampagem progressiva apresenta diversas vantagens que a tornam o processo preferido para a produção em larga escala de peças metálicas: Alta eficiência: Como múltiplos processos podem ser concluídos em um único molde, as transferências intermediárias e o trabalho de reposicionamento são significativamente reduzidos. Aliado ao mecanismo de alimentação automática, o processo permite a estampagem automática e em alta velocidade, aumentando assim a eficiência da produção. Baixo custo: Devido à alta produtividade e automação, são necessários menos equipamentos e operadores, resultando em custos relativamente baixos na produção em massa. Boa consistência na produção em massa: O molde progressivo completa todos os processos de conformação da peça em um único molde, eliminando os inconvenientes operacionais e os erros acumulados causados ​​pelo reposicionamento múltiplo em moldes convencionais, garantindo assim a consistência na produção em massa.

Resumo

Como uma tecnologia de estampagem eficiente e automatizada, a estampagem progressiva desempenha um papel cada vez mais importante na manufatura moderna. Controlando com precisão o avanço e o erro cumulativo entre cada estação, a matriz progressiva pode produzir peças estampadas de alta precisão e qualidade, que atendem a diversas formas complexas e requisitos de processo. No entanto, devido à sua estrutura complexa e alta precisão de fabricação, o custo dos moldes progressivos é relativamente alto, sendo mais adequado para produção em massa. Portanto, ao optar pela estampagem progressiva, diversos fatores, como necessidades de produção, propriedades do material, condições do equipamento e custos de manutenção, precisam ser considerados de forma abrangente.
