Servizi di lavorazione CNC: una guida agli utensili di foratura per precisione, efficienza ed efficienza dei costi

Servizi di lavorazione CNC svolgono un ruolo essenziale nel processo di produzione odierno. Tuttavia, molti ingegneri e responsabili di progetto devono affrontare alcune difficoltà legate al mantenimento della precisione nella lavorazione dei fori senza incidere sui costi e sui tempi di consegna. Alcuni problemi derivano da una durata utensile e da un'evacuazione dei trucioli inadeguate, che portano a un tasso di scarto più elevato e a tempi di fermo macchina non pianificati, che sono direttamente correlati all'efficienza complessiva della produzione e al controllo dei costi.

Servizi di foratura CNC può superare queste difficoltà con soluzioni sistematiche. Abbiamo esperienza nello sviluppo di un processo di lavorazione efficiente, dalla scelta di un utensile e dei suoi parametri di taglio alla selezione della strategia in base al materiale, che ci consente di ottenere in modo affidabile tolleranze strette e finiture superficiali eccellenti. Forniamo non solo precisione ma anche stabilità ed efficienza dei costi per produzioni competitive.

Servizi di lavorazione CNC: guida di riferimento rapido per la realizzazione di fori di precisione

Stiamo risolvendo la vostra principale preoccupazione per la realizzazione esatta dei fori con un modello di costo ottimale e un effetto trascurabile sul tempo del ciclo di consegna. Questo perché, attraverso l'utilizzo di uno strumento di ottimizzazione basato su dati che è particolarmente personalizzato per i materiali da lavorare per le parti prodotte, la variazione dei processi eseguiti per fabbricarle Parti di lavorazione CNC viene eliminato, riducendo così il tasso di scarto sulle nostre macchine.

Perché fidarsi di questa guida? Esperienza pratica da parte di esperti di produzione LS

Sebbene il numero di fonti esperte sull'argomento della lavorazione CNC sia realisticamente infinito online, la differenza tra le informazioni trovate su questo sito e molte delle fonti sul web è che le informazioni trovate qui non sono teoriche; deriva dal lavoro reale di lavorazione delle leghe dure nel corso di oltre 15 anni di attività. Il lavoro di cui ci occupiamo non è teorico; le parti sono necessarie nell'industria aerospaziale, nell'industria medica, nell'industria automobilistica, ecc.

Ogni specifica metodologia o tecnica che vi proponiamo è frutto della sperimentazione stessa e viene confrontata con i migliori standard di settore, ottenuti dalle migliori associazioni di settore come Associazione Alluminio (CAA) e Federazione dell'industria delle polveri metalliche (MPIF) . Conosciamo le tecniche specifiche da applicare per la lavorazione del titanio o il mantenimento della stabilità durante l'operazione di Wall Milling.

Quando si tratta di conoscenza, questa è ottenuta attraverso i successi e i fallimenti passati causati da condizioni operative avverse. Quello che leggi qui è ciò che applichiamo ogni giorno per produrre parti coerenti e ad alta integrità. Questo è il mondo reale della conoscenza della lavorazione. testato con trucioli, liquido refrigerante e ispezione.

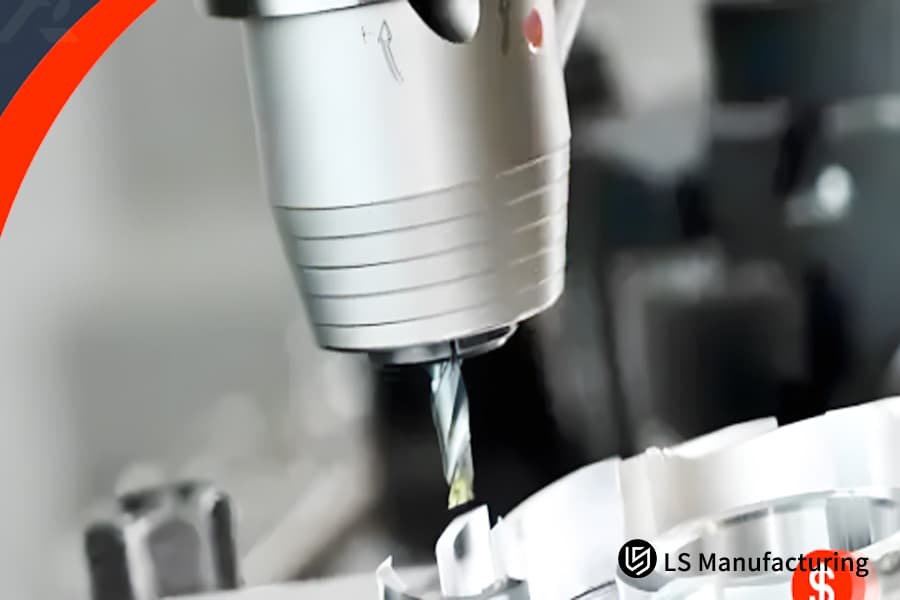

Figura 1: Vista dettagliata di un processo di foratura automatizzata nel metallo di LS Manufacturing

Come scegliere lo strumento di foratura CNC più adatto al materiale del pezzo da lavorare?

La giusta selezione del giusto Utensili per foratura CNC è della massima importanza in termini di foratura di precisione , durata dell'utensile e costo di produzione. La strategia per la selezione dei materiali descritta nel documento non si limita ai gradi del materiale costituente, poiché va oltre includendo il modo in cui interagiscono e affrontano problemi specifici di lavorazione; quindi, è così informativo e orientato all'azione.

Per la massima specializzazione oltre che per garantire l'elevata prestazione degli strumenti, pensate a lavorare con a Fornitore di produzione LS per creare le vostre soluzioni di perforazione personalizzate che funzionino a vostro favore come strumento per garantire la competitività.

Come impostare e ottimizzare i parametri tecnici fondamentali per la perforazione di precisione?

In generale, risultati ottenuti in convenzionale operazioni di perforazione di precisione , soprattutto in fori lunghi e noiosi, sono controllati principalmente dall'ottimizzazione fondamentale della velocità di avanzamento e quindi dall'ottimizzazione strategica dei parametri interdipendenti. Questo rapporto mostra il nostro modo di risolvere alcune difficoltà specifiche in termini di durata dell'utensile, qualità dei fori finiti ed evacuazione dei trucioli in condizioni operative molto critiche:

Ottimizzazione strategica dei parametri di taglio

A differenza di un approccio manuale, adottiamo un approccio parametrico considerando i parametri come parte del sistema dinamico. Di conseguenza, ad esempio, tagliando l'acciaio 4140 con un HRC di 30 e una punta in metallo duro da φ10 mm, iniziamo con una velocità di prova di Vc=100 m/min e una velocità di avanzamento di f=0,2 mm/giro. Ci sono molte considerazioni nella scelta di una velocità di taglio sufficientemente elevata da penetrare efficacemente nei materiali duri e garantire un taglio pulito senza compromettere la velocità di avanzamento, che rimane a un livello in cui l'avanzamento rientra nei parametri di progettazione e strumenti di perforazione efficienti può fornire chip di dimensioni gestibili. Un truciolo continuo con una rottura secondo uno schema di 6 o 9 è il primo criterio per una foratura profonda .

Logica del ciclo Peck e configurazione della profondità

Il ciclo di foratura profonda è fondamentale per il controllo del truciolo. Lo stato o la posizione potrebbero non essere fissi. Ad esempio, nei casi in cui il passo richiesto per la foratura richiede 5D, allora il passo per il primo caso deve essere impostato su 1,0D con la riduzione effettuata nei passi finali di 0,5D senza impaccare gli utensili da taglio . Tuttavia, la riduzione del taglio deve essere eseguita in modo tale da tenere conto della tolleranza nella profondità totale del taglio mentre la punta della fresa si ritira senza compromettere: invece di scheggiare i pezzi, tali casi sono un segno di esecuzione di una foratura di precisione .

La pressione del liquido refrigerante come variabile strategica

Ad esempio, in un processo, sono state identificate delle sfide, e queste sfide riguardavano il processo di saldatura dei trucioli durante il taglio di materiali in acciaio inossidabile 304 , in particolare quando si realizzavano fori profondi e la velocità migliore è stata applicata al processo di taglio in termini di velocità di avanzamento/velocità, e la soluzione alle sfide identificate è stato l'uso dell'alta pressione nei servizi di lavorazione CNC per migliorare un miglioramento di oltre il 200% applicando 70 Bar direttamente attraverso l'utensile da taglio.

Convalida e regolazione integrate dei parametri

La fase finale è quella della validazione olistica. Qui effettuiamo osservazioni e teniamo d'occhio l'affaticamento dell'utensile, la consistenza del diametro del foro e il colore/forma del truciolo. Può anche essere prevista una riduzione di una certa percentuale di 'Vc' per aumentare la prod 'f' in modo efficace, a seconda della finitura. Questo processo di messa a punto continua e quindi di garanzia che tutti i parametri agiscano come un'unica entità coesa è ciò che rappresenta la fascia alta produttori di perforazioni di precisione Fare.

Questa guida racchiude la nostra metodologia basata sull'esperienza pratica per trasformare la perforazione di precisione da una semplice operazione in un'operazione controllata e processo di lavorazione CNC ottimizzato . L'approfondimento tecnico presentato, dalla logica dei parametri specifici all'integrazione a livello di sistema, dimostra la nostra autorevole capacità di risolvere le sfide più complesse legate alla creazione di fori, garantendo affidabilità e prestazioni che i servizi generici non possono eguagliare.

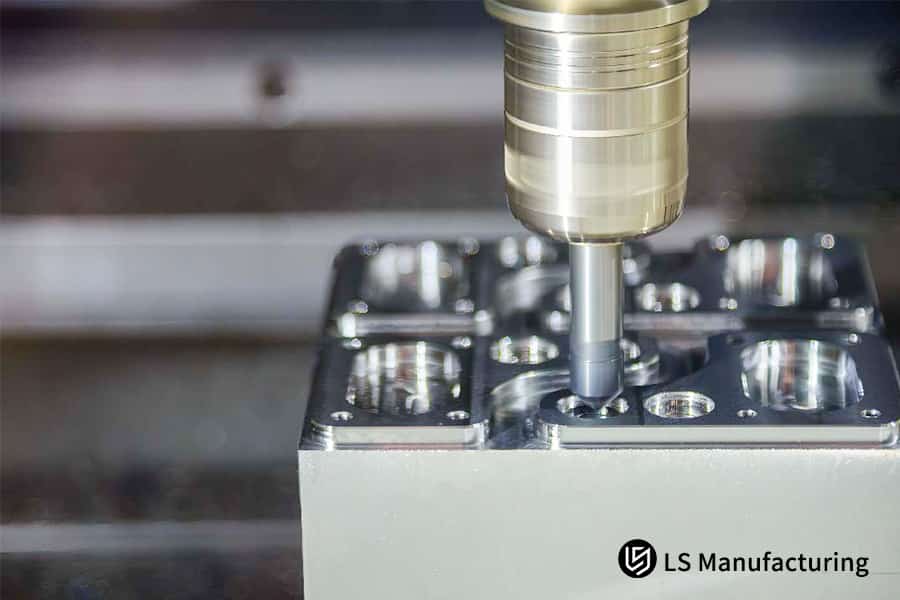

Figura 2: Lavorazione dei metalli con una punta di precisione a punta blu e refrigerante di LS Manufacturing

Come massimizzare il rapporto costo-efficacia attraverso la gestione e le strategie degli strumenti?

Nel considerare la massima efficienza dei costi, applichiamo tecniche scientifiche di gestione della durata dell'utensile tenendo conto del concetto di riaffilatura dell'utensile. Tale attenzione ci consente di essere economici per quanto riguarda il costo totale, ad esempio tra il 15% e il 30% in meno. E come rivelato dal nostro confronto dei costi con la tecnica adottata in passato, ciò offrirà sicuramente vantaggi applicativi.

Gestione scientifica della durata degli strumenti per una maggiore efficienza

• Monitoraggio in tempo reale: impiego di sensori acustici per garantire il monitoraggio basato sul suono prodotto nel processo di lavorazione.
• Analisi dei trucioli: ottimizza i parametri di taglio controllando la forma dei trucioli, riducendo gli sprechi lavorazione CNC economicamente vantaggiosa .
• Ottimizzazione della perforazione: applica una perforazione di precisione per ottimizzare la produttività insieme all'efficienza dello strumento di perforazione .

Riaffilatura strategica per ridurre i costi

1. Protocollo di riaffilatura: Controllo previsto ripristino all'antico splendore; riduce notevolmente le parti di ricambio necessarie.
2. Garanzia di qualità: garantire che gli strumenti riaffilati soddisfino standard elevati, supportando gli obiettivi dei fornitori di elaborazione efficiente .
3. Aumento delle prestazioni: Aumento delle prestazioni: Abilita perforazione ad alta velocità per aumentare le prestazioni e ridurre i tempi di inattività.

Analisi dei costi totali e trasformazione della mentalità

• Confronto dei costi: presenta tabelle interne che confrontano i risparmi con strumenti personalizzati come quelli disponibili da LS Manufacturing rispetto alle alternative standard.
• Cambio di mentalità: Formazione del cliente – Costo per buca, andando oltre il Prezzi di produzione LS .
• Preventivo trasparente: preventivo di foratura CNC in modo più dettagliato per dimostrare il risparmio complessivo ottenuto durante i tempi di inattività e la minimizzazione degli scarti generati.

Il nostro approccio sfrutta le competenze tecniche come motore di comprovati risparmi sui costi attraverso la pratica di una gestione informata degli strumenti. Questo, a sua volta, ci consente di agire come esperti del settore nella lavorazione CNC offrendo allo stesso tempo prodotti competitivi supportati da una metodologia informata nella metodologia e nelle strategie per il massimo ROI.

Cause principali di cinque comuni difetti di perforazione e soluzioni immediate di LS Manufacturing

Mentre a Guida alla lavorazione CNC Evidenziando solo cinque difetti comuni nei servizi di foratura CNC e spiegandoli solo con i sintomi e non con le cause profonde come i parametri e la stabilità della macchina stessa, questa guida offre soluzioni convalidate immediate per garantire risultati efficaci in scenari di produzione critici e complessi:

Con questa analisi forniremo la diagnostica e le correzioni ai problemi di perforazione. Di conseguenza, i nostri metodi garantiranno risultati prevedibili e di alta qualità. Come fornitore di perforazioni di precisione , le nostre metodologie offriranno vantaggi imbattibili in ambienti competitivi dove la posta in gioco conta di più.

Figura 3: Una parte metallica forata con precisione in un'operazione dettagliata di LS Manufacturing

Come scegliere il fornitore di servizi di foratura CNC più affidabile per il tuo progetto?

Una ricerca per a fornitore di perforazioni di precisione non è una semplice questione di riferimento all'elenco complessivo delle competenze dell'azienda. Piuttosto, un fornitore in grado di affrontare alcune sfide tecniche precise e critiche, come la perforazione di fori con proporzioni elevate in di è necessario trovare leghe difficili con precisione a livello di micron. All'interno del seguente documento verrà delineato l'approccio metodologico per il superamento di un problema del tipo sopra descritto.

Decostruire il comportamento dei materiali per una perforazione stabile

Possiamo affrontare in modo proattivo vari problemi legati ai materiali, come la ridotta resistenza all'usura dovuta all'incrudimento e problemi complessi come l'aggrovigliamento dei trucioli, garantendo così il regolare funzionamento dei nostri Servizi di tornitura CNC . Il nostro processo inizia con un'analisi approfondita della simulazione al computer, che ci consente di valutare le strategie di alimentazione e i cicli di taglio ottimali e di utilizzare la pressione del refrigerante per garantire servizi di lavorazione CNC ininterrotti dall'inizio alla fine utilizzando la nostra punta iniziale.

Personalizzazione degli strumenti e controllo dinamico del processo

Per forme complesse come nel caso dei fori incrociati, questo problema viene risolto andando oltre la normale attrezzatura. Un esempio di ciò è lo sviluppo di una punta da trapano a gradini. La soluzione è integrata con il monitoraggio in tempo reale sulla nostra macchina a 5 assi , consentendo la regolazione adattiva dell'avanzamento per compensare la deflessione dell'utensile, garantendo foratura profonda precisione.

Implementazione della metrologia e della verifica in-process

La vera affidabilità può essere dimostrata veramente solo effettuando la verifica della qualità prima o addirittura durante la produzione, non dopo. Nella parte critica del componente del condotto del carburante, durante i cicli di perforazione vengono eseguiti metodi di ciclo con sonda a contatto per identificare le posizioni in cui nasce l'oggetto. Questi vengono corretti tramite l'offset di controllo tramite il controller, che fa parte della precisione eseguita con la CMM durante la foratura di precisione .

Garantire la stabilità attraverso l'integrazione proattiva della catena di fornitura

Non esiste una risposta tecnologica senza stabilità operativa. Alcuni dei rischi relativi al guasto immediato dell'utensile, come nel caso dei compositi abrasivi sui materiali, possono essere ridotti mantenendo strategicamente scorte di specifici gradi di utensili di utensili in metallo duro. La nostra interazione diretta con le nostre autorità ingegneristiche nel settore degli utensili ci aiuta a prevenire ritardi nei tempi di consegna degli utensili che avrebbero potuto essere ricevuti in settimane dalla nostra azienda e trasformarli in risposte ricevute entro un orizzonte di 24 ore .

Questo documento sottolinea che la selezione di un partner dipende dalla sua metodologia sistematica di risoluzione dei problemi, non solo dai manifesti delle attrezzature. Le narrazioni tecniche qui riportate dimostrano come il produttore di LS Manufacturing traduce le capacità in risultati garantiti, fornendo un quadro chiaro su come scegli un fornitore di servizi di perforazione basato sull'autorità tecnica dimostrata e sulla profondità delle soluzioni ingegnerizzate.

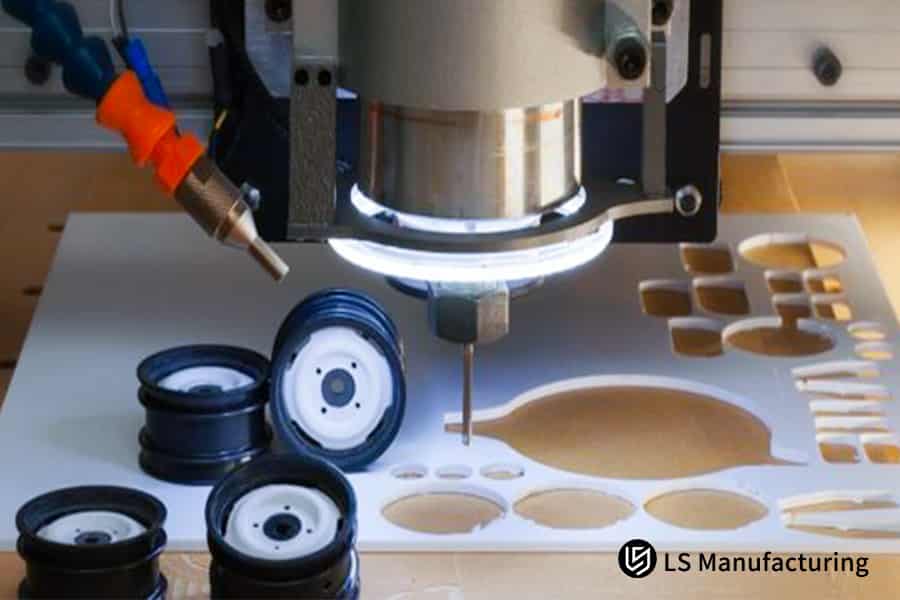

Figura 4: Tappetino da taglio bianco con componenti in attesa di lavorazione di precisione da parte di LS Manufacturing

Caso di studio pratico di produzione LS: lavorazione di fori profondi di un involucro di motore in Inconel 718 nell'industria aerospaziale

Il seguente caso di studio fornisce un esempio di come LS Manufacturing abbia svolto un ruolo importante nel supportare un'organizzazione fornendo servizi chiave di lavorazione CNC che hanno risolto un problema critico di produzione che coinvolgeva la perforazione di fori profondi attraverso un canale con proporzioni elevate in una lega ad alta temperatura, rappresentando uno dei problemi caratteristici che deve affrontare un vero fornitore di foratura di precisione :

Sfida del cliente

Si trattava di un problema ad alta priorità che prevedeva la lavorazione di fori da φ6,5 mm con L/D 8 in una parte della carcassa di un motore Inconel 718 . Lo scenario attuale con le punte standard in metallo duro ha una durata utensile di soli 3-5 fori e aumenta le possibilità di formazione di micro-fessure sulle pareti del foro, portando a uno scarto di circa il 30% .

Soluzione di produzione LS

Poiché la progettazione della soluzione si è basata su un utensile specifico sviluppato per il compito, la specifica di una punta in metallo duro integrale con rivestimento AlTiCrN , con la scanalatura lucidata. Per tale taglio, siamo stati in grado di impostare parametri di taglio precisi. Questi erano Vc=25m/min, f=0,05mm/r . Per la Processo di lavorazione CNC .

Risultati e valore

Ciò, a sua volta, ha comportato un miglioramento quantificabile delle prestazioni poiché la durata dei singoli utensili è aumentata a 25-30 fori , mentre la qualità della finitura è stata concretamente mantenuta a Ra 0,6μm con la completa eliminazione delle microfessure. Inoltre, ha aumentato la qualità della resa del prodotto finito fino all'impressionante valore del 99,5% ed è stato apportato un miglioramento del 40% al tempo ciclo. Ciò ha garantito vantaggi in termini di costi per i clienti mentre il progetto veniva eseguito senza intoppi.

Da questo caso di studio apprendiamo come la nostra filosofia ci aiuta a superare sfide apparentemente impossibili nella produzione attraverso l'uso dell'ingegneria e dei processi. Mostra il potere di lavorare a fianco di un Produttore di produzione LS sugli aspetti critici di progetti per i quali la capacità ingegneristica equivale a realizzazione e consegna.

Quali informazioni chiave sono necessarie per ottenere un preventivo accurato sulla foratura CNC?

Per ottenere l'esatto Preventivo foratura CNC , avremo bisogno di ulteriori informazioni in quanto avremo l'opportunità di elaborare il modello migliore per garantire che, a differenza di altre società, vengano evitate ipotesi che si traducono in cambiamenti che finiscono per influenzare i prezzi dei servizi. Per acquisire perfettamente il prezzo della lavorazione personalizzata, avremo bisogno delle seguenti informazioni:

Documentazione completa delle parti

1. Disegni tecnici: fornire disegni GD&T completi con tutti i richiami di tolleranza. Questo ci consente di pianificare fin dal primo passaggio la corretta sequenza delle operazioni di foratura e lavorazione di precisione .
2. Modelli 3D: i dati CAD supplementari consentono la simulazione precisa del percorso utensile e strategia di perforazione di fori profondi sviluppo, prevenendo le collisioni e garantendo l'accuratezza delle funzionalità .

Specifiche dei materiali e previsione del volume

• Grado/condizione del materiale: fornire la lega, la condizione e il fornitore effettivi, se le informazioni sono presenti nei campi. La condizione del materiale definirà il tipo di utensile e i parametri operativi per adattarsi al meglio ai nostri servizi di lavorazione CNC .
• Quantità previste: ciò è necessario per poter consigliare il giusto tipo di attrezzatura insieme a flussi di lavoro ottimizzati, ecc.

Requisiti critici e tempistica

1. Esigenze di qualità/certificazione: tutte le certificazioni necessarie, come NADCAP, AS9100, ecc., nonché i rapporti di test, come i rapporti CMM, devono essere specificati qui in modo che il nostro piano di qualità soddisfi i vostri requisiti sin dal primo momento. Preventivo di produzione LS .
2. Lead time target: definisci i tempi di lead target. Definire i tempi di consegna ci aiuta a identificare la capacità produttiva e ad impegnarci per una particolare data praticabile.

Pertanto, lavorando insieme e avendo tutte le informazioni a disposizione, possiamo procedere oltre la generazione del prezzo e sviluppare un approccio di ingegneria del valore per produrre la nostra soluzione di produzione. Il processo viene utilizzato per garantire che il preventivo LS Manufacturing che ricevi sia tecnicamente testato e progetti un prodotto efficiente ed efficace anche sulle parti più difficili.

Domande frequenti

1. Qual è la capacità di tolleranza della foratura di precisione per LS Manufacturing?

Allo stesso modo, Tolleranza di posizione della foratura di precisione in circostanze standard può essere raggiunta una precisione di soli ±0,01 mm , mentre la tolleranza del diametro dei fori precedentemente praticati può variare fino al livello IT7/8 a seconda della profondità dei fori penetrati nel materiale in esame.

2. Qual è la quantità minima di ordine (MOQ)?

Disponiamo di servizi flessibili con la capacità di supportare piccolo lotto prototipazione rapida durante la fase di prototipo e la MOQ inizia da 1 pezzo senza restrizioni sulla MOQ durante la fase di produzione di massa.

3. Come vi approcciate alla tutela della proprietà intellettuale durante il processo di produzione?

Firmiamo rigorosi NDA, applichiamo una gestione del progetto di tipo chiuso, una gestione del workshop di tipo partizionato, nonché eliminiamo tutti i processi contenuti nei dati nel caso in cui lo desideri, nel tentativo di proteggere il tuo progetto.

4. Quanto tempo richiede solitamente la consegna?

Il tempo necessario per produrre un prototipo di questo tipo potrebbe essere compreso tra 3 e 5 giorni lavorativi , mentre il tempo necessario per eseguire una produzione di massa potrebbe essere compreso tra 2 e 4 settimane in base al livello di complessità del particolare lavoro. C'è anche un'opzione per eseguire il lavoro di accelerazione.

5. Offrite analisi DFM di progettazione preliminare gratuita?

Sì, lo consigliamo vivamente ed è gratuito Analisi DFM viene fornito ai nostri clienti, il che comporterebbe un risparmio sui costi e preverrebbe qualsiasi tipo di rischio nel processo di produzione.

6. Quali materiali di perforazione vengono generalmente utilizzati?

Possediamo diversi tipi di frese come acciaio rapido, acciaio rapido al cobalto, frese in metallo duro integrale e frese indicizzate con opzioni di utensili speciali sotto forma di rivestimenti diamantati secondo le vostre esigenze.

7. È possibile la lavorazione di fori ultraprofondi con un rapporto profondità/diametro superiore a 10?

Sì, disponiamo di attrezzature per la perforazione di fori profondi con la corrispondente capacità di elaborazione. La macchina può eseguire fori profondi con un rapporto profondità/diametro L/D fino a 30 o anche superiore. Può anche ottenere rettilineità e qualità della superficie.

8. Come condurre l'ispezione e il controllo della qualità?

Controlliamo tutti i processi: l'ispezione del primo pezzo, l'ispezione durante il processo, l'ispezione del prodotto finale, utilizzando macchine e dispositivi di misurazione, dispositivi di imaging ottico, dispositivi di misurazione della rugosità superficiale, ecc. Forniremo rapporti di ispezione dettagliati.

Riepilogo

Riuscito Operazioni di foratura CNC richiedono un controllo preciso degli utensili, dei parametri, dei materiali e della strategia coinvolti nei processi di perforazione. Attraverso i suoi casi di studio nel settore aerospaziale, LS Manufacturing dimostra che le sue soluzioni ingegneristiche superano gli standard di riferimento, affrontando in modo efficace le sfide operative chiave nei processi di produzione dei prodotti.

Pertanto, tu o la tua azienda siete alle prese con problemi di qualità, problemi di efficienza e preoccupazioni sui costi legati ai metodi di perforazione coinvolti? O forse hai un progetto nuovo di zecca a portata di mano che richiede i servizi di un'azienda manifatturiera eccezionale? Ti invitiamo ad agire immediatamente! Tutto ciò che serve è fare clic qui per " Ottieni il tuo Soluzione di perforazione e preventivo su misura ," allora possiamo offrirvi un'analisi DFM preliminare e un preventivo nel più breve tempo possibile, in sole 4 ore.

Ottieni il massimo della precisione e dell'efficienza della foratura: richiedi oggi stesso il tuo preventivo ottimizzato per la lavorazione CNC a LS Manufacturing.
