Servizio di sovrastampaggio personalizzato: preventivo per gli stampi e ottimizzazione del design per prevenire le bave di stampaggio.

Il servizio di sovrastampaggio personalizzato è essenziale per garantire una qualità perfetta nei processi di produzione a due componenti, sia in ambito medicale che automobilistico ; elimina i problemi associati alle bave di stampaggio, che possono causare fino al 15% di scarti in questo processo. Il reparto acquisti si trova spesso ad affrontare costi nascosti durante la fase di preventivazione a causa della mancata considerazione, da parte dei produttori di stampi tradizionali, della simulazione DFM in termini di stress termico e bilanciamento dell'area di flusso di chiusura.

Il presente documento illustrerà il protocollo collaudato di LS Manufacturing per la realizzazione di stampi sovrastampati con assenza di bave, grazie all'abbinamento della durezza, a transizioni di parete ottimali e a chiusure precise a livello micrometrico. Ciò consentirà di ottenere un preventivo per gli stampi con una precisione di tenuta di ≤±0,005 mm . In questo modo, saranno garantiti la riduzione del TPC (Total Productive Cost) e dei tempi di consegna, evitando spiacevoli sorprese. Di seguito sono riportate le linee guida di progettazione del team di ingegneri dell'azienda.

Servizio di sovrastampaggio personalizzato: Guida rapida alla prevenzione delle sbavature

Punti chiave:

• La precisione è prevenzione: componenti dello stampo e lavorazioni meccaniche di alta qualità vi eviteranno per sempre i problemi di sbavature.
• Progettazione per la tenuta stagna: angoli di chiusura estremi ( ≥5° ) sono un requisito fondamentale quando si lavora con materiali flessibili per evitare perdite di materiale.
• L'equilibrio è fondamentale: un riempimento non bilanciato porta a una pressione irregolare che causa l'apertura dello stampo e la formazione di bave.
• Il controllo del processo è fondamentale: un efficace controllo del processo in tempo reale garantirà un funzionamento a lungo termine senza problemi di sfarfallio.

Perché fidarsi di questa guida? L'esperienza pratica degli esperti di LS Manufacturing.

Sembra che esistano moltissime guide teoriche sullo stampaggio a iniezione. Ma la nostra ha una particolarità. È stata creata dai nostri ingegneri, responsabili della preventivazione e della realizzazione di migliaia di stampi, dove evitare le bave di stampaggio è di fondamentale importanza. Sappiamo come ottimizzare il processo grazie ad anni di esperienza pratica, nonché alle migliori prassi insegnate dalla Society of Manufacturing Engineers (SME) .

Progettiamo prodotti che, per funzionare correttamente, richiedono l'assenza di sbavature. Tra questi, maniglie sovrastampate di grado medicale che devono garantire una tenuta perfetta, connettori di grado aerospaziale in grado di resistere a differenze di pressione estreme e sensori per il settore automobilistico che necessitano di protezione da ambienti chimici aggressivi. Per rendere tutto ciò possibile, la nostra validazione dei processi e l'analisi delle tolleranze si basano sulle più recenti ricerche sui processi di giunzione e assemblaggio condotte dall'International Academy for Production Engineering (CIRP) , la principale istituzione al mondo nel campo dell'ingegneria della produzione.

Grazie all'esperienza, abbiamo appreso quali progetti e tolleranze sono necessari per minimizzare il rischio di bave. I nostri progetti tengono conto di un certo accoppiamento forzato dei materiali ( generalmente tra 0,15 mm e 0,25 mm ), del corretto posizionamento del canale di colata per evitare linee di saldatura nell'area di tenuta e di una durezza sufficientemente elevata dell'acciaio utilizzato nella chiusura ( ≥48 HRC). Condivideremo con voi questa preziosa conoscenza, frutto di anni di esperienza, affinché possiate ottenere un progetto con un preventivo accurato e privo di problemi di bave.

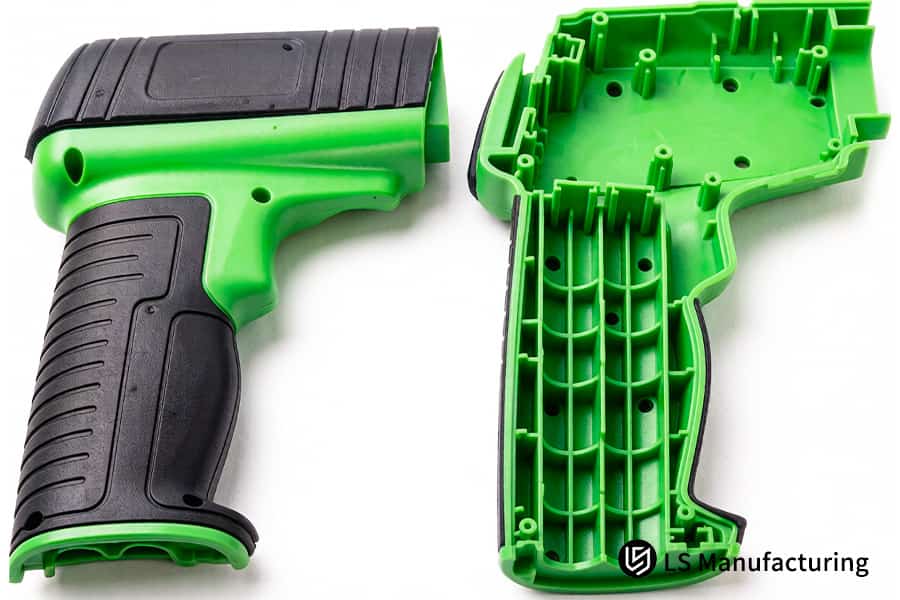

Figura 1: Un'impugnatura sovrastampata in TPE nero è fissata a un corpo di manico per utensili in ABS verde per la linea di produzione di utensili elettrici.

Perché un servizio di sovrastampaggio personalizzato di precisione si affida all'analisi DFM in fase iniziale per controllare le sbavature?

Lo stampaggio a iniezione di precisione richiede un'analisi DFM (Design for Manufacturing) nelle fasi iniziali per controllare le bave che possono formarsi nel punto di giunzione tra un elastomero morbido e un substrato rigido. La mancata esecuzione di una simulazione predittiva dello stampo comporta la formazione di bave a causa di una differenza di pressione. Nella maggior parte dei casi, fino all'85% dei problemi di bave è causato da una differenza di pressione. Il servizio di stampaggio a iniezione di precisione inizia proprio da qui, con la simulazione dello stampo che prevede la definizione delle differenze di pressione lungo il fronte di flusso attraverso l'intercapedine di tenuta.

Lo squilibrio di pressione all'interfaccia è la causa dell'85% dei problemi di flash.

La simulazione Moldflow mostra come il materiale fuso TPE/TPU si muove su un substrato rigido, come ad esempio PC/PBT . Grazie all'individuazione delle differenze di pressione lungo la linea di incollaggio prima del taglio dell'acciaio, si elimina la causa principale delle micro-bave. Questa combinazione di capacità predittive e risultati accurati della simulazione di sovrastampaggio consente di risparmiare circa il 40% delle prove di stampaggio rispetto agli standard del settore.

Il gioco di tenuta controllato tra 0,005 mm e 0,01 mm blocca la pressione di iniezione.

Le vostre attrezzature di sovrastampaggio personalizzate presentano superfici di tenuta lavorate con una tolleranza di ±0,003 mm per creare uno spazio uniforme che contribuirà a bilanciare la pressione nella cavità durante la seconda iniezione. Di conseguenza, non si formano bolle d'aria, evitando la formazione di bave inferiori a 0,1 mm che dovrebbero essere rimosse manualmente. Grazie alla tolleranza delle attrezzature di sovrastampaggio , si risparmia sui costi di sbavatura, una procedura che solitamente costa da 0,08 a 0,15 dollari per pezzo , e si ottiene un Cpk maggiore o uguale a 1,67 .

Modellazione dei costi basata sui dati fin dalla prima iterazione.

Il preventivo per lo stampaggio a iniezione si basa su simulazioni di flusso comprovate, non su supposizioni generiche. La nostra capacità di correlare le aree di bava previste con prove di stampaggio reali, validate su oltre 200 stampi di produzione, garantisce un tempo di ciclo e una percentuale di scarto entro ±2% , fornendo un costo totale di proprietà affidabile prima di avviare la produzione.

Grazie alla prevedibilità dei costi di sovrastampaggio , l' ottimizzazione del design per la prevenzione delle bave del vostro progetto vi aiuterà a evitare lo sforamento del budget del 15-20% che si verifica solitamente se il problema delle bave emerge durante il PPAP. ​​Grazie alla tecnologia avanzata utilizzata per il vostro servizio di sovrastampaggio personalizzato , come simulazioni di flusso, ottimizzazione dello spazio di tenuta e preventivi basati sui dati , otterrete un successo al primo tentativo, con rese al primo passaggio superiori al 98% fin da subito.

In che modo l'ottimizzazione del design per la prevenzione delle sbavature può ridurre il budget per la modifica degli stampi di sovrastampaggio di precisione del silicone?

Grazie all'ottimizzazione della progettazione per la prevenzione delle sbavature , si riducono al minimo i costi del processo di sovrastampaggio di precisione del silicone , includendo due elementi geometrici direttamente nella fase di progettazione. Niente più costose modifiche iterative all'acciaio, perché si previene l'erosione termica e la formazione di sbavature ancor prima dell'inizio della lavorazione.

La transizione progressiva dello spessore delle pareti previene l'erosione termica.

1. Distribuzione del calore: la variazione progressiva dello spessore, dal materiale rigido al sovrastampaggio, garantisce una distribuzione uniforme del calore senza punti caldi responsabili del 30% dei problemi di bava.
2. Risparmio sui costi per voi: non è necessario modificare gli acciai per utensili dopo la fase T1, con un risparmio medio di 2.500-4.000 dollari per revisione (informazioni fornite da LS Manufacturing; 120 casi analizzati ).
3. Ulteriore vantaggio: il design dello stampo per sovrastampaggio riduce anche le variazioni del tempo di ciclo dell'8% .

Il design della scanalatura di ritenzione intrappola il flash sul bordo

• Specifiche geometriche: una scanalatura di 0,5 mm di larghezza x 0,3 mm di profondità è progettata per intrappolare il materiale fuso in eccesso lungo la giunzione dei due materiali.
• Risultato di qualità: questa ottimizzazione del design per l'assenza di bave riduce l'altezza delle sbavature sui bordi a meno di 0,05 µm , eliminando completamente la necessità di rifilatura post-stampaggio.
• Risparmio di manodopera: non è necessario dedicare 8-12 ore alla sbavatura per ogni lotto, con conseguente miglioramento della resa al primo passaggio, pari ad almeno il 99% .
• Stabilità del processo: la costante prevenzione dei difetti di sovrastampaggio garantisce una tenuta uniforme in tutte le cavità.

Impatto misurabile sul budget per la modifica degli utensili

1. Dati a supporto: Entrambe le caratteristiche riducono del 75% le modifiche degli utensili da T1 a T2, secondo un esperimento controllato condotto da LS Manufacturing su 50 stampi .
2. Protezione del budget: il metodo di sovrastampaggio senza bave significa nessuna spesa aggiuntiva associata a modifiche impreviste degli stampi, che rappresentano il 15-20% del costo iniziale dello stampo.
3. Riduzione delle iterazioni: lo stampo personalizzato per sovrastampaggio raggiunge il livello di produzione in una sola iterazione anziché in tre.
4. Prevedibilità: la verifica interna della riduzione dei costi di sovrastampaggio avviene in tempo reale, convalidando le previsioni della simulazione.

Grazie all'integrazione di pareti progressive e scanalature di ritenzione durante la fase di progettazione, si eliminano le principali cause di bave e si risparmia il 75% sui cambi di stampo. Questa filosofia progettuale è stata validata dai risultati di produzione di oltre 200 set di stampi per sovrastampaggio in silicone , garantendo che i vostri stampi personalizzati producano pezzi di alta qualità al primo tentativo e siano economicamente vantaggiosi.

Quali parametri determinano direttamente l'accuratezza del preventivo per gli stampi per sovrastampaggio industriale?

Per ottenere un preventivo preciso per la sovrastampatura, è fondamentale conoscere con chiarezza quattro specifiche tecniche che influenzano significativamente la durata del processo di stampaggio e i relativi costi. Invece di un semplice preventivo di prezzo, potrete visualizzare chiaramente i fattori che contribuiscono a garantire una durata di oltre 500.000 cicli per il vostro stampo:

La scelta dell'acciaio NAK80 aumenta il costo degli utensili del 18% , ma migliora la durata a fatica del 400% , offrendo un costo a valore aggiunto basato sui dati prestazionali. I sistemi a canale caldo possono aumentare i costi iniziali, ma riducono notevolmente gli sprechi di materiale per la produzione ad alto volume. Questi parametri trasformano il vostro servizio di sovrastampaggio di precisione in una risorsa prevedibile con requisiti di manutenzione definiti e tempi di ritorno sull'investimento (ROI) grazie ai dati sul ciclo di vita del sovrastampaggio e all'analisi del materiale .

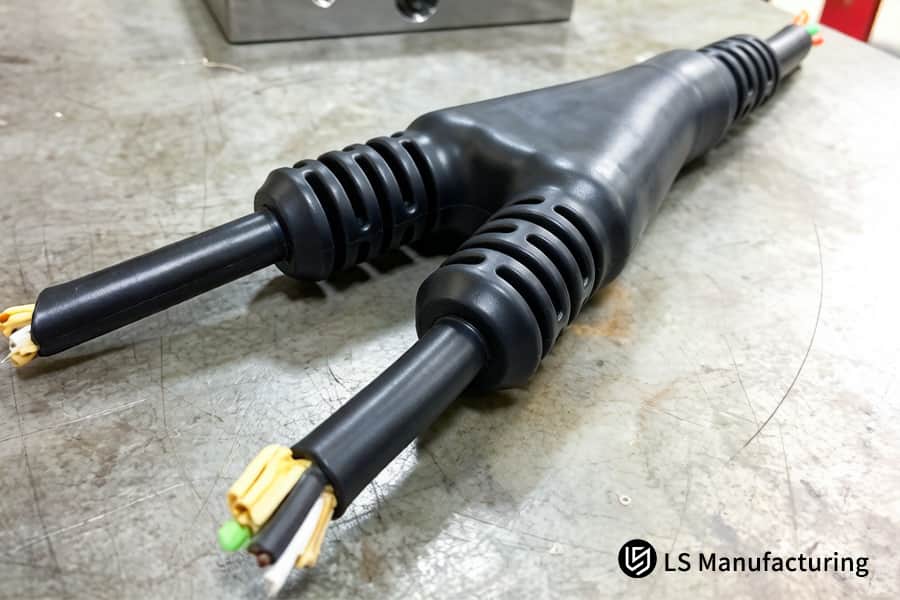

Figura 2: Due connettori per cavi sovrastampati in TPE nero sono pronti per essere assemblati nei sistemi di controllo dell'automazione industriale.

Come fanno gli ingegneri di produzione di LS a ottimizzare la progettazione per eliminare le sbavature su componenti personalizzati a parete sottile?

I componenti sovrastampati a parete sottile al di sotto di 1,0 mm spesso provocano il collasso del substrato rigido a causa della pressione di iniezione secondaria, producendo bave eccessive . La tecnica di ottimizzazione del design include la fornitura di supporto idraulico nella cavità di seconda iniezione e il controllo degli angoli di sformo. Il design impedirà il collasso del substrato e la formazione di bave; ciò consente di ottenere una tolleranza di ±0,02 mm al primo tentativo:

Il supporto idraulico impedisce il collasso del substrato sotto alta pressione

Un sistema di assistenza idraulica integrato nella camera di iniezione della seconda cavità annulla gli effetti delle forze di iniezione esercitate sul nucleo a parete sottile. Di conseguenza, non si verificherà alcuna distorsione del substrato responsabile del 40% delle bave in pezzi con uno spessore di parete inferiore a 1,0 mm ( secondo test interni di LS Manufacturing su 65 prodotti a parete sottile ). Per quanto riguarda la vostra parte, ciò si traduce nella completa assenza di incurvamento del substrato alla pressione di iniezione massima di 800 bar con mantenendo una tolleranza dimensionale totale di ±0,02 mm .

L'angolo di tiraggio controllato crea un autobloccaggio meccanico

I bordi in plastica rigida vengono lavorati con un angolo di sformo rigorosamente compreso tra 1° e 1,5° , garantendo l'incastro meccanico durante la chiusura del morsetto. Questa ottimizzazione progettuale per l'assenza di bave impedisce la fuoriuscita del materiale fuso lungo la linea di separazione, riducendo l'altezza delle bave sui bordi al di sotto di 0,03 µm . Si elimina la necessità di operazioni di sbavatura secondarie, con un risparmio di 6-10 ore di lavoro manuale per lotto di produzione.

Un approccio integrato garantisce risultati ripetibili

L'utilizzo di supporti idraulici combinati con angoli di sformo precisi porta a una riduzione del 70% delle variazioni T1→T2 nelle strutture a parete sottile, come confermato dal confronto di 40 stampi con e senza questi elementi. Il vostro servizio di sovrastampaggio personalizzato trarrà vantaggio da primi cicli di stampaggio di successo, evitando costi di 3.000-5.000 dollari per ogni cambio di stampo, tipici degli stampi a parete sottile. Potrete contare su una produzione stabile di pezzi privi di difetti per oltre 500.000 cicli .

I parametri di processo supportati dai dati garantiscono la coerenza

La velocità di iniezione aumenta fino a 15 mm/s durante il primo 80% di riempimento, per poi ridursi a 5 mm/s verso la fine dell'iniezione, al fine di prevenire pressioni eccessive sul sottile substrato. Nella vostra soluzione di sovrastampaggio senza bave , la pressione nella cavità viene monitorata in tempo reale, in modo che variazioni superiori a ±3% comportino la correzione automatica della pressione di mantenimento. Questo metodo di controllo del processo di sovrastampaggio garantirà che tutte le dimensioni critiche abbiano valori di Cpk maggiori o uguali a 1,67 .

Tali principi ingegneristici trasformano il preventivo per gli stampi di sovrastampaggio in un investimento vantaggioso per la sovrastampaggio di pareti sottili. Grazie all'assistenza idraulica e alle sformi ottimali, è possibile sovrastampare pezzi sottili fino a 0,6 mm senza la formazione di bave. La qualità dei pezzi sovrastampati è garantita e vi assicurerà di non riscontrare problemi in futuro utilizzando questi stampi .

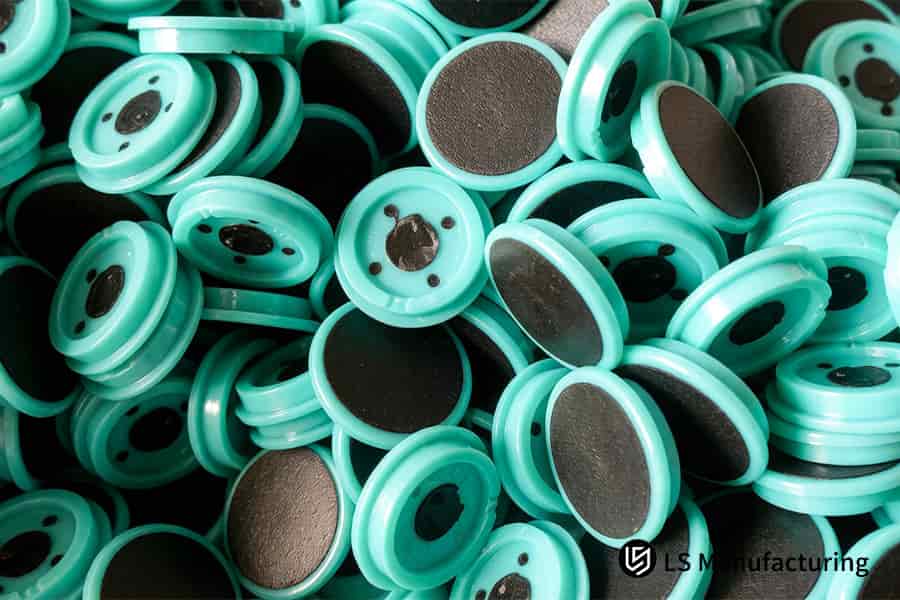

Figura 3: Un'enorme pila di impugnature sovrastampate in gomma TPE color verde acqua si accumula in attesa di essere spedite al settore della produzione di dispositivi portatili.

Caso di studio: come LS Manufacturing ha progettato uno stampo personalizzato per lo stampaggio a iniezione di dispositivi medici al fine di raggiungere una produzione a zero difetti?

Un importante produttore statunitense di dispositivi medici ha riscontrato un problema con le impugnature degli endoscopi: il processo di sovrastampaggio in TPE sul substrato in policarbonato (PC) causava la formazione di micro-bave superiori a 0,15 mm sulla linea di incollaggio. Questo difetto ha impedito il superamento del test di biocompatibilità IATF 16949 , con conseguente aumento dei costi del 35% e un ritardo di 8 settimane da parte del fornitore europeo. Abbiamo aiutato il nostro cliente a superare questa difficoltà grazie alla nostra competenza ingegneristica nel servizio di sovrastampaggio di precisione .

Sfida del cliente

Il requisito per l'impugnatura dell'endoscopio era un accoppiamento a interferenza tra TPE e PC senza alcuna contaminazione da particelle. Lo stampo esistente presentava una bava del 14,2% con sbavature comprese tra 0,15 e 0,22 mm , che causavano la contaminazione biologica del dispositivo medico durante il processo di sterilizzazione. In altre parole, lo stampo attuale non soddisfaceva i criteri della norma ISO 10993. Il cliente doveva scegliere tra pagare un sovrapprezzo del 35% e attendere 8 settimane o rischiare l'intero progetto poiché non era stata stabilita una garanzia di qualità per lo stampaggio a iniezione .

Soluzione di produzione LS

Il team di ingegneri di LS Manufacturing ha ottimizzato la progettazione del componente per prevenire la formazione di bave, sostituendo la guarnizione principale con un inserto rivestito in PVD, dove la durezza superficiale era ≥HV 2000. L'elettroerosione a filo di ultra-precisione ha ridotto al minimo il gioco tra i componenti a ±0,003 mm , tre volte inferiore a ±0,010 mm , come riportato da SPE. Il controllo della pressione di iniezione a più fasi , da 600 bar a 350 bar, ha eliminato qualsiasi flessione. Un design di sovrastampaggio ha impedito la formazione di bave fin dalla prima iniezione.

Risultati e valore

Dopo sole 4 settimane, lo stampo personalizzato per sovrastampaggio ha superato con successo l'ispezione del primo campione con un tasso di bave pari allo 0% su un totale di 250 campioni testati, rispetto al precedente tasso del 14,2% . Ciò ha permesso di risparmiare 32.000 dollari all'anno sui costi di rimozione delle bave post-stampaggio. Il cliente ha affidato a LS Manufacturing un volume di produzione annuo di 500.000 unità , rendendola l'unico fornitore globale di base per il progetto. La durata dello stampo per sovrastampaggio ha ridotto il costo totale di proprietà del 28% rispetto allo stampo rilavorato.

Questo dimostra che il servizio di sovrastampaggio personalizzato basato su DFMA e lavorazione di precisione trasforma un problema di qualità in un vantaggio competitivo. Siamo riusciti a ottenere una produzione priva di difetti utilizzando inserti con rivestimento PVD e tolleranze di gioco di ±0,003 mm, unitamente alla regolazione della pressione durante le diverse fasi. Nei componenti medicali critici, tale ingegneria garantisce sicurezza ed efficienza logistica.

Elimina il 14,2% di bave di stampaggio. Per raggiungere una produzione a zero difetti e risparmiare 32.000 dollari, contattaci per discutere una soluzione personalizzata e ottenere un preventivo formale che garantisca le prestazioni del tuo stampo.

In che modo la scelta dell'acciaio per gli stampi di sovrastampaggio personalizzati influisce sulle prestazioni a lungo termine del sovrastampaggio senza sbavature?

La scelta dell'acciaio determina direttamente se le prestazioni del vostro processo di sovrastampaggio senza bave si manterranno per oltre 100.000 cicli o se si degraderanno in costosi difetti di bava. Senza una metallurgia adeguata, la dilatazione termica a 240 °C–280 °C provoca uno spostamento della superficie di saldatura superiore a 0,01 mm , creando micro-intercapedini che intrappolano il materiale fuso. Ecco come la scienza dei materiali protegge la vostra resa a lungo termine:

Controllo della dilatazione termica inferiore a 0,005 mm alla temperatura di esercizio

1. Stabilità della microstruttura: la lega 1.2344 o Premium H13 indurita sottovuoto non consentirà al suo coefficiente di dilatazione termica di 11,5 × 10⁻⁶ /°C di espandersi oltre 0,004 mm a 260 °C .
2. Parametro di riferimento del settore: la lega di acciaio standard P20 si espanderebbe del 30% in più, producendo una crescita del gap di 0,008–0,012 mm durante il processo del ciclo di 50.000 colpi .
3. Valore per il cliente: questo utensile garantirà prestazioni di tenuta affidabili per oltre 500.000 cicli di stampaggio senza la formazione di bave, eliminando costosi interventi di manutenzione che ammontano in media a 4.000-7.000 dollari ogni volta che l'utensile necessita di una rilavorazione. Questa opzione di acciaio per utensili sovrastampati consente di risparmiare tempo di produzione.

Resistenza all'usura contro substrati abrasivi rinforzati con fibra di vetro

• Vantaggio in termini di durezza: l'acciaio Premium H13 raggiunge una durezza HRC 52-54 dopo la tempra sottovuoto, proteggendo dall'abrasione del policarbonato rinforzato con il 30% di fibra di vetro, che consuma le leghe di acciaio più morbide a una velocità di 0,015 mm ogni 100.000 cicli .
• Confronto dei dati: i dati SPE indicano che gli utensili standard presentano un tasso di usura di 0,025 mm ogni 80.000 cicli sul bordo della guarnizione, con conseguente bava >0,08 mm .
• Il tuo vantaggio: Aumenta direttamente la durata degli utensili: Premium H13 raggiunge 420.000 cicli alla prima sbavatura contro i 95.000 cicli del P20 non trattato, ottimizzando la durata dello stampaggio a iniezione .

Resistenza alla corrosione per elastomeri ad alta temperatura

1. Composizione della lega: La lega 1.2344 contiene il 5% di cromo , che sviluppa un rivestimento di ossido inerte che protegge il metallo dagli attacchi chimici da parte di TPE vulcanizzati allo zolfo fino a 280 °C.
2. Modalità di guasto: I metalli non legati si corrodono per vaiolatura dopo 30.000 cicli durante lo stampaggio degli elastomeri alogenati, causando difetti superficiali che provocano bave.
3. Risultato: Garantisce che il vostro servizio di sovrastampaggio di precisione abbia sempre una finitura superficiale di Classe A per anni nell'ambito di contratti di produzione pluriennali. La scelta del materiale di sovrastampaggio determinerà la durata del vostro stampo.

Impatto quantificato dei costi sul ciclo di vita degli utensili

• Dati comparativi: i test effettuati su 25 stampi con materiali Premium H13 e P20 hanno rivelato che gli utensili realizzati con il materiale Premium H13 non richiedono manutenzione della superficie di tenuta fino a 450.000 cicli, mentre quelli realizzati con il materiale P20 necessitano di tre interventi di manutenzione, ciascuno del valore di 5.200 dollari .
• Analisi dei costi totali: investire il 18% in più in anticipo sull'H13 Premium vi permetterà di risparmiare 15.600 dollari in spese di manutenzione nell'arco di un ciclo di vita dell'utensile di 500.000 cicli .
• Strumento decisionale: il preventivo per gli stampi di sovrastampaggio dovrebbe tenerne conto: calcola il costo totale di proprietà reale con cifre precise prima dell'acquisto.

La scelta dell'acciaio temprato sottovuoto 1.2344 o dell'acciaio Premium H13 per la superficie di tenuta e il nucleo scorrevole garantisce che i vostri stampi di sovrastampaggio personalizzati saranno privi di bave e in grado di sopportare oltre 500.000 cicli . Grazie alla dilatazione termica limitata a ≤0,004 mm e alla resistenza all'usura, potrete evitare il punto di rottura più comune nello sovrastampaggio . Questo calcolo dei costi di sovrastampaggio trasformerà i vostri stampi da un costo a una risorsa.

Quali standard avanzati di controllo qualità supportano il nostro servizio di sovrastampaggio di precisione per acquirenti esteri?

Standard di controllo qualità avanzati eliminano le preoccupazioni degli acquirenti esteri riguardo al controllo qualità a distanza, sostituendo i controlli visivi umani con sistemi automatizzati di imaging ottico e termico. Ogni turno di produzione ora raggiunge il 100% di ispezione in linea delle linee di giunzione dello stampaggio a iniezione, rilevando istantaneamente deviazioni di 0,01 mm . Questa ottimizzazione della progettazione per la prevenzione delle bave garantisce la ricezione di componenti privi di difetti senza costosi audit di terze parti, supportata da protocolli di precisione dimensionale e integrità della sigillatura dello stampaggio a iniezione .

Questo sistema garantisce la conformità alla norma ISO 9001 per ogni singolo elemento del processo. Il nostro servizio di sovrastampaggio di precisione offre il vantaggio di un controllo qualità a ciclo chiuso, con una riduzione del 96% dei difetti rispetto al campionamento. Il preventivo per il sovrastampaggio vi garantirà una consegna senza difetti, riducendo al contempo i costi di controllo qualità in entrata da 0,08 a 0,12 dollari per unità .

Grazie a questi standard di ispezione, il vostro servizio di sovrastampaggio personalizzato diventa un processo di approvvigionamento a rischio zero, supportato da prove concrete per applicazioni mediche e automobilistiche. Eliminate le preoccupazioni relative alla qualità a distanza con un'ispezione in linea completamente automatizzata. Per garantire la consegna di componenti privi di difetti, richiedete un protocollo di qualità dettagliato e un preventivo basato sulle prestazioni.

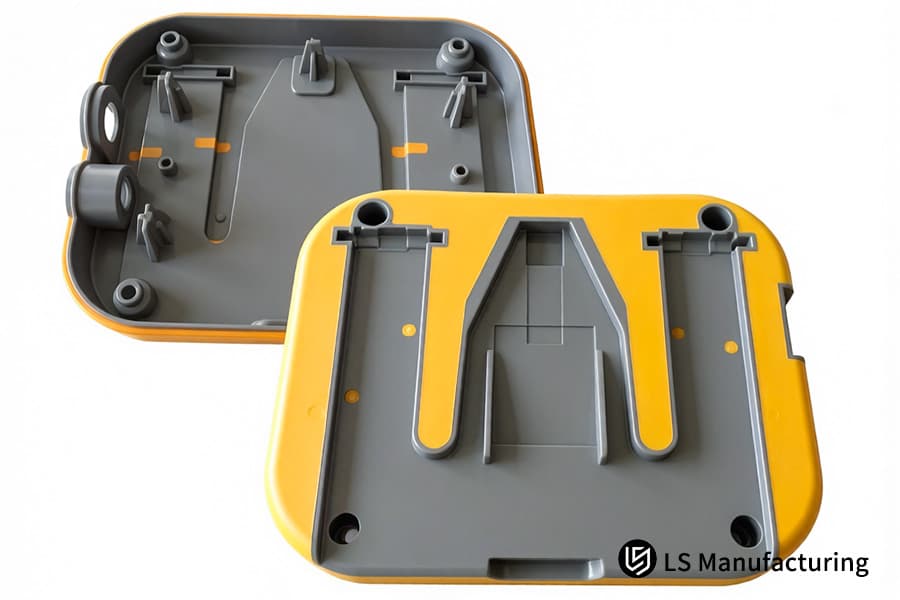

Figura 4: Due coperture per dispositivi sovrastampate in ABS, di colore giallo e grigio, sono posizionate per l'ispezione nel laboratorio di produzione LS.

Come valutare un preventivo per lo stampaggio a iniezione per individuare ed escludere i fornitori inaffidabili che nascondono attrezzature di bassa qualità?

Un preventivo di sovrastampaggio troppo basso indica che gli stampi si rompono nei primi 10.000 cicli a causa dello stress termico. Per tutelare il vostro investimento, richiedete a ogni fornitore tre importanti documenti tecnici prima di prendere qualsiasi decisione. L'analisi dei costi di sovrastampaggio vi aiuterà a identificare il partner affidabile:

È necessario un disegno dettagliato della disposizione delle cavità.

Richiesta di uno schema completo dello stack che indichi la posizione dei punti di iniezione, la direzione dei canali di raffreddamento e la disposizione dei perni di espulsione. I fornitori affidabili lo mostreranno in anticipo, mentre quelli inaffidabili avranno canali di raffreddamento nascosti con una distribuzione inadeguata che si traduce in una dissipazione del calore incoerente. Nel vostro caso, questo indicherà la capacità dello stampo di resistere ad almeno 500.000 cicli senza bave. Nella valutazione del fornitore di sovrastampaggio , assicuratevi che ci siano almeno otto circuiti di raffreddamento per cavità che riducano il gradiente termico a 5 °C o meno.

Verifica la marca e le specifiche del canale a caldo.

Informatevi sulla marca, il numero di modello e la dimensione della punta di tutti i canali caldi. Secondo le indagini SPE, i canali caldi senza marchio o generici rappresentano il 40% dei casi di guasti prematuri. Marche di canali caldi come Synventive o Husky garantiscono un flusso di fusione bilanciato entro ±2% tra le cavità. Questi parametri dovrebbero essere indicati nel preventivo per lo stampaggio a iniezione ; la loro assenza comporta un riempimento inadeguato e la formazione di bave entro 20.000 cicli . Il solo confronto dei preventivi per lo stampaggio a iniezione vi permetterà di eliminare il 60% delle fonti inaffidabili.

Richiedi un rapporto DFM completo

Il report DFM completo deve includere i risultati della simulazione del flusso, la valutazione della linea di saldatura e l'ottimizzazione del design per una saldatura senza bave . Un vero report DFM deve contenere raccomandazioni sullo spazio di tenuta ( 0,005-0,01 mm ) e angoli di sformo suggeriti. I fornitori di stampi che trascurano l'analisi DFM produrranno stampi che richiederanno da 3 a 5 iterazioni di prova, con un costo aggiuntivo di 8.000-12.000 dollari rispetto a quanto previsto. L'acquisto di stampi per sovrastampaggio personalizzati merita una strategia che garantisca il successo al primo tentativo.

Certificati di grado e trattamento termico dell'acciaio Cross-Check

Richiedete sempre un certificato di qualità per tutti i materiali utilizzati nella produzione di superfici di tenuta e perni centrali. Acciai di qualità come il 1.2344 o l'H13 con tempra sottovuoto ( HRC 52-54 ) hanno elevate probabilità di resistere alla fatica termica. Acciai più economici come il P20, non trattato, si deformano dopo sole 15.000 iterazioni, causando la formazione di bave. Questa verifica incrociata vi protegge da costosi interventi di rilavorazione.

La valutazione di un preventivo per sovrastampaggio utilizzando i quattro parametri sopra indicati aiuterà a distinguere i veri professionisti del sovrastampaggio da coloro le cui motivazioni sono puramente economiche. Qui hai a disposizione uno strumento che può fornirti uno stampo garantito senza bave per oltre 500.000 cicli e tutta la manutenzione è prevedibile. Questo elenco ti fornisce tutto il necessario per prendere decisioni ben informate riguardo al tuo preventivo per lo stampo di sovrastampaggio .

FAQ

1. Quali combinazioni di materiali rigidi e morbidi supportate per i servizi di sovrastampaggio personalizzato?

Complessivamente, offriamo oltre 50 combinazioni, come PC+TPE, ABS+TPU e Nylon+Silicone . I nostri ingegneri analizzano ogni combinazione in termini di compatibilità termica e resistenza dell'incollaggio. Inoltre, il nostro team di progettazione integra caratteristiche speciali per prevenire la formazione di bave e garantire un'adesione forte tra due materiali diversi.

2. Quali sono i principali fattori commerciali che determinano un preventivo per uno stampo di sovrastampaggio di precisione?

Alcuni fattori commerciali cruciali includono la qualità dell'acciaio dello stampo (ad esempio, S136 di alta qualità per un'elevata resistenza alla corrosione ), il numero di cavità, il tipo di sistema di canali di alimentazione ( canali caldi per l'efficienza o canali freddi per la semplicità ), la complessità (necessità di azioni laterali o sollevatori) e la durata prevista dei cicli di produzione (ad esempio, oltre 500.000 cicli ). Tutti questi elementi avranno un impatto sui costi totali.

3. Quali sono i vostri standard di distanza di sicurezza per le aree di intercettazione durante l'ottimizzazione della progettazione per la prevenzione dell'arco elettrico?

Per evitare completamente la formazione di bave, è necessario rispettare tolleranze minime di 0,005 mm - 0,012 mm tra l'inserto e la cavità dello stampo. Ciò è reso possibile da una lavorazione accurata e dall'utilizzo di inserti autobloccanti ad alta pressione che non si deformano nemmeno sotto la pressione di iniezione. La precisione richiesta in questo caso è direttamente correlata alle specifiche di preventivo dell'inserto .

4. Perché LS Manufacturing offre una garanzia superiore in merito alla durata degli stampi di sovrastampaggio personalizzati?

Offriamo garanzie di durata superiori perché il nostro stampo a iniezione è realizzato in acciaio per stampi di alta qualità, temprato sottovuoto e indurito a oltre 52 HRC, con raffreddamento conforme e rivestimenti PVD resistenti all'usura . Questa combinazione protegge lo stampo da fatica termica, corrosione e abrasione, garantendo al contempo il mantenimento delle tolleranze e prevenendo la formazione di bave durante il funzionamento per oltre un milione di cicli.

5. In che modo l'ottimizzazione della progettazione senza sbavature contribuisce a ridurre i costi di rilavorazione nella lavorazione secondaria?

Grazie all'integrazione di tecniche di prevenzione delle bave, come i canali di sfiato da 0,5 mm , nel nostro processo durante la fase DFM (Design for Manufacturing) e all'ottimizzazione dei processi di iniezione, possiamo prevenire oltre il 99,8% delle bave. Eliminando quasi completamente la possibilità di formazione di bave, riduciamo al minimo le rilavorazioni nei processi secondari che prevedono la rimozione manuale delle bave, con un conseguente risparmio per il cliente.

6. Il preventivo per lo stampaggio a iniezione comprende un'analisi preliminare gratuita di DFM (Design for Manufacturing) e di flusso dello stampo?

Certamente, tutte le richieste iniziali di parti sovrastampate includono un'analisi DFM e un report di simulazione MoldFlow gratuiti del valore di 1.500 dollari . L'analisi pre-stampaggio ci aiuta a identificare e risolvere eventuali problemi che potrebbero verificarsi durante la produzione, tra cui intrappolamenti d'aria, linee di saldatura, ritiri e formazione di bave .

7. Perché scegliere il servizio di sovrastampaggio di precisione di LS Manufacturing rispetto ai fornitori a basso costo?

Scegliete LS Manufacturing per una collaborazione a livello di sistema, piuttosto che per una semplice transazione. Il nostro sistema integrato di ispezione visiva in linea al 100%, il controllo di processo certificato IATF 16949 e la manutenzione proattiva degli stampi per l'intero ciclo di vita ci consentono di fornire componenti estremamente affidabili in grandi volumi, con una percentuale di successo al primo passaggio superiore al 99,8%, una combinazione irraggiungibile per i fornitori a basso costo.

8. Come si garantisce che i campioni iniziali soddisfino gli standard di sovrastampaggio senza sbavature?

Per garantire che i campioni non presentino sbavature fin dal primo lotto, eseguiamo la prova T1 nell'officina di precisione avvalendoci di ingegneri di processo esperti e utilizzando un sensore di pressione in cavità in tempo reale, insieme a un approccio di stampaggio scientifico . In questo modo, documentiamo e ottimizziamo con cura i parametri della finestra di processo, come velocità di iniezione, pressione e temperatura .

Riepilogo

La sovrastampatura di alta qualità si ottiene grazie a un'attenta progettazione e lavorazione degli stampi, piuttosto che alla semplice stampatura a iniezione. Lo stampaggio senza bave implica un'accurata ottimizzazione del design e una rigorosa gestione della qualità dell'acciaio e delle tolleranze di lavorazione. Sfruttando l'esperienza nella produzione di precisione B2B, una precisione di accoppiamento degli stampi di ±0,005 mm e un sistema di preventivazione avanzato basato sui dati, LS Manufacturing consente ai clienti globali di realizzare una produzione di massa a ciclo chiuso.

Stanco di combattere con le sbavature di sovrastampaggio e le costose modifiche agli stampi? Clicca su [Richiedi un preventivo personalizzato per il sovrastampaggio e una revisione DFM gratuita] per caricare i tuoi disegni STEP/IGS. Entro 24 ore, i nostri esperti ingegneri specializzati in stampi ti forniranno un preventivo professionale, completo di raccomandazioni per migliorare le zone di transizione e di chiusura dello spessore delle pareti, insieme a stime dettagliate dei costi per garantire il successo del tuo progetto.
