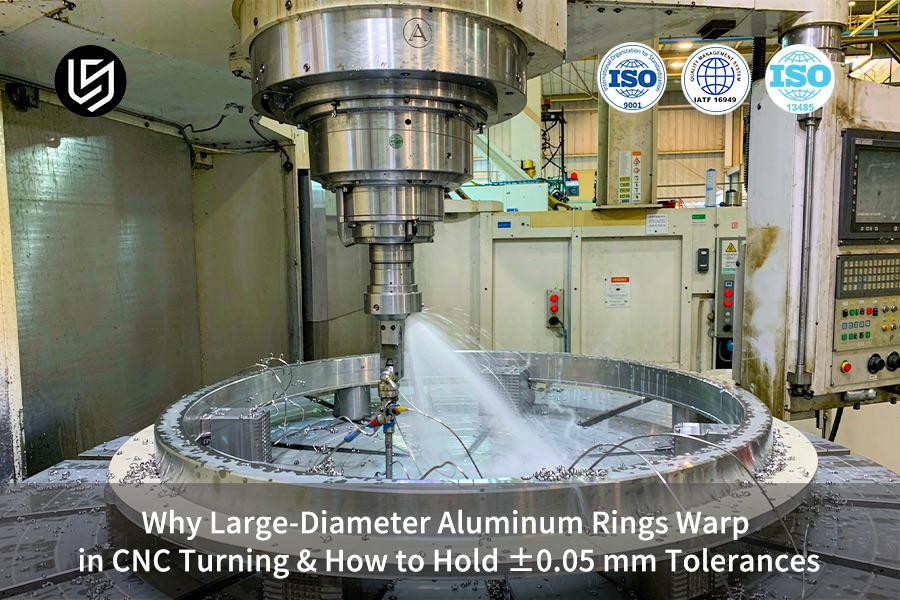

لماذا تتشوه حلقات الألومنيوم ذات القطر الكبير في عملية الخراطة باستخدام الحاسوب (CNC) وكيفية الحفاظ على دقة ±0.05 مم

حلقة ألومنيوم كبيرة مصنعة بتقنية CNC لأن الإجهاد المتبقي المتراكم والتثبيت ثلاثي النقاط يشوه الجدران الرقيقة - لذلك لا يمكن أن تتحمل التفاوتات في الحالة الحرة ±0.05 مم عملية من مرحلة واحدة.

تحافظ شركة LS Manufacturing على هذا المستوى من خلال الجمع بين مخزون 6061-T651 الممدد مسبقًا، وفكوك ناعمة تغطي 360 درجة، وتسلسل خشن-فك-تشطيب مع تخفيف الإجهاد الوسيط - وهو مسار تم التحقق من صحته على أكثر من 1200 عملية قطع تجريبية في 2025-2026 مما أدى إلى خفض إعادة العمل على الدفعة من 16.8٪ إلى 2.1٪.

دليل مرجعي سريع

يجب معالجة حلقات سبائك الألومنيوم كبيرة الحجم في ظل ظروف تحكم دقيقة في التشوه. ويختلف أداء تقنيات التحكم في التشوه المستخدمة في معالجة حلقات سبائك الألومنيوم كبيرة الحجم اختلافًا جذريًا.

تمنع المعالجة المسبقة للمادة عدم استدارة الحلقات ذات الأقطار الكبيرة نتيجةً لعوامل فيزيائية. ويضمن التثبيت المتناظر بزاوية 360 درجة عدم حدوث أي تشوهات إضافية في التثبيت. وبذلك، يصبح نطاق التفاوت الموضح في الرسم نتيجة قابلة للتكرار.

قم بتنزيل خريطة عملية التحكم في تشوه حلقات الألومنيوم الكبيرة - وهي عبارة عن سير عمل مرئي يغطي اختيار المواد الممدودة مسبقًا، وإجراء الحفر بالفك الناعم بزاوية 360 درجة، وتسلسل الخشونة وفك التثبيت والتشطيب ، ومعايير فحص الحالة الحرة لقبول التفاوتات المطبوعة.

أهم النقاط

يُحدد حد الدقة بإجهاد المادة: يُشحن الألمنيوم المشدود مسبقًا بإجهاد حبيبي متساوٍ. تزيل عملية التشكيل الأولي الطبقة الخارجية المضغوطة. سيحتوي المنتج الخام على مجال إجهاد موحد في الداخل بدلاً من أن يكون ملتفًا.

لا يحدث أي تشوه في نقطة التثبيت بفضل التثبيت السطحي والفكوك المرنة المغلقة بالكامل: سيحافظ الحمل الهيدروليكي الموزع بالتساوي حول محيط الحلقة على الجدران ضمن نطاق المرونة. وستبقى الحلقة النهائية مستديرة بعد إزالة المشابك.

يتم فصل عمليات التخشين والتشطيب مع معالجة وسيطة لتخفيف الإجهاد: يسمح فك تثبيت قطعة العمل أثناء العملية باسترخاء الإجهاد المرن اللدن قبل بدء التشطيب. يحافظ التشطيب عالي السرعة مع معدل تغذية منخفض على انخفاض مدخلات الحرارة. تقع الحلقات النهائية ضمن نطاق التفاوت المسموح به دون أي انحراف في الحجم.

انخفاض التكاليف الإجمالية وزيادة الإنتاجية: تعالج عملية المعالجة الموحدة المضادة للتشوه جميع تأثيرات المواد والتثبيت والحرارة قبل القطع الأول. كما تساهم ميزانية مصادر المواد في خفض معدل الهدر وتحسين جدول التسليم.

لماذا تتشوه حلقات الألومنيوم الكبيرة أثناء عمليات الخراطة باستخدام الحاسوب؟

تتعرض حلقات الألمنيوم الكبيرة للتشوه أثناء عملية الخراطة باستخدام الحاسوب (CNC) عند اجتماع ثلاثة عوامل: الإجهاد المتبقي الناتج عن الدرفلة في المادة الخام، وانخفاض الصلابة الشعاعية للجدار الرقيق، والأحمال النقطية غير المتماثلة التي يطبقها ظرف التثبيت ثلاثي الفكوك. تحتوي المادة الخام في حلقات الألمنيوم 6061 على إجهاد متبقٍ ناتج عن الدرفلة يتراوح بين 30 و80 ميجا باسكال . تنقسم عملية خراطة حلقات الألمنيوم الدقيقة إلى ثلاث مراحل: التخشين، ومعادلة الإجهاد، والتشطيب الدقيق .

الإجهاد المتراكم والحرارة يكسران تناظر الحلقة

يعزو مهندسو خدمة الخراطة باستخدام الحاسوب ذات الأقطار الكبيرة انحناء الحلقات إلى العوامل الثلاثة التالية:

• يؤدي إزالة الكتلة غير المتماثلة أثناء عملية التخشين إلى توزيع إجهاد الدرفلة غير المتجانس.
• يؤدي تجاوز نسبة القطر إلى الجدار 40:1 إلى انخفاض الصلابة الشعاعية.

حلقات زنبركية بيضاوية الشكل لتثبيت النقاط

تُطبّق مشابك ثلاثية الفكوك قوةً على جدار بسمك 3 مم عبر ثلاث نقاط، وتُشكّل حلقات زنبركية بيضاوية الشكل بعد تحريرها. تصل مشابك الفكوك الصلبة إلى نقطة الخضوع البالغة 276 ميجا باسكال للفولاذ 6061-T6 عند هذه النقاط الثلاث. أما الفكوك المرنة فتوزّع الحمل على كامل المحيط.

تتبع عملية الخراطة باستخدام الحاسوب (CNC) لمنع التشوه مصفوفة الفرز التالية:

1. يتم إجراء اختبار مقياس الإجهاد لحفر الثقوب (ASTM E837-20) على كل دفعة حرارية قبل عملية التخشين.
2. تتيح عملية فك تثبيت الحلقات بعد عملية التشكيل الأولي باستخدام خراطة CNC المصنوعة من الألومنيوم المخصص، وقتاً كافياً لاستقرار ارتداد الحلقة قبل التشطيب النهائي.

بنود العمل

• حدد مخزون 6061-T651 الممدد مسبقًا بالإضافة إلى قيم إجهاد حفر الثقوب قبل التخشين.
• يشترط وجود فترة استقرار ارتداد غير مثبتة بين مرحلة التخشين والتشطيب لجميع الحلقات التي تزيد نسبتها عن 40:1.

مصدر البيانات: دليل الآلات، الطبعة 31، الفصل 8 - ميكانيكا القطع ومواصفات التحكم في تشوه الخراطة ذات الجدران الرقيقة.

كيف تتسبب الإجهادات المتبقية في المواد في تشوه الحلقات ذات الجدران الرقيقة؟

ينتج التواء المادة الناتج عن الإجهاد المتبقي في حالة عدم التحميل عن إجهادات غير متساوية في الشبكة البلورية، والتي تحدث في المواد غير المشدودة بشكل كافٍ، وتزول بفعل عملية التشغيل. يُقلل الخراطة الدقيقة لحلقات الألمنيوم على فولاذ 6061-T651 المشدود مسبقًا من خطر التشوه بنسبة 90% .

أين يوجد تدرج الإجهاد

يجمع قضيب 6061-T6 العادي بين الطبقة الخارجية واللب المُجهدين وفقًا لعملية المعالجة الحرارية ASTM B918، حيث تتجاوز قوة كل منهما 80 ميجا باسكال . أما قضيب 6061-T651 المُمدد مسبقًا فيتحمل الإجهاد بشكل دائم. بالنسبة لمشتري خدمة الخراطة CNC للألمنيوم الذين لا يقومون بعملية التمديد، فإن حلقات الساعات تنثني بمجرد قطع 3 مم من القطر الخارجي للطبقة الخارجية.

تكلفة عملية التمديد المسبق T651 تبلغ بضعة سنتات للكيلوغرام وتوفر ثمن الخاتم.

كيف تُعيد عملية إزالة الجلد بناء اللحظة

بمجرد إزالة الطبقة الخارجية بسمك 3 مم، لا يتبقى للحلقة طبقة مضغوطة لموازنة شد القلب، فتتخذ شكلًا بيضاويًا. عند انعدام الحمل، يؤدي الشد المتراكم إلى انحناء الحلقة. تبدأ عملية منع الالتواء باستخدام الخراطة CNC من لحظة الشراء: تطلب T651، وتتحقق من التمدد في تقرير اختبار المواد (MTR؛ شهادة تتبع الدفعة الحرارية) . ببساطة: تصلك القطعة الخام جاهزة. لا يمكن لإعادة القطع ثلاثية المحاور إزالة إجهاد الشبكة لأن التخفيف يتطلب حرارة أو شدًا مسبقًا.

منحنى التلدين للحلقات المطروقة

تتطلب عملية تشكيل الحلقات الكبيرة عملية تلدين عند درجة حرارة 345 درجة مئوية لمدة ساعتين، مع تبريد الفرن بمعدل لا يتجاوز 25 درجة مئوية في الساعة حتى الوصول إلى 260 درجة مئوية. وتستفيد عمليات الخراطة باستخدام الحاسوب (CNC) بكميات صغيرة بشكل كبير، حيث أن قطعة واحدة متضررة قد تُفسد عملية إنتاج النموذج الأولي بأكملها.

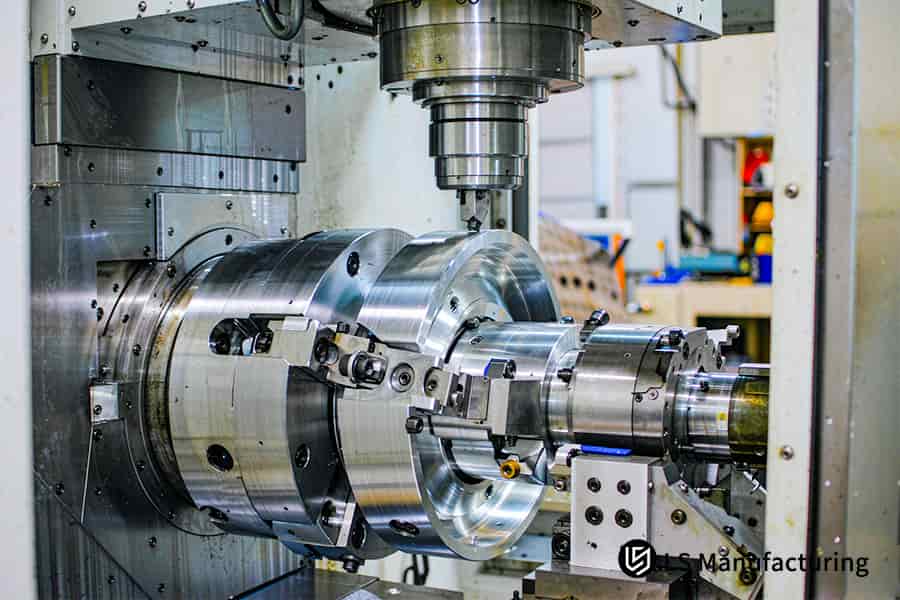

الشكل 1: يستخدم مصنع خراطة حلقات الألومنيوم الدقيقة أدوات R 0.2 مم.

ما هي طرق تثبيت المشغولات التي تمنع التشوه في عملية الخراطة الحلقية باستخدام الحاسوب؟

يُعدّ نظام التثبيت ذو الفكّين الناعمين ذي الفتحة الدائرية الكاملة أو نظام التثبيت الفراغي السطحي أفضل طريقة لتثبيت حلقات الألمنيوم ذات الجدران الرقيقة. تعمل فكوك الألمنيوم المنقسمة على توزيع إجهاد يتراوح بين 0.8 و 1.2 ميجا باسكال على طول القطر بالكامل للحفاظ على استدارة الحلقة عند فكّها. يجب على عملاء خدمة الخراطة CNC لحلقات الألمنيوم الكبيرة تجنّب استخدام الفكوك الصلبة ثلاثية الفكّين، لأنها تُحدث نقاط تلامس تُجبر الحلقات على التشكّل على هيئة بتلات ثلاثية الفصوص.

حفر متدرج للفكوك اللينة ذات التلامس الكامل

تستخدم خدمات الخراطة الدقيقة باستخدام الحاسوب فكوكًا ناعمة مغلفة (فكوك ألومنيوم مقسمة تم حفرها لتتناسب مع القطر الخارجي للحلقة) عندما يكون سمك الجدار أقل من 4 مم.

1. قم بتوسيع تجويف الفكين بشكل تقريبي مع ترك مسافة 0.5 مم للقياس النهائي.
2. قم بعمل ثقب نهائي بعمق 0.2 مم لإغلاق فجوة اللحام حتى 0.02 مم .

مشابك الوجه، ومثبتات التفريغ، والمحاور القابلة للتمدد

يؤدي التثبيت الأمامي (باستخدام البراغي المحورية أو ألواح الضغط العائمة ) إلى إزالة التحميل القطري تمامًا. تعمل ظروف التثبيت الفراغية عند ضغط -0.08 ميجا باسكال.

تستفيد مجموعات نماذج الألمنيوم المصنعة باستخدام آلات CNC بشكل كبير، حيث أن أي خطأ من شأنه أن يفسد المجموعة بأكملها.

مصدر البيانات: قاعدة بيانات LS Manufacturing التجريبية 2025-2026 (سجلات التحقق من عدم تشوه تجهيزات تثبيت العمل، حجم العينة >1200).

كيف تحمي استراتيجية التشطيب الأولي والنهائي متعددة المراحل التفاوتات المسموح بها؟

تُعدّ عملية الخراطة متعددة المراحل، التي تشمل الخراطة الخشنة والتشطيب النهائي، سلسلة معالجة تفصل بين إزالة المواد الخام بكميات كبيرة والتشطيب الدقيق. وتحدث خطوة فك التثبيت بين هاتين المرحلتين، مما يُخفف الإجهاد المحصور قبل تحديد الأبعاد النهائية. وبذلك، تبقى دقة خراطة حلقات الألومنيوم ±0.05 مم ضمن نطاق تشطيب ±0.01 مم، ويتوقف انحراف هندسة الحلقة بمجرد شحن القطعة.

قم بالتجريف، ثم حرر، ثم أعد التثبيت

تُجرى عملية التخشين على أكثر من 80% من القطعة الخام، مع هامش تشطيب نهائي قدره 0.35 مم. ويبقى عمق التخشين ثابتًا عند 2-3 مم لكل تمريرة. ينبغي على مشتري خدمات الخراطة CNC في مجال الطيران والفضاء الإصرار على فك التثبيت بالكامل في الخطوة التالية، لأن الإجهاد المحصور يستمر في الحركة.

يستغرق ارتداد الحلقة وقتاً، وليس قوة. يُنصح بوضعها في مكان بارد بدرجة حرارة 20 مئوية وتركها لمدة تتراوح بين 8 و24 ساعة لتستقر قبل الانتهاء من تشكيلها.

تُعاد تثبيت الحلقات عند ضغط يتراوح بين 0.4 و0.6 ميجا باسكال؛ ثم يُفحص الانحراف الدائري باستخدام مؤشر قياس عند دقة ≤0.005 مم في أربعة مواضع للساعة. باختصار: لا تخضع الحلقة لعمليات التصنيع إلا بعد توقف الحركة.

النسخة النهائية والفرقة النهائية

ستزيل عمليات القطع النهائية المادة المتبقية من الأسطح والوصلات بمعدل 0.05-0.10 مم/دورة (الوصلة - كتف تحديد موقع الحلقة المتزاوجة) . لا تستطيع عملية التصنيع من قطعة واحدة الحفاظ على نطاق من فئة 10 ميكرون بسبب الحرارة المحتبسة والإجهاد.

يجب أن يتضمن مصدر خدمة الخراطة CNC ذات القطر الكبير إجراء فك التثبيت في أمر الشراء.

تحدد نطاقات الفئة الدقيقة في ISO 2768-1:1989 معايير قياس CMM (آلة قياس الإحداثيات) الخاصة بك لتتوافق مع الرسومات.

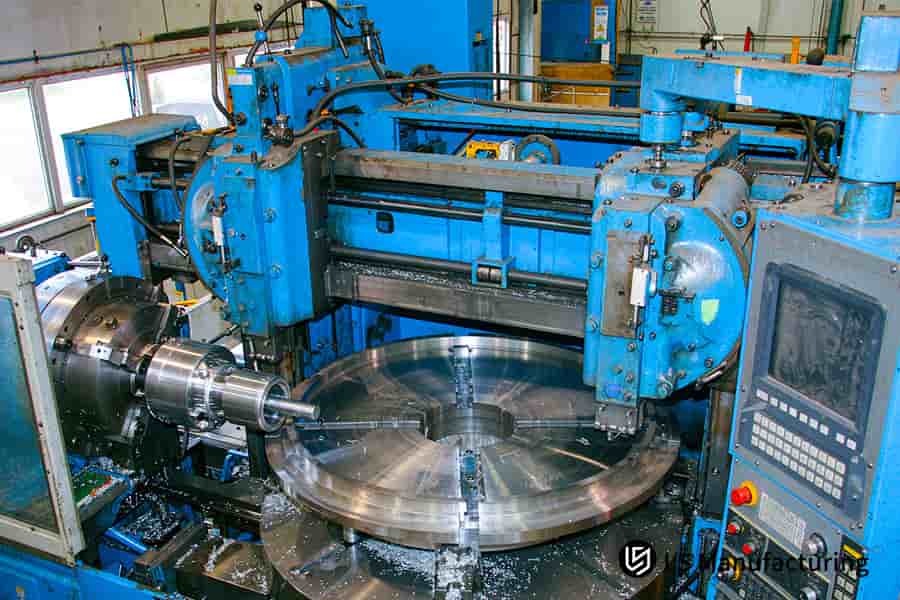

الشكل 2: خدمة الخراطة CNC ذات القطر الكبير تتطلب تخفيف الإجهاد عند درجة حرارة 175 درجة مئوية.

تعرّف على المهندسين الذين يقفون وراء هذا الدليل: التميز في التصنيع الدقيق

تتمتع غلوريا، كبيرة مهندسي التصنيع الدقيق في شركة LS Manufacturing، بخبرة تزيد عن 15 عامًا في مجال التصنيع باستخدام الحاسب الآلي (CNC) والتحكم في الأبعاد الهندسية والتفاوتات (GD&T) . ستقوم غلوريا بتقييم معايير وقيود تثبيت القطع في رسومات الخواتم الخاصة بكم. اطلعوا على مؤهلات غلوريا في مجال الهندسة الدقيقة لبدء مناقشة التشوهات.

عندما استمرت مشكلة الشكل البيضاوي بعد إزالة الطبقة الخارجية، لجأ مهندسو شركة LS إلى استخدام سبيكة 6061-T651 ممدودة مسبقًا بنسبة 2.5%، مع معالجة حرارية عند درجة حرارة 175 درجة مئوية لمدة 3 ساعات، وضغط تثبيت 0.9 ميجا باسكال. وتحدد بيانات تشغيل الألومنيوم من إصدار Walter 2025 نطاق التشطيب النهائي.

تُصدر جمعية مهندسي السيارات الدولية شهادة AS9100D، وتُوجّه شهادتا AS9100D وISO 9001:2015 عملية التصنيع في شركة LS Manufacturing. يتم قياس استدارة جميع الدفعات في الحالة الحرة باستخدام جهاز قياس الإحداثيات Zeiss PRISMO (خطأ مكاني MPEE ≤ 0.9 + L/350 ميكرومتر)، بينما يُشكّل معيار ASME Y14.5-2018 تقاريركم. تستغرق مراجعة تصميم قابلية التصنيع (مراجعة الرسم قبل القطع) ساعتين كحد أقصى.

ما هي معايير القطع التي تقلل من تراكم الحرارة في حلقات الألومنيوم؟

تُعدّ معايير القطع المُخفّضة للحرارة مجموعةً من التحسينات التي تنقل أكثر من 85% من طاقة القطع إلى الرايش بدلاً من الجزء المُشَكَّل. ستكون درجة حرارة التجويف عند الشحن مماثلةً لدرجة حرارته عند التشغيل.

أين تتسرب الطاقة المقطوعة

يتميز الألومنيوم بموصلية حرارية تبلغ 167 واط/متر·كلفن ، ويوزع طاقة القطع بالتساوي بين الرايش والأداة وقطعة العمل. ويستحوذ الرايش على الجزء الأكبر من هذه الطاقة - أكثر من 85%، بينما تحصل الأداة على حوالي 10% بفضل سائل التبريد المستحلب الذي يمر عبرها، أما الباقي فيُترك لقطعة العمل.

1. رقائق البطاطس: >85% من الطاقة المقطوعة.
2. الأداة: ≈10%، يتم تبريدها بواسطة مستحلب يمر عبر الأداة.
3. قطعة العمل: ≈5%، وهو الجزء المسؤول عن تغيير الحجم.

تحافظ عملية تشكيل حلقات الألومنيوم الدقيقة على قطعة العمل تحت درجة الحرارة التي تتمدد عندها خارج الحلقة.

قرارات المعلمات وسائل التبريد

بالنسبة لمادة 7075-T651 الأكثر صلابة (503 ميجا باسكال خضوع) يجب استخدام Vc 220 م/دقيقة مع fz 0.06 مم/دورة.

حافظ على عدد مرات التشطيب أقل من 0.35 مم لكل جانب - فالقطع الأثقل تحرف الجدران الرقيقة وتترك سطحًا متموجًا.

• فيضان المستحلب عند 7 ميجا باسكال: زيادة قصوى قدرها 3 درجات مئوية.
• البروز الذي يتجاوز 3X: قضيب حفر مخمد.

يجب أن تتضمن طلبات عروض أسعار الخراطة الدقيقة باستخدام الحاسوب (CNC) ذكر سائل التبريد. تضمن درجة الحرارة الثابتة الحصول على أفضل النتائج. تنخفض تكلفة خراطة حلقات الألومنيوم بعد أن تصبح القطع الساخنة غير بحاجة إلى إعادة قطع.

مصدر البيانات: توصيات والتر الرسمية لمعلمات القطع وإرشادات التوازن الحراري للخراطة عالية السرعة للجدران الرقيقة المصنوعة من الألومنيوم (إصدار 2025).

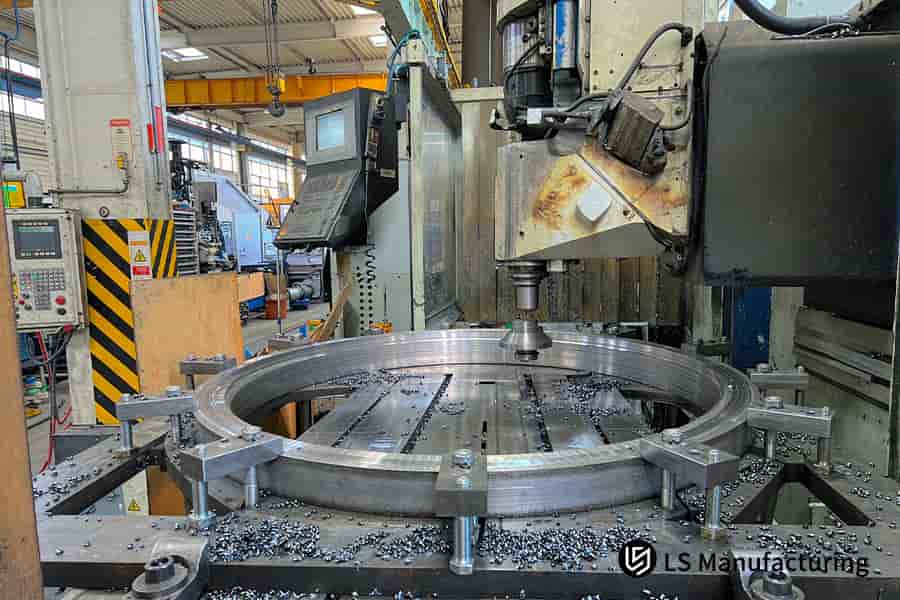

الشكل 3: عملية الخراطة باستخدام الحاسوب (CNC) لمنع التشوه تحقق تشطيب سطح Ra 0.8 ميكرومتر.

ما هي أشكال الأدوات التي تقلل من قوى القطع الشعاعية على الجدران الرقيقة؟

تتميز هندسة أدوات القطع المُخفِّضة للقوة الشعاعية بهندسة إدخال موجبة عالية، تجمع بين زاوية ميل حادة وحافة قطع مصقولة. تُقلِّل إدخالات الماس متعدد البلورات (PCD) الدفع الشعاعي بأكثر من 45% مع الحفاظ على سُمك جدار 4 مم. تعمل زوايا الميل الحادة ذات الحواف الحادة على إزالة الدفع الشعاعي قبل وصول القطع إلى الجدران الرقيقة.

ثلاث قواعد لاختيار الإدراج

تبدأ عملية تشكيل حلقات الألمنيوم بدقة ±0.05 مم بهندسة القطعة المُدرجة. يؤدي الدفع الشعاعي (Fy، وهي قوة تعمل عمودياً على محور المغزل) إلى ثني الجدران حتى قبل تشكل أي رقائق.

1. اضبط زاوية الميل ≥15 درجة مع تخفيف 8°-12° على حشوات PCD.
2. اضبط نصف قطر الأنف من R 0.2 مم إلى R 0.4 مم.
3. اختر حافة مصقولة مع فجوة مفتوحة بين الشظايا.

تحدد المواصفة القياسية ISO 513:2012 درجات كربيد التنجستن متعدد البلورات (PCD) وكربيد التنجستن بلغة مواصفات موحدة. ويستجيب موردو خدمات الخراطة السريعة باستخدام الحاسوب (CNC) بشكل أسرع إذا كانت الهندسة جزءًا من طلب عرض الأسعار (RFQ) .

لماذا يؤدي نصف قطر الأنف إلى انحراف الجدران

يوزع نصف قطر طرف أداة القطع البالغ 0.8 مم الضغط على طول قوس طويل، مما يُحدث اهتزازًا وتدرجًا. وتؤكد ورش خراطة حلقات الألومنيوم الدقيقة جودة تجهيز الحواف عن طريق تكبيرها.

تتميز هذه القطع بحواف دقيقة ذات نصف قطر صغير، مما يقلل القوة الجانبية إلى النصف تقريبًا. لا تصلح حشوات الكربيد المطلية للأغراض العامة لحلقات الجدران الرقيقة لأن الحافة الحادة تتجاوز سمك الرايش عند معدلات تغذية أقل من 0.1 مم/دورة.

يتطلب التوريد من مصنعي حلقات الألمنيوم باستخدام تقنية الخراطة CNC ذكر زاوية الميل، وزاوية التخفيف، ونصف قطر الأنف في أمر الشراء.

مصدر البيانات: سجلات التحقق من قوة أدوات التصنيع لشركة LS Manufacturing للفترة 2025-2026

كيف يمكن للمعالجة الحرارية بعد التصنيع أن تثبت أبعاد حلقات الألومنيوم؟

تُعدّ المعالجة الحرارية لتثبيت المنتج بعد التشغيل عملية تلدين لتخفيف الإجهاد تُجرى بعد عملية التشكيل الأولي وقبل عملية الخراطة النهائية. يؤدي التسخين في الفرن عند درجة حرارة 175 درجة مئوية لمدة 3 ساعات إلى إزالة إجهادات التصلب، مما يمنع زحف الحلقة بعد فك التثبيت. تحافظ الحلقات المُثبّتة على شكلها الهندسي حتى بعد أشهر من التخزين، كما تحافظ على قوة سبيكة T651 المستخدمة في التجميع، مما يضمن اجتياز فحوصات التوافق فورًا.

تختلف طرق التثبيت في تخفيف الإجهاد والصلابة. ويتممنع التواء مواد الخراطة باستخدام الحاسوب عن طريق تخفيف الإجهاد دون جعل المادة المشدودة مسبقًا لينة.

يؤدي التسخين في الفرن إلى إزالة جميع الإجهادات المتبقية دون تغيير صلابة برينل. يجب تحديد طريقة التثبيت عند طلب عرض سعر لتصنيع حلقات الألمنيوم حسب الطلب . باختصار: تعمل الطرق الحرارية على تثبيت نطاق التفاوت المسموح به دون التأثير على صلابة المعدن.

نقع النوافذ ووضع العملية

يُعدّ تخفيف الإجهاد بالاهتزاز (VSR، فترة رنين من 20 إلى 30 دقيقة) فعالاً للأجزاء الكبيرة جدًا بحيث لا يمكن معالجتها في الفرن. يجب أن تتضمن عملية توجيه خدمة الخراطة CNC لحلقات الألمنيوم الكبيرة فترة نقع مباشرة بعد عملية التشغيل الأولي.

إن تقديرات موردي خراطة الألومنيوم باستخدام الحاسوب تتجاهل الخطوات الحرارية، لذا عليك التأكد من طريقة التثبيت مسبقًا.

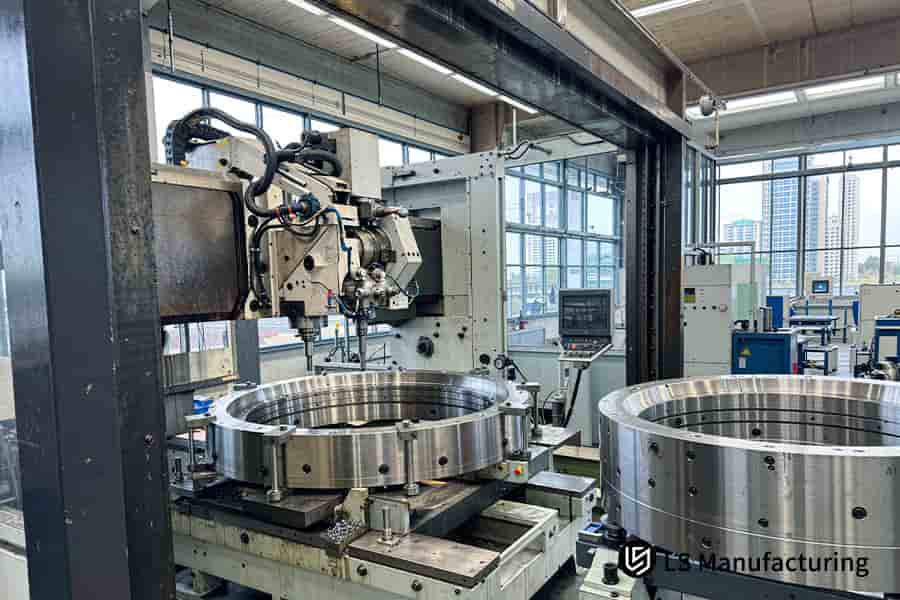

الشكل 4: طلب عرض أسعار لتصنيع حلقات الألمنيوم حسب الطلب يتحقق من التفاوت المسموح به ±0.008 مم.

كيف يقوم المهندسون بفحص حلقات الألمنيوم الكبيرة دون حدوث تشوه في الحالة الحرة؟

يُعدّ فحص الحالة الحرة طريقة قياس تعتمد على فحص الحلقات على دعامة غير مقيدة ومحايدة للجاذبية، بدلاً من استخدام طاولة مثبتة. يُخفي الفحص باستخدام الدعامة المثبتة ارتداد الحلقة، مما يضمن مطابقة خط التجميع للحلقات البيضاوية بعد التسليم. يُتيح قياس جهاز Zeiss PRISMO CMM (آلة قياس الإحداثيات، مسبار المسح التلامسي) وفقًا لمعيار ASME Y14.5-2018 الحصول على قياس دقيق للاستدارة.

ماذا تعني الدولة الحرة في الرسم؟

لا تصل عملية تشكيل حلقات الألومنيوم بدقة ±0.05 مم إلى نطاق التفاوت المسموح به إلا في الحالة الحرة. ويحدد معيار ASME Y14.5 التباين في الحالة الحرة (الرمز Ⓕ، الشكل المقاس بدون قوى تقييد خارجية) كحالة افتراضية للأجزاء غير الصلبة.

يخفي نظام التثبيت المقيد ارتدادًا يصل إلى 0.1 مم. كما أن الحلقات التي تمر عبر لوحة مثبتة بمسامير قد تعيق عملية التجميع.

يجب أن يوضح طلب عرض أسعار خدمات الخراطة الدقيقة باستخدام آلات CNC بوضوح حالة القياسات. تقلل قياسات حالة القياس من مخاطر الهدر من خط التجميع إلى ورشة الخراطة.

طرق القياس والدعم الخالي من الإجهاد

يوفر قياس الهواء (طريقة القياس غير التلامسية بنفث الهواء) أبعاد التجويف دون خطأ في الشكل.

• الميكرومتر اليدوي: ±0.02 مم، يعتمد على المشغل اليدوي.
• مقياس الهواء: ±0.005 مم، فقط للأقطار.
• تم الإبلاغ عن شكل جهاز قياس الإحداثيات Zeiss PRISMO CMM: ±0.0018 مم.

تُعدّ قياسات المسح التلامسي مناسبة للحلقات التي يزيد قطرها الخارجي عن 400 مم، لأنّ استدارة الحلقة تتطلب 240 نقطة. تنخفض تكلفة خراطة حلقات الألومنيوم عندما لا يرفض الفحص الحلقات بعد فك التثبيت.

تُستخدم حلقات الدعم ثلاثية النقاط (ثلاث كرات متباعدة بزاوية 120 درجة) تحت ضغط مسبق قدره 0.05 نيوتن. يجب على فرق التوريد أن تطلب من المورد الإبلاغ عن استدارة الحلقة في حالتها الحرة، وليس استدارتها بعد التثبيت.

مصدر البيانات: تقرير المعايرة الرسمي لآلة قياس الإحداثيات Zeiss CMM (خطأ الإشارة المكانية MPEE ≤0.9+L/350 ميكرومتر) ومعيار ASME Y14.5-2018 للأبعاد الهندسية والتفاوتات.

خدمة الخراطة الدقيقة باستخدام الحاسوب (CNC) من شركة LS Manufacturing لحلقات الأقمار الصناعية الفضائية: حل مشكلة التشوه الشديد في استدارة الأسطح

أدت إعادة هندسة سلسلة العمليات إلى إعادة حلقة هوائي القمر الصناعي إلى نطاق التفاوت المسموح به، مما أوقف عمليات القطع التجريبية المتكررة. الخراطة باستخدام الحاسوب (CNC) ساعدت قضبان الشد المسبق، والتلدين أثناء العملية، وانخفاض الضغط الهيدروليكي في القضاء على الارتداد منذ البداية.

تحديات العميل

استُخدمت حلقات من سبيكة الألومنيوم 6061-T6 بقطر خارجي 650 مم وسماكة جدار 6.2 مم لآلية نشر رادار الأقمار الصناعية. تراوح انحراف الاستدارة في الحالة الحرة بين 0.18 مم و0.25 مم بعد فك التثبيت. أدى النقص عن نطاق التفاوت المسموح به في الرسم إلى تكلفة قدرها 348 دولارًا أمريكيًا للوحدة الواحدة وفترة تسليم مدتها 14 يومًا.

حلول التصنيع LS

في اختبار النموذج الأولي، سُجِّلَ انحراف بيضاوي قدره 0.08 مم بعد إزالة الطبقة الخارجية لتخفيف الإجهاد في اللب. تم اختيار مادة 6061-T651، مع إجهاد مسبق بنسبة 2.5%، وخضعت لعملية تلدين وتثبيت لمدة 3 ساعات، مما أدى إلى خفض الإجهاد إلى 0.9 ميجا باسكال. استُخدمت في عملية التشطيب أدوات PCD بنصف قطر 0.2 مم، بمعدل fz = 0.08 مم/دورة، وسرعة Vc = 280 م/دقيقة .

نتائج

تم ضبط التفاوت المسموح به على ±0.008 مم لتشطيب السطح. انخفض سعر الوحدة بنسبة 22.4% إلى 270 دولارًا أمريكيًا مع تسليم خلال 9 أيام ، أي أسرع بنسبة 35.7% من السعر الأصلي. كانت دفعات الخراطة الحلقية الكبيرة باستخدام آلات CNC متوافقة مع معيار ASME Y14.5 الخاص بالولايات الحرة، مع توثيق AS9100D وتقارير CMM. خضعت الدفعات الأولى لاختبارات الاهتزاز لبرامج الأقمار الصناعية الأوروبية.

أخيرًا، وفّر تقرير الاستدارة الصادر عن ولاية فري ستيت لخط تجميعنا قطعةً موثوقة، حيث اختفت مشكلة الاستدارة التي كانت تعيق عملية التركيب لأشهر في أول دفعة تسليم. - كبير مهندسي الميكانيكا، برنامج هوائيات الأقمار الصناعية

مصدر البيانات: سجل مراجعة تحسين هندسة أجزاء الفضاء الجوي لشركة LS Manufacturing (المشروع رقم AERO-2026-804، حجم العينة >1200).

أرسل رسم الحلقة الخاص بك لإجراء مراجعة مسبقة للتمدد وتوافق التثبيت - سنقوم بتقييم حالة المخزون الحالية، ونمط تلامس الفك، وبدل التخشين، ثم نوصي بتسلسل مخصص للتخشين وفك التثبيت والتشطيب مع معلمات أدوات PCD للوصول إلى نطاق التفاوت المحدد في الحالة الحرة.

الأسئلة الشائعة

1. ما هو السبب الرئيسي للتشوه في حلقات الألومنيوم ذات القطر الكبير أثناء عملية الخراطة؟

ينشأ التواء حلقات الألومنيوم الكبيرة من الخامة والظرف، وليس من سرعة دوران المغزل. تعالج شركة LS Manufacturing كلا السببين قبل المرور الأول: حيث تحمل الخامات 6061-T651 المشدودة مسبقًا (ASTM B221) إجهادًا متبقيًا ≤15 ميجا باسكال، وتوزع الفكوك الناعمة كاملة المحيط قوة التثبيت بالتساوي.

مصدر البيانات: قاعدة بيانات القطع التجريبية لشركة LS Manufacturing 2025-2026، حجم العينة >1200.

2. كيف تحافظ شركة LS Manufacturing على دقة ±0.05 مم في حلقات الألمنيوم ذات الجدران الرقيقة؟

يتم تثبيت القطع بالتساوي على كامل محيط الفكين المرنين، وتقوم شركة LS Manufacturing بفك التثبيت بالكامل بين عمليات التشغيل الخشن والتشطيب. ويتم تخفيف الإجهاد المرن اللدن قبل المرحلة النهائية، وفقًا لظروف الحالة الحرة.

مصدر البيانات: معيار ASME Y14.5-2018 للأبعاد الهندسية والتفاوتات.

3. أي سبيكة من سبائك الألومنيوم توفر أفضل استقرار للأبعاد من أجل الخراطة الدقيقة؟

تمتلك شركة LS Manufacturing لوحة معتمدة وفقًا لمعيار ASTM B209 إما من سبائك الألومنيوم 6061-T651 أو 7075-T651، وذلك لأن عملية التمديد تُوحّد تدرج الإجهاد الداخلي قبل التصنيع. ويقوم فريق مراقبة الجودة بفحص عامل التمديد من شهادة المصنع قبل إنتاج أول قطعة.

4. كيف تقوم بتثبيت الحلقات ذات الجدران الرقيقة دون التسبب في علامات فك التثبيت أو التشويه البيضاوي؟

تبدأ عملية اختيار تجهيزات الخراطة باستخدام الحاسوب (CNC) بتغليفها بفكوك ألومنيوم ناعمة يتم حفرها بأبعاد الحلقة، حيث يتجاوز الحمل الواقع على الفكوك الصلبة حد المرونة للجدار الرقيق. يتم فحص علامات تلامس الفكوك وفقًا لمعيار ISO 8015 في شركة LS Manufacturing، وتُدرج مجموعة الفكوك المغلفة ضمن سعر العملية - دون أي تكلفة إضافية للأدوات.

5. هل يمكن للخراطة باستخدام الحاسوب (CNC) تحقيق تشطيب سطحي Ra 0.8 ميكرومتر على حلقات منع التسرب المصنوعة من الألومنيوم الكبيرة؟

تقوم شركة LS Manufacturing بتركيب حشوات مصقولة بدقة من الماس متعدد البلورات (PCD) ، ويتم إخراج الرقائق من طرف أداة القطع. تتوافق أسطح منع التسرب مع معيار ISO 1302 دون الحاجة إلى عملية تجليخ، مما يزيد من عمر خدمة مقعد الحشية.

مصدر البيانات: توصيات والتر بشأن معايير القطع، إصدار 2025.

6. كيف تتناسب المعالجة الحرارية لتخفيف الإجهاد مع عملية تصنيع حلقات الألومنيوم؟

تُجرى عملية تخفيف الإجهاد بين مرحلتي التشكيل الأولي والتشطيب، ولا تُجرى أبدًا بعد التشطيب لأن الفرن يُزيل الإجهاد الناتج عن التصلب الناتج عن التشغيل. تُنفذ شركة LS Manufacturing عملية تخفيف الإجهاد وفقًا لمعيار AMS 2770 ، وتتضمن خطط المشروع تواريخ التجميع بدلًا من أعمال تصحيح الزحف.

7. كيف تقوم شركة LS Manufacturing بفحص الحلقات الكبيرة لضمان دقة بيانات عدم الاستدارة؟

تُجرى عملية قياس الحالة الحرة بوضع الحلقة على دعامات متوازنة بفعل الجاذبية، وتتحكم شركة LS Manufacturing في عملية الفحص وفقًا لمعايير اختبار القبول ISO 10360-2 . وتحصل خطوط التجميع على أجزاء متطابقة هندسيًا مزودة بتقارير استدارة قطبية، تُشحن على دفعات.

مصدر البيانات: تقرير معايرة جهاز قياس الإحداثيات ثلاثية الأبعاد من شركة زايس، خطأ المؤشر المكاني MPEE ≤0.9+L/350 ميكرومتر.

8. ما هو الوقت المستغرق عادةً وتوفير التكاليف لحلقات الألمنيوم المصممة حسب الطلب؟

تدمج شركة LS Manufacturing عمليات التسعير والإعداد والفحص في سلسلة واحدة قابلة للتكرار باستخدام مكتبات فك قياسية ومسارات تحكم معتمدة وفقًا لمعيار AS9100D. تتجنب فرق المشتريات الأسعار المرتفعة للتشغيل التجريبي، ولا توجد رسوم على الأدوات في طلبات عروض أسعار الخراطة باستخدام الحاسوب (CNC) .

مصدر البيانات: قاعدة بيانات LS Manufacturing 2025-2026 من عرض الأسعار إلى التسليم

اطلب عرض أسعار جاهز للإنتاج لمجموعة حلقات الألمنيوم ذات الجدران الرقيقة الخاصة بك - سنقوم بتثبيت مخزون 6061-T651 الممدد مسبقًا، وفكوك ناعمة متطابقة مع التجويف، وتليين تخفيف الإجهاد الوسيط، وفحص الحالة الحرة باستخدام جهاز قياس الإحداثيات ثلاثي الأبعاد من Zeiss، وتسليم النماذج الأولية مع وثائق AS9100D وتقارير اختبار الاهتزاز.

ملخص

أربع آليات تحكم تضمن بقاء حلقة ألومنيوم كبيرة ضمن نطاق التفاوت المسموح به في عملية السحب: معالجة المادة الخام لتخفيف الإجهاد، والتثبيت الدائري الكامل، والقطع الدقيق، وقياس حالة التمدد. حتى أقوى المخارط لا تستطيع الحفاظ على نطاق التفاوت المسموح به في عملية السحب، ناهيك عن دقة أعلى، دون فصل عملية التخشين عن عملية التشطيب، بالإضافة إلى تخفيف الإجهاد أثناء القطع. سيتم تسليم حلقاتكم مع ضمان إمكانية التتبع وفقًا لمعياري ISO 9001:2015 و AS9100D، بالإضافة إلى معايير كاملة لمقاومة التشوه تم الحصول عليها من خلال أكثر من 1200 تجربة.

أرسل رسمك ثنائي أو ثلاثي الأبعاد لحلقة ألومنيوم بصيغة STEP أو IGES أو PDF لتجنب الهدر الناتج عن عدم استدارة الحلقة وعمليات ضبط الآلات المتكررة. سيتم إرسال تقرير عرض أسعار التصميم للتصنيع (DFM) المخصص إليك في غضون ساعتين، متضمنًا تقييم مخاطر التشوه، وتوصيات بشأن دقة المقاسات، وحساب تكاليف الإنتاج بكميات كبيرة. سيتم طرح رسوماتك في السوق دون أي تأخيرات ناتجة عن عملية القطع التجريبي.
