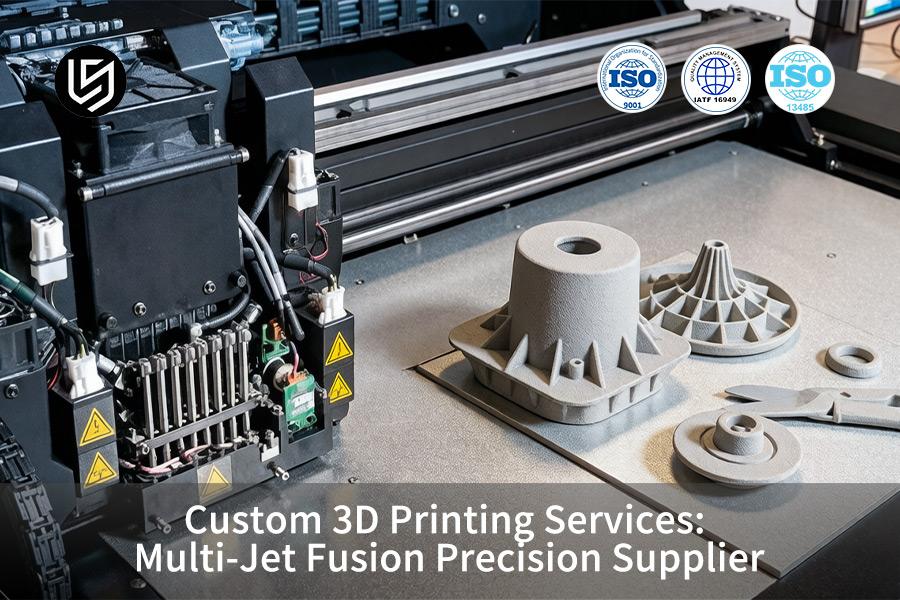

خدمات الطباعة ثلاثية الأبعاد المخصصة: مورد دقة Multi-Jet Fusion

خدمة الطباعة ثلاثية الأبعاد المخصصة باستخدام Multi-Jet Fusion (MJF) هي عملية تصنيع مضافة صناعية تعمل على حل المشكلة التي يواجهها المهندسون أثناء فحص أنواع خيوط الطابعة ثلاثية الأبعاد: للجمع بين القوة الكبيرة ودقة الميكرون. تشتمل مشاكل FDM التقليدية على ضعف التصاق طبقة إلى طبقة والبنية متباينة الخواص، مما يؤدي إلى تفاوت الأبعاد يتجاوز ±0.2mm والفشل الهيكلي - أكثر من 35% من النماذج الأولية الوظيفية تتعطل بسبب قيود المحور Z.

من خلال استخدام خدمة طباعة ثلاثية الأبعاد ذات دمج متعدد النفاثات ذات جودة صناعية، تحصل شركة LS Manufacturing على أجزاء متناحية تمامًا بأبعاد يتم الاحتفاظ بها في حدود ±0.1 مم - مما يحل مشكلة عدم دقة الاتجاه النموذجية للإنشاءات من النوع الفتيل. من خلال دمج المسحوق على مستوى الميكرون، يتم ربط البنية الجزيئية بالتساوي على طول جميع المحاور، وبالتالي إنتاج نماذج أولية وظيفية تتحمل الأحمال دون أن تتشوه أو تنقسم. ويؤدي هذا إلى خفض تكلفة النماذج الأولية بنسبة 30% على الأقل، كما هو موضح في وصف العملية أدناه.

طباعة ثلاثية الأبعاد بتقنية Multi-Jet Fusion (MJF): مرجع سريع لأجزاء النايلون الدقيقة

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 99.9994%؛ الارتفاع: 328.984 بكسل؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> التحدي الحل النتيجة تباين اللون والسطح التحكم في عملية التبريد وما بعد الصباغة؛ انفجار خرزة Ra 3-6μm. لمسة نهائية غير لامعة متناسقة للمرفقات. دقة الارتفاع Z​ Cتصحيح الانكماش المُعيَّر (~15.5%); عملية الاحماء قبل البناء. التفاوتات ±0.1mm على المحور Z؛ ±0.05 مم على محاور X-Y. الاحتفاظ بالملكية​ نسبة المسحوق الطازج ≥30% مسحوق معاد تدويره؛ التحكم في مدخلات طاقة الأشعة تحت الحمراء. HDT 175 درجة مئوية (يؤثر بشكل مباشر: يتجنب التليين تحت حرارة المحرك، ويمنع فشل الختم ومسؤولية الاستدعاء)؛ قوة الشد ≥48MPa (PA12). دمج الميزات الجميلة دبابيس توجيه عمودية؛ الصهر عالي الدقة مع زيادة كمية العامل. قادر على حل دبابيس 0.6 مم وفتحات 0.3 مم. التزييف على الشقق الكبيرة عملية التداخل وعملية التهدئة البطيئة. تفاوت التسطيح ±0.2mm للأجزاء المسطحة الطويلة 200mm .

النصائح الرئيسية:

• تتفوق MJF في أجزاء النايلون الوظيفية: تنتج PA12 MJF خصائص المواد المتناحية، والتجمعات المقاومة للماء، و±0.1 مم تفاوتات الطباعة ثلاثية الأبعاد - رائعة للمرفقات وأدوات الرقص والنماذج الأولية للمفصلات الحية.
• تؤثر نسبة مزيج المسحوق على الجودة: تحافظ نسبة المسحوق المعاد تدويره ≥30% على خصائص المواد وتجانس الألوان؛ ناقش معهم معدل التحديث الذي يقدمه مزود الخدمة.
• لا يوجد دعم = أشكال هندسية معقدة: تسمح دعامات طبقة المسحوق المستخدمة في MJF بالهندسة المجوفة، والقنوات الداخلية، والتركيبات المفاجئة بدون بقايا هيكل الدعم.
• ما بعد المعالجة للإنهاء: كما هو مطبوع Ra 6-10μm يكفي للاستخدام؛ يعمل تفجير الخرز أو تنعيم البخار على تحسين المظهر الجمالي على الأسطح المواجهة للعملاء.

لماذا تثق بهذا الدليل؟ الخبرة العملية من خبراء التصنيع في LS

تتجاهل مجموعة كبيرة من مقالات "الطباعة ثلاثية الأبعاد" التي لا تزال تنظر إلى المواد المضافة على أنها "نماذج أولية سريعة" التحدي الأساسي: هل يمكن أن توفر عمليتك بشكل موثوق ±0.05 مم على مسافة 60 مم من ميزات المعالجة اللاحقة أو HIP وتتحمل مسار التدقيق الذي يتطلبه برنامجك؟ تتم معايرة دورات الاعتماد لدينا وفقًا لنظام تصنيف اللغة والعمليات الخاص بالتصنيع الإضافي الخاص بـ المنظمة الدولية للمعايير (ISO). لذلك، تعني كلمة "قابل للطباعة" مسار تدقيق من ملف STL إلى الجزء الذي تم فحصه.

لقد نجحنا في طباعة الأجزاء التي يوجد فيها التسامح عند مستويات الميكرون: مؤثرات نهاية أشباه الموصلات ذات تسطيح ±5μm، والأقواس الفضائية التي تتحمل درجات حرارة -55→120 درجة مئوية مع تحول حراري <0.03mm، والأجهزة الطبية التي تتحمل ±0.10mm مقابل العظام المتطابقة للمريض. وبما أن البرامج تقع داخل بيئات تدقيق مجاورة، فإن بياناتنا وهياكل الدعم ومتطلبات ما بعد العملية لدينا تتوافق مع معايير عملية التصنيع الصارمة جمعية مهندسي التصنيع (SME).

ما لديك هو الحل الوسط الذي يأتي مع أكثر من 50 مطبوعة من الراتنج/المسحوق/الخيوط: يحرك تعديل التعليق بمقدار 15 درجة Z-shrink 0.025 مم في SLA؛ يؤدي التسخين بمقدار 1 درجة مئوية/دقيقة بعد Tg إلى إزالة 80% من الاعوجاج بعد المعالجة؛ قلصت تعديلات الدعم والجدار ≈30% من مرحلة ما بعد المعالجة مع تفاوتات ضمن ±0.02 مم في أضلاع 0.6 مم. افعل ذلك، وستكون طباعتك جاهزة لـ CMM، وهي مصممة وفقًا لمواصفات التسامح والتدقيق الخاصة بك فورًا.

الشكل 1: تقوم آلة الطباعة ثلاثية الأبعاد بتسخين ودمج طبقات مسحوق البوليمر الدقيقة للحصول على قطع غيار سيارات متينة.

كيف تعمل خدمة الطباعة الصناعية متعددة النفاثات ثلاثية الأبعاد على التخلص من نقاط الضعف متباينة الخواص الموجودة في الأنواع القياسية لخيوط الطابعة ثلاثية الأبعاد؟

استخدام أنواع القياسية من يؤدي خيوط الطابعة ثلاثية الأبعاد إلى نقاط ضعف متباينة الخواص على طول المحور Z مما يؤدي إلى فشل جزء. تعمل خدمة الطباعة ثلاثية الأبعاد متعددة النفاثات على دمج مسحوق PA12 بمقياس ميكرون في طبقات كثيفة تمامًا تقريبًا، مما يوفر قوة شد متناحية تزيد عن 48 ميجا باسكال - مما يعالج الطباعة ثلاثية الأبعاد متباينة الخواص الرئيسية. ونتيجة لذلك، لن تميل مطبوعاتك إلى التشقق في المناطق شديدة الضغط ويمكن أن تساعدك على توفير ما يصل إلى 60% أثناء عملية إنشاء النماذج الأولية.

مقارنة العمليات - Multi-Jet Fusion مقابل FDM التقليدية

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 99.9994%؛ الارتفاع: 270.422 بكسل؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> الامتداد FDM التقليدية اندماج النفاثات المتعددة (MJF) آلية ربط الطبقة الفراغات الناتجة عن قذف الخرز المنصهر ~30%. أكثر من 11,000 من فوهات الحبر النفاث تستخدم عامل الصهر وحرارة الأشعة تحت الحمراء بكثافة 99+%. قوة المحور Z مقابل XY عادةً 40-60% من القوة في المحور XY. متناحي الخواص; قوة المحور Z ≥98% من XY (خطأ لا يزيد عن 3%). قوة الشد (جميع المحاور) بالنسبة لمعظم الخيوط، عادة ما تكون قوة الشد <32 ميجاباسكال. أكثر من 48 ميجا باسكال في قوة الشد في جميع الاتجاهات. تسامح الأبعاد التسامح عادة ±0.2mm; يعتمد على التشويه. التفاوتات هي ±0.05 مم لكل بوصة وهي ثابتة بغض النظر عن اتجاه البناء.

يعمل الترابط الجزيئي المتسق في نمط واحد على تحسين الطباعة ثلاثية الأبعاد الموثوقة للهياكل الحاملة، مما يوفر نتائج متسقة دون مشكلة قوة المحور Z.

<اقتباس>

إنه تقدم تكنولوجي يوفر خدمة قطع غيار صناعية مخصصة مضمونة الخواص ودقيقة الأبعاد، مما يسمح بعملية تحقق سريعة، وانخفاض الخردة، ومقاومة التشقق عند التحميل. إن تآزر الطباعة ثلاثية الأبعاد الفعالة بسبب انخفاض المعالجة اللاحقة يسمح لـ MJF بالتغلب على قيود الخيوط. هل أنت جديد على تقنية MJF؟ يمكنك الوصول إلى دليلنا الفني المجاني الذي يغطي آليات ربط الطبقات وبيانات الشد المتناحية ومقارنات تفاوت الأبعاد عبر اتجاهات التصميم.

ما هي نافذة التسامح الأبعاد المادية الدقيقة التي يمكن أن يضمنها مورد طباعة ثلاثية الأبعاد دقيق رائد للأجزاء المخصصة ذات الجدران الرقيقة؟

يعد تشويه الإجهاد الحراري أكبر مشكلة تواجه جودة المطبوعات ذات الجدران الرقيقة. يوفر نظام تعويض درجة حرارة السرير الديناميكي ±0.5 درجة مئوية اختلافات في درجة حرارة الغرفة مما يؤدي إلى تفاوتات تبلغ ±0.1mm أو ±0.15% للأجزاء التي تبلغ سماكة جدرانها 0.5mm. وفيما يلي كيفية تحقيق هذا المستوى من الدقة:

التعويض الحراري الديناميكي يمنع التشويه عند المصدر

تراقب أجهزة الاستشعار ذات الحلقة المغلقة طاقة السخان كل 200 مللي ثانية لضمان الحفاظ على اختلافات الغرفة في حدود ±0.5 درجة مئوية خلال عملية الطباعة بأكملها. وهذا يعني أنه لن يكون هناك تزييف الكابولات الرقيقة بسبب الانكماش غير المتساوي. وفقًا لمعايير الصناعة (SME 2025)، يبلغ انجراف هذه الغرف ±2.5 درجة مئوية ويوجد 18% من الأجزاء الخردة بسمك جدار أقل من 1 مم. مع التحكم أعلاه، تكون الخردة الخاصة بك أقل من 3%. هذه هي الطريقة التي يتم بها وصف الطباعة المتسقة ثلاثية الأبعاد للأجزاء المعقدة.

التحقق من CMM مدعومًا ببيانات دفعة الإنتاج

يتم فحص دفعاتك المطبوعة وفقًا للتصميم الرقمي المزدوج باستخدام آلات قياس الإحداثيات (CMM، تؤثر بشكل مباشر: تتحقق من الشكل الهندسي حتى ±0.05 مم، مما يمنع إعادة صياغة التجميع وتأخير الشحن). تشير النتائج من أكثر من 300 قطعة مطبوعة ذات جدران رقيقة إلى أن 96% من الميزات التي يبلغ سمكها ≥0.5 مم دقيقة في حدود ±0.1 مم. كونك مورد الطباعة ثلاثية الأبعاد الدقيقة، يمكنك التحقق من شهادات الفحص وفقًا لأبعاد CAD الاسمية الخاصة بك.

نماذج الانكماش الخاصة بالمواد تعزز إنتاجية التمريرة الأولى

تتكيف خوارزمية التعويض بشكل فردي مع المعلمات الهندسية للPA12 وTPU والنايلون المملوء بالزجاج. تم تحسين إنتاجية التصنيع لأول مرة للأقواس الكابولية PA12 من 58% إلى 93% عند استخدام الملفات الشخصية القياسية. يساعد استخدام خدمة الطباعة ثلاثية الأبعاد المخصصة مع هذه النماذج في خفض عدد التكرارات إلى النصف وتسريع وقت طرحها في السوق. يتيح هذا النهج أيضًا الطباعة ثلاثية الأبعاد المخصصة الدقيقة لقنوات الموائع الدقيقة بتفاوت ±0.05 مم.

<اقتباس>

يتم توفير التفاوت ±0.1mm بفضل التحكم الحراري الديناميكي، والتحقق من CMM، والنمذجة الخاصة بالمواد للانكماش في الأجزاء ذات الجدران الرقيقة دون أي عمليات إضافية. الأجزاء المنتجة من خلال هذه العملية سيكون لها أبعاد دقيقة، والتي يتم تعيينها في نموذج CAD أثناء التكرار الأول. ستتخلص التكنولوجيا من التخمين وإعادة العمل وستكون مفيدة في صناعات الطيران والصناعات الطبية والإلكترونيات عالية الكثافة، حيث الطباعة ثلاثية الأبعاد خالية من العيوب.

كيفية تحسين تخطيط العنصر الفردي لتقليل إجمالي تقدير تكلفة الطباعة ثلاثية الأبعاد بشكل كبير لعمليات التشغيل المجمعة عالية الكثافة؟

يتم إهدار ما يصل إلى 50% من حجم الإصدار المدفوع في معظم العمليات المجمعة بسبب الترتيب غير المناسب للعناصر، مما يؤدي إلى زيادة مصطنعة في تكلفة الوحدة. سيمكنك استخدام برامج الدمج مع التحسين المتطور لإعادة تدوير المساحيق من تقليل تقدير تكلفة الطباعة ثلاثية الأبعاد بنسبة 25-35% وفي نفس الوقت لا يؤثر ذلك على أداء المنتج. إليك الشرح:

يعمل برنامج التداخل على زيادة استخدام حجم البناء إلى الحد الأقصى

1. خط الأساس لمعدل التعبئة: 8% هو مجرد متوسط الصناعة، وفقًا لمعيار SME 2024.
2. الهدف الأمثل: تحسن معدل التعبئة إلى 15%-18% باستخدام التداخل مع الكائنات الصغيرة إلى المتوسطة الحجم.
3. توفيراتك: تخفض تكلفة الوحدة بنسبة 22%-35% مقابل 50 وحدة أو أكثر.
4. المبدأ الأساسي: يؤثر بشكل كبير على التحكم في تكلفة الطباعة ثلاثية الأبعاد.

نسبة المسحوق 2:8 تقلل من تكلفة المواد الخام

• الحد الأقصى للصناعة: تلتزم جميع الشركات عمليًا بقاعدة الحصول على 50% كحد أقصى من PA12.
• قدرتنا: نحن قادرون على توفير ما لا يقل عن 48 ميجا باسكال من قوة الشد باستخدام 80% من المواد المعاد تدويرها.
• الفائدة التي تعود عليك: تخفيض تكلفة الطباعة بنسبة 28% مع الحفاظ على نفس مستوى الجودة.
• النتيجة: ضمان طباعة ثلاثية الأبعاد فعالة من حيث التكلفة على الإنتاج الضخم.

نموذج التكلفة الشفاف يبسط تخطيط الميزانية

1. الرؤية الأولية: ملء مخططات المعدل مقابل مخططات تكلفة الوحدة قبل الشراء.
2. لا مفاجآت: لا مفاجآت ولا رسوم مخفية.
3. نطاق الخدمة: حول خدمة الأجزاء الصناعية المخصصة، عرض أسعار الطباعة ثلاثية الأبعاد MJF سيكون متاحًا على على الأقل 4-6 أسابيع قبل بدء الإنتاج.
4. دعم القرار: لن تواجه أي رسوم مفاجئة عند الترخيص بالمشروع.

<اقتباس>

يساعدك التحسين والتجميع على تقليل التكاليف بحوالي 20-35% لكل دفعة بينما يسمح لك في الوقت نفسه بالحفاظ على نظير الجزء الخاص بك أو الوصول إلى دقة 0.1 مم. استنادًا إلى معدلات التعبئة لأكثر من 100 دفعة، احصل على الأسعار واستقرار الأسعار للطلبات المجمعة. الطباعة ثلاثية الأبعاد عالية الكثافة لا يجب أن تكون باهظة الثمن حتى بالنسبة لمشاريع الميزانية، على سبيل المثال. أدوات التحكم في السيارات وغطاء الأجهزة الطبية.

الشكل 2: الهواء المضغوط يزيل مسحوق النايلون الأبيض الزائد من الأجزاء المطبوعة ثلاثية الأبعاد في خزانة التفجير.

لماذا يفضل أفضل مهندسي السيارات الشراكات الشريكة مع شركة تصنيع قطع غيار MJF مخصصة معتمدة على متاجر النماذج الأولية الرخيصة؟

لا نضمن عدم وجود دفعات نفايات وفرص الكشف عن الملكية الفكرية معدومة تمامًا بسبب IATF 16949، واختبار CMM/X-Ray بنسبة 100% ومعايرة المعدات. ضمان عدم وجود عيوب، وتقارير عدم وجود عيوب، وتوفير تكاليف الضمان بنسبة 40% على الأقل. هذا هو مستوى الجودة في الطباعة ثلاثية الأبعاد على مستوى السيارات:

الشركة المصنعة المعتمدة لـ MJF مقابل متجر النماذج الأولية الرخيص - التناقضات الرئيسية

<نمط الجدول = "انهيار الحدود: الانهيار؛ العرض: 99.9994%؛ الارتفاع: 477.109 بكسل؛ عرض الحدود: 1 بكسل؛ لون الحدود: #000000؛" border="1"> <الجسم> جانب التقييم الشركة المصنعة لأجزاء MJF المخصصة المعتمدة متجر نماذج أولية رخيص نظام إدارة الجودة ISO 16949 وISO 9001 (تدقيق سنوي). لا يوجد تدقيق لنظام إدارة الجودة؛ لا توجد إجراءات للتحكم في العمليات. تغطية الفحص المباشر فحوصات الأبعاد بنسبة 100% باستخدام CMM وX-Ray NDT. الفحص العشوائي; قدرة الاختبار غير المدمرة غير متاحة. دورة معايرة المعدات معايرة كاملة كل 6 أشهر، باتباع إرشادات ISO 10012. لقد خرجت المعدات القديمة من المعايرة؛ لا توجد معايرة منذ آخر 6 أشهر؛ لا توجد معايرة بدقة 0.3 مم. بروتوكول حماية IP اتفاقية NDA وعزل الإنتاج وبروتوكول النقل الآمن للملفات. اتفاقية شفهية ومحرك الأقراص الثابتة شائع الاستخدام دون تسجيل. سجل تناسق الدفعة أقل من 0.5% معدل العيوب في أكثر من 500 دفعة (بيانات داخلية من 2025). متوسط معدل الخلل 8-15% لكل دفعة؛ لا يوجد توافق آراء ساو باولو. نطاق الشهادة طباعة ثلاثية الأبعاد يتم التحكم في الجودة; الامتثال الكامل لـ PPAP (عملية الموافقة على جزء الإنتاج، يؤثر بشكل مباشر على: تقليل دورات تدقيق العملاء بمقدار 2-3 أسابيع، وتجنب تجميد الطلب بسبب عدم اكتمال سجلات الامتثال). عدم وجود أي شهادة للجودة. <اقتباس>

نناقش هنا إمكانية الحصول على مكونات يمكن تتبعها بشكل كامل ومتوافقة مع PPAP من الشركة المصنعة لأجزاء MJF المخصصة. إن اختيار مورد الطباعة ثلاثية الأبعاد الدقيقة مع الشهادات الصحيحة هو تذكرتك للتخلص من الأخطاء الميدانية وعدم سرقة IP. علاوة على ذلك، ستتيح لك خدمة الطباعة ثلاثية الأبعاد المخصصة الانتقال من النماذج الأولية إلى الإنتاج بسلاسة دون إعادة التأهيل مع حماية علامتك التجارية والحفاظ على الربحية.

كيف يمكن للدعم الهندسي الاستباقي تبسيط الحصول على عرض أسعار نهائي للطباعة التجارية MJF ثلاثية الأبعاد بأقل قدر من الاحتكاك الإداري؟

تأتي العديد من المشكلات المتعلقة بعملية عرض الأسعار من واقع ملفات التصميم غير المتوافقة مع متطلبات سوق دبي المالي ودورة التكرار لا تنتهي أبدًا. من خلال أتمتة تحليل DFM، اكتشفنا مشكلات مثل عدم وجود منافذ للمسحوق (القطر الأدنى هو 3.5 مم) وارتفاع درجة الحرارة في المناطق السميكة. نظرًا لأتمتة سوق دبي المالي، فإن تحويل عرض الأسعار إلى طلب يستغرق وقتًا أقل بنسبة 50%.

مشغلات مراجعة سوق دبي المالي الآلية خلال ساعتين

1. سرعة الكشف: بعد إرسال الملفات، يتم إجراء تحليلها على فترات زمنية مدتها ساعتان.
2. تم التعرف على المصائد الشائعة: فتحات مخرج المسحوق مفقودة تمامًا (يجب أن يكون الحد الأدنى للقطر 3.5 ملم)، والجدران السميكة يمكن أن تسبب تشوهات بسبب الحرارة (أكثر من 8 ملم).
3. مكاسبك: ستتم مراجعة تصميمك بحثًا عن الأخطاء المحتملة، وإذا كان هناك أي أخطاء، فسيتم تصحيحها. علاوة على ذلك، ليس عليك قضاء وقتك في التنقل ذهابًا وإيابًا عبر مراسلات البريد الإلكتروني التي تستغرق 3-5 أيام في المتوسط. وتعد هذه إحدى ميزات الاتصال الفوري في الطباعة ثلاثية الأبعاد منخفضة الاحتكاك.

يؤدي تصحيح التصميم بلقطة واحدة إلى إلغاء دورات المراجعة

• التدخل الهندسي: سيتم إجراء التغييرات على الخطوط العريضة للملف قبل حساب السعر.
• مصدر البيانات: أثناء التحقيق في البيانات المرتبطة بأكثر من 400 حالة من حالات سوق دبي المالي، لاحظنا أن 78% من جميع عمليات الإرسال الأولى كانت خاطئة وتحتاج إلى تغييرات.
• الفائدة التي تعود عليك: يمكنك إرسال طلبك مرة واحدة فقط والحصول على عرض أسعار الطباعة ثلاثية الأبعاد MJF في اليوم التالي. وهذا على عكس البائعين الآخرين الذين يحتاجون إلى عدة عمليات إرسال. إنها طباعة ثلاثية الأبعاد بإرسال واحد.

تبسيط سير العمل يقلل من الاحتكاك الإداري

1. نقطة اتصال واحدة: سيتم تنفيذ تحليل سوق دبي المالي وعروض الأسعار والطلب بواسطة مهندس واحد فقط.
2. تأثير وقت الدورة: تستغرق العملية بأكملها 4.5 ساعات في حين أن متوسط الوقت في الصناعة يزيد عن 9 أيام وحتى 10 أيام (استطلاع AMG 2025).
3. نطاق الخدمة: ليس عليك إضاعة وقتك في شراء الأشياء؛ باستخدام خدمة الطباعة ثلاثية الأبعاد المخصصة، ستتمكن من توفير وقتك الثمين وطاقتك والتركيز بشكل أكبر على تكرارات التصميم. طباعة ثلاثية الأبعاد خالية من المتاعب من عرض الأسعار إلى الطلب.

<اقتباس>

يمكّنك تحليل سوق دبي المالي الآلي والتعديل لمرة واحدة من الانتقال من التحميل بمساعدة التصميم بمساعدة الكمبيوتر (CAD) إلى تأكيد الطلب خلال يوم عمل واحد (أقل من ساعتين)، وبالتالي تقليل المهلة الزمنية بأكثر من 85%. هذه الطباعة ثلاثية الأبعاد الجاهزة لسوق دبي المالي والتي تتخلص من الروتين البيروقراطي، وتمنح إمكانية الوصول إلى الطباعة ثلاثية الأبعاد المخصصة الدقيقة للتصميم التكراري.

الشكل 3: تنتج الطباعة ثلاثية الأبعاد الدقيقة تجميعات ميكانيكية معقدة من نايلون MJF لتطبيقات الفضاء الجوي.

دراسة حالة: كيف ساعدت شركة LS Manufacturing عميلاً في مجال الطيران على توفير أجزاء هيكل طائرة بدون طيار مخصصة عالية الأداء في غضون 48 ساعة؟

واجهت إحدى أكبر الشركات المصنعة للطائرات بدون طيار انقطاعات في برنامج البحث والتطوير الخاص بها، حيث انكسر الهيكل المصبوب بألياف الكربون في مناطق تركيز الضغط في اختبار السقوط بسبب المهلة الزمنية البالغة 15 يومًا. By working with LS Manufacturing, the company converted their part into a monolithic topology-optimized component produced by Multi Jet Fusion, which allowed them to manufacture flight-ready chassis within 48 hours. Here is an example of on-demand 3D printing for urgent aerospace applications:

تحدي العميل

The next-generation surveying drone chassis was supposed to be <500 grams and able to survive a drop test from 10 meters height. The use of carbon fiber injection molded pieces with adhesion joining gave a yield of only 62%, caused by delamination around fastener bosses. Each design revision took 15 days and cost $4,800 for the tooling changes, thus delaying the product launch beyond Q3. This problem is precisely where the use of a custom 3D printing service will solve the issue.

حل التصنيع LS

This team transformed the 14-part assembly into one piece with varying density lattices that go from solid 100% infill at the motor mounts to 20% gyroid lattice everywhere else. With multi-jet fusion 3D printing service using PA12 powder material and fully automated production lines operating on a 24/7 basis, all bolt connections were replaced by integrated snap-fit connections reducing the number of potential failure points during FEA simulation to five.

النتائج والقيمة

The final chassis weight amounted to 312 g (22% lighter than the carbon fiber benchmark chassis) passing 10 meters vertical drop test on concrete without any visible damage. The cost reduced by 35% to $1,870 per unit while shipping occurred 47 hours after the CAD files were received. It allowed our client to save three months of development cycle and meet his schedule for the product launch. This industrial custom parts service demonstrated the feasibility of replacing traditional composites with AM in mission-critical 3D printing applications.

<اقتباس>

Topology optimization together with MJF technology demonstrated greater efficiency in terms of speed and structural performance compared to traditional composites. The client managed to reduce the development process time by 77%, achieve 22% weight reduction, and avoid failures caused by joints made with adhesives. For those aerospace engineers who encounter similar challenges, this proves that flight-ready 3D printing is the way from concept to production hardware within two days.

From 15-day lead time and 62% yield to 48-hour delivery and a 10-meter drop pass. Facing a similar deadline? Send us your design specs and we’ll compress your timeline too.

What Advanced Surface Post-Processing Treatments Can Mask Layers To Elevate Standard Prints Into End-Use Consumer Products?

The Ra value of raw MJF parts is 4.0–6.0 μm, which makes them unsuitable for consumers. Using chemical vapor smoothing, the outer layer will be remelted, thus reducing the roughness to Ra<0.8 μm with no more than 5 μm change in dimensions. You get fully finished 3D printing without affecting the tolerances at all:

Chemical Vapor Smoothing Mechanism

Solvent vapor dissolves outer chains of PA12; 3-8 seconds cycles bring Ra down from 5.2 microns to 0.6 microns (ISO 25178 confirmed). Matte or glossy finish like injection molding surface can be achieved, eliminating 15-20 minutes of manual sanding per unit. Being precision custom 3D printing technology, this is possible to produce 3D printing parts for consumer packaging and wearables ready to be put on sale after printing.

Geometric Stability During Treatment

Our proprietary fixtures allow for changes no more than ±5 microns of critical features; CMM inspection of 150 parts revealed that 97% remained within ±0.1 millimeters (internal data 2025). No need for further processing and assembly fit thanks to secondary machining; this saves around 40% of costs compared to manual polishing.

Hydrophobic Surface Properties Added

The smoothed PA12 material has water contact angle >105° from 72° unmodified, resisting both oil and moisture. It allows for non-swellable, anti-bacterial parts in use. This allows for a water-sealed 3D printing service for kitchenware, medical grips, and out-of-doors electronics where water exposure is standard. The part will endure multiple cleanings without damaging the surfaces.

<اقتباس>

The vapor smoothing reduces Ra 5.2 μm to <0.8 μm with <5 μm drift and hydrophobicity. As a custom MJF parts manufacturer, you deliver consumer-grade parts without requiring post-machining. This puts a precision 3D printing supplier into cosmetics and home appliances markets where cosmetic-grade 3D printing directly impacts image perception. There is no prototype look disadvantage at all.

Figure 4: A coordinate measuring machine verifies the dimensions of grey 3D printed MJF nylon brackets.

Why Is Checking Continuous Multi-Axis Mechanical Validation Vital Before Locking In Your Heavy-Duty Industrial Components Orders?

Industrial equipment parts encounter loads that involve torque, cyclic vibration, and corrosion leading to failure due to inadequate validation. Multiple axis testing; 72 hours of creep testing at 60°C, HDT at 175°C, and high-pressure abrasion tests, removes any uncertainties before mass production. You get 3D printing parts with confidence:

Persistent Creep Testing Under Thermal Load

Testing involves subjecting parts to load at 60°C for 72 hours where constant strain testing is performed. The standard practice in the industry is for 24 hours based on ASTM D2990 guidelines. With us, your parts will undergo the above test, which will ensure that parts subjected to delayed deformation, which leads to loosening of bolts after months of usage in conveyor drives and press fixtures. Each 3D printing quotes we provide will include the creep data.

Heat Deflection Temperature Verification

HDT is confirmed at 1.82 MPa using ISO 75 standard test protocol, proving PA12 is capable of maintaining its properties up to 175°C without deformation. MJF process optimization ensures 178°C compared to 165°C average industry standard PA12 (Bureau Veritas 2024 comparative analysis). As an element of our industrial custom parts service, we offer HDT certification reports based on 3D printing materials tested according to ISO/IEC 17025. It eliminates the risk of creep occurring in engine bay mount where ambient temperature goes above 140°C on regular basis.

High-Pressure Abrasion Resistance Testing

The customized rig exerts 80 bar hydraulic pressure during rotation at 200 rpm for 1,000 strokes, weight loss measured down to 0.01mg. Untried pieces suffer from seal-face wearing after 300-500 service cycles. With multi-jet fusion 3D printing service, you will be provided with abrasion curves that estimate the service life accuracy of ±5%. It is necessary to confirm 3D printing standards for hydraulic manifolds and pump housings when wear causes their replacement costs.

<اقتباس>

Creep at 60°C/72 hours, HDT at 175°C, and high-pressure abrasion validation take out guesswork from industrial specification. As a custom MJF parts manufacturer, you will get certified test reports with every pre-production piece. You are sure about physical reliability before mass production runs by proof of parts' capability to withstand years of use at high torque and temperatures.

الأسئلة الشائعة

1. What are the minimum wall thickness and fine feature sizes achievable with the Multi-Jet Fusion process?

Utilizing sophisticated industrial-grade technology, LS Manufacturing ensures a safe minimum wall thickness of 0.5mm in their mass production. Very fine features, like fine text and bumps, can be produced with a resolution of 0.25mm while ensuring that the edges remain clear and sharp. Submit your design for a manufacturability review and receive a formal quotation based on your exact specifications.

2. Will your black PA12 parts degrade, fade, or become brittle after prolonged outdoor exposure?

No. As part of our post-processing procedure, our PA12 parts are stained using deep penetrating, UV-resistant dyes. The parts have shown to maintain over 95% of their mechanical properties, including tensile strength and elongation at break, after being subjected to 500 hours of accelerated aging tests in high concentration salt spray and high intensity UV radiation.

3. How does LS Manufacturing protect intellectual property if my 3D designs contain confidential trade secrets or military-grade components?

First, we enter into a legally-binding Mutual NDA agreement before uploading any files. Second, our off-line servers are shielded by military grade firewalls and our manufacturing facility is equipped with a 24-hour, closed loop physical security system with full surveillance for absolute protection against information leaks.

4. What is LS Manufacturing’s Minimum Order Quantity (MOQ) for Multi-Jet Fusion 3D printing services?

No minimum order quantity (MOQ = 1 piece) applies to our bespoke solutions. If you require one conceptual prototype or a production batch of thousands of use parts, rest assured that we will provide the same excellent precision logistics services.

5. What file formats are required to get a quick quote for MJF 3D printing?

Our system works perfectly fine with the following file types exported from any popular engineering CAD systems in .STEP, .STP, or .IGS file formats as well as .STL file type designed specifically for additive manufacturing technologies. Please make sure that your files are exported in 1:1 scale according to real-life dimensions of your part(s).

6. Do you offer post-printing machining services for functional parts, such as drilling holes or installing metal threaded inserts?

Certainly, full support is available. LS Manufacturing maintains a state-of-the-art secondary precision machining shop that precisely installs brass threaded inserts (including popular M3, M4, and M5 sizes) into MJF nylon parts through either heat-staking or ultrasonic installation methods that guarantee a pull-out strength of ≥1200 N in assembly holes.

7. What kind of after-sales compensation guarantee does LS Manufacturing provide if individual parts are found to be out of tolerance after a batch delivery?

Along with every delivery, we provide a complete dimensional inspection report done using a CMM machine. In case of tolerance issues related to the drawings because of our manufacturing process issues, we will manufacture the entire set of parts at no cost within 24 hours of quality feedback and will ship the products using expedited air shipping.

8. Why is the overall cost-effectiveness of Multi-Jet Fusion (MJF) technology superior to traditional SLS (Selective Laser Sintering) processes?

Production rates for MJF are about 10 times higher compared to SLS technology, whereas the recycling of powder is close to 80% (SLS – 50%). Thus, by preserving—or even improving—the mechanical isotropy, we help to reduce the cost associated with raw material waste by 20%–30%.

الملخص

Industrial grade MJF 3D printing of LS Manufacturing surpasses strength and accuracy capabilities of conventional technologies. Offering isotropic mechanical properties similar to injection molding, micron tolerance (±0.1mm), and vapor smoothing, we make each part a real industrial product. Performing the DFM analysis from the very beginning and 100% process control, we create the reliable and fast way to the market supported by data and cases.

Ready to transform ideas from R&D into high-performance parts? Stop spending time on non-efficient prototypes. Click "Get Free DFM Assessment & Instant Quote" and upload your .STEP/.STL file. In two hours, you'll get the DFM report and a tiered MJF quote from our senior engineers.
