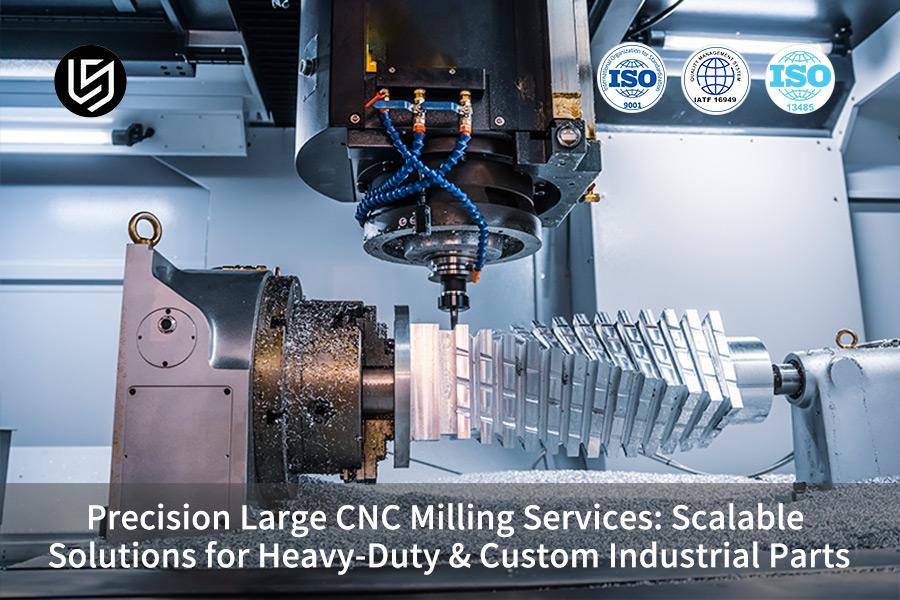

خدمات طحن CNC كبيرة الحجم بدقة عالية: حلول قابلة للتطوير للأجزاء الصناعية الثقيلة والمخصصة

تواجه خدمات الطحن باستخدام الحاسوب (CNC) للأجزاء الكبيرة جدًا تحديات كبيرة فيما يتعلق بالدقة والإنتاجية. عادةً ما تتراوح دقة المكونات الهيكلية التي يزيد طولها عن مترين بين 0.2 و 0.5 ملم ، كما ينخفض ​​عمر الأدوات بشكل كبير في عمليات القطع الثقيلة، وتستغرق عمليات صب المسبوكات الكبيرة ثلاثة أسابيع أو أكثر لإكمال دورة واحدة، وما إلى ذلك. وقد أصبحت الآثار اللاحقة لهذه المشكلات، بالإضافة إلى معدل الخطأ المركب بنسبة 25% الناتج عن المعالجة متعددة المراحل، من العوامل الرئيسية التي تؤثر سلبًا على الجداول الزمنية والجودة.

خدمتنا عبارة عن حل منهجي يستند إلى 18 عامًا من الخبرة المتخصصة. بعد مراجعة بيانات 426 مشروعًا رئيسيًا ، قمنا بتطوير نظام متكامل للتحكم في المعدات والعمليات والدقة. نظامنا، الذي هو ثمرة عمل المكونات الثلاثة (المعدات والعمليات والدقة) بتناغم، تم التحقق من صحته، وهو يضمن الآن أن المنتجات المصنعة يوميًا دون انقطاع في الإنتاج تحقق دقة ثابتة تبلغ ±0.05 مم، مع زيادة كفاءة الإنتاج في الدفعات بنسبة 40% .

الطحن الدقيق باستخدام الحاسوب (CNC) للأحجام الكبيرة: رؤى استراتيجية

لقد تمكّنا من حلّ معضلة الحفاظ على دقة متناهية تصل إلى مستوى الميكرون في المكونات كبيرة الحجم. فمعداتنا الحصرية فائقة الدقة، إلى جانب عملياتنا المُحكمة، تُزيل تأثير العوامل الحرارية والميكانيكية، مما يضمن سلامة الأبعاد في جميع أجزائها. وبذلك، ستُطابق الأجزاء الكبيرة من المرة الأولى، مما يُقلل من مخاطر التجميع، ويُحافظ في نهاية المطاف على الجدول الزمني لمشروعك وتكلفته الإجمالية.

لماذا تثق بهذا الدليل؟ خبرة عملية من خبراء التصنيع في LS

لماذا عناء قراءة مقال آخر عن تشغيل الأجزاء الكبيرة في حين تتوفر آلاف المقالات على الإنترنت؟ السبب الرئيسي هو أن الدراسات النظرية لا تُجدي نفعًا في بيئة العمل. فنحن نخوض غمار العمل الفعلي في مجال الطحن الثقيل، حيث يُحدث كل ميكرون فرقًا كبيرًا في قطعة ملحومة بطول خمسة أمتار ، وحيث تُؤدي الأخطاء في التفاوتات المسموح بها إلى تكاليف باهظة. هذه هي المعرفة المكتسبة من الواقع العملي.

تستند خبرتنا بشكل أساسي إلى تصنيع المكونات بالغة الأهمية ، مثل الأعمدة الرئيسية لتوربينات الرياح التي تتطلب توازناً مثالياً، أو القواعد الهيدروليكية لمعدات التعدين حيث لا مجال للخطأ في السلامة الهيكلية. نلتزم بقواعد وأنظمة منظمات مثل إدارة السلامة والصحة المهنية (OSHA) لضمان السلامة في مكان العمل، وأفضل الممارسات المعتمدة من قبل اتحاد صناعة مساحيق المعادن (MPIF) للمواد المتقدمة، مما يضمن أعلى معايير الجودة في كل مشروع.

كل استراتيجية نتحدث عنها هنا تُختبر فعلياً على آلاتنا يومياً. لقد توصلنا إلى هذه الاستراتيجيات بالتجربة العملية: كيفية تثبيت التجهيزات الضخمة بإحكام، وكيفية إعادة برمجة مسارات الأدوات لمادة إنكونيل مع الحفاظ على دقة ±0.05 مم في عدة دفعات. يحفظ هذا الدليل المعرفة العملية الحقيقية التي اكتسبناها بصعوبة بالغة لتتمكن من استخدامها بأمان.

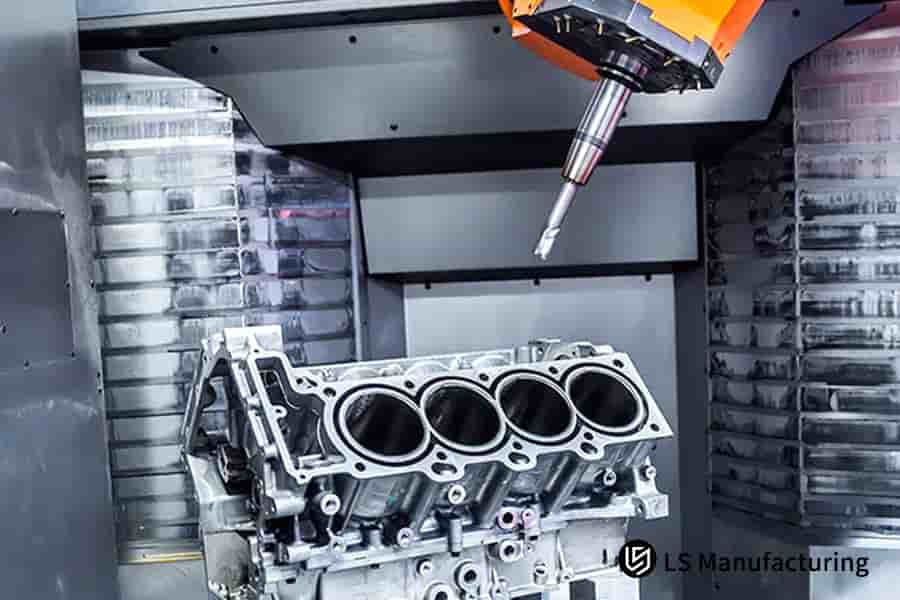

الشكل 1: عملية طحن دقيقة باستخدام آلة CNC لكتلة محرك كبيرة من سبائك الصلب عالية القوة لتصنيع المولدات والمعدات الثقيلة.

كيف نضمن دقة الأبعاد المتسقة في تصنيع الأجزاء الكبيرة؟

يتطلب تحقيق دقة متسقة عند العمل على المكونات الكبيرة دمج أنظمة تحكم بيئي واسعة النطاق، وتقنيات طحن CNC تكيفية، والتحقق أثناء العملية. تتناول طريقتنا جوهر مشكلة التباين البُعدي في تصنيع الأجزاء الكبيرة بدقة عالية .

الاستقرار البيئي كأساس

تنبع الدقة الحقيقية من التحكم الدقيق في ورشة العمل. نحافظ على درجة حرارة محيطة ثابتة عند 23±1 درجة مئوية ، مما يقلل التمدد الحراري لقطع العمل الضخمة إلى أدنى حد. في ظل هذه الحرارة، تضمن خدماتنا في مجال طحن CNC قاعدة ثابتة ومستقرة، وهو شرط أساسي للحفاظ على دقة تصل إلى الميكرون على امتدادات متعددة الأمتار.

تجهيزات استراتيجية لدعم خالٍ من التوتر

نستخدم أنظمة دعم متعددة النقاط مصممة بواسطة الحاسوب ومثبتة على كل مكون. وبذلك نتجنب أن يؤدي الإجهاد الداخلي إلى تشوه الجزء المراد تشكيله، وهو شرط أساسي لعمليات الطحن باستخدام الحاسوب (CNC) عالية الدقة .

استراتيجيات التصنيع المجزأة والتكيفية

تُقسّم الأسطح الكبيرة بعناية إلى مناطق يسهل التحكم بها بكفاءة. وتعتمد استراتيجيتنا في طحن CNC متعدد المحاور على تغيير المعايير بذكاء بناءً على بيانات مراقبة الحمل في الوقت الفعلي. تساعد هذه الاستراتيجية التكيفية على ضبط ضغط الأداة وحمل الحرارة، مما يمنع حدوث انحراف موضعي ويحافظ على تجانس إزالة المواد.

التحقق أثناء العملية والتعويض

توفر أنظمة معايرة الليزر المدمجة تحكمًا دقيقًا في الحجم بشكل مستمر. ومن خلال التحديث المستمر لبيانات موضع الماكينة، يُمكن إجراء تصحيحات دقيقة أثناء عمليات الطحن باستخدام الحاسوب (CNC) . وبالتالي، يُمكننا الحفاظ على دقة استواء الأسطح ضمن نطاق 0.08 مم على الأسطح الكبيرة بشكل دائم.

يُرسّخ هذا المفهوم إطار عمل لتحويل الألغاز المعقدة إلى نتائج موثوقة من خلال منهجية أنظمة تعتمد على البيانات. ويكمن تميزنا عن المنافسين في خدمات طحن CNC واسعة النطاق في معالجتنا للأسباب الجذرية للأخطاء، مما يضمن دقة التحكم وقابلية التكرار في عمليات تصنيع الأجزاء الكبيرة بدقة عالية، حيث لا تُجدي الحلول الأخرى نفعًا نظرًا للتفاوتات القائمة.

كيفية تحقيق التوازن بين الكفاءة وعمر الأداة في ظل ظروف القطع الشاقة؟

تُعدّ إزالة المواد بكفاءة عالية في عمليات التشغيل الآلي الثقيلة تحديًا صناعيًا رئيسيًا، حيث تُؤدي زيادة السرعة وتقليل عمر الأدوات إلى وجهين لعملة واحدة. يُعالج أسلوبنا هذه المشكلة بعمق من خلال دمج استراتيجيات مسار الأدوات المتقدمة، والتحكم الديناميكي، والتحليلات التنبؤية، مما يُتيح لآلات التفريز CNC الثقيلة تحقيق أداء عالٍ في عمر الأدوات وأعلى معدلات إزالة المواد في آنٍ واحد. باختصار، تُؤدي هذه التقنية إلى تحقيق أعلى معدلات إزالة المواد وإطالة عمر الأدوات بشكل كبير.

تضافر الآلات والأدوات لنقل الطاقة بشكل مستقر

نقوم بمزامنة قدرة الآلة مع تصميم أداة القطع.

• استخدام الطاقة عالية العزم: نستخدم مغازل ذات عزم دوران ≥200 نيوتن متر . وهذا يضمن طاقة مستقرة لعمليات الطحن باستخدام الحاسوب (CNC) ذات القطع العميق مع الأدوات الكبيرة.
• هندسة الأدوات المتخصصة: نستخدم قواطع طرفية من الكربيد ذات خطوة خشنة وحلزون متغير. تصميمها يتحكم في قوى القطع وتوليد الحرارة بكفاءة.

معايير قطع مُحسّنة وتحكم تكيفي

لقد اتخذنا القرارات وغيرنا المعايير بشكل فوري بناءً على رؤيتنا للوضع.

1. اختيار المعلمات الاستراتيجية: قررنا أن تكون أعماق القطع من 8 إلى 12 مم. تم تحديد معدلات التغذية عند 2000-3000 مم/دقيقة للطحن الخشن القوي .
2. مراقبة الحمل في الوقت الفعلي: تتميز آلات CNC الخاصة بنا بقدرتها على قياس حمل المغزل بشكل متكرر. تقوم البرامج بتعديل معدلات التغذية تلقائيًا للحفاظ على حمل الرقائق عند المستوى الأمثل.

إدارة متقدمة للحرارة والتآكل

نحن قادرون على التحكم في الحرارة، وكذلك التنبؤ بالتآكل/الفشل عن طريق قياس إنتاجية إطالة عمر الأداة.

• التبريد الموجه: نستخدم أنظمة تبريد عالية الضغط تمر عبر الأدوات . وهذا يتحكم في الحرارة مباشرة عند مصدرها أثناء عملية طحن المواد الصعبة باستخدام آلات CNC .
• نظام التنبؤ بعمر الأدوات: نستخدم مزيجًا من بيانات الطاقة والصوت لتحديد التآكل. يتيح لنا هذا النظام إجراء تغييرات استباقية، مما يؤدي إلى إطالة عمر الأدوات من 45 إلى 85 قطعة .

برمجة مسار الأدوات الاستراتيجية

نحن نبتكر مسارات أدوات تؤدي إلى تقليل التوتر وزيادة الاتساق.

1. مسارات التعشيق الثابتة: نستخدم مسارات الطحن الحلقية والغمرية. ويتم ذلك للحفاظ على مستوى تعشيق الأداة ثابتًا، مما يساعد على تجنب ارتفاعات القوة المفاجئة.
2. نهج المواد الأمثل: نولي عناية فائقة لحركات الدخول والخروج. هذا يقلل من التأثير أثناء عمليات الطحن باستخدام آلات CNC ذات التغذية العالية .

يحوّل هذا النظام المجرب والمختبر مشكلة صناعية مزمنة إلى عملية مُحسّنة وموثوقة. تكمن ميزتنا الفريدة في نظام حلقة مغلقة لتحسين الكفاءة قائم على البيانات، حيث تُدعم كل عملية قطع بأدلة تجريبية. وهذا يضمن أعلى إنتاجية مع أقصى عمر مضمون للأداة في أصعب تطبيقات التشغيل الآلي الشاقة .

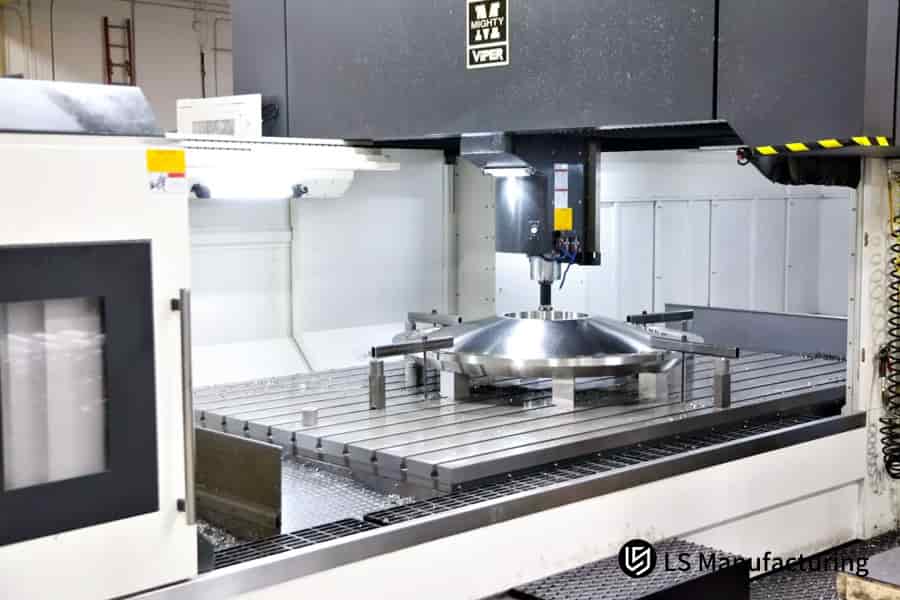

الشكل 2: تشكيل الفولاذ السبائكي عالي القوة لتصنيع الآلات الثقيلة والمعدات الصناعية.

كيفية التحكم في التشوه في حدود 0.1 مم أثناء تشكيل المسبوكات الكبيرة؟

يُعدّ التحكم في التشوه في تصنيع الأجزاء الكبيرة أحد أهم التحديات. ولذلك، يصعب الحفاظ على دقة استواء الجزء الكبير أقل من 0.5 مم نظرًا للإجهادات المتبقية وقوى التشغيل. تشرح هذه الورقة خطةً تدريجيةً واستباقيةً لزيادة صلابة الجزء الكبير وتحقيق استواء أقل من 0.1 مم . يحوّل هذا النهج عملية تشغيل الصب غير المتوقعة من مهارةٍ إلى عملية طحن CNC موثوقة وقائمة على المعرفة.

تُنتج هذه الطريقة نتائج دقيقة للغاية باستمرار لمشاريع تشكيل الصب المعقدة. نعالج السبب الجذري للتشوه مباشرةً من خلال استبدال رد الفعل بالوقاية. يُعد نظام التحكم في التشوه هذا ضروريًا للتطبيقات عالية القيمة التي تتطلب سلامة هندسية، كما أن دورات القطع السريعة التي تتراوح مدتها من 28 إلى 16 يومًا تُعد من المتطلبات التنافسية الصارمة وغير القابلة للتفاوض.

كيف نضمن ألا يتجاوز الخطأ التراكمي للأجزاء الكبيرة ذات العمليات المتعددة حد التسامح؟

عندما يتعلق الأمر بتصنيع الأجزاء الكبيرة بدقة عالية عبر عمليات متعددة، فإن طريقة المعالجة التسلسلية التقليدية تسمح بتراكم الانحرافات الطفيفة، مما يؤدي غالبًا إلى تجاوز حدود التفاوت المسموح بها في التجميع النهائي. وللتحكم في تراكم هذا الخطأ ، يجب الانتقال من الفحص النهائي إلى نظام تحقق مغلق الحلقة أثناء العملية، يقوم بتصحيح الانحراف باستمرار في كل مرحلة.

إنشاء مرجع بيانات رئيسي موحد

يُعد نظام إحداثيات واحد ثابت لا يمكن تغييره، مُثبّت على قطعة العمل الخام، نقطة التحكم. خلال عملية الإعداد الأولية، نُحدد معالم مرجعية دائمة (دبابيس، نتوءات، أو حواف مرجعية) باستخدام تقنية الطحن CNC عالية الدقة . تُبرمج جميع العمليات اللاحقة، بما في ذلك الطحن والحفر باستخدام CNC ، وتُقاس نسبةً إلى هذا الأصل الرئيسي، وبالتالي تُزال تمامًا أخطاء التثبيت التي كانت تتسبب في تباين الأجزاء عن بعضها البعض في عمليات التشغيل المتعددة .

تطبيق القياس والتعويض أثناء العملية

تستخدم مجسات اللمس المدمجة أو الماسح الضوئي الليزري لتحديد المواقع الفعلية للميزات بعد كل خطوة تشغيل حاسمة. وبمقارنة هذا القياس مع نموذج التصميم بمساعدة الحاسوب (CAD) الاسمي، يُظهر النظام الفرق. وبناءً على الانحراف المقاس، يُعدّل النظام مسار الأداة ويعيد حسابه لعملية القطع التالية، ما يُتيح التحكم الفعال في تراكم الأخطاء في الوقت الفعلي. تمنع حلقة التصحيح الفوري هذه تحوّل خطأ 0.05 مم في الخطوة السابقة إلى خطأ 0.25 مم في الخطوة الخامسة.

تطبيق بوابات الجودة بين العمليات باستخدام الخيط الرقمي

يُرفق بالقطعة سجلٌ رقمي يُعرف باسم "خيط الجودة". يقوم الفني بفحص أبعاد القطعة ومقارنتها بالنموذج الرقمي على جهاز لوحي قبل تسليمها إلى محطة العمل التالية. في حال تجاوز أي انحراف حدود التحكم المسموح بها، من الضروري إجراء تحليل للأسباب الجذرية وتصحيحه فورًا. تضمن هذه الطريقة عدم السماح إلا للقطع المطابقة للمواصفات بالمرور، وهو أمر بالغ الأهمية في عمليات تجميع القطع المعقدة باستخدام تقنية الطحن .

تُعرّف هذه الورقة برنامجًا استباقيًا قائمًا على البيانات، يُحوّل الجودة من نقطة تفتيش نهائية إلى متغير عملية مستمر. ويُسهم الحل التنافسي الذي نقدمه في مجال تصنيع الأجزاء الكبيرة بدقة عالية في منع انتشار الخطأ بشكل منهجي، مما يضمن ملاءمة ووظيفة التجميعات متعددة المكونات، ويرفع معدل النجاح من المحاولة الأولى من 70% إلى أكثر من 98% .

الشكل 4: تشكيل أجزاء كبيرة الحجم من سبائك الصلب عالية القوة لتصنيع معدات البناء والتعدين.

كيف يمكن تقييم القدرات الحقيقية لمورد كبير لماكينات CNC؟

يتطلب اختيار شريك لخدمات التصنيع باستخدام الحاسوب (CNC) الصناعية تجاوز الادعاءات التسويقية والاعتماد على أدلة عملية قابلة للتحقق. وتُثبت الكفاءة الحقيقية من خلال الاستقرار القابل للقياس تحت الحمل والتقييم المنهجي للمورد للتحكم في الأبعاد عبر كامل سير العمل.

التحقق من قدرة الآلة من خلال اختبارات القطع الحية

نصر على معرفة قدرات الآلة من خلال عرض الأداء الفعلي.

• الاختبار الديناميكي في الموقع: لدينا فكرة تصنيع كتلة اختبار فولاذية قياسية بأبعاد 2.0 متر × 1.5 متر . يُقيّم هذا الاختبار الدقة الفعلية في عمليات الطحن باستخدام الحاسوب (CNC) واسعة النطاق، بما يتجاوز المواصفات المذكورة في الكتيبات.
• تحليل الأحمال المستدامة: نقوم بمراقبة قدرة المغزل والاهتزاز أثناء دورة طحن خشنة ثقيلة . وهذا يدل على الصلابة الهيكلية الحقيقية للآلة بالإضافة إلى استقرارها الحراري تحت حمل الإنتاج.

قياس التحكم في العمليات باستخدام الأدلة الإحصائية

وهذا يدل على الصلابة الهيكلية الحقيقية للآلة بالإضافة إلى استقرارها الحراري تحت حمل الإنتاج.

1. مراجعة بيانات التحكم الإحصائي في العمليات (SPC): نقوم بفحص مخططات التشغيل للأبعاد الرئيسية للأجزاء المصنعة سابقًا. وهذا يمنحنا الثقة بأن الورشة متخصصة بالفعل في التحكم الدقيق في عمليات الطحن باستخدام الحاسوب (CNC) .
2. التحقق من مؤشر القدرة: نشترط أن يكون مؤشر القدرة (Cpk) للميزات الأساسية 1.67 على الأقل، كما يتضح من البيانات التي تم جمعها. وهذا يمثل مقياسًا إحصائيًا يقدم دليلًا رياضيًا على إنتاجية عالية ومستقرة.

تدقيق نظام إدارة الجودة الشامل

نحن ننظر إلى النظام ككل المصمم لمنع الأخطاء، وليس فقط إلى الفحص النهائي.

• إمكانية تتبع سير العمل الرقمي: نتحقق من استخدام الخيط الرقمي من التصميم بمساعدة الحاسوب إلى الفحص النهائي. وهذا يضمن إمكانية تتبع جزء من العملية وتجنب الأخطاء في عمليات طحن الأجزاء المعقدة .
• مراجعة بروتوكول الإجراءات التصحيحية: نقوم بمراجعة سجلات حالات عدم المطابقة السابقة وكيفية التعامل معها. وهذا يدل على قدرة المورد على حل المشكلات والتزامه بالتحسين المستمر.

يوفر بروتوكول تقييم الموردين المنظم هذا إطار عمل شفافًا قائمًا على الأدلة لاختيار الشركاء، مما يحول التركيز من الإمكانات إلى الأداء الموثق، وبالتالي تمكين العملاء من اتخاذ القرارات بناءً على البيانات وتقليل مخاطر المشروع من خلال العمل مع المرافق التي تُظهر تميزًا متحكمًا فيه وقابلًا للتكرار في خدمات التصنيع باستخدام الحاسب الآلي الصناعية .

كيف نضمن استقرار الجودة في الإنتاج الضخم للأجزاء الكبيرة؟

لتحقيق جودة إنتاجية عالية ومستمرة في عمليات الطحن باستخدام الحاسوب (CNC) على نطاق واسع ، لا بد من تجاوز الفحص النهائي وتبني أساليب استباقية للتحكم في العمليات ومستوياتها. تستعرض هذه الورقة البحثية، من خلال الاستثمار في التحكم الإحصائي في العمليات (SPC) وبروتوكولات الفحص والتتبع الرقمي، منهجًا شاملاً وتدريجيًا لتحقيق استقرار أبعاد الدفعات وتقليل جودة عمليات الطحن باستخدام الحاسوب .

يعالج هذا الإطار المشكلة الرئيسية المتمثلة في تقديم منتجات عالية الجودة على نطاق واسع وبشكل متسق. من خلال التركيز على منع العيوب بدلاً من اكتشافها، نحقق معايير جودة الإنتاج الضخم بنتائج ملموسة: نسبة نجاح ثابتة من المحاولة الأولى تبلغ 99.2% ، وانخفاض بنسبة 40% في تكاليف الجودة والنفقات المرتبطة بها للعملاء العاملين في عمليات طحن CNC واسعة النطاق حيث تُعد موثوقية المنتج أمرًا بالغ الأهمية.

الشكل 4: تشغيل أجزاء من سبائك الصلب عالية القوة باستخدام خدمات الطحن CNC الكبيرة لمعدات التعدين.

شركة LS للتصنيع في مجال طاقة الرياح: مشروع تصنيع دقيق لقاعدة توربينات الرياح بطول 4.2 متر

تتناول هذه الحالة تحديًا كبيرًا في تصنيع جزء كبير في قطاع الطاقة المتجددة، حيث كان من الممكن أن يؤدي التشوه الحراري والأخطاء المتراكمة إلى تعريض تجميعة بالغة الأهمية للخطر. نشرح في هذه الدراسة منهجنا التدريجي لتصنيع قاعدة توربين بقطر 4.2 متر، ونوضح كيف تضمن الهندسة الدقيقة والمُطبقة نتائج موثوقة وعالية الدقة في عمليات الطحن باستخدام الحاسوب (CNC) .

تحديات العميل

واجهت إحدى شركات تصنيع توربينات الرياح صعوبة في تجميعها ميدانيًا. فقد أنتج موردها الحالي قاعدة الأرضية من فولاذ SAE 1045، إلا أن عملية تشكيل الصب لم تكن مسطحة تمامًا، حيث بلغ التشوه النهائي 0.3 مم (وهو ما يتجاوز المواصفات المحددة بـ 0.1 مم )، كما بلغ الخطأ في موضع ثقب البرغي 0.25 مم . أدى هذا الخلل الهندسي إلى تكاليف باهظة لإعادة العمل في الموقع وتأخير تشغيل التوربينات، مما أثر سلبًا على الجدول الزمني والميزانية المخصصة لهذا المكون الحيوي .

حلول التصنيع LS

تضمنت طريقتنا استراتيجية طحن CNC متعددة المحاور على رافعة بطول 5 أمتار . وقد طبقنا دورة تقادم لتخفيف الإجهاد قبل التشغيل، ونفذنا عملية تشكيل أولي مُحسّنة وفعّالة بسرعة 800 دورة في الدقيقة مع قطع متدرجة للتعامل مع المدخلات الحرارية. والأهم من ذلك، أننا جمعنا بين استخدام جهاز تتبع ليزري للقياس أثناء العملية، مما سمح بتعويض مسار الأداة في الوقت الفعلي وصولاً إلى تمريرة تشطيب نهائية دقيقة تستجيب بشكل فعال لأي تشوه مُقاس.

النتائج والقيمة

بلغ استواء المنتج النهائي 0.08 مم، ودقة موضع فتحة البرغي في حدود 0.05 مم ، متجاوزًا بذلك المعايير. وقد ساهمت عمليتنا المُراقبة بدقة في تقليص دورة التصنيع الإجمالية بنسبة تصل إلى 35% . بالنسبة للعميل، كان هذا يعني ببساطة تركيبًا مثاليًا من المرة الأولى دون أي عمليات تصنيع في الموقع، مما وفر عليه حوالي 1.2 مليون ين ياباني من تكاليف العمالة الميدانية والتأخير، مُبرهنًا بذلك على قيمة الجودة المتكاملة .

تُعدّ حالة مشروع طاقة الرياح هذا من شركة LS Manufacturing مجرد مثال واحد من بين العديد من الأمثلة على قدرتنا على التعامل مع التحديات الهندسية المعقدة واسعة النطاق بدقة عالية مدعومة بالبيانات. فمن خلال الجمع بين التحضير المعدني، والتصنيع التكيفي، والتحقق الفوري، لا نوفر قطع الغيار فحسب، بل نضمن أيضًا الأداء الأمثل وتوفيرًا كبيرًا في التكاليف اللاحقة لتطبيقات الصناعات الثقيلة المتطلبة.

أتقن الدقة على نطاق واسع من خلال خدمات الطحن باستخدام الحاسوب (CNC) المتخصصة لدينا للمكونات كبيرة الحجم مثل قواعد توربينات الرياح.

كيفية تحقيق تشطيب سطحي بمعامل خشونة سطحي Ra1.6 ميكرومتر في تشكيل الأجزاء الكبيرة؟

يُعدّ تحقيق خشونة سطحية ثابتة تبلغ 1.6 ميكرومتر أو أقل على أجزاء المعدات الثقيلة الدقيقة تحديًا بالغ التعقيد. فهو يتطلب التحكم في ديناميكيات الأدوات، والتأثيرات الحرارية، واستقرار الآلة عند العمل على نطاق واسع. يجمع نهجنا بين تقنيات مسار الأدوات المتقدمة والتحكم البيئي عالي الدقة لتوفير جودة سطح فائقة باستمرار.

التشطيب عالي السرعة مع تحسين المعلمات الديناميكي

تُعدّ عملية الطحن النهائي عالية السرعة باستخدام قواطع طرفية صغيرة القطر وذات خطوة دقيقة استراتيجيتنا الأساسية لتحقيق جودة سطح عالية. تعمل المغازل بسرعة دوران تتجاوز 12000 دورة في الدقيقة، مع حساب معدلات التغذية بدقة متناهية لتناسب سُمك الرايش المطلوب، مما يُقلل وقت القطع. والنتيجة هي أقل قدر ممكن من قوى القطع والاهتزاز، وهما السببان الرئيسيان لانخفاض جودة السطح في العمليات الكبيرة. يتم ضبط الإعدادات وفقًا لكل نوع من أنواع المواد لتجنب تراكم الحواف والتمزق.

تصميم مسار الأدوات الذكي لضمان تفاعل مستمر

بدلاً من القطع الخطي التقليدي، نستخدم تقنيات متقدمة للطحن المتوازي المحيطي والطحن الحلقي. تحافظ مسارات القطع على زاوية تلامس ثابتة للأداة وحمل قطع متساوٍ، مما يعني عدم وجود علامات اتجاهية وتجانس نسيج السطح على كامل القطعة. هذا أمر بالغ الأهمية لتحقيق قيم Ra أقل من 1.6 ميكرومتر على الأشكال المعقدة، وهي سمة مميزة لأجزاء المعدات الثقيلة الدقيقة .

إدارة دقيقة للحرارة وسائل التبريد

نستخدم أنظمة تبريد عالية الضغط، تمر عبر المغزل، بسائل مُرشَّح بدقة عالية، يُوَصَّل مباشرةً إلى حافة القطع. بهذه الطريقة، نحقق أمرين: أولًا، التخلص الفوري من الحرارة المتولدة من خلال تبريد سطح القطعة، وثانيًا، إزالة الرايش بكفاءة عالية، مما يُغني عن إعادة القطع. من الضروري الحفاظ على منطقة القطع مستقرة وباردة للحصول على تشطيب فائق الدقة .

يُعالج هذا النهج المنهجي أسباب عيوب السطح من جذورها، بدلاً من مجرد أعراضها. وتكمن ميزتنا التنافسية في مجال طحن CNC في الجمع الدقيق بين التحكم في الحركة، والديناميكا الحرارية، وتفاعل الأداة مع قطعة العمل، مما يُتيح لنا الوصول إلى تشطيبات دقيقة تصل إلى Ra 1.2 ميكرومتر، لتحسين الأداء وإطالة عمر المكونات.

لماذا تختار شركة LS Manufacturing كشريك لمعالجة الأجزاء الكبيرة؟

إن اختيار شريك لمشروع طحن CNC ضخم ذي أهمية بالغة لا يعتمد على القدرة الإنتاجية فحسب، بل على الكفاءة المثبتة. ويتم الاختيار أساسًا بناءً على كيفية تعامل المورد بشكل منهجي مع قضايا الحجم والدقة والتكرار، وهي عناصر أساسية في المكونات كبيرة الحجم. إليكم كيف نقدم خدماتنا:

بنية تحتية مصممة خصيصاً لتحقيق الحجم والطاقة

نستخدم آلات مصممة خصيصاً للأجزاء الضخمة.

• قدرة إنتاجية مخصصة للأحجام الكبيرة: لدينا 8 ماكينات طحن جسرية، إحداها نموذج بأبعاد 8×4×2 متر. هذا يغني عن إعادة وضع القطع، وبالتالي يحافظ على سلامة الشكل الهندسي.
• قطع ثقيل بعزم دوران عالٍ: توفر محاور الدوران لدينا عزم دوران يصل إلى 350 نيوتن متر لعمليات الطحن الخشنة القوية . وهذا يسمح بإزالة المواد بكفاءة عالية في السبائك الصلبة مع الحفاظ على استقرار الماكينة.

تحسين العمليات القائم على البيانات

نستخدم المعرفة التجريبية لتقدير النتائج والتحكم فيها.

1. قاعدة بيانات خاصة بالتصنيع: تستند معايير القطع لدينا إلى 286 سجلاً لمشاريع سابقة . توفر هذه القاعدة بيانات أولية تم التحقق من صحتها لعمليات طحن الأجزاء المعقدة ، مما يحد من استخدام أسلوب التجربة والخطأ.
2. التصميم التنبؤي للتجهيزات ومسارات الأدوات: نقوم بنمذجة العمليات في العالم الرقمي قبل القطع الفعلي. وبالتالي، يتم التنبؤ بالمشاكل مثل الاهتزاز أو الانحراف، مما يضمن نجاح القطعة أولاً، وبالتالي يكون عرض أسعار طحن CNC موثوقًا به.

إطار عمل متكامل لضمان الدقة

ننظم الدقة خطوة بخطوة.

• معيار القياسات على مستوى المؤسسة: نلزم الجميع باتباع معيار موحد للتفاوتات يبلغ ±0.05 مم . ويتم التحقق من ذلك من خلال توفير أجهزة تتبع ليزرية وآلات قياس إحداثيات ثلاثية الأبعاد لضمان دقة فائقة في كل عملية.
• إدارة الجودة ذات الحلقة المغلقة: يوفر الفحص أثناء العملية للمشغلين تغذية راجعة فورية . وبالتالي، يسمح بالتصحيح مباشرة، وبالتالي فإن الدقة ليست نتيجة للفحص بل لعملية مضبوطة.

تستند مزايا التصنيع لدينا في شركة LS Manufacturing إلى هذا التناغم المثالي بين الآلات المتينة، وذكاء العمليات في الوقت الفعلي، وفحوصات الجودة المدمجة. نعالج المشكلات الأساسية لتصنيع الأجزاء الكبيرة، فنحافظ على الأبعاد الصحيحة، ونزيل المواد بكفاءة، ونضمن اتساق الدفعات، محولين بذلك المواصفات المعقدة إلى أجزاء فائقة الجودة تعمل بسلاسة، تحظى بالثقة والطلب.

الأسئلة الشائعة

1. ما هو الحد الأقصى لحجم التشغيل لآلات التفريز الكبيرة باستخدام الحاسوب؟

يبلغ الحد الأقصى لحجم التشغيل 842 مترًا ، وتبلغ سعة التحميل 20 طنًا ، وهو ما يلبي متطلبات معظم أجزاء المعدات الكبيرة.

2. كيف يمكن تحسين تكلفة عمليات القطع الثقيلة؟

من خلال تحسين مسار الأدوات، واختيار المعلمات العلمية، وتخطيط الإنتاج على دفعات، يمكن خفض التكلفة بنسبة 25-35% .

3. كيف يمكن ضمان الوقت اللازم لعمليات تشكيل المسبوكات الكبيرة؟

باستخدام التعاون بين المعدات المتعددة، وتحسين العمليات، والتشغيل المتوازي، تم تقصير وقت التسليم من 4 أسابيع إلى 2-2.5 أسبوع .

4. ما هي المعدات المستخدمة للتحقق من دقة التصنيع للأجزاء الضخمة؟

تُستخدم أجهزة التتبع بالليزر ( بدقة ±0.01 مم ) وآلات قياس الإحداثيات لتوفير تقارير فحص كاملة الأبعاد.

5. ما هي الإجراءات المتخذة لتحقيق التناسق في إنتاج الدفعات من الأجزاء الكبيرة؟

يتم اعتماد العمليات الموحدة، والتحكم الإحصائي في العمليات، وفحص القطعة الأولى لضمان معدل نجاح إنتاج الدفعة بنسبة ≥99% .

6. هل يمكن تصنيع الأجزاء الكبيرة بشكل عاجل مع الحفاظ على نفس الجودة؟

يمكن معالجة الأجزاء الكبيرة العاجلة على خط إنتاج منفصل مع ضمان التسليم خلال 7 أيام ، مع ضمان نفس معايير الدقة.

7. هل تقدمون خدمة متكاملة للأجزاء الكبيرة؟

نقدم خدمة متكاملة تبدأ من تحسين التصميم وصولاً إلى التشغيل الآلي والفحص ومعالجة الأسطح.

8. ما هي أفضل طريقة للحصول على عرض سعر دقيق لعملية تصنيع واسعة النطاق؟

أرسل لنا رسومات ثلاثية الأبعاد وسنقدم لك عرض أسعار مفصل مع تحليل العملية ووقت التسليم في غضون ساعتين .

ملخص

تتطلب عمليات الطحن الدقيقة واسعة النطاق باستخدام الحاسوب (CNC) معدات احترافية متطورة، ونظام عمليات علمي، ومراقبة جودة صارمة. ومن خلال حلول تقنية منهجية وإدارة إنتاج واسعة النطاق، يمكن تحقيق التوازن الأمثل بين الدقة والكفاءة في تصنيع الأجزاء كبيرة الحجم. توفر خبرة شركة LS Manufacturing في مجال التصنيع واسع النطاق لعملائها حلولاً شاملة، بدءًا من الاستشارات الفنية وصولاً إلى الإنتاج الكمي.

مشروعك القادم، الذي يتضمن مكونات كبيرة وحيوية، يستحق حلول تصنيع موثوقة للغاية. بادر الآن: انقر على زر "تحميل الرسومات، والحصول على تقرير DFM مجاني، وعرض سعر دقيق" أدناه لإرسال متطلبات التصميم الخاصة بك. أو، إذا كنت ترغب في مناقشة التفاصيل الفنية بشكل أعمق، يمكنك حجز استشارة فردية مجانية لمدة 15 دقيقة مع أحد كبار خبراء التصنيع لدينا، لنتمكن من تصميم حلول التصنيع الأمثل لتطبيقك المحدد. اختيار LS Manufacturing يعني اختيار التزام راسخ وراحة بال تامة.
