خدمة قطع الألومنيوم بالليزر: الأجزاء الدقيقة 6061-T6 لوزن الوزن

خدمة قطع الألمنيوم بالليزر غالبًا ما يُسأل مقدمو الخدمة، " هل يمكنك وضع علامة على الألومنيوم بالليزر " أو "قطع مادة سبائك 6061-T6 العاكسة دون منطقة كبيرة متأثرة بالحرارة؟" تتسبب خصائص الانعكاسية والتوصيل للألمنيوم في حدوث مشكلات في حواف الكثبان ومخاوف تتعلق بالبنية المجهرية، والتي تعد ضرورية بالنسبة للمواد خفيفة الوزن. ويتمثل التحدي الرئيسي في الافتقار إلى التحكم في العمليات التقليدية مما يؤدي إلى اختلاف يصل إلى ±0.3 مم ، وهو ما ينتهك معايير التجميع ويزيد من تكاليف التشغيل الآلي.

تعالج شركة LS Manufacturing هذه المشكلة من خلال ليزر ألياف قوي عالي السطوع بقدرة 15 كيلو وات وبصريات مضادة للانعكاس ، مما يحقق دقة تبلغ ± 0.05 مم للألومنيوم 6061-T6. نحن نقدم تصنيعًا دقيقًا وتحليل سوق دبي المالي في مرحلة البداية لتقليل الوزن بنسبة 30% دون المساس بالمتانة، ومنع تكوين الخبث، والتلف الناتج عن الحرارة، والنفقات غير الضرورية. يوضح هذا التحليل التقدم الذي حققته شركة LS Manufacturing في معالجة الألمنيوم بالليزر .

قطع الألومنيوم بالليزر 6061-T6: مرجع سريع خفيف الوزن

الاعتبارات الفنية	حل القطع الدقيق
انعكاسية عالية والتوصيل الحراري	يتم استخدام ليزر ألياف عالي السطوع عند أطوال موجية معينة للاقتران الفعال ومنع تشتت الشعاع للحصول على قطع نظيف.
تشكيل خبث على حواف القطع	يساعد النيتروجين على ضغط الغازات و سرعة القطع بالليزر الأمثل ضمان طرد نظيف للألمنيوم المنصهر.
المنطقة المتأثرة بالحرارة (HAZ) والقوة	يضمن استهلاك الطاقة المنخفض الحد الأدنى من مدخلات الحرارة؛ يتم الحفاظ على درجة حرارة T6 لسبائك الألومنيوم .
قطع الجدران الرقيقة والميزات الجميلة	تتيح جودة الشعاع العالي والتحكم في الحركة تكوين ميزات دقيقة وأضلاع رفيعة في هيكل خفيف الوزن.
عمليتنا لجاهزية الأنودة	إنتاج سطح نظيف تمامًا، وخالي من التلطخ وغيرها من الميزات غير المرغوب فيها، مما يجعل الأجزاء جاهزة لعملية الأنودة.
النتيجة: تصميم محسّن للوزن	تصميمات الهندسة الهيكلية ممكنة بسبب القدرة على قطع الجدران والميزات الرقيقة جدًا في الأجزاء.
النتيجة: دقة جاهزة للتجميع	سيتم تصنيع الأجزاء بدقة ±0.1 مم ؛ ويمكن تجميعها في إنشاءات معقدة دون أي صعوبات.

نحن نقدم حلاً للمشكلات التي ينطوي عليها القطع الدقيق والنظيف بالليزر للألومنيوم 6061-T6 لتطبيقات قوية وخفيفة الوزن. تساعد تقنيتنا في الحفاظ على مستويات منخفضة من الخبث مع الحفاظ على خصائص هذه المادة، وبالتالي الإنتاج أجزاء القطع بالليزر عالية الجودة على استعداد لأكسيد . سيسمح لك ذلك بالاستفادة من خبرتنا الواسعة في العمل مع التصميمات المعقدة المصنوعة من هذه السبيكة المعدنية المذهلة.

لماذا تثق بهذا الدليل؟ الخبرة العملية من خبراء التصنيع LS

لماذا يهتم أي شخص بمناقشة أخرى حول تقنيات قطع الألمنيوم بالليزر ؟ حسنًا، لأننا لسنا منظرين، فنحن نفعل ما نتحدث عنه. ليس لدينا بيئة معملية مثالية - فهذا هو المكان الذي نعمل فيه على هندسة الأجزاء المعقدة والمواعيد النهائية الصعبة التي تنطوي على صعوبة العمل مع الألومنيوم 6061-T6 على أساس يومي. هذه ليست نظرية بالنسبة لنا - فالأطوال البؤرية وعرض الشق تهمنا نظرًا لأن الأقواس المقطوعة بشكل سيء يمكن أن تؤدي إلى إسقاط الطائرات بدون طيار، كما أن المشتتات الحرارية المنتجة بشكل غير دقيق قد تمنع المعالجات الجديدة من العمل بفعالية.

ستساعدك كل عملية قطع على معرفة المزيد عن المزيج الصحيح من الغازات لقطع معدن الألومنيوم للحصول على قطع أوضح، وكيفية ترميز الليزر لتجنب التشويه الحراري على الجدران الرقيقة، وأفضل طريقة لتداخل الألواح لضمان أعلى معدل إنتاج دون المساس بالدقة . كل ما نقوم به يعتمد على أعلى المعايير، بما في ذلك IATF16949 ، والذي يسمح لنا بإنتاج المكونات الأكثر مثالية للمركبات الكهربائية فقط.

نصيحتنا ليست مستمدة من الكتب ولكن من خلال الشرر الفعلي وقطع الألومنيوم وفحوصات الجودة المستمرة. لقد تعلمنا الطريقة الصعبة للتأكد من أنك لن ترتكب أي أخطاء. بالإضافة إلى تركيزنا على الدقة، فإننا نلتزم بجميع القواعد التي وضعتها وكالة حماية البيئة (EPA) فيما يتعلق بالاستدامة. يمكنك التأكد من أن معرفتنا هي نفسها التي نطبقها يوميًا في عملية الإنتاج لدينا.

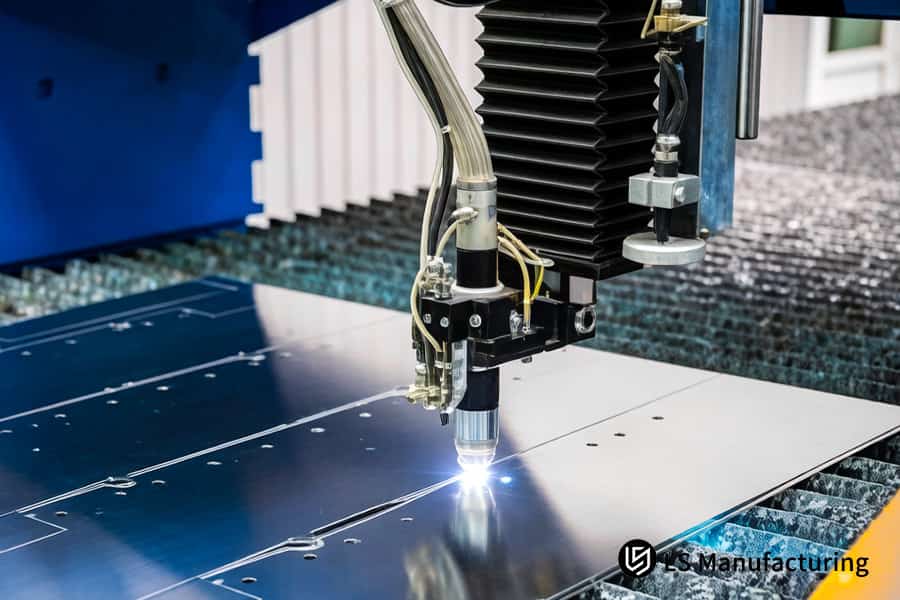

الشكل 1: آلات الليزر CNC عبارة عن لوحة ألومنيوم لإطارات الآلات الصناعية مع قطع الألومنيوم بالليزر 6061-T6.

لماذا تعتبر الخدمة المتخصصة لقطع الألومنيوم بالليزر أمرًا بالغ الأهمية لتحقيق استقرار المواد 6061-T6؟

الصعوبة الأساسية التي نواجهها عند قطع الألمنيوم بالليزر 6061-T6 تدور حول حساسيته الحرارية الكبيرة؛ إذا تم قطعه بشكل غير صحيح، فإن 6061-T6 يفقد أعصابه T6. ومع ذلك، تتغلب شركة LS Manufacturing على هذه المشكلة من خلال تقنية مصممة لتجنب أي تسخين غير ضروري، مما يضمن الحصول على أفضل النتائج طوال الإجراء. يمنع نهجنا المبتكر فقدان رواسب التقوية بسبب القطع، ويتم ذلك عبر الوسائل التالية:

توصيل نبضي سريع للغاية من أجل الحد الأدنى من إدخال الحرارة

بالنسبة لخدمة قطع الألومنيوم بالليزر ، فإننا نطبق أسلوب النبض القصير عالي التردد. ملكنا آلة القطع بالليزر يرسل طاقة الليزر إلى الألومنيوم في دفعات تدوم ميكروثانية، وبالتالي يحد من إجمالي كمية الطاقة التي يتم توصيلها إلى المعدن. تعتبر هذه الدقة ضرورية لضمان سلامة المواد لأنها ستتجنب رفع درجة الحرارة إلى ما هو أبعد من النقطة التي تذوب فيها الرواسب المنتجة للقوة في سبيكة 6061-T6 .

نظام الحركة الخطية المتزامن عالي السرعة

يتم توقيت نبضات الليزر وفقًا لمنصة محرك خطي سريع التسارع. وهذا يضمن أن طاقة الليزر تتفاعل مع كل نقطة على حدة من مسار القطع بالليزر للألمنيوم 6061-T6 في مدة لا تزيد عن ميلي ثانية. يلعب وقت التعرض القصير جدًا هذا دورًا أساسيًا في القطع بالليزر عالي السرعة هذه العملية لأنها تساعد على تجنب توصيل الحرارة إلى المواد المجاورة وبالتالي تحافظ على المنطقة المتأثرة بالحرارة (HAZ) محصورة في منطقة رقيقة جدًا.

تحسين المعلمة للحفاظ على مزاج T6

أنشأت شركة LS Manufacturing قاعدة بياناتها الخاصة لمعلمات القطع التي تتعلق بـ 6061-T6 على وجه الخصوص. يحتوي على أفضل إعدادات لتردد النبض وقوة الذروة وإعدادات ضغط مساعدة الغاز. ملكنا قطع ليزر عالي الدقة لا تهدف هذه التقنية إلى القطع فحسب، بل تهدف أيضًا إلى القيام بذلك مع الحفاظ على صلابة الحافة أعلى من 95% من صلابة المادة الأساسية، وبالتالي تجنب التشقق الناتج عن الإجهاد الناتج عن الحافة.

التحقق من الأداء في التطبيقات الصعبة

فعالية عملية لدينا القطع بالليزر النبضي يمكن إثبات ذلك من خلال اختبارات شاملة تتضمن رسم خرائط الصلابة الدقيقة واختبار كلال الاهتزاز لضمان الحفاظ على السلامة الميكانيكية للمواد المستخدمة في مشاريع القطع بالليزر الفضائية . وهذا يوفر لعملائنا هامش أمان فعال فيما يتعلق بالإجهاد الميكانيكي الذي قد يحدث أثناء تشغيل هذه الأجزاء.

تسلط هذه الوثيقة الضوء على مستوى الخبرة التي لدينا في تحويل مشكلة صناعية نموذجية إلى حل هندسي. لا تكمن ميزتنا التنافسية في الإدلاء ببيانات حول قدراتنا ولكن في تطبيق منهجية مثبتة تعتمد على الفيزياء التي تساعدنا في الحفاظ على تعدين 6061-T6 طوال العملية. أنت على يقين من أن سلامة المواد تعد إنجازًا هندسيًا وليست مجرد نتيجة لاستخدام خدمة قطع الألومنيوم بالليزر لدينا.

كيف يمكن لدقة القطع بالليزر 6061-T6 أن تلغي الحاجة إلى عمليات التصنيع باستخدام الحاسب الآلي الثانوية باهظة الثمن؟

أحد سوء الفهم الرئيسي حول الألومنيوم المقطوع بالليزر من مجموعة 6061-T6 هو أنه إضافي التصنيع باستخدام الحاسب الآلي مطلوب لتحقيق الدقة. ومع ذلك، فإن المشكلة الأساسية هي إزالة الخبث والحصول على قطعة مقطوعة بدقة باستخدام الليزر نفسه. يتم تلبية هذه الحاجة في شركة LS Manufacturing من خلال نظام التحكم في العمليات الذي يسهل عملية قطع الألمنيوم بدقة عالية ، مما يؤدي في النهاية إلى خفض التكلفة:

ضمان دقة الأبعاد وتربيع الحافة

• التحكم النشط في التركيز: يوفر الاستشعار السعوي المستمر في الوقت الحقيقي تركيزًا مستمرًا لإنشاء عمودي مثالي للحواف .
• الحركة الدقيقة: يوفر التشفير عالي الدقة دقة قطع تبلغ ± 0.05 مم ويوفر ما يلزم من دقة القطع بالليزر 6061-T6 .

القضاء على الخبث للحصول على لمسة نهائية نظيفة

1. غاز مساعد محسّن: يعمل النيتروجين النقي، عند الضغط الدقيق، على التخلص من القطع بالليزر الخالي من الخبث .
2. ضبط النبض: تسمح نبضات الليزر ذات الشكل بطرد المواد بالكامل دون إعادة التصلب.

توفير تشطيب سطحي فائق

• جودة السطح: توفر المعلمات المحسنة خشونة سطح ممتازة (Ra) تبلغ ≥3.2 ميكرومتر ، مما يجعل القطع بالليزر ذو حافة نظيفة .
• التحقق من صحة العملية: يضمن التحقق باستخدام مقياس التعريف الاتساق وجاهزية التجميع القطع بالليزر فائق النظافة .

قياس القيمة المباشرة والادخار

1. الخطوات المحذوفة: يلغي عمليات إزالة الأزيز والواجهات.
2. التوفير الموثق: يسمح بتخفيض التكلفة الفعلية بمقدار 5 إلى 10 دولارات لكل جزء من خلال التخلص من التصنيع باستخدام الحاسب الآلي .
3. كفاءة سلسلة التوريد: تقوم شركة LS Manufacturing بتوريد الأجزاء كاملة التشطيب، مما يقلل من وقت التسليم.

تصف هذه الورقة عملية هندسية راسخة وليس فقط ما يمكن للآلات القيام به. النقطة التي تميزنا عن المنافسين هي دمج الاستشعار وكيمياء الغاز والتحكم في الحركة ضمن عملية موثوقة. لقد عالجنا المشكلات الأساسية في المعالجة اللاحقة للقطع من خلال جعل عملية القطع بالليزر 6061-T6 الدقيقة هي عملية التصنيع نفسها - وهو المحرك الحقيقي لكل من خلق القيمة وخفض التكلفة لعملائنا.

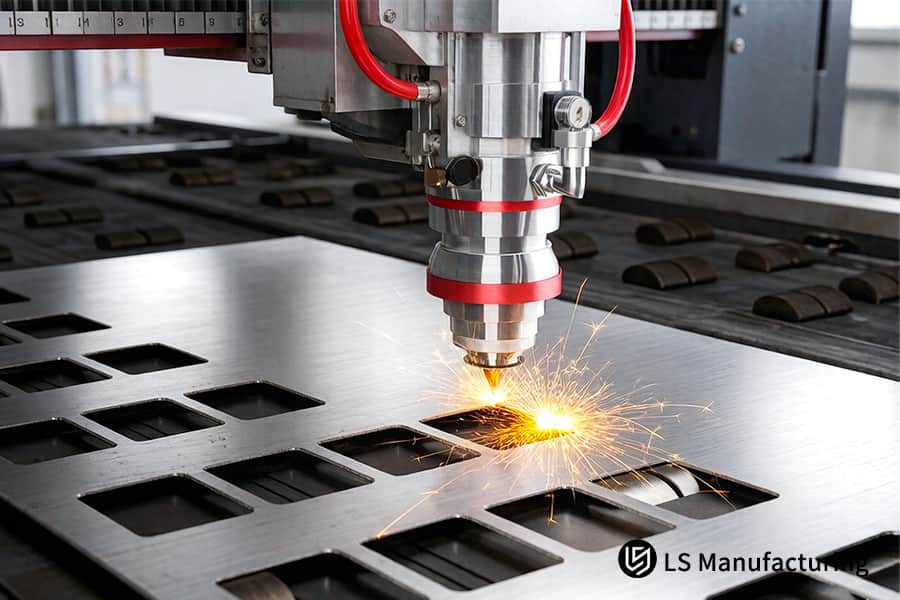

الشكل 2: تقطيع صفائح الألومنيوم لأجزاء السيارات أو الأجزاء الهيكلية المخصصة باستخدام نظام ليزر عالي الطاقة.

لماذا يجب على الفرق الهندسية إعطاء الأولوية لقطع الألومنيوم الخفيف بالليزر للجيل القادم من المركبات الكهربائية؟

يتطلب تحقيق أقصى قدر من المدى في السيارات الكهربائية خفة الوزن المتقدمة التي تحافظ على السلامة الهيكلية. تفاصيل هذه الوثيقة كيف لدينا قطع الألمنيوم بالليزر تتيح المنهجية تحقيق هذا التوازن، وتحول تحسين التصميم إلى واقع مصنّع. نقدم عملية تحقق انخفاضًا كبيرًا في وزن السيارة الكهربائية مع الحفاظ على الخصائص الميكانيكية المهمة من خلال الهندسة الدقيقة:

منطقة التركيز	الطريقة التقنية والنتيجة الكمية
كفاءة المواد وحرية التصميم	يضمن التعشيش الأمثل لليزر خفيف الوزن المعقد عدم وجود أي نفايات على الصفائح التي يتراوح سمكها بين 2 مم و5 مم 6061 .
الحفاظ على الأداء الهيكلي	قطع المسارات على النحو الأمثل ل القطع بالليزر الهيكلي يضمن فقدان أقل من 2% من الصلابة مع تقليل الكتلة بنسبة 28% .
الدقة في التعامل مع مكونات المركبات الكهربائية المهمة	يوفر القطع بالليزر عالي الدقة القطع الخالية من النتوءات المطلوبة أجزاء القطع بالليزر لبطارية EV وأجزاء السلامة.
التأثير المباشر على أداء السيارة	القطع بالليزر للأجزاء خفيفة الوزن سيؤدي إلى تحسين كفاءة طاقة السيارة وزيادة مسافة القيادة.

يتحقق هذا التقرير من عملية التصنيع لمعالجة المشكلة الهندسية الخاصة بتخفيض الكتلة دون المساس بالوظيفة. هذا النهج المبني على البيانات هو ما نستخدمه لتحويل تصميماتك المحسنة إلى مكونات عالية الأداء. إن هذا المزيج من الخبرة التقنية على وجه التحديد هو ما يميزنا عن الآخرين في صناعتنا - وبالتالي فإن قطع الألمنيوم بالليزر خفيف الوزن الخاص بنا يعد أمرًا حيويًا لتطورك.

ما الذي يمكّن خدمة القطع بالليزر من الحفاظ على عدم وجود خبث على سبائك الألومنيوم عالية الانعكاس؟

إن المشكلة التي ينطوي عليها القطع بالليزر للمواد شديدة الانعكاس مثل سبائك الألومنيوم هي انعكاس الشعاع الذي يسبب عدم الاستقرار في عملية اقتران الطاقة مما يؤدي إلى قطع غير متناسق مع تكوين الخبث. تعمل خدمة القطع بالليزر لدينا على حل هذه المشكلة باستخدام تقنية مقاومة الانعكاس الخاصة بنا إلى جانب التحكم في العملية الذي يضمن اتساق الاختراق التام دون تكوين أي خبث. يمكننا أن نضمن لك التسليم في الوقت المناسب لمشاريع قطع الألمنيوم بالليزر المخصصة للألمنيوم على النحو التالي:

التغلب على الانعكاس الأولي باستخدام خصائص الشعاع المحسنة

في عمليتنا، نبدأ باستخدام مصدر ليزر يبعث الضوء بطول موجي محدد خصيصًا للألمنيوم. نحن نستخدم نظام تعديل قطار النبض لزيادة درجة الحرارة تدريجيًا عند نقطة الاتصال. سيؤدي ذلك إلى أن يصبح سطح المعدن ماصًا بدلًا من أن يكون عاكسًا، وبالتالي يشكل ثقب المفتاح الضروري للقطع قطع الألمنيوم بالليزر عالي الانعكاس .

المراقبة في الوقت الحقيقي وتعديل الطاقة الديناميكية

يقيس المستشعر المحوري انبعاث البلازما والانعكاس الخلفي لشق القطع في الوقت الفعلي، والذي يتم تحليله بعد ذلك باستخدام خوارزمية خاصة تتحكم في قوة شعاع الليزر . تعتبر حلقة ردود الفعل المغلقة أمرًا حيويًا لتحقيقه قطع بالليزر بدون خبث لأنه يقوم تلقائيًا بتصحيح التغيرات في تركيب المادة وسمكها، وبالتالي الحفاظ على نسبة الطاقة ثابتة للحصول على قطع نظيفة.

ضمان استقرار العملية لاختراق 100%

بالإضافة إلى التأثير الأول، يتم تحقيق الاستقرار من خلال مزامنة تدفق الغاز المساعد والتحكم في نقطة التركيز. يتم توفير النيتروجين عالي النقاء عند الضغط الأمثل الذي يسمح بالطرد المستمر للمعدن المنصهر دون أي إزعاج. نظام التحكم هذا ل قطع الليزر اختراق مستقر يضمن بقاء الجزء الأمامي المقطوع ثابتًا طوال العملية، وبالتالي تجنب القطع الجزئي الذي يؤدي إلى تكوين خبث وأجزاء مرفوضة.

تقديم جودة مضمونة من خلال عدم إعادة العمل

إن نتيجة هذا التكامل هي رهان أكيد؛ لن يكون هناك أي متطلبات إضافية للعمليات الثانوية لإزالة نتوءات من الأجزاء المقطوعة باستخدام قطع الحواف المندمجة . ومع أخذ هذا في الاعتبار، فإن طريقتنا تعمل بشكل ممتاز من أجل القطع بالليزر الدقيق من الأجزاء الحساسة. إن التأكد من الاتساق بنسبة 100٪ يعني بشكل مباشر عدم وجود أي توقف بسبب أي عيوب في عملك.

توضح هذه الوثيقة عملية تعتمد على الفيزياء وتعتمد على أجهزة الاستشعار والتي تعمل بشكل فعال على حل تحدي الانعكاسية العالية. تميزنا التنافسي هو دمج التكنولوجيا المضادة للانعكاس مع التحكم في الوقت الحقيقي، وتحويل عملية متغيرة إلى عملية حتمية. نحن نضمن الحصول على نتائج قطع بالليزر خالية من الخبث ، مما يوفر الموثوقية والقدرة على التنبؤ الضروريتين للمشروعات المعقدة التي تتطلب خدمة قطع ألومنيوم بالليزر مخصصة يمكن الاعتماد عليها.

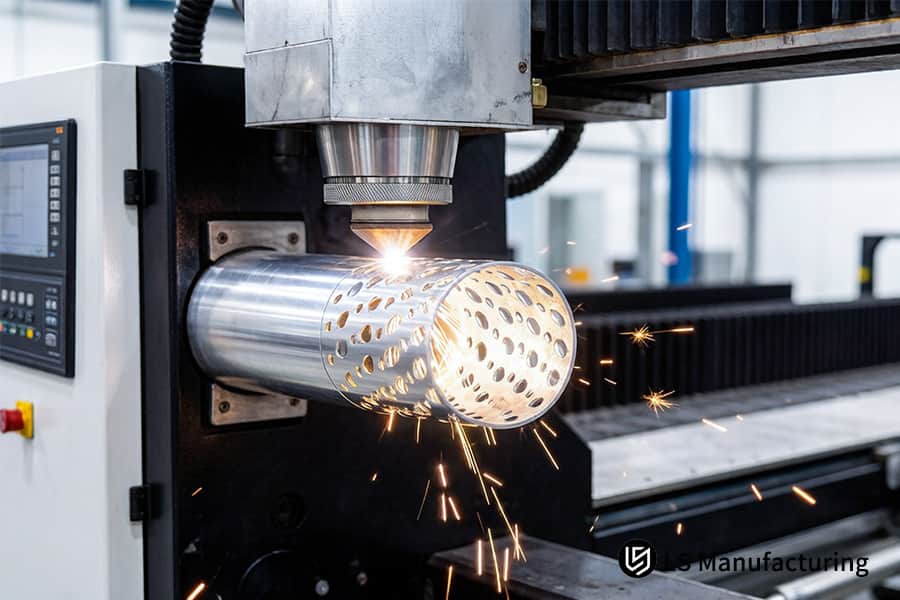

الشكل 3: ثقب أسطوانة ألومنيوم للمكونات الهيكلية الفضائية بدقة القطع بالليزر 6061-T6.

كيف يمكن لقطع الألمنيوم عالي الدقة تحقيق +/- 0.05 مم في الإنتاج على نطاق واسع؟

إن الحفاظ على التفاوتات المسموح بها أثناء عملية إنشاء النماذج الأولية أمر صعب بالفعل ؛ ولكن القدرة على الحفاظ عليه بكميات كبيرة من الإنتاج هي شهادة على قوة النظام نفسه. التحدي الرئيسي هنا هو التعامل مع الانجراف الناجم عن الانجراف الحراري والميكانيكي، والذي يميل إلى تقليل الدقة على المدى الطويل. فيما يلي البروتوكولات النشطة التي يستخدمها النظام للقيام بها قطع ألومنيوم عالي الدقة ممكن:

تعويض الانجراف الحراري النشط

• المعايرة التلقائية المجدولة: تتم عملية المعايرة التلقائية كل 4 ساعات ، مما يوفر تعويضًا عن التأثير الحراري على مرنان الليزر والمحركات الخطية .
• استقرار العملية: هذا البروتوكول المعين قادر على ضمان استقرار نقطة التركيز وموضعها بالنسبة للميكرونات، وهو أمر مهم عندما إنتاج القطع بالليزر .

ردود الفعل والتحكم الموضعي في الوقت الحقيقي

1. حركة الحلقة المغلقة: توفر أجهزة التشفير الخطية ذات الدقة النانومترية تعليقات مستمرة على الموقع لنظام التحكم CNC لتصحيح أي تناقض في حركة المسرح.
2. الاتساق المضمون: يضمن هذا النظام أن دقة القطع بالليزر 6061-T6 للجزء رقم 5000 لها هندسة دقيقة مثل الجزء رقم 1، وهو أمر ضروري للتجميع الناجح متعدد المكونات .

التحقق النظامي من سلامة الدفعة

• المقالة الأولى والتحقق أثناء العملية: يتم فحص مقياس رئيسي موحد قبل وبعد معالجة الدفعات. تسجل مخططات SPC أشكالًا هندسية مهمة أثناء الإنتاج من أجل التتبع الكامل .
• الأداء الكمي: تشير النتائج التي توصلنا إليها إلى أن الحد الأقصى لتحمل الانجراف الخطي أقل من 0.02 مم على دفعات مكونة من 5000 جزء، مما يثبت قدرتنا على توفير القطع بالليزر عالي التحمل بكميات كبيرة.

النتيجة: التجميع المتوقع للعميل

1. القضاء على مشكلات الملاءمة: يضمن اتساق الجودة هذا أن القطع سوف تتلاءم معًا بشكل مثالي في مجموعات معقدة، دون الحاجة إلى إجراء تعديلات لاحقًا.
2. عائد المرور الأول المقفل: نحن نأخذ معايير الموثوقية القطع بالليزر من الدرجة الفضائية وإدخالها في التصنيع الضخم، مما يتيح لك تصميم وتصنيع التجميعات بثقة

تصف هذه الوثيقة عمليات هندسة الأنظمة الخاصة بالمعايرة الآلية، وضوابط الحلقة المغلقة، والتحقق الإحصائي التي تحول المعالجة الدقيقة إلى تصنيع بكميات كبيرة يمكن الاعتماد عليه. تكمن نقطة تميزنا في إنتاج كميات متسقة يمكن التنبؤ بها من قطع الألومنيوم عالي الدقة ، مما يوفر لك حلاً لمشكلة التسامح التراكمي قبل فترة طويلة من وصول الأجزاء إلى خط التجميع الخاص بك. وهذا هو أساس اتساق الجودة لدينا.

لماذا يعتبر قطع الألومنيوم بالليزر هو الحل الأكثر فعالية من حيث التكلفة للأقواس الفضائية المعقدة؟

تتطلب الأجزاء المعقدة هندسة معقدة ومواصفات صارمة. إن عملية الأدوات القديمة لإنتاج أجزاء معقدة منخفضة الحجم مكلفة للغاية وبطيئة للغاية. في هذه الوثيقة، نحدد بالضبط مدى اقتصادنا وسرعتنا قطع الألمنيوم بالليزر حسب الطلب يتم ذلك من خلال وصف الإجراءات الدقيقة التي تتجنب تكاليف الأدوات وتقصير المهل الزمنية بشكل كبير:

الميزة الاستراتيجية	الطريقة التقنية والنتيجة الكمية
القضاء على الاستثمار في الأدوات	النماذج الأولية باستخدام الرقمية القطع بالليزر النموذجي من CAD يلغي أي حاجة لتصميم القالب وتصنيعه، وبالتالي تجنب نفقات الهندسة غير المتكررة (NRE).
الجدول الزمني للتنمية مضغوط جذريا	بمساعدة خدمة قطع الألمنيوم بالليزر، يمكن إنتاج النماذج الأولية في أقل من 48 ساعة ، مما يقلل بشكل كبير من وقت التطوير.
التصنيع الدقيق على شكل شبكة	يضمن تحسين القطع بالليزر الدقة مع السماح بالإزالة الآلية للأجزاء من الصفائح.
إنتاج قابل للتطوير	باستخدام نفس النماذج الأولية السريعة هذه التقنية قابلة للتطوير بسهولة لعمليات القطع بالليزر .

الغرض من هذا التقرير هو إثبات أننا قمنا بتطوير تقنية تصنيع فعالة وخالية من الأدوات لتجميعات الأقواس المعقدة. يعالج هذا الابتكار المشكلات الرئيسية المتمثلة في التكاليف الأولية المرتفعة والمهل الزمنية الطويلة المرتبطة بالتقنيات التقليدية. تقديم نهج رقمي متكامل، لدينا القطع بالليزر الفضائية تعمل التكنولوجيا كوسيلة لتسريع البحث والتطوير والتصنيع.

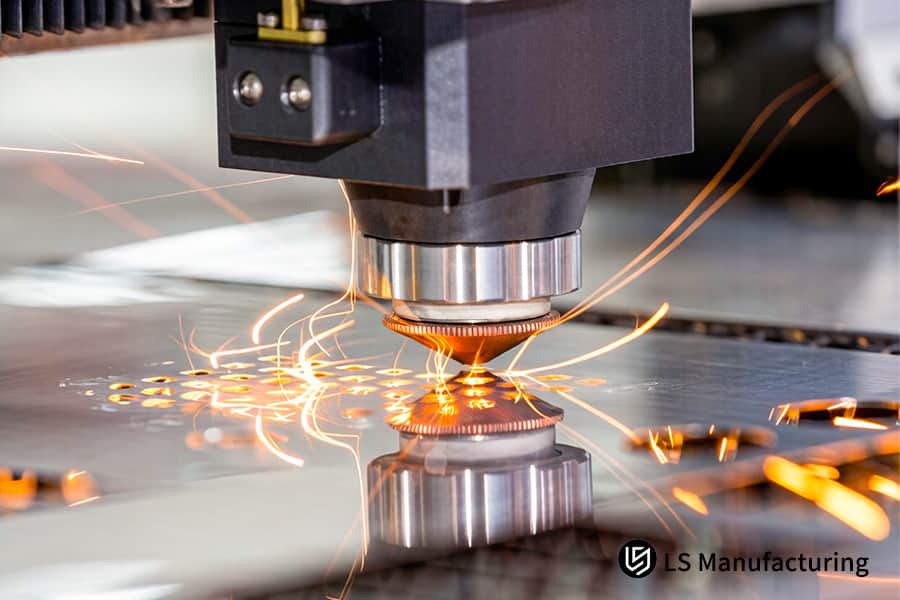

الشكل 4: تصنيع دعامة ألومنيوم مخصصة لهيكل السيارة باستخدام قطع الألمنيوم بالليزر.

دراسة الحالة: حل مخصص لطائرة بدون طيار خفيفة الوزن لتصنيع الطائرات بدون طيار بدقة 6061-T6 من LS

وجدت إحدى الشركات الرائدة في تصنيع الطائرات بدون طيار نفسها مقيدة بمشكلتين نشأتا أثناء التصنيع: التشوه الحراري الناتج عن العمليات السابقة والوزن المرتفع. في دراسة الحالة هذه، سوف ندرس كيف تمكنت شركتنا من تقديم حل هندسي فعال باستخدام 6061-T6 قطع الألمنيوم بالليزر التكنولوجيا التي حلت هاتين المشكلتين وحسّنت بشكل كبير أداء المنتج النهائي للعميل:

تحدي العميل

تأثرت اللوحة المركزية للطائرة بدون طيار التي أنتجها العميل والمصنوعة من 6061-T6 بعاملين خطيرين. المشكلة الأولى تتعلق بالتشوه الهندسي الناجم عن التأثيرات الحرارية من العمليات السابقة التي تنطوي على قطع ليزر منخفض الدقة ، مما يسبب انحرافات بمقدار 0.5 مم أو أكثر. بالإضافة إلى ذلك، أدت كتلة الجزء إلى انخفاض بنسبة 15% في مدة طيران الطائرة بدون طيار.

حل التصنيع LS

استخدمنا نظام ليزر ألياف بقدرة 12 كيلو وات ، يتميز بالتحكم في الطاقة التكيفي في الوقت الفعلي. بفضل عملية القطع بالليزر الديناميكية الفريدة لدينا، تكون المنطقة المتأثرة بالحرارة (HAZ) أقل من 0.1 مم ، مما يلغي تمامًا أي خطر للإجهاد الحراري. بالإضافة إلى ذلك، عملنا معًا لتحسين تصميم 154 جيوب تفتيح سداسية الشكل، مما يضمن تحسين نصف قطر الشرائح لنمط الضغط، ويتم إنجاز كل ذلك من خلال خدمة القطع بالليزر الدقيقة .

النتائج والقيمة

وصل الجزء الأخير إلى مستوى تسطيح أقل من 0.1 مم/م ووزن أقل بنسبة 22% . أدى هذا إلى وقت طيران إضافي قدره 8.5 دقيقة . لقد كانت قدرتنا على تنفيذ قطع الألمنيوم عالي الدقة رائعة جدًا لدرجة أن العميل أنهى جميع خدمات التصنيع باستخدام الحاسب الآلي وقام بتعيين LS Manufacturing كشريك عالمي حصري لأجزاء إطار الألومنيوم.

تمثل هذه الحالة منهجيتنا لحل قيود التصنيع المعقدة. لقد قمنا بحل التشوه الحراري والكتلة والمهلة الزمنية من خلال ابتكار العمليات المتكاملة. وقد حققت النتيجة ميزة أداء قابلة للقياس، مما يدل على كفاءتنا الفريدة في القطع بالليزر الفضائي . هذه النتيجة تثبت صحة كيف لدينا القطع بالليزر الذي يتم التحكم فيه حرارياً يقدم قيمة على مستوى النظام.

استبدل CNC الخاص بك بقطع الليزر الخالي من التشويه. اطلب عرض أسعار لأجزاء الألومنيوم الفضائية خفيفة الوزن.

لماذا تختار شركة LS Manufacturing لتكون شريكك في تصنيع قطع الألمنيوم على المدى الطويل؟

إن اختيار المورد المناسب لأجزاء الألمنيوم الدقيقة يتطلب أكثر من مجرد البحث عن مزود خدمة ; بل يتضمن اختيار الشريك الذي سيساعد في تقليل المخاطر التي تواجهك. في تصنيع إل إس نحن نقدم أكثر من مجرد التصنيع؛ نحن ندمج علوم المواد وتكنولوجيا العمليات ومعرفة ما بعد العملية. لقد قمنا بحل مشكلة ضمان سلامة المواد والأداء المناسب والإمدادات الموثوقة طوال دورة حياة منتجك:

التحكم الكامل في العملية لضمان سلامة المواد

يكمن أساس شراكتنا في مراقبة العمليات المسجلة بموجب IATF 16949. نحن نستخدم فقط 6061-T6 المعتمد من الموردين المعتمدين، مع إمكانية التتبع من خلال شهادات المطاحن والضوابط الداخلية لدينا. بالإضافة إلى ذلك، لدينا التحكم في عملية القطع بالليزر يتضمن التحكم في معلمات العملية لضمان الحفاظ على درجة حرارة T6، وتوفير الأداء الأمثل وفقًا للمتطلبات وتقليل الفشل في المستقبل، مما يشكل أساس خدمة القطع بالليزر الموثوقة لدينا.

المعالجة المتكاملة ذات القيمة المضافة والهندسة المشتركة

وبصرف النظر عن القطع، فإننا نعمل كشركاء في الهندسة المشتركة. نحن ندرس تصميماتك لتقديم اقتراحات للتحسينات التي يمكن أن تساعد في تحسين قابلية التصنيع والأداء. يوفر القطع بالليزر والأكسدة الداخلية في إطار نفس عملية إدارة الجودة تدفقًا مبسطًا ويضمن أداء طلاء ثابتًا. وهذا يجعل خدمة قطع الألمنيوم بالليزر لدينا أكثر كفاءة ويضيف قيمة إليها.

التعاون الفني الاستباقي للتحسين المستمر

ننتقل من كوننا متلقي الطلبات إلى المستشار الفني. لدينا قاعدة البيانات الخاصة بنا على معلمات القطع بالليزر والنتائج، ونستخدم تلك البيانات للتوصية بإجراء تغييرات في التصميم أو المادة. يمكنك التأكد من أن أحدث التطورات في خدمة القطع بالليزر الدقيقة ستضيف قيمة إلى أجزائك وتجعلنا شريكك في التصنيع ، بما يتجاوز المواصفات فقط.

مرونة سلسلة التوريد من خلال الشفافية والاستقرار

نحن نبني تعاوننا على الاستقرار والشفافية. بدءًا من عروض الأسعار وحتى المهل الزمنية، سيكون لديك نقطة اتصال واحدة لجميع أعمالك. وذلك لأننا نهتم بكل شيء بدءًا من شراء المواد الخام وحتى إنتاج قطع الغيار. ملكنا القطع بالليزر كامل الطيف وتساعدنا عملية التشطيب على التعامل مع كل التعقيدات وإزالة المخاطر في سلسلة التوريد الخاصة بك.

إن اختيار LS Manufacturing يعني اختيار شريك ملتزم بضمان نجاح منتجك. نحن نحل المشكلات المتكاملة المتعلقة بالجودة والأداء والتوافر باستخدام نهجنا الماهر تقنيًا. تكمن قيمتنا في توفير أسعار يمكن الاعتماد عليها والتحسين المستمر ويمكن التنبؤ بها في خدمة قطع الألومنيوم المتخصصة بالليزر .

الأسئلة الشائعة

1. ما هو أقصى قدر من التسامح الذي يمكن أن تضمنه شركة LS Manufacturing لقطع الألومنيوم بالليزر 6061-T6؟

من خلال استخدام نظام التحكم بالليزر ذو الحلقة المغلقة تمامًا جنبًا إلى جنب مع الوحدات الخطية الدقيقة، من الممكن ضمان تحمل دقة البعد الخطي بمقدار ±0.05 مم ، وهو مناسب لتطبيقات التجميع الميكانيكي بدقة عالية.

2. كيف تتعامل خدمة القطع بالليزر لديك مع الانعكاسية العالية للألمنيوم 6061؟

تستخدم شركة LS Manufacturing آلات ألياف الليزر مع حماية مسار الشعاع البصري المضاد للانعكاس، مما يجعل من الممكن قطع المواد العاكسة دون أي تداخل أو انعكاس ليزر على الإطلاق.

3. هل يمكنك تقديم عرض أسعار لكل من النموذج الأولي وأوامر الإنتاج الضخم؟

ومن المؤكد أن شركة LS Manufacturing توفر أسعارًا تنافسية حسب احتياجاتك. ما عليك سوى النقر على الزر أدناه وتحميل ملف STEP الخاص بك للحصول على عرض أسعار مباشرةً من منشأة التصنيع لدينا.

4. هل توفر شركة LS Manufacturing خدمات تشطيب الأسطح بعد قطع الألومنيوم بالليزر؟

توفر خدمتنا كل شيء تحت سقف واحد، بما في ذلك إزالة الأزيز، والتلميع الاهتزازي، والسفع الرملي، والأكسدة ( متوافقة مع الفئة العسكرية )، وبالتالي تمكين العميل من الحصول على منتجات قابلة للاستخدام بالكامل بعد معالجتنا.

5. لماذا يعتبر القطع بالليزر أكثر فائدة من القطع بنفث الماء للأجزاء خفيفة الوزن 6061-T6؟

الطريقة الأولى أسرع بنحو 5-10 مرات مقارنة بالطريقة الأخيرة، بينما تنتج شقًا ضيقًا. عند التعامل مع أجزاء خفيفة الوزن مع عدد كبير من الثقوب الدقيقة، تصبح الكفاءة أعلى، مما يعني أن السعر سيكون أقل بكثير.

6. كيف يمكنك التأكد من أن درجة حرارة T6 للألمنيوم لن تتعرض للخطر أثناء عملية القطع؟

بمساعدة الليزر عالي الطاقة متعدد كيلووات، من الممكن الوصول إلى سرعة قطع مذهلة؛ لذلك، يظل مدخل الحرارة في حده الأدنى ويمنع المنطقة المتأثرة بالحرارة (HAZ) من أن تصبح أكثر سمكًا من 0.1 مم .

7. ما هو الحد الأقصى لسمك لوحة الألومنيوم التي يمكن لشركة LS Manufacturing قطعها؟

يمكننا بسهولة معالجة صفائح سبائك الألومنيوم بسُمك 40 مم باستخدام ماكينة 15 كيلو وات ، ولكننا نوفر أيضًا قطع حافة شبه عمودية عالية الجودة للألواح التي يصل سمكها إلى 12 مم .

8. هل تقدمون الدعم الهندسي من DFM لوزن الألمنيوم عن طريق القطع بالليزر؟

نعم، يقوم الفريق الهندسي في LS Manufacturing بإجراء تحليل سوق دبي المالي على تصميماتك كجزء من مرحلة عرض الأسعار وتقدم اقتراحات لزيادة الوزن وتوفير التكاليف باستخدام تحسين سوق دبي المالي.

ملخص

عندما يتعلق الأمر بإنتاج الوزن الخفيف، تكنولوجيا القطع بالليزر لأجزاء الألمنيوم عنصر مهم في تطوير المنتج الناجح. من خلال استخدام نظام ليزر بقدرة 15 كيلو وات ودقة تحمل تبلغ ± 0.05 مم، تعالج شركة LS Manufacturing المشكلات المتعلقة بالحرارة المرتبطة بمادة سبائك الألومنيوم 6061-T6، كما نقدم توفيرًا في الوزن والكفاءة التشغيلية من خلال تحسين DFM. تغطي خبرتنا التي تم اختبارها كل شيء بدءًا من حوامل الطيران إلى إطارات الطائرات بدون طيار، ونحن الخيار المفضل لمصنعي المعدات الأصلية العالميين للأجزاء الدقيقة المخصصة.

لا ينبغي أن تتأثر حلول التصميم المبتكرة خفيفة الوزن بمعايير التصنيع الضعيفة. يجب أن تحظى حلولك الهندسية الدقيقة بنفس المستوى من الاهتمام. ما عليك سوى النقر على "" احصل على عرض أسعار فوري " الزر الموجود أدناه لإرسال ملفات تصميم CAD (STEP/DXF) إلينا. ستمنحك شركة LS Manufacturing جلسة مراجعة فنية مجانية وعرض أسعار للإنتاج الضخم للأجزاء الخاصة بك. حدد LS Manufacturing لمنح خط إنتاجك الميزة من خلال التصنيع الدقيق لتقنيات الليزر متعددة الكيلووات.

قم بتحميل رسومات 6061-T6 الخاصة بك، وسيزودك مهندسو التصنيع في LS بتقييم مجاني لجودة الحافة وعروض أسعار متعددة المستويات.
